Разводка инженерных коммуникаций при ремонте квартиры

Грамотная разводка инженерных коммуникаций — это фундамент любого капитального ремонта. От качества и правильности её выполнения зависят комфорт, безопасность и долговечность вашего жилища. Ошибки на этом этапе могут привести к дорогостоящим переделкам, протечкам или проблемам с электричеством в будущем. Например, стоимость исправления серьезных недочетов в уже готовой отделке может превысить первоначальные затраты на монтаж в 2-3 раза, а сам процесс займет недели. Поэтому к разводке инженерных коммуникаций нужно подходить с максимальной ответственностью и вниманием к деталям.

Что важно знать перед началом работ

Прежде чем приступить к делу, важно оценить масштаб предстоящих задач. Разводка коммуникаций — это не просто прокладка труб и проводов; это комплексная работа, требующая определенных навыков в электрике и сантехнике. Если у вас нет опыта, лучше привлечь специалистов или изучить вопрос максимально глубоко. Расчет времени выполнения работ также критичен: на полноценную разводку в двухкомнатной квартире у меня уходило от одной до двух недель, в зависимости от сложности проекта и количества точек. Оптимальные сроки проведения этих работ — сразу после демонтажа и возведения перегородок, но до начала штукатурных и стяжечных работ. Это позволяет скрыть все сети в стенах и полу, не нарушая эстетики.

Необходимые материалы для монтажа

Выбор качественных материалов — залог надежности всей системы. Для водоснабжения я обычно использую трубы из сшитого полиэтилена или полипропилена. Для электропроводки — кабели ВВГнг-LS с негорючей изоляцией, обязательно в гофре. Вот примерный список того, что понадобится, с учетом расхода на среднюю двухкомнатную квартиру площадью 60 м²:

• Трубы для водоснабжения (сшитый полиэтилен PEX или полипропилен PP-R): около 80-100 м.
• Трубы для канализации (ПВХ): диаметр 50 мм – 20-30 м, диаметр 110 мм – 5-10 м.
• Кабель ВВГнг-LS (3х2.5 мм² для розеток): 150-200 м.
• Кабель ВВГнг-LS (3х1.5 мм² для освещения): 100-120 м.
• Гофротруба ПВХ или ПНД (диаметр 16, 20, 25 мм): 300-400 м.
• Фитинги (муфты, уголки, тройники, водорозетки): 50-70 шт.
• Подрозетники и распаячные коробки: 30-40 шт.
• Электрощиток с автоматическими выключателями и УЗО: 1 шт.
• Крепеж (клипсы, хомуты, дюбель-гвозди): 200-300 шт.
• Гидроизоляционная мастика (для санузла): 5-10 кг.
• Монтажная пена, герметик.

Таблица материалов и примерных цен

Цены могут сильно варьироваться в зависимости от бренда и региона, но вот ориентировочная таблица:

Необходимые инструменты

Для качественной разводки коммуникаций потребуется серьезный арсенал инструментов. Некоторые из них, такие как штроборез, можно взять в аренду, если не планируете часто использовать.

Перечень инструментов и их назначение

Мой совет: если вы не планируете заниматься ремонтом профессионально, не спешите покупать дорогостоящий штроборез или пресс-клещи. Их можно взять в аренду на несколько дней, что значительно сэкономит бюджет.

Подготовка помещения к работам

Перед началом штробления и прокладки коммуникаций помещение нужно тщательно подготовить. Это не только упростит работу, но и обеспечит безопасность.

1. Полностью освободите пространство от мебели, техники и личных вещей.
2. Защитите окна и двери плотной пленкой или картоном, чтобы предотвратить их загрязнение строительной пылью.
3. Вынесите весь крупногабаритный строительный мусор, оставшийся от демонтажа.
4. Организуйте временное освещение, если основное отключено, и точки питания для электроинструмента. Я всегда устанавливаю временный щиток с розетками, чтобы не тянуть удлинители через всю квартиру.
5. Обеспечьте хорошую вентиляцию, особенно если предстоят работы с пылью или химическими составами.

Подготовка поверхности

Этот этап критически важен для точности и долговечности монтажа. Правильная подготовка поверхности поможет избежать многих проблем в будущем.

1. Начните с детальной разметки осей труб и кабелей на стенах и полу. Используйте лазерный уровень для идеальных горизонталей и вертикалей. Отмечайте расположение розеток, выключателей, сантехнических приборов.
2. Приступайте к штроблению стен. Для этого лучше всего использовать штроборез в паре со строительным пылесосом — это минимизирует количество пыли. Если штробореза нет, подойдет перфоратор с насадкой-лопаткой или болгарка с алмазным диском, но будьте готовы к огромному количеству пыли. Глубина штробы должна быть достаточной, чтобы кабель или труба полностью утопали в ней, с небольшим запасом для крепления и штукатурки. Помните, что штробление несущих стен строго запрещено или требует согласования! В моем опыте, когда я делал ремонт в сталинке, пришлось обходить несущие стены по потолку, опускаясь к розеткам.
3. После штробления тщательно очистите пазы от пыли и мелких частиц. Это улучшит адгезию штукатурки или шпаклевки, которой вы будете закрывать штробы.
4. Проверьте вертикали и горизонты всех штроб. Перекосы могут создать проблемы при дальнейшем монтаже розеток или укладке плитки.
5. Подготовьте места прохода через перекрытия. Обычно это отверстия для стояков водоснабжения и канализации. Убедитесь, что отверстия имеют достаточный диаметр для труб и гильз, а также для последующей герметизации.

Пошаговая инструкция по разводке коммуникаций

Выполняя эти шаги последовательно, вы сможете создать надежную и функциональную систему коммуникаций в своем доме.

1. Составление детального плана и схемы разводки (1-2 дня).

   Прежде всего, необходимо создать подробный проект. Начертите на бумаге или в специальной программе расположение всех розеток, выключателей, светильников, сантехнических приборов (унитаз, раковина, ванна/душ, стиральная машина, водонагреватель). Укажите трассы прокладки кабелей и труб, размеры штроб, места установки коллекторов и электрощитка. Это поможет избежать ошибок и лишних затрат. Мой личный лайфхак: после чертежа я всегда рисую схему прямо на стенах маркером, чтобы визуализировать и проверить удобство расположения.

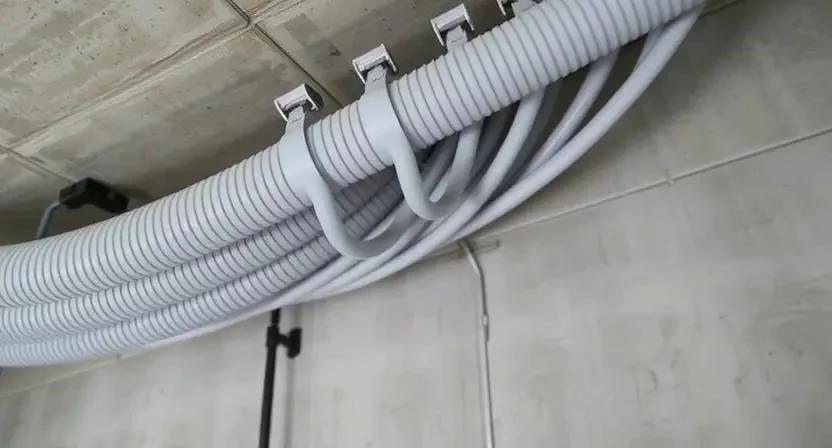

2. Монтаж электропроводки и установка подрозетников (2-4 дня).

   Проложите кабели в подготовленных штробах. Каждый кабель должен быть уложен в гофротрубу, что обеспечивает дополнительную защиту от механических повреждений и облегчает замену в случае необходимости. Кабели крепятся к стене специальными клипсами или дюбель-хомутами. Установите подрозетники в заранее подготовленные отверстия, фиксируя их алебастром или специальным гипсовым раствором. Важно: для каждого мощного потребителя (стиральная машина, духовой шкаф, кондиционер) прокладывайте отдельную линию кабеля от электрощитка.

3. Прокладка труб водоснабжения (холодная и горячая вода) (1-2 дня).

   Уложите трубы водоснабжения в штробы, соблюдая минимальные радиусы изгиба для PEX труб или используя уголки для полипропилена. Закрепите трубы к стене с помощью клипс или хомутов. Обязательно используйте коллекторную схему разводки, которая позволяет отключать каждую точку потребления отдельно и обеспечивает равномерное давление. Не забудьте про водорозетки для подключения сантехники – они должны быть установлены строго по уровню и на нужной высоте.

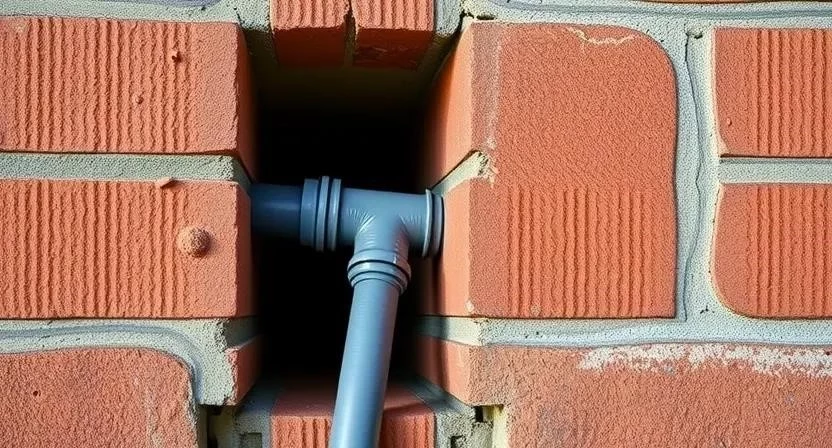

4. Монтаж системы канализации с соблюдением уклонов (1 день).

   Канализационные трубы укладываются с обязательным уклоном в сторону стояка. Для труб диаметром 50 мм уклон должен составлять 3 см на каждый метр длины, для 110 мм – 2 см на метр. Несоблюдение уклона приведет к засорам и неприятным запахам. Соединения труб герметизируются специальными уплотнительными кольцами и силиконовым герметиком. Я всегда проверяю уклон строительным уровнем с пузырьком, чтобы быть уверенным в правильности.

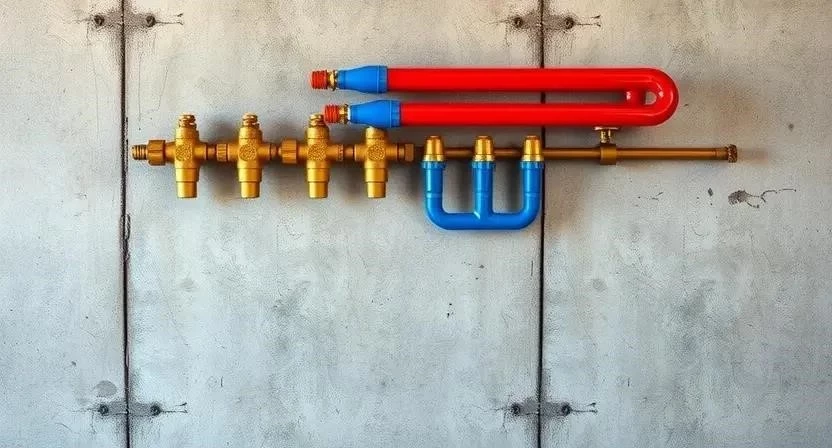

5. Установка коллекторного узла и запорной арматуры (0.5-1 день).

   Монтируйте коллекторный узел для водоснабжения. Он включает в себя вводные краны, фильтры грубой очистки, редукторы давления (если необходимо), счетчики воды и сами коллекторы для холодной и горячей воды. Убедитесь, что все соединения выполнены качественно и герметично. Установите запорную арматуру на каждой ветке, чтобы можно было перекрывать подачу воды к отдельным приборам.

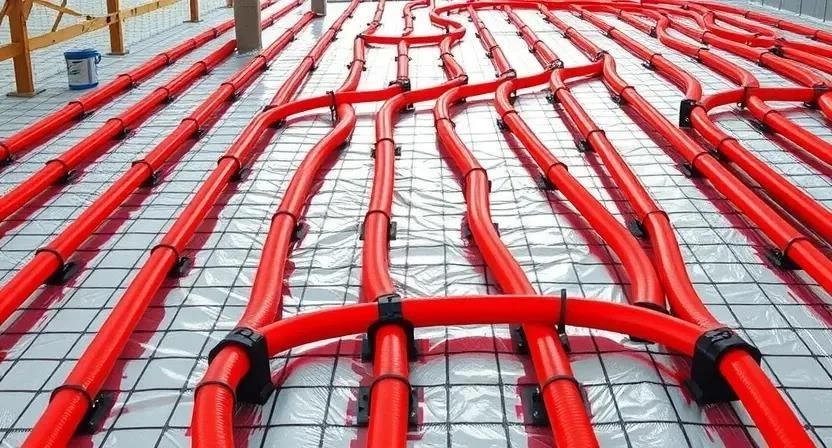

6. Монтаж системы отопления или теплого пола (1-3 дня).

   Если предусмотрена замена радиаторов отопления или установка теплого пола, проложите соответствующие трубы. Для теплого пола трубы (обычно PEX) укладываются «змейкой» или «улиткой» на теплоизоляционный слой и крепятся к нему специальными фиксаторами. Радиаторы подключаются к стоякам через запорную и регулирующую арматуру.

7. Проверка герметичности соединений (опрессовка) (0.5 дня).

   После монтажа всех труб водоснабжения и отопления обязательно проведите опрессовку системы. Для этого к системе подключается специальный насос с манометром, который создает избыточное давление (обычно в 1.5 раза выше рабочего). Система оставляется под давлением на несколько часов. Падение давления на манометре указывает на наличие утечки. Это критически важный этап, который позволяет выявить и устранить проблемы до того, как трубы будут замурованы в стенах.

8. Фиксация всех коммуникаций к поверхностям (1 день).

   Убедитесь, что все кабели и трубы надежно закреплены в штробах и на поверхностях. Используйте достаточное количество крепежа, чтобы исключить провисания и смещения. Кабели должны быть уложены без натяжения, а трубы — с учетом возможного термического расширения.

9. Маркировка линий и фотографирование трасс (0.5 дня).

   Перед тем как закрыть штробы, обязательно промаркируйте все кабели (например, «розетки кухня», «свет спальня») и трубы (ГВС, ХВС, отопление). Сделайте подробные фотографии всех проложенных коммуникаций. Эти фотографии станут вашей «картой» на будущее, если вдруг понадобится что-то сверлить или ремонтировать. Недооценка этого шага — частая ошибка, которая потом дорого обходится.

10. Закрытие штроб и подготовка к стяжке/штукатурке (1-2 дня).

    Замуруйте штробы с кабелями и трубами цементно-песчаным раствором или гипсовой штукатуркой. Поверхности должны быть ровными и готовыми к дальнейшей отделке. После этого можно приступать к устройству стяжки пола (если проложены трубы теплого пола или канализации) или к черновой штукатурке стен.

Пошаговый план-график работ (пример для 60 м² квартиры)

Важные нюансы, которые стоит учесть

Опытные мастера знают, что дьявол кроется в деталях. Вот несколько неочевидных моментов:

• Температурный режим при монтаже. Многие полимерные трубы (особенно PEX) чувствительны к низким температурам. Монтаж при температуре ниже +5°C может привести к хрупкости материала и повреждениям. Обязательно храните трубы в тепле перед установкой.
• Совместимость разных типов пластика. Не все пластиковые трубы и фитинги совместимы. Например, полипропилен и сшитый полиэтилен соединяются разными методами (сварка и пресс-фитинги соответственно) и требуют специальных переходников. Всегда используйте фитинги, предназначенные для конкретного типа трубы.
• Правила пересечения кабелей и труб. Электрические кабели и трубы водоснабжения/отопления не должны пересекаться или проходить в непосредственной близости без дополнительной защиты. Кабель всегда должен располагаться выше трубы, чтобы в случае протечки вода не попала на электропроводку. Если пересечение неизбежно, кабель должен быть в жесткой гофре или металлорукаве.
• Время высыхания герметиков и растворов. Не торопитесь. Герметики для канализационных соединений или растворы для заделки штроб требуют определенного времени для полного высыхания и набора прочности. Обычно это 24-48 часов. Преждевременная нагрузка может привести к нарушению герметичности или трещинам.
• Компенсация термического расширения. Пластиковые трубы значительно расширяются при нагревании. При прокладке в штробах или под стяжкой необходимо предусмотреть компенсационные петли или зазоры, чтобы избежать деформации и повреждения стен/пола.

Частые ошибки и как их избежать

Даже опытные мастера иногда допускают промахи, а новички — тем более. Знание типичных ошибок поможет вам их избежать.

1. Ошибки в уклоне канализации. Это, пожалуй, самая распространенная и неприятная ошибка. Недостаточный уклон приводит к застою воды и постоянным засорам, избыточный — к быстрому стеканию воды без смыва твердых отходов. Последствия: частые вызовы сантехника, неприятный запах. Исправление: демонтаж участка трубы и переукладка с правильным уклоном.
2. Отсутствие заземления или неправильное заземление. Современная бытовая техника требует надежного заземления. Отсутствие его грозит поражением электрическим током и выходом техники из строя. Исправление: прокладка отдельного заземляющего провода к каждой розетке, подключение к контуру заземления в щитке.
3. Слишком глубокое штробление несущих стен. Штробление несущих стен ослабляет конструкцию здания и может привести к трещинам и даже обрушению. Последствия: штрафы, необходимость усиления конструкции. Исправление: только усиление стены металлоконструкциями или перекладка коммуникаций по другим трассам (например, по полу или потолку).
4. Отсутствие защиты кабеля (гофры). Прокладка кабеля без гофры в штробе делает его уязвимым для повреждений при дальнейших работах или при оседании дома. Последствия: короткое замыкание, необходимость вскрытия стен. Исправление: вскрытие штроб и укладка кабеля в гофру.
5. Использование некачественных или несовместимых материалов. Дешевые фитинги, тонкие кабели, трубы неизвестных производителей — это прямая дорога к авариям. Последствия: протечки, пожары, короткие замыкания. Исправление: полная замена некачественных элементов, что очень дорого и трудоемко.
6. Отсутствие фотофиксации трасс. Как я уже говорил, это очень важно. Без фотографий вы будете сверлить стены вслепую, рискуя попасть в кабель или трубу. Последствия: повреждение коммуникаций, дорогостоящий ремонт. Исправление: нет простого исправления, только осторожность и надежда на удачу.

Расчет стоимости разводки коммуникаций

Стоимость разводки коммуникаций складывается из двух основных частей: стоимости материалов и стоимости работы. Если вы делаете все своими руками, экономия может быть существенной.

Таблица расчета стоимости (пример для 60 м² квартиры)

Как видите, экономия при самостоятельном выполнении работ может достигать 50% и более. Однако это требует времени, усилий и уверенности в своих навыках. Если вы сомневаетесь, лучше не рисковать и нанять опытных специалистов. Мой сосед однажды решил сэкономить на электрике, в итоге пришлось переделывать всю проводку из-за постоянных коротких замыканий, что в итоге обошлось ему дороже, чем если бы он сразу нанял профессионала.

Уход после завершения монтажа

После того как все коммуникации проложены и замурованы, наступает этап подготовки к финишной отделке. Но это не означает, что о системах можно забыть.

1. Обязательно проведите повторную проверку всех систем перед тем, как стены будут зашиты гипсокартоном или оштукатурены чистовым слоем. Убедитесь в отсутствии протечек, проверьте работоспособность всех электрических точек.
2. Сроки запуска в эксплуатацию: не спешите. После заделки штроб и укладки стяжки дайте всем растворам полностью высохнуть и набрать прочность. Обычно это занимает от нескольких дней до нескольких недель.
3. Правила первого пуска воды и электричества:
   • Вода: Открывайте вводные краны медленно, постепенно заполняя систему. Следите за манометрами (если есть) и внимательно осматривайте все соединения на предмет протечек. После заполнения системы воздухом дайте воде постоять, затем стравите воздух через специальные клапаны или самые высокие точки системы.
   • Электричество: Включайте автоматические выключатели в электрощитке поочередно, начиная с вводного автомата. Проверьте работоспособность каждой группы розеток и освещения. Используйте тестер напряжения, чтобы убедиться в правильности подключения.

Альтернативные варианты разводки

В зависимости от бюджета, предпочтений и стиля интерьера, можно рассмотреть различные подходы к разводке коммуникаций.

• Тройниковая vs. коллекторная разводка водоснабжения:
  • Тройниковая (последовательная): Более экономичный вариант, трубы идут от стояка к первому прибору, от него к следующему и так далее. Минусы: при включении нескольких приборов одновременно падает давление на дальних точках. Плюсы: меньше труб, проще монтаж, дешевле.
  • Коллекторная (лучевая): От коллектора к каждому прибору идет отдельная труба. Плюсы: равномерное давление, возможность отключить любой прибор без перекрытия всей воды. Минусы: больше труб, сложнее монтаж, дороже. Я всегда рекомендую коллекторную схему для комфорта и надежности.
• Металлопластик против сшитого полиэтилена (PEX) для водоснабжения:
  • Металлопластик: Легко гнется, держит форму, относительно недорог. Минусы: чувствителен к перегибам, фитинги (особенно обжимные) могут со временем давать течь, требуют подтяжки.
  • Сшитый полиэтилен (PEX): Очень прочный, устойчив к высоким температурам и давлению, не подвержен коррозии, соединения (пресс-фитинги) очень надежны. Минусы: дороже, требует специального инструмента для монтажа. Мой выбор — PEX, несмотря на первоначальные затраты.
• Открытая прокладка в стиле лофт:
  • В некоторых стилях интерьера (например, лофт, индастриал) коммуникации не прячут, а, наоборот, выставляют напоказ. Трубы могут быть из меди или оцинкованной стали, электропроводка — в ретро-стиле на изоляторах или в металлических трубах. Плюсы: оригинальный дизайн, легкий доступ для обслуживания. Минусы: не всем нравится, требует более аккуратного и эстетичного монтажа, дороже.
• Системы «умного дома»:
  • Подразумевают дополнительную прокладку слаботочных кабелей (витая пара, оптоволокно) для датчиков, систем видеонаблюдения, управления освещением, отоплением и другими функциями. Это усложняет проект, но значительно повышает комфорт и функциональность жилья.

Часто задаваемые вопросы

1. Можно ли менять разводку после штукатурки?

   Технически можно, но это крайне нежелательно. Придется вскрывать стены, что приведет к повреждению финишной отделки, дополнительным затратам на материалы и работу. Поэтому так важно все тщательно спланировать на начальном этапе.

2. Какой уклон должен быть у канализационной трубы?

   Для труб диаметром 50 мм оптимальный уклон составляет 3 см на каждый метр длины. Для труб диаметром 110 мм – 2 см на метр. Отклонение от этих значений чревато засорами или, наоборот, неэффективным смывом.

3. Нужно ли использовать гофру для всего кабеля?

   Да, для всех кабелей, прокладываемых в штробах или под стяжкой, обязательно используйте гофру. Она защищает кабель от механических повреждений, агрессивной среды и позволяет легко заменить проводку в будущем без вскрытия стен.

4. Чем опасна опрессовка без манометра?

   Опрессовка без манометра не имеет смысла, так как вы не сможете контролировать давление в системе и определить, есть ли утечка. Вы не увидите падения давления, если где-то есть микротрещина или неплотное соединение, что приведет к серьезным проблемам после замуровывания труб.

5. Как избежать конденсата на трубах?

   Для предотвращения конденсата на трубах холодной воды и канализации используйте теплоизоляцию (например, вспененный полиэтилен). Это особенно важно для труб, проходящих в стяжке или за стенами, где перепад температур может быть значительным.

6. Можно ли объединять силовые и слаботочные сети в одной штробе?

   Категорически нет. Силовые кабели (220В) и слаботочные (интернет, ТВ, домофон) должны прокладываться в разных штробах или, как минимум, в разных гофрах с соблюдением минимального расстояния (10-15 см). Это предотвращает электромагнитные наводки, которые могут ухудшить качество сигнала слаботочных сетей, и повышает безопасность.

7. Какой срок службы у современных полимерных труб?

   Современные качественные полимерные трубы (сшитый полиэтилен, полипропилен) имеют заявленный производителями срок службы от 50 лет и более при соблюдении условий эксплуатации и правильном монтаже. Это делает их отличной инвестицией в долговечность вашего дома.
