Обзор солнечных водонагревателей на рынке: производители и модели

Широкое применение на практике таких водонагревателей наблюдается во многих европейских странах: Израиле, Турции, Саудовской Аравии, Китае и др. Поскольку распространение данного вида продукции активно возрастает, то соответственно увеличивается и количество компаний, которые занимаются изготовлением солнечных водонагревателей и предоставляют услуги по их монтажу и обслуживанию.

Ниже приведен список топ производителей, которые вышли на мировой рынок:

Sunrain Solar Energy Co., Ltd. – Китай, имеет полный цикл производства данного оборудования и их комплектующих.
Viessmann – Германия, выпускает две модели нагревателей: Vitosol 200 и Vitosol 300. Отличие состоит в разном строении узла нагрева.
Buderus – Германия. Модельный ряд представлен тремя возможными исполнениями – SKR6, SKR12, SKR21.
Ariston – Италия. Модель вакуумного коллектора KAIROS VT выпускается двух видов – на 15 или 20 трубок.
Ferroli – Италия. Коллектор Ecotube представлен в одной модели.
Vaillant – Германия. Модели их производства выпускаются по 6 или 12 трубок, которые можно формировать в блоки для повышения производительности.

Приобретая продукцию производителей с мировым именем, можно быть уверенными в качестве товара и гарантиях, которые даются на само оборудование и его дальнейшее обслуживание. Цена, соответственно, будет также на уровне.

В любом случае, при выборе солнечного водонагревателя необходимо обращать внимание на такие технические параметры:

оптическое КПД;
коэффициенты тепловых потерь;
площадь коллектора;

С помощью этих показателей можно оценить энергетическую эффективность водонагревателя. Если такая информация отсутствует, то оценить работу приобретаемого оборудования невозможно и все подводные камни будут обнаружены уже непосредственно во время эксплуатации и после определенных капиталовложений, которые могут быть просто неоправданными.

https://youtube.com/watch?v=uYl89R0tco0

Что такое солнечный водонагреватель

Коллектор (водонагреватель) — это прибор, который собирает энергию солнечных лучей и превращает её в тепло. Солнце нагревает находящийся в коллекторе теплоноситель, который дальше используется для устройства горячего водоснабжения и отопления или выработки электроэнергии.

Современные солнечные водонагреватели могут быть сложными, но прибор для собственных нужд под силу изготовить самостоятельно любому владельцу частного дома. Главное — разобраться, для чего необходимо это устройство.

Три коллектора полностью обеспечивают потребности семьи в горячей воде и отоплении

Сфера использования гелиоустановок

В нашей стране словосочетание солнечный водонагреватель у многих всё ещё ассоциируется с чёрным баком на крыше будки летнего душа, но во всём мире эта технология успешно используется. Гелиоколлекторы распространены в южных регионах Европы. Жители частных домов в Италии, Испании и Греции по закону обязаны пользоваться солнечными водонагревателями. Не отстаёт от запада и Китай. Там солнечные водонагреватели устанавливают на крышах высоток и обеспечивают горячей водой все квартиры. В 2000 году в мире насчитывалось столько гелиоустановок, что собранные вместе они заняли бы более 71 млн м2. Почти 15 млн м2 из них были бы европейскими.

Солнечные вакуумные коллекторы почти полностью занимают крыши китайских новостроек

Применяются такие приборы для горячего водоснабжения бытовых помещений и промышленных зданий, отопления частных домов, административных построек, цехов. Наиболее востребованы они в пищевой и текстильной промышленности, поскольку именно в этой сфере есть множество производственных процессов с использованием горячей воды.

В частном секторе на каждого человека из Германии приходится 0,14 м2 площади солнечного коллектора, из Австрии — 0,45 м2, с Кипра — 0,8 м2, а из России — 0,0002 м2. Интенсивность солнечного освещения в России всего на 0,5 кВт*ч/м2 меньше, чем на юге Германии. Это значит, что низкая популярность солнечных коллекторов в северных регионах обусловлена не географическими причинами.

С обширной системой коллекторов можно подогревать даже воду для бассейна

5 Вакуумный коллектор – реально ли изготовить самостоятельно?

Вакуумный коллектор – это достаточно сложное устройство. В нем процесс преобразования солнечного света в тепловую энергию происходит в специальных трубках из стекла, из которых полностью откачивается воздух. В каждом стеклянном абсорбере, кроме того, предусмотрен тепловой канал. Его функцию выполняет патрубок, сделанный из меди. Именно в нем и находится теплоноситель. Соединение трубок осуществляется при помощи специальных элементов.

Особая конструкция вакуумных гелиосистем обуславливает их высокую эффективность. В подобных коллекторах почти нет потерь тепла. Поэтому они могут применяться для автономного отопления жилых строений в зимнее время, когда интенсивность солнечного света минимальная. Самодельные вакуумные системы встречаются крайне редко. Чтобы изготовить их в домашних условиях, нужно обладать специальными знаниями и умениями. Если мы хотим обзавестись вакуумным коллектором, остается один выход – приобретение готового комплекта оборудования. Собрать и установить заводской набор можно и своими руками. Схема работ будет такой:

1. Устанавливаем на выбранном участке крыши раму вакуумного коллектора. Крепление выполняем строго по инструкции производителя системы, используя рекомендованные крепежные элементы. Например, на бетонных кровлях фиксация рамы осуществляется анкерами, на шиферных – толстыми шурупами. Заполняем герметиком места, где конструкция прикрепляется к крыше.
2. Поднимаем на кровлю накопительную емкость. Если она имеет большую массу, используем трос. Прикрепляем резервуар к раме.
3. Подключаем все имеющиеся в комплекте дополнительные элементы (автоматизированные воздуховоды, электронагреватели – ТЭНы, датчики температуры и так далее).
4. Подводим к системе водопроводные трубы. Желательно использовать полипропиленовые изделия. Они не боятся низких температур воздуха на улице и способны выдерживать нагрев изнутри до 95 °С.
5. Заполняем теплоносителем бак-накопитель.
6. Проверяем систему на отсутствие протечек.
7. Монтируем в раму вакуумные трубки. Эта часть операции затруднений не вызывает. Все трубки оснащены специальными резиновыми прокладками и фиксаторами.

Завершающие этапы работ – подключение к гелиоконструкции блока управления, подвод электричества и подсоединение контроллера. Последний позволяет настраивать работу коллектора из дома.

Какие типы солнечных коллекторов существуют

Такие системы бывают двух видов: плоские и вакуумные. Но, по своей сути, их принцип работы схож. Они используют солнечное тепло для нагрева воды. Отличаются только устройством. Давайте рассмотрим принципы работы этих видов гелиосистем подробнее.

Плоские

Это самый простой и самый дешевый вид коллектора. Работает он следующим образом: В металлическом корпусе, который изнутри обработан высокоэффективным перьевым абсорбером для поглощения тепла, расположены медные трубки. По ним циркулирует теплоноситель (вода или антифриз), который поглощает тепло. Далее, этот теплоноситель проходит через теплообменник в накопительном баке, где передаю тепло уже непосредственно той воде, которую мы можем использовать, например для отопления дома.

Верхняя часть системы закрыты высокопрочным стеклом. Все остальные стороны корпуса утеплены изоляцией для уменьшения теплопотерь.

Достоинства	Недостатки
Низкая стоимость панелей	Низкой КПД, примерно на 20% ниже вакуумных
Несложная конструкция	Большой количество теплопотерь через корпус

Из за своей простоты в изготовлении такими системы часто делают даже своими руками. Приобрести необходимые материалы можно строительных магазинах.

Вакуумные

Эти системы работают немного по другому, это обусловлено их конструкцией. Панель состоит из двойных трубок. Наружная трубка играет защитную роль. Они изготовлена из высокопрочного стекла. Внутренняя труба имеет меньший диаметр и покрыта абсорбером, который аккумулирует солнечное тепло.

Далее это тепло передается тепло съемниками или стержням, изготовленным из меди (они бывают нескольких видов и имеют разный КПД, рассмотрим их чуть позже). Тепло съемники передают тепло с помощью теплоносителя, в аккумулирующий бак.

Между трубками вакуум, что сводит к нулю тепло потери и повышает эффективность системы.

Достоинства	Недостатки
Высокая эффективность	Более высокая цена относительно плоских
Минимум тепло потерь	Невозможность ремонта самих трубок
Легкость в ремонте, трубки можно менять по одной единице
Большой выбор видов

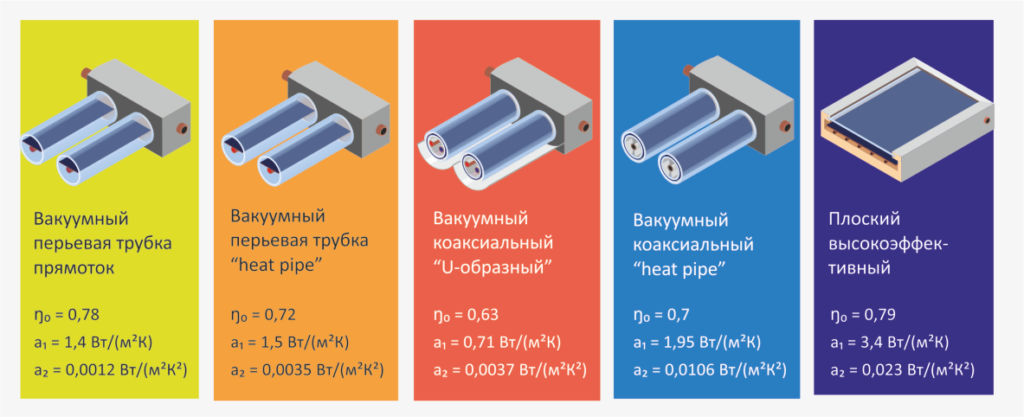

Виды тепло съемных элементов (абсорберов), из всего 5

Перьевой абсорбер с прямоточным тепловым каналом.
Перьевой абсорбер с тепловой трубкой “heat pipe”.
U-образный прямоточный вакуумный коллектор с коаксиальной колбой и отражателем.
Система с коаксиальной колбой и тепловой трубкой “heat pipe”.
Пятая система это плоские коллекторы.

Давайте рассмотрим эффективность работы разных абсорберов, а также сравним их с плоскими коллекторами. Расчеты даны на 1 м2 панели.

В этой формуле используются следующие значения:

η- коэффициент полезного действия коллектора, который мы рассчитываем;
η₀- оптический коэффициент полезного действия;
k₁ -коэффициент тепловых потерь Вт/(м²·К);
k₂ -коэффициент тепловых потерь Вт/(м²·К²);
∆Т- разница температур между коллектором и воздухом К;
Е – суммарная интенсивность солнечного излучения.

По этой формуле, используя данные, приведенные выше, вы можете сами провести расчеты.

Если не вникать в переменные, говоря проще, КПД зависит от количества тепла, которое поглощают медные теплосъемники и количества потерь системой.

Системы с проточными нагревателями или термосифонные

По своему строению они могут быть как плоские так и вакуумные. Используют такие же принципы работы. Однако они имеют одно значительное отличие в техническом устройстве.

Эта система может работать без дополнительного резервного аккумулирующего бака и насосной группы.

Принцип работы следующий. Нагретый теплоноситель аккумулируется в базовом баке, который расположен в верхней части системы, как правило на 300 литров. Через него проходит змеевик, по которому циркулирует вода от давления самой водопроводной системы дома. Она прогревается и поступает потребителю.

Достоинства	Недостатки
Низкая стоимость за счет отсутствия части оборудования.	Низкий КПД системы в зимний сезон и ночное время
Простота монтажа, требуется минимум усилий, так как система укомплектована всем необходимым

Плюсы и минусы

Как у любого технического устройства, так и у солнечного коллектора, есть свои плюсы и минусы, как по возможности использования и эксплуатации, так и по иным параметрам и показателям. В зависимости от конструкции устройства, плюсы и минусы, разнятся, поэтому необходимо их рассмотреть в отдельности друг от друга.

Плоские солнечные коллекторы.

Достоинства использования:

При использовании в южных регионах с теплым климатом, наилучшие показатели в соотношении цена – производительность;
При осадках в виде снега, имеют способность к самоочищению;
Обладают высоким КПД, при использовании в летний период;
Относительно низкая стоимость, в сравнении с аналогами другой конструкции.

Недостатками являются:

Значительные тепловые потери, вызванные конструктивными особенностями устройства;
Низкий КПД при работе в осенне-весенний период;
Сложность транспортировки и монтажа готовых изделий;
Высокая парусность конструкции, создает опасность повреждения ее элементов, в процессе эксплуатации;
Сложность и трудозатратность выполнения ремонтных работ.

Вакуумные солнечные коллекторы.

Достоинства использования:

При использовании в регионах с холодным и умеренным климатом, наилучшие показатели в соотношении цена – производительность;
Незначительные тепловые потери, в процессе эксплуатации, в сравнении с аналогами другой конструкции;
Способность работать при низких и отрицательных температурах окружающего воздуха;
Способность работать при низкой солнечной активности в утренние и вечерние часы, а также при отсутствии прямых солнечных лучей (пасмурная погода);
Легкий и удобный монтаж, транспортабельность конструкций;
Надежность в процессе эксплуатации.

Недостатками являются:

Относительно высокая стоимость;
Жесткие требования к монтажу, определяющие расположение коллектора в пространстве по отношению к поверхности земли.

Коллектор из поликарбоната

Изготавливают из сотовых панелей, отличающихся хорошими теплоизоляционными свойствами. Толщина листов от 4 до 30 мм. Выбор толщины поликарбоната зависит от необходимой теплоотдачи. Чем толще лист и ячейки в нем, тем больше воды сможет нагреть установка.

Чтобы самому сделать гелиосистему, в частности самодельный солнечный водонагреватель из поликарбоната, понадобятся следующие материалы:

две штанги с нарезанной резьбой;
пропиленовые уголки, на фитингах должно быть наружное резьбовое соединение;
пластиковые трубы ПВХ: 2 шт, длина 1,5 м, диаметр 32;
2 заглушки.

Трубы укладывают в корпус параллельно. Подключают к ГВС через отсекающие краны. Вдоль трубы делают тонкий надрез, в который можно вставить лист поликарбоната. Благодаря принципу термосифона вода будет самостоятельно поступать в желобки (ячейки) листа, нагреваться и уходить в накопитель, расположенный вверху всей системы нагрева. Для герметизации и фиксации листов, вставленных в трубу, используют силикон, стойкий к термическому воздействию.

Чтобы увеличить теплоэффективность коллектора из сотового поликарбоната, лист покрывают любой селективной краской. Нагрев воды после нанесения селективного покрытия ускоряется приблизительно в два раза.

4 Ввод системы в эксплуатацию – действуем по инструкции

После того как процесс изготовления, сборки и утепления солнечного водонагревателя завершен, можно заполнять систему водой. Важный момент! Теплоноситель подаем в конструкцию снизу вверх через патрубок, который следует заранее обустроить в нижней части СК. Делается это для того, чтобы в системе не появились воздушные пробки. Подачу воды завершаем, когда она начинает выливаться из накопительного бака (из его дренажной трубы). Затем корректируем уровень теплоносителя в аванкамере при помощи поплавкового устройства.

Наш коллектор начинает нагревать воду. Причем происходит это не только, когда солнце ярко светит, но и в пасмурную погоду. Подогретая вода поднимается в накопительной емкости вверх. Происходит естественная циркуляция жидкости. Процесс длится до момента, когда температуры поступающего в коллектор и выходящего из него теплоносителя становятся одинаковыми. Поплавковый клапан станет автоматически поддерживать уровень воды в баке на требуемом уровне. Причем холодная жидкость всегда будет располагаться в нижней части накопительного резервуара. С подогретым теплоносителем она не перемешивается.

Затем нам необходимо смонтировать запорную арматуру. Она исключит вероятность того, что в гидросистеме произойдет обратное перетекание воды из коллектора в бак. Подобные случаи наблюдаются, когда температура теплоносителя становится выше температуры окружающего воздуха. К точкам забора подогретой воды в доме коллектор подсоединяется посредством обычных сантехнических смесителей

Обратите внимание! Одиночные краны применять нежелательно. В дни, когда солнце светит особенно ярко, вода станет нагреваться до 60–70°

Использовать такую горячую жидкость, текущую из крана, небезопасно, да и просто неудобно. Намного разумнее перемешивать ее в смесителе.

Вот и все. С минимальными финансовыми затратами мы соорудили эффективную тепловую систему. Полноценное отопление домов такими солнечными коллекторами не производят. Их можно использовать исключительно в качестве дополнительного источника обогрева, а также как полноценные конструкции для обеспечения жилища горячей водой. При желании можно увеличить производительность нашего самодельного устройства. Для этого следует установить в него дополнительные трубки (создать добавочные секции). Их количество ничем не ограничивается. Мы можем поставить и 2–3, и 20–30 допсекций.

Типы солнечных коллекторов

Существует несколько разработок солнечных коллекторов, имеющих некоторые конструктивные отличия. Они создавались в разное время и в разных производственных условиях, поэтому имеют отличия и способны выполнять свои функции в собственных диапазонах величин. Рассмотрим их подробнее:

Плоский светопоглощающий

Наиболее распространенный вариант для организации системы отопления дома. Конструкция коллектора состоит из прозрачного кожуха из ребристого поликарбоната, под которым находится абсорбирующий слой. Он принимает тепловую энергию солнца и передает ее теплоносителю, циркулирующему по системе труб, плотно примыкающей к нему. Вариант самый дешевый, но потери тепла на нем выше, чем на других видах коллекторов. Кроме того, плоские конструкции имеют большую площадь, увеличивающую ветровые нагрузки на опорные конструкции.

Вакуумный

Вакуумные коллекторы представляют собой систему двойных трубок, расположенных одна внутри другой. По внутренним трубопроводам с наименьшим диаметром циркулирует вода, а внешние трубки служат вакуумными теплоизоляторами (по принципу термоса). В режиме ограничения отбора тепла такие коллекторы способны поднимать температуру носителя до 250-300°С, хотя на практике таких показателей добиться можно только в некоторых регионах планеты и при соответствующих условиях. Тем не менее, вакуумные устройства способны нагревать воду до кипения даже в холодное время года при минусовых температурах. Недостатками вакуумных систем считаются неспособность к самоочистке от снега, требовательность к углу установки и высокая цена.

Воздушный

Теплоносителем в таких устройствах служит воздух. Он нагревается от солнечного тепла, подается в систему воздушного отопления дома и выводится наружу системами вытяжной вентиляции. Для экономии тепловой энергии используется рекуперация, т.е. частичное использование тепла выводимого воздушного потока в теплообменниках или методом подмешивания отработанного теплого воздуха в свежий приточный поток.

Устройство воздушного коллектора представляет собой плоскую камеру большой площади с прозрачной защитной стенкой. Солнечные лучи, проникая сквозь нее, нагревают пластину со слоев абсорбера, которая передает тепловую энергию потоку воздуха, проходящего сквозь коллектор. Возможна как естественная, так и принудительная циркуляция, позволяющая стабилизировать работу системы и получить равномерный и управляемый результат. Разница между температурой входящего и выходящего воздуха может составлять около 50°С, в зависимости от внешних условий.

Критерии выбора

На выбор солнечных коллекторов главным образом влияют два фактора:

рабочие показатели устройства
цена коллектора

Соотношение этих факторов определяет, подходит данный образец для условий и нужд пользователя, или нет. Проще всего подсчитать потребности семьи (2-4 кВт тепловой энергии на человека ежедневно) и сравнить полученное значение с производительностью коллектора. После этого останется лишь подобрать наиболее подходящие по рабочим характеристиками устройства. Рекомендуется предварительно узнать нормы инсоляции для данного региона, чтобы иметь возможность скорректировать паспортные данные применительно к собственным условиям.

Как установить солнечный коллектор

Установить эту систему можно и самостоятельно. Для этого необходимо понимать главный принцип установки – максимум солнечного света.

Выбираем место. Оно должно быть с солнечной стороны. Для этого достаточно понаблюдать несколько дней какой место на участке солнце освещает максимально долго (нужно избегать попадания тени от деревьев или построек). Выбрать начальную точку и конечную, солнечный коллектор направить по центру этих точек. Так мы получим максимальный охват теплового излучения.
Угол наклона. Это важный этап установки, от которого зависит ее эффективность. Как правило такие данные дает производитель систем, но, в среднем это 45 градусов. Нельзя устанавливать под большим или меньшим углом, так как тогда снизится поглощающая площадь.
Подключаем остальное оборудование. Это насосная группа с контроллером, накопительный бак и соединительные трубки. Это все подключается согласно инструкции. Ничего сложно здесь нет, так как принцип устройства достаточно простой.

Подробное видео установки

Основные мифы о гелиосистемах, что правда и что нет

Миф первый — эти системы очень дорогие. Это не совсем так, в связи с их востребованностью во многих странах появляются производители бюджетных систем, что снижает их стоимость.

Миф второй — солнечные коллекторы окупятся лет через 60. Это неправда, такие цифры в расчетах действительно присутствуют, однако эти вычисление не учитывают таких моментов как инфляция и повышение цен на коммунальные услуги. Только в нашей стране, где огромные запасы природных энергоносителей, за последние 20 лет цена на горячую воду выросла в 40 раз. На данный момент еще нет реальных практических данный использования их в частном секторе. Но, на некоторых форумах можно найти обсуждения, где есть конкретные цифры за последние годы. Исходя из них можно утверждать что система окупится за 8-10 лет, что, при заявленном сроке эксплуатации производителями в 25 лет, вполне неплохо.

Миф третий — гелиосистемы, использующие ультрафиолетовое излучение работают эффективнее. Это не правда, скорее всего это маркетинговый ход производителей или самих продавцов. Этот миф вам развеет школьник 8 класса, а все банально просто, в солнечных лучах только два излучения: ультрафиолетовое — которое передает свет, и инфракрасное — которое передает тепло. То есть, по сути, все без исключения гелиосистемы работают на инфракрасном излучении. Посмотреть все строительные мифы

Принцип работы и конструкционные особенности

Современные гелиосистемы – один из видов альтернативных источников получения тепла. Они применяются в качестве вспомогательного отопительного оборудования, перерабатывающего солнечное излучение в полезную владельцам дома энергию.

Они способны полностью обеспечить горячее водоснабжение и отопление в холодное время года только в южных регионах. И то, если занимают достаточно большую площадь и установлены на открытых, не затененных деревьями площадках.

Несмотря на большое количество разновидностей, принцип работы у них одинаковый. Любая гелиосистема представляет собой контур с последовательным расположением приборов, и поставляющих тепловую энергию, и передающих ее потребителю.

Основными рабочими элементами являются солнечные батареи на фотоэлементах или солнечные коллекторы. Технология сборки солнечного генератора на фотопластинах несколько сложнее, чем трубчатого коллектора.

В этой статье мы рассмотрим второй вариант – коллекторную гелиосистему.

Солнечные коллекторы пока служат вспомогательными поставщиками энергии. Полностью переключать отопление дома на гелиосистему опасно из-за невозможности прогнозировать четкое количество солнечных дней

Коллекторы представляют собой систему трубок, соединенных последовательно с выходной и входной магистралью или выложенных в виде змеевика. По трубкам циркулирует техническая вода, воздушный поток или смесь воды с какой-либо незамерзающей жидкостью.

Циркуляцию стимулируют физические явления: испарение, изменение давления и плотности от перехода из одного агрегатного состояния в другое и др.

Принцип действия солнечных коллекторов основан на получении и накапливании солнечной энергии, сообщаемой теплоносителю (+)

Сбор и аккумуляция солнечной энергии производится абсорберами. Это либо сплошная металлическая пластина с зачерненной наружной поверхностью, либо система отдельных пластин, присоединенных к трубкам.

Для изготовления верхней части корпуса, крышки, используются материалы с высокой способностью к пропусканию светового потока. Это может быть оргстекло, подобные полимерные материалы, закаленные виды традиционного стекла.

Для того чтобы исключить потери энергии с тыльной стороны прибора в короб укладывается теплоизоляция

Надо сказать, что полимерные материалы довольно плохо переносят влияние ультрафиолетовых лучей. Все виды пластика имеют достаточно высокий коэффициент теплового расширения, что часто приводит к разгерметизации корпуса. Поэтому использование подобных материалов для изготовления корпуса коллектора стоит ограничить.

Вода в качестве теплоносителя может применяться только в системах, предназначенных для поставки дополнительного тепла в осенне/весенний период. Если планируется круглогодичное использование гелиосистемы перед первым похолоданием техническую воду меняют на смесь ее с антифризом.

В воздушных гелиосистемах в качестве теплоносителя используется воздух. Каналы для его движения можно сделать из обычного профлиста (+)

Если солнечный коллектор устанавливается для обогрева небольшого строения, не имеющего связи с автономным отоплением коттеджа или с централизованными сетями, сооружается простейшая одноконтурная система с нагревательным прибором в начале ее.

В цепочку не включают циркуляционные насосы и нагревательные устройства. Схема предельно проста, но работать она может лишь солнечным летом.

При включении коллектора в двухконтурное техническое сооружение все гораздо сложнее, но и диапазон пригодных для применения дней существенно увеличен. Коллектор обрабатывает только один контур. Преобладающая нагрузка возлагается на основной отопительный агрегат, работающий на электроэнергии или любом виде топлива.

Для изготовления солнечного коллектора можно воспользоваться готовой схемой, можно построить собственную пилотную модель и опробовать ее на практике (+)

Несмотря на прямую зависимость производительности солнечных приборов от количества солнечных дней, они востребованы, и спрос на солнечные устройства стабильно повышается. Популярны они среди народных умельцев, стремящихся направить все виды природной энергии в полезное русло.

Преимущества и недостатки солнечных коллекторов

Основные преимущества солнечных водонагревателей:

использование неиссякаемого и абсолютно бесплатного источника энергии;
уменьшается расход традиционных источников энергии — газа, нефти, угля;
возможность работы круглый год;
можно легко уменьшать или наращивать тепло, убирая/дополняя количество секций;
изменение цен на энергоносители не оказывают влияние на функционирование гелиоустановок;
надежная работа, удобная эксплуатация на протяжении длительного времени.

Главные недостатки:

стоимость собственно солнечного коллектора и его установки вместе с обвязкой со всеми дополняющими элементами обойдется в немаленькую сумму — это достаточно дорогое удовольствие:
обеспечить эффективную автономную работу солнечного коллектора удается далеко не всегда из-за непостоянного присутствия солнца на небосклоне, поэтому применение одного лишь коллектора без дополнительных источников энергии, не обеспечивает потребностей человека в тепловой энергии.

Как сделать селективное покрытие

Высокоэффективный коллектор имеет высокую степень поглощения солнечной энергии. Лучи попадают на темную поверхность, после чего нагревают ее. Чем меньше излучения отталкивается от абсорбера солнечного коллектора, тем больше тепла остается в гелиосистеме.

Чтобы обеспечить достаточную аккумуляцию тепла требуется создать селективное покрытие. Вариантов производства несколько:

Самодельное селективное покрытие коллектора — используют любые черные краски, которые после высыхания оставляют матовую поверхность. Есть решения, когда в качестве абсорбера коллектора применяют непрозрачную темную клеенку. На трубы теплообменника, поверхность банок и бутылок наносят черную эмаль, с матовым эффектом.
Специальные абсорбирующие покрытия — можно пойти другим путем, приобретя для коллектора специальную селективную краску. В состав селективных ЛКМ входят полимерные пластификаторы и присадки, обеспечивающие хорошую адгезию, теплостойкость и высокую степень поглощения солнечных лучей.

Гелиосистемы, используемые исключительно для нагрева воды летом, вполне могут обойтись окрашиванием абсорбера в черный цвет при помощи обычной краски. Самодельные солнечные коллекторы для отопления дома зимой должны иметь качественное селективное покрытие. Экономить на краске нельзя.

Самодельная или заводская гелиосистема — что лучше

Изготовить в домашних условиях солнечный коллектор, способный по техническим характеристикам и показателям сравниться с заводской продукцией нереально. С другой стороны, если требуется просто обеспечить достаточным количество воды для летнего душа, солнечной энергии будет достаточно для работы простейшего самодельного водонагревателя.

Что касается жидкостных коллекторов, работающих зимой — то даже не все заводские гелиосистемы могут работать при низких температурах. Всесезонные системы, это чаще всего устройства с вакуумными тепловыми трубками, с повышенным КПД, способные работать до температуры –50°С.

Заводские гелиоколлекторы часто укомплектовываются поворотным механизмом, автоматически подстраивающим угол наклона и направленность панели по сторонам света, в зависимости от расположения Солнца.

Эффективный солнечный водонагреватель тот, что полностью соответствует поставленным перед ним задачам. Для подогрева воды на 2-3 человек летом, можно обойтись обычным гелиоколлектором, изготовленным своими руками из подручных средств. Для отопления зимой, несмотря на первоначальные затраты, лучше установить заводскую гелиосистему.

Как сделать своими руками

Наиболее простой, но тем не менее эффективный вариант, это плоский солнечный коллектор, в котором в качестве теплоносителя используется вода.
Из имеющихся под рукой материалов, изготавливается корпус устройства. Это может быть дерево, профильный черный или цветной металл. Размеры каркаса определяются местом установки солнечного коллектора, его назначением и наличием требуемых материалов.

Во внутреннее пространство корпуса укладывается утеплитель, поверх которого укладывается медная трубка. Для создания большей поглощающей площади, трубку укладывают в форме змеевика. Чтобы увеличить КПД устройства, под трубку можно положить слой фольги (на схеме не показано), это позволит снизить тепловые потери в нижнюю сторону устройства и увеличит температуру во внутреннем пространстве корпуса.

С наружной стороны корпус закрывается защитным стеклом, щели герметизируются. В местах ввода и выхода труб, монтируются патрубки холодной и горячей воды.
Изготовленной таким образом устройство, можно использовать для горячего водоснабжения летнего душа и подогрева воды в бассейне, для этого патрубки коллектора подключаются к выбранным системам, после чего устройство готово к работе.

Классификация по температурным критериям

Существует достаточно большое количество критериев, по которым классифицируют те или иные конструкции гелиосистем. Однако для приборов которые можно сделать своими руками и использовать для горячего водоснабжения и отопления, наиболее рациональным будет разделение по виду теплоносителя.

Так, системы могут быть жидкостными и воздушными. Первый вид чаще применим.

Кроме этого, часто используют классификацию по температуре, до которой могут нагреваться рабочие узлы коллектора:

Низкотемпературные. Варианты, способные нагревать теплоноситель до 50ºС. Применяются для подогрева воды в емкостях для полива, в ванных и душевых в летнее время и для повышения комфортных условий в прохладные весенне-осенние вечера.
Среднетемпературные. Обеспечивают температуру теплоносителя в 80ºС. Их можно использовать для обогрева помещений. Эти варианты наиболее подходят для обустройства частных домов.
Высокотемпературные. Температура теплоносителя в таких установках может доходить до 200-300ºС. Используются в промышленных масштабах, устанавливаются для обогрева производственных цехов, коммерческих зданий и др.

Процесс изготовления их трудоемок, реализация требует специализированного оборудования. Самостоятельно сделать подобный вариант гелиосистемы практически невозможно.

Высокотемпературные солнечные батареи на фотоэлектрических преобразователях в домашних условиях сделать довольно сложно
