Как устроена крыша из металлочерепицы и с чего начать возведение конструкции?

Правила монтажа обрешетки под металлическую черепицу

Схема установки обрешетки под композитную черепицу.

Сразу стоит отметить, что именно обрешетка является основанием для металлочерепицы, поэтому ее монтаж должен осуществляться аккуратно и правильно, чтобы избежать потом протечек в крыше, быстрого выхода из строя отдельных элементов черепицы и так далее.

Как правило, делают из черновых досок. При заявленной толщине в 3 см их реальная толщина может быть и 25 мм, и 35 мм. Отсюда можно сделать вывод, что первым делом нужно произвести калибровку толщины. Первое правило гласит, что должно осуществляться только на ровную поверхность без перепадов высот.

Если в пределах одного листа кровельного материала этот перепад высот будет очень малозначимым, то вот на стыке он уже имеет вес. Наличие перепада именно на стыке приведет к образованию там щели, а чем это может угрожать в зимний период, и говорить не стоит – снег задувает под листы металлочерепицы и «садится» на утеплительном слое. При его таянии утеплитель намокает и теряет способность выполнять свои функции в значительной степени.

Таблица типовых размеров профиля и шага обрешетки.

Например, по этой доске придется ходить человеку, чтобы производить монтаж непосредственно черепицы. Следовательно, доска должна выдержать вес человека, а при калибровке толщина уменьшается.

Итак, когда с досками понятно, остается вопрос, с каким шагом их прибивать. Шаг обрешетки под металлочерепицу определяется из некоторых расчетов. Расчет шага производится по следующим правилам:

В первую очередь необходимо выяснить вид кровли, то есть вид черепицы. Для каждого отдельного вида устанавливается свое расстояние между досками обрешетки.
Каждым типом кровли определяется и расстояние между брусьями обрешетки. Это расстояние считается от нижнего края первой доски и до верхнего края следующей.
Между карнизными досками обрешетки расстояние должно быть меньшим, чем во всех остальных случаях.
Помимо того что шаг обрешетки зависит от типа кровли, он еще имеет зависимость и от величины карниза, и от крутости ската крыши. Оказывает свое влияние и наличие водостока, который, к слову говоря, тоже может быть выполнен в различной конфигурации. Например, если производится , то автоматически к выступу прибавляется минимум 3 сантиметра. Кроме того, имея желоб водостока диаметром в 9 сантиметров, выступ необходим одного размера, а диаметр в 12 см потребует выступ совершенно иного размера;
Считать величину выступа следует начинать от лобовой доски. Если такой доски не предусмотрено, то от стропильного среза. Чем меньше коньковый угол, то есть крутость скатов, тем больше должен быть выступ, чтобы обеспечить нормальный . Исходя из этих данных, выполняется расчет шага обрешетки.
Для производства правильного расчета берется уровень длиной в 1-1,5 метра. Далее замеряется расстояние между первой волной, самой верхней ее точкой и нижним обрезом листа. После этого по уровню на стропилах ставят отметку. Эта отметка будет соответствовать уровню крепления доски обрешетки.
Поскольку черепица имеет хоть и малый, но вес, то первая доска, то есть карнизная, должна быть немного толще остальных, чтобы скат, или карниз, не провис.
Все остальные доски обрешетки прибиваются согласно отметкам, которые наносятся через две стропильные ноги в соответствии с величиной профиля кровли. Иногда оказывается, что доска немного кривая на своем конце. В этом случае лучше ее обрезать или просто натянуть до отметки и крепко закрепить. Измерение шага обрешетки начинается от верхнего края первой доски.
Все доски должны стыковаться по своей длине не между , а на них. Например, разрешает оставлять два конца досок висящими между стропильных ног. В случае с металлочерепицей делать это не рекомендуется

При такой стыковке очень важно сохранить жесткость всей конструкции, что достигается устройством стыков на разных стропильных ногах.

Особое внимание следует уделить наличию на крыше ендов. Расчет и устройство обрешетки в этом случае начинается не снизу, а сверху

Что нужно знать о материале

Этот кровельный материал по составу схож с профнастилом – профилированным листом стали с защитным полимерным покрытием. Но если профнастил производят методом проката, то для изготовления металлочерепицы применяют ещё и штамповку, создающую поперечные ребра жёсткости в виде ступенек. Помимо придания материалу большей прочности и жёсткости, они делают внешний вид листов более элегантным и визуально привлекательным, так как рельефом они напоминают настоящую керамическую черепицу. Отсюда и название – металлочерепица.

Но более сложный рельеф требует иного подхода к тому, как крепить металлочерепицу на крыше по сравнению с монтажом профлиста. Последний можно фиксировать к обрешётке в любой точке по длине волны. Тогда как на листах металлической черепицы для этого нужно выбирать штатные точки крепления, расположенные чуть ниже линии штамповки в самом глубоком месте волны.


На фото видны головки правильно установленных кровельных саморезовИсточник proroofer.ru

Так как фиксироваться лист должен на обрешётке, то её уже нельзя крепить к стропилам с произвольным шагом. Он обязательно должен соответствовать длине модуля штамповки. Это и есть основное отличие монтажа между металлочерепицей и профилированным кровельным листом.

В остальном эти материалы очень схожи, и при работе с ними необходимо соблюдать следующие правила:

чтобы не нарушить целостность защитного полимерного покрытия, предохраняющего стальную основу материала от коррозии, листы металлочерепицы нельзя соединять методом сварки и резать болгаркой с абразивным кругом, так как полимеры горят при высокой температуре. Лучше всего использовать для этого электрические ножницы;

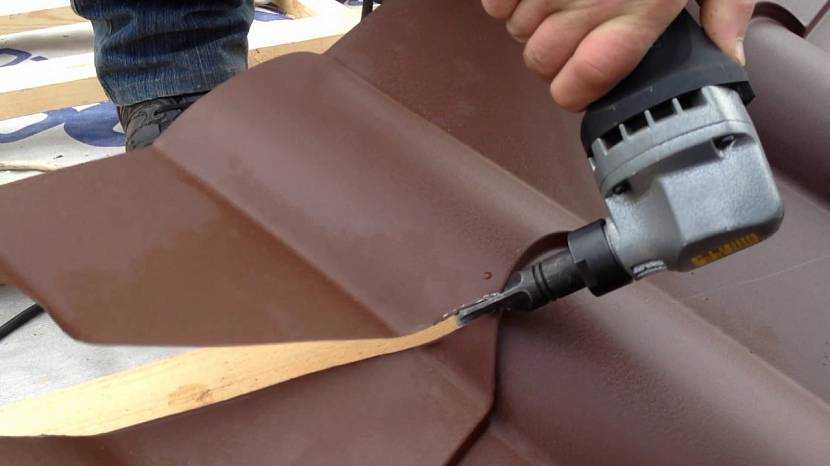

Раскрой листа электрическими ножницами по металлуИсточник i.ytimg.com

по этой же причине рекомендуется выставлять режущий и сверлильный электроинструмент на низкие обороты;

важно знать, как правильно крепить металлочерепицу на крышу саморезами: чтобы не деформировать профиль материала и обеспечить герметизацию крепёжного отверстия, нужно регулировать степень нажима при вкручивании.

Далее все эти моменты будут описаны более подробно.

Как не допустить ошибки

От того, насколько качественно собрана обрешётка и кровля, зависит надёжность будущей конструкции, поэтому важно учитывать все нюансы работы с древесиной и металлическими покрытиями. При монтаже черепицу нужно направлять правильной стороной, в противном случае соединить её с уже установленными элементами будет невозможно

Видео описание

11 распространённых ошибок при монтаже кровли:

Мастер не должен лениться при замерах. Регулярно проверяя положение досок и их размеры, вероятность ошибки будет сведена к минимуму. Если из-за стропильного выноса нельзя обустроить полноценный свес кровли, необходим монтаж кобылки. Выравнивающей всю нижнюю линию. В таком случае первый ряд при помощи подкладки или брусков, установленных по периметру крыши, подымается на высоту волны профиля. Распространённые дефекты:

  1. Несоблюдение шага металлочерепицы. Неверное расположение досок не позволит нормально закрепить кровельные листы.
  2. Отсутствие защитных пропиток. Влечёт за собой поражение древесины грибком, плесенью или насекомыми.
  3. Неверное крепление защитных элементов. Снижает целостность конструкции, вследствие чего влага проникает вовнутрь кровельного пирога.

Подобные недостатки работы свойственны лицам, впервые выполняющим монтаж, и не обладающим необходимыми навыками. У профессионалов дефекты почти исключены.

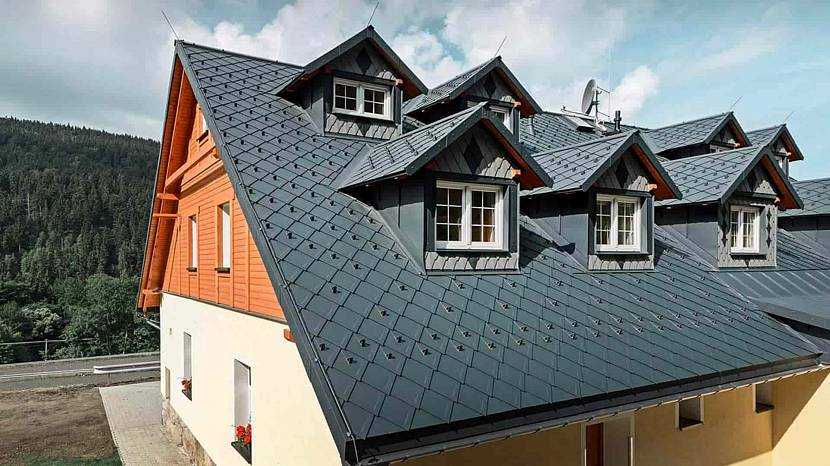

Крыша сложной формы с металлическим покрытиемИсточник sense-life.com

Коротко о главном

Качественно собранная обрешётка прослужит владельцам не один десяток лет. Чёткое соблюдение рекомендаций опытных строителей, тщательные измерения и применение лучших материалов позволит добиться требуемого результата с минимальными затратами.

Для сборки несущего каркаса лучше всего подходят доски и брусья хвойных пород. Перед началом монтажных работ производятся тщательные расчёты, определяется шаг обрешётки, заготавливаются пиломатериалы и инструменты. Не следует забывать о дополнительных приспособлениях – кровельной лестнице и шаблоне.

Деревянные элементы собирают поверх гидроизоляции, используя оцинкованные гвозди и устойчивые к коррозии саморезы. Из-за особенностей системы «шип-паз» профилированные листы собираются в строгом порядке снизу вверх. Мастер фиксирует их в заранее определённых местах, не пробивая элементы кровли гвоздями.

Монтаж доборных элементов

На укладке кровельного материала устройство крыши из металлочерепицы не заканчивается. Чтобы сделать конструкцию более прочной, защищенной от атмосферной влаги и завершенной, нудно установить ендовы, коньковый профиль и карнизные планки. Работы выполняются в следующем порядке:

  1. Устанавливают коньковый профиль. Оп прикрепляется к обрешетке вдоль конькового соединения кровельными саморезами. Для защиты торцов профиля от попадания воды используют специальный уплотнитель.
  2. Фиксируют ендовы и другие разжелобочные элементы. Для защиты стыков между скатами и мест примыкания к вертикальным поверхностям устанавливают специальные планки.
  3. Карнизные и оборудуют специальными планками, защищающими от влаги и ветра.
  4. Зашивают карнизные и фронтонные свесы софитами. Эти перфорированные панели защищают нижнюю поверхность ската, не защищенную гидроизоляцией, от контакта с водой.
  5. Устанавливают водосток, снегозадержатели и молниезащиту.

Доборные элементы для кровли для металлочерепицы

Подготовительные мероприятия

Обрешётка – несущая конструкция из деревянных досок и балок, служащая одним из основных элементов кровельного пирога. Создавая дополнительные ребра жёсткости, она принимает на себя основную нагрузку от кровельного материала, обеспечивая его плотное прилегание и надёжную фиксацию.

Материалы для обрешётки

Лучше всего для этой цели использовать брусья из ели или сосны – они обладают достаточной пластичностью, прочностью и способствуют сохранению благоприятного микроклимата. Также допускается использование досок из лиственных пород.

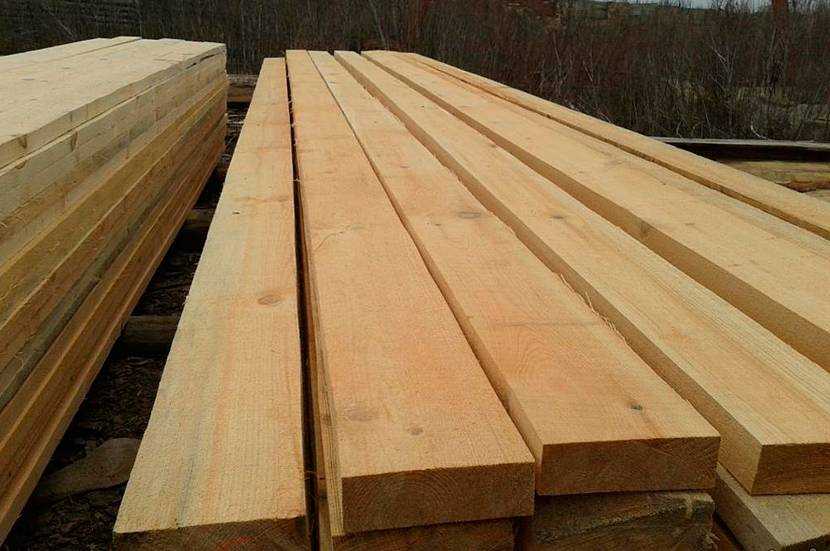

Так выглядят качественные пиломатериалыИсточник www.jsm.lt

Пиломатериалы должны пройти тщательную сушку, на них не должно быть гнили или следов заражения грибком, насекомыми или плесенью. Лучшая профилактика подобных проблем – заказ древесины у проверенных компаний.

При закупке убедитесь, что поставщик располагает лицензией, а его продукция не покрыта трещинами или другими явными дефектами. Монтаж обрешётки для металлочерепицы может потребовать применения брусьев разных размеров:

  • 25х100. Применимы для обычных крыш малогабаритных построек.
  • 40х100. Выдерживают вес оцинкованной черепицы на зданиях аналогичных размеров.
  • 50х50 или 40х60. Используются при сборке кровельного пирога любой сложности, в том числе, если шаг обрешётки превышает метр.

Установка слишком тонких досок не допускается, поскольку такая обрешётка не сможет выдержать большую нагрузку. Превышение толщины создаст дополнительную нагрузку на фундамент, но позитивно скажется на долговечности всей конструкции.

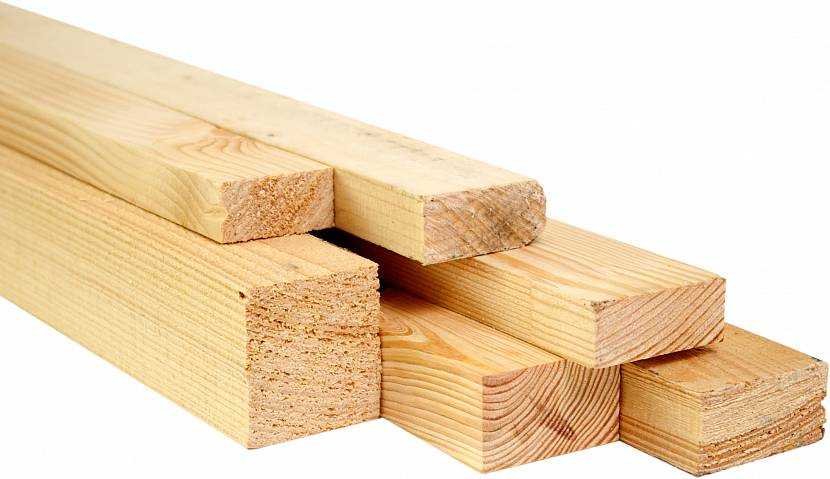

Доски из лесаИсточник pilomaterial-kos.ru

Устройство карнизного свеса

Прежде всего, нужно нарастить первую из реек обрешетки, дополнительно закрепив на ней доску толщиной 15 –20 миллиметров, благодаря чему будет обеспечена жесткая фиксация материала покрытия — он не провиснет.

Для каменных зданий размер свеса крыши не должен составлять менее 450 миллиметров, а для деревянных домов –600 миллиметров. Когда стропило не может обеспечить нужную длину свеса, его наращивают с использованием кобылки. Обязательно устанавливают торцевую доску.

Для обеспечения сбора конденсата и достаточной степени вентилирования подкровельного пространства монтируют капельник, за который выводят край гидроизоляционного материала. Мембрану прикрепляют к капельнику самоклеющейся лентой.

Водоотводящую конструкцию начинают устанавливать до монтажа металлочерепицы:

  1. Над стропилом или на стартовую доску обрешетки крепят держатели для желобов системы с шагом 60-80 сантиметрови наклоном желоба, исходя из 3 –5 миллиметровна один погонный метр.
  2. Желоб водостока нужно установить сразу, поскольку в него опускают карнизную планку, которую фиксируют к нижней доске обрешетки. Нижний край этой планки должен перекрыть верх желоба.
  3. После монтажа мелкоячеистой сетки для насекомых подготовительные работы на карнизном свесе считаются завершенными.

Технология укладки

Укладка металлочерепицы выполняется после окончания сборки стропильного каркаса и обрешетки. Чтобы избежать намокания деревянных элементов каркаса, нужно выполнять монтаж в сухую погоду. Из соображений безопасности запрещается производить высотные работы в ветреную погоду. Чтобы качественно уложить металлопрофиль. Существует следующая инструкция:

  • Поверх стропильных ног укладывают гидроизоляционный материал, начиная с кровельного свеса. Укладка производится с небольшим провисанием, чтобы под давлением воды гидроизоляция не лопнула. К стропилам пленка крепится степлером, нахлест между полосами делают 10-15 см, проклеивая его клейкой лентой.
  • Вдоль стропил прямо поверх гидроизоляции устанавливают рейки контробрешетки, которые формируют вентиляционный зазор, необходимый для защиты кровельного материала от конденсата.
  • Затем перпендикулярно стропильным ногам каркаса фиксируют к контробрешетке обрешетку с шагом, равным длине волны металлопрофиля.
  • Выполняют раскрой листов металлочерепицы под размеры ската. Если покупать материал напрямую у производителя, то нарезка выполняется в заводских условиях, поэтому горизонтальных стыков между листами не будет. Резать металлопрофиль вне производства можно циркулярной пилой, электролобзиком или ножовкой по металлу.
  • Начинают укладку с нижнего правого края ската. Если укладка выполняется в один ряд, то листы крепятся друг за другом. Если монтаж идет в 2 ряда, то сначала укладывают крайний лист снизу ската, затем фиксируют лист над ним, потом 2 лист первого ряда и так далее.
  • Крепят лист к обрешетке при помощи кровельных саморезов с резиновой прессшайбой, которая закрывает крепежное отверстие от проникновения воды. Саморезы вкручивают строго под прямым углом к поверхности кровельного материала, оставляя зазор 1-2 мм, чтобы не деформировать его. Для фиксации 1 листа требуется 10-15 саморезов.
  • Металлочерепицу при монтаже нахлестывают друг на друга на 1 волну. Место перекрывания листов фиксируется саморезов через капиллярную канавку.

Технология укладки материала

Схема крепления листов

Расположение мест крепления

Что нужно знать о материале

Этот кровельный материал по составу схож с профнастилом – профилированным листом стали с защитным полимерным покрытием. Но если профнастил производят методом проката, то для изготовления металлочерепицы применяют ещё и штамповку, создающую поперечные ребра жёсткости в виде ступенек. Помимо придания материалу большей прочности и жёсткости, они делают внешний вид листов более элегантным и визуально привлекательным, так как рельефом они напоминают настоящую керамическую черепицу. Отсюда и название – металлочерепица.

Но более сложный рельеф требует иного подхода к тому, как крепить металлочерепицу на крыше по сравнению с монтажом профлиста. Последний можно фиксировать к обрешётке в любой точке по длине волны. Тогда как на листах металлической черепицы для этого нужно выбирать штатные точки крепления, расположенные чуть ниже линии штамповки в самом глубоком месте волны.


На фото видны головки правильно установленных кровельных саморезовИсточник proroofer.ru

Так как фиксироваться лист должен на обрешётке, то её уже нельзя крепить к стропилам с произвольным шагом. Он обязательно должен соответствовать длине модуля штамповки. Это и есть основное отличие монтажа между металлочерепицей и профилированным кровельным листом.

В остальном эти материалы очень схожи, и при работе с ними необходимо соблюдать следующие правила:

чтобы не нарушить целостность защитного полимерного покрытия, предохраняющего стальную основу материала от коррозии, листы металлочерепицы нельзя соединять методом сварки и резать болгаркой с абразивным кругом, так как полимеры горят при высокой температуре. Лучше всего использовать для этого электрические ножницы;


Раскрой листа электрическими ножницами по металлуИсточник i.ytimg.com

по этой же причине рекомендуется выставлять режущий и сверлильный электроинструмент на низкие обороты;

важно знать, как правильно крепить металлочерепицу на крышу саморезами: чтобы не деформировать профиль материала и обеспечить герметизацию крепёжного отверстия, нужно регулировать степень нажима при вкручивании.

Далее все эти моменты будут описаны более подробно.

Способы установки

Выбрать подходящий тип кровли и тщательно рассчитать его параметры – только половина решения

Важно выяснить, как лучше уложить металлочерепицу. Это надежный материал, но если будет допущена ошибка при укладке, уже через несколько месяцев всю работу понадобится переделывать заново

Есть два проверенных временем варианта монтажа: по одному ряду и по несколько рядов одновременно. Независимо от выбранного пути, 2,3 или 4 листа собирают в блок, прикрепляя друг к другу на короткие саморезы.

Затем их присоединяют к обрешетке, стараясь попасть как можно выше. Тогда появится возможность крутить блок вокруг центральных саморезов, выравнивая укладку листов для их оптимального выставления. Если выбран монтаж по одному ряду, самый первый лист становится направляющим для всей полосы. Его выравнивают по карнизам и торцам скатов, а для большего удобства крепят на саморез у конька. Второй лист требуется положить слева в нахлест на первый.

Потом эти делали соединяют между собой при помощи шурупа: он вводится поверх волны под всеми поперечными складками. Такой метод позволяет выложить блоки из пары или двух пар листов. К сведению: завершающий каждую полосу лист не прикрепляют к основанию, пока не разровняют следующий пакет металлочерепицы. Установка в несколько рядов существенно отличается – работают справа налево, но все так же первый лист ровняют, ориентируясь на карнизы и торцы. Второй фрагмент металлочерепицы должен перекрыть первый, и их крепят на общий саморез у конька посередине листа.

Стык между частями покрытия зажимают винтами, которые вводятся в вершину волны. Третий лист ряда ставится левее первого. Чтобы накрывать крышу было удобнее и легче, стоит начать с той стороны, где отсутствуют скосы и срезы, другие детали кровли, которые потребовали бы разрезать лист. Кладут материал, двигаясь к косым конькам или к разделяющей скаты ендове. Четвертый лист накладывается на третий и их связывают короткими саморезами, но не прикручивают к обрешетке (ведь понадобится еще корректировать геометрию выложенного блока).

Необходимые материалы и инструменты

Как материал для обрешеточной конструкции используются пиломатериалы:

  • сосна;
  • ель;
  • пихта;
  • лиственница.

Наиболее пригодным сырьем считается сосна, которая отличается прочностью, твердостью и хорошо обрабатывается.

Для крепления кровельного покрытия к каркасу понадобится:

  • брус сечением 50х50 или 40х60 мм;
  • брус сечением 30х1350 или 50х1370 мм (для контробрешетки);
  • доска прямоугольного сечения толщиной 20–35 мм и шириной 100 мм.

Для установки каркаса необходимо иметь:

  • сантиметровая лента;
  • уровень;
  • треугольная линейка;
  • фломастер;
  • шуруповерт;
  • молоток;
  • самонарезающие шурупы, гвозди (длина должна в 2 раза больше толщины бруса);
  • инструменты для резки брусьев (электролобзик, электроножницы, ножовка);
  • лестница или деревянный помост.

Особенности монтажных работ

Послойное расположение элементов крыши

Для примера будем рассматривать монтирование обрешёточных досок на кровлю с утеплителем, потому как это наиболее сложный вариант:

  1. До начала укладки настила необходимо выполнить некоторые подготовительные монтажные работы. Гидроизоляцию размещают под металличерепичным покрытием, а крепить её нужно степлером к стропильным ногам. Антикондексационная пленка настилается внахлёст. Работы проводят, перемещаясь снизу вверх крыши. При этом подходящей шириной нахлеста будет величина не меньше десяти сантиметров.
  2. Далее приступаем к набивке контррейки. У неё есть еще одно название, которое отражает предназначение, — вентиляционная рейка. Для этого подойдёт деревянный обрезной брус, имеющий сечение 32х50 мм. Также можно использовать доски с параметрами 32х100мм.
  3. Контррейку необходимо уложить, отступив от свеса от 15 до 20 см., и оставить место, где будет производиться крепление первой обрешёточной доски. Стартовую доску нужно выбирать с толщиной, соответствующей сумме толщин обрешётки и контррейки.
  4. В случае установки первой обрешётки на контррейку, её толщина должна превышать рядовые элементы на 10-15 см. Это позволит избежать образования висячего выступа на краю свеса.
  5. Правильная установка стартовой доски потребует особого внимания при монтаже. Её необходимо прибить к концу стропильной ноги, располагая по прямой линии. Делают это по всему карнизному свесу. Далее с помощью шурупов потребуется прикрутить вертикальную доску, которую также называют лобовой, и карнизную планку из металла.
  6. Крепление водосточного жёлоба осуществляют к лобовой доске.
  7. Первый лист металлочерепичной кровли укладывают таким образом, чтобы обеспечить выступ в 3-4 см. за край карнизной планки. Это обеспечит попадание снега и дождя непосредственно в жёлоб без возможности затекания в подкровельное пространство.
  8. Самое сложное — правильно оформить свес. Дальнейшее крепление рядовых досок обрешётки производят с помощью саморезов или гвоздей к поверхности основания, параллельно стартовой доске.
  9. При любом варианте крепления досок обрешётки нельзя допускать выпирания крепёжных элементов. А их размещение должно производиться по центру доски. При работе с саморезами необходимо правильно поджимать прокладки.
  10. Для того, чтобы не ошибиться с расстоянием шага обрешётки и упростить работы по постоянному замеру, можно использовать шаблоны. Для этого подойдут две рейки соответствующей длины. Прикладывать их нужно на нижнюю доску, а по верхней части можно будет выровнять следующую доску обрешётки.
  11. При работе с укладкой металлочерепицы на обрешётку конька или фронтона может возникнуть сложности с обзором мест крепежа. Листы будут закрывать настил. При отклонении шага досок обрешётки даже на, казалось бы, незначительные пару сантиметров можно просто промахнуться с размещением крепёжных элементов. Следствие — дефект  в виде сквозного отверстия к кровельном покрытии.
  12. Ещё один сложный момент в креплении досок обрешётки — коньковая часть. Необходимо учесть дополнительно к основному креплению листа металлочерепицы установку специального профиля, который будет прикрывать стык по всей длине. Для того, чтобы обеспечить такой монтаж, используют доски настила увеличенной ширины. Допустим и ещё один вариант — установка впритык двух узких обрешётин.

Соблюдение следующих важных правил гарантирует вам правильный монтаж обрешётки:

  1. В месте, где обрешётка примыкает к коньку, трубе, мансардным окнам или ендовам, её шаг сокращается максимум до одного сантиметра. Для этих мест рациональнее использовать сплошную обрешётку.
  2. Водосточные желоба, как правило, крепятся на кронштейны, которые необходимо устанавливать до начала работ по монтажу металочерепицы. То же самое качается карнизной планки.
  3. Антиконденсатная пленка поможет защитить утеплитель от влаги. Укладывают её без натяжения, а минимальное провисание допускается в один-два сантиметра.
  4. Чтобы компенсировать линейное расширение при постоянном изменении влажности воздуха, обрешётку из листового материала выполняют с зазором в 3-5 мм. Также необходимо сместить рядовые листы относительного первого на расстояние, равное половине ширины. Это позволит увеличить прочность системы стропил.

Монтаж обрешетки под металлочерепицу

Перед тем как приступить к началу работ, следует ознакомиться с теорией монтажа обрешетки, так как важно знать, какой шаг набития необходим для каждого типа профиля. Зачастую доски для контробрешетки имеют разную толщину (прочтите: «Как монтируется контробрешетка под металлочерепицу»)

Так, например, покупая доски для обрешетки толщиной в 30 мм, в партии могут находиться элементы, ширина которых отличается в ту или иную сторону на 5 мм. Подобное явление встречается повсеместно. Исключение составляют только калиброванные строганные доски. Поэтому на подготовительном этапе важно провести калибровку досок. Только в этом случае доска для обрешетки под металлочерепицу будет соответствовать нормам качества. Данная процедура обеспечит ровность соединений на стыках, а также отсутствие перепадов по высоте.

Толщина доски в 30 мм необходима для безопасности — она должна выдержать вес человека, производящего установку обрешетки. Также допуски распиловщиков вполне способны снизить толщину досок, а поэтому важно иметь запас этого габарита.

Расчет обрешетки под металлочерепицу проводят по следующим принципам:

  • Шаг обрешетки выбирается в соответствии с типом черепицы, так как различные профили требуют разного шага укладки.
  • Расстояние между брусьями указывается в инструкции к кровле. Его считают от нижней точки первой доски до нижней второй.
  • Шаг между первыми досками, на которые будут крепиться капельники для металлочерепицы, всегда делается меньшим.
  • На шаг обрешетки влияет угол ската крыши и величина выступа кровли за первый брус обрешетки.
  • Отсутствие или наличие водосточных желобов различных конфигураций также влияет на расчет шага обрешетки под металлочерепицу. Так, при креплении желоба водостока на лобовую доску, выступ обрешетки увеличивается на 30 мм. Также важен и его диаметр.
  • Отсчет выступа кровли выполняют от лобовой доски или от стропильного среза. Чем больше наклон ската, тем сильнее должен быть выступ.
  • Для проведения правильного расчета расстояния между первыми досками необходимо уложить на стропило монтажный уровень длиной 1,2-1,5 метра. Далее измеряется расстояние от нижней части листа металлочерепицы до верхней точки первой волны. Делается отметка.
  • Затем уровень выдвигают подобно листу кровельного материала. К лобовой доске приставляется угольник, на котором отметают точку требуемого выступа. Далее к этой точке доводят уровень. От края лобовой доски к уровню проводят вертикальную линию. Между двумя метками остается расстояние между низом первой доски и верхом второй, которое уже учитывает угол ската крыши и выступ материала кровли.
  • Первая доска для обрешетки под металлочерепицу делается толще других для того, чтобы избежать провисания выступа при креплении кровли.
  • Остальные доски отмеряют от нижней точки второй доски. Интервал подбирается соответственно профилю металлочерепицы. Отметки для обрешетки наносят через каждые два стропила, так как доска может иметь неровный профиль и необходимо будет проводить ее натяжку.
  • После выполнения 3-4 рядов обрешетки, доски можно уложить на скат — это позволяет значительно сократить время проведения процедуры.
  • В одном ряду доски обрешетки соединяются на стропиле. Не стоит укладывать доски внахлест, как при укладке шифера. Не рекомендуется всю систему обрешетки стыковать на одном стропиле — это снижает жесткость конструкции.

Особенности ухода за материалом

Как уже говорилось, металлочерепица покрыта полимерным слоем, который защищает от коррозии. Но постоянное воздействие ультрафиолета, атмосферных осадков и пыли рано или поздно становится причиной разрушения защитного слоя. Именно поэтому металлическую кровлю следует регулярно чистить.

  1. Грязь и сухие листья смываются влажной ворсистой щеткой.
  2. Для удаления более сложных загрязнений можно использовать специальные чистящие средства для полимерных поверхностей.
  3. Нельзя применять агрессивные химические средства – они могут разрушить защитный слой.
  4. Водостоки очищаются струей воды под напором. Струю нужно направлять от конька к карнизам.
  5. Для очистки крыши от снега можно использовать лишь те инструменты, которые в принципе неспособны повредить покрытие.

При соблюдении всех этих правил металлочерепица прослужит порядка 50 лет.

Правила хранения и транспортировки

Материал хорошо защищен от воздействие окружающей среды, однако обращаться с ним следует осторожно, чтобы не погнуть и не поцарапать. Необходимо заранее позаботиться о способе перевозки материала на объект

Легковой транспорт для этих целей не подходит. Потребуется грузовой фургон с вместительным кузовом. В руководстве от производителя часто указывается, что кузов должен быть рассчитан на верхнюю погрузку и длиннее деталей минимум на 20 см. Изделия необходимо закрепить в начале, в середине и в конце — иначе они будут перемещаться относительно друг друга

Необходимо заранее позаботиться о способе перевозки материала на объект. Легковой транспорт для этих целей не подходит. Потребуется грузовой фургон с вместительным кузовом. В руководстве от производителя часто указывается, что кузов должен быть рассчитан на верхнюю погрузку и длиннее деталей минимум на 20 см. Изделия необходимо закрепить в начале, в середине и в конце — иначе они будут перемещаться относительно друг друга.


Instagram @deltaprofil


Instagram @deltaprofil

В разгрузке должны принимать участие минимум два человека. Грузчики набираются из расчета: один человек на два погонных метра.

Для хранения материала лучше выбрать защищенную от ветра и дождя ровную площадку. Штабель не должен мешать. Желательно заранее продумать, где расположить материал. Упаковку рекомендуется снять — в ней комплект может храниться не больше месяца. Делать это нужно при температуре от +10°С до +30°С. Упакованный комплект рекомендуется спрятать от солнечных лучей в тень, иначе на полимерном слое останутся следы пленки. Распакованная пачка хранится до полугода. При этом зазор между сборными элементами не должен быть меньше 5 см.

Рядом с местом хранения не допускается проведение сварочных работ, резка металла и другие действия, при которых образуются искры. Искра может повредить полиэстеровую поверхность, вызвав коррозию основы.

Снимая верхний лист со штабеля, нижний край нужно немного сдвинуть в сторону. Переносят листы в вертикальном положении, чтобы не допустить перегибов. Брать следует не за край, который может погнуться, а за «ступеньку»

При сильном ветре потребуются дополнительные меры предосторожности

Один из самых ответственных моментов — транспортировка на крышу. Удобнее использовать для этого подъемный кран. Если позволяет высота стен, можно закрепить две доски от земли до края крыши, расположив их под углом, и затаскивать детали по ним, обвязав их мягкими стропами. Передвигаясь по уложенному покрытию ни в коем случае нельзя наступать на гребни. Использовать рекомендуется обувь с мягкой подошвой.

Расчет шага обрешетки для металлочерепицы

Под крышу из металлочерепицы необходимо монтировать сплошную или разреженную обрешётку, изготовленную из дерева или каркасного профиля.

Выполнение определённых правил поможет упростить покрытие крыши и улучшить её гидроизоляционные качества.

Самым кропотливым этапом является расчёт шага обрешётки под металлочерепицу. От этого зависят рабочие свойства материала кровли.

Существует металлочерепица различных типов, которые отличаются между собой высотой волны и промежуточным размером между её осями.

Закреплять металлочерепицу необходимо в нижнюю часть волны, а шаг обрешётки должен зависеть от шага профиля. Величина поперечной волны варьируется в диапазоне 0,3-0,45 м. Можно руководствоваться этими цифрами, рассчитывая шаг обрешётки под металлочерепицу.

На сложных участках кровли, таких как свес крыши и конёк, подобранный шаг обрешётки может оказаться неподходящим. Доску первого рядя необходимо положить на 2 см. выше края стропил и она должна быть толще на 3 — 4 см..

Вторая доска от свеса размещается на расстоянии 15 — 30 см. от верха первой (расстояние зависит от длины волны). Следующие ряды нужно укладывать в соответствии с произведёнными расчётами.

На некоторых участках кровли обрешётка металлочерепицы должна быть непрерывной. Это места стыковки двух скатов (ендова), а также места контактов с надкровельными конструкциями (мансардными окнами, трубами).

В этом случае делается продольная обрешётка шириной 150-200 мм по всей длине стыка, на каждый скат.

Для надкровельных конструкций дополнительно сооружается индивидуальная стропильная система. Непосредственно к ней прикрепляется брус или доска.

Для того, чтобы избежать провисания листа и без лишних трудностей осуществить установку конька, необходимо на каждом скате прикрепить по дополнительной доске, впритык к коньковой.

От качества обрешётки кровли зависит качество кладки металлочерепицы. Малейшая ошибка может привести к значительному ущербу, такому как обрушение всей конструкции крыши.

Поэтому для сооружения обрешётки нужно применять только высококачественные материалы из хвойных пород деревьев.

Видео: Шаг обрешетки под металлочерепицу

https://youtube.com/watch?v=njuvH6psrRg

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
