Виды стяжек для теплого водяного пола и технология их устройства

Особенности инфракрасного отопления

Для инфракрасного теплого пола особое внимание стоит уделить подготовке основания, а точнее его качественному выравниванию. Допускается лишь незначительное отклонение от горизонтальной линии (около 1 мм на 2 метра площади)

Когда выполняется укладка подогрева пола, нельзя забывать про настил термоподложки, которой может быть вспененный полиэтилен, с толщиной слоя в 3-4 мм. Обязательно с одной стороны у него должно быть покрытие из фольги.

При необходимости качественного распределения пленочного пола, можно разрезать отдельные секции. Но делать это следует исключительно по специально обозначенным местам. Для этого существует пунктирная линия с изображением в виде «ножниц». Данные участки в последующем изолируются битумной изоляцией. Она зачастую идет вместе в комплекте ИК теплого пола. Также должно выдерживаться при укладке расстояние от стен в помещении, которое составляет минимум 100 мм.

Инфракрасные полосы укладываются на подложку. Между полосами выдерживается зазор от 5 до 10 мм. Гарантирован моментальный выход из строя нагревательного элемента в случае его изгиба под углом 90 градусов. Провода с током напряжения зачищаются на расстоянии до 10 мм специальным ножом, чтобы не повредить сам провод. Полученный контакт помещается и зажимается в клемме. Когда все выполнено, его изолируют битумной изоляцией.

Для инфракрасного теплого пола характерно параллельное подключение. Для этого используются медные кабели с несколькими жилами. Сечение кабеля должно быть как минимум 1,5 мм2. Все остальные компоненты (термодатчик, термостат) подключаются в обязательном порядке для качественной работы отопительной системы.

В итоге всех этих действий получается полноценный «пирог», от которого в течение максимум 30 минут после включения в сеть, передается тепло. Особенность есть лишь у инфракрасного теплого пола, когда прогревается напольное покрытие и предметы интерьера в помещении, от которых уже передается тепло воздуху. Монтаж не занимает много времени и средств. Главное – четко следовать имеющейся инструкции по установке отдельного взятого компонента.

Видео:

Оптимальные значения температуры

В принципе, вопрос о том, какая температура должна быть у теплого пола, урегулирован СНиПами. Подобное регулирование связано с тем, что слишком тёплые полы могут приводить к утомлению организма и его перегреванию. Задача этой системы отопления состоит в том, чтобы повысить уровень комфорта у пола, сделав микроклимат в помещении оптимальным для человеческого организма.

Датчик температуры теплого пола

Даже если система, установленная в вашем доме, способна нагреться выше этих показателей, не стоит их превышать, так как именно они прописаны в санитарно-гигиенических правилах.

На указанные выше показатели стоит ориентироваться, решая вопрос о том, какая максимальная температура теплого пола. Физиологические особенности человеческого организма таковы, что температура свыше +31°C уже перестаёт восприниматься человеком как приемлемая. Кроме того СНиП 41-01-2003, п.6.5.12 устанавливает требования по средней температуре относительно различных категорий граждан.

Минимальная и максимальная температура теплого пола

Например, понять, какая температура теплого пола должна быть в жилых и нежилых зданиях, вам помогут следующие сведения:

  • для комнат с постоянным режимом пребывания людей — 26°C;
  • для тех помещений, в которых люди не должны находиться постоянно, — 31°C.

Кроме того, решая, какую температуру выставлять на теплом полу, стоит помнить и о технических требованиях, выдвигаемых производителями напольных покрытий. Например, при температуре в +30°C у классического паркета может разрушиться лаковое покрытие. Он может даже деформироваться вследствие воздействия тепла.

Температура свыше +31°C уже перестаёт восприниматься человеком как приемлемая

Если же брать ламинат, то для него максимальный показатель температуры равен +27 – 29°С. В любом случае, приобретая паркетную доску и ламинат для монтажа поверх тёплого пола, необходимо уточнять у продавцов температурный предел, установленный для данного изделия, а также возможность работать вместе с тёплым водяным полом. Что же касается кафельной плитки, то из-за своих технических характеристик она может работать практически при любой температуре, «выдаваемой» стандартной отопительной системой, и тут вопрос будет уже ставиться по поводу комфортности нахождения человека на таком раскалённом полу.

Принципы и тонкости подготовки основания

Процесс любых монтажных работ имеет свои нюансы, так при установке тёплого пола следует знать:

  • Для укладки основания в квартире на первом этаже необходимо не менее 5 сантиметров теплоизоляции, так как здесь находится входная дверь — источник сквозняков;
  • Лучшие утеплительные плиты — с бобышками и канавками. Это очень удобно для укладки труб;
  • Уложенные теплоизоляционные плиты не должны прогибаться под ногами. Если это происходит, значит, их разместили на неровной поверхности. Нужно очень тщательно подгонять листы иначе ухудшатся свойства материала;
  • Часто мастера используют отражающую плёнку со специальной разметкой, которая служит ориентиром для прокладки труб. Есть люди, которые просто отрезают края плёнки по границе плиты, этого делать нельзя. Лучше заправить излишки материала под листы утеплителя. Так он будет лежать прочно и ровно;
  • Многие специалисты советуют прокладывать трубы с учётом мебельных мест. Ведь нет необходимости греть пол под встроенными шкафами. Эти моменты следует обсудить заранее, и наметить локации таких предметов;
  • Перед тем как залить финальную стяжку, необходимо провести опрессовку водяной системы с максимальной подачей давления в трубах. Испытания следует провести в течение суток. Если этого не сделать, то потом будет сложно найти утечку воды;
  • Нельзя запускать обогрев пола, если покрытие стяжки ещё полностью не просохло. Обычно достаточно подождать 28-30 дней и можно смело пользоваться.

Некоторые монтажники с многолетним опытом советуют неоднократно выполнять гидравлическое испытание с паузами в несколько дней. Лучше найти погрешности с отоплением, водоснабжением до чистовой отделки помещения, до укладки плитки, ламината и так далее.

Обустройство стяжки мокрого типа

Своими силами можно выполнить стяжку из песчано-цементного раствора. Приготовить его несложно в домашних условиях. Более того, покупка дополнительных включений позволит улучшить прочностные и пластичные характеристики смеси, сделав похожим на бетон.

Рецепт приготовления мокрой рабочей массы прост: нужно взять 3 части песка, добавить к нему 1 долю цемента. Для улучшения свойств, способствующих лучшему распределению смеси, нужно влить пластификатор, а для армирования надо ввести фиброволокно.

Перед приготовлением состава предстоит определиться, во сколько слоев осуществлять стяжку – в два или один? От этого будет зависеть объем смеси, которую потребуется приготовить.

Сначала можно залить уложенные на слой утеплителя трубы, получив на выходе поверхность вровень с их размещением. Второй слой, который будет над ними, предстоит делать после высыхания первого. Или же сразу сформировать пласт нужной высоты. Для мастера-самоучки проще и удобнее второй вариант.

Для его выполнения понадобится разметить высоту будущего слоя в помещении. Здесь нужно использовать лазерный уровень и металлические направляющие, называемые маяками.

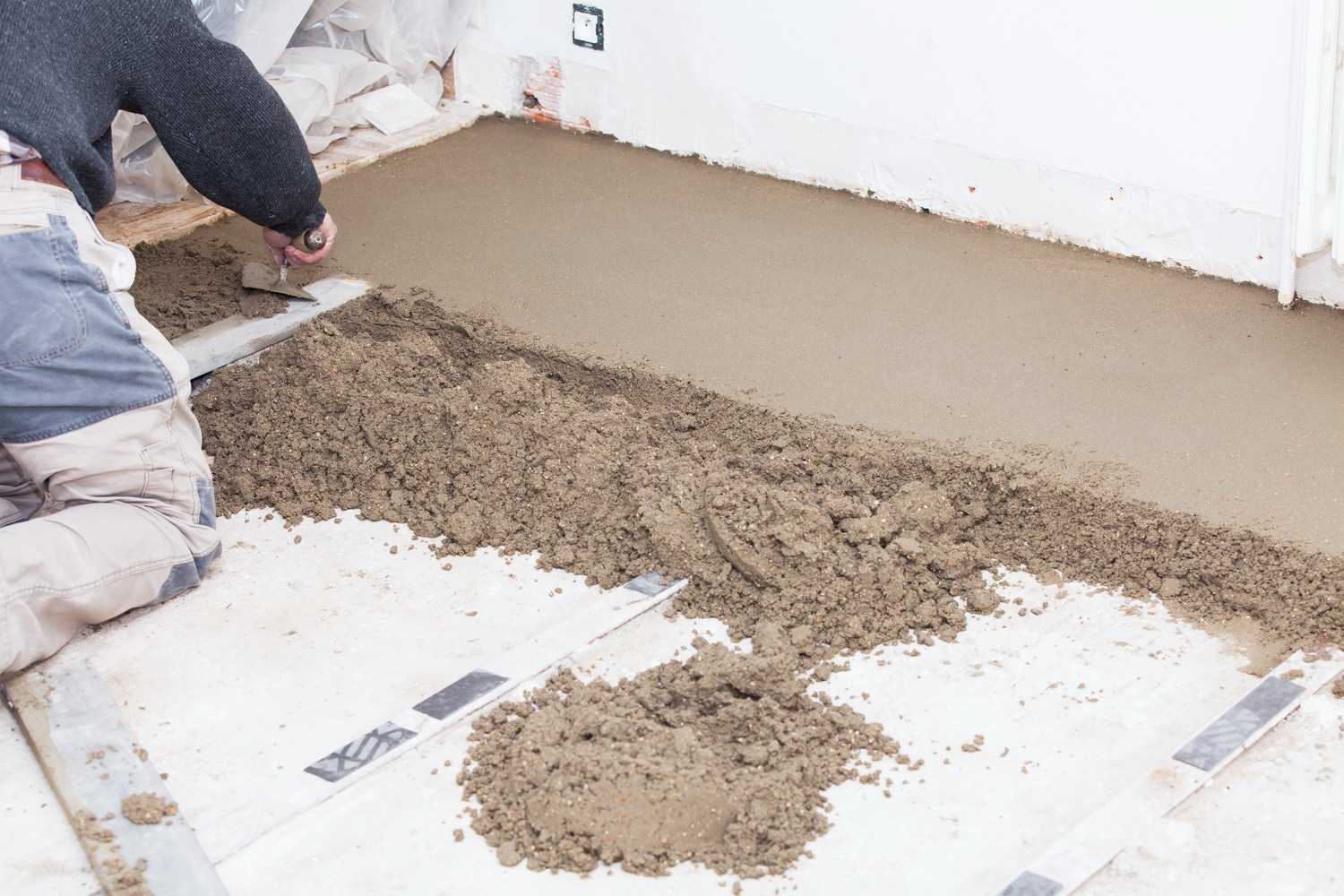

Вариант с маяками – самый верный помощник в получении правильной поверхности стяжки. Причем демпферная лента на этом этапе должна быть уже проклеена по периметру и во всех местах, где требуется сделать деформационный шов. Без нее даже самая лучшая технология укладки себя не оправдает – поверхность покроется трещинами.

Через сутки после установки маяков при использовании мокрого раствора можно продолжить работы. Предстоит заливка смеси на трубы.

Аналогичным образом предстоит залить все участки помещения, постепенно передвигаясь к выходу

Важно успеть выполнить работу, пока смесь не потеряла свои свойства. Ждем полнейшего отвердевания уложенного слоя

На это потребуется не менее 28 дней, если другое не указано в инструкции.

Если применялась смесь, приобретенная у одного из производителей и предназначенная для покрытия труб теплого пола, то время ожидания может отличаться. Здесь предстоит придерживаться рекомендаций конкретного производителя, чья марка раствора была использована.

Поверхность готова к укладке плитки. Но для линолеума или ламината потребуется перетирка. Для этого нужно полить стяжку водой, взять полотер и тщательно ее перетереть. Процедура позволяет получить на выходе идеальную ровность.

Такой результат может порадовать далеко не каждого новичка, впервые выполняющего стяжку. Здесь на помощь придет самовыравнивающаяся смесь, которая и предназначена для удаления всех перепадов. Она используется так, как прописано в рекомендациях производителя.

После нанесения останется подождать ее высыхания и никакую затирку делать не придется – в итоге ровная и гладкая поверхность, готовая к декоративной отделке.

Какой должна быть толщина стяжки?

Стяжка под теплый пол должна быть сделана правильно. Толщина стяжки — это очень важный параметр. Он зависит от того, какие финишные отделочные материалы вы выберите. Если толщина будет учтена неправильно, то обогрев станет неравномерным, а само отопление неэффективным.

Толщина стяжки для электрического теплого пола

Итак, если вам необходимо выровнять черновое основание или устранить серьезные перепады по горизонтали на нем, толщина стяжки будет составлять около 5 см. При этом вы можете укладывать тепло и гидроизоляцию под нее. Поверх изолирующих элементов наливается слой, толщина которого должна быть не менее 2 см. Приступать к монтажу теплого пола в этом случае можно будет только через 28 дней. Все манипуляции можно производить своими руками.

Толщина стяжки также зависит от того, какой раствор вы будете использовать. Если он в своем составе имеет цемент и песок, то в целом над греющей конструкцией должен быть слой в 5 см. Если вы решили в смесь добавить пластификатор, толщину стяжки можно уменьшить до 2-2,5 см. Однако в этом случае вам придется применять армирующую сетку или укрепляющий состав. В противном случае толщина слоя будет равняться 3 см.

Если греющая конструкция сделана на основе труб, то высота «пирога» будет составлять около 8,5 см. Такой размер является неприемлемым, если в доме низкие потолки. Кроме того, нужно также учитывать, где располагается квартира. Если она находится на нижнем этаже, то толщина «пирога» может равняться 11 сантиметров. Толщина стяжки для водяного теплого пола

Если вы не хотите делать слишком большую стяжку, то есть смысл в обустройстве электрического теплого пола. В этом случае ее толщина не будет превышать 3 см. Хотя, при использовании специальных пластификаторов, этот параметр может быть снижен до 2 см. В этом случае перегрев элементов исключается.

Стяжка под теплый пол очень быстро сооружается своими руками

Важно правильно приготовить и залить смесь

Правила расчета метража труб

Рассчитать метраж элементов для сборки полов с подогревом можно после составления схемы всей системы.

При расчете учитываются следующие нюансы:

  1. В местах размещения мебели, габаритного напольного оборудования, бытовой техники трубы не прокладываются.
  2. Длина контуров с разным размером сечения должна соответствовать следующим параметрам: при 16 мм не должна превышать 70 м, 20 мм – не более 120 м. Расположение каждого контура соответствует площади в 15 м2. Если не придерживаться таких рекомендаций в сети обогрева давление будет низким.
  3. Расхождение между протяженностью линий не больше 15 м. Для объемного помещения делается несколько веток обогрева.
  4. При условии использования эффективных теплоизолирующих материалов, оптимальный шаг расположения труб равен 15 см. Если же дом расположен в зоне с суровыми климатическими условиями, где температура падает ниже -15°C, расстояние должно быть уменьшено до 10 см.
  5. Если был выбран вариант укладки с шагом в 15 см, затраты материалов равны 6,7 м на 1 м2. Укладка труб с промежутком в 10 см – 10 м на 1 м2.

Теплый пол может быть укомплектован только цельной трубой. В зависимости от метража, приобретается несколько или одна бухта с трубами для водяного контура. Затем производят ее разделение на нужное количество линий.


В момент укладки труб необходимо учитывать гидравлические потери, которые увеличиваются с каждым последующим поворотом. Считается что контуры, превышающие 70 м, не должны использоваться

Работы по обустройству водяных полов с подогревом всегда начинаются с самой холодной стороны помещения. Очень важен вопрос выбора оптимального маршрута теплового носителя — температура воды снижается ближе к окончанию контура.

Прочность поверхности

Многих интересует, какой несущей способностью обладают теплые полы. Следует отметить, что основой данной системы является бетонная стяжка, что сообщает ей достаточно высокую прочность. На таком покрытии можно танцевать или заниматься спортом, оно от этого не пострадает. Однако тяжелую мебель желательно не устанавливать в том месте, где проходит кабель – это может вызвать нарушение теплообмена.

Допускается применение практически любого материала в качестве финишного покрытия. На теплый пол можно укладывать плитку, ковролин и т.п. Единственным исключением является паркет и ламинат. Древесина хороший теплоизолятор, поэтому от теплого пола не будет пользы. Деревянную облицовку можно укладывать на инфракрасный пленочный пол.

Выбрать и установить теплый пол вам поможет «Территория комфорта».

м или включать его при необходимости? По идее, выходя на заданную температуру, пол тратит больше электроэнергии, чем на ее поддержание. Уходя на работу, стоит ли его выключать?

То же самое с загородным домом. Имеет ли смысл, приезжая на дачу лишь на выходных, греть дом всю оставшуюся неделю, предполагая, что воды нигде нет и небольшой плюс поддерживать не нужно.

Наверно нужно пояснить, чтобы не было путаницы 1. Пол — в квартире. Загородный дом сам по себе, теплых полов в нем нет.

2. Вопрос осложняется тем, что у нас 3-фазный счетчик. Основная мысль: пол выходит на рабочий режим (в течение 1-2 часа) ночью, во время самых дешевых тарифов. Потом, утром и днем, он лишь изредка включается для поддержании температуры. Мне кажется, что за сутки прогретый пол будет тратить на поддержание столько же, сколько и на выход на рабочую температуру в первые 1-2 часа. Нет?

Если тебе важна экономическая составляющая, то чем реже пол включается, тем дешевле он обходится.

Если тебе важна его температура, то тогда выключать его не нужно.

прекрати > 2. Вопрос осложняется тем, что у нас 3-фазный счетчик. Основная мысль: пол выходит на рабочий режим (в течение 1-2 часа) ночью, во время самых дешевых тарифов. Потом, утром и днем, он лишь изредка включается для поддержании температуры. Мне кажется, что за сутки прогретый пол будет тратить на поддержание столько же, сколько и на выход на рабочую температуру в первые 1-2 часа. Нет?

даже лениво считать затраченную теплоту на нагрев пола и теплопотери на дельту t

Хочешь экономить ставь программируемый по времени

Самообман: Нормально утепленный дом остывает неделю. А потом неделю разогревается. Это значит, что если уходя на работу ты устанавливаешь +14°С, вечером будет не +14, а может быть +20 вместо +22. Получить значимый эффект можно только в дырявом доме (который остывает за час-два), либо месячный график (это отпуск?). А при незначимом эффекте твой умный регулятор будет окупаться «100 лет».

Ты читать и считать умеешь? Если дом за день остынет на 0.00001°С – откуда экономия?

Ну. как бы, моя теория подкреплена практикой (см. ниже). А расходы твоих знакомых — «бла-бла-бла»

У меня в ванной стоит пол на 3 м2, мощностью примерно 400 Вт, но потребляет в среднем 60 Вт (разница температур пол-воздух всего 2°С ). За месяц это примерно 44 кВтч, что составляет в деньгах 110 рублей. Мой регулятор стоит 1700 рублей. Программируемый – сколько? Тысяч 5? Пусть половину времени пол отключен. Окупаемость 6 лет. Мимо кассы. К тому ж, ТП в ванной ( меня) – это еще и быстросохнушие полотенца, и постиранное белье.

Отопление без батарей. 28.06.2015 1500

Температура Водяного теплого пола.

Температура поверхности теплого пола колеблется от 25 до 30 градусов. А температура тела человека 36,6 градусов. То есть человек либо вообще не ощущает тепла, либо ощущает его немного, опять же в пределах комфорта. Когда снимаешь обувь и встаешь ногами на теплый пол — он действительно теплый, а вот проходит минут 15, ты к нему привыкаешь и совсем не ощущаешь.

По российским строительным нормам температура поверхности пола в местах постоянного пребывания человека не должна превышать 26 градусов, а с местах не частого пребывания (расстояние около стен, коридоры, хоз. помещения и тд) — 29 градусов. Но европейская норма тех же параметров 29 и 33 градуса. Так как редакция СНиП по этим данным не менялась еще с советских времен, то большинство застройщиков и хозяев предпочитают ориентироваться на европейские нормы.

Как работает теплый пол?

Начнем с нагрева и подачи воды (можно заливать и «незамерзайку» — трубы, фитинги и прочая арматура на это рассчитана, но нужно смотреть, допускает ли производитель котла использование антифриза). Вода нагретая котлом до 30-40 градусов подается в систему отопления. Водяной теплый пол — это низкотемпературная система обогрева. Но нужно учитывать, что не все котлы могут сразу готовить низкую температуру теплоносителя, например твердотопливные или газовые (кроме конденсационных) поэтому температуру нужно будет понижать с помощью насосно-смесительного узла (группы автономной циркуляции) смешивается с холодной жидкостью возвращающейся из системы.

Затем нагретая вода циркулирует по трубам уложенным в стяжке. Первым делом равномерно прогревается все, что нас окружает в помещении, затем прогревается и основная часть воздуха. Преимущество здесь в том, что тепло мы чувствуем равномерно со всех сторон, хотя на ощупь все предметы и стены кажутся прохладные.

Покрытие теплого пола.

Самое идеальное покрытие для теплого пола это керамическая плитка. Она отлично проводит тепло. Так же используют и другие покрытия, например ламинат или инженерная доска (тот же паркет, только не будет рассыхаться). Пробка имеет низкую теплопроводность, также как и ковровое покрытие. Их использовать можно!

Обязательно обращайте внимание на маркировку изделий, обычно производители на упаковке ставят значок «теплого пола». В этих покрытиях необходимая влажность, для того что бы материал не рассыхался, а так же отсутствие вредных испарений при нагреве. Достаточно ли водяного теплого пола для комфортной температуры помещения? Как понять?

Достаточно ли водяного теплого пола для комфортной температуры помещения? Как понять?

Обратимся немного к физике. Один квадратный метр нагретого теплого пола отдает помещению 11 Ватт энергии, на каждый градус разницы температур пола и воздуха. Если температура пола 28, а температура воздуха 20 градусов, то: (28-20)*11 = 88 Вт/м2 в час.

Что нам делать с этими цифрами теперь? Это значение должно соответствовать теплопотерям помещения, в ином случае температуру пола надо убавить или прибавить.

Теплопотери помещения рассчитываются в зависимости от толщины стен их состава, площади и толщины окон, а так же кровли и других конструкций. Если у Вас очень холодный дом, отапливать его будет очень дорого любым вариантом. Но для хорошо утепленных и среднеутепленных — водяного теплого пола для отопления без радиаторов даже в самую холодную погоду — более чем достаточно. Об этом свидетельствует большое количество готовых домов/складов/автосалонов/складов/торговых центров/бассейнов с системой отопления «Водяной теплый пол».

Преимущества отопления теплым полом.

  • Минимальная конвекция. Отсутствии циркуляции пыли и других веществ, как при радиаторном отоплении. Лучший вариант, если есть в доме аллергики.
  • Равномерное тепло. Нет холодного или теплого места в комнате, всё помещение нагревается равномерно.
  • Приятное тепло. Комфортные ощущения, связанные с непосредственным теплым потоком воздействующим на человека.
  • Теплый воздух не скапливается у потолка. Распределение тепла для здоровья человека самое правильное, как говорится «держи ноги в тепле, а голову в холоде».
  • Простор дизайнера. Все отопление скрыто, никаких торчащих труб и отопительных приборов.

Из недостатков можно отметить только большую инерцию, т.е. стяжка долго нагревается и долго остывает, не получится отключить полностью отопление на пол часа или час. Но и в этом есть свое преимущество. При отключении в отопительный сезон газа, электричества, помещение быстро не остынет, а в хорошо утепленных домах температура за 10 часов упадет всего на 1-2 градуса при  температуре — 20 на улице (проверено на себе), что позволяет не устанавливать дублирующую систему.

Заливка, материалы для стяжки

Выбирать, из чего и как делать стяжки водяного теплого пола, каждый хозяин решает самостоятельно. Это делается с учетом места, характеристик помещений, где будет производиться покрытие. Для заливки можно использовать следующие составы:

Самовыравнивающиеся смеси

Сухие смеси. Способ приготовления (сколько нужно воды), указывается в инструкции. Готовность раствора определяется сжатием (не должен выделять влагу). Прочность и эластичность придают, присутствующие в таких растворах пластификаторы. Что бы добиться идеально ровной поверхности стяжки теплого пола, стяжка для теплого пола укладывается по маячкам. Армирование убережет верхний слой от возникновения трещин, отслоений. Поверхность шлифуется специальной машинкой, примерно через 1 часа после заливки. Такой процесс одновременно трамбует и выравнивает смесь. Высыхание длится 12 часов. Через 5 дней можно приступать к финишному покрытию.

Сухие смеси

Самой распространенной, является поверхность из бетона. Раствор делается из цемента марки не ниже М-300, просеянного песка, воды. Что бы бетон был эластичным – добавляются пластификатор, фибра. Далее укладывается армировочный каркас, заливается стяжка. Отделка пола возможна через 1 -1,5 месяца. До этого момента производится просушка бетонной подушки под теплый пол, над теплым полом настилается полиэтиленовая пленка. Она способствует полному высыханию без быстрой потери воды.

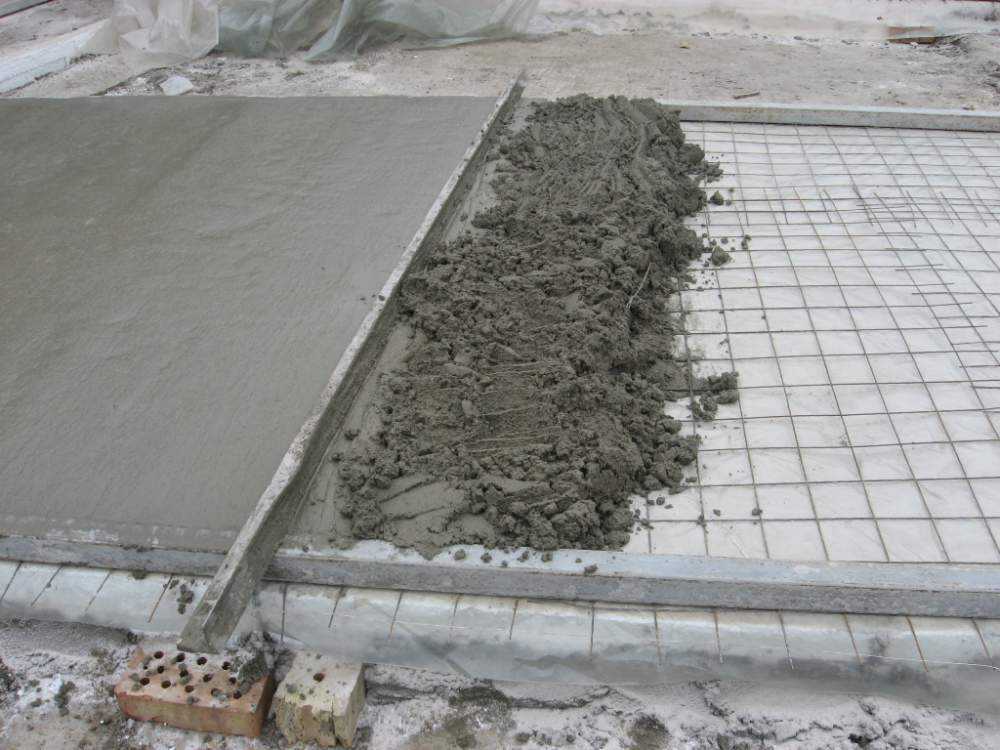

Стяжка из бетона и арма-сетки

Стяжка ложиться ровно, по заранее установленным маячкам. Выравнивается с помощью специального правила. Нужно следить за тем, что бы ни было пустот в толще растворе. При просушке нельзя подключать элементы теплого пола. Не рекомендуется включать тепловые пушки, фены для верхней сушки. Нужно дать составу высохнуть самому. Иначе не исключены появления трещин, нарушения структуры конструкции.

Не рекомендуется использовать щебенку для приготовления бетонных стяжек. Подготовительный этап для заливки:

  1. Удаление с основания мусора.
  2. Гидроизоляция. Проводится путем обработки основания пола мастиками глубокого проникновения.
  3. Теплоизоляция. Поверхность покрывается теплоизоляционными материалами.

Конструкция пола, напоминает собой структуру «слоеного пирога». Тут так же один подготовительный слой накладывается на другой.

Конструкция теплого пола под разные покрытия (нажмите для увеличения)

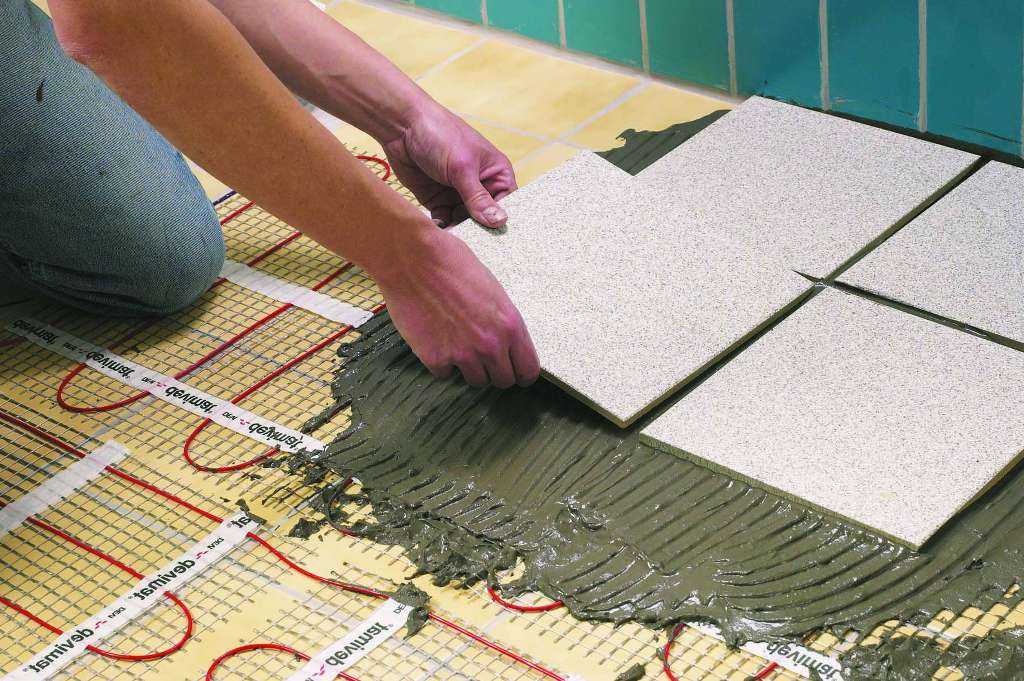

Укладка плитки на теплый пол

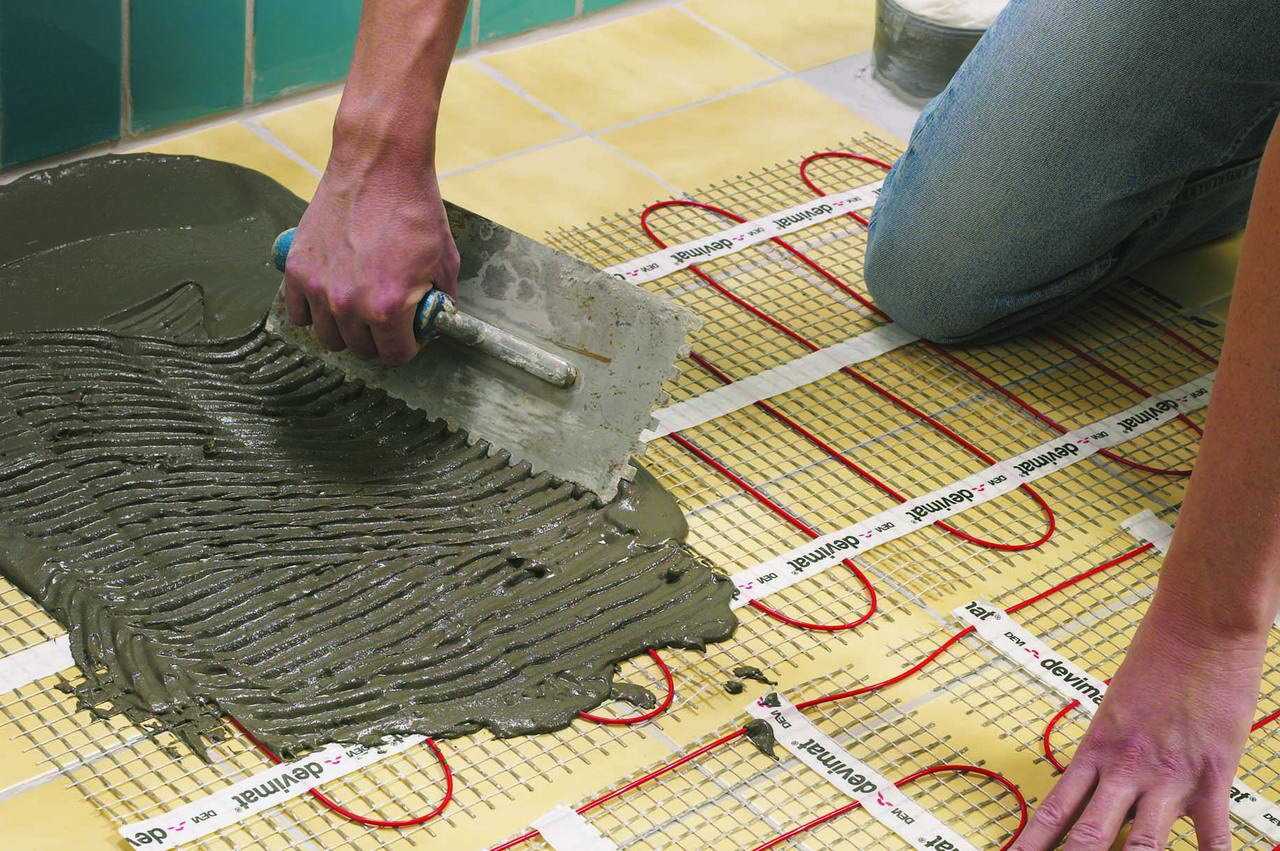

Для укладки плитки нужно использовать специальный клей для теплого пола. Он должен выдерживать температуру 50-60 градусов. Специалисты советуют предварительно затянуть нагревательный мат тонким слоем плиточного клея. Это нужно сделать для того, чтобы в процессе укладки плитки не повредить кабель. После полного высыхания можно дальше укладывать плитку.

Клей нужно наносить на рабочую поверхность слоем 7-8 мм, таким же слоем нанести клей на плитку. Нужно также следить за уровнем пола, удалять излишки клея. Придерживайтесь равного расстояния между плитками, для этого можно использовать специальные приспособления в виде пластиковых крестиков, которые устанавливаются в швы на углах плитки.

Необходимо дать клею полностью высохнуть и после этого можно приступать заделывать каналы между плитками. Для этого нужно использовать специальные замазки соответствующего цвета. Через 20 минут нужно протереть плитку и швы влажной тряпкой. Далее ходить по новому покрытию нельзя до полного высыхания швов. Также нельзя включать теплый пол до полного высыхания плиточного клея (срок до двух месяцев). Если включить систему раньше срока, то плитка может отойти от основания.

Самостоятельный монтаж обогрева пола выполнимо для большинства людей своими силами. Необходимо лишь помнить – работать нужно аккуратно и тщательно соблюдать все требования по монтажу. Установив теплый пол в ванной, вы сразу увидите положительные изменения – комната в любое время суток будет сухой и без конденсата на стенах.

Пол в ванной часто очень холодный, что создает определенный дискомфорт, ведь в этой комнате удобно ходить босиком. Ступая на холодную поверхность, не говоря о неприятных ощущениях, возникает вероятность простудных заболеваний. Электрический теплый пол в ванной поможет избежать всех этих неприятностей. К тому же, укладка такого пола создает комфортный микроклимат в помещении.

В подавляющем большинстве случаев, в ванной комнате в качестве напольного покрытия укладывается керамическая или керамогранитная плитка. Для обогрева лучше выбрать электрические нагреватели, т. к. они не зависят от сезона отопления и их можно включать в любое время. Ещё одним важным фактором в их пользу является удобство в регулировке температуры.

Подходящий вариант можно выбрать из 3 видов электрических полов:

  • Кабельный нагреватель;
  • Пленочный инфракрасный нагреватель;
  • Стержневой или карбоновый ИК-греющий пол.

Способы передачи тепла:

  • Конвекционный нагрев;
  • С помощью инфракрасного излучения.

Для сравнения необходимо рассмотреть имеющиеся варианты теплых полов, устраиваемых в ванной:

  1. Кабельный теплый пол выполняет подогрев конвекционным способом. Система являет собой одножильный или двужильный кабель. Проще монтировать двужильный кабель, но он толще, для него понадобится немного выше стяжка, и стоимость его выше. Эксплуатация такого пола достаточно значительно увеличивает расход электроэнергии.
  2. Инфракрасная пленка обеспечивает подогрев с помощью ИК-излучения. Её не очень удобно монтировать под плитку, т. к. поверхность имеет плохую адгезию. Благодаря маленькой толщине и укладки без стяжки она не «крадет» высоту помещения.
  3. Стержневой нагреватель, как и пленочный, нагревает помещение за счет инфракрасного излучения. Такая система являет собой гибкие стержни, изготовленные из карбона, графита и серебра, объединенные токопроводящими шинами. Такой нагреватель подходит под любое покрытие, потребление электроэнергии меньше в сравнении с кабельным полом.

Чтобы определить, какой именно электрический теплый пол в душе или ванной комнате будет оптимальным выбором, нужно сравнить их эффективность, надежность, долговечность и экономичность. Исходя из этих параметров и конструкции напольного покрытия, определяется оптимальный вариант греющего пола.

Кабель легко монтируется, его можно легко уложить по всей площади, даже в труднодоступных местах. Инфракрасную пленку целесообразно применять для покрытия без стяжки. Карбоновый теплый пол наиболее экономичный в эксплуатации.

Схема подключения коллектора

Выбор готовой механической или автоматической модели коллектора зависит от особенностей отопительной системы.

Первый тип регулирующего модуля рекомендуется устанавливать для теплых полов без радиатора, второй может применяться во всех остальных случаях.


Коллекторные группы фирмы Valtec являются самыми популярными. На выпускаемую продукцию производитель дает 7 лет гарантии. Схема монтажа коллектора жидкостного контура уже входит в комплектацию готового узла подмеса

Согласно схеме выполнение сборки распределительной гребенки для теплых полов производится следующим образом:

  1. Установка рамки. В качестве монтажной зоны для коллектора могут быть выбраны: подготовленная ниша в стене или коллекторный шкаф. Также возможен вариант крепления непосредственно на стену. Однако расположение должно быть строго горизонтальным.
  2. Подключение к котлу. Подающий трубопровод размещается внизу, обратный – сверху. Шаровые краны необходимо установить перед рамкой. За ними будет идти насосная группа.
  3. Монтаж пропускного клапана с ограничителем температурных показателей. После него производится монтаж коллектора.
  4. Гидравлическое испытание системы. Проверка методом подключения к насосу, который способствует нагнетанию давления в отопительной системе.

В смесительном узле одним из обязательных элементов считается двух- или трехходовой клапан. Этот прибор производит микширование разных по температуре потоков воды и перераспределяет траекторию их перемещения.


На оба трубопровода, возвратный и подающий, соединенные с коллекторной установкой, монтируются запорные вентили и фитинги, предназначенные для балансировки объема теплового носителя, а также для блокировки любого из контуров

Если для управления термостатами коллектора используются сервоприводы, тогда комплектация смесительного узла расширяется байпасом и перепускным клапаном.

Укладка компонентов теплого пола

Чтобы система теплого пола полноценно функционировала, до заливки бетонной стяжки следует определить места крепления основных датчиков и компонентов. Терморегулятор устанавливается на поверхности стены и по возможности вблизи имеющейся розетки. Расстояние от пола должно составлять как минимум 30 см, так как температура от основания будет несколько искажать передаваемую информацию.

Температурный датчик помещается в основание пола, на который в последующем будет осуществлена заливка подготовленного раствора. Стоит отметить здесь тот момент, что при прямом контакте раствора он может выйти из строя. Чтобы этого избежать термодатчик помещается в гофрированную трубу, которая ведет от терморегулятора на стене. Все открытые участки гофры заделываются герметиком, чтобы в них не попал раствор во время заливки. Не лишним дополнительно будет установить на конце трубке в основании специальную заглушку.

Нагревательные элементы укладываются исходя из начерченной схемы, где будет отображен еще и шаг их укладки. Отклоняться от чертежа не стоит, так как на нем предварительно просчитываются все мелочи. После окончания работ с компонентами теплого пола, надо их проверить на работоспособность, подключив к электросети. Замеряется сопротивление кабеля, которое должно соответствовать тем данным, которые прописаны в паспорте на него. При положительном результате можно приступать к непосредственно заливке бетонным раствором.

Подготовка основания водяного теплого пола

После проектировки, из помещения необходимо удалить мусор, проверить ровность поверхности уровнем. Для данной конструкции не нужно ровной поверхности. Коррекция требуется только тогда, когда есть уклон. В этом случае придётся основание выравнивать перед стяжкой, так как если трубы будут лежать на разной высоте, — пол будет прогреваться неравномерно.

Дальнейший шаг — подсыпка чистого песка или с цементом. Последнюю смесь, необходимо увлажнить, для более плотной укладки. На 10 ведер песка берётся 1 ведро цемента. Насыпается слой постепенно, правилом убираются перепады.

Можно сделать черновую бетонную стяжку, но это лишь увеличит стоимость работ и отнимет много времени. Подсыпку хорошо трамбуют вручную или специальными механизмами. На уже ровную поверхность укладывается теплоизоляционный слой. Некоторые люди сначала размещают слой плёнки, но это не обязательно. Обычно укладывают листы «экструзии» пеноплекса.

Укладывать листы необходимо с левого угла от окна. Для сцепки матов подходит строительная пена в баллонах, чтобы конструкция не разъезжалась. Второй лист и последующие сначала стоит примерить, при необходимости места выступов вырезать канцелярским ножом. После укладки следует дополнительно пройтись пеной по швам. Когда слой теплоизоляции уложен, на поверхность раскладываются сварные сетки, которые притягивают к пеноплексу дюбель-гвоздями. Крепления нужно именно закручивать, чтобы не мять лист.

Сетки бывают разные, поэтому нужно смотреть на размер ячеек, которые влияют на ровность всей конструкции. Вопреки устойчивому мнению — сетка не имеет армирующей функции, используется только для удобства монтажа труб. Для идеальной стяжки лучше использовать полипропиленовую фибру. Когда подготовка основания закончена, наступает очередь монтажа труб.
