Обустройство теплого пола в каркасном доме

Монтаж теплого водяного пола

Существует две технологии монтажа, которые можно использовать для тёплых водяных полов в каркасном доме — в стяжку и настильным методом. Подключается контур к центральному отоплению или оборудованному котлу.

Укладка в стяжку

Перед заливкой водяного контура цементно-бетонным раствором, нужно убедиться — выдержит ли такую нагрузку конструкция, вес на м2 в среднем составляет 400 кг. При этом, следует учитывать, что толщина бетонного слоя не должна превышать 5 см.

Последовательно, процесс по укладки тёплого водяного пирога со стяжкой в каркасном доме следующий:

Подготавливается основание — заливается тонкий слой черновой стяжки. Под неё нужно постелить полиэтилен – это защитит деревянную основу от влаги находящейся в сыром материале (в бетонном растворе).

Заливка чернового пола

Стелится гидроизоляционный слой — полиэтиленовая плёнка или изделие на основе ПВХ, это защитит от проникновения влаги. Кладётся плёнка с напуском на стены, а швы проклеиваются скотчем.

Проведение гидроизоляции

Монтируется теплоизоляция (10 см) — пенополистирол в плитках или рулонах.

Проводим теплоизоляцию

Кладётся арматурная сетка — она необходима для придания жёсткости конструкции, и для равномерного распределения нагрузки.

Укладка арматуры

По периметру помещения проклеивается демпферная лента. Её предназначение — предотвращать разрушение бетонной поверхности при нагревании.

Монтаж демпферной ленты

Размещаются трубы водяного пола — расстояние между контурами от 10 до 30 см. Укладка производится по подготовленной схемы – «змейка» или «улитка». Если помещение большое, то его нужно разделить на несколько частей, и в каждой расположить свой контур. Трубы фиксируются к арматуре хомутами.

Укладка трубопровода

• Проводится тестирование системы — чтобы проверить исправность устройства. Для этого, трубопровод наполняется водой, и производится опрессовка на протяжении суток.
• Заливается стяжка — бетонно-цементная смесь толщиной 5 см. Предварительно устанавливаются маячки, они облегчат процедуру заливки и выравнивания раствора. Когда стяжка немного подсохнет, они удаляются. Начинать заливку следует от дальней стены, и идти по направлению к двери.

Заливка стяжки

Так как, стяжка не контактирует с полом и стенами, то при эксплуатации, она негативно не повлияет на деревянные конструкции.

Стелется финишное изделие — керамика, линолеум, ламинат.

Укладка плитки

Установка без стяжки

При укладке водяного тёплого пола без стяжки, конструкция размещается на черновом деревянном полу. Суть метода заключается в обустройстве настила для прокладки труб.

Рассмотрим пошаговый процесс выполнения работ.

Черновая основа из дерева накрывается гидроизоляционным материалом — полиэтиленовая плёнка или фольгированный пенополистирол.

Гидроизоляция пола

• Подготавливаются доски, в которых будет размещаться трубопровод. В них необходимо проделать желоба.
• Делается каркас для водяного контура. Доски укладываются на основу покрытую гидроизоляционным материалом с шагом 10 — 15 см.

Монтаж каркаса для труб

В пазах размещаются трубы, которые накрываются металлическим листом, он будет способствовать равномерному распределению тепла.

Вся конструкция покрывается ОСП или фанерой.

Укладка фанеры

Завершающим слоем укладывается финишное покрытие.

Перед укладкой напольного покрытия, водяную  систему надо проверить на работоспособность и отсутствие течи.

Утепление фундамента дома

Новая конструкция свайно-винтового основания является одной из самых устойчивых и надежных. Ее с равным успехом можно устанавливать практически в различных климатических условиях, даже в регионах с достаточно суровыми и холодными погодными условиями.

Но это возможно только при правильно проведенном утеплении такого прочного дома. Эта надобность в сезонном утеплении обусловлена тем, что при процессе возведения практически любого здания на опоре свайного типа образуется некое свободное пространство между самим основанием и поверхностью почвы.

За счет этого образовавшегося пространства холодная воздушная масса способна свободно проникать в отапливаемое помещение, создавая существенные потери тепла, по этой причине здание превращается в совершенно непригодное для круглогодичного проживания.

Помимо ощутимой жилищной неблагоустроенности, которая ощущается жильцами, при постоянном промерзании пустотелая свая может быть прямо вытолкнута наверх, за счет чего может пойти существенный перекос в конструкции самого дома.

Выбор подходящего утеплителя

Для обеспечения дому на сваях достойной теплоизоляции применяются сразу несколько утепляющих материалов, которые отличаются по многим функциональным характеристикам.

По степени влагостойкости выделяются следующие утеплители:

• утепляющие материалы, обладающие повышенной степенью влагостойкости;
• гигроскопичные, требующие создания дополнительной степени защиты от неприятных последствий воздействия влаги при помощи специальной пленки, которая обладает влагоизоляционными свойствами. Этот факт обязательно нужно учесть, ведь коррозийный процесс прочных железобетонных и пустотелых металлических свай ускорится при условии постоянного соприкосновения с достаточно влажным утеплителем, начнется разрушение теплоизолятора и самого основания.

Основные разновидности высококачественных утеплителей

В качестве эффективного утепления каркасной конструкции могут применяться следующие строительные материалы:

• Влагопроницаемая минеральная вата;
• Удерживающий тепло пенопласт;
• Качественный пенополистирол;
• Плотный керамзит.

Пенопласт и его технические качества

Пенопласт является материалом, обладающим достаточно пористой структурой. Эта разновидность утеплителя является достаточно востребованной, что напрямую связано с ее оригинальными свойствами, которые способствуют ускорению сдачи объекта в эксплуатацию: достаточная простота установки;

• быстрота настила;
• доступность (этот материал гораздо менее затратный, нежели).

Все эти вышеперечисленные качества и относительная доступность обусловлены простотой укрепления одинаковых пенопластовых плит, которые равномерно укрепляются по всему периметру созданного основания с применением особой клеящейся основы либо обычной битумной мастики, которая наносится на внешнюю сторону ростверка.

Образовавшиеся стыки в местах надежного соединения этих плит надежно закрываются обычной монтажной пеной. Единственный выявленный минус этого материала заключается в том, что его плиты крошатся при нарезании, именно по этой причине целесообразнее всего будет применять их целиком.

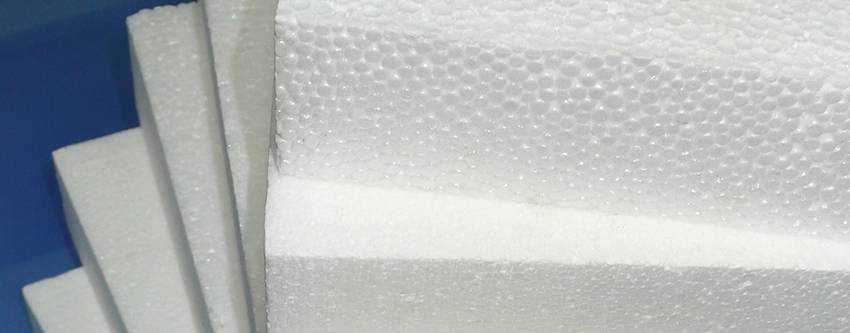

Пенополистирол и его качества

Лидирующие позиции среди утепляющих материалов занимает пенополистирол, наличие положительных качеств переоценить достаточно сложно. Он достаточно легковесен, его удобно нарезать ножом, все эти качества делают его довольно простым в монтаже, для его надежной фиксации на стене применяют дюпель либо клей. Стоит также отметить его легкое противостояние нагрузкам и низкие паропроницающие свойства.

Плохие теплопроводящие качества помогут длительное время сохранять тепло в жилище. Многие отмечают удобство этого материала в действии, ведь он абсолютно не крошится при нарезании. Именно поэтому многие предпочитают использовать постоянно этот высокопрочный материал для сезонного утепления свайной опоры.

Теплоизоляция пола первого этажа

Если вы решили построить дом на винтовых сваях своими руками, то особое внимание нужно уделить утеплению пола первого этажа. Конструктивный пирог деревянного пола на втором этаже не требует такой тщательной теплоизоляции

Как правило, строительство домов на сваях ведётся с использованием подшивки балок. Для этого по прикреплённым снизу к лагам рейкам укладываем плиты OSB или фанеру. Конструкция в разрезе будет напоминать букву Ш.

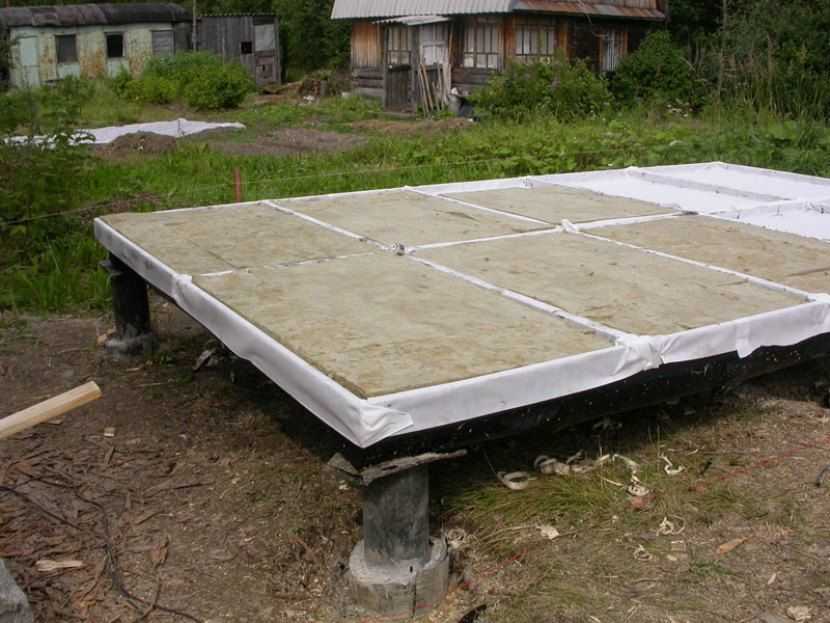

Схема пирога деревянного пола на лагах с утеплением

Теперь можно приступать к устройству гидро- и пароизоляции. Для этого делаем следующее:

1. Поверх лаг расстилаем гидроизоляционную плёнку так, чтобы она провисла в просветы между лагами. Можно использовать мембранную гидроизоляцию или обычную плёнку.
2. Укладываем в промежутки между лагами (поверх плёнки) теплоизоляционный материал. Для этих целей подойдёт минеральная вата. Если вы хотите хорошо утеплить свой дом на сваях, то лучше используйте базальтовую вату.
3. Гидроизоляционную плёнку на лагах нужно зафиксировать степлером.
4. Конструктивный пирог пола первого этажа в доме на сваях должен включать пароизоляцию. Если вы ведёте строительство своими руками, то не забывайте, что пароизоляционный материал укладывается с нахлёстом 150 мм. Стыки обязательно проклеиваются.

Вышеописанным способом выполняется строительство пола первого этажа в любом помещении, будь то ванная, кухня или жилая комната. Что касается конструктивного пирога пола второго этажа, то его можно делать без тепло- и гидроизоляционного материала. Но в ванной и других местах с влажными процессами стоит заложить в конструкцию пола гидроизоляционный слой.  В предложенном ниже видео вы можете более детально узнать об устройстве пола дома на сваях своими руками.

Укладка напольного покрытия

Пример укладки шпунтованных досок финишного покрытия

Следующий слой конструктивного пирога делается доской толщиной 3 см. При укладке досок своими руками соблюдайте шаг  40-50 см. Такая обрешётка по лагам позволит получить вентиляционный зазор. Крепить доски к лагам можно саморезами.

Дальше строительство пола в доме ведём в таком порядке:

1. На обрешётке из досок выполняем укладку чернового пола. Это может быть шпунтованная или обычная доска. Крепим её к обрешётке саморезами.
2. По доскам своими руками можно укладывать приобретённое напольное покрытие.

Поскольку в ванной и санузле лицевым слоем пола будет плитка, то для выравнивания поверхности на черновые доски лучше настелить фанеру или ОСП. При этом в конструктивный пирог в таких помещениях нужно заложить дополнительную гидроизоляцию, которую укладывают по фанере.

Тёплый пол каркасного дома

Своими руками можно выполнить тёплый пол в доме на сваях. На предложенном ниже видео это не показано, но процесс несложный и проходит в такой последовательности:

1. Конструктивный пирог тёплого пола включает такой же несущий деревянный каркас, как и для пола без подогрева, с той лишь разницей, что листы фанеры укладываются не на доски подшивки, а на черепные бруски, прикреплённые к лагам саморезами по бокам. Можно использовать черепной брусок сечением 30х30 мм и крепить с шагом 15-20 см.
2. После укладки фанеры на бруски и выполнения гидроизоляции в просвет между лагами укладываем пенополистирол. Верхняя поверхность пенополистирольных плит должна быть в одном уровне с верхом лаг.
3. Далее нужно уложить слой пароизоляционный плёнки, заведя её на стены выше предполагаемого уровня чистового пола.
4. Поверх плёнки настилаем армирующую сетку и заливаем её тонким слоем цементного раствора.
5. Затем на отражающий слой из фольгоизола выкладываем нагревательные маты системы тёплого пола. Выполняем бетонную стяжку.
6. Производим укладку напольного покрытия. Если пол делается в ванной или на кухне, то можно использовать плитку.

Подробнее о том, как сделать пол в каркасном доме, можно посмотреть в предложенном видео:

https://youtube.com/watch?v=SYV5vkZOWZk

Винтовые сваи

Свайный фундамент устраивается, когда грунт слабый или мы наблюдаем высокий уровень грунтовых вод. Его применяют при значительном перепаде высот. Но часто люди выбирают свайный фундамент просто в целях экономии, и простоты монтажа.

Винтовые сваи для фундамента.

Винтовые сваи — это металлические трубы с винтом на конце. Такие сваи стоят недорого и быстро устанавливаются механическим путем профессиональной бригадой или вручную бригадой гастарбайтеров.

Сверху на каждую сваю надевается регулируемый оголовник, если дом предполагается выполнять из бруса или поставить сруб. При просадке части дома, подрегулировав оголовник, можно исправить положение.

Регулируемый оголовник для винтовых свай.

Если же дом предполагается строить каркасный из щитов, поверх свай приваривается рама, на которую и будут опираться все несущие конструкции.

Рама, на которую будет опираться вся конструкция каркасного дома.

Фундамент на винтовых сваях имеет как свои плюсы, так и минусы.

К плюсам можно отнести:

• невысокую стоимость конструкции;
• быстрое возведение;
• надежность фундамента при высоких грунтовых водах;
• устройство дешевого фундамента при значительном перепаде высот;
• невысокие расходы на доставку.

Лучше выбирать оцинкованные сваи. Хотя такие сваи более дорогие, но они более устойчивы к коррозии и прослужат дольше. Неоцинкованные сваи могут прогнить уже через 15 лет, и вы должны будете ремонтировать фундамент.

Минусы свайного фундамента:

• холодное подполье;
• возможное пучение грунта, выталкивающего сваи, попадающие в зону промерзания;
• возможная осадка дома;
• коррозия свай.

Основная проблема свайных фундаментов – это холодное подполье. Подполье получается холодным из-за того, что перекрытие поднято над землей и под ним остается свободное пространство.

Часто строители оставляют цоколь открытым до «лучших времен», поскольку не хватает средств и времени, чтобы его утеплить. Важнее достроить сначала дом, провести туда отопление, выполнить внутреннюю отделку.

Для утепления пола первого этажа есть несколько приемов:

• утеплить пол снизу под домом;
• утеплить цоколь;
• сделать теплый пол.

Каждый из этих способов можно применить для утепления.

Какой утеплитель использовать

Утеплитель для пола каркасного здания на свайном фундаменте, кроме способности хорошо удерживать тепло, должен быть легким, простым в укладке и обладать отличной влагостойкостью.

Пенопласт

Достаточно хороший утеплитель, получивший широкое распространение из-за своей дешевизны

Однако следует взять во внимание, что замерзание пропитанного влагой пенопласта провоцирует его постепенное разрушение. В результате его теплоизоляционные характеристики резко падают, и холод получает прямой доступ в помещение

Использовать пенопласт разрешается только в комбинации с надежной влагозащитой.

Пеноплекс

Экструдированный пенополистирол является более дорогой модификацией пенопласта. Для него характерны отличные прочностные качества и практически полное отсутствие водопоглощения. Это позволяет материалу стойко переносить низкие температуры в условиях постоянной влажности. Для сообщения пеноплексу огнестойких качеств в его состав вводятся антипирены.

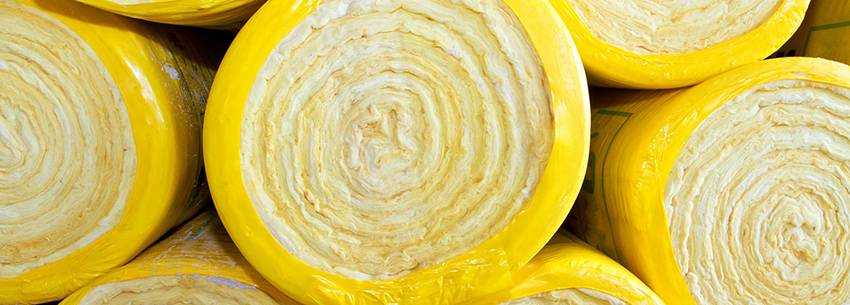

Минеральная вата

Отличный вариант, чтобы обустроить теплый пол в каркасном доме. Для этого материала характерны высокие теплоизоляционные характеристики и абсолютная не горючесть. Минеральная вата не боится никаких биологических воздействий.

В качестве утеплителя строители предпочитают применять минеральную ватуИсточник krutopol.com

Слабые стороны материала:

• Плохая переносимость влаги. Попадание на поверхность утеплителя воды провоцирует его проседание и снижение теплоизоляционных характеристик.
• Дороговизна. За приобретение минеральной ваты придется выложить на порядок больше денег, чем за пеноплекс.

Выпускают этот материал в форме плит и рулонов. Первый вариант более удобен для проведения теплоизоляции пола в здании на свайном фундаменте. Плиты имеют преимущество в жесткости и сопротивляемости механическим воздействиям.

Керамзит

В домах на винтовых сваях этот утеплитель применяется довольно редко, что объясняется его невысокими теплоизоляционными характеристиками. Чтобы добиться нужной утепляющего эффекта, приходится насыпать слой приличной толщины: это скрадывает жилое пространство и утяжеляет общий вес конструкции. Тех, кто все же решается применять керамзит для утепления пола на сваях, прельщает значительная простота его укладки.

Выбор типа теплого пола

Правильное устройство системы теплого пола сэкономит затраты на отопление и создаст в доме комфорт и уют. Это, пожалуй, самый правильный вариант устройства отопления помещения, так как нагревается нижняя часть помещения.

После решения делать теплый пол следует выбрать его тип: водяной или электрический.

Электрический теплый пол

Отличается быстрой установкой и простотой подключения. Существенным недостатком является дороговизна электроэнергии, что делает затраты на отопление помещения высокими.

Электрический теплый пол устанавливают под поверхностью пола свободного от мебели. Его установка под диваном, шкафами и кроватью не эффективна и кабеля могут перегореть от перегрева. При расчете мощности системы учитывается, что на один квадратный метр площади расходуется 0,1 кВт энергии. На обогрев комнаты стандартных размеров (14-16 кв. м.) может понадобиться 1,5 кВт электричества.

Электрический кабельный теплый пол

Выделяют два основных вида электрической системы теплого пола:

• кабельный;
• пленочный.

Принцип обогрева бывает инфракрасным и конвекционным.

Установка такой системы проводится в стяжке. Сверху используют практически все виды напольного покрытия. Это может быть керамическая плитка, линолеум, ламинат. Нежелательным покрытием считается натуральный паркет или пробковый пол. Эти материалы могут рассохнуться, к тому же пробка не очень хорошо пропускает тепло.

Выбирая кабельный пол, следует учитывать его электромагнитное излучение. В жилых помещениях рекомендуется применять двухжильный провод, негативное влияние которого на организм человека меньше.

Пленочный электрический пол можно устанавливать без стяжки. Его расстилают непосредственно под напольное покрытие. Это значительно ускоряет процесс его установки и снижает трудозатраты.

К преимуществам электрической системы теплого пола относится отсутствие стяжки или очень тонкий ее слой, быстрота монтажа и мгновенный разогрев.

Установка электрического пола с помощью кабеля

Существуют и недостатки. Это высокое потребление электричества и зависимость от его постоянного наличия. Не рекомендуется устанавливать в комнатах с повышенной влажностью.

Водяной теплый пол

Эксплуатация водяного теплого пола дешевле. Обогрев происходит от теплоносителя, который нагревается газовым или твердотопливным котлом. Работа системы не так зависима от электричества, особенно при использовании котла на дровах или угле.

Стандартный монтаж водяного пола предусматривает его укладку в бетонную стяжку, размер которой составляет 5-7 см. Это ограничивало его устройство в каркасных домах, где технически сложно и нецелесообразно заливать пол или перекрытие цементно-песчаным раствором. Поэтому и была придумана более инновационная система – легкий водяной пол, который проводится без стяжки.

Он имеет ряд преимуществ:

• меньший вес конструкции, что позволяет проводить монтаж теплого пола в каркасном или деревянном доме
• система готова к эксплуатации сразу после установки;
• меньшая толщина слоя пола;
• возможность выполнения по индивидуальному заказу.

Существуют два типа легкого теплого пола:

• деревянный;
• пенополистирольный.

Стоимость деревянной системы дешевле, но ее монтаж более трудоемкий. Используется для установки по лагам. Толщина конструкции небольшая и не несет дополнительную нагрузку на конструкцию дома. Для большей эффективности на деревянное перекрытие дополнительно устанавливают утеплитель с отражающей фольгой.

Установка маячков при монтаже водяного пола

Для предотвращения направления теплого воздуха вниз используют систему легкого теплого пола с пенополистиролом. Алюминиевые пластины фиксируются на его мягком слое, а сверху конструкция накрывается гипсоволокнистым влагостойким листом.

Чтобы управлять системой водяного пола используют громоздкое дополнительное оборудование, которое позволяет отключать систему в каждой комнате отдельно.

Пошаговая инструкция по самостоятельной теплоизоляции пола

• В первую очередь, приступают к монтажу чернового пола. С этой целю на лаги набиваются деревянные брусья, являющие собой основание. Затем происходит монтаж деревянного настила из досок. Все деревянные элементы в обязательном порядке должны быть пропитаны антибактериальной жидкостью.
• Если утеплителем будет служить пеноплекс или пенопласт, можно обустроить сетчатый черновой пол. Сетка должна иметь значительный запас прочности для того, чтобы масса утеплителя ее не повредила.

• Следующий этап — защита материала ростверка от проникновения влаги. С этой целью укладывается гидроизоляционный материал — это может быть пленка из полиэтилена или мембранного материала, либо рубероид. Его нужно расположить таким образом, чтобы образовать нахлесты без щелей. Между брусьями лаг материал должен свободно провисать, без натяжения. Стыки нужно обязательно герметизировать строительным скотчем. Поверх гидроизоляции настилается утепляющий слой, который должен быть обустроен таким образом, чтобы избежать образования зазоров между фрагментами утеплителя.
• На уложенный теплоизоляционный материал настилается очередной пленочный слой. На этот раз он будет играть роль защиты от пара, а также воды и капель конденсата, которые неизбежно будут поступать со стороны жилых помещений здания. Укладывают ее также внахлест. Фиксацию можно произвести при помощи скоб строительного степлера.
• Когда «пирог» утепления полностью уложен, можно начинать монтаж чистовых полов. Можно использовать фанерные листы, половые доски или же ДСП.

К одним из недорогих материалов можно отнести сосну. Осина и дуб будут стоить несколько дороже. Доски из данных пород дерева отличаются длительным сроком службы, они надежные и крепкие

При покупке нужно обратить особое внимание на показатель влажности древесины, он не должен превышать 20%. В противном случае облицовка пола начнет покрываться трещинами по мере ее усыхания

Утепление снаружи

В уже возведенных свайных постройках пространство под полом, как правило, приходится утеплять снаружи.

Порядок укладки слоев следующий:

• Крепление к лагам пленки для обеспечения пароизоляции, с нахлестом от 10 сантиметров и выше. Крепят данный слой либо на клей, либо на строительные скобы.
• Обустраивается теплоизоляционный слой. Он закрепляется на основание из дерева при помощи саморезов.
• Сверху утепляющий материал должен быть закрыт прослойкой мембранной ткани, которая сможет защитить его и от продувания, и от проникновения влаги извне.

В здании, стоящем на винтовых сваях, нет нужды обустраивать настоящий цоколь. Вполне можно обойтись установкой имитации, называемой забиркой. Это декоративный элемент, служащий одновременно и для отделки дома, и для повышения его тепловой изоляции. Пространство подполья не будет подвергаться снежным заносам, ветра и сквозняки будут тоже не страшны. Использование забирки позволяет сэкономить на материале для утепления, поскольку требуемый слой его будет меньшим.

Оформление декоративного цоколя производят одним из следующих способов:

• Крепление на каркас. Подобная забирка монтируется максимально быстро и просто. К сваям прикрепляется каркас, состоящий из металла или деревянных брусьев. Поверхность гидроизолируют рубероидом, а поверх него монтируют листы пластика, которые производятся с разнообразными рисунками. Пластик может быть закреплен саморезами (на металлический каркас) или гвоздями (на деревянную обрешетку).
• Создание кладки из кирпича. Необходимо построить так называемый «ложный цоколь», с толщиной стен в половину кирпича. Перед его укладкой создается «подушка» из хорошо утрамбованного песка. Кладка гидроизолируется рубероидом. Взамен кирпича можно класть газо- или пеноблоки, отличающиеся высоким уровнем тепловой изоляции. Блочный цоколь нужно обязательно оштукатурить, чтобы строительный материал не разрушался от осадков и времени.
