Как подключить амперметр

Подсоединение цифрового вольтамперметра

Как правильно подключить электросчетчик к проводам

Существует интересный цифровой модуль для постоянного тока, совмещающий функции вольтметра и амперметра в одном устройстве. Вольтамперметрам под силу одновременно показывать и ток, и напряжение при правильном подсоединении.

Пример такого прибора – модель DSN—VS288, состоит из:

  • самого измерительного устройства;
  • 2-проводного кабеля (вход и выход амперметра);
  • 3-проводного кабеля (питание прибора и измерение напряжения).


Вольтамперметр DSN-VS288

Измеряемый диапазон ампервольтметра:

  • от 0 до 100 В по напряжению,
  • от 0 до 10 А по току.

Так как питающее напряжение прибора – 3,5-30 В, схема его включения различается:

  1. При необходимости подсоединить прибор в цепь, напряжение которой лежит в пределах между 3,5 и 30 В, общее питание одновременно используется и для прибора. Черный провод 2-проводного кабеля идет к «минусу», красный – к нагрузке и от другого вывода нагрузки к «плюсу». На 3-проводном кабеле: желтый и красный – соединяются вместе на «плюсе» источника, а черный – остается свободным;
  2. Если напряжение ИП больше или меньше диапазона питания прибора, то вольтамперметр надо подсоединить к индивидуальному ИП. Двухпроводный кабель подключается аналогично, у трехпроводного –красный и черный – идут на «плюс» и «минус» своего ИП, а желтый – на «плюс» основного ИП.


Схемы присоединения DSN-VS288

Каждый тип амперметра подключается по одному принципу, но с обязательным учетом количественного значения измеряемого тока и выбором для этого соответствующих приборов и приспособлений.

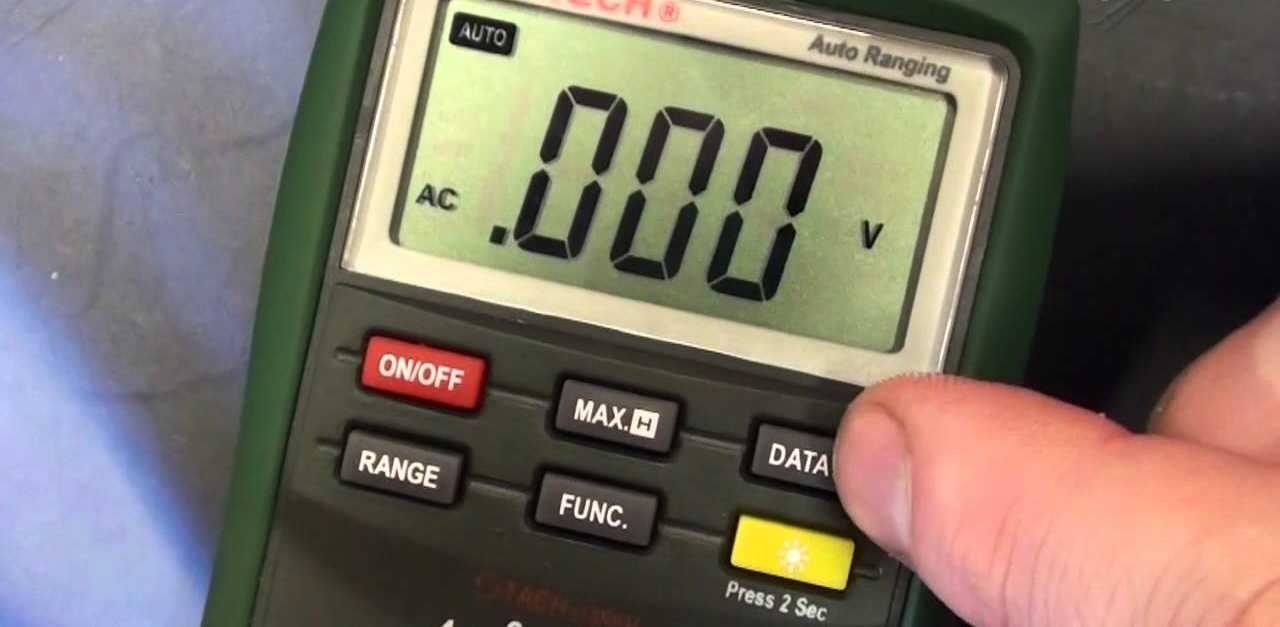

Какой мультиметр выбрать для автомобиля

Мультиметр — портативное устройство, которое содержит в себе вольтметр, амперметр и другие функции. Он стает незаменимым для радиолюбителей и автовладельцев. Для последних он стал важным прибором, способным проверить и отремонтировать большее количество современной автоэлектроники и проводку.

Для автомобиля подойдет любой специализированный мультиметр, обладающий дополнительными функциями, которые отличают его от обычного. Чтобы разобраться с этим лучше, нужно понять, какие задачи он чаще всего решает.

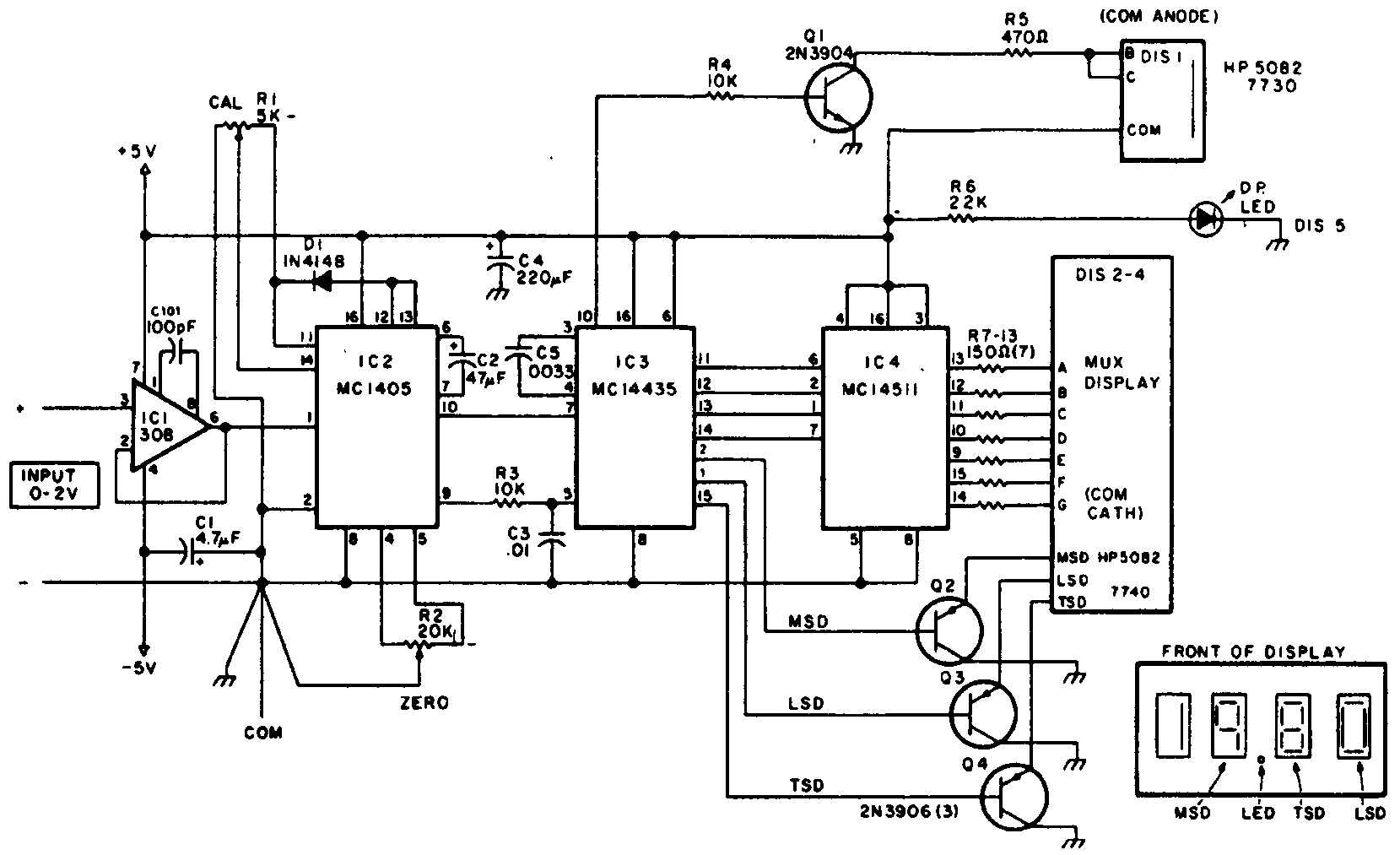

Схема цифрового вольтметра постоянного тока для определенного диапазона

Наиболее часто прибор применяют для определения утечек из аккумулятора. Такой проверке должны быть подвержены все аккумуляторы, обладающие сильными потерями заряда за короткие промежутки времени. Минимальное значение утечки должно составлять 70 мА. Большее значение свидетельствует о том, что какой-то прибор является проблемным или в цепи проводки есть поврежденный участок.

Для диагностики проделывают следующее:

  • Выключить все элементы автомобиля, которые используют энергию аккумулятора;
  • Настроить прибор на измерение постоянного тока и выбрать максимальное значение;
  • Ослабить провод на минусовой клейме и подсоединить туда щупы;
  • Отключить провод от клеймы так, чтобы ток протекал через мультиметр;
  • Замерить значения, которые не должны превышать 70 миллиампер.

Устройство для автомобиля

В случае, когда значения не ниже 70, стоит искать участок с проблемами. Для этого аппарата подключается так же, как и в способе выше, поочередно отключаются предохранители и снимаются показания. Если один из предохранителей показал значение ноль при его отключении, то проблема в нем.

Если же все узлы были проверены и оказались исправны, то проблема кроется в самой проводке. Она также проверяется мультимером для поиска неисправного кабеля. Этот процесс состоит из следующих этапов:

  • На глаз оценить состояние проводов;
  • Определить проблемный участок;
  • Один конец мультиметра присоединяется к клейме аккумулятора, а другой — к прибору, который находится на другой стороне кабеля;
  • Установить прибор в нужное состояние и устроить прозвонку участка провода;
  • При наличии звукового сигнала провод исключается из проблемных, так как с ним все хорошо.

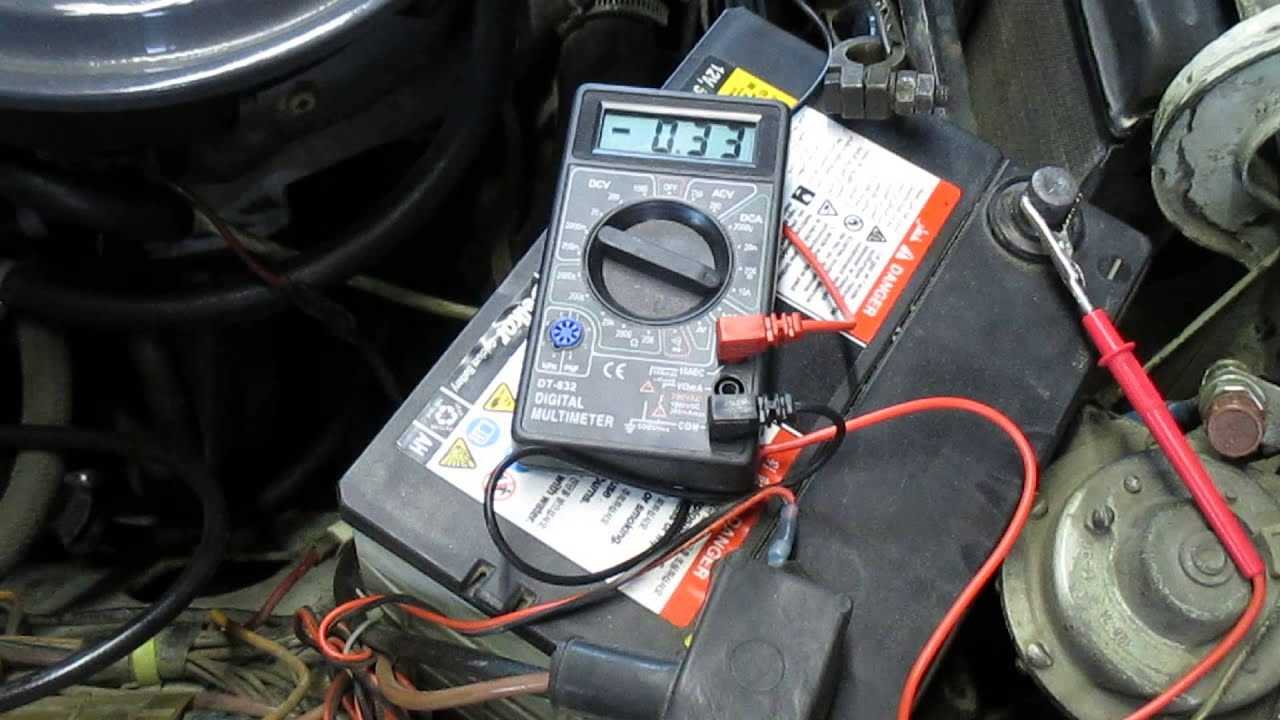

Проверка аккумулятора мультиметром

Важно! При изменении параметров низковольтных сетей иногда может потребоваться специальный инструмент — милломметр. Еще одна важная функция мультиметра — прозввон мотора авто и измерение его параметров

Любой автомобильный мультиметр должен уметь проводить диагностику двигателя на минимальном уровне

Еще одна важная функция мультиметра — прозввон мотора авто и измерение его параметров. Любой автомобильный мультиметр должен уметь проводить диагностику двигателя на минимальном уровне.

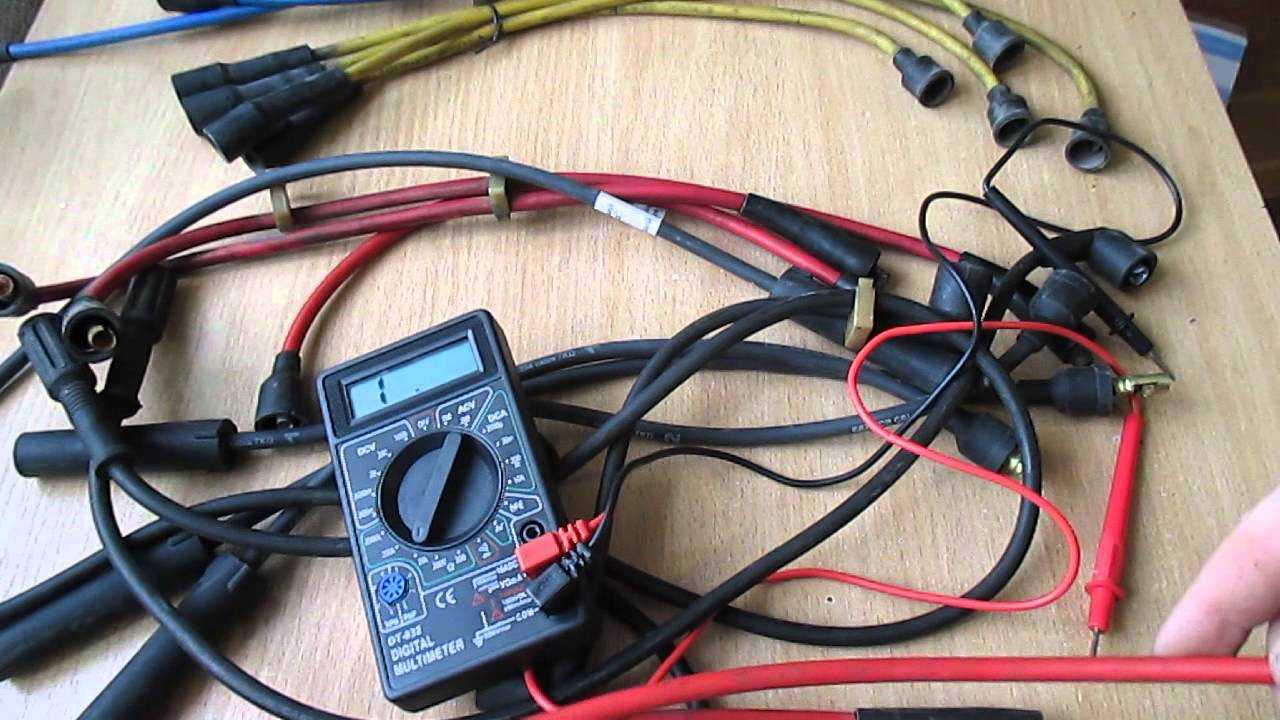

Прозвон отсоединенных кабелей авто

Как работают амперметр и вольтметр

Учимся легко считать потребляемую мощность электроприбора

Рассмотренные выше конструкции пригодны для создания одного и другого прибора. Разница – не только в схеме подключения. Отличаются разметка и сопротивление индукционной катушки. Встроенным резистором ограничивают силу тока/ мощность в амперметре/ вольтметре, соответственно.

В первом варианте он выполняет функции шунта. Параллельное подсоединение с минимальным электрическим сопротивлением обеспечивает прохождение большей части тока именно по этой цепи. Этим защищают индуктивный элемент от повреждений.

Во втором – подбирают сопротивление, во много раз превосходящее соответствующий показатель катушки. Другой особенностью является выбор материала резистора с минимальным изменением рабочих параметров при росте (уменьшении) температуры.

Приборы для измерения силы тока

Амперметр – это устройство для определения силы как постоянного, так и переменного тока в электрической цепи. Исходя из предназначения приборов для определенных величин тока, различают амперметры, миллиамперметры и микроамперметры.

В зависимости от принципа действия и особенностей применения, различают следующие виды амперметров. Рассмотрим детально их специфику и основные параметры:

аналоговые амперметры, в которых предусмотрена магнитоэлектрическая система. Они производятся на базе катушки из тонкой проволоки, вращающейся между магнитными полюсами. В процессе прохода тока через катушку она фиксируется под воздействием вращающего момента, значение которого пропорционально величине тока. В устройстве предусмотрена специальная пружина, которая препятствует повороту катушки, а упругость пружины пропорциональна углу вращения. При установлении баланса данные моменты выравниваются, а стрелка устанавливается на значении, пропорциональном величине тока на данный момент.

Преимуществом аналоговых приборов является то, что нет необходимости в обеспечении независимого питания для определения результата, поскольку в процессе измерения используется питание непосредственно электроцепи, которая замеряется. Также плюсом выступает повышенная чувствительность. Среди минусов следует назвать длительное время для фиксации стрелки в устойчивом положении.

электромагнитные – разработаны в виде механизмов с зафиксированной катушкой, по которой проходит ток. Также предусмотрено несколько сердечников на оси. Приборы предназначены для фиксации измерительными щупами постоянного тока. Элементами устройств являются измеритель и шкала с промаркированными делениями.

Несомненными плюсами такого типа приборов является возможность измерения силы переменного и постоянного тока, а также удобство использования. Недостатками считаются низкая чувствительность, вследствие чего они используются в сферах, где нет необходимости в сверхточных показателях;

  • электродинамические приборы – их принцип действия базируется на взаимодействии магнитных полей напряжения, протекающего по зафиксированной и вращающейся катушками. В устройствах применяется одновременное и попеременное включение катушек, использоваться прибор может при повышенных частотах до 200 Гц. Приборы обладают чувствительностью к посторонним магнитным полям, поэтому измерения не отличаются высокой точностью, причем замеры рекомендуется проводить в отдалении от прочих источников магнитного поля;
  • ферродинамические – являются одними из наиболее современных и используемых типов амперметров, поскольку практически не реагируют на прочие магнитные поля и отличаются прочностью. Элементами устройства выступают замкнутый магнитопроводник из ферромагнитного материала, сердечник в основании и зафиксированная катушка. Основная сфера использования приборов такого вида – оборона и комплексы обеспечения безопасности, поскольку они обеспечивают высокую точность полученного результата измерений;
  • цифровые амперметры – современные модернизированные устройства, имеющие высокую популярность благодаря удобству использования и точности показателей. Благодаря устойчивости цифрового мультиметра к внешним условиям, температуре и изменениям давления, его можно использовать в условиях вибрации и тряски. Также они подлежат использованию в горизонтальном и вертикальном положениях, что не отражается на точности результата.

Watch this video on YouTube

Полученные данные в цифровом виде позволяют отслеживать и контролировать показатели автоматически даже при отсутствии оператора.

Разбираясь в вопросе, для чего нужен прибор амперметр, следует отметить, что его ключевой и единственной функцией является измерение силы постоянного и переменного тока на конкретном участке электрической цепи. На основании полученных данных можно делать научные выводы, а на практике приборы применяются для повышения эффективности и производительности различных устройств на основании полученных данных.

Амперметры широко используются на промышленных предприятиях, осуществляющих выработку и распределение электро- и тепловой энергии

Также предназначение прибора немаловажно в сферах:

  • электролаборатории;
  • автомобилестроительная отрасль;
  • точные науки;
  • строительная сфера.

Также приборы широко используются в быту. К примеру, специалисты, занимающиеся ремонтом автомобилей, замеряют при помощи амперметра значения электропотребления различных устройств.

Как подключить к блоку питания цифровой вольтметр, амперметр (Китайский модуль) своими руками.

Тема: как поставить измеритель тока и напряжения на источник питания.

Достаточно удобно, когда на блоке питания установлен индикатор, показывающий постоянное напряжение и ток. При питании нагрузки всегда можно видеть падение напряжения, величину потребляемого тока. Но не все источники питания оснащены амперметрами и вольтметрами. У покупных, более дорогостоящих блоков питания они имеются, а вот у дешевых моделях их нет. Да и в самодельных БП их не всегда ставят. Сегодня имеется возможность приобрести за небольшие деньги цифровой модуль измеритель индикатор постоянного тока и напряжения (Китайский вольтметр амперметр). Стоит этот модуль в пределах 3х баксов. Купить его можно посылкой из Китая, на ближайшем радиорынке, магазине электронных компонентов.

Сам этот Китайский цифровой модуль вольтметра, амперметра измеряет постоянный ток (до 10, 20 ампер, в зависимости от модели) и напряжение (до 100, 200 вольт). Он имеет небольшие, компактные размеры. Легко может монтироваться в любые подходящие корпуса (нужно вырезать соответствующее отверстие и просто его туда вставить). На задней части, на плате имеются два подстроечных резистора, которыми можно производить коррекцию показаний измеряемых величин тока и напряжения. Точность у этого цифрового Китайского модуля вольтметра и амперметра достаточно высока — 99%. Экран имеет трехсимвольное табло красного (для напряжения) и синего (для тока) цвета. Этот блок питается от постоянного напряжения от 4 до 28 вольт. Потребляет мало тока.

Сама установка, электрическое подключение к схеме блока питания достаточно проста. На измерительном модуле тока и напряжения имеются такие провода: три тонких провода (черный минус и красный плюс питания модуля, жёлтый для измерения постоянного напряжения относительно любого черного), два толстых провода (черный минус и красный плюс для измерения силы постоянного тока).

Этот Китайский модуль амперметра, вольтметра можно питать как от самого источника, на котором измеряем электрические величины, так и независимым блоком питания. Итак, после монтажа в корпус измерителя мы спаиваем вместе два чёрных провода (тонкий и толстый), это будет общий минус, который мы и припаиваем к минусу блока питания. Спаиваем вместе тонкие провода красного и желтого цвета, подсоединяем их к выходу (плюса) источника питания. К толстому красному проводу, относительно спаянных чёрных проводов, подключаем саму электрическую нагрузку (это будут провода выхода блока питания).

Важно заметить, что для правильного измерения постоянного тока важна полярность токовых проводов. То есть, именно толстый красный провод должен быть выходом блока питания. В противном случае данный цифровой амперметр будет показывать нули на своем табло

На обычном блоке питания (без функции регулирования напряжения) на индикаторе можно отслеживать только падение напряжения. А вот на регулируемом источнике питания будет хорошо видно, какое напряжение вы сейчас имеете при его выставлении

В противном случае данный цифровой амперметр будет показывать нули на своем табло. На обычном блоке питания (без функции регулирования напряжения) на индикаторе можно отслеживать только падение напряжения. А вот на регулируемом источнике питания будет хорошо видно, какое напряжение вы сейчас имеете при его выставлении.

Видео по этой теме:

P.S. В целом подключение этого цифрового Китайского модуля вольтметра, амперметра на должно составить труда. При последующем использовании вы оцените его работу, вам она понравится. Наиболее популярным считается трёхсимвольный измерительный блок, хотя немного подороже будет стоит четырехсимвольный, у которого точность измерения уже не 99%, а 99,9%. Данные цифровые модули, измеряющие постоянный ток и напряжение, бывают и отдельного типа, то есть один такой блок является либо амперметром или вольтметром. Экран у них побольше.

Для чего контролировать ток заряда в аккумуляторе

Применение измерительного прибора можно рассмотреть на примере типовой технологической операции. Обслуживаемый автомобильный аккумулятор заражают по специальной методике. Устанавливают и поддерживают величину тока на уровне 10% от указанной в паспортных данных емкости. Это предотвращает чрезмерно активное выделение взрывоопасных газов. Продолжительность процедуры (24 часа и более) подразумевает необходимость дополнения прибора средствами автоматического отключения.


Как подключить амперметр «ТК-1382» к зарядному устройству

С помощью приведенных сведений можно самостоятельно выбрать подходящий прибор, выполнить измерения, собрать схему шунтирования. На стадии предварительной подготовки следует уточнить предполагаемый рабочий диапазон, условия эксплуатации. При покупке рекомендуется изучить официальные инструкции производителя.

Типы амперметров

Исходя из вида отсчетного устройства амперметры делятся на приборы с:

— со стрелочным указателем;

— со световым указателем;

— с пишущим устройством;

— электронные устройства.

По принципу действия амперметры разделяются на:

1. Электромагнитные – предназначены для использования в цепях постоянного, переменного тока. Обычно используются в привычных электроустановках переменного тока с частотой 50 Гц.

2. Магнитоэлектрические — предназначены для фиксации силы тока малых значений постоянного тока. Они имеют магнитоэлектрическое измерительное устройство и шкалу с проградуированными делениями.

3. Термоэлектрические приборы предназначены для измерения силы тока в цепях высоких частот. В состав таких приборов входят магнитоэлектрический механизм, выполненный в виде проводника, к которому приваривается термопара. Протекающий по проводку ток вызывает его нагрев, который фиксируется термопарой. Формирующееся излучение своим влиянием вызывает отклонение рамки на угол, который пропорционален силе тока.

4. Ферродинамические приборы — состоят из замкнутого магнитопровода, выполненного из ферромагнитного материала, сердечника и неподвижной катушки. Характеризуются высокой точностью измерения, надёжностью конструкции и низкой чувствительностью к воздействию электромагнитных полей.

5. Электродинамические устройства предназначены для замеров величины силы тока в цепях постоянного / переменного токов повышенных частот (до 200 Гц). Они чувствительны к перегрузкам и внешним электромагнитным полям. Но из-за высокой точности замеров их используют в роли контрольных приборов для поверки действующих амперметров.

6. Цифровые амперметры – современная модель приборов, сочетающая преимущества аналоговых приборов. На сегодня такие устройства завоевывали лидирующие позиции. Это объясняется удобством в работе, легкостью использования, небольшими размерами и высокой точностью получаемых результатов измерений. Кроме того, цифровые приборы можно использовать в разнообразных условиях: он не боится тряски, вибрации и пр. воздействий.

Рассмотрим несколько амперметров разных производителей и разных типов:

1. Амперметры Ам-2 DigiTOP

Технические характеристики:

— Количество входов 1

— Измеряемый переменный ток 1 …50 А

— Погрешность измерения 1%

— Дискретность индикации 0,1 А

— напряжение питания -100…-400 В, 50 (+1) Гц Габаритные размеры 90x51x64 мм

Работоспособность и долговечность бытовой электротехники зависят от качества получаемой электроэнергии. Как правило, к выходу из строя электронной техники, будь то холодильники, телевизоры или стиральные машины, приводит повышение напряжения выше допустимых пределов. Наиболее опасно длительное повышение напряжения выше допустимой отметки. При этом выходят из строя блоки питания электронной техники, перегреваются обмотки электродвигателей, нередко происходит возгорание.

2. Амперметр лабораторный Э537

Данный прибор (амперметр Э537) предназначается для точного измерения силы тока в цепях переменного и постоянного тока.

Класс точности 0,5.

Диапазоны измерения 0,5 / 1 A;

Масса 1,2 кг.

Технические характеристики амперметра Э537:

Конечное значение диапазона измерений 0,5 А/1 А

Класс точности 0,5

Область нормальных частот (Гц) 45 — 100 Гц

Область рабочих частот (Гц) 100 — 1500 Гц

Габаритные размеры 140 х 195 х 105 мм

3. Амперметр СА3020

Цифровое устройство амперметр базовой модели выпускается в нескольких типовых модификациях в зависимости от базового значения параметров замеряемого тока. При заказе данной модели цифрового амперметра, требуется заявить, с каким базовым параметром силы тока Вам придётся работать: 1 А, 2 А или 5 А.

Базовые параметры замеряемого тока, Iн-1 Ампер (СА3020-1), 2 Ампер (СА3020-2) или 5 Ампер (СА3020-5);

Границы замеряемых токов от 0,01 Iн до 1,5 Iн;

Диапазон частот по замеряемым токам от 45 до 850 Герц;

Границы базовой допускаемой существующей погрешности ±0,2% к оптимальному значению параметров замеряемой силы тока;

напряжение по питанию — сеть переменного тока напряжением (85-260) Вольт и частотой (47-65) Герц или постоянное напряжение (120 — 300) Вольт;

Потребляемая устройством мощность не больше чем 4 ВА;

Размерные габариты 144x72x190 мм;

Масса не больше чем 0,55 кг;

Мощность, потребляемая измерительной цепью амперметров серии 3020, не превышает: для СА3020-1 – 0,12 ВA; для СА3020-2 – 0,25 ВA; для СА3020-5 – 0,6 ВA.

Общая характеристика

По конструкции амперметры делятся:

  • со стрелочной измерительной головкой без электронных схем;
  • со стрелочной измерительной головкой с использованием электронных схем;
  • с цифровым индикатором.

Приборы со стрелочной головкой

Наиболее распространены амперметры, в которых движущаяся часть прибора со стрелкой поворачивается на угол крена, пропорциональный величине измеряемого тока.

Амперметры бывают магнитоэлектрическими, электромагнитными, электродинамическими, тепловыми, индукционными, детекторными, термоэлектрическими и фотоэлектрическими.

Магнитоэлектрическими амперметрами измеряют силу постоянного тока; индукционными и детекторными — силу переменного тока; амперметры других систем измеряют силу любого тока. Самыми точными и чувствительными являются магнитоэлектрические и электродинамические амперметры.

Приборы со стрелочной головкой могут снабжаться дополнительными электронными схемами для усиления сигнала, подаваемого на головку (для измерения токов, существенно меньших чем ток полного отклонения головки, который для большинства магнитоэлектрических приборов составляет 50 мкА и более), защиты головки от перегруза и прочее.

Приборы с цифровым индикатором

Дополнительные сведения:

В последнее время приборы со стрелочной измерительной головкой стали вытесняться приборами с цифровым индикатором на основе жидких кристаллов и светодиодов.

Принцип действия стрелочной измерительной головки

Дополнительные сведения: Системы измерительных приборов

Принцип действия самых распространённых в амперметрах систем измерения:

В магнитоэлектрической системе прибора крутящий момент стрелки создаётся благодаря взаимодействию между полем постоянного магнита и током, который проходит через обмотку рамки (вращающий момент). С рамкой соединена стрелка, которая перемещается по шкале. Угол поворота стрелки прямо пропорционален силе тока, поэтому шкала магнитоэлектрического прибора линейна. Направление поворота стрелки зависит от направления протекающего через рамку тока, поэтому магнитоэлектрические амперметры непригодны для непосредственного измерения силы переменного тока (стрелка будет дрожать возле нулевого значения), и требуют правильной полярности подключения в цепи постоянного тока (иначе стрелка будет отклоняться левее нуля).

В электромагнитной системе прибора вращающий момент стрелки создаётся между катушкой и подвижным ферромагнитным сердечником, к которому прикрепляется указательная стрелка.

В электродинамической системе измерительная головка состоит из неподвижной и подвижной катушек, соединённых параллельно или последовательно. Взаимодействие между токами, которые проходят через катушки, вызывает отклонения подвижной катушки и соединённой с нею стрелки.

Во всех вышеуказанных системах угол поворота стрелки устанавливается при равенстве вращающего момента и момента сопротивления пружины.

Характеристики

Рассмотрим технические характеристики некоторых видов амперметров:

Ам-2 DigiTop

Технические данные:

  1. Отрезок измеряемого переменного тока 1-50 А
  2. Шаг деления — 0,1А
  3. Погрешность 1%
  4. Количество входов — 1
  5. Напряжение в сети от 100 до 400 В, 50Гц.

Долговечность работы бытовой техники часто зависит от качества энергии в электроцепи. Поэтому нужно следить за повышением напряжения в сети, которое нередко становится причиной выхода из строя приборов.

Важно! Длительное повышение напряжения может привести не только к неполадкам в блоке питания прибора, но и к его возгоранию!

Амперметр Э537

Лабораторный вариант амперметра Э537 предназначен для точных измерений величины силы постоянного и переменного тока в сети.

Технические данные:

  1. Диапазон измеряемой величины 0,5-1 А
  2. Класс точности — 0,5
  3. Диапазон нормальных частот от 45 до 100 Гц
  4. Диапазон рабочих частот от 100 до 1500Гц

Амперметр СА3020

Существует несколько модификаций этого амперметра в зависимости от параметров измеряемой силы тока. Когда заказывают данную модель, предварительно указывают базовую величину  — 1, 2 или 5 А.

Технические данные:

  1. Диапазон измеряемой силы тока — от 0,01 до 1,5А
  2. Диапазон частот по замеряемым токам от 45 до 850 Герц;
  3. Погрешность 0,2%
  4. Напряжение по питанию сети для переменного — от 85 до 260В, для постоянного — от 120 до 300В.
  5. Мощность, потребляемая прибором, не более 4 ВА.

Отличия амперметров различных конструкций

Магнитоэлектрическая система

В отличие от предыдущего прибора амперметр переменного тока в своей основе имеет электромагнитную систему. Наиболее часто такие устройства используются в сетях на 50-60 Герц. Устройство амперметра  предполагает наличие одного либо двух сердечников, соединенных с стрелочным механизмом. Преимуществом конструкции является универсальность, позволяющая помимо переменного измерять и постоянный ток. Сопротивление амперметра электромагнитного типа выше, чем у других моделей, что отражается в худшую сторону на точность результата. Шкала нелинейная, поэтому  показания амперметра считать затруднительно. В некоторых случаях в первой половине шкалы ставится точка, говорящая о невозможности измерить ток в данном диапазоне, сохраняя в норме погрешность.

Электромагнитный измеритель

Для уменьшения воздействия влияния внешних магнитных полей используются амперметры ферродинамического типа. Устройство характеризуется высокой точностью измерений. Это позволяет отказаться от установки в приборе дополнительных защитных экранов. В основе конструкции лежит замкнутый ферримагнитный провод. Стрелки амперметра показывает измеряемую величину на нелинейной шкале. Показания амперметра можно снять с требуемой погрешностью не во всем диапазоне измерений, а лишь начиная со значения, обозначенного точкой.

Ферродинамический высокоточный прибор

Цифровой амперметр

Цифровой измеритель силы тока наиболее удобен в пользовании, так как сразу показывает требуемое значение без необходимости получения данных с помощью стрелок амперметра.  Часто он входит в состав мультиметра или электронного вольтамперметра. Наиболее современные приборы имеют возможность автоматически выбирать предел измерений. Прибор не чувствителен к горизонтальному либо вертикальному положению. Точность измерений зависит от дискретизации и алгоритма, заложенного для  осуществления снятия показаний.

Мультиметр с функцией цифрового амперметра
