Что такое биполярный транзистор и в чем его особенность

С общей базой (ОБ)

Схема с ОБ имеет малое входное (порядка <100 Ом) и большое выходное (порядка до 1 Мом) сопротивления. В связи с большой разницей входного и выходного сопротивлений последовательное соединений целесообразно только при трансформаторной связи между каскадами., Усиление по току отсутствует, а усиление по мощности несколько ниже чем в схеме с ОЭ. Выходное напряжение по фазе повторяет входной сигнал. Преимуществом схемы является большая линейность характеристик и большая предельная частота усиления. Поэтому схему с ОБ наиболее часто применяют для усиления высоких частот особенно в антенных усилителях, где её параметры очень хорошо согласуются при работе с использованием так называемых «коаксиальных» несимметричных высокочастотных кабелей, волновое сопротивление которых, как правило, не превышает 100 ом.

Следует отметить, что для биполярных транзисторов характерны следующие режимы работы:

— нормальный активный режим;

— инверсный активный режим;

— режим насыщения;

— режим отсечки;

— барьерный режим.

Но, это уже отдельная и весьма ёмкая тема.

Принцип работы биполярного транзистора.

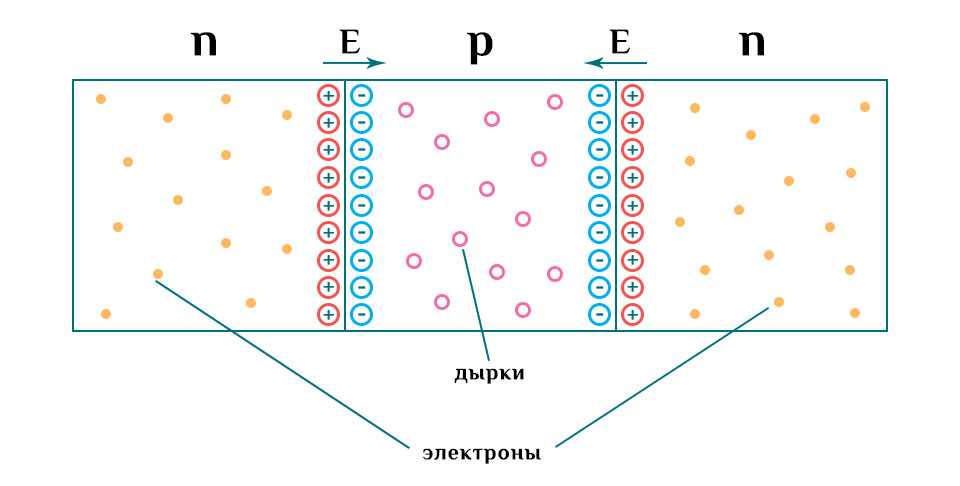

Итак, транзистор содержит два p-n перехода (эмиттер-база и база-коллектор). Если не прикладывать к выводам транзистора никаких внешних напряжений, то на каждом из p-n переходов формируются области, обедненные свободными носителями заряда. Все в точности так же как

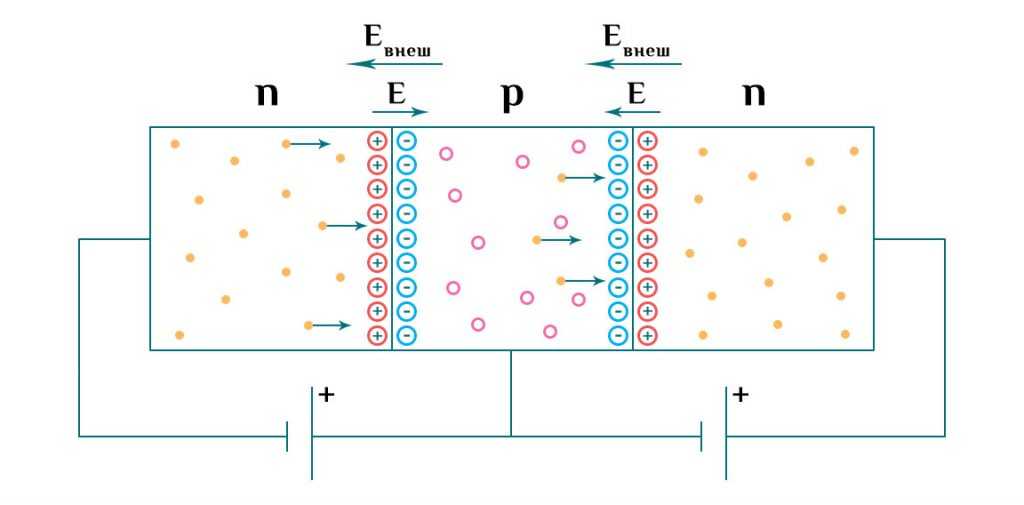

В активном же режиме переход эмиттер-база (эмиттерный переход) имеет прямое смещение, а коллекторный переход – обратное.

Так как переход эмиттер-база смещен в прямом направлении, то внешнее электрическое поле будет перемещать электроны из области эмиттера в область базы. Там они частично будут вступать во взаимодействие с дырками и рекомбинировать.

Но большая часть электронов доберется до перехода база-коллектор (это связано с тем, что область базы конструктивно выполняется очень тонкой и содержит небольшой количество примесей), который смещен уже в обратном направлении. И в этом случае внешнее электрическое поле снова будет содействовать электронам, а именно помогать им проскочить в область коллектора.

В результате получается, что ток коллектора приблизительно равен току эмиттера:

I_к = \alpha I_э

Коэффициент \alpha численно равен 0.9…0.99. В то же время:

I_э = I_б + I_к

А что произойдет, если мы увеличим ток базы? Это приведет к тому, что переход эмиттер-база откроется еще сильнее, и большее количество электронов смогут попасть в область коллектора (все по тому же маршруту, который мы обсудили ). Давайте выразим ток эмиттера из первой формулы, подставим во вторую и получим:

I_э = \frac{I_к}{\alpha}
\frac{I_к}{\alpha} = I_б + I_к

Выражаем ток коллектора через ток базы:

I_к = \frac{\alpha}{1 – \alpha} I_б = \beta I_б

Коэффициент \beta обычно составляет 100-500. Таким образом, незначительный ток базы управляет гораздо большим током коллектора. В этом и заключается принцип работы биполярного транзистора!

Коэффициент, связывающий величину тока коллектора с величиной тока базы называют коэффициентом увеличения по току и обозначают h_{21}. Этот коэффициент является одной из основных характеристик биполярного транзистора. В следующих статьях мы будем рассматривать схемы включения транзисторов и подробнее разберем этот параметр и его зависимость от условий эксплуатации.

Биполярные транзисторы

Биполярные транзисторы (BJT, Bipolar Junction Transistors) имеют три контакта:

  • Коллектор (collector) — на него подаётся высокое напряжение, которым хочется управлять
  • База (base) — через неё подаётся небольшой ток, чтобы разблокировать большой; база заземляется, чтобы заблокировать его
  • Эмиттер (emitter) — через него проходит ток с коллектора и базы, когда транзистор «открыт»

Основной характеристикой биполярного транзистора является показатель hfe
также известный, как gain. Он отражает во сколько раз больший ток по участку коллектор–эмиттер
способен пропустить транзистор по отношению к току база–эмиттер.

Например, если hfe = 100, и через базу проходит 0.1 мА, то транзистор пропустит
через себя как максимум 10 мА. Если в этом случае на участке с большим током находится компонент,
который потребляет, например 8 мА, ему будет предоставлено 8 мА, а у транзистора останется «запас».
Если же имеется компонент, который потребляет 20 мА, ему будут предоставлены только максимальные
10 мА.

Также в документации к каждому транзистору указаны максимально допустимые напряжения и токи на
контактах. Превышение этих величин ведёт к избыточному нагреву
и сокращению службы, а сильное превышение может привести к разрушению.

NPN и PNP

Описанный выше транзистор — это так называемый NPN-транзистор. Называется он так из-за того, что состоит
из трёх слоёв кремния, соединённых в порядке: Negative-Positive-Negative. Где negative — это сплав
кремния, обладающий избытком отрицательных переносчиков заряда (n-doped), а positive —
с избытком положительных (p-doped).

NPN более эффективны и распространены в промышленности.

PNP-транзисторы при обозначении отличаются направлением стрелки. Стрелка всегда указывает от P к N.
PNP-транзисторы отличаются «перевёрнутым» поведением: ток не блокируется, когда база заземлена и блокируется,
когда через неё идёт ток.

Схема включения биполярного транзистора с общим эмиттером.

Эта схема заслужила популярность своими усилительными свойствами. Из всех схем она дает наибольшее усиление по току и по напряжению, соответственно, велико и увеличение сигнала по мощности. Недостатком схемы является то, что усилительные свойства сильно подвержены влиянию роста температуры и частоты сигнала.

Со всеми схемами познакомились, теперь рассмотрим подробнее последнюю (но не последнюю по значимости) схему усилителя на биполярном транзисторе (с общим эмиттером). Для начала, давайте ее немножко по-другому изобразим:

Тут есть один минус – заземленный эмиттер. При таком включении транзистора на выходе присутствуют нелинейные искажения, с которыми, конечно же, нужно бороться. Нелинейность возникает из-за влияния входного напряжения на напряжение перехода эмиттер-база. Действительно, в цепи эмиттера ничего «лишнего» нету, все входное напряжение оказывается приложенным именно к переходу база-эмиттер. Чтобы справиться с этим явлением, добавим резистор в цепь эмиттера. Таким образом, мы получим отрицательную обратную связь.

А что же это такое?

Если говорить кратко, то принцип отрицательной обратной связи заключается в том, что какая то часть выходного напряжения передается на вход и вычитается из входного сигнала. Естественно, это приводит к уменьшению коэффициента усиления, поскольку на вход транзистора из-за влияния обратной связи поступит меньшее значение напряжение, чем в отсутствие обратной связи.

И тем не менее, отрицательная обратная связь для нас оказывается очень полезной. Давайте разберемся, каким образом она поможет уменьшить влияние входного напряжения на напряжение между базой и эмиттером.

Итак, пусть обратной связи нет, Увеличение входного сигнала на 0.5 В приводит к такому же росту U_{бэ}. Тут все понятно А теперь добавляем обратную связь! И точно также увеличиваем напряжение на входе на 0.5 В. Вслед за этим возрастает U_{бэ}, что приводит к росту тока эмиттера. А рост I_э приводит к росту напряжения на резисторе обратной связи. Казалось бы, что в этом такого? Но ведь это напряжение вычитается из входного! Смотрите, что получилось:

Выросло напряжение на входе – увеличился ток эмиттера – увеличилось напряжение на резисторе отрицательной обратной связи – уменьшилось входное напряжение (из-за вычитания U_{ос}) – уменьшилось напряжение U_{бэ}.

То есть отрицательная обратная связь препятствует изменению напряжения база-эмиттер при изменении входного сигнала. В итоге наша схема усилителя с общим эмиттером пополнилась резистором в цепи эмиттера:

Есть еще одна проблема в нашем усилителе. Если на входе появится отрицательное значение напряжения, то транзистор сразу же закроется (напряжения базы станет меньше напряжения эмиттера и диод база-эмиттер закроется), и на выходе ничего не будет. Это как то не очень хорошо… Поэтому необходимо создать смещение. Сделать это можно при помощи делителя следующим образом:

Получили такую красотищу Если резисторы R_1 и R_2 равны, то напряжение на каждом из них будет равно 6В (12В / 2). Таким образом, при отсутствии сигнала на входе потенциал базы будет равен +6В. Если на вход придет отрицательное значение, например, -4В, то потенциал базы будет равен +2В, то есть значение положительное и не мешающее нормальной работе транзистора.

Чем бы еще улучшить нашу схему… Пусть мы знаем, какой сигнал будем усиливать, то есть знаем его параметры, в частности частоту. Было бы отлично, если бы на входе ничего, кроме полезного усиливаемого сигнала не было. Как это обеспечить? Конечно, же при помощи фильтра высоких частот! Добавим конденсатор, который в сочетании с резистором смещения образует ФВЧ:

Вот так схема, в которой почти ничего не было, кроме самого транзистора, обросла дополнительными элементами Пожалуй, на этом и остановимся, скоро будет статья, посвященная практическому расчету усилителя на биполярном транзисторе. В ней мы не только составим принципиальную схему усилителя, но и рассчитаем номиналы всех элементов, а заодно и выберем транзистор, подходящий для наших целей. До скорой встречи!

Использование полупроводников п- и р-типа

Когда проводники разного типа соединяются, между ними образуется р-п переход, благодаря которому электроны могут двигаться только в одну сторону. Подключив область «п» к минусу источника питания, а область «р» — к плюсу, можно создать прямое подключение, при котором электроны свободно передвигаются. Если полярность источника поменять местами, то электроны из электронной области уйдут к источнику, а прибор закроется, потому что граница р-п не даст электронам пройти через дырочную область.

Радиоэлемент, состоящий из двух противоположных типов проводимости, называется диодом. Его особенностью является то, что он ток пропускает только в одном направлении и не регулирует потоком электронов. Чтобы получился биполярный транзистор, добавляют третью область «п» или «р» — этим и отличается устройство транзистора. В результате кристалл получается с тремя областями и двумя р-п переходами. С учётом того, как следуют друг за другом области, различают следующие типы:

  • р-п-р;
  • п-р-п.

Режимы работы биполярного транзистора

В зависимости от способа подключения р-n-переходов транзистора к внешним источникам питания он может работать в режиме отсечки, насыщения или активном режиме.

Режим отсечки

Режим отсечки транзистора получается тогда, когда эмиттерный и коллекторный p-n-переходы подключены к внешним источникам в обратном направлении (рис. 5). В этом случае через оба p-n-перехода протекают очень малые обратные токи эмиттера () и коллектора (). В этом случае говорят, что
транзистор полностью закрыт или просто закрыт.

Рис. 5 – Транзистор в режиме отсечки

Ток базы равен сумме этих токов и в зависимости от типа транзистора находится в пределах от единиц микроампер — мкА (у кремниевых транзисторов) до единиц миллиампер — мА (у германиевых транзисторов).

Режим насыщения

Если эмиттерный и коллекторный р-n-переходы подключить к внешним источникам в прямом направлении, транзистор будет находиться в режиме насыщения (рис. 6 ). Через эмиттер и коллектор транзистора потекут токи насыщения эмиттера () и коллектора (). Величина этих токов в много раз больше токов в режиме отсечки.

Рис. 6 – Транзистор в режиме насыщения

При этом ток коллектора перестаёт зависеть от тока базы. Он перестаёт
увеличиваться, даже если продолжать увеличивать ток базы. В этом случае
говорят, что транзистор полностью открыт или просто открыт. Чем глубже
мы уходим в область насыщения – тем больше ломается зависимость .
Внешне это выглядит так, как будто коэффициент β уменьшается.

Есть такое понятие, как коэффициент насыщения. Он
определяется как отношение реального тока базы (того, который у вас есть
в данный момент) к току базы в пограничном состоянии между активным
режимом и насыщением.

Режимы отсечки и насыщения используются при работе транзисторов в импульсных схемах и в режиме переключения.

Активный режим

При работе транзистора в активном режиме (нормальном активном режиме) эмиттерный переход включается в прямом, а коллекторный — в обратном направлениях (рис. 7).

В активном режиме ток базы в десятки и сотни раз меньше тока коллектора и тока эмиттера.

Для токов коллектора и эмиттера выполняется соотношение:

Рис. 7 – Транзистор в активном режиме

Величина h21Б называется статическим коэффициентом передачи тока эмиттера. Для современных транзисторов h21Б=0,90…0,998. Активный режим используется при построении транзисторных усилителей.

Инверсный активный режим

Если на эмиттерном переходе обратное смещение, а на коллекторном – прямое, то транзистор попадает в инверсный активный режим. Этот режим является довольно экзотическим и используется редко.
Несмотря на то, что на рисунках эмиттер не отличается от коллектора и по сути они должны быть равнозначны, на самом деле у них есть конструктивные отличия (например в размерах) и равнозначными они не являются. Именно из-за этой неравнозначности и существует разделение на “нормальный активный режим” и “инверсный
активный режим”.

Барьерный режим

Иногда ещё выделяют пятый, так называемый, “барьерный режим”. В этом случае база транзистора
закорочена с коллектором. По сути правильнее было бы говорить не о
каком-то особом режиме, а об особом способе включения. Режим тут вполне
обычный – близкий к пограничному состоянию между активным режимом и
насыщением. Его можно получить и не только закорачивая базу с
коллектором. В данном конкретном случае при таком
способе включения, как бы мы не меняли напряжение питания или нагрузку –
транзистор всё равно останется в этом самом пограничном режиме. То есть
транзистор в этом случае будет эквивалентен диоду.

Принцип действия

Полупроводники занимают промежуточное состояние между проводниками и диэлектриками. В обычном состоянии они не проводят электрический ток, но их сопротивление падает с ростом температуры. Чем она выше, тем больше энергии, которую получает вещество.

В атомах полупроводника электроны отрываются от «родительского» атома и улетают к другому, чтобы заполнить там «дырку», которую оставил такой же электрон. Получается, что внутри такого материала одновременно происходят два процесса: полет электронов (n-проводимость, от слова negative – отрицательный), и образование «дырок» (p-проводимость от слова positive – положительный). В обычном куске кремния эти процессы уравновешены: количество дырок равно количеству свободных электронов.

Если два таких материала приложить друг к другу, то в месте их соприкосновения образуется так называемый p-n переход. Дырки и электроны проходят через него, насыщая соседа. То есть там, где был избыток дырок, идет их заполнение электронами и наоборот.

В какой-то момент в месте соприкосновения не останется свободных носителей заряда и наступит равновесие. Это своего рода барьер, который невозможно преодолеть, этакая пустыня. Этот слой принято называть обедненным слоем.

Теперь, если приложить к такому материалу напряжение, то оно поведет себя интересным образом: при прямой его направленности обедненный слой истончится и через него пойдет электроток, а при обратном – наоборот, расширится.

Как говорится, если для чайников, то p-n переход обладает способностью пропускать ток только в одном направлении. Это своего рода «обратный клапан» для электрической сети. На этом их свойстве основана работа всех полупроводниковых приборов.

Существует две основные разновидности транзисторов: полевые (иногда их называют униполярными) и биполярными. Различаются они по устройству и принципу действия.

Характеристики биполярного транзистора.

Выделяют несколько основных характеристик транзистора, которые позволяют понять, как он работает, и как его использовать для решения задач.

И первая на очереди – входная характеристика, которая представляет из себя зависимость тока базы от напряжения база-эмиттер при определенном значении напряжения коллектор-эмиттер:

I_{б} = f(U_{бэ}), \medspace при \medspace U_{кэ} = const

В документации на конкретный транзистор обычно указывают семейство входных характеристик (для разных значений U_{кэ}):

Входная характеристика, в целом, очень похожа на прямую ветвь . При U_{кэ} = 0 характеристика соответствует зависимости тока от напряжения для двух p-n переходов включенных параллельно (и смещенных в прямом направлении). При увеличении U_{кэ} ветвь будет смещаться вправо.

Переходим ко второй крайне важной характеристике биполярного транзистора – выходной! Выходная характеристика – это зависимость тока коллектора от напряжения коллектор-эмиттер при постоянном токе базы. I_{к} = f(U_{кэ}), \medspace при \medspace I_{б} = const

I_{к} = f(U_{кэ}), \medspace при \medspace I_{б} = const

Для нее также указывается семейство характеристик для разных значений тока базы:

Видим, что при небольших значениях U_{кэ} коллекторный ток увеличивается очень быстро, а при дальнейшем увеличении напряжения – изменение тока очень мало и фактически не зависит от U_{кэ} (зато пропорционально току базы). Эти участки соответствуют разным .

Для наглядности можно изобразить эти режимы на семействе выходных характеристик:

Участок 1 соответствует активному режиму работы транзистора, когда эмиттерный переход смещен в прямом направлении, а коллекторный – в обратном. Как вы помните, в данном режиме незначительный ток базы управляет током коллектора, имеющим бОльшую величину.

Для управления током базы мы увеличиваем напряжение U_{бэ}, что в соответствии со входными характеристиками приводит к увеличению тока базы. А это уже в соответствии с выходной характеристикой в активном режиме приводит к росту тока коллектора. Все взаимосвязано

Небольшое дополнение. На этом участке выходной характеристики ток коллектора все-таки незначительно зависит от напряжения U_{кэ} (возрастает с увеличением напряжения). Это связано с процессами, протекающими в биполярном транзисторе. А именно – при росте напряжения на коллекторном переходе его область расширяется, а соответственно, толщина слоя базы уменьшается. Чем меньше толщина базы, тем меньше вероятность рекомбинации носителей в ней. А это, в свою очередь, приводит к тому, что коэффициент передачи тока \beta, несколько увеличивается. Это и приводит к увеличению тока коллектора, ведь:

I_к = \beta I_б

Двигаемся дальше!

На участке 2 транзистор находится в режиме насыщения. При уменьшении U_{кэ} уменьшается и напряжение на коллекторном переходе U_{кб}. И при определенном значении U_{кэ} = U_{кэ \medspace нас} напряжение на коллекторном переходе меняет знак и переход оказывается смещенным в прямом направлении. То есть в активном режиме у нас была такая картина – эмиттерный переход смещен в прямом направлении, а коллекторный – в обратном. В режиме же насыщения оба перехода смещены в прямом направлении.

В этом режиме основные носители заряда начинают двигаться из коллектора в базу – навстречу носителям заряда, которые двигаются из эмиттера в коллектор. Поэтому при дальнейшем уменьшении U_{кэ} ток коллектора уменьшается. Кроме того, в режиме насыщения транзистор теряет свои усилительные свойства, поскольку ток коллектора перестает зависеть от тока базы.

Режим насыщения часто используется в схемах ключей на транзисторе. В одной из следующих статей мы как раз займемся практическими расчетами реальных схем и там используем рассмотренные сегодня характеристики биполярного транзистора!

И, наконец, область 3, лежащая ниже кривой, соответствующей I_{б} = 0. Оба перехода смещены в обратном направлении, протекание тока через транзистор прекращается. Это так называемый режим отсечки.

Все параметры транзисторов довольно-таки сильно зависят как друг от друга, так и от температуры, поэтому в документации приводятся характеристики для разных значений. Вот, например, зависимость коэффициента усиления по току (в зарубежной документации обозначается как h_{FE}) от тока коллектора для биполярного транзистора BC847:

Как видите, коэффициент усиления не просто зависит от тока коллектора, но и от температуры окружающей среды! Разным значениям температуры соответствуют разные кривые.

Что это такое

Транзистор — это особый элемент электроцепи полупроводникового типа, который служит для изменения основных электрических параметров электротока и для регулирования этих параметров. В стандартном полупроводниковом триоде есть всего 3 вывода: коллектор, инжектор зарядов и базовый элемент, на который собственно и направляются электроны от управления. Также имеются комбинированные транзисторы с большой мощностью. Если обычные элементы, используемые в интегральных схемах, могут быть размером в несколько нанометров, то производственные транзисторы для промышленных предприятий имеют корпус и составляют до 1 сантиметра в ширину. Напряжение обратного типа производственных управляющих триодов достигает 1 тысячи Вольт.

2SD1710 для импульсных блоков питания

Конструкция триода сделана на основе слоев полупроводника, заключенных в корпусе элемента. В качестве полупроводников выступают материалы, в основу которых входит кремний, германий, галлий и некоторые другие химические элементы. В настоящее время проводится множество исследований, которые предлагают в качестве материалов различные виды полимеров и углеродных нанотрубок.

Важно! Когда-то кристаллы полупроводников располагали в металлических отсеках в виде шляп с тремя выводами. Такое строение было характерно для точечных элементов транзисторного типа

Различные виды рассматриваемых радиоэлементов

На сегодняшний день строение практически всех плоских и кремниевых транзисторов основано на легированном монокристалле. Они находятся в пластмассовых, металлических или стеклянных корпусах. У многих из них есть выступающие выводы, позволяющие отвести тепло при сильном нагреве от электричества.

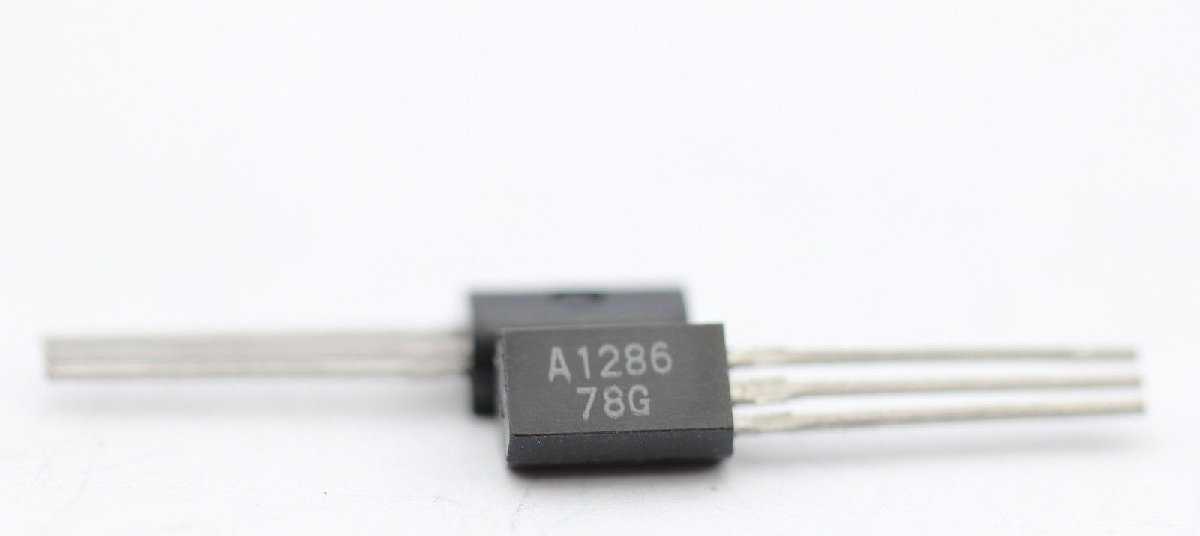

Кремниевый биполярный транзистор 2SA1286

Выводы современных транзисторов расположены, как правило, в один ряд. Это удобно, так как плату собирают роботы, и это экономит ресурсы. Выводные контакты также не маркируются на корпусе элемента. Вид вывода определяют по инструкции эксплуатации или после тестовых замеров.

Важно! Для транзисторов применяют сплавы полупроводникового типа с разным строением: PNP или NPN. Их различие заключается в разных знаках напряженности на выводах

Если брать схематически, то описать этот радиоэлемент можно так: два полупроводника, разделенные дополнительным слоем, который управляет проводимостью триода.

Схема устройства полевых радиоэлементов

Реальные биполярные транзисторы. Классификация, виды, типы.

Если бы БТ на самом деле был идеальным, то нужен был бы всего один тип транзистора – ПИБТ (просто идеальный биполярный транзистор). Его можно было бы применять во всех схемах. В реальности все не так хорошо. Причем улучшение одних параметров транзистора, обычно приводит к ухудшению других. Именно этим обусловлено наличие большого разнообразия типов и видов транзисторов, так как для различных схем важны некоторые определенные параметры, но не важны другие, ими можно пожертвовать.

Реальный биполярный транзистор обладает коэффициентом передачи тока, зависящим от самого тока, температуры, частоты и еще ряда внешних параметров. Значения коэффициента передачи тока могут быть от 8 до 1000 и более.

Реальный БТ обладает индуктивностью выводов (как будто последовательно с выводами подключили маленькие катушки индуктивности) и емкостью между коллектором и эмиттером, коллектором и базой, базой и эмиттером. Эти параметры влияют на применимость БТ в высокочастотных схемах. В зависимости от них различают низкочастотные, среднечастотные, высокочастотные и сверхвысокочастотные биполярные транзисторы

Реальный БТ обладает внутренним сопротивлением (как будто последовательно с выводами подключили маленькие резисторы), ограниченными возможностями по рассеиванию тепла, которое неизбежно выделяется при работе прибора, некоторым конечным напряжением насыщения коллектор – эмиттер (если напряжение на коллекторе меньше, то ток через коллектор не пойдет, даже если в цепи базы ток есть). Напряжение насыщения коллектор – эмиттер – очень важный параметр, так как он влияет на потери и нагрев, когда транзистор работает в ключевом режиме, ведь потери мощности в ключевом режиме, когда транзистор открыт, как раз равны току коллектора умножить на напряжение насыщения коллектор – эмиттер. Таким образом, биполярные транзисторы подразделяются на маломощные, средней мощности и мощные. Кроме того, выделяют биполярные транзисторы – ключи, специально предназначенные для работы в режиме ключа.

Реальный БТ имеет ограничения сверху по напряжению коллектор – эмиттер. Превышение этого напряжения чревато пробоем и разрушением элемента. В зависимости от максимального напряжения коллектор – эмиттер биполярные транзисторы разделяют на низковольтные и высоковольтные.

Еще выделяют малошумящие и термостабильные биполярные транзисторы.

Схемы включения

Любая схема включения транзистора характеризуется двумя основными показателями:

  • Коэффициент усиления по току Iвых/Iвх.
  • Входное сопротивление Rвх = Uвх/Iвх.

Схема включения с общей базой

  • Среди всех трёх конфигураций обладает наименьшим входным и наибольшим выходным сопротивлением. Имеет коэффициент усиления по

    току, близкий к единице, и большой коэффициент усиления по напряжению. Не инвертирует фазу сигнала.

  • Коэффициент усиления по току: Iвых/Iвх = Iк/Iэ = α .
  • Входное сопротивление Rвх = Uвх/Iвх = Uэб/Iэ.

Входное сопротивление (входной импеданс) усилительного каскада с общей базой мало зависит от тока эмиттера, при увеличении тока — снижается и не превышает единиц — сотен Ом для маломощных каскадов, так как входная цепь каскада при этом представляет собой открытый эмиттерный переход транзистора.

  • Хорошие температурные и широкий частотный диапазон, так как в этой схеме подавлен эффект Миллера.
  • Высокое допустимое коллекторное напряжение.

Недостатки

  • Малое усиление по току, равное α, так как α всегда немного менее 1.
  • Малое входное сопротивление.

Схема включения с общим эмиттером

  • Коэффициент усиления по току: Iвых/Iвх = Iк/Iб = Iк/(Iэ-Iк) = α/(1-α) = β .

  • Входное сопротивление: Rвх = Uвх/Iвх = Uбэ/Iб.

Большой коэффициент усиления по току.

  • Большой коэффициент усиления по напряжению.
  • Наибольшее усиление мощности.
  • Можно обойтись одним источником питания.
  • Выходное переменное напряжение инвертируется относительно входного.

Недостатки

Имеет меньшую температурную стабильность. Частотные свойства такого включения по сравнению со схемой с общей базой существенно хуже, что обусловлено эффектом Миллера.

Схема с общим коллектором

  • Коэффициент усиления по току: Iвых/Iвх = Iэ/Iб = Iэ/(Iэ-Iк) = 1/(1-α) = β+1 .

  • Входное сопротивление: Rвх = Uвх/Iвх = (Uбэ + Uкэ)/Iб.

Недостатки

Коэффициент усиления по напряжению немного меньше 1.

Схему с таким включением часто называют «эмиттерным повторителем».

Применение транзисторов в жизни

Транзисторы применяются в очень многих технических устройствах. Самые яркие примеры:

  • Усилительные схемы.
  • Генераторы сигналов.
  • Электронные ключи.

Во всех устройствах связи усиление сигнала необходимо. Во-первых, электрические сигналы имеют естественное затухание. Во-вторых, довольно часто бывает, что амплитуды одного из параметров сигнала недостаточно для корректной работы устройства.

Информация передаётся с помощью электрических сигналов. Чтобы доставка была гарантированной и качество информации высоким, нам необходимо усиливать сигналы. Транзисторы способны влиять не только на амплитуду, но и на форму электрического сигнала. В зависимости от требуемой формы генерируемого сигнала в генераторе будет установлен соответствующий тип полупроводникового прибора. Электронные ключи нужны для управления силой тока в цепи. В состав этих ключей входит множество транзисторов. Электронные ключи являются одним из важнейших элементов схем.

На их основе работают компьютеры, телевизоры и другие электрические приборы, без которых в современной жизни не обойтись.

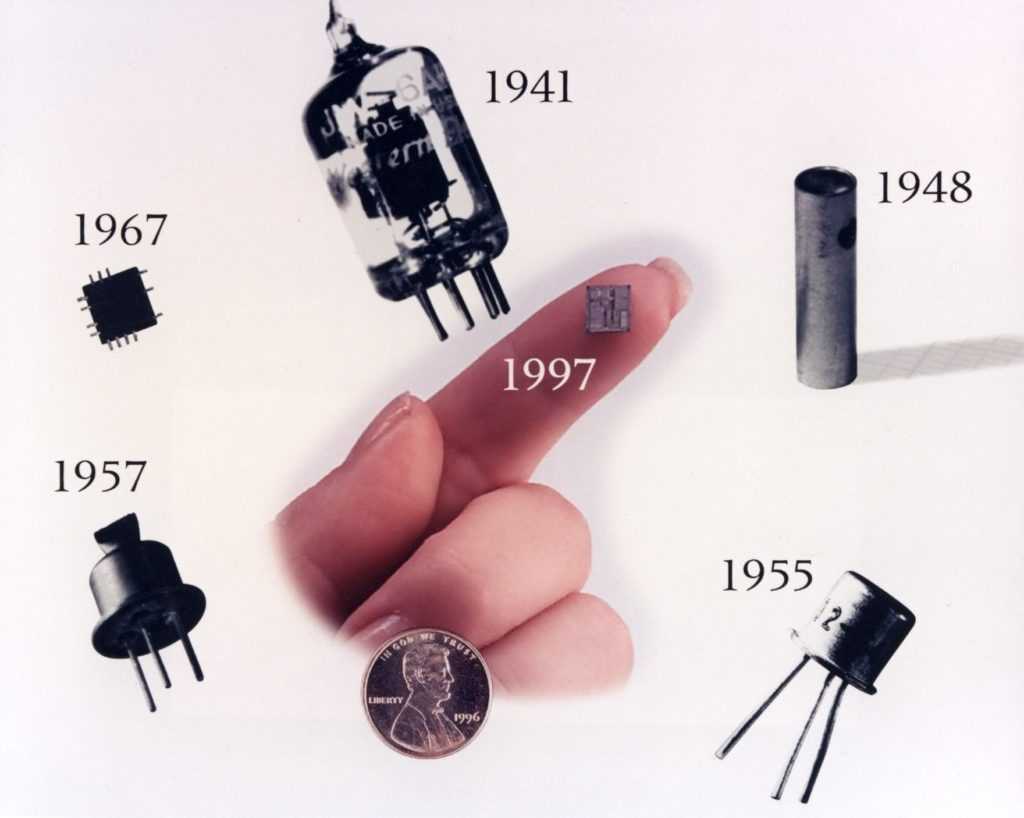

Эволюция транзистора

Для чего нужен полевой транзистор

При рассмотрении работы сложных видов электротехники, стоит рассмотреть работу такого важного компонента интегральной схемы, как полевой транзистор. Основная задача от использования данного элемента заключается в пяти ключевых направлениях, в связи с чем транзистор применяется для:

  1. Усиления высокой частоты.
  2. Усиления низкой частоты.
  3. Модуляции.
  4. Усиления постоянного тока.
  5. Ключевых устройств (выключателей).

В качестве простого примера работа транзистора-выключателя, может быть представлена как микрофон и лампочка в одной компановке.  Благодаря микрофону улавливаются звуковые колебания, что влияет на появление электрического тока, поступающего на участок запертого устройства. Присутствие тока влияет на включение устройства и включение электрической цепи, к которой подключаются лампочки. Последние загораются после того как микрофон уловил звук, но горят они за счет источников питания не связанных с микрофоном и более мощных.

Модуляцию применяют с целью управления информационными сигналами. Сигналы управляют частотами колебаний. Модуляцию применяют для качественных звуковых радиосигналов, для передачи звуковых частот в телевизионные передачи, для трансляции цветовых изображений и телевизионных сигналов с высоким качеством. Модуляцию применяют повсеместно, где нужно проводить работу с высококачественными материалами.

Как усилители полевые транзисторы в упрощенном виде работают по такому принципу: графически любые сигналы, в частности, звукового ряда, могут быть представлены как ломаная линия, где ее длиной является временной промежуток, а высотой изломов – звуковая частотность. Чтобы усилить звук к радиодетали подается поток мощного напряжения, приобретаемого нужную частотность, но с более большим значением, из-за подачи слабых сигналов на управляющие контакты. Иначе говоря, благодаря устройству происходит пропорциональная перерисовка изначальной линии, но с более высоким пиковым значением.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
