Подробно о характеристиках светодиодных ламп

Виды и принцип работы современных светодиодных ламп

Принцип работы светодиодных ламп состоит в излучении света от находящихся в этих лампах одиночных светодиодов или групп светодиодов, связанных специальной микросхемой, вмещающей в себе преобразователь сетевого тока в рабочий ток, на котором работают данные элементы.

Сам же светодиод представляет собой полупроводниковый аналоговый элемент, ранее использовавшийся для индикации в микроэлектронике. Этот элемент семейства диодов перерабатывает электрический ток в свет по средствам прохождения его (тока) через полупроводниковый кристалл. Кроме того, он имеет свойство пропускать ток только в одном направлении.

Если подробнее о принципе действия светодиода лампы, то он состоит из анода и катода, которые расположены по противоположным сторонам светоизлучающего кристалла, который легирован с этих сторон примесями: с одной – акцепторными, со второй — донорскими. В свою очередь кристалл находится на подложке из различного материала: кремния, силикона или находится в стеклянной оболочке.

При прохождении электрического тока от источника с большим потенциалом (анода, «+»), он движется через кристалл в направлении электрода с меньшим потенциалом (катод, «-»). Эту область перехода тока называют p-n переходом, в котором, собственно и возникает свечение при рекомбинации электронов и дырок в его области.

Виды светодиодных ламп как таковые, различные по конструкции, по составу внутренней среды и остальным техническим параметрам, присущим лампам накаливания и газоразрядным лампам, не существуют.

Имеются различия по форме плафонов (стандарты соответствуют остальным лампам), цветовой отдаче, и по рабочему питанию, что мы рассмотрим подробнее. Касаемо последнего, светодиодные лампы различают:

  • питание 4В;
  • питание 12В;
  • питание 220В.

Светодиодные лампы с питанием 4В применяются для слабомощных источников освещения, часто применяются в декоративных светильниках — «свечках». Соответственно, применяются как вспомогательное локальное, часто-густо декоративное освещение.

Светодиодные лампы 12В являются заменой современных ламп накаливания, также и галогенных ламп, а также разновидностей газоразрядных/люминесцентных ламп. Они имеют достойную мощность освещения при невысокой теплоотдачи, что делает их не только хорошими источниками общего, но и мебельного встроенного освещения.

Светодиодные лампы 220В – используются для высокомощного освещения, входное питание 220В преобразуется в меньшее по средствам встроенного трансформатора и питает светоизлучающие элементы (светодиоды). Единственный вид светодиодных ламп, которые не требуют отдельного подключения трансформатора.

Тип цоколя и наличие радиатора

Стандартным и наиболее распространенным в бытовых условиях типом цоколя является E27 и E14, называемый «миньон». Однако для светодиодных ламп существуют и другие модификации. Каждая из них имеет свой размер цоколя, форму и характеристики:

  1. E40 – диаметр резьбы цоколя достигает 40 мм. Применяется под мощные лампы для освещения больших площадей.
  2. GU4, GU5.3, GU10 – поперечник крепления 4, 5,3 и 10 мм, соответственно. Стандарт распространен в галогеновых светильниках.
  3. G5, G13, G23, G24 – используются для люминесцентных ламп соответствующего диаметра.
  4. GX53 – формат встраиваемых и накладных приборов освещения. Часто с их помощью монтируют источники света в навесные потолки и мебельные конструкции.
  5. G13 – трубчато-поворотный цокольный механизм для ламп типа Т8.

Чем мощнее светодиодная лампа, тем сильнее она нагревается. Для отвода тепла применяется радиатор. Как правило, его конструкция имеет ребристую или спиралеобразную структуру в зависимости от геометрических характеристик основы, а материалом служит металлический сплав, чаще алюминий.

Разновидности светильников GX53

Содержание материала

Ассортимент светильников такого типа на рынке очень велик и насчитывает тысячи моделей. Все они классифицируются по нескольким техническим особенностям.

Схема диодного светильника для натяжных потолков Ecola GX53 H4

По способу изготовления такие светильники бывают:

  • литые;
  • штампованные.

Доступные цвета светильников для натяжных потолков Ecola GX53 H4

По механизму крепления лампы:

  • поворотные;
  • статичные.

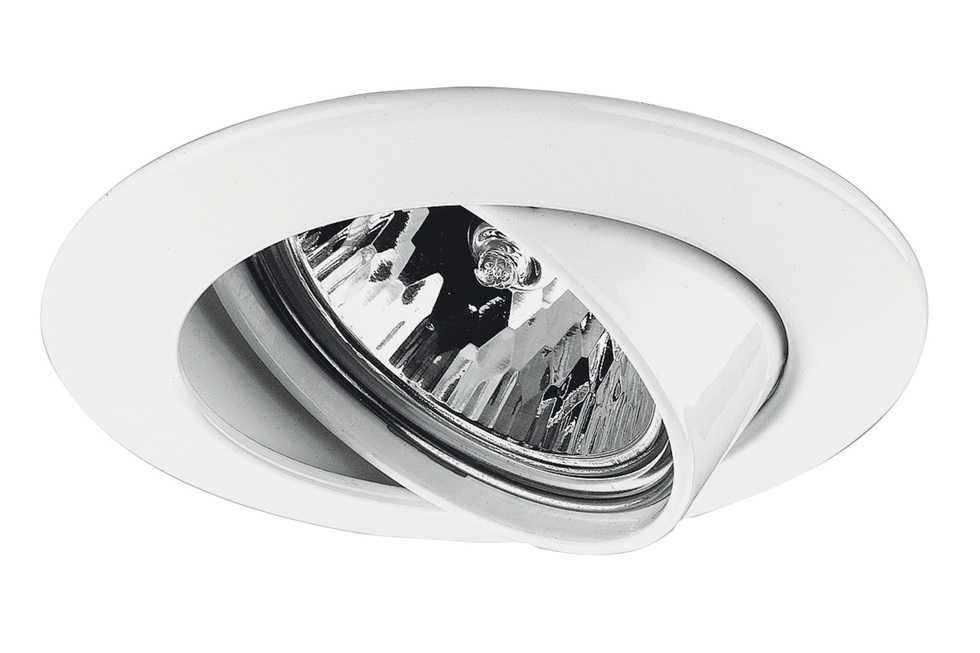

Встраиваемый светильник с поворотным плафоном

По форме лампы:

  • с рефлектором (направленный свет);
  • без рефлектора (рассеянный свет).

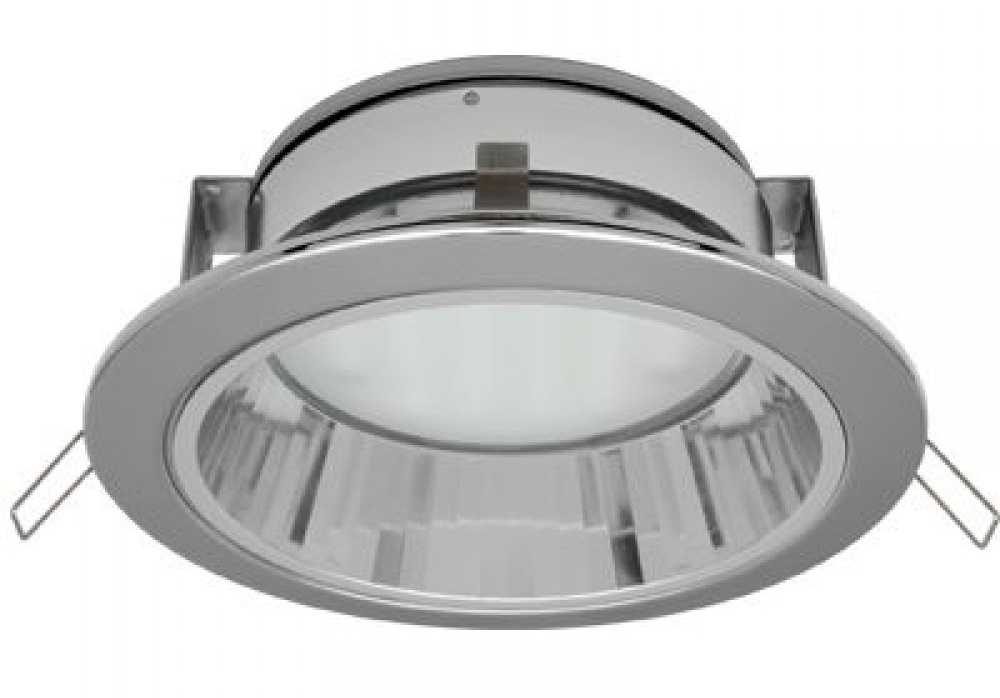

Встраиваемый потолочный точечный светильник-спот с рефлектором

Встраиваемый потолочный точечный светильник-спот без рефлектора

По типу лампы:

  • светодиодные;
  • люминесцентные.

Светодиодный точечный светильник BELLSON GX53

Цены на светильник BELLSON GX53

светильник BELLSON GX53

Лампа светодиодная KANLUX ESG-75 LED60 GX53-WW

По световой температуре:

  • с холодным светом (4500 К);
  • с теплым светом (2700 К).

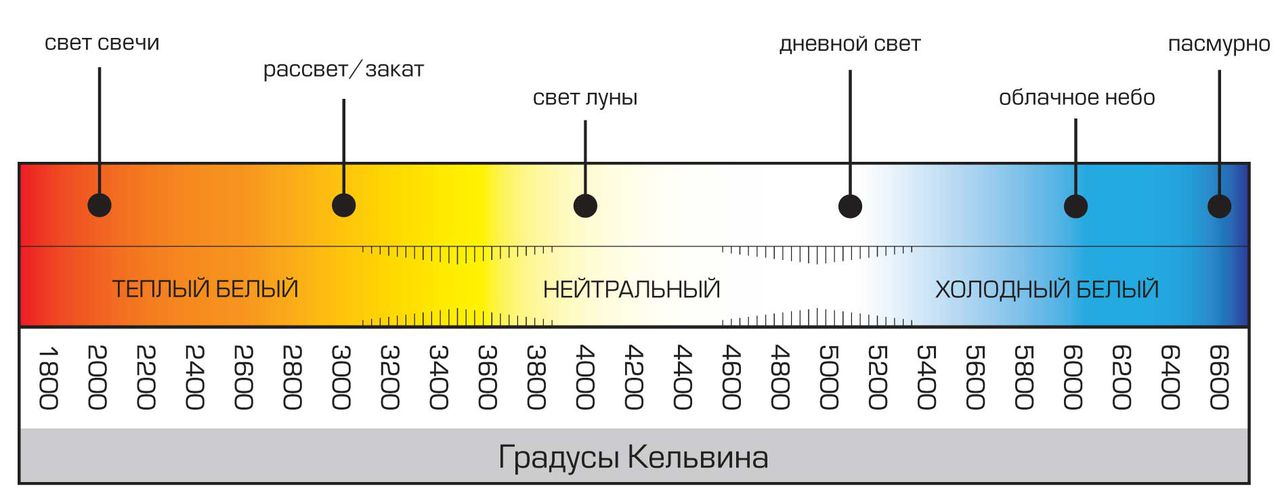

Что такое теплый и холодный свет

По форме корпуса светильника:

  • круглые;
  • квадратные;
  • овальные.

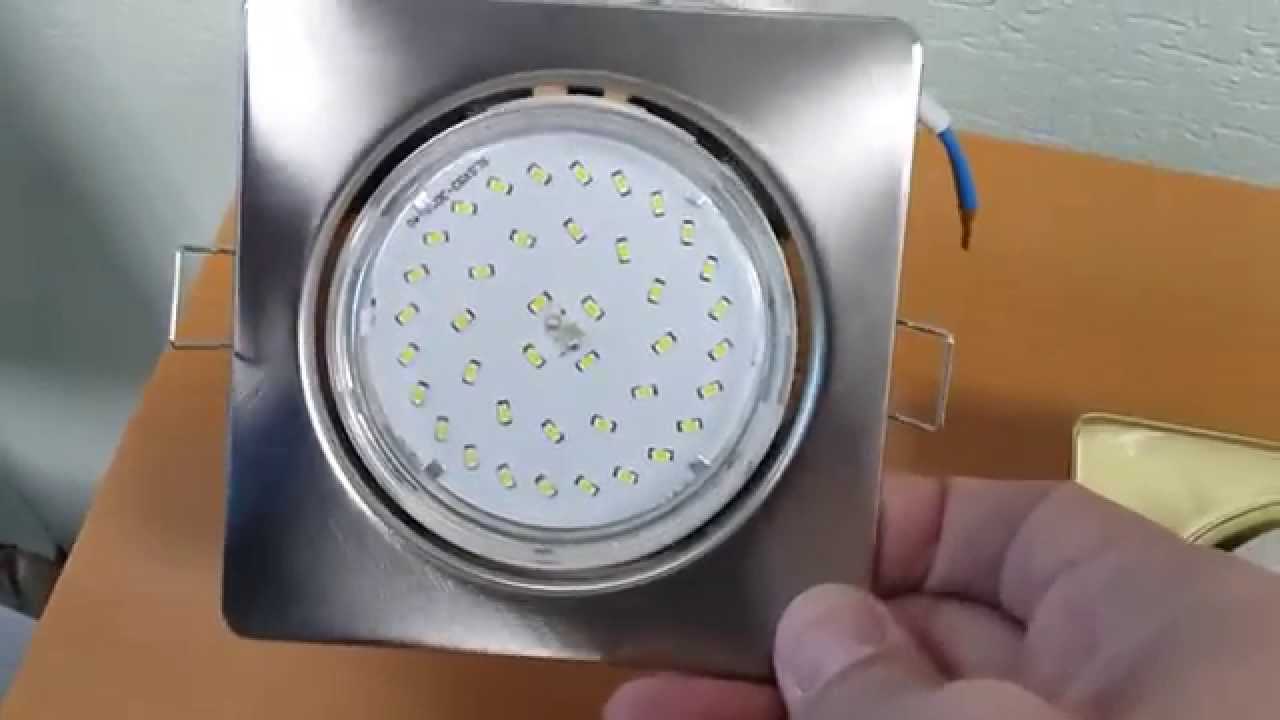

Встраиваемый квадратный плоский светильник Ecola GX53 с лампами

Все эти параметры следует учитывать, выбирая светильник для натяжного потолка.

Лампы теплого тона обычно подбирают для жилых помещений, холодного – для офисов и общественных мест.

С формой самой лампы немного сложнее. Если вы хотите сделать себе направленный точечный свет и выбираете рефлекторный светильник (с колбой-отражателем), нужно учитывать высоту прибора. Дело в том, что безрефлекторные светильники GX53 съедают меньше высоты (обычно 4-5 см). А для колбы потребуется больше межпотолочного пространства (не менее 6-7 см). Поэтому соотносите свой выбор с имеющимся у вас натяжным потолком. Если же полотно еще не натянуто, то заранее прикиньте, какие светильники будете устанавливать. И уже в зависимости от этого выставляйте высоту натяжения потолочного полотна.

Светильники «Экола» GX53 на натяжном потолке

Литые светильники GX53 более дешевые, но они не рекомендуются к использованию в натяжных потолках, т. к. нуждаются в усиленной вентиляции. В противном случае начнется перегрев. Поэтому следует остановить выбор на штампованных моделях, причем желательно с двойным термокольцом.

Термокольцо прозрачное для GX53 H4

Также в натяжных потолках редко используют светильники с поворотным механизмом. Сейчас специалисты рекомендуют останавливаться на светодиодных лампах (LED). Замена источника света в натяжном потолке – дело довольно хлопотное, требующее аккуратности и времени. А LED-лампы имеют ресурс до нескольких десятков тысяч часов, поэтому не будут требовать замены много лет. К тому же люминесцентные лампочки имеют срок накаливания – при щелчке выключателя они загораются не сразу. А у светодиодных аналогов этот минус отсутствует.

Точечный светильник со светодиодной лампой

Характеристики ламп с цоколем GХ53

Лампа GX53 как бы «выглядывает» из осветительного прибора, за счет этой особенности создается качественное освещение с широким углом.

Производятся встраиваемые и накладные изделия с различной мощностью для монтажа в стеклянные и металлические светильники, предназначенные для устройства потолков, подсветки мебели и других объектов. Можно купить так же влагозащищенные изделия для установки в помещениях с повышенным уровнем влажности (например, в ванных комнатах).

Ультратонкие диоды позволяют создавать энергосберегающие потолочные конструкции.

При выборе необходимо учесть различия:

  • по мощности;
  • количеству диодов;
  • температуре света;
  • сроках гарантии и службы, заявленных производителем;
  • цене.

Рынок предлагает так же цветные изделия (желтые, красные, синие, зеленые). При покупке светильников необходимо учесть, что они должны быть плоскими и иметь такую же маркировку, как цоколи.

Эксплуатационные характеристики светодиодов GX53:

  • экологическая безопасность (без вредных паров и специальных условий для утилизации);
  • сравнительно небольшой нагрев;
  • моментальное включение.

При проектировании подвесного или натяжного потолка необходимо учесть, что замена энергосберегающих ламп диодами позволяет уменьшить межпотолочное пространство и отказаться от теплоизоляции.

GX53 — оптимальный выбор освещения

Покупая светодиодные или энергосберегающие лампы и патроны под GX53 рекомендуется придерживаться одного производителя или внимательно смотреть на заявленные размеры, так как хоть цоколь ламп по стандарту один, но они могут отличаться по высоте посадки «таблетки» в светильник и либо выпирать из арматуры оголяя радиатор лампы, либо «утонуть» в нём.
Светодиодные точечные светильники GX53, да и под любой другой цоколь независимо от производителя хоть и стоят дороже, но перед энергосберегающими лампами имеют неоспоримое преимущество — при включении мгновенно выдавать заявленную в характеристиках световую температуру, когда как последним нужно время для полного разогрева в колбе газа.

Лампы

Если ещё не так давно основными производителями ламп под цоколь GX53 являлись Ecola и Navigator, то сегодня рынок электротехнической продукции пестрит предложениями. Основу составляют лампы закрытые матовым стеклом, но есть и открытые (без колбы) варианты. Купить лампы под цоколь GX53 можно под брендами:

  • Ecola
  • Navigator
  • Gauss
  • Uniel
  • JazzWay
  • IEK
  • FERON
  • ОНЛАЙТ
  • КОМТЕХ
  • Космос
  • Экономка
  • PHILIPS

Светильники

Светильники GX53 имеют различную форму, цвет и глубину посадки от 12 (H4) до 32 (PD) мм. Корпус может быть как из металла так и из пластика. Конструктивно, они изготовлены с расчётом безопасной эксплуатации согласно заявленным характеристикам, что не допускает перегрева, оплавления и как следствие возгорания. Известны встраиваемые светильники следующих брендов:

  • Ecola
  • Navigator
  • Gauss
  • Uniel
  • JazzWay
  • FERON
  • КОМТЕХ
  • Экономка
  • PHILIPS
  • Odeon
  • ASD

Какому производителю отдать предпочтение, даже не берусь судить. В процессе электромонтажных работ приходилось устанавливать встраиваемые потолочные светильники производителей Ecola, FERON, JazzWay и Navigator. Лишь в единичном случае при установке не работала светодиодная лампа GX53 Ecola, которую без вопросов обменяли в магазине.

Характеристики

При выборе стоит учитывать характеристики светильников, в частности напряжение, мощность и цветовую температуру, обозначаемую в Кельвинах. Для домашнего использования оптимальными считаются лампы с тёплым белым светом от 2200 до 3500К и естественно белым от 3800 до 4500К. Холодные цвета с высокой цветопередачей от 5000К предпочтительны для технических помещений.
По срокам эксплуатации светодиодные лампы GX53 служат до 10 лет! А сколько за этот промежуток времени вы смените обычных лампочек накаливания, и заплатите за их «прожорливое» потребление электроэнергии? Поэтому покупая не смотрите на самый низкий ценник, качество, комфорт и надёжность не могут стоить дёшево.

Области применения лампы Е40

Осветительные элементы E40 активно заменяют лампы ДРЛ (дуговые ртутные люминесцентные лампы высокого давления) в уличном освещении. Их используют для освещения территории при жилых домах, школах, детских садах.

Свойства Е40, заключающиеся в экономии, позволяют ей расшатывать репутацию ДРЛ, ДНаТ (дуговые натриевые трубчатые) ламп ходовых сфер применения. В частности, при освещении промышленных зон, заводских помещений и цехов.

На данный момент осветительные элементы Е40 активно используются в освещении складов, выставочных помещений, торговых центров, автосервисов и множества других объектов. Одной из функций данной светодиодной лампы может быть подсветка архитектурных сооружений, памятников культуры и городских парков, скверов.

Кроме того, лампы Е40 — лучший выход для решения вопроса об освещении пешеходных зон, трасс, магистралей, а также мест, где регулярно скапливается большое количество людей: площади, шоссе, транспортные кольца и развязки.

Различие по типу используемого светодиода

При изготовлении светодиодных ламп могут использоваться различные типы светодиодов. В зависимости от используемого типа светодиода различаются технические параметры светодиодных ламп.

Лампы на основе светодиодов SMD

SMD – точечные светодиоды, представляют собой LED-излучатели, которые монтируются на поверхность подложки. Поверх подложки устанавливается линза. Такой тип светодиодов имеет широкое распространение благодаря возможности разместить на подложке от одного до трех кристаллов. В конструкции SMD-светодиодов предусмотрен хороший теплоотвод, что значительно продляет срок эксплуатации. В маркировке после букв SMD используются четыре цифры, которые указывают на размеры диода в миллиметрах.

SMD светодиод в увеличенном виде.

Лампы на основе светодиодов COB

COB – тип светодиодов с размещением кристаллов непосредственно на плате. Излучатели COB (Chip on Board) получили в последнее время широкое распространение в области бытового освещения. Они обладают повышенной долговечностью, надежностью и хорошим теплоотводом. Единая оптическая система обеспечивает равномерность светового потока. Новые технологии и уменьшение габаритов конструкции позволили значительно снизить себестоимость изделия.

Излучатель с COB светодиодами.

К отдельной разновидности COB относятся светодиодные нити (led filament). Из которых изготавливают так называемые филаментные лампы. В конструкции филаментных ламп предусмотрено размещение большого количества нитевидных светодиодов на полоске, покрытой люминофором. Полосы могут быть выполнены из металла, стекла или сапфира.

Основным отличием от обычных диодов, в которых кристаллы помещаются в отдельные корпуса, является последовательное соединение кристаллов. При этом они запаиваются в стеклянную или пластиковую трубку. Благодаря инновационной конструкции яркость свечения и угол рассеивания увеличиваются во много раз.

Филаментные светодиоды.

Технология изготовления филаментных ламп еще достаточно нова, но имеет широкие перспективы в применении. Равномерное рассеивание светового потока позволяет освещать помещение полностью, затененных участков не остается. Внешне филаментные светильники почти не имеют отличий от традиционных ламп накаливания, и многие пользователи считают это большим преимуществом.

Кроме того, популярности добавляет этим лампочкам высокая энергоэффективность. При одинаковой мощности с другими лампами COB, филаментные дают более высокую степень освещенности.

Филаментная лампа.

Еще одно новое решение в технологии изготовления светодиодов — светодиоды Crystal Ceramic MCOB. Большое количество кристаллов размещается на прозрачной керамической подложке. Люминофор наносится на обе стороны подложки, что обеспечивает равномерность освещения по всем сторонам.

Лампа с светодиодами MCOB.

Технические характеристики GX53

При выборе искусственного источника света изначально нужно знать, какими техническими характеристиками он обладает. От этого зависит способ его подключения и дальнейшая успешная эксплуатация.

При выборе светодиодных источников важными параметрами являются:

  • тип, размеры и форма корпуса – от этого зависит возможность размещения в том или ином месте;
  • тип цоколя – задает параметры ламп, допустимых к использованию с конкретным светильником;
  • тип ламп – определяет возможности светильника по светотехническим и электрическим характеристикам.

Корпус светильника

Как уже было написано выше, форма корпуса приборов данной серии может быть квадратной, круглой и овальной. Она зависит от модификации источника света и замысла дизайнеров компании производителя.

На отечественном рынке светотехнической продукции представлено большое количество моделей светодиодных светильников серии GX53.

По способу изготовления и, соответственно, используемым материалам светильники данного типа бывают литой и штампованной конструкции, что отражается на их стоимости. В качестве материалов используются: металл, пластик и гипс.

Один из основных габаритов источников света подобного типа – толщина, которая для GX53 составляет 18-45 мм в зависимости от модификации.

Разнообразие цветовых решений расширяет возможности использования светильников данной серии. Это может быть классический белый, черный или стальной цвет, оригинальный под бронзу или медь. Кроме того, есть возможность выполнения расцветки самостоятельно после приобретения прибора на свое усмотрение.

Тип цоколя

Цоколь – это та часть светотехнического прибора, посредством которой на установленную лампу подается напряжение питания при включении светильника в работу.

Обозначение GX53 расшифровывается следующим образом:

  • GX – цоколь штырькового типа;
  • 53 – расстояние между штырьками.

Данный тип цоколя используется для установки светодиодных ламп таблеток GX53, как правило, включаемых в работу на рабочее напряжение 220 вольт переменного тока.

Тип лампы

В светильниках серии GX53 могут быть использованы светодиодные и галогенные лампочки, оснащенные одноименным типом цоколя.

Технические характеристики используемых светодиодных ламп приведены в нижеследующей таблице:

Электрическая мощность,

Вт

Количество светодиодов в лампе,

штук

Цветовая температура при белом свечении,

К

Наличие цветного типа свечения
1,5 – 3,7 12 – 60 2700 – 6500 да

(зеленый, желтый, красный, синий)

В зависимости от конструкции светильника лампа может быть размещена фиксировано или на поворотном основании, что позволяет выполнять освещение в заданном направлении.

Светодиодные лампы GX53 выпускаются с рефлектором и без него, что позволяет осуществлять искусственное освещение как рассеянного, так и направленного типа.

Использование переменного тока и напряжения питания 220 вольт позволяет подключать светодиодные лампочки через устройство, изменяющее их световой поток, – диммер.

Диммируемые светодиодные лампы GX53 успешно используются со всеми моделями светильников данной серии.

Функции

Светодиодные светильники — прорыв в мире освещения, поэтому всё чаще потенциальные потребители интересуются главными преимуществами данного товара, чтобы сделать выбор в пользу этой покупки.

К функциям относят следующее:

  • Комфортное для глаз освещение помещений. Достигается посредством диммирования и обеспечивает световой поток необходимой яркости.
  • Создание декоративных экспозиций. Становясь единой целой интерьера, светодиоды подчеркивают красоту дизайна помещения, выполняя эстетическую функцию.
  • Маскировка дефектов интерьера. Зачастую вы видите, как светодиодные компактные модели украшают подвесные и натяжные потолки (см. Светильники потолочные), и считаете подобное освещение удачным дизайнерским ходом. В действительности такие светодиодные лампы умело скрывают от посторонних глаз изъяны полотна, полученные в процессе установки.

Разновидности LED светильников

Разновидностей ЛЕД светильников очень много, все они различаются по следующим факторам:

  • сфера использования;
  • размер, тип цоколя для подключения лампы;
  • тип конструкции (поворотный или фиксированный).

Встраиваемые LED-светильники имеет цоколь G со специальной штыревой системой подключения, которая и соединяет патрон и лампу. В ассортименте предлагаются следующие варианты:

  • патроны G53 с диаметром 70 мм, используются для современного акцентированного освещения, зонирования пространства;
  • GX53 диаметром 53 мм, это встроенные системы для подвесных и натяжных потолков, приборы освещения без трансформаторов, то есть на постоянном токе;
  • G3 являются наиболее популярными моделями, это системы для декоративной подсветки мебели и потолков.

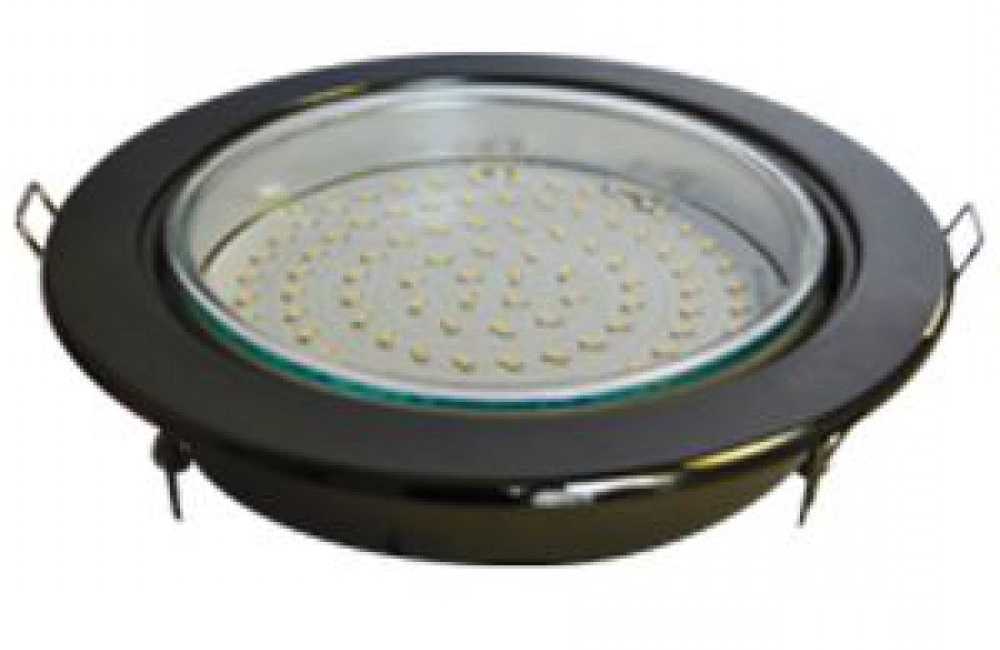

Сверхтонкий точечный светильник Uniel с цоколем GX53H-2R

Встраиваемые светильники ЛЕД различаются также по своему внешнему виду и форме. Чаще всего это круглые и прямоугольные приборы освещения, используемые для потолков. Но для мебели могут применяться светодиодные линейки и ленты, которые монтируются таким образом, чтобы их не было видно снаружи.

Квадратные панели, которые полностью утапливаются в потолок, используются для офисных и жилых помещений, обеспечивая яркий, ровный свет, заливающий все пространство. Корпуса таких осветительных систем очень прочные и надежные, отличаются лаконичным дизайном. Снаружи такие светильники практически незаметны, что позволяет использовать их практически для любого интерьера. Последнее время они все более востребованы для больших гардеробных и подсобных помещений, коридоров и парадных в многоквартирных домах.

Для отделки интерьера можно использовать встроенные ЛЕД лампы с выступающей декоративной частью корпуса

Они могут акцентировать внимание на определенных участках пространства, зонировать большую комнату или просто выполнять декоративную функцию

Декоративный встраиваемый точечный светильник

Преимуществом ЛЕД систем является большое разнообразие их оттенков и цветовой температуры. Белый свет разделяется на теплый, холодный и нейтральный, при этом уровень яркости можно менять, для чего используются специальные управляющие устройства. Также можно использовать цветную подсветку, которая будет светить только одним цветом или менять свои оттенки в соответствии с установленной программой. Такой вариант чаще применяется для декоративной подсветки, создавая в помещении необычную и уютную атмосферу.

Светодиодные встраиваемые лампы практичны и удобны, они могут применяться для зонирования, декоративного света или в качестве основного, очень яркого освещения для помещений любого назначения. Выбирая такие светильники, надо учитывать не только дизайн, но и тип цоколя, корпуса лампы, особенности ее использования.

Устройство светодиодных источников света

Внешний вид светодиодных ламп практически не отличается от традиционных источников света с металлической нитью накаливания. Они оборудованы стандартным цоколем с резьбой, что позволяет использовать их с обычными патронами и не вносить изменений в электрооборудование помещений. Однако светодиодные лампы существенно отличаются сложным внутренним устройством.

В их состав входят контактный цоколь, корпус, выполняющий функцию радиатора, плата питания и управления, плата со светодиодами и прозрачный колпак. Планируя использование светодиодных ламп в сети 220 В, следует помнить, что они не смогут работать с таким током и напряжением. Для того чтобы исключить перегорание светильников, в их корпусах устанавливаются платы питания и управления, снижающие напряжение и выпрямляющие ток.

Устройство такой платы оказывает серьезное влияние на срок эксплуатации лампы. В некоторых моделях перед диодным мостом устанавливается лишь резистор, а в некоторых случаях недобросовестные производители обходятся без него. В результате, лампы дают очень яркое свечение, но очень быстро сгорают из-за отсутствия стабилизирующих устройств. Поэтому качественные светильники непременно оборудуются стабилизаторами, например, балластными трансформаторами. В наиболее распространенных управляющих схемах используются сглаживающие фильтры, в состав которых входит конденсатор и резистор. В наиболее дорогих моделях в блоках управления и питания используются микросхемы.

Каждый отдельно взятый светодиод излучает довольно слабый свет. Поэтому для достижения нужного светового эффекта, группируется необходимое количество элементов. С этой целью используется плата, изготовленная из диэлектрического материала, с нанесенными токопроводящими дорожками. Примерно такие же платы применяются в других электронных устройствах.

Светодиодная плата является еще и понижающим трансформатором. С этой целью все элементы включаются последовательно в общую цепь, и сетевое напряжение равномерно распределяется между ними. Единственным существенным недостатком такой схемы является обрыв всей цепочки в случае перегорания хотя-бы одного светодиода.

Защиту всей лампы от попадания влаги, пыли и других негативных воздействий обеспечивает прозрачный колпак. Некоторые свойства колпака позволяют усилить общее свечение. Дело в том что его внутренняя сторона покрыта слоем люминофора, который начинает светиться под действием энергии квантов. Поэтому снаружи поверхность колпака выглядит матовой. Люминофор обладает более широкий спектр излучения, в несколько раз превышающий аналогичный показатель у светодиодов. В результате, излучение становится сравнимо с естественным солнечным светом. Без такого покрытия светодиоды оказывают раздражающее действие на глаза, вызывая усталость и болевые ощущения.

Лучше всего изучать полезные качества, устройство и принцип действия светодиодных ламп на схемах при напряжении электрической сети 220 вольт. Чаще всего такие светильники применяются в промышленном и уличном освещении, а в бытовых условиях традиционные источники света заменяются светодиодными лампочками, работающими при низком напряжении, в основном от 12 вольт. Однако мощность лампы и ее светоотдача не имеют прямой зависимости между собой. Этот фактор следует учитывать при выборе светодиодных светильников.

В светодиодных лампах, рассчитанных на 220 вольт, в схеме отсутствует трансформатор. В связи с этим возникает дополнительная экономия при эксплуатации таких светильников. Данная особенность отличает их от светодиодных ламп с другими мощностями. Поэтому выбор светильников происходит не по мощности, а по степени освещенности, создаваемой ими.

Как выбрать

Подобрать для своих нужд лучший светильник из большого выбора не так сложно, если принять во внимание некоторые факторы, о которых часто забывает покупатель:

Площадь помещения, которое должно освещать устройство. Может оказаться, что потребуется несколько приборов из-за их малой мощности или же наличия мест, в которые свет просто не сможет проникнуть;
Функция светильника. Достаточно ли будет установить его или же потребуется основное освещение;
Необходимость датчика перемещения

Тут важно, есть ли в квартире маленькие дети, животные, а также насколько активно вы себя ведете в этом помещении, никому не понравится если свет будет гаснуть сам по себе;
Внешнее или внутреннее освещение;
Необходимая яркость и наличие смены режимов;
Время автономной работы.

Определившись с необходимыми параметрами, можно ехать в магазин.

Однако, ознакомившись со всеми критериями выбора, вы вполне сможете подобрать свой вариант в интернет магазине, где можно выставить фильтры подбора по нужным параметрам, а далее из подходящих моделей просто выбирать чисто внешне, по фото беспроводных светильников, которые предложит поиск.

Типы цоколей светодиодных ламп

В светодиодных лампах используется несколько типов цоколей, каждый из которых имеет определенное назначение.

Цоколи E

Самыми распространенными считаются универсальные цоколи «Эдисона», в точности повторяющие соединения стандартных ламп накаливания. Они все снабжены резьбой, но могут иметь отличия по габаритам. Диаметр выражается в миллиметрах и проставляется в маркировке лампы после буквы E:

Е 27 – обычный цоколь с резьбой, имеющий диаметр 27 мм. Такое соединение подходит к светильникам, произведенным для энергосберегающих или обычных ламп накаливания.

Е 14 – уменьшенный вариант с диаметром 14 мм. Используется в современных светильниках, из-за небольших размеров такие лампы называют «миньонами». Могут быть выполнены в форме свечи, шарика, грибка.

Е 40 – соединение очень больших размеров, применяется для мощных уличных ламп.

Цоколи G

Другой разновидностью цоколей являются штыревые, которые обозначаются буквой G. Цифры, проставленные в названии лампы, указывают на расстояние между контактами в миллиметрах. Иногда после буквы G встречаются другие обозначения, которые отражают определенные особенности светильника.

Например, литера U обозначает разъем с утолщениями на штырьках. Подобные цоколи применялись для люминесцентных и галогенных лампочек. Наибольшее распространение получили следующие виды цоколей с маркировкой G:

GU 10 – снабжен двухштыревым разъемом, чаще всего применяется для потолочного освещения, встроенных светильников, кухонных вытяжек.

GU 5.3 – цоколь похож на соединение галогенных лампочек, снабжен двумя штырьками. Легко вставляется в патрон, обладает большой степенью безопасности. Может быть запитан как от сети на 220, так и 12V.

G4 – обладает двумя штырьками, используется для декоративной подсветки.

G9 – с таким типом цоколя производятся светодиодные и люминесцентные лампы, разработанные для замены галогенных светильников. Безопасен и прост в установке.

GX53 – используется для точечных потолочных светильников.

Цоколи R

Существуют цоколи с утопленными контактами, которые маркируются латинской литерой R. Цифра, которая следует за буквой, отражает в миллиметрах его толщину. Такое соединение используется в качестве замены линейных ламп.

Устройство LED ламп не мыслимо без радиатора

Мы рассматривали вопрос о том, что излишнее тепло очень критично сказывается на работоспособности светодиода

И это если мы берем во внимание только один диод. А если рассматривать лампу, то тепловой нагрев в этом случае становится еще более критичным

Без хорошего теплоотвода лампа проживет в лучшем случае год. В худшем – два-три месяца. Поэтому перед покупкой стоит обратить внимание на то, каким образом выполнен теплоотвод в лампе.

Много LED lamp устроены таким образом, что теплоотвод выполнен ТОЛЬКО одними продольными или поперечными отверстиями по всему корпусу лампы. Как показывает эксплуатация, этого не достаточно. Не зря «продвинутые» производители используют металлические радиаторы. Китайцы зачастую вместо металла могут впихнуть керамику. Не скажу, что это плохо, но хрупкое от этого получается детище.

Радиаторы могут быть сплошными, спиралевидными, пластинчатыми и т.д. Толщина зависит от мощности используемых светодиодов.

Радиаторы LEDs lamp

Какой бы радиатор не использовался, как бы не отводилось тепло, мы все-равно до сих пор не можем найти тот единственный радиатор, который смог бы установить необходимое рабочее тепло для светодиодов. Разные производители с попеременным успехом пытаются решить эту проблему.

Есть даже такие, которые внесли кардинальное изменение в устройство светодиодной лампы и в качестве охладителя используют обычную воду. К сожалению, мне еще не попадались такие экземпляры, но я бы с удовольствием их протестировал. Может когда-нибудь и свершится это чудо))).

Спектр использования

Производители сейчас стараются делать максимальный упор на отсутствие проводов практически в любом сегменте техники. Исключением не стали и осветительные приборы, подведение питания к которым, порой, затруднительно, или же невозможно.

Настенные беспроводные светильники или же мобильные будут полезны и в качестве ночника, и в качестве освещения на улице или в гараже. Такая конструкция поможет подсветить труднодоступные места, а также спасёт при внезапном отключении электричества.

Беспроводные светильники с аккумулятором помогут организовать декор помещения, а также будут очень полезны в качестве аварийного освещения.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
