Смд светодиоды: маркировка и характеристики

Количество диодов на один метр

Еще одной особенностью этой LED-ленты является количество светодиодов на погонный метр. Это количество определяет способ их размещения. Собственно светодиодная лента SMD-3528 может иметь 60, 120, 180 или 240 светодиодов.

Различные типы светодиодной ленты

В первых двух случаях все элементы размещаются в один ряд (А и Б). Если количество светодиодов на погонный метр равняется 180, то они размещаются в три ряда (В). При этом три диода одной группы размещаются поперек ленты.

Если число светодиодов равняется 240, то они размещаются в два ряда (Г). Одна неделимая частица насчитывает шесть диодов.

От количества диодов в погонном метре зависит и мощность LED-ленты SMD-3528. Мощность одного метра SMD-3528 с 60-ю диодами на метр составляет 4,8 ватта.

Что касается этой величины той ленты, которая имеет 120 диодов на метр, то она равняется 9,6 вата. Метр светодиодной ленты, на котором есть 240 диодов, характеризуется мощностью в 16,8 ватта.

Для того чтобы SMD-3528 могла использоваться в различных интерьерах и могла гармонизировать с различными дизайнерскими стилями, производители красят печатную плату в разный цвет. Так, печатная плата может быть:

  • белой;
  • черной;
  • коричневой;
  • желтой.

Все элементы (диоды, дорожки и резисторы) покрываются лаком

Здесь важно упомянуть о том, что SMD-3528 может покрываться также силиконом и герметизирующими веществами

Иными словами самая простая SMD-3528 не имеет защиты от воды. Те, которые покрываются силиконом (он наносится только на верхнюю часть), является частично защищенными от воды. Такая светодиодная лента 3528, на погонном метре которой может размещаться 60, 120 или 240 led, обозначается маркировкой IP65.

Также SMD-3528 может иметь сплошную герметизацию. Ее можно отличить благодаря маркировке IP67 и IP68.

Для того чтобы закрепление светодиодной ленты было легкой процедурой, производитель монтирует на нижнюю часть печатной платы клейкую ленту. Она обеспечивает надежное и длительное крепление.

Полезный совет: для того чтобы крепление было более надежным, поверхность объекта надо очищать и обезжиривать. Некоторые производители устанавливают некачественный двойной скотч.

Это может стать причиной преждевременного отклеивания. Для избегания этого сценария надо дополнительно использовать свой клей.

Примечательным фактом является то, что двойным скотчем не оснащаются только LED-лента SMD-3528 с обозначением IP67 и IP68.

В чем разница между smd 3528 и smd 5050. какие из них лучше?

Светодиоды давно признаны самым надёжным, экономичным и экологичным типом освещения. По спектру, эффективности светоотдачи и компактности у них попросту нет конкурентов. Цена этих преимуществ – достаточно высокие требования к источнику питания и значительное тепловыделение.

Любое устройство с мощностью более 20 Вт/м.кв во избежание перегрева требует теплоотвод. Для светодиодов это обязательное условие для стабильной и длительной работы, поскольку перегрев матрицы приводит к её быстрому выгоранию.

Конструктивные особенности светодиодов

Сравним параметры мощности самых распространённых светодиодов

Это мощность матрицы при условии сплошного монтажа. Естественно, в светодиодной лампе, и тем более в светодиодной ленте плотность монтажа элементов значительно ниже.

Необходимость в дополнительном теплоотводе возникает, когда корпус в котором находятся светодиоды исключает свободную рециркуляцию воздуха – светодиодные прожекторы, мощные светодиодные ленты при монтаже в желобах.

Конструкция всех диодов 3528 – однокристальный элемент с мощностью светового потока 6-9 люмен. В матрице 5050 располагается три таких кристалла, чем обусловлено пропорциональное увеличение яркости и мощности.

Модели с маркировкой 5630 и 5730 собраны на кристаллах повышенной плотности, поэтому имеют более высокую яркость, сравнительно с 5050 и более высокую теплоотдачу.

Критерии выбора светодиодной матрицы

При выборе типа матрицы желательно достичь оптимального соотношения затраты/результат.

Чтоб понять какие лучше smd 3528 или 5050, нужно понимать, что три светодиода 3528 соответствуют по яркости одному 5050, но стоимость их на 30% выше. Их использование целесообразно, когда требуется мягкий рассеянный свет, например, для ночной подсветки.

Создание двухрежимной системы освещения

Освещение с ванной комнате, туалете

Оптимальный вариант организации освещения предусматривает возможность двух режимов освещения: стандартное и ночной режима подсветки. Для этих целей можно использовать светодиодные ленты на элементах 3528 и 5050.

С точки зрения финансов, модули на матрице 5050 более выгодны, поскольку обходятся на треть дешевле, чем лента на светодиодах 2538. Именно их традиционно используют для монтажа основного освещения. Но ночью находиться в помещении, когда на вас светит лампочка мощностью 100 Вт не очень комфортно.

Уменьшить яркость возможно двумя способами: установить диммер для светодиодной ленты либо параллельно основному освещению смонтировать менее мощную ленту на 3528 диодах. Но для такого небольшого помещения стоимость диммера обойдется ощутимо дороже нескольких метров ленты.

Подсветка жилой комнаты

Для помещений с большой площадью яркость освещение выгоднее регулировать диммером для светодиодной ленты. Это значительно рентабельнее монтажа двух самостоятельных источников освещения.

Отличия SMD 5050, 2835 и 3528

2835 – компактный вариант 5050, который используют при создании источников повышенной яркости. Между светодиодом 2835 и 5050 отличие лишь в размере светоизлучающего слоя и площади теплоотвода, у 2835 она больше.Часто путают 3528 и 2835 диоды. Несмотря на одинаковые размеры это разные классы изделий.

Светодиодные ленты повышенной яркости нашли применение рекламе для создания светящихся конструкций, когда при минимальных размерах необходима высокая яркость.

Для бытового освещения такой тип не подойдёт. Меньший размер светоизлучателя даёт более узкий пучок, из-за чего будут перепады зон освещённости, чего не наблюдается у диодов с типоразмером 5050.

Оцените, пожалуйста, статью. Мы старались:) (Пока оценок нет)Загрузка…

Отличия и сравнение LED SMD 3528, 2835, 5050

Светодиод 2835 был выпущен позже, чем 3528 и 5050, поэтому обладает лучшими техническими характеристиками, и способен соответственно на большее.

Отличием светодиода 2835 от 3528 является размер кристалла, он больше, как и его световой поток, номинальная мощность и светоотдача Лм/ватт. У новых светодиодов были увеличены контактные площадки, что обеспечивает более качественный теплоотвод. В качественной продукции применяются материалы корпуса с большей теплопроводностью. Высота корпуса 2835 уменьшена. Все это позволило улучшить отвод тепла от кристалла LED, и соответственно повысить срок службы.

У светодиода SMD 2835 почти вся излучающая поверхность покрыта слоем люминофора, а у SMD 3528 только круглая область по центру, это позволило существенно увеличить площадь излучения света.

Отличие LED 2835 от 5050. Светодиод типа SMD  – это 3 кристалла SMD 3528 в одном корпусе, на нижней части которого располагаются 6 выводов. Поэтому он имеет больше размеры, и его кристаллы могут включаться в цепь по отдельности. Данный фактор даёт возможность получать RGB светодиоды или элементарную схему регулировки яркости путём выведения из работы одной ветки кристаллов, не теряя равномерности свечения изделия. При одинаковой мощности, у 2835 можно отметить большее значение светового потока. В остальном отличия такие же, как и от 3528.

Чтобы лучше понимать, как светоизлучающие диоды отличаются между собой, посмотрите фото, и сразу все станет понятно. На фото, в сравнении, изображены характеристики.

Для закрепления полученной информации и лучшего понимания, рекомендуем посмотреть видео, автор которого проводит сравнительную оценку выше рассмотренных светодиодов.

Краткие технические характеристики

Теперь рассмотрим каждый наиболее популярный типоразмер в индивидуальном порядке. С помощью цифр мы постараемся дать объективную оценку каждому виду, раскрыть сильные и слабые стороны.

SMD 3528

Падение напряжения при номинальном токе 20 мА зависит от цвета излучения. Для белых LED оно может быть в пределе 2,8-3,4В, а световой поток 7,0-7,5 лм. Яркость SMD 3528 сильно зависит от температуры и при 80°C она снижается на 25%.

SMD 5050

Соответственно производитель не рекомендует превышать значение рабочего тока более чем 60 мА. При этом прямое напряжение составит 3,3В, а световой поток 18 лм. Суммарное энергопотребление одного SMD 5050 равняется 200 мВт в диапазоне рабочих температур -40/+65°C.

SMD 5630

SMD 5630

Световой поток может достигать 58 лм, измеренный при прямом токе 150 мА. Через фирменные SMD 5630 разрешается пропускать до 200 мА постоянного и до 400 мА импульсного тока с коэффициентом заполнения 25%. Величина прямого напряжения зависит от оттенка белого света и может составлять от 3,0 до 3,6В.

Светодиод SMD 5630 имеет 4 вывода с ключом около первого контакта. Из них задействовано всего два вывода: 2 – катод (-) и 4- анод (+). Как и во многих современных LED SMD чипах снизу есть подложка, способствующая улучшению отвода тепла.

SMD 5730

SMD 5730-05 выдерживает ток до 180 мА, рассеивая при этом 0,5 Вт активной мощности. Также он прекрасно работает в импульсном режиме с амплитудой импульса до 400 мА, длительность которого не более 10% от периода. Работая на номинальном постоянном токе, SMD 5730-05 обеспечивает яркость до 45 лм.

SMD 5730-1 можно эксплуатировать на постоянном токе до 350 мА и импульсном токе с коэффициентом заполнения не более 10% до 800 мА. Типовое падение напряжение в рабочем положении – 3,2В с мощностью до 1,1 Вт. Кристалл выдерживает температуру p-n-перехода в 130°C и нормально функционирует в пределах от -40 до +65°C. В сравнении с SMD 5050 он обладает меньшим тепловым сопротивлением и в 6 раз большим световым потоком, который в фирменном исполнении достигает 110 лм.

SMD 3014

SMD 3014 – относительно новый типоразмер, относящийся к классу слаботочных светодиодов. Максимальный прямой ток кристалла не должен превышать 30 мА. Зона прямого напряжения 3,0–3,6В. У белых светодиодов теплых оттенков светоотдача минимальна (8 лм), а у холодных – максимальна (13 лм). Размеры SMD 3014 составляют 3,0х1,4х0,75 мм. Выводы анода и катода не ограничиваются пайкой с торцов. Они уходят на нижнюю часть корпуса, что должно учитываться во время изготовления печатной платы. Увеличенный размер контактных площадок улучшает отвод тепла и крепление светодиода. Вывод анода в 2 раза длиннее катода.

SMD 2835

По остальным электрическим характеристикам SMD 2835 очень схож с SMD 5730-05. В свою очередь, конструктив элемента идентичен светодиоду SMD 3014, когда выводы анода и катода выполняют функцию теплоотводящей подложки.

Электрические характеристики светодиодов 3528

Таблица – параметры светодиода 67-11-C70100H-AM

Из таблиц видно, что даже у одного производителя существуют различные виды светодиодов одинакового размера 3528. То есть светодиоды могут иметь разное прямое падение напряжения при разном цвете свечения. Например, осветительные smd светодиоды 3528 обычно выпускаются на прямое  напряжение 3 вольта. Однако существуют светодиоды 3528 разных цветов на прямое напряжение от 2 до 3,2 вольт. Номинальный прямой ток светодиодов 3528 обычно 20 миллиампер. Вне зависимости от цвета. Светодиоды типоразмера 3528 являются маломощными светодиодами. Мощность их обычно составляет 0.06 ватта.

Прямое падение напряжения светодиодов 3528 в зависимости от цвета излучения

Стоит отметить что SMD типоразмера 3528 могут также иметь другое устройство и характеристики. К примеру, они могут состоять из нескольких кристаллов. Светодиоды 3528 RGB типа (Red – красный, Green – зеленый, Blue – синий) состоят из трех кристаллов. По отдельности кристаллы дают красный. зеленый и синий цвета. При включении всех трех кристаллов одновременно, они дают смешанный белый свет. Такие светодиоды могут, при управлении через контроллер, светит каждым цветом по отдельности. Или любым другим цветом и оттенком при смешении и питании определенной силой тока. К примеру, вот такой 4-пиновый индикаторный светодиод 3528. У него три минусовых контакта – катода, отдельно для каждого кристалла. А также один общий плюсовой вывод – анод.

SMD Светодиод-3528 RGB обычно имеет характеристики

Общий анод

Цвет: красный/зеленый/синий

Сила света: 120-150/200-300/70-95 мкд

Длина волны: 620-625/520-525/460-470 нм

Прямое падение напряжения: 2,0-2,6/3,0-3,4/3,2-3,4 в

Прямой ток: I (мА): 20 мА

4-контактные светодиоды 3528 с двумя (справа) и тремя (слева) кристаллами

Светодиоды 3528 могут состоять из двух кристаллов и светиться двумя разными цветами поочередно. При этом они имеют четыре контакта. Два катода (-) и два анода (+). Или же три контакта. Два анода и один общий катод.

Как видно из вышерасположенных таблиц, два одинаковых по размеру светодиода Everlight Europe изготовлены на разные ток и напряжение. В результате светодиоды имеют совершенно разные вольт-амперные характеристики. Соотношение прямого тока и прямого напряжения этих двух светодиодов  показано в расположенных ниже  графиках.

Вольт-амперная характеристика светодиода 67-11-C70100H-AM

Без всякого сомнения, важно подобрать источник питания и светодиоды друг под друга. То есть питающий драйвер должен выдавать ток силой не больше чем номинальный ток светодиодов

В добавок ко всему прочему, драйвер должен иметь запас по мощности. Разумеется, по сравнению к мощности питаемых от него светодиодам. Безусловно, это обеспечит более долгий срок службы светодиода. А также большую сохранность источника питания.

Вне сомнения, стоит обратить тщательное внимание на охлаждение светодиодов. Во всяком случае, при соблюдении номинальной температуры светодиоды гарантировано прослужат более долгий срок

Чем более дешевые светодиоды применяются, тем более бережно с ними стоит обращаться.

Особенности и область применения

Световые диоды 3528 SMD имеют кристаллы InGaN или AlGaInP. Такой тип предназначен для поверхностной установки. Форма чипа прямоугольная с размерами, соответствующими аббревиатуре 3528, то есть длиной 3,5 мм, шириной 2,8 мм, а толщина 1,4 мм.

Соединяющие контакты находятся на меньших сторонах. Поверхность вскрыта люминофором. Внутри располагается один либо три кристаллика. Когда проводится ток, то именно эти кристаллы и обеспечивают свечение. При наличии одного кристалла, светодиодная лента SMD 3528 называется монохромной.

При этом излучение проходит только в одном тоне.

От тона диода зависит освещенность, измеряемая люменами: белый тон – 3,2–5,5 Лм, синий – 0,6–0,85 Лм, красный и желтый – от 1,2–1,6 Лм, зеленый – 2,8–3,5 Лм.

Катодный выход находится на стороне среза. Это надо знать, когда проводится диагностика чипа мультиметром. При этом красный отвод замыкает анод, черный катод. При этом происходит загорание кристалла, а на табло отображается единица.

Рассеивающий угол составляет 130 градусов. Яркий свет поступает по центру. Поэтому такие световые диоды чаще применяют для освещения конкретного объекта. Если требуется более рассеивающий поток света, то в осветительный прибор устанавливается дополнительно рассеивающая линза.

Особенностью выступает и наличие диодов на погонном метре. От количества зависит способ размещения. Одна лента может размещать 60, 120, 180, 240 световых диодов.

Лента 3528 имеет свои положительные стороны использования:

  • Лента применяется в разных помещениях, главное, чтобы был доступ воздуха, температура не превышала 60 градусов.
  • Различные цвета и яркость.
  • Размеры позволяют производить крепление в труднодоступных местах.
  • Легкость установки, вне зависимости от расположенности плоскости.
  • Низкая рабочая температура.
  • Гибкость позволяет делать разные формы.
  • Лента может разрезаться на полосы любой длины, при этом каждая из них сохраняет свои рабочие способности.
  • Эксплуатационный срок до 50000 часов.
  • Безопасное напряжение для человека.

Недостатком выступает факт применения блока питания, что приводит к дополнительным покупкам.

Область применения:

  • общие системы освещения;
  • подвесная потолочная конструкция;
  • подсветка рабочих, декоративных зон;
  • рекламные щиты, витрины в магазинах;
  • автомобильная подсветка, установка в фары;
  • дорожные знаки и пр.

Диод в цепи постоянного тока

Как мы уже говорили, диод пропускает электрический ток только в одном направлении. Для того, чтобы это показать, давайте соберем простую схему.

прямое включение диода

Так как наша лампа накаливания на 12 Вольт, следовательно, на блоке питания тоже выставляем значение в 12 В и собираем всю электрическую цепь по схеме выше. В результате, лампочка у нас прекрасно горит. Это говорит о том, что через диод проходит электрический ток. В этом случае говорят, что диод включен в прямом направлении.

диод в прямом включении

Давайте теперь поменяем выводы диода. В результате, схема примет такой вид.

обратное включение диода

Как вы видите, лампочка не горит, так как диод не пропускает электрический ток, то есть блокирует его прохождение, хотя источник питания и выдает свои честные 12 Вольт.

обратное включение диода

Какой вывод можно из этого сделать? Диод проводит постоянный ток только в одном направлении.

Виды светодиодных лент в нашем магазине

« Назад

08.08.2017 11:46

Расскажем в этой статье — какие виды светодиодных лент есть в нашем магазине и чем они отличаются друг от друга.

Итак, основное различие между led лентами в типе светодиода. На данный момент больше всего распространены ленты SMD 3528 и SMD 5050.

В чем заключается разница?

Отличие в размерах светодиода, так у ленты SMD 3528 светящий элемент 3,5*2,8 мм, а у ленты SMD 5050 5*5 мм соответственно.

Обратите внимание

Понятное дело, что светодиод большего размера будет светить ярче. Если спросите на сколько — где-то в 2,5 —4 раза.

Количество светодиодов на метр

В нашем ассортименте есть ленты с 30, 60, 120 светодиодами, размещенными на одном метре ленты. Соответственно, чем больше светодиодов, тем ярче будет подсветка.

Для лёгкой подсветки подойдут ленты SMD3528 на 60 светодиодов и SMD5050 на 30. Если необходима подсветка посильнее, то надо использовать  SMD3528 на 120 светодиодов и SMD5050 на 60, а SMD3528 на 240 и SMD5050 на 120 можно использовать как освещение.

Цвет свечения

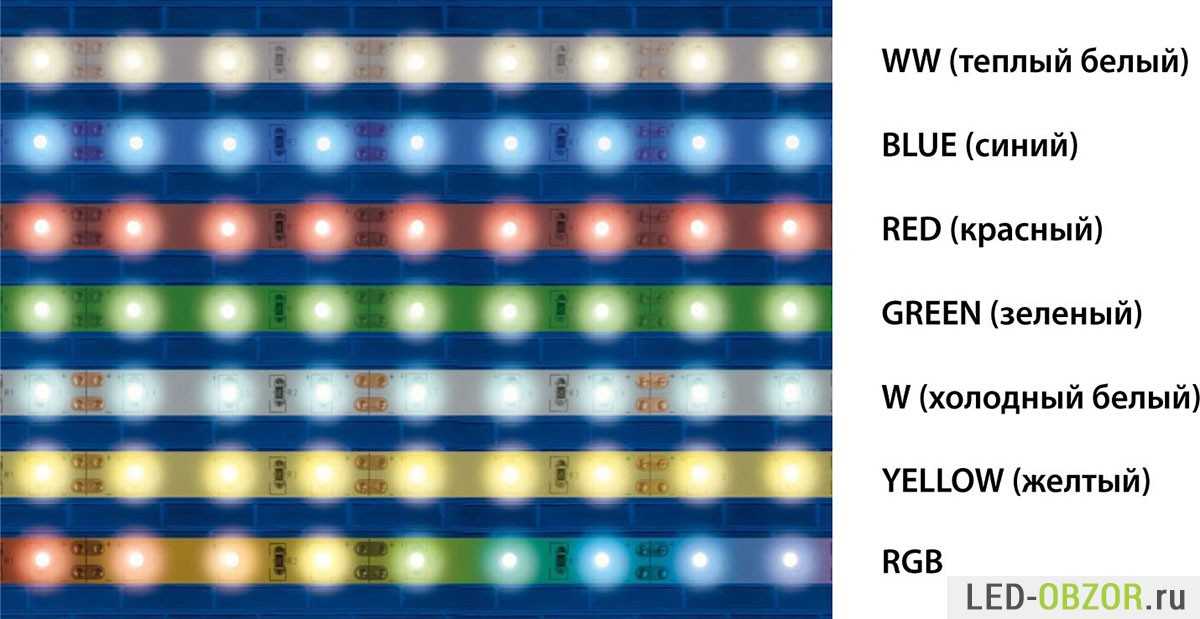

Ленты можно разделить по цвету свечения. Есть однотонные и многоцветные.  Однотонные — это синий, красный, желтый, зеленый, теплый белый, холодный белый и нейтральный белый.

Это делается с помощью контроллера, который включает и отключает тот или иной цвет на основе команды, которая ему поступает с пульта управления.

Степень защиты

Ленту где светодиоды просто припаяны на печатную плату , можно устанавливать в комнате. Такая незащищенная LED лента  имеет IP 20. Влагозащищенная лента покрыта эпоксидной смолой и залита силиконом имеет IP 65. Такую подсветку можно устанавливать в ванной комнате.

Еще более влагонепрроницаемая лента имеет индекс IP 68? В этом случае печатная плата покрыта эпоксидной смолой, равномерно заливается силиконом и помещается в герметичную прозрачную трубку. Такая лента спокойно будет работать даже в резервуаре с водой.

Где можно использовать эти ленты?

Важно

Понятное дело, что можно ту или иную ленту приспособить куда угодно. Но! По нашему мнению, светодиодные ленты SMD 3528 прекрасно подходят для подсветки мебели, картин, витрин. Она не такая яркая, как SMD 5050 и поэтому будет только подчеркивать линию дизайна.

Для декорирования потолков лучше подойдет LED лента SMD 5050. Она более яркая и должна хорошо освещать помещение.  Более того, для  организации подсветки в комнате лучше использовать RGB ленту. Так как, при помощи пульта, Вы всегда можете поменять свечение диодов.

К примеру, покрасили стены в другой цвет, а подсветку менять не надо, просто поменяйте оттенок свечения на более подходящий.

На самом деле разобраться не сложно, в любом случае обращайтесь к нашим менеджерам. Они с удовольствием подскажут наиболее приемлемый для вас вариант. Посмотреть и приобрести светодиодные ленты для мебели и дома можно в этом разделе

Получение светодиода определенного цвета

Для получения светодиода того или иного цвета используется три технологии – покрытие люминофором, использование RGB светодиодов и применение разных полупроводниковых материалов.

Покрытие люминофором

Люминофором называется вещество, которое может преобразовать поглощаемую энергию в свет. Получение светодиодов путем нанесения люминофора на поверхность имеет свои преимущества:

  • простота конструкции;
  • низкая стоимость производства;
  • экономия.

К недостаткам относятся:

  • снижение светоотдачи из-за потери световой энергии;
  • влияние на цветовую температуру;
  • быстрее стареет при эксплуатации.

Люминофор используется в белых светодиодах. С помощью люминофорного покрытия создаются диоды с различной цветовой температурой.

RGB-технология

Смешивание цветов по RGB технологии также помогает получить светодиоды различного спектра (обычно используются для белого). На матрице устанавливаются 3 монокристалла, каждый из них дает свой спектр RGB. Путем конструирования оптической системы цвета смешиваются и дают нужный оттенок.

Преимущества:

  • возможность поочередного включения того или иного цвета вручную или автоматически;
  • можно вызывать разные оттенки, меняющиеся по времени;
  • создание эффектных осветительных конструкций для рекламы и дизайна.

Недостатки:

  • неравномерность светового пятна;
  • неравномерность нагрева и отвода тепла.

Отрицательные качества вызваны расположением кристаллов полупроводника на поверхности. Из-за этого качественно организовать RGB модель сложно.

Применение различных примесей и полупроводников

Работа светодиода напрямую зависит от материала, из которого он выполнен. Использование полупроводников с различной шириной запрещенной зоны можно добиться нужного света от диода. От ширины запрещенной зоны зависит длина волны.

Для получения приборов в инфракрасном и красном цветовом спектре используются твердые растворы на основе арсенида галлия. Оранжевые, желтые и зеленые цвета получаются при помощи фосфида галлия. Синие, фиолетовые и ультрафиолетовые изготавливаются на основе нитрида галлия.

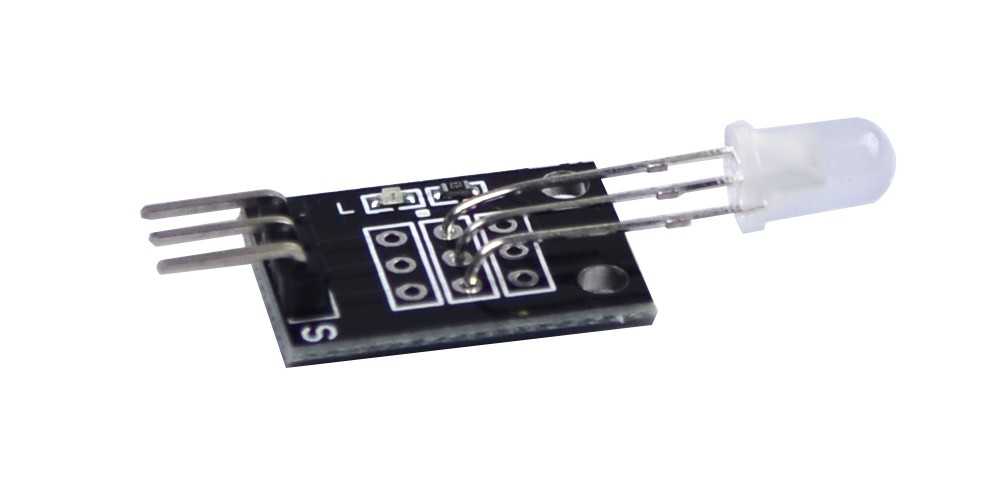

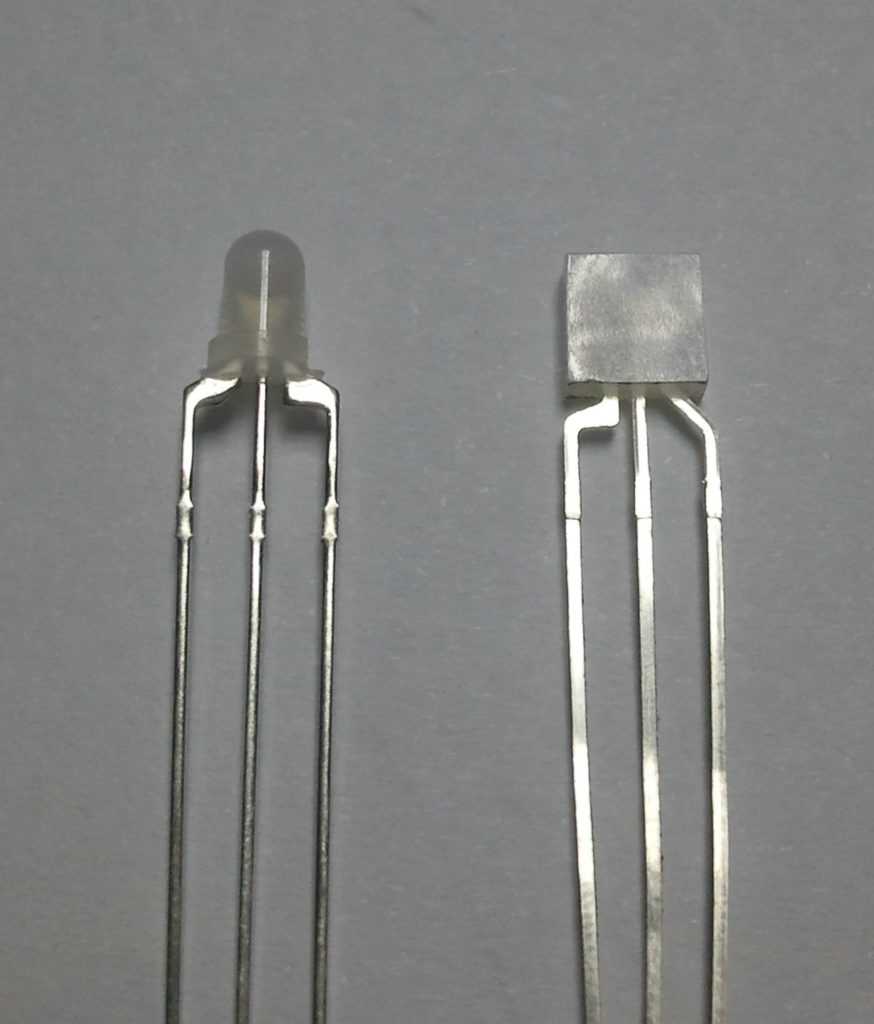

Схемы подключения двухцветных светодиодов

Чтобы сделать электроприбор своими руками, необходимо знать, как подключить двухсветный светодиод. Самый простой (но не совсем правильный) вариант – подключаем питания к ножкам через резистор и определяем циклов включения/выключения.

Чтобы добавить к схеме резистор, необходимо рассчитать значения его сопротивления и мощности.

С 2015 года ГОСТом 29433-2014 определены новые параметры напряжения электросети:

  • номинальное
    230 В;
  • минимальное
    207 В, под нагрузкой 198 В;
  • максимальное
    253 В.

Сопротивление резистора должно иметь
такое значение, чтобы через него мог протекать ток, необходимый для нормального
функционирования двухцветного светодиода, но элемент при этом не перегревался. Поэтому
значение номинального тока 20 мА для расчетов заменяется другим значениеем — 7
мА = 0,007 А, позволяющим диоду нормально светиться.

Сопротивление:

Купить нужно элемент на 33 кОм.

Мощность резистора:

Купить нужно элемент на 2 Вт.

Для проверки рассчитывается ток при максимальном напряжении:

Мощность:

Это значит, что резистор на 2 Вт не
перегреется даже при максимальном значении напряжения сети.

На
таймере 555

Таймером 555 называют интегральное устройство, генерирующее импульсы через определенные промежутки времени. Доступны модели в пластиковом и металлическом DIP и SMD корпусе на 4,5 — 16 В. Основная сфера применения в быту – управление трехцветными лентами и лампами. Таймер 555 включает цвета поочередно. Стандартное напряжение питания 5 В, перевести на 12 В можно, если поменять сопротивление резисторов.

Похожую схему с таймером 555 можно
создать для управления двухцветным светодиодом. Нужно запитать схему от сети
220 В через понижающий трансформатор. Напряжение стабилизирует регулятор 7805.
У трансформатора может быть одна или несколько обмоток. При втором варианте
требуется дополнительный вывод от обмотки на 12 В.

Если светодиод многоцветный, в схему включается столько таймеров, сколько цветов. Цветные элементы подключаются к выводам 555 через резисторы. В процессе изменения сопротивления интенсивность свечения меняется от минимального до максимального значения.

До

Чтобы управлять двухцветными
светодиодами, работающими на токе до 1 А, используется схема TA7291P,
оснащенная двумя входами и выходами. Двухцветный светодиод подключается к
выходу. Если логика диодов, транзисторов и реле одинаковая, а выходы
отличаются, чип не светится.

При одинаковых логических уровнях схема
работает иначе. Если на входах уровни различаются, один из выходов присоединяется
с общей проводкой, что приводит к присоединению с ней катода двухцветного диода
и резистора. Напряжение на втором выходе меняется одновременно с напряжением на
входе. Это дает возможность регулировать интенсивность свечения.

Напряжение на втором выходе подается из
микроконтроллера, выдающего импульсы. Кроме яркости свечения микроконтроллер контролирует
входы, поэтому возможно регулирование алгоритма управления и оттенков свечения.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
