Схемы подключения однофазного счетчика

Какой счетчик выбрать?

Чаще всего, на решение этого вопроса оказывают влияние следующие факторы:

  1. Срок службы оборудования. Электронные счетчики считаются более предпочтительными из-за особенностей своей конструкции и ряда иных особенностей. Производители чаще всего указывают в техническом руководстве эксплуатационный срок равный 15 годам, но массовый выпуск данной разновидности начался не так давно, поэтому выработать свой потенциал они еще не успели. В свою очередь, индукционные приборы могут сохранять точность расчетов и учета расходуемой электроэнергии даже через 50 лет.
  2. Класс точности. Наиболее эффективными и точными считаются устройства с данным параметром равным 1 или 0,5, но для активного использования в условиях жилого помещения достаточно прибора с классом точности 2.
  3. Многотарифность, но такая возможность на сегодняшний день реализована далеко не во всех областях страны.
  4. Наличие возможности автоматизированного учета является нежелательной функцией, поскольку она способна помочь лишь энергетическим компаниям, а стоить такой прибор буде значительно дороже, чем стандартный вариант.
  5. Большое количество функций также влияет на итоговую стоимость электросчетчика, но фактически никто из людей, выбравших подобные модели, не пользуется ими в полном объеме.

Навигация по записям

Усилие затяжки должно быть не таким сильным, чтобы сорвать резьбу, но и достаточно плотным. Теперь о схеме подключения.

При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа. Традиционно монтируются в специальные боксы короба из негорючего пластика. В России наиболее применима двухтарифная политика, когда тариф за оплату электроэнергии в ночные часы с

Кроме вводного автомата монтируют и другие устройства для распределения электроэнергии, защиты людей и оборудования. В некоторых видах этих приборов клеммы расположены снизу. Но установить все элементы, произвести подключение счетчика к нагрузке электроприборам , без подключения питания можно самостоятельно.

Счётчики трансформаторного включения в основном применяются в узлах учёта промышленных предприятий. Иногда в коробке, кроме однофазного счётчика и паспорта, может оказаться руководство по эксплуатации. В современных сетях наиболее широкое распространение получили двухполюсные автоматические выключатели. Конкретная цифра указывается в сопроводительном документе.

Рекомендуем: Составление смет на электромонтажные работы

Посмотрите подключение счетчика в видео-формате. Известно, что пик электрических нагрузок приходится на утренние и вечерние часы. Вообще, подключение электросчетчика, схема которого известна, особого труда не составит.

Ранее было нормально, что электросчетчик мог быть рассчитан на номинальный ток в 5 Ампер, но с широким распространением мощных бытовых приборов этого явно недостаточно, поэтому широкое применение нашли счетчики с более высоким номинальным током нагрузки. В некоторых видах этих приборов клеммы расположены снизу. В принципе, все аналогично, только фаз в данном приборе не одна, а три. Основные требования Основные правила монтажа и подключения приборов учета определяются п.

Подготовка к монтажу

Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике. На клеммнике расположены шесть фазных клемм, расположенных парами — три приходящих и три отходящих и седьмая, нулевая. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. А соединительная схема остается той же самой.

Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления. Иногда в коробке, кроме однофазного счётчика и паспорта, может оказаться руководство по эксплуатации. Разберёмся в тонкостях установки Все работы по установке счетчиков должны вестись, во-первых, теми организациями, которые имеют на это полномочия, а во-вторых, квалифицированным персоналом, имеющим нужный допуск. Электронные счетчики имеют цифровой интерфейс, который позволяет дистанционно считывать с них различные данные, а также программировать их на многотарифный учет по двум и более тарифам, которые распространяются на определенные временные промежутки. От вводного автомата обычно это двухполюсное устройство , один фазный провод подсоединен на 1-й контакт электросчетчика, а вторую клемму перемычка соединяет с распределительным автоматом как подключить автомат, равно и как подключить счетчик, видно из прилагаемых схем.
Установка и подключение электросчетчика СЕ101 S6 — Энергомера

Как собрать и установить электрический щиток

Начнем с того, что в любом строительном магазине в отделе электротовары можно приобрести готовый электрический щиток, в котором установлены автоматы и прибор контроля электроэнергии. Конечно, это удобно, но есть в этом деле одна проблема – автоматы и счетчик могут не подходить под потребляемую мощность электрической сети вашего дома. Поэтому совет – собрать щиток самостоятельно. Как это сделать?

В первую очередь надо уточнить у энергоснабжающей компании вашего района, какие марки электросчетчиков они берут в эксплуатацию. Почему? Последние – это несколько моделей, которые отличаются друг от друга классом точности и мощностью. Именно эти два показателя и надо согласовать. Кстати, если в магазине есть готовый щиток с таким счетчиком, то вам повезло. Если нет, тогда придется подбирать его под размеры прибора контроля.

Что еще понадобится для сборки?

  • Медный провод длиною один метр и сечением 2,5 мм².
  • Автоматические выключатели (их количество определяется количеством входных проводов, а мощность рассчитывается согласно мощности потребителей на каждом контуре).
  • Крепежные изделия (саморезы и пластиковые дюбеля). Некоторые производители монтажные изделия поставляют в комплекте с щитком.

В первую очередь надо предварительно распределить все элементы электрического щита так, чтобы они не мешали друг другу, и чтобы не закрывали монтажные отверстия. Теперь все это закрепляется, после чего можно переходить к монтажу проводов.

Не будем расписывать, какая схема подключения используется в распределительном щитке. Вот один из вариантов на рисунке ниже, где все четко показано, так что ошибиться невозможно.

Единственный момент, на который необходимо обратить внимание, это нумерация или обозначение клемм электросчетчика, куда будут подключаться провода входные и выходные

Здесь важно не перепутать, какая клемма фазная, а какая нулевая. Поэтому стоит открыть инструкцию счетчика и разобраться в этом вопросе, потому что у каждой модели свои позиции. Поэтому стоит открыть инструкцию счетчика и разобраться в этом вопросе, потому что у каждой модели свои позиции

Поэтому стоит открыть инструкцию счетчика и разобраться в этом вопросе, потому что у каждой модели свои позиции.

Итак, приборы установлены и соединены проводами между собой. Остается только провести монтаж. Для этого прикладываете распределительную коробку к поверхности, на которую будет устанавливаться, и карандашом или любым другим острым инструментом (отверткой, например) делаете отметки под монтажные крепежи. Теперь в них сверлите отверстия диаметром 6 мм и глубиною 6 мм, куда загоняете дюбели. А уже через них проводите крепление щита.

Подключение

Если собрать и установить распределительный щиток можно без проблем, то подключать вы его своими руками не имеете права. Поэтому вам придется вызвать представителей энергоснабжающей организации, которые и проведут подключение, то есть, соединят счетчик контроля с вводным кабелем. Если представители сетевой компании это делать не умеют, то придется искать организацию, у которой есть лицензия и доступ к проведению данного вида работ.

Обратите внимание, что после подключения контролер должен провести пломбировку электросчетчика

И еще один момент. для того чтобы можно было бы без проблем проводит ремонт прибора контроля и его демонтаж, необходимо установить в сеть (перед ним) еще один автомат, который называется общим. Чаще всего он больших размеров и для установки в распределительный щиток не предназначен. Что делать в этом случае? Выход единственный – приобрести бокс под автомат и установить его рядом со щитком.

Подключение через трансформаторы тока

Максимальный ток счетчика электроэнергии, как правило, ограничен значением 100 А, поэтому применить их в мощных электроустановках невозможно. В этом случае подключение к трехфазной сети идет не напрямую, а через трансформаторы. Это также позволяет расширить диапазон измерения приборов учета по току и напряжению. Однако, основная задача входных трансформаторов – уменьшить первичные токи и напряжения до безопасных значений для ЭС и защитных реле.

Полукосвенное

При подключении счетчика через трансформатор необходимо следить за полярностью начала и конца обмоток трансформатора тока, как первичной (Л1, Л2), так и вторичной (И1, И2). Аналогично нужно следить за полярностью при использовании трансформатора напряжения. Общую точку вторичных обмоток трансформаторов необходимо заземлять.

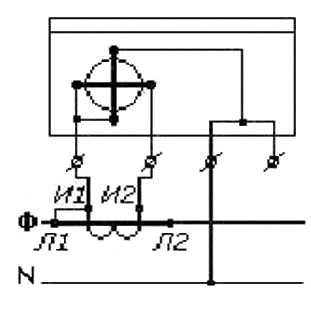

Назначение контактов трансформатора тока:

  • Л1 — вход фазной (силовой) линии.
  • Л2 — выход фазной линии (нагрузка).
  • И1 — вход измерительной обмотки.
  • И2 — выход измерительной обмотки.

Такой тип включения электросчетчика в сеть 380 Вольт позволяет разделить цепи тока и напряжения, что повышает электробезопасность. Минусом данной электрической схемы трехфазного подсоединения счетчика является большое количество проводов, необходимых для подключения ЭС.

Звезда

Такой тип подключения счетчика электроэнергии с заземлением к сети 380 В требует меньшего количества проводов. Включение по схеме звезда достигается объединением вывода И2 всех обмоток ТТ в одну общую точку и подсоединением к нулевому проводу

Недостатком этого способа подключения электросчетчика в сеть 380 Вольт является ненаглядность схемы соединений, что может усложнить проверку включения для представителей энергоснабжающих компаний.

Косвенное

Такая схема подключения трехфазного счетчика используется на высоковольтных присоединениях. Такой тип непрямого присоединения используется в большинстве случае лишь на крупных предприятиях и приведен лишь для ознакомления

В этом случае используются не только высоковольтные трансформаторы тока, но и трансформаторы напряжения. Для трехфазного подключения необходимо заземлять общую точку трансформаторов тока и напряжения. Для минимизации погрешности измерений если присутствует несимметрия фазовых напряжений необходимо, чтобы нулевой проводник сети был связан с нулевым зажимом счетчика.

Подключение счетчика и автоматов

Когда требуется выполнить работы на приватизированной территории, нужно взять схему, изучить рекомендации специалистов и просмотреть видео, где подробно рассказано, как установить электросчетчик. Затем приобретите все необходимое. Убедитесь, что в доме есть инструмет: отвертки, пассатижи. Побеспокойтесь об индивидуальной защите и изоляции. Приобретите диэлектрические перчатки, изоленту. Только после этого приступайте к работе и действуйте согласно пошаговой инструкции.

Установка распределительного щита

Сейчас в продаже есть специальные пластиковые короба с дверцами, предназначенные для подключения счетчика и автоматов, для чего каждая модель имеет определенное количество гнезд. Каждое из них может быть приспособлено для монтажа:

  1. Однофазного счетчика.
  2. Автоматических выключателей.
  3. Клемм, шин, коммутаторов.
  4. Устройств бесперебойного питания.
  5. Вводного автомата (рубильника).
  6. Устройства защитного отключения.
  7. Элементов несиловых сетей (ТВ, интернет, телефон).
  8. Главного блока управления «умным домом».

В этом случае все устройства будут находиться в одном месте. Короб защитит их от попадания грязи, пыли, вводы, сырости, влаги. Пломбировать ящик не нужно. Но вот после сборки по схеме подключения на электросчетчик на основании поверки ставится пломба. Для этого вызывается мастер из организации, ответственной за предоставления коммунальных услуг и электроснабжения. Главное к тому времени все сделать и проверить. Тогда поверка не займет много времени.

Каждый щит оснащен ДИН-рейкой из прочного пластика или оцинкованного железа. Именно к ней крепится каждый устанавливаемый блок. По типу монтажа щитовые бывают навесными. Для крепежа достаточно пары дюбелей, идущих в комплекте. Ящики скрытого монтажа монтируются в специально предусмотренные ниши в стенах. Предварительно в стеновых панелях делаются отверстия для ввода кабеля и штробируются каналы для прокладки проводки. Подсоединение проводов к приборам – последний этап монтажа, не считая проверки работоспособности.

Необходимость вводного автомата

Договор на предоставление услуг подачи электроэнергии может находиться пункт, обязывающий жильцов установить общий автоматический рубильник на входе. При этом номинал также может быть обговорен в соглашении. Здесь есть одна особенность. Когда он находится на принадлежащей площади, самовольно разрешено обесточивать запитанных потребителей. В противном случае требуется получить официальное разрешение, где указано время, когда его нужно выключить, а затем включить.

Современные счетчики электроэнергии

Перед монтажом электросчётчика подумайте, какая из двух доступных модификаций вам необходима – электромеханическая или электронная. Также помните, что учетные приборы классифицируются по классу точности. Данный показатель характеризует максимально доступное отклонение (погрешность) при измерении и фиксировании расхода электроэнергии. Действующее Постановление Правительства от 04 мая 2012 года за номером 442 говорит, что класс точности не может быть ниже 2,0. Второй показатель – максимальная сила тока – не более 60 А.

Однозначный счетчик оснащен четырьмя клеммами для монтажа электропроводки. Стандартное расположение слева направо, если повернуть прибор к себе, предполагает:

  1. Приходящую фазу.
  2. Отводящую фазу.
  3. Входящий ноль.
  4. Отходящий нуль.

Перед началом работы обесточьте ввод и вывод. Убедитесь в отсутствии тока в силовых кабелях при помощи тестера или щупа с диодом. Проверяйте фазу и нулевой провод. Только после этого прикрепите прибор к DIN-рейке и подключите проводку согласно схеме.

Автоматические выключатели и УЗО

Их также можно установить собственноручно. Для этого пользуйтесь специальными посадочными гнездами, предусмотренными производителем щитового ящика. Требования те же: обесточивание, крепление к рейке, подсоединение подведенных проводов

Также важно придерживать схемы и действовать, не нарушая требований техники безопасности. При подаче электричества все устройства должны находиться в положении «Выключено»

Проверяют приборы поочередно. Только после этого активируют все рубильники.

Основные правила подключения трехфазного счетчика

Счетчик должен быть защищенным от воздействия внешней среды. Для этого его помещают в специальную большую металлическую коробку. На сегодняшний день короб делают из негорючего пластика. Обязательным условием является герметичность и наличие окошка напротив табло, чтобы можно было легко совершать контроль над потреблением электроэнергии и снимать показатели.


Подробный план установки трехфазного счетчика.Источник electroazbuka.ru

Закрепляется устройство на высоте от одного до полутора метра. Для подключения используют исключительно медную проводку, сечение которой должно полностью соответствовать поступающей нагрузке.

Небольшие проводки, служащие переходником от счетчика к выключателю выбирают с цельной, неповрежденной изоляцией, прямые и без дополнительных ответвлений.

Монтирование трехфазного счетчика делают на улице. Его можно прикрепить к столбу или на стену дома. Включатели, с помощью которых поставляется энергия к точкам потребления необходимо поместить в другой коробке и находиться в помещении.

Как выглядит схема подключения счетчика, смотрите в видео:

Как правильно подключить трехфазный счетчик

Трехфазные счетчики отличаются от однофазных тем, что к ним подключается большее количество контактных проводов. Каждая фаза и ноль имеет свой вход и выход, которые размещаются попарно. Происходит подсоединение следующим образом: первая фаза имеет вход, прономерованный цифрой 1, выход – цифрой 2, вторая фаза 3 и 4 соответственно, третья – 5 и 6, ноль 7 и 8.


Так выглядит установленный трехфазный счетчик.Источник izhevsk.ru

Подключение проводится аналогично, как и у однофазного устройства, и вас не должно смущать большое количество проводов. С каждого провода снимается изоляционный слой. Зачищенные концы выравниваются, вставляются в контактные углубления и фиксируются болтами.

После того, как будут подсоединены все провода, устанавливается приспособление, автоматически защищающее усадьбу от возникновений короткого замыкания и возгорания. От трехфазного счетчика можно отводить как двужильные, четырехжильные кабеля, благодаря чему в частном доме можно обойтись всего лишь одним контролирующим прибором.

Советы по эксплуатации счетчика

Устанавливая счетчик на улице нужно помнить, что в данном случае он может неверно показывать количество потребляемой энергии. Это зависит от некоторых факторов, а именно:

  • при низкой температуре;
  • при повышенной влажности;
  • при попадании прямых солнечных лучей.

Чтобы не допустить подобных погрешностей, нужно правильно выбрать место для установки, поместить устройство в защитный бокс и обязательно утеплять в зимнее время.


Счетчик, установленный на улице.Источник nord-camping.ru

При неправильном подключении счетчик может иметь самоход. Чтобы проверить это, необходимо полностью отключить все электроприборы, выключить освещение и автоматы. Отключить всею электротехнику от розеток. После этого проследить за табло устройства. Если счетчик продолжает считать и цифры медленно сменяют друг друга, это значит, что у прибора есть самоход. В этом случае нужно немедленно обратиться в организацию энергоснабжения.

Чтобы обеспечить свободный доступ представителям компании энергоснабжения, прибор контроля лучше всего установить на лестничной площадке. Кроме того, ответственность за сохранность устройства будет нести компания, которая обслуживает ваш дом.

Если постает вопрос, какой счетчик лучше выбрать – однофазный или трехфазный, нужно принять во внимание, где именно он будет устанавливаться. Если это квартира, то соответственно все приборы, которыми пользуются легко работают от однофазного питания

Соответственно устанавливается и однофазный прибор.


Обслуживание электросчетчиков.Источник grani21.ru

В индивидуальном хозяйстве часто используют трехфазное питание. Но, поскольку от трехфазного счетчика можно провести и однофазный кабель, то экономичнее будет подсоединять трехфазный прибор.

Об обслуживании и неисправностях счетчика в видео:

В заключение

Замена счетчиков может проводиться и своими силами, но при этом обязательно нужно получить разрешение на проведение подобных работ в организации, обслуживающей электроснабжение по вашему месту проживания. В противном случае, при каких-либо допущенных неточностях можно материально пострадать.

Ещё немного внимания!

Как установить однофазный электросчетчик

Поэтому крепление таких аппаратов пломбировалось инспекторами Энергонадзора.
Нулевой провод от вводного автомата идет либо напрямую на второй контакт электросчетчика, либо на него же, но через устройство защитного отключения УЗО. Вариант установки счётчика зависит от нескольких технических моментов. Перед подключением ведь все равно придется снять защитную крышку контактов, а именно на внутренней ее стороне и показано расположение подключаемых проводов.
Как подключить счетчик электроэнергии в частном доме на улице Правила установки электросчетчика в частном доме на улице не отличаются от правил внутридомового монтажа. Перегрев самого оборудования, который в кратчайшие сроки выведет его из строя.
Подключение счетчика в подъезде Для начала нужно сделать ответвления от питающей линии. В этом случае вы сможете сэкономить на электроэнергии. Многотарифные электросчетчики Потребление электроэнергии неравномерное в разное время суток.
По современным требованиям щиток с электросчетчиком должен быть установлен снаружи дачи или коттеджа. Они более надежны, компактны, а результат измерений выводится на дисплей. За счет этого изготовитель гарантирует, что провода будут подсоединены правильно. Поэтому крепление таких аппаратов пломбировалось инспекторами Энергонадзора.

Схемы подключения приборов учета электроэнергии


Если считать эти клеммы слева направо, то первая клемма — это приходящая фаза, вторая клемма — выходящая фаза. Римскими цифрами указан квартал, а арабскими, на обратной стороне — год даты госповерки. Им разрешается только включать автоматы защиты в распределительном отделении, если они сработают от перегрузки или короткого замыкания. Чаще всего он устанавливается в коридоре или у входной двери.

Как самостоятельно сделать проводку в доме читайте тут. При помощи специального механизма на обратной стороне, его можно зафиксировать на верхней рейке внутри бокса. После этого подаётся напряжение, включается электрическая нагрузка в виде бытовых потребителей и визуально определяется работа счётчика. На следующем рисунке изображена схема подключения электросчетчика. Тем более что электросчетчика и автоматов силового шкафа это правило касается в первую очередь.

В квартирах монтаж электросчетчиков производится на лестничной площадке. Если эти приборы размещены в приватизированной квартире, в гараже, в бытовом помещении или в пределах границы коттеджного или дачного участка, то их установку, обслуживание и замену осуществляет владелец собственности.
Монтаж щитка ввода СИП и счетчика своими руками

Подключение трехфазного счетчика через трансформатор

Счетчики при подключении к линии 220В или 380В могут пропускать мощность не выше 60 кВт, потому что ток ограничивается лишь 100 амперами. Этого достаточно для комфортного проживания в квартире или частном доме. Но если у вас есть собственное производство с высокомощным оборудованием, то пропускной мощности обычного счетчика вам не хватит. Поэтому потребуется установка через трансформатор.

Схема с 10 проводами

Достоинство схемы – отделенные друг от друга цепи напряжения и тока: пользоваться электроэнергией будет безопасно. Недостаток – для подключения требуется много проводов.

Потребуется три трансформатора тока: по одному на каждую фазу. Кратко будем обозначать их ТТ. У каждого ТТ есть 4 клеммы:

  1. Л1 – для ввода фазного провода (А, В или С);
  2. Л2 – для выхода фазного провода;
  3. И1 – для входа токоизмерительной обмотки;
  4. И2 – для вывода токоизмерительной обмотки.

У счетчика электроэнергии в таком случае число клемм должно равняться одиннадцати (будем клеммы обозначать кратко – К):

  1. К1 – ввод фазной линии А;
  2. К2 – ввод токоизмерительной обмотки силовой линии А;
  3. К3 — вывод фазы А к потребителям;
  4. К4 – ввод фазной линии В;
  5. К5 – ввод токоизмерительной обмотки силовой линии В;
  6. К6 — вывод фазы В к потребителям;
  7. К7 – ввод фазной линии С;
  8. К8 – ввод токоизмерительной обмотки силовой линии С;
  9. К9 — вывод фазы С к потребителям;
  10. К10 – ввод нулевого провода;
  11. К11 – вывод нулевого провода.

Каждый ТТ включается в разрыв фазного провода через клеммы Л1 и Л2. Измерение расхода электроэнергии происходит за счет подключения токоизмерительной обмотки через клеммы И1 и И2.

Схема звездой

Достоинство – использование меньшего числа проводов (экономия на закупке вторичных проводников). Недостаток – сложность чтения схемы и затруднения при проверке точности работы.

Принципиальное отличие от десятипроводной схемы заключается в соединении в одну точку однополярных выходных контактов вторичной обмотки ТТ. Осталось еще три провода, которые от выводов ТТ направляются к счетчику электроэнергии. В звезду соединяются и обмотки тока внутри счетного корпуса.

Схема с объединенными цепями напряжения и тока (с семью проводами)

Достоинство – использование меньшего количества проводов. Недостаток семипроводной схемы – высокий риск поражения током людей, обслуживающих цепь. Поэтому сегодня происходит массовый переход на десятипроводную схему.

Отличие схемы от десятипроводной – наличие перемычек между клеммами 1 и 2, 4 и 5, 7 и 8 на электросчетчике. Перемычки есть и у ТТ: на контактах Л1 и И1.

Установка счетчика через испытательные блоки

Согласно правилам учета электроэнергии (конкретно – 1.5.23) подключение электрического счетчика через трансформатор должно осуществляться с использованием испытательной коробки. Она необходима для:

  1. Закорачивания вторичной трансформаторной обмотки для гашения импульсных всплесков напряжения;
  2. Подсоединения эталонного электросчетчика без отключения нагрузки;
  3. Замены электросчетчика при отключении цепей только в испытательной коробке.

Подключать испытательную коробку удобно по десятипроводной схеме. Отличие заключается лишь в том, что между счетчиком и ТТ располагается сама коробка, в которую вводятся и выводятся провода И1 и И2. Испытательная коробка позволяет их закорачивать (показано на схеме пунктирной дугой).

Подключаем трехфазный электросчетчик

Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.

Подключение трехфазного счетчика

Рассмотрим прямое подключение счетчика

Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

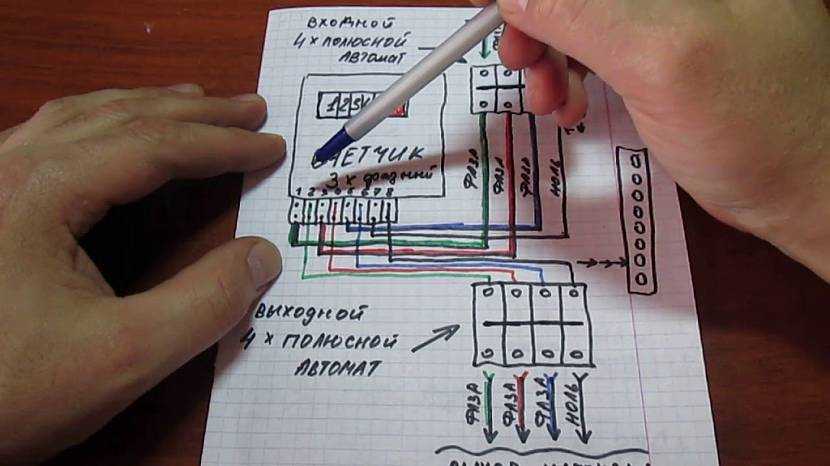

Схема подключения трехфазного электросчетчика

Косвенное подключение счетчика через трансформаторы тока

Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

Счетчик подключенный через трансформаторы тока

Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

Подключение производится согласно утвержденной схеме.

Схема подключения трансформаторов тока

К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

10-я клемма электросчетчика подключается к общей нейтральной шине зануления.
