Как проверить источник опорного напряжения tl431

Видео

Раз дело «выгорело» и пробник теперь есть, осталось помнить об этом и суметь в случае необходимости быстро его идентифицировать из числа других в таких, же корпусах, что лежат в предназначенной для этого коробке. А ещё нужно помнить, что рабочее напряжение пробника 12 вольт, что при не подключённом TL431 мультиметр будет показывать напряжение 10 вольт, при подключённом 5 вольт, а при нажатой кнопке 2,5 вольта и вдобавок правильно установить проверяемый компонент в панельку.  А можно особо и не запоминать, а оформить соответствующим образом лицевую панель. Автор проекта: Babay iz Barnaula.

Производители

Из-за своих хороших параметров, надежности и дешевизны, TL431 используется в различных технических решениях. Поэтому её производством занимаются многие зарубежных компаний. Существует даже полностью переведенный datasheet tl431 на русском от Texas Instruments (TI). А вот ссылки на некоторые даташит устройств продающихся в РФ: TI, ON Semiconductor, STMicroelectronics, Nexperia, HTC Korea, NXP Semiconductors. Есть еще изготовители этих изделий, но их трудно найти в российских магазинах. К ним относятся: Unisonic Technologies, Motorola, Fairchild Semiconductor, Diodes Incorporated, HIKE Electronics, Calogic, Sangdest Microelectronic (Nanjing), SeCoS Halbleitertechnologie GmbH, Hotchip Technology, Foshan Blue Rocket Electronics и др.

Примечания

  1. The voltage regulator handbook / ed. J. D. Spencer, D. E. Pippinger. — Texas Instruments, 1977. — P. 82, 86, 132. — 198 p. — ISBN 9780895121011.
  2. Первая техническая документация на серийные TL431 датирована июлем 1978 года. См.
  3. ↑ , p. 384.
  4. ↑ , p. 388.
  5. ↑ , p. 19.
  6. , p. 20: «virtual internal pin».
  7. , pp. 383, 385—386.
  8. ↑ , p. 20.
  9. ↑ , p. 387.
  10. ↑ , p. 383.
  11. ↑ , p. 154.
  12. ↑ , p. 78.
  13. , p. 93.
  14. ↑ , с. 221.
  15. ↑ , p. 14.
  16. ↑ , pp. 5—13.
  17. , pp. 7—5, 7—6, 7—7.
  18. ↑ , p. 94.
  19. ↑ , p. 4.
  20. , p. 25.
  21. , p. 1.
  22. , p. 2.
  23. ↑ , p. 2.
  24. , pp. 3—4.
  25. , pp. 5—13, 16.
  26. , p. 24.
  27. , p. 4.
  28. , p. 6.22.
  29. , p. 393.
  30. , pp. 1, 2.
  31. , p. 29.
  32. , p. 28.
  33. , p. 392.
  34. ↑ , p. 2.
  35. , p. 3.
  36. , pp. 396—397.
  37. , pp. 397—398.
  38. , p. 4.
  39. ↑ , p. 22.
  40. ↑ , p. 23.
  41. , p. 1.
  42. ↑ , p. 3
  43. Clements G. TL431 Multivibrator // Elektor. — 2009. — № July/August. — P. 40—41.
  44. , p. 6.21.
  45. , p. 1.
  46. , p. 2.
  47. ↑ , p. 3.
  48. , p. 4.
  49. , pp. 7, 8.
  50. , p. 17.
  51. ↑ , p. 153.
  52. , p. 157.
  53. . Texas Instruments (2014).
  54. , p. 155.
  55. . On Semiconductor (2009).

Технические характеристики

7812 ещё называют регулятором с фиксированным напряжением в 12 В. При этом на вход микросхемы должно подаваться питание на 2-3 В больше, чем на выходе, иначе на нём не будет заявленных 12 В. Максимальный выходной ток может достигать 1,5 А с применением хорошего радиатора. Устройство технологически защищено: от теплового пробоя, короткого замыкания и превышения режимов безопасной работы (SOA). Что делает его практически «неубиваемым».

Максимальные параметры

Максимальными значениями характеристик для LM7812 считаются:

  • предельное напряжение на входе микросхемы не более 35 В;
  • сила тока на выходе до 1.5 А;
  • температура кристалла при работе может достигать +150 ОС;
  • температура хранения от -65 до +150 ОС;
  • допустимый нагрев припоя не более +230ОС, с интервалом до 10 сек.

Рассеиваемая мощность ограничена внутренней защитой (Internally limited), корпусным исполнением изделия и применением теплоотвода.

При расчёте максимальной рассеиваемой мощности работающего устройства применяют стандартную формулу PDmax = (TJmax — ТА) / θJA. Где TJmax – предельная температура кристалла, а ТА – предполагаемая для окружающего воздуха. θJA – это тепловое сопротивление к внешней среде, которое напрямую зависит от корпусного исполнения.

Например, для распространенных устройств в пластиковых ТО-220 θJA=54ОC/Вт. В случае использования радиатора, необходимо учитывать величину теплового сопротивления кристалла (θJC), которая составляет порядка 4ОC/Вт для такого корпуса.

Электрические параметры

Несмотря на то, что рассеиваемая мощность не приводится производителями в даташит вместе с  максимальными параметрами, её рекомендованное значение прослеживается в электрических характеристиках LM7812. В столбце «условия тестирования» указана допустимая величина PD не более 15 Вт, при изменении напряжения на входе до 27 В и токе на выходе до 1 А. Температура кристалла, при этом, должна находится в диапазоне от 0 до +125ОС.

Данные представленные в этой таблице получены путем тестирования с двумя сглаживающими конденсаторами на входе (до 0,22 мкФ) и выходе (до 0,1 мкФ).

Уровень включения сигнализатора

Ток на электроде управления, когда включается диод HL1 (Uз) задается разделителем R1, R2. Характеристики разделителя определяются по формуле:

R2=2.5хR1/(Uз – 2.5)

Для максимально точной подстройки порога включения можно вместо резистора R2 поставить подстроечный, с показателем раза в 1,5 выше, нежели получилось по расчету. Затем, когда настойка сделана, его можно поменять на постоянный резистор, его сопротивление должно равняться сопротивлению установленной части подстроечного.

Как TL431 проверить схему включения? Чтобы проконтролировать несколько уровней тока будет необходимо 3 этих сигнализатора, каждый из них настраивается на определенное напряжение. Таким способом можно сделать целую линейку шкалы и индикаторов.

Для электропитания цепи индикации, которая состоит из резистора R3 и диода HL1, можно использовать отдельный даже нестабилизированный источник питания. В данном случае контролируемый ток подается на верхний по схеме выход резистора R1, который нужно отсоединить от резистора R3. При этом подключении контролируемый ток может быть в диапазоне от 3-х, до десятков вольт.

Отличие данной схемы от предыдущей заключается в том, что диод подсоединен по-другому. Это подключение называется инверсным, так как диод включается в лишь случае, если схема закрыта. В случае, когда контролируемый ток превышает порог заданный разделителем R1, R2 схема открыта, и ток проходит через резистор R3 и выходы 3 – 2 микросхемы.

На схеме в данном случае происходит падение напряжения до 2 Вольт, которого не хватает для включения светодиода. Чтобы диод гарантированно не включился, последовательно с ним устанавливают два диода.

Если контролируемый ток будет меньше заданного разделителем R1, R2 схема закроется, ток на ее выводе будет значительно больше 2 Вольт, потому диод HL1 включится.

Если нужно проконтролировать лишь изменение тока, то индикатор можно сделать по схеме.

В данном индикаторе использован 2-хцветный диод HL1. Если контролируемый ток превышает заданное значение, включается красный диод, а если ток ниже, то зеленый. В случае если напряжение расположено вблизи этого порога, погашены оба светодиода, потому что передаточное положение стабилитрона имеет некоторую крутизну.

Если нужно отследить изменение какой-то физической величины, то R2 заменяют датчиком, который изменяет сопротивление под воздействием окружающей среды.

Условно на схеме находится одновременно несколько датчиков. Если это фототранзистор, то будет фотореле. Пока света достаточно, фототранзистор открыт, и сопротивление у него небольшое. Потому ток на управляющем выходе DA1 ниже порогового, в результате этого диод не светит.

По мере уменьшения света сопротивление фототранзистора повышается, это приводит к увеличению напряжения на управляющем выходе DA1. Если данное напряжение будет больше порогового (2,5 Вольт), то стабилитрон открывается и загорается диод.

Если подключить терморезистор, вместо фототранзистора, к входу микросхемы, к примеру, серии ММТ, то выйдет индикатор температуры: при уменьшении температуры диод будет включаться.

Порог срабатывания в любом случае задается при помощи резистора R1.

Помимо описанных световых индикаторов, на базе TL431 аналога можно сделать и звуковой индикатор. Для контроля воды, к примеру, в ванне, к схеме подсоединяется датчик из двух пластин нержавейки, которые находятся на расстоянии пары миллиметров между собой.

Если вода дойдет до датчика, то его сопротивление снижается, а микросхема с помощью R1, R2 войдет в линейный режим. Так, возникает автогенерация на резонансной частоте НА1, в этом случае произойдет звуковой сигнал.

Подводя итог, хотелось бы сказать, что все-таки основная сфера использования микросхемы TL434, естественно же, блоки питания. Но, как можно убедиться, возможности микросхемы только этой функцией абсолютно не ограничены, и можно собрать множество устройств.

Точностные характеристики

Зависимость опорного напряжения от температуры. Допустимые интервалы технологического разброса и температурного дрейфа для наименее точного варианта с начальным отклонением ±2 %

Паспортная величина опорного напряжения UREF=2,495 В определяется и тестируется заводом-изготовителем при токе катода 10 мА, замыкании управляющего входа на анод и температуре окружающей среды +25 °C. Порог переключения (точка В на передаточной характеристике) и порог перехода в режим высокой крутизны (точка С) не нормируются. Фактическое опорное напряжение, которое устанавливает конкретный экземпляр TL431 в конкретной схеме, может быть и больше, и меньше паспортного, в зависимости от четырёх факторов:

  • Технологический разброс. Допустимый разброс UREF при нормальных условиях составляет для различных серий TL431 не более ±0,5 %, не более ±1 % или не более ±2 %;
  • Температурный дрейф. Зависимость опорного напряжения бандгапа от температуры имеет форму плавного горба. Если характеристики конкретной микросхемы точно соответствуют конструкторскому расчёту, то вершина горба наблюдается при температуре около +25°С, а UREF при нормальных условиях точно равно 2,495 В; выше и ниже отметки +25°С UREF плавно снижается на несколько мВ. Для микросхем с заметным отклонением характеристик от расчётных горб сдвигается в области высоких или низких температур, а сама зависимость может принимать монотонно спадающий или монотонно возрастающий характер. Отклонение фактического UREF от паспортных 2,495 В во всех случаях не превышает нескольких десятков мВ;
  • Влияние напряжения анод-катод (UKA). С ростом UKA опорное напряжение TL431, необходимое для поддержания фиксированного тока катода, снижается с типичной скоростью в 1,4 мВ/В (но не более 2,7 мВ/В). Величина, обратная этому показателю, — примерно 300…1000 (50…60 дБ) — есть предельно возможный коэффициент усиления схемы по напряжению в области низких частот;
  • Влияние тока катода. С ростом тока катода, при прочих равных условиях, UREF возрастает со скоростью примерно 0,5…1 мВ/мА, что соответствует крутизне преобразования в 1…2 А/В.

Компенсационные стабилизаторы напряжения

Принцип компенсационного стабилизатора на TL431 такой же как и на обычном стабилитроне: разность напряжений между входом и выходом компенсирует мощный биполярный транзистор. Но точность стабилизации получается выше, за счет того что обратная связь берется с выхода стабилизатора. Резистор R1 нужно рассчитывать на минимальный ток 5 мА, R2 и R3 рассчитываются, также как для параметрического стабилизатора (рис 1.)

Чтобы стабилизировать токи на уровне единиц и десятков Ампер одним транзистором в компенсационном стабилизаторе не обойтись, нужен промежуточный усилительный каскад. Оба транзистора работают по схеме с эмиттерного повторителя, т.е. происходит усиление тока, а напряжение не усиливается. На рисунке представлена реальная схема компенсационного стабилизатора на TL431, в ней появились новые компоненты: резистор R2 ограничивающий ток базы VT1 (например 330 Ом), резистор R3 – компенсирующий обратный ток коллектора VT2 (что особенно актуально при нагреве VT2) (например 4,7 кОм) и конденсатор C1 – повышающий устойчивость работы стабилизатора на высоких частотах (например 0,01 мкФ) (рис 2).

Как проверить мультиметром

TL431 нельзя проверить с помощью мультиметра, так как это не простой стабилитрон, а интегральная микросхема. Сопротивления между его выводами у разных производителей отличаются. Поэтому, для того чтобы убедится в её исправности обычно собирают простейшие схемы проверки.

Для проверки в схеме изображенной на рисунке слева, на вход подается 12 В. Если устройство исправно, то на выходе должно появится напряжение 4.9-5.0 В, а при замыкании кнопки S1 – 2.5 В. Мультиметр, в данном случае, нужен для измерения результатов тестирования.

TL431 можно также проверить в другой тестовой схеме со светодиодом (рисунок справа). При изменении сопротивления R2 потенциометра, на управляющем электроде появится 2.5 В. Диод должен скачкообразно перейти в светящееся состояние. Это будет означать то, что устройство исправно. Данный принцип работы можно использовать для создания индикатора разряда аккумулятора.

Нестандартные варианты и функциональные аналоги


Микрофотографии кристаллов TL431 трёх разных производителей в одном масштабе. Крупнейшая светлая область каждого кристалла — ёмкость частотной компенсации, крупная гребёнчатая структура рядом с ней — выходной транзистор, группы «лишних» контактных площадок — технологические контакты для ступенчатой подстройки на заводе-изготовителе

Микросхемы различных производителей, выпускаемые под именем TL431 или под близкими к нему именами (KA431, TS431 и т. п.), могут существенно отличаться от оригинальной TL431 производства Texas Instruments. Иногда различия вскрываются лишь опытным путём, при испытаниях ИС в недокументированных режимах; иногда они явно декларируются в документации производителей. Так, TL431 производства Vishay отличается аномально высоким, порядка 75 дБ, коэффициентом усиления напряжения на низких частотах. Спад коэффициента усиления этом ИС начинается на отметке 100 Гц. В диапазоне частот свыше 10 кГц частотная характеристика TL431 Vishay приближается к стандарту; частота единичного усиления, около 1 МГц, совпадает со стандартной. Микросхема ШИМ-контроллера SG6105 содержит два независимых стабилизатора, заявленные как точные аналоги TL431, но их предельно допустимые IKA и UKA составляют лишь 16 В и 30 мА; точностные характеристики этих стабилизаторов заводом-изготовителем не тестируются.

Микросхема TL430 — исторический функциональный аналог TL430 c опорным напряжением 2,75 В и предельно допустимым током катода 150 мА, выпускавшийся Texas Instruments только в корпусе для монтажа в отверстия. Встроенный бандгап TL430, в отличие от одновременно выпущенной TL431, не был скомпенсирован по температуре и был менее точен; в выходном каскаде TL430 не было защитного диода. Выпускаемая в XXI веке микросхема TL432 представляет собой обычные кристаллы TL431, упакованные в корпуса для поверхностного монтажа с нестандартной цоколёвкой.

В 2015 году Texas Instruments анонсировала выпуск ATL431 — функционального аналога TL431, оптимизированного для работы в экономичных импульсных стабилизаторах. Рекомендованный минимальный ток катода ATL431 составляет всего 35 мкА против 1 мА у стандартной TL431, при тех же предельных значениях тока катода (100 мА) и напряжения анод-катод (36 В). Частота единичного усиления сдвинута вниз, до 250 кГц, чтобы подавить усиление высокочастотных помех. Совершенно иной вид имеют и графики граничных условий устойчивости: при малых токах и напряжении анод-катод 15 В схема абсолютно устойчива при любых значениях ёмкости нагрузки — при условии использования высококачественных малоиндуктивных конденсаторов. Минимальное рекомендованное сопротивление «антизвонного» резистора — 250 Ом против 1 Ом у стандартной TL431.

Помимо микросхем семейства TL431, по состоянию на 2015 год широко применялись всего лишь две интегральные схемы параллельных стабилизаторов, имеющие принципиально иную схемотехнику, опорные уровни и предельные эксплуатационные характеристики:

  • Биполярные ИС LMV431 и TLV431 производства Texas Instruments имеет опорное напряжение 1,24 В и способна стабилизировать напряжения до 30 В при токе катода от 80 мкА до 30 мА;
  • Низковольтная КМОП-микросхема NCP100 производства On Semiconductor имеет опорное напряжение 0,7 В и способна стабилизировать напряжения до 6 В при токе катода от 100 мкА до 20 мА.

Схемотехника устройств на LMV431 и NCP100 аналогична схемотехнике устройств на TL431.

Вольт-амперная характеристика стабилитрона и его принцип работы

Чтобы разобраться с принципом работы стабилитрона, надо изучить его типовую вольт-амперную характеристику (ВАХ).

Если к зенеру приложить напряжение в прямом направлении, как к обычному диоду, то он и вести себя будет подобно обычному диоду. При напряжении около 0,6 В (для кремниевого прибора) он откроется и выйдет на линейный участок ВАХ. По теме статьи более интересно поведение стабилитрона при приложении напряжения обратной полярности (отрицательная ветвь характеристики). Сначала сопротивление его резко возрастет, и прибор перестанет пропускать ток. Но при достижении определенного значения напряжения произойдет резкий рост тока, называемый пробоем. Он носит лавинный характер, и исчезает после снятия питания. Если продолжать увеличивать обратное напряжение, то p-n переход начнет нагреваться и выйдет в режим теплового пробоя. Тепловой пробой необратим и означает выход стабилитрона из строя, поэтому вводить диод в такой режим не следует.

Интересен участок работы полупроводникового прибора в режиме лавинного пробоя. Его форма близка к линейной, и он имеет высокую крутизну. Это означает, что при большом изменении тока (ΔI) изменение падения напряжения на стабилитроне относительно невелико (ΔU). А это и есть стабилизация.

Такое поведение при подаче обратного напряжения характерно для любого диода. Но особенность стабилитрона в том, что его параметры на этом участке ВАХ нормированы. Его напряжение стабилизации и крутизна характеристики заданы (с определенным разбросом) и являются важными параметрами, определяющими пригодность использования прибора в схеме. Найти их можно в справочниках. Обычные диоды также можно использовать в качестве стабилитронов – если снять их ВАХ и среди них найдется с подходящей характеристикой. Но это долгий, трудоёмкий процесс с негарантированным результатом.

Включение устройства на 3.3 В

У стабилитрона TL431 схема включения на 3.3В подразумевает использование одноступенчатого преобразователя. Резисторы для передачи импульса применяются селективного типа. Еще у стабилитрона TL431 схема включения 3.3 вольта имеет модулятор небольшой емкости. Чтобы снизить риск коротких замыканий, применяют предохранители. Устанавливаются они, как правило, за стабилитронами.

Для усиления сигнала не обойтись без фильтров. В среднем пороговое напряжение колеблется в районе 5 Вт. Рабочий ток системы составляет не более 3.5 А. Как правило, точность стабилизации не превышает 3%

Также важно отметить, что подключение стабилитрона может осуществляться через векторный переходник. В этом случае транзистор подбирается резонного типа

В среднем емкость модулятора должна составлять 4.2 пФ. Тиристоры используются как фазового, так и открыто типа. Чтобы увеличить проводимость тока, необходимы триггеры.

На сегодняшний день указанные элементы оснащаются усилителями разной мощности. В среднем пороговое напряжение в системе достигается 3.1 Вт. Показатель рабочего тока колеблется в районе 3.5 А

Также важно учитывать выходное сопротивление. Представленный параметр обязан составлять не более 80 Ом

Проверка стабилизатора

Сразу возникает уместный вопрос о том, как проверить tl431 мультиметром. Как показывает практика, одним мультиметром проверить не получится. Для проверки tl431 мультиметром следует собрать схему. Для этого понадобятся: три резистора (один из них подстроечный), светодиод или лампочка, источник постоянного тока 5В.

Резистор R3 необходимо подобрать таким образом, чтобы он ограничил ток до 20мА в цепи питания. Его номинал составляет примерно 100Ом. Резисторы R2 и R3 выполняют роль балансира. Как только напряжение будет 2,5 В на управляющем электроде, то переход светодиода откроется, и напряжение пойдет через него. Эта схема хороша тем, что светодиод выполняет роль индикатора.

Источник постоянного тока — 5В является фиксированным, а управлять микросхемой tl431 можно с помощью переменного резистора R2. Когда питание на микросхему не подается, то диод не горит. После того как сопротивление изменяется при помощи подстроечного резистора, светодиод загорается. После этого мультиметр нужно включить в режим измерения постоянного тока и замерить напряжение на управляющем выводе, которое должно составлять 2,5. Если напряжение присутствует и светодиод горит, то элемент можно считать рабочим.

Аналоги TL431

ИМС tl431 аналог, которой нужно подобрать, относится к управляющим стабилитронам. Поэтому подбирать аналогичную ИС необходимо по электрическим параметрам: опорному напряжению, входному напряжению, рабочему току и конструктивным особенностям.

Осторожно. Аналоги могут быть: полными, ближайшими и функциональными

В зависимости от новой детали, возможны дополнения и изменения к электронной схеме, куда она будет устанавливаться (замещаться). При подборе аналога следует учесть, что первые две буквы перед цифрами – это название производителя.

К примеру, транзистор az431 характеристики которого при проверке совпадают с tl431, это он же и есть, просто производитель другой.

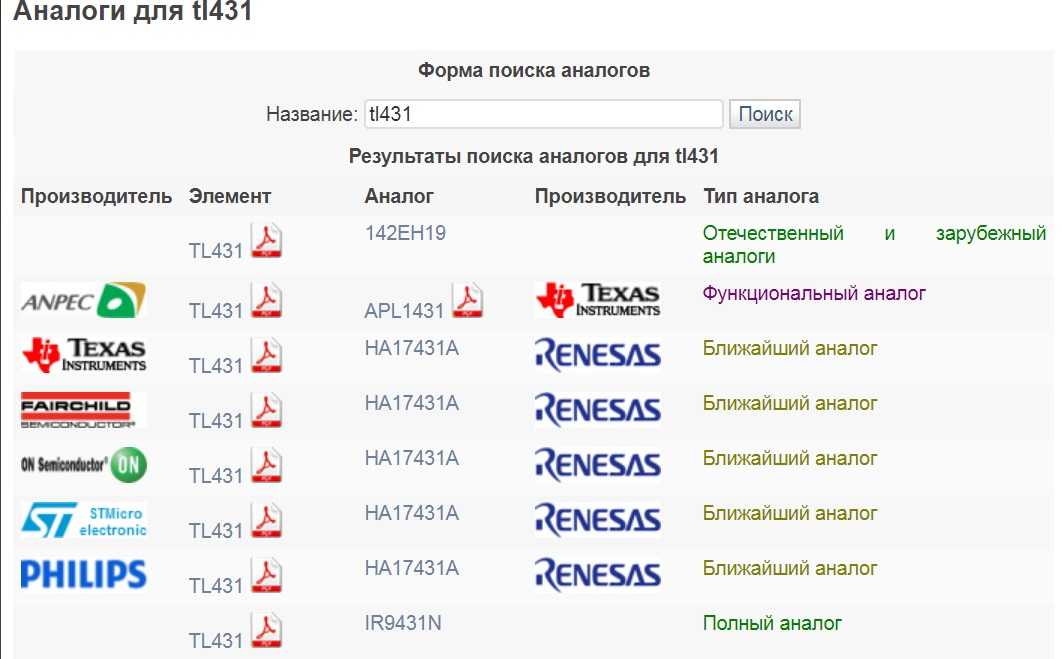

Некоторые аналоги для TL431

TL 431 интегральный стабилитрон

Основные характеристики программируемого источника опорного напряжения TL 431

  • ​ Номинальное рабочее напряжение на выходе от 2,5 до 36 В;
  • Ток на выходе до 100 мА;
  • Мощность 0,2 Ватт;
  • Диапазон рабочей температуры для TL 431C от 0° до 70°;
  • Диапазон рабочей температуры для TL 431A от -40° до +85°.

Точность интегральной схемы TL 431 указывается шестой буквой в обозначении:

  • Точность без буквы – 2%;
  • Буква А – 1%;
  • Буква В – 0, 5%.

Столь широкое его применения обусловлено низкой ценой, универсальным форм-фактором, надёжностью, и хорошей устойчивостью к агрессивным факторам внешней среды. Но также следует отметить точность работы данного регулятора напряжения. Это позволило ему занять нишу в устройствах микроэлектроники.

Основное предназначение TL 431 стабилизировать опорное напряжение в цепи. При условии, когда напряжение на входе источника ниже номинального опорного напряжения, в программируемом модуле транзистор будет закрыт и проходящий между катодом и анодом ток не будет превышать 1 мА. В случае, когда выходное напряжение станет превышать запрограммированный уровень, транзистор будет открыт и электрический ток сможет свободно проходит от катода к аноду.

Схема включения TL 431

В зависимости от рабочего напряжения устройства схема подключения будет состоять из одноступенчатого преобразователя и расширителя (для устройств 2,48 В.) или модулятора небольшой ёмкости (для устройств 3.3 В). А также чтобы снизить риск короткого замыкания, в схему устанавливается предохранитель, как правило, за стабилитроном. На физическое подключение оказывает влияние форм-фактор устройства, в котором будет находиться схема TL 431, и условия окружающей среды (в основном температура).

Стабилизатор на основе TL 431

Простейшим стабилизатором на основе TL 431 является параметрический стабилизатор. Для этого в схему нужно включить два резистора R 1, R 2 через которые можно задавать выходное напряжение для TL 431 по формуле: U вых= Vref (1 + R 1/ R 2). Как видно из формулы здесь напряжение на выходе будет прямо пропорционально отношению R 1 к R 2. Интегральная схема будет держать напряжение на уровне 2,5 В. Для резистора R 1 выходное значение рассчитывается так: R 1= R 2 (U вых/ Vref – 1).

Эта схема стабилизатора, как правило, используется в блоках питания с фиксированным или регулируемым напряжением. Такие стабилизаторы напряжения на TL 431 можно обнаружить в принтерах, плоттерах, и промышленных блоках питания. Если необходимо высчитать напряжение для фиксированных источников питания, то используем формулу Vo = (1 + R 1/ R 2) Vref.

Временное реле

Прецизионные характеристики TL 431 позволяют использовать его не совсем по «прямому» назначению. Из-за того, что входной ток этого регулируемого стабилизатора составляет от 2 до 4 мкА, то используя данную микросхему можно собрать временное реле. Роль таймера в нём будет исполнять R1 который начнёт постепенно заряжаться после размыкания контактов S 1 C 1. Когда напряжение на выходе стабилизатора достигнет 2,5 В, транзистор DA1 будет открыт, через светодиоды оптопары PC 817 начёт проходить ток, а открытый фоторезистор замкнёт цепь.

Термостабильный стабилизатор на основе TL 431

Технические характеристики TL 431 позволяют создавать на его основе термостабильные стабилизаторы тока. В которых резистор R2 выполняет роль шунта обратной связи, на нём постоянно поддерживается значение 2,5 В. В результате значение тока на нагрузке будет рассчитываться по формуле Iн=2,5/R2.

Цоколёвка и проверка исправности TL 431

Форм-фактор TL 431 и его цоколёвка будет зависеть от производителя. Встречаются варианты в старых корпусах TO -92 и новых SOT-23. Не стоит забывать про отечественный аналог: КР142ЕН19А тоже широко распространённый на рынке. В большинстве случаев цоколёвка нанесена непосредственно на плату. Однако не все производители так поступают, и в некоторых случаях вам придётся искать информацию по пинам в техпаспорте того или иного устройства.

TL 431 является интегральной схемой и состоит из 10 транзисторов. Из-за этого проверить её мультиметром невозможно. Для проверки исправности микросхемы TL 431 нужно использовать тестовую схему. Конечно, часто нет смысла искать перегоревший элемент и проще заменить схему целиком.

Программы расчёта для TL 431

В интернете существует множество сайтов, где вы сможете скачать программы-калькуляторы для расчёта параметров напряжения и силы тока. В них можно указывать типы резисторов, конденсаторов, микросхем и прочих составных частей схемы. TL 431 калькуляторы также бывают онлайн, они по функционалу проигрывают устанавливаемым программам, но если вам нужно исключительно входные/выходные и максимальные значения схемы, то они справятся с этой задачей.

Технические характеристики TL431

Рассмотрим максимально допустимые рабочие характеристики микросхемы. Если при его эксплуатации они будут превышены, то устройство неминуемо выйдет из строя. Продолжительная эксплуатация с параметрами, близкими к предельным значениям, также не допускается. Рассмотрим их подробней:

  • катодное выходное напряжение (VKA), по отношению к выводу анода до 37 В;
  • возможные значения токов: для непрерывного катодного на выходе (IKA) от –100 мА до 150 мА; для обратного на входе от -50 мА до 10 мА;
  • типовой импеданс до 0,22 Ом;
  • рассеиваемая мощность (для разных типов упаковки) PD: 0.8 Вт (SOT-89); 0,78 Вт (ТО-92); 0.75 Вт (SO-8); 0,33 Вт (SOT-23); 0,5 Вт (SOT-25);
  • температура кристалла (TJ): рабочая: 0…+70 ОС; -40 … +125ОС (для некоторых автомобильных версий); максимальная (TJmax) до +150ОС;
  • тепловое сопротивление корпуса RθJC: 97ОС/Вт (D); 156 ОС/Вт (LP); 28 ОС/Вт (KTP); 127ОС/Вт (P); 52ОС/Вт (PK); 149ОС/Вт (PW);
  • температура хранения: -65… +150 ОС.

Рекомендуемые параметры эксплуатации

В рабочих условиях рекомендуемыми значениями использования TL413 являются: входное опорное напряжение (VREF) не более 36 В; катодный ток (IKA) должен быть в диапазоне от 1 до 100 мА; соблюдение температурных режимов использования. Стоит учитывать, что при IKA <5 мА данная микросхема может функционировать нестабильно. Ниже представлены электрические параметры устройства, замеренные при температуре ТА= 25°C.
