Собираем солнечную батарею дома

Эффективность батарей гелиосистемы

Один фотоэлемент даже в полдень при ясной погоде выдает совсем немного электроэнергии, достаточной разве что для работы светодиодного фонарика.

Чтобы повысить выходную мощность, несколько ФЭП объединяют по параллельной схеме для увеличения постоянного напряжения и по последовательной для повышения силы тока.

Эффективность солнечных панелей зависит от:

  • температуры воздуха и самой батареи;
  • правильности подбора сопротивления нагрузки;
  • угла падения солнечных лучей;
  • наличия/отсутствия антибликового покрытия;
  • мощности светового потока.

Чем ниже температура на улице, тем эффективней работают фотоэлементы и гелиобатарея в целом. Здесь все просто. А вот с расчетом нагрузки ситуация сложнее. Ее следует подбирать исходя из выдаваемого панелью тока. Но его величина меняется в зависимости от погодных факторов.

Гелиопанели выпускаются с расчетом на выходное напряжение, кратное 12 В – если на аккумулятор надо подать 24 В, то две панели к нему придется подсоединить параллельно

Постоянно отслеживать параметры солнечной батареи и вручную корректировать ее работу проблематично. Для этого лучше воспользоваться контроллером управления, который в автоматическом режиме сам подстраивает настройки гелиопанели, чтобы добиться от нее максимальной производительности и оптимальных режимов работы.

Идеальный угол падения лучей солнца на гелиобатарею – прямой. Однако при отклонении в пределах 30-ти градусов от перпендикуляра эффективность панели падает всего в районе 5%. Но при дальнейшем увеличении этого угла все большая доля солнечного излучения будет отражаться, уменьшая тем самым КПД ФЭП.

Если от батареи требуется, чтобы она максимум энергии выдавала летом, то ее следует сориентировать перпендикулярно к среднему положению Солнца, которое оно занимает в дни равноденствия по весне и осени.

Для московского региона – это приблизительно 40–45 градусов к горизонту. Если максимум нужен зимой, то панель надо ставить в более вертикальном положении.

И еще один момент – пыль и грязь сильно снижают производительность фотоэлементов. Фотоны сквозь такую “грязную” преграду просто не доходят до них, а значит и преобразовывать в электроэнергию нечего. Панели необходимо регулярно мыть либо ставить так, чтобы пыль смывалась дождем самостоятельно.

Некоторые солнечные батареи имеют встроенные линзы для концентрирования излучения на ФЭП. При ясной погоде это приводит к повышению КПД. Однако при сильной облачности эти линзы приносят только вред.

Если обычная панель в такой ситуации будет продолжать генерировать ток пусть и в меньших объемах, то линзовая модель работать прекратит практически полностью.

Солнце батарею из фотоэлементов в идеале должно освещать равномерно. Если один из ее участков оказывается затемненным, то неосвещенные ФЭП превращаются в паразитную нагрузку. Они не только в подобной ситуации не генерируют энергию, но еще и забирают ее у работающих элементов.

Панели устанавливать надо так, чтобы на пути солнечных лучей не оказалось деревьев, зданий и иных преград.

Популярные виды фотоэлементов

При изготовлении солнечных батарей для дома, необходимо выбрать фотоэлементы по техническим параметрам:

Монокристаллы. Годится для непрерывной эксплуатации в течение тридцати лет. Специалисты полагают, что это наиболее популярный материал. Коэффициент полезного действия может достигать 14 процентов при прямом попадании солнечных лучей. Батареи, которые уже простояли свыше тридцати лет, выдают около восьмидесяти процентов от проектной мощности устройства.

Поликристаллы. Можно непрерывно эксплуатировать до двадцати лет без изменений эксплуатационных показателей. При этом, коэффициент полезного действия такой батареи может составлять до девяти процентов.

Аморфные системы. Основу этого фотоэлемента составляет гибкий кремний, который поглощает свет Солнца. При любых погодных условиях такое устройство обеспечит стабильную работу с коэффициентом полезного действия до десяти процентов. Использование этого материала делает устройство сложным в изготовлении, увеличивает стоимость солнечной батареи.

Также имеют самый короткий срок гарантийной эксплуатации устройства. Такие системы оправдывают использование в экваториальной зоне. Там высокая солнечная активность и много пустынного места для размещения солнечных станций повышенной мощности.

В любом случае, выбирая вид фотоэлемента, следует руководствоваться своими финансовыми возможностями и качеством материала. Фотоэлементы желательно подбирать одного размера и вида. Обычно используют фотоэлементы размером 3х6 дюйма.

Компоненты

Само устройство и принцип работы энергоисточника можно называть простым. Оно состоит всего из двух частей:

  • основного корпуса;
  • преобразовательных блоков.

Преобразовательным блоком является кремниевая пластинка. Она может изготавливаться двумя способами:

  • поликристаллическим;
  • монокристаллическим.

Поликристаллический способ является менее затратным, а монокристаллический считается наиболее эффективным.

Все остальные дополнительные части (например, контроллеры и инверторы), гаджеты и микросхемы присоединяют только для увеличения работоспособности и функционирования источника энергии. Без них солнечная батарея также сможет работать.

Имейте в виду: для того чтобы данный источник начал функционировать нужно правильно и аккуратно подключить все преобразовательные блоки.

Существует два вида их подключения:

  • последовательное;
  • параллельное.

Если есть необходимость в максимальной работе сразу двух параметров, то используется параллельно-последовательное.

Но стоит учитывать, что высокие нагрузки могут способствовать тому, что некоторые контакты могут перегореть. Для предотвращения этого используют диоды.

Один диод способен защитить одну четвертую часть фотоэлемента. Если их нет в устройстве, то есть большая вероятность, что весь источник энергии прекратит своё функционирование после первого же дождя или урагана.

Важный момент: ни накопление, ни сила тока совершенно не соответствуют возможным параметрам современной бытовой техники, поэтому приходится перераспределять и накапливать электроэнергию.


Для этого рекомендуется дополнительно подключать минимум два аккумулятора.

Приведем пример работы дополнительных аккумуляторов. Когда на улице хорошая и солнечная погода, то заряд идет быстро и через малое количество времени появляется уже лишняя энергия.

Поэтому весь этот процесс контролирует специальный реостат, который способен в определенный момент перевести всю ненужную электроэнергию в дополнительные резервы.

Идеи из подручных материалов

Можно сделать солнечную батарею своими руками из подручных материалов. Рассмотрим самые популярные варианты.

Солнечная батарея из фольги

Многие удивятся, узнав, что фольгу можно применять для изготовления солнечной батареи своими руками. На самом деле, в этом нет ничего удивительного, ведь фольга увеличивает отражающие способности материалов. Например, для уменьшения перегрева панелей, их кладут на фольгу.

Как сделать солнечную батарею из фольги?

Нам понадобится:

  • 2 «крокодильчика»;
  • медная фольга;
  • мультиметр;
  • соль;
  • пустая пластиковая бутылка без горлышка;
  • электрическая печь;
  • дрель.

Очистив медный лист и вымыв руки, отрезаем кусок фольги, кладем его на раскаленную электроплиту, нагреваем полчаса, наблюдая почернение, затем убираем фольгу с плиты, даем остыть и видим, как от листа отслаиваются куски. После нагревания оксидная пленка пропадает, поэтому черный оксид можно аккуратно удалить водой.

Затем вырезается второй кусок фольги такого же размера, как и первый, две части сгибаются, опускаются в бутылку так, чтобы у них не было возможности соприкоснуться.

Далее «крокодильчики» прицепляются к панели, провод от ненагретой фольги — к плюсу, от нагретой — к минусу, соль растворяют в воде и выливают раствор в бутылку. Батарея готова.

Также фольгу можно применять для подогрева. Для этого ее необходимо натянуть на раму, к которой затем нужно подсоединить шланги, подведенные, например, к лейке с водой.

Вот мы и узнали, как самому сделать солнечную батарею для дома из фольги.

Солнечная батарея из транзисторов

У многих дома завалялись старые транзисторы, но не все знают, что они вполне подойдут для изготовления солнечной батареи для дачи своими руками. Фотоэлементом в таком случае является полупроводниковая пластина, находящаяся внутри транзистора. Как же изготовить солнечную батарею из транзисторов своими руками? Сначала необходимо вскрыть транзистор, для чего достаточно срезать крышку, так мы сможем разглядеть пластину: она небольших размеров, чем и объясняется низкий КПД солнечных батарей из транзисторов.

Далее нужно проверить транзистор. Для этого используем мультиметр: подключаем прибор к транзистору с хорошо освещенным p-n переходом и замеряем ток, мультиметр должен зафиксировать ток от нескольких долей миллиампера до 1 или чуть больше; далее переключаем прибор в режим измерения напряжения, мультиметр должен выдать десятые доли вольта.

Прошедшие проверку транзисторы размещаем внутри корпуса, например, листового пластика и спаиваем. Можно изготовить такую солнечную батарею своими руками в домашних условиях и использовать ее для зарядки аккумуляторов и радиоприемников маленькой мощности.

Солнечная батарея из диодов

Также подходят для сборки батарей старые диоды. Сделать солнечную батарею своими руками из диодов совсем несложно. Нужно вскрыть диод, оголив кристалл, являющийся фотоэлементом, затем нагревать диод 20 секунд на газовой плите, и, когда припой расплавится, извлечь кристалл. Остается припаять вытащенные кристаллы к корпусу.

Мощность таких батарей невелика, но для электропитания небольших светодиодов ее достаточно.

Солнечная батарея из пивных банок

Такой вариант изготовления солнечной батареи своими руками из подручных средств большинству покажется очень странным, но сделать солнечную батарею своими руками из пивных банок просто и дешево.

Корпус сделаем из фанеры, на которую поместим поликарбонат или оргстекло, на задней поверхности фанеры зафиксируем пенопласт или стекловату для изоляции. Фотоэлементами нам послужат алюминиевые банки

Важно выбрать именно банки из алюминия, так как алюминий менее подвержен коррозии, чем, например, железо и обладает лучшим теплообменом

Далее в нижней части банок проделываются отверстия, крышка срезается, и ненужные элементы загибаются для обеспечения лучшей циркуляции воздуха. Затем необходимо очистить банки от жира и грязи с помощью специальных средств, не содержащих кислоты. Далее необходимо герметично скрепить банки между собой: силиконовым гелем, выдерживающим высокие температуры, или паяльником. Обязательно нужно очень хорошо просушить склеенные банки в неподвижном положении.

Прикрепив банки к корпусу, окрашиваем их в черный цвет и закрываем конструкцию оргстеклом или поликарбонатом. Такая батарея способна нагревать воду или воздух с последующей подачей в помещение.

Мы рассмотрели варианты того, как сделать солнечную панель своими руками. Надеемся, что теперь у вас не возникнет вопроса, как сделать солнечную батарею.

Разновидности солнечных батарей

Все солнечные панели могут быть кремниевыми или пленочными. Панели, основой для которых служит кремний, разделяются на типы:

  • поликристаллические;
  • монокристаллические;
  • аморфные.

Поликристаллическая солнечна батарея представляет собой квадратное устройство темно-синего цвета. Ее поверхность имеет вкрапления неоднородных кристаллов кремния. Несмотря на низкий КПД 18%, данное устройство обладает возможностью вырабатывать ток во время пасмурной погоды, что делает их незаменимыми в местностях, где преобладает рассеянный солнечный свет.

Монокристаллические преобразователи солнечной энергии представлены черными панелями со скошенными углами, для которых используется чистый кремний. Все ячейки устройства направлены в одну сторону, что позволяет получить максимальный КПД 25%. Недостатком таких батарей является то, что их лицевая сторона всегда должна быть обращена к солнцу. Если оно не успело взойти, спряталось за тучами и опустилось за горизонт, солнечные панели будут производить ток слабой мощности. Это самый дорогостоящий, но и обеспечивающий максимальную производительность, тип устройства.

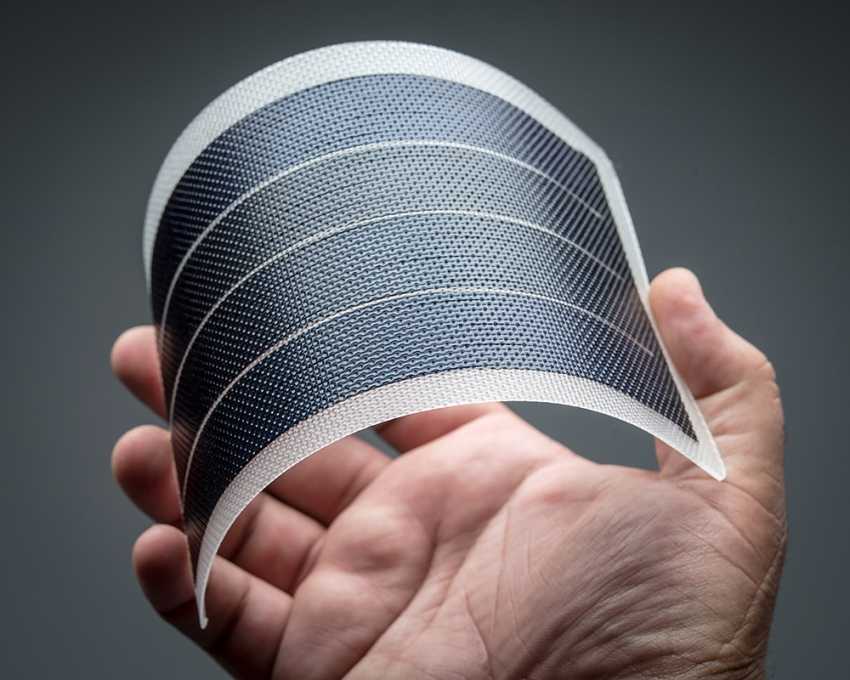

Гибкая солнечная панель удобна в работе — ее легко можно прикрепить на неровные участки крыши

Каждая аморфная батарея состоит из множества тончайших слоев кремния, которые получаются путем напыления мельчайших частиц материала на стекло, пластмассу или фольгу. Такие слои достаточно быстро выгорают, что уже через полгода приводит к падению эффективности работы устройства на 15-20%. КПД таких преобразователей составляет всего 6%. Они являются самыми дешевыми и способны работать даже в пасмурную погоду. Однако максимальный срок их службы составляет 2 года.

В основе пленочных батарей лежит не твердая подложка из металла или стекла, а полимерная пленка. Поэтому они выпускаются в рулонах, что позволяет расстелить батареи на больших площадях. Благодаря своей конструкции, их можно разрезать на различные по форме и размеру части, разместить солнечные батареи на крышу дома с плавными изгибами. Они компактные и легкие. Рулонная панель обойдется значительно дешевле, чем кремниевая, для изготовления которой используется дорогостоящий материал. Однако такие модели менее мощные. Приобрести их сегодня достаточно непросто, поскольку производство только развивается.

Все солнечные батареи, независимо от типа устройства, оснащаются контроллерами, которые следят за степенью заряда панели. Они перераспределяют полученную энергию, направляя ее к источнику потребления напрямую или сохраняя в аккумуляторе.

Устанавливать стационарные солнечные панели стоит только с солнечной стороны дома

Солнечные батареи на загородных участках

Конечно, с гаджетами все понятно, ситуаций, где используется их зарядка от солнечной батареи, большое количество. Но тут встает другой вопрос, а можно ли использовать эти устройства для нужд на дачах? К примеру, соорудить садовый светильник на солнечных батареях своими руками.

Как показывает практика, ничего невозможного нет. Правда, это устройство более сложное в плане сбора электрического тока. Поэтому для того чтобы светильник горел ночью, когда солнца нет, нужны аккумуляторы.

Комплектация светильника

Итак, потребуется:

  • Аккумулятор емкостью 1500 мАч. Выходное напряжение на клеммах должно составлять 3,7 В. Такие аккумуляторы приобрести не проблема.
  • Солнечная панель. Ее параметры: напряжение 5,5 В, ток 200 мА. Такая батарея зарядит аккумулятор часов за восемь.
  • Несколько резисторов, транзистор, диоды. Их количество видно на рисунке ниже.

Все комплектующие в сборе поместятся на колпачок от обычного дезодоранта. Только схему из диодов, транзисторов и резисторов, а также аккумулятор, можно разместить внутри колпачка. Солнечную же панель размещают снаружи. Ее просто можно приклеить специальным термоклеем. Чтобы усилить отражающую способность всей конструкции, к колпачку надо приклеить обычный компакт-диск. По сути, сборка очень похожа на детский конструктор.

Такая батарея спокойно потянет светодиод мощностью до 3 Вт. А его хватит для одного дачного уличного светильника. Самое интересное, что на основе данной схемы сам светильник будет автоматически включаться с приходом темноты и отключаться ранним утром. Как видите, даже такие сложные солнечные батареи своими руками сделать не проблема.

Правда, практика показывает, что иногда солнечные батареи для дома или дачи на улицу горят с меньшей яркостью и вдруг затухают совсем. Это связано с низким сопротивлением схемы. Поэтому данная проблема решается просто. Необходимо в цепь врезать резистор сопротивления (последовательно) с номиналом 20-80 Ом. Специалисты рекомендуют выбирать резистор по току. Его показатель – 5 мА, что хватит с лихвой обеспечить электричеством светодиод в течение нескольких часов. Кстати, в этом случае можно использовать аккумулятор меньшей емкости.


Светодиодные светильники на солнечных батареях

Солнечная батарея своими руками из подручных средств и материалов в домашних условиях

Несмотря на то, что мы живём в современном и быстроразвивающимся мире – покупка и монтаж солнечных батарей остаётся уделом обеспеченных людей. Стоимость одной панели, которая будет вырабатывать всего лишь 100 Ватт варьируется от 6 до 8 тысяч рублей. Это не считая ещё то, что отдельно надо будет покупать конденсаторы, аккумуляторы, контроллер заряда, сетевой инвертор, преобразователь и другие вещи. Но если у вас нет большого количества средств, а хочется перейти на экологически чистый источник энергии то у нас для вас есть хорошие новости – солнечную батарею можно собрать в домашних условиях. И если следовать всем рекомендациям, КПД у неё будет не хуже, чем у собранного в промышленных масштабах варианта. В данной части мы рассмотрим пошаговую сборку

Также уделим внимание материалам, из которых можно собрать солнечные панели

Из диодов

Это один из самых бюджетных материалов. Если вы собрались делать солнечную батарею для дома из диодов, то помните, что с помощью данных компонентов собираются лишь небольшие солнечные батареи, способные запитать какие-либо незначительные гаджеты. Лучше всего подойдут диоды Д223Б. Это диоды советского образца, которые хороши тем, что имеют стеклянный корпус, из-за размера обладают высокой плотностью монтажа и имеют приятную цену.

Затем подготовим поверхность для будущего размещения диодов. Это может быть деревянная дощечка или любая другая поверхность. В ней требуется проделать отверстия на протяжении всей её площади Между отверстиями надо будет соблюдать расстояние от 2 до 4 мм.

После берём наши диоды и вставляем алюминиевыми хвостиками в данные отверстия. После этого хвостики требуется загнуть в отношении друг к другу и спаять для того, чтобы при получении солнечной энергии они распределяли электричество в одну “систему”.

Наша примитивная солнечная батарея из стеклянных диодов готова. На выходе она может давать энергию в пару вольт, что является неплохим показателем для кустарной сборки.

Из транзисторов

Этот вариант уже будет более серьёзный, чем диодный, но всё равно является образцом суровой ручной сборки.

Для того, чтобы сделать солнечную батарею из транзисторов вам понадобятся для начала сами транзисторы. Благо их можно купить практически на любом рынке или в магазинах электронной техники.

После покупки вам потребуется срезать крышку у транзистора. Под крышкой прячется самый главный и нужный нам элемент – полупроводниковый кристалл.

Далее подготавливаем каркас нашей солнечной батареи. Можно использовать как дерево так и пластик. Пластик, конечно, будет лучше. В нём сверлим отверстия для выводов транзисторов.

Затем вставляем их в каркас и спаиваем их между друг другом соблюдая нормы “ввода-вывода”.

На выходе такая батарея может давать мощность, которой хватит на осуществление работы, к примеру, калькулятора или маленькой диодной лампочки. Опять же такая солнечная батарея собирается чисто ради забавы и не представляет собой серьёзный “электропитательный” элемент.

Из алюминиевых банок

Данный вариант уже является более серьёзным в отличие от первых двух. Это тоже невероятно дешёвый и эффективный способ получить энергию. Единственное, на выходе её будет гораздо больше, чем в вариантах из диодов и транзисторов и она будет не электрическая, а тепловая. Всё что вам надо – большое количество алюминиевых банок и корпус. Хорошо подходит корпус из дерева. В корпусе лицевая часть должна быть закрыта оргстеклом. Без него батарея не будет эффективно работать.

Затем с помощью инструментов на дне каждой банки пробиваются три отверстия. Наверху в свою очередь делается звездообразный вырез. Свободные концы загибаются наружу, что необходимо для того, чтобы происходила улучшенная турбулентность нагретого воздуха.

После данных манипуляций банки складываются в продольные линии (трубы) в корпус нашей батареи.

Затем между трубами и стенками/задней стенкой прокладывается слой изоляции (минеральная вата). Затем коллектор закрывается прозрачным сотовым поликарбонатом.

Особенности и разновидности устройства

Из экзотического устройства, предназначенного только для специальных нужд, солнечная батарея превратилась в уже относительно массовый источник энергии. И причина не только в экологических соображениях, но и в беспрерывном росте цен на электроэнергию из магистральных сетей. Более того, есть еще немало мест, где такие сети вовсе не протянуты и неизвестно когда они появятся. Самостоятельная забота о протягивании магистрали, объединение ради этого усилий большого числа людей вряд ли возможны. Тем более что даже при успехе предстоит окунуться в мир стремительной инфляции.

И дело даже не в формате – внешний вид и геометрия как раз довольно близки. А вот химический состав отличается разительно. Наиболее массовые изделия выполнены из кремния, который доступен почти всем и стоит недорого. По производительности батареи не хуже как минимум более дорогих вариантов.

Существует такие три основных варианта кремния, как:

  • монокристаллы;
  • поликристаллы;
  • аморфное вещество.

Монокристалл, если исходить из сжатых технических объяснений – это наиболее чистый тип кремния. Внешне панель похожа на своеобразные пчелиные соты. Основательно очищенное вещество в твердом виде делят на особо тонкие пластины, каждая из которых имеет не больше 300 мкм. Чтобы они выполнили свою функцию, используют электродные сетки. Многократное усложнение технологии по сравнению с альтернативными решениями делает подобные источники энергии наиболее дорогими.

Несомненным преимуществом монокристаллического кремния является очень высокий КПД по меркам солнечной энергетики, составляющий приблизительно 20%. Поликристалл получают иначе, требуется сначала расплавить материал, а затем медленно понижать его температуру. Относительная простота методики и минимальный расход энергоресурсов при производстве положительно сказываются на стоимости. Минусом становится пониженная эффективность, даже в идеальном случае она составляет не более 18%. Ведь внутри самих поликристаллов есть немало структур, понижающих качество работы.

Аморфные панели почти не проигрывают обоим только что названным видам. Кристаллов тут нет вообще, есть вместо них «силан» – это соединение кремния с водородом, размещаемое на подложке. КПД составляет примерно 5%, что в значительной мере компенсируется многократно увеличенным поглощением.

Иногда можно встретить комбинацию монокристаллических или поликристаллических элементов с аморфным вариантом. Это помогает сочетать достоинства используемых схем и гасить практически все их недостатки. С целью снижения стоимости изделий сейчас все чаще используют пленочную технологию, которая предусматривает генерацию тока на базе теллурида кадмия. Само по себе это соединение является токсичным, но выброс яда в окружающую среду исчезающе мал. А также могут использоваться селениды меди и индия, полимеры.

Концентрирующие изделия повышают эффективность использования площади панели. Но это достигается только при использовании механических систем, обеспечивающих разворот линз вслед за солнцем. Применение фотосенсибилизирующих красителей потенциально помогает улучшить прием энергии Солнца, но пока это скорее общая концепция и разработки энтузиастов. Если нет желания экспериментировать, лучше выбрать более стабильную и проверенную конструкцию. Это относится как к самостоятельному изготовлению, так и к покупке готового продукта.

Плюсы и минусы альтернативной отопительной системы

Достоинств у солнечной системы обогрева не так много, но каждое из них весомо и может стать причиной для частных экспериментов:

  • Экологические достоинства. Это безопасный для жильцов дома и окружающей природы, чистый источник тепла, не требующий применения традиционных видов топлива.
  • Автономность. Владельцы систем абсолютно не зависят от цен на энергоносители и от экономической обстановки в стране.
  • Экономичность. При сохранении традиционной отопительной системы появляется возможность снизить затраты на оплату горячего водоснабжения.
  • Общедоступность. Для установки солнечных систем не нужно разрешения из государственных инстанций.

Но существует и неприятные моменты, способные испортить общую картину. Например, для определения эффективности работы системы потребуется продолжительный период – не менее 3 лет (при условии, что солнечной энергии достаточно и она используется активно).

Установка только солнечных модулей потребует больших вложений: самые дешевые кремниевые панели обойдутся не менее 2200 руб. за штуку, а поликристаллические шестидиодные элементы первой категории – до 17000 за штуку. Подсчитать стоимость 30 модулей довольно просто (+)

Пользователи отмечают следующие недостатки:

  • высокие цены на оборудование, необходимое для запуска системы в эксплуатацию;
  • прямая зависимость количества произведенного тепла от географического положения и погоды;
  • обязательное наличие резервного источника, например, газового котла (на практике зачастую резервной оказывается гелиосистема).

Чтобы добиться большей отдачи, приходится регулярно следить за исправностью коллекторов, очищать их от мусора и беречь от образования наледи в заморозки. Если температура часто опускается ниже отметки 0ºС, нужно позаботиться о дополнительной теплоизоляции не только элементов гелиосистемы, но и дома в целом.

Виды элементов для модулей

Существует три основных типа гелиопанелей: поликристаллические, монокристаллические и тонкоплёночные. Чаще всего все три типа производятся из кремния с различными добавками. Используются также теллурид кадмия и селенид меди-кадмия, особенно для производства плёночных панелей. Эти добавки способствуют увеличению эффективности ячеек на 5—10 %.

Кристаллические

Самые популярные — монокристаллические. Они изготавливаются из монокристаллов, имеют равномерную структуру. Такие пластины имеют форму многоугольника или прямоугольника со срезанными углами.

Монокристаллическая ячейка имеет форму прямоугольника со скошеными углами

Батарея, собранная из монокристаллических элементов, имеет большую по сравнению с другими видами производительность, её КПД 13 %. Она легка и компактна, не боится небольшого изгиба, может быть установлена на неровную поверхность, срок службы 30 лет.

К недостаткам можно отнести значительное снижение мощности при облачности, вплоть до полного прекращения выработки энергии. Это же происходит и при затемнении, ночью батарея работать не будет.

Поликристаллическая ячейка имеет форму прямоугольника, что позволяет собрать панель без пропусков

Поликристаллические производятся методом литья, имеют прямоугольную или квадратную форму и неоднородную структуру. Эффективность их ниже монокристаллических, КПД всего 7—9 %, но падение выработки при облачности, запылении или в сумерках несущественно.

Поэтому их применяют при устройстве уличного освещения, их же чаще используют самоделкины. Стоимость таких пластин ниже монокристаллов, срок эксплуатации 20 лет.

Плёночные

Токкоплёночные или гибкие элементы изготавливаются из аморфной формы кремния. Гибкость панелей делает их мобильными, свернув рулоном их можно взять с собой в путешествия и иметь независимый источник энергии в любом месте. Это же свойство позволяет монтировать их на криволинейных поверхностях.

Плёночная батарея изготавливается из аморфного кремния

По эффективности плёночные панели уступают кристаллическим в два раза, для производства одинакового количества необходима двойная площадь батареи. Да и долговечностью плёнка не отличается — в первые 2 года их эффективность падает на 20—40 %.

Но при облачности или затемнении выработка энергии сокращается всего на 10—15 %. Несомненным достоинством можно считать их относительную дешевизну.

Варианты соединения гелиобатарей

Солнечные батареи состоят из нескольких отдельных панелей. Чтобы увеличить выходные параметры системы в виде мощности, напряжения и тока, элементы присоединяют друг к другу, применяя законы физики.

Соединение нескольких панелей между собой можно выполнить, применив одну из трех схем монтажа солнечных батарей:

  • параллельная;
  • последовательная;
  • смешанная.

Параллельная схема предполагает подключение одноименных клемм друг к другу, при котором элементы имеют два общих узла схождения проводников и их разветвления.

При параллельной схеме «плюсы» соединяются с «плюсами», а «минусы» с «минусами», в результате чего выходной ток увеличивается, а напряжение на выходе остается в пределах 12 Вольт

Величина максимально возможного тока на выходе при параллельной схеме прямо пропорциональна количеству подключенных элементов. Принципы расчета количества приведены в рекомендуемой нами статье.

Последовательная схема предполагает подключение противоположных полюсов: «плюс» первой панели к «минусу» второй. Оставшийся незадействованный «плюс» второй панели и «минус» первой батареи подключают к расположенному дальше по схеме контроллеру.

Такой вид соединения создает условия для протекания электрического тока, при котором остается единственный путь для передачи энергоносителя от источника к потребителю.

При последовательной схеме подключения напряжение на выходе увеличивается и достигает отметки в 24 Вольт, чего бывает достаточно для запитки портативной техники, светодиодных ламп и некоторых электроприемников

Последовательно-параллельную или смешанную схему чаще всего используют при необходимости соединения нескольких групп батарей. Посредством применения этой схемы на выходе можно увеличить и напряжение и ток.

При последовательно-параллельной схеме подключения напряжение на выходе достигает отметки, характеристики которой наиболее подходят для решения основной массы бытовых задач

Такой вариант выгоден и в том плане, что в случае выхода из строя одного из конструктивных элементов системы, другие связующие цепи продолжают функционировать. Это существенно повышает надежность работы всей системы.

Галерея изображений

Фото из

Соединение ячеек солнечной батареи

Количество панелей в зависимости от потребностей

Последовательное соединение солнечных приборов

Прямое подключение к приборам освещения

Принцип сборки комбинированной схемы построен на том, что устройства внутри каждой группы соединяются параллельно. А подключение всех групп в одну цепь осуществляется последовательно.

Комбинируя разные типы соединений, не составит труда собрать батарею с необходимыми параметрами. Главное – число соединенных элементов должно быть таким, чтобы подводимое к аккумуляторам рабочее напряжение с учетом его падения в зарядной цепи превышало напряжение самих аккумуляторов, а нагрузочный ток батареи при этом обеспечивал необходимую величину зарядного тока.

Монтаж

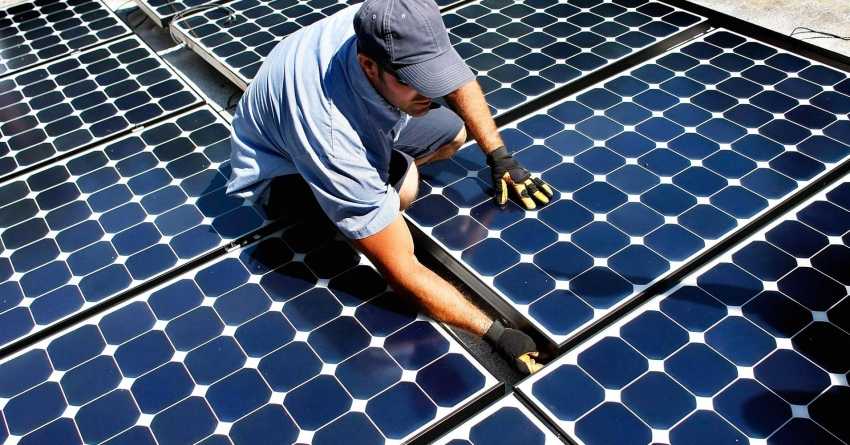

Монтаж солнечных батарей на крышу начинают с сооружения каркаса. Для этого применяют алюминиевый профиль. Также можно купить готовые алюминиевые рамы либо каркасы.

Если вы решили изготовить каркас самостоятельно, в раме из профиля просверлите отверстия под крепежные элементы. Внутреннюю поверхность уголка покройте силиконовым герметиком. Его наносят равномерно, без промежутков и значительных утолщений. Туда укладывают лист прозрачного поликарбоната, оргстекла или стекла с антибликовым покрытием, прижимают и прикрепляют к профилю метизами. Силикон должен полностью просохнуть. Непросохший состав оставит на листе из прозрачного материала разводы из-за испарения некоторых фракций. Такая конструкция обеспечивает высокую жесткость и надежное крепление модулей.

В качестве метизов используют специальные фиксаторы либо болты, которые крепят через отверстия в рамках панелей, просверленных на заводе. Если вы воспользуйтесь саморезами или просверлите рамки фотоэлементов самостоятельно, оборудование утратит заводскую гарантию.

Далее каркас закрепляют на крыше. Если кровля покрыта черепицей, в местах крепления каркаса черепицу сдвигают, прикручивают профиль, возвращают черепицу на место. На готовый каркас метизами прикручивают панели, каждую в четырех точках.

В стандартном проекте для сборки батареи используют 36 элементов. Размер готовой рамы 83,5Х69,0 см. Закрепляя, оставляют зазор в 3-5 мм. Это необходимо для сохранения целостности конструкции, поскольку под воздействие температурных перепадов происходит термическое расширение/сжатие каркаса.

Как подключить солнечную батарею?

Гелиосистема состоит из:

  • панелей на фотоэлементах
  • контроллера заряда
  • аккумуляторных батарей (1 или более)
  • инверторов
  • соединительной проводки

Разные производители поставляют оборудование в различной комплектации. Как правило, контроллеры, инверторы, аккумуляторы, а иногда и проводку приходится приобретать отдельно.

Схема подключения солнечных панелей следующая.

1. Медным кабелем соедините аккумулятор и контроллер (плюс с плюсом, минус с минусом).

2. Присоедините к контроллеру фотоэлемент (плюс с плюсом, минус с минусом). При подключении нескольких модулей, соберите цепь последовательную (увеличивается суммарное выходное напряжение), параллельную (увеличивается суммарную выходную мощность) либо смешанную (повышаются оба параметра).

Схема подключения последовательно соединенных солнечных батарей: «+» первой панели подключите к «-» второй, «+» второй к «-» третьей и т.д. Выводные провода будут от «+» первой и «-» последней панели.

При параллельном, соединяйте «+» первого элемента с «+» второго, «-» первого с «-» второго и т.д.

При смешанном, соберите группы из параллельно соединенных элементов, затем группы соедините последовательно. В группах должно быть равное количество модулей.

3. Соедините инвертор с аккумулятором (плюс с плюсом, минус с минусом).

Порядок подключения нарушать нельзя. Это может привести к поломке контроллера.

Последнее время стоимость гелиосистем снижается. Это дает хорошие надежды, что в скором будущем доля экологически чистой энергии значительно возрастет. Энергия Солнца уже играет весомую роль среди возобновляемых источников энергии и продолжает набирать популярность.

Преимущества и недостатки солнечной батареи

У солнечных батарей есть как преимущества, так и недостатки. Если бы были только одни плюсы от применения фотоэлектрических преобразователей, весь мир давно бы уже перешел на этот вид получения электроэнергии.

Преимущества:

  1. Автономность источника питания, нет зависимости от перебоев напряжения в централизованной электросети.
  2. Отсутствие абонентской платы за использование электроэнергией.

Недостатки:

  1. Высокая себестоимость оборудования и элементов.
  2. Зависимость от солнечного освещения.
  3. Возможность повреждения элементов солнечной батареи вследствие неблагоприятных погодных условий (град, буря, ураган).

В каких случаях целесообразно использовать установку на фотоэлектрических элементах:

  1. Если объект (дом или дача) находится на большом удалении от линии электропередач. Это может быть загородный коттедж в сельской глубинке.
  2. Когда объект расположен в южном солнечном районе.
  3. При совмещении различных видов энергии. Например, отопление частного дома с помощью печного отопления и солнечной энергии. Себестоимость маломощной солнечной станции будет не столь высока, и может быть экономически оправдана в данном случае.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
