Замена электропроводки в квартире своими руками: видео, схема, фото

Этап №5 – сборка и монтаж электрощита

Для облегчения дальнейшего подключения, протянутые к потребительскому щиту кабели нужно подписать, поскольку внешне они абсолютно одинаковые. Когда вся проводка успешно протянута, можно начинать сборку и установку щитка.

Интересно! Со времён СССР в некоторых жилищах сохранились щитки с керамическими выкручивающимися пробками-предохранителями – они, естественно, не годятся для работы в современных сетях. Сейчас, домашнюю электрическую сеть оберегают автоматические пакетники, моментально прерывающие поступление тока в помещение при замыкании или превышении допустимой нагрузки в цепи!

При создании сложной сети в многокомнатных строениях необходимо учитывать то, что каждый отдельный контур (сеть на 2–4 комнаты) должен иметь собственный пакетник. А когда здание не достроено до конца или планируется в дальнейшем подключать дополнительные контуры, в щитки следует установить дополнительные автоматы и для них. У автоматических пакетников есть один недостаток – после перегорания, восстановить его невозможно, нужно приобретать новый аппарат. Но этот минус представляется совсем несущественным по сравнению с той пользой, которую он приносит.

Важнейшим действом, забывать о котором никак нельзя – это подключение заземления (защитный контур для отведения напряжения прикосновения). Для этого нужно все заземляющие жилы (зелёный или зелено-жёлтый цвет!) от кабелей соединить и подключить к специальной пластине на щитке. От неё идёт отводка непосредственно на общую систему заземления здания.

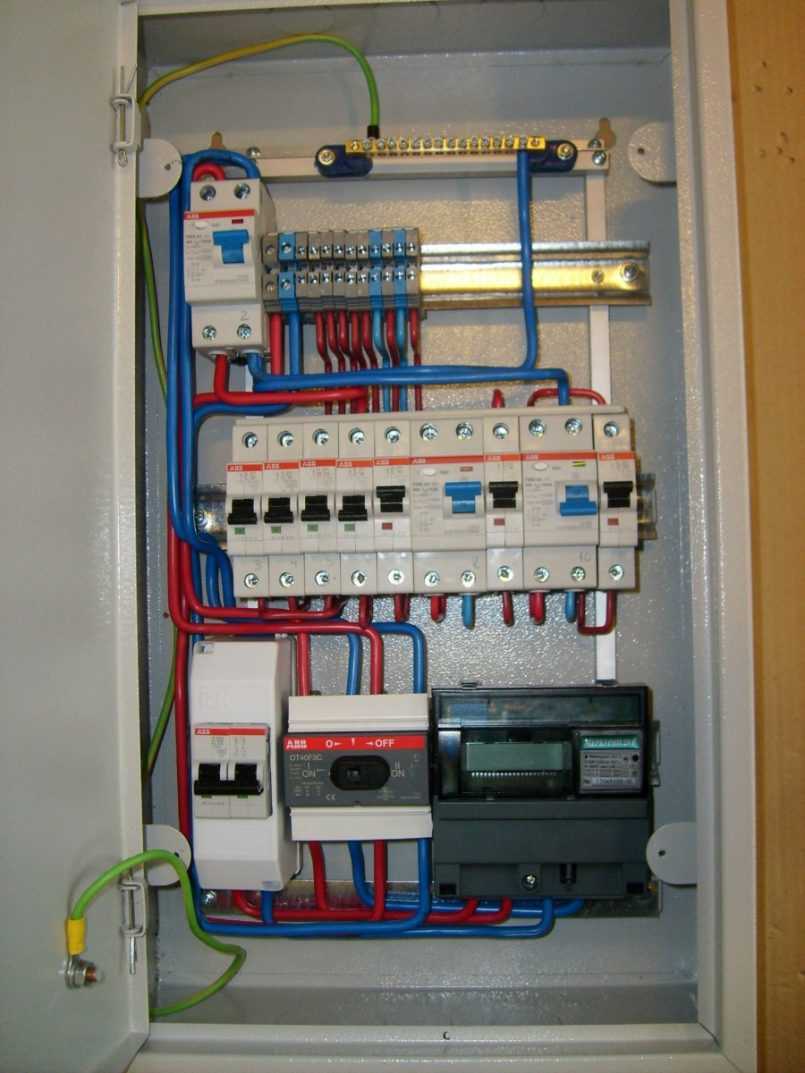

Собранный щиток размещаем в предварительно подготовленный кожух, вмонтированный в стену. Система подготовлена, остался последний штрих – правильно соединить контакты проводов с зажимами пакетников и надёжно закрыть дверцу шкафа-кожуха.

Правила выполнения работ

Чтобы не повторятся и не описываться процесс замены проводки несколько раз, в этой статье мы предоставим лишь ключевые моменты, на которые нужно обратить внимание. Итак, если вы хотите поменять электропроводку по частям в частном либо панельном доме, учитывайте следующие рекомендации:

Кабель нужно использоваться трехжильный, медный, с двойной изоляцией. В квартире и доме рекомендуем проводить кабель ВВГнг либо NYM. Для розеток выберите сечение 3*2,5 мм.кв., на группу освещения достаточно будет проложить проводник сечением 3*1,5 мм.кв. На электроплиту можно вывести кабель сечением 4 мм.кв. В любом случае нужно рассчитать сечение кабеля по току и на основании готовых значений выбрать подходящий размер.
Розетки и выключатели замените на новые в любом случае. Розетки должны быть рассчитаны на 16А. В ванной комнате и на кухне (рядом с мойкой) поставьте розетки с крышками, чтобы защитить контакты от попадания влаги.
Соединять провода разного металла нужно специальными клеммниками либо опрессовкой соответствующими гильзами. Обычные заизолированные скрутки делать ни в коем случае нельзя.
Защитить линию от перегрузок и короткого замыкания нужно автоматическим выключателем. От утечек тока защитит УЗО. О том, как выбрать УЗО мы рассказали в отдельной статье, про выбор автоматического выключателя также шла речь. Можно также выбрать дифавтомат, который защитит и от перегрузок, и от КЗ, и от утечек тока.
В частном доме обязательно нужно сделать заземление. В квартире не всегда удается организовать заземляющий контур. В этом случае спасет установка УЗО и организация системы уравнивания потенциалов.
Обязательно необходимо заменить старые пробки на автоматы, а также старый индукционный счетчик, если его класс точности 2,5.
Все работы должны проводится при отключенном напряжении. Если понадобится розетка для подключения электроинструмента, можете запитать ее напрямую от щитка, обязательно отключив все остальные линии.
Перед тем, как приступить к электромонтажу, обязательно изучите описанные нами ошибки при монтаже электропроводки, а также требования, предъявляемые к электромонтажу. Информация достаточно полезная и позволит избежать наиболее популярных ошибок, допускаемых домашними мастерами и электриками-самоучками.
Чтобы не переплатить и по несколько раз не менять автоматы и основные силовые линии, рекомендуем даже перед тем, как выполнять частичную замену проводки, обязательно составить схему электропроводки, причем не определенной комнаты, а полную.
Перед проведением работ обязательно подготовьте весь необходимый инструмент, а также составьте смету на электромонтажные работы. Чем тщательнее будет выполнена подготовка, тем быстрее будет произведен основной процесс. Весь необходимый инструмент изображен на фото:

Учитывая все предоставленные выше советы вам удастся безопасно и правильно выполнить частичную замену электропроводки. Все же после выполнения работ, до отделки стен, рекомендуем пригласить электрика, чтобы он еще раз все проверил и прозвонил цепь.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, как организовывается частичная замена проводки в квартире и частном доме. Если вы все же решили поэтапно менять электрику, советуем делать это с небольшим интервалом относительно окончательной, полной замены проводов. Не нужно затягивать с полной модернизацией электрической сети, т.к. старые провода и электрофурнитура могут стать причиной возникновения пожара или же что еще более опасно — причиной поражения током.

Цели замены электропроводки

Замена старой проводки в квартире или доме основывается на трех обстоятельствах:

Удаление алюминиевых проводов и прокладка медных. Алюминиевые провода широко применялись несколько десятилетий назад по причине невысокой стоимости и экологической безопасности материала. Однако в дальнейшем стало понятно, что алюминий — не лучший материал для проводов, поскольку с течением времени под влиянием нагрузок теряет свои качества, становясь хрупким. К тому же алюминиевые провода разрушаются вследствие электрокоррозии, пайка этого металла отличается сложностью, а алюминиевые скрутки быстро ослабевают.
Смена схемы электрического питания (с глухозаземленной нейтрали на защитное заземление).
Отказ от схемы, предусматривающей разветвление проводов, в пользу создания групп с выделенными ветвями. Старая схема разветвления проводов — вынужденное решение еще с раннесоветских времен, когда наблюдался недостаток цветных металлов при необходимости быстро провести электрификацию страны. В 90-х годах прошлого века был принят новый стандарт электрического снабжения — TN-C-S, позволяющий обеспечить большую безопасность потребителей.

Этап №2 – прокладываем защитные трубки

Перед прокладыванием проводов и кабелей нужно выполнить некоторые подготовительные манипуляции – вставить коробки под выключатели и розетки в выдолбленные в стенах лунки. После этого, заполняем все ненужные пространства шпаклёвкой и штукатуркой выравниваем края, сглаживая их до уровня стены.

Электропроводку для предохранения от неприятных ситуаций необходимо вкладывать в канал-штробу внутри 15 миллиметровой овальной или круглой ПВХ-трубы. Пластиковую трубку протягиваем от розеток и выключателей к коробке-распределителю или потребительскому щиту. По такой схеме формируется общая система с выводом на потребительский щиток.

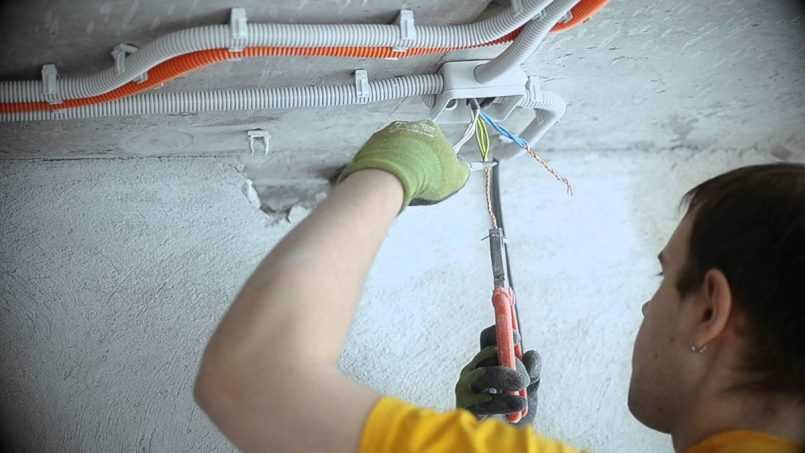

пвх гофра для провода

Совет! Трубка должна быть цельной, а не состоящей из отдельных фрагментов! Чтобы закрепить её в каналах следует использовать поперечные распорки или специальные зажимы, которые нужно располагать равномерно по всей длине с шагом в 24,0–27,5 см!

Завершается эта стадия тщательной шпаклёвкой канала штукатурным раствором или гипсом.

Прокладка новой

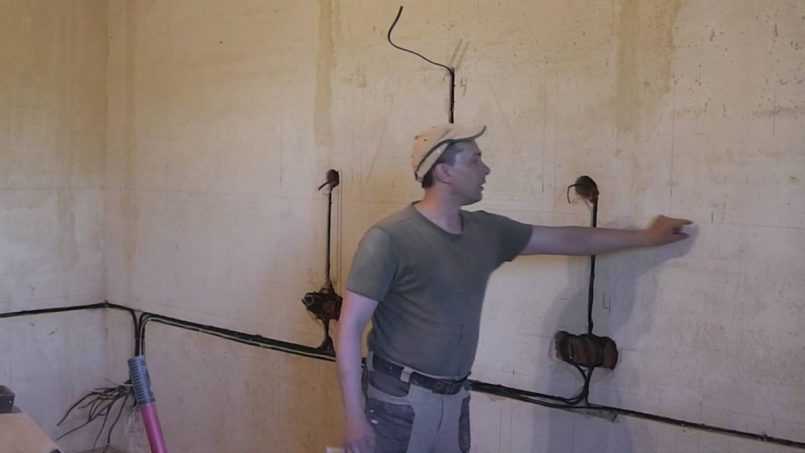

Штробы для проводки прорезают строго вертикально или горизонтально. Болгаркой прорезают границы канавок, а затем выдалбливают сами канавки с помощью долота. Выемки под выключатели и розетки сверлят корончатым сверлом, если стены кирпичные и выбивают долотом в бетонных стенах. Долото понадобится и для формирования выемки под вводный щит.

В лунки на алебастр устанавливают подрозетники. Нарезают отрезки кабеля и гофра нужной длины, кабель протягивают внутри гофра на полу. Подготовленный гофр прокладывают в штробу, заводя концы провода в подрозетник.

Алебастром выравнивают лунку подрозетника со стеной, штробу с гофром промазывают частично, небольшими участками через полметра.

Второй конец гофра заводят во вводной щит. Концы провода смазывают специальной пастой, скрепляют хомутом и закрепляют на заземлительной клемме ВЩ. Времянка отключается, квартирные провода заводятся на весу в щиток.

После прокладки производятся отделочные работы. В процессе отделки подрозетники окажутся заклеенными, но их несложно обнаружить и открыть.

Посмотрев данное видео вы узнаете, как правильно проложить электрический кабель в квартире самостоятельно:

https://youtube.com/watch?v=8FIoa4-YVJw

2 Правила электромонтажа – что следует знать перед началом работы

Монтаж электропроводки и все, связанное с электричеством, регламентируется Правилами устройства электроустановок (ПУЭ). В нем прописаны все возможные действия, касающиеся работы с электрооборудованием. При желании выполнить замену проводки своими руками следует изучить все, что касается монтажа и выбора электрического оборудования. Правила проверены многолетней практикой и обязательны к применению, чтобы электроснабжение было надежным и безопасным.

Кабели электрических линий прокладываем только в горизонтальном или вертикальном направлении, выдерживаем определенное расстояние от перекрытий, труб и других конструкций. Горизонтальные прокладываем на 15 см ниже потолка, и в 5–10 см от карнизов, балок. Для вертикальных требуемое расстояние от окон и дверей – 10 см, от труб газопровода – 40 см. Параллельно идущие проводники располагаем минимум через 3 мм, защищая их коробом или гофрорукавом. Следим, чтобы проводка не соприкасалась с металлическими конструкциями.

Расположение всей электроарматуры выполняем в легкодоступных местах: вводного щитка, устройства автоматического отключения, счетчика, выключателей, розеток. Высота расположения выключателей строго не регламентируется: от пола 60–150 см, кому как удобно. Дверь при открывании не должна препятствовать доступу к ним, располагаем с противоположной стороны. Подключение к электропроводке выполняем сверху.

Для розеток определена высота 50–80 см, что диктуется требованиями безопасности при возможном затоплении. Считается, что одна розетка требуется на 6 м2 помещения. Их количество на кухне не оговаривается: следует устанавливать столько, сколько понадобится. Для туалета применение розеток запрещено, для ванной их устанавливаем снаружи, подвод к ним осуществляем через стену. Подключение кабеля к розетке делаем снизу.

Пошаговая замена электрической проводки методом штробления

Первым делом рисуется электросхема. Места выходов для розеток и выключателей выбираются с учетом расстановки мебели, бытовых приборов. Одна розетка рассчитывается для включения максимум 4-х агрегатов, шнуры по правилам безопасности не должны сильно провисать.

Выключатели располагаются в доступных для детей местах. Предусматривают установку УЗО (устройства защитного отключения) отдельно для кухни и комнат или один распределительный универсальный щиток.

Демонтируется старая проводка. Обязательно оставляют одну ветку, ведущую из коридорного щитка. Она нужна для подключения инструмента. Остальные ветки обесточиваются.

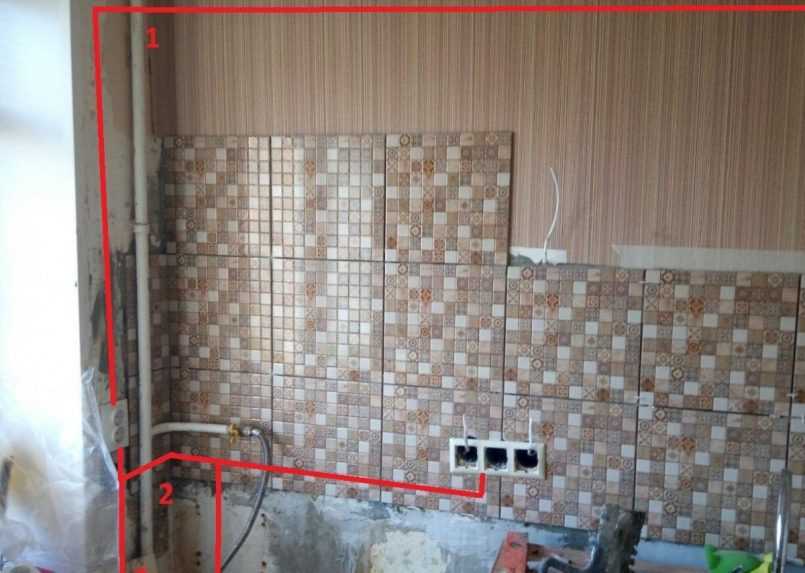

Производится разметка стен в соответствии со схемой: это вертикальные и горизонтальные линии, идущие от распределительных коробок. Учитывается, что в одну штробу можно укладывать несколько проводов сразу. При разметке делают привязку к имеющимся каналам, если можно выдернуть из них старый провод. Как вариант, прокладывают провод под накладным потолком, по стенам делю только выходы до розеток и выключателей.

Розетки и выключатели монтируются после косметического ремонта стен.

Демонтаж старой линии

Для демонтажа понадобятся пассатижи, индикаторная отвертка, фонарик, изолента и прорезиненные перчатки. Перед началом работы квартиру следует полностью обесточить. Для этого отключают главный автомат, направленный к квартирной группе, но для большей уверенности не лишне отключить и остальные.

Каждый провод перед отключением проверяют фазоуказателем. Если напряжения не обнаружено, можно проводить необходимые манипуляции. Прежде чем прикасаться к проводу, снимать автоматы квартирных групп подключения, следует проверять наличие напряжения.

В конечном итоге должен остаться только основной автомат и фазные провода, идущие внутрь квартиры. После отключения необходимо проверить на отсутствие напряжения каждую розетку и выключатель.

Если все отключено правильно, начинают демонтаж, снимая все осветительные приборы, розетки и выключатели. Старые провода можно не удалять. В случаях, когда старую проводку решено удалить, понадобится прибор для обнаружения скрытой проводки и штроборез. Обнаруженную трассу вскрывают с помощью штробореза и удаляют старые провода.

6 Приступаем к работе – прокладка проводов

Для работы электроинструментом понадобится времянка. На кусочке фанеры или сухой доски укрепляем розетку с двумя–тремя выводами и автоматом на 16 А. Квартиру обесточиваем, подключаем, выводим из первой распределительной коробки проводку от счетчика. Скручиваем ее с кабелем, второй конец соединяем с автоматом на времянке. Понадобится еще удлинитель, чтобы достать до самых отдаленных уголков.

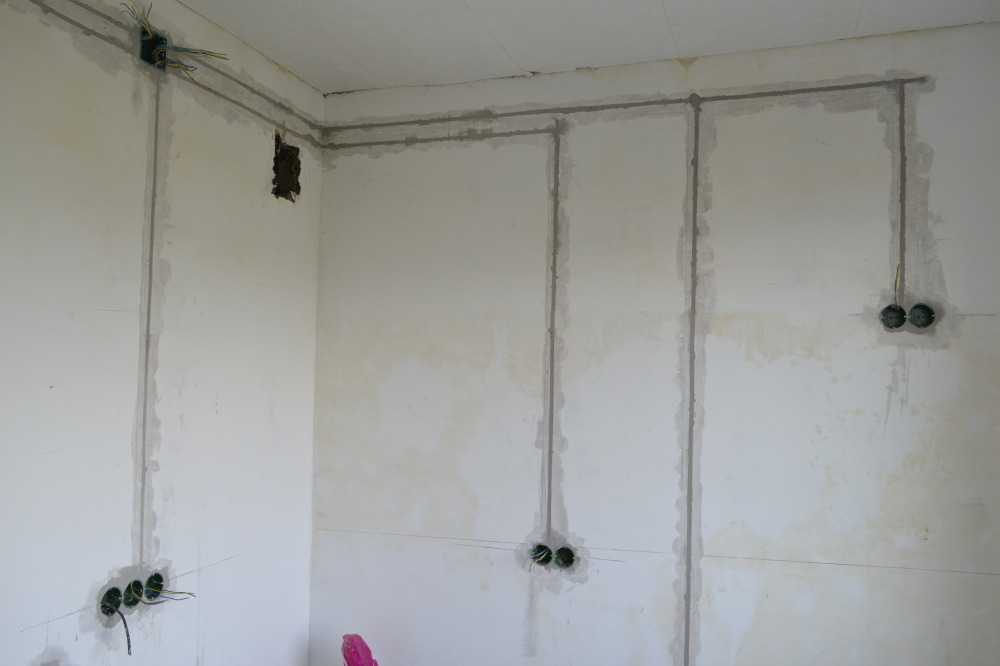

Отбиваем места, где будут штробы. Используем капроновую нить, намазанную сухой краской или цветным мелом, которую натягиваем между началом и окончанием участка штроб. Оттягиваем ее посредине и отпускаем: остается заметный след. Подключаем питание, включаем болгарку с диском для резки керамики и делаем ровные прорези, немного большие по ширине, чем гофр. Места поворотов делаем с плавным изгибом. Канавку между следами от болгарки выбираем долотом.

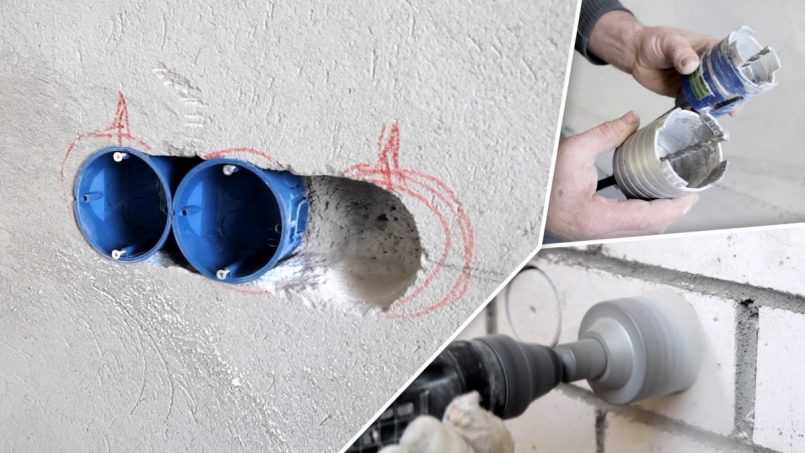

Места для подрозетников высверливаем электродрелью с коронкой. Требуемый диаметр – 70 или 75 мм, у подрозетника он составляет 68 мм. Чтобы не испортить дорогостоящий инструмент, придерживаемся следующей технологии:

заглубляемся корончатым сверлом на 3–5 мм;
по канавке вплотную насверливаем перфоратором отверстия 5–6 мм на глубину, которая превышает высоту подрозетника на 5 мм;
проходим коронкой на всю глубину;
удаляем лишнее долотом.

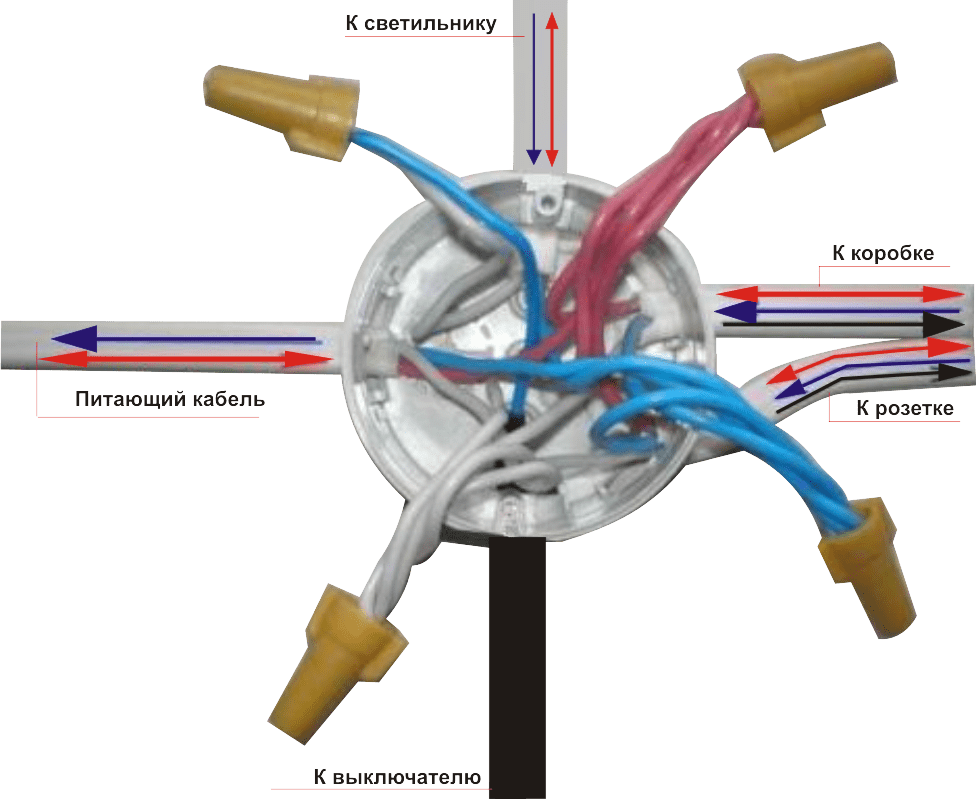

В полученные лунки вставляем подрозетники, укрепляем алебастром. Отмеряем куски кабеля по длине, затягиваем в гофрорукав. Укладываем гофр с кабелем в каналы, закрепляя алебастром примерно через полметра. Один конец кабеля вводим в подрозетник, второй – во входной щиток, который теперь будет размещаться в квартире. Завершаем соединение проводов в распределительных коробках, используя СиЗ. Подключаем кабели к розеткам и выключателям.

Освещение

Щит управления освещением
Установка люстр и светильников
Монтаж систем освещения
Установка люминесцентных светильников
Установка потолочных светильников
Освещение лофт
Установка светильников Армстронг
Установка светильников Грильято
Управление светом с пульта
Установка точечных светильников и спотов
Установка трековых светильников
Освещение квартиры
Установка фонарных столбов
Уличное освещение
Освещение склада
Освещение парковки и автостоянки
Освещение дорог
Освещение улиц в СНТ
Уличное светодиодное освещение
Освещение подъездов многоквартирных домов
Утилизация ламп и светильников
Электрика и освещение под водой
Освещение 36 вольт
Освещение подвалов и чердаков
Фасадное освещение
Освещение уличной беседки
Архитектурное освещение
Световое оформление гирляндами
Подключение светодиодной ленты
Автономное и дежурное освещение
Управление освещением
Техническое обслуживание освещения
Ремонт систем освещения
Управление освещением из нескольких мест
Сенсорные выключатели света
Установка проходных выключателей
Установка импульсного реле
Подключение электродвигателей
Подключение магнитного пускателя
Подключение реле времени
Подключение реле температуры

4 Начало работы – проект электропотребления обязателен

Мало найдется людей, желающих заняться черчением схемы электроснабжения, а затем на ее основе – плана. Именно этот документ требуется утвердить в энергослужбе. Он упростит выполнение работ и пригодится со временем, когда возникнет необходимость что-то исправить при поломке. Именно поэтому рекомендуется один образец схемы оставить у себя.

Если нет желания обращаться к специалистам, ведь услуга стоит денег, можно составить схему и на ее основе проект самостоятельно. Ничего особо сложного в этом нет, если имеется понятие об электрическом токе и последствиях неправильного обращения. Для составления документа применяются условные обозначения, которые приводятся на схеме внизу.

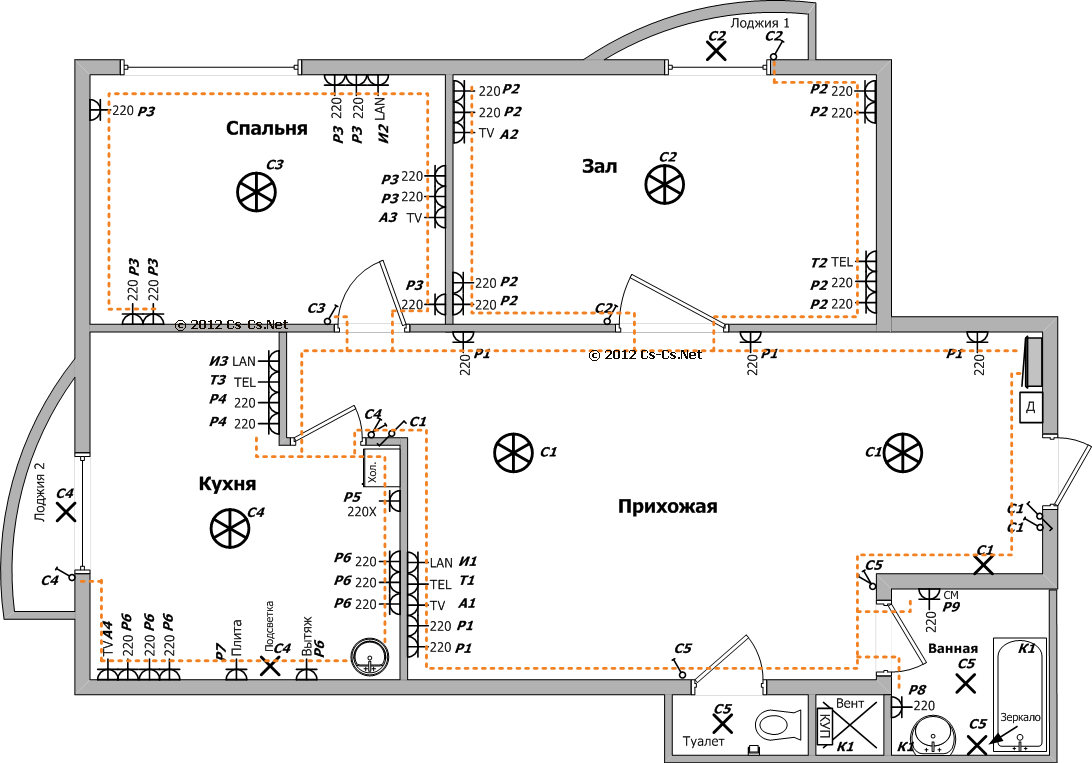

Приступая к работе, чертим план квартиры. Для удобства можно использовать тетрадный листок в клеточку, придерживаться масштаба обязательно. Отмечаем места установки выключателей и розеток, придерживаясь правил, о которых рассказано выше. Привязку розеток осуществляем к бытовым приборам, помечая места установки рядом с ними, чтобы потом не использовать удлинители. После этого можно приступать к разметке разводки.
