Заземление на 220 в и 380 в: создаём надёжную защиту своими руками

Устройство заземления на улице у дома

Устройство контура заземления в частном доме – это штыри, вбитые в грунт вертикально, которые обвязываются между собой проводниками. И вся эта конструкция соединяется с распределительным щитком в доме. Перед тем как сделать заземление в частном доме, необходимо подготовить необходимые инструменты и материалы.

Из инструментов понадобятся лопаты, лом, кувалда, молоток, сварочный аппарат с электродами, болгарка, гаечные ключи. Из материалов:

• металлический уголок размерами 50х50х5 мм;
• стальная лента шириною 40 мм и толщиною 4 мм;
• металлическая проволока катанка диаметром 8-10 мм.

Чисто в конструктивном исполнении домовый контур заземления представляет собой равносторонний треугольник, в углы которого вбиваются металлические заземлители. Для этого и используется металлический уголок. Глубина вбивания – 2,5-3,0 м. Сделать это можно самостоятельно обычной кувалдой. Если грунт на участке твердый, то можно сначала провести углубление при помощи бура на глубину 1,5 м, после чего добить уголки кувалдой.

Монтажный процесс необходимо начать с нанесения на грунт размеров и формы заземляющего контура. После чего по всему периметру выкапывается траншея шириною до 60 см, чтобы было удобно проводить сварку, и глубиною 80-100 см. Вбиваются заземлители. Чтобы процесс вхождения в грунт уголков проходил без проблем, рекомендуется их концы заострить под конус. До упора забивать не надо, нужно чтобы над дном траншей остались торчать края штырей, приблизительно 20-30 см.

Теперь необходимо уголки состыковать между собой горизонтальными элементами контура заземления. Для этого используется металлическая лента. Соединение производится только электрической сваркой. Никаких болтов, которые под землей покроются коррозией, а это частичное или полное отсутствие контакта, что приведет к неэффективности заземления в загородном доме.

Следующий этап – это соединение сделанного контура с распределительным щитком в доме. Для этого можно использовать или катанку, или ту же металлическую полосу. По двору соединительный контур проводится в траншее, внутри дома по стене или плинтусу. На конце проводника, который вошел в дом, приваривается болт М6 или М8. На него будет надеваться кольцо провода, отвечающего за внутреннее заземление частного дома. Крепление производится аналогичной гайкой. Может понадобиться изоляция стыков.

Места сварки надо обязательно обработать антикоррозийными составами. Но весь контур окрашивать или покрывать каким-то защитными составами запрещено. Потому что в системе необходим полный контакт с землей, куда будут уходить блуждающие токи.

На этом монтаж контура заземления для частного дома можно считать законченным. Поэтому убедитесь, что сварочные стыки прочные, после чего лопатами надо закопать траншеи. Кстати, эту технологию можно использовать и для сооружения системы молниеотвода (громоотвода). Вот такое устройство заземления в частном доме можно сделать своими руками.

Необходимо отметить, что правильная форма заземления частного дома – это необязательно треугольник. Можно использовать квадрат, окружность, линию и другие фигуры

Важно, чтобы сам контур не создавал сопротивления, поэтому максимальное количество вбитых вглубь земли заземлителей и их горизонтальных собратьев было как можно больше. Хотя треугольник – проверенный временем вариант

И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра.

Устройство заземления

Указания к устройству заземления в России регламентируются Правилами устройства электроустановок. Система заземления состоит из следующих элементов:

• Заземлители в виде штырей;
• Металлические линии для объединения в общий контур;
• Полосы от контура до щитка.

Заземление бывает естественным или искусственным. Естественное заземление предполагает наличие конструкций, которые находятся в почве перманентно (фундамент). Однако его нельзя применять для заземления электроустановок из-за невозможности регулировать сопротивление. Искусственное заземление создаётся при умышленном объединении точки электросети с заземлителем и проводником.

Существует два основных типа заземления:

1. Защитное заземление. Этот вид ещё характеризуют умышленным электрическим соединением с почвой или её заменителем. Основная функция такого устройства заключается в предотвращении удара током во время прикосновения к корпусу электрической установки или другим её частям.
2. Рабочее заземление. Характер его устройства заключается в умышленном объединении с почвой точек цепи. Ими выступают как нейтральные точки обмоток генератора, так и измерительных трансформаторов. Главная задача рабочего заземления – предоставление эффективной работы электрических установок независимо от условий. Осуществление функционирования происходит при объединении частей с заземлителем непосредственно или посредством особых приспособлений (резисторы, предохранители).

При монтаже защитного заземления учитываются два мощных бытовых прибора: стиральная машина и микроволновая печь. Машина функционирует при большой влажности, поэтому её корпус имеет высокую электрическую ёмкость. А главный элемент в печи представляет собой магнетрон большой мощности. Из-за него уровень электромагнитного излучения сильно возрастает при нарушении контакта с заземлителем.

Схемы заземления в частном доме

Схемы подключения

Всего существует 6 основных схем, но в частном секторе широко используются лишь две из них:

1. TN-C-S. В данной системе защитный и рабочий нулевые проводники соединены в одном. Их можно расщепить на N и PE, а затем повторно заземлить. Основное достоинство схемы в простоте её реализации, из-за этого она и получила широкое распространение.
2. ТТ. В этой системе нейтраль источника имеет глухое заземление, а открытие проводящие части присоединены к независимому заземлителю. Чаще всего такой тип применяется для вагончиков, ларьков и павильонов. Система требует дополнительного повторного заземления (модульно-штыревое). При её применении рекомендуется использовать УЗО.

Устройство в частном доме

Контур заземления устроен очень просто. Это несколько штырей вкопанных или вбитых на достаточную глубину и соединенных между собой полосами из железа шириной 5-10 см. От них отходит полоса из нержавеющей стали к дому, а уже к ней происходит вывод заземления.

Расположение электродов большой роли не играет, но наиболее распространенные следующие схемы:

1. Рядная. Штыри углубляются на одной линии, к крайнему приварена токоприводящая полоса. Недостатком является отсутствие второго контура, если соединение полос и электродов будет нарушено, то работать будет только тот штырь, к которому крепится токоприводящая полоса.
2. Треугольная. Самая популярная схема, ввиду своей простоты. Штыри располагают в виде равностороннего треугольника, соединяют полосами из железа и к одному из углов приваривают токоприводящую полосу. Наличие замкнутого контура гарантирует работу заземления, даже если одна полоса будет повреждена или плохо приварена.
3. Прямоугольная. Аналогична треугольной, но контур варится в виде квадрата или прямоугольника.
4. Круговая. Вариант, когда штыри углубляются по кругу или овалу. Преимущества такие же, как и у предыдущих двух, но сложнее в выполнении.

Расчёт

Процесс точного размера заземляющего контура и количества необходимых электродов очень сложен и принимает во внимание множество факторов. Однако, для частного дома высокая точность и использование сложных формул не нужно, достаточно лишь приблизительного расчета, который с запасом перекроет возможные утечки тока

Однако, для частного дома высокая точность и использование сложных формул не нужно, достаточно лишь приблизительного расчета, который с запасом перекроет возможные утечки тока.

Количество электродов в первую очередь зависит от почвы и уровня пролегающих грунтовых вод:

1. Если почва песчаная или супесчаная, содержит камни и гравий, то она обладает высоким сопротивлением.
2. Глинистая почва и различные суглинки лучше подходят.
3. Самым низким сопротивлением обладают зольные и засоленные почвы.

Поэтому, в первом случае требуется 7-10 электродов, во втором 5-7, а в третьем достаточно 3-5 штук. Высокий уровень залегания грунтовых вод позволяет обойтись минимальным количеством электродов, если же почва сухая и до воды далеко, то стоит увеличить их количество.

Длина электрода также имеет значение. Стандарт безопасности NEC требует, чтобы нижний конец штыря был на глубине минимум 2,4 метра от уровня земли. Для достижения полноценного заземления, лучше будет, если он дойдет до отметки в 3 м.

Верхний край должен отстоять от поверхности минимум на 0,5 метра. Длина штыря рассчитывается в зависимости от ваших пожеланий и возможностей. Сечение не должно быть меньше чем 1,5 см, если это прут или арматура, в случае если это уголок или профиль, то минимальный размер 30 на 30 мм.

Правила и требования к заземлению

Важно правильно расположить электроды в земле. Между ними расстояние не должно быть меньше метра, идеальным считается 1,8 – 2 м

Тогда даже высокое напряжение будет рассеиваться в почве без проблем, работа электродов будет независимой.

Также, стоит грамотно выбрать место для закапывания контура. В случае его срабатывания, вокруг него будет рассеян заряд электрического тока. Поэтому важно выбрать место так, чтобы в радиусе 1-2 м от него не находились люди. Это может быть место в середине клумбы или под альпийской горкой, к которой редко кто близко подходит, предпочитая любоваться с некоторой дистанции. Сила тока будет небольшой и серьезной электротравмы получить невозможно, но здоровье – это не та область, с которой можно шутить.

https://youtube.com/watch?v=1ZfH6TYvZjk

Виды заземлителей

Заземляющие устройства состоят из двух частей: проводника и самого заземлителя. Заземлитель представляет собой основной элемент конструкции, находящийся в перманентном контакте с землёй. По конструкционным особенностям разделяют естественные и искусственные заземлители.

Естественными заземлителями могут быть:

• Металлические трубы, проведённые в почве как трубопроводы (кроме тех, что используются для ведения горючей жидкости, канализации, центрального отопления, а также взрывчатых газов);
• Металлические и железобетонные сооружения, соприкасающиеся с землёй (включая фундаменты построек из бетона и железа);
• Обсадные трубы скважин;
• Шпунты гидротехнических сооружений, затворы и водоводы, сделанные из металлов;
• Заземлители опор ВЛ, прикреплённые к заземляющему устройству посредством грозозащитного троса, если он не изолирован;
• Рельсовые пути (только в том случае, когда между рельсами и подъездными путями присутствует специально проложенное устройство перемычек);
• Нулевые провода ВЛ с повторным заземлением до 1 кВт (можно применять, если присутствует более одного);
• Любые иные металлические предметы, расположенные в почве;
• Оболочка бронированных или свинцовых металлических кабелей, размещённых в грунте, за исключением алюминиевого (можно применять, только если присутствует более одного кабеля).

Металлические трубы часто используют в качестве заземлителей

Искусственные заземлители разрешается делать из меди, а также чёрной или оцинкованной стали. Красить их запрещено, это уменьшает электропроводность. В отдельных ситуациях допускается использование электропроводящего бетона.

Классификация заземлителей предполагает существование ещё нескольких видов:

1. Вертикальные стержни. Они имеют определённый диапазон диаметра, производятся из нержавеющей или омеднённой стали, а также из оцинкованных труб.
2. Горизонтальные стержни. Они сделаны из плоских или круглых проводников, изготавливаются из конструкционной или нержавеющей стали, меди. Размещаются в почве горизонтально на глубине не менее 0,5 метра.
3. Локальные заземлители. В их конструкции преобладают вертикальные электроды, а горизонтальные используются в небольшом количестве. Редко используются в плотных и каменистых грунтах из-за трудностей при погружении на необходимую глубину.
4. Глубинные конструкции. Считаются одним из подвидов локальных заземлителей. Производятся непосредственно на объекте путём соединения нескольких стержней.
5. Пространственные заземлители. Представляют собой конструкцию из вертикальных сеток и горизонтальных стержней. Размещаются на небольшой дистанции от фундамента дома. Предполагают большие денежные траты при монтаже.
6. Химические заземлители. Для монтажа используются трубки с дырками и солевым раствором. Применяются для почвы с высоким удельным сопротивлением. Имеют короткий срок службы из-за быстрой коррозии, стоят достаточно дорого.

Как монтировать заземление

Перед началом монтажа контура заземления необходимо выбрать под него место. На выбранном под забивку стержней месте не должно быть никаких коммуникаций, а для того, чтобы в этом убедиться, нужно согласовать участок с соответствующими службами: газовой, водопроводной, телефонной и тепло-энергоснабжающей. Даже если вы уверены, что никаких коммуникаций на вашем участке нет, лучше проверить это через соответствующие службы, иначе восстановление поврежденных линий обойдется очень дорого.

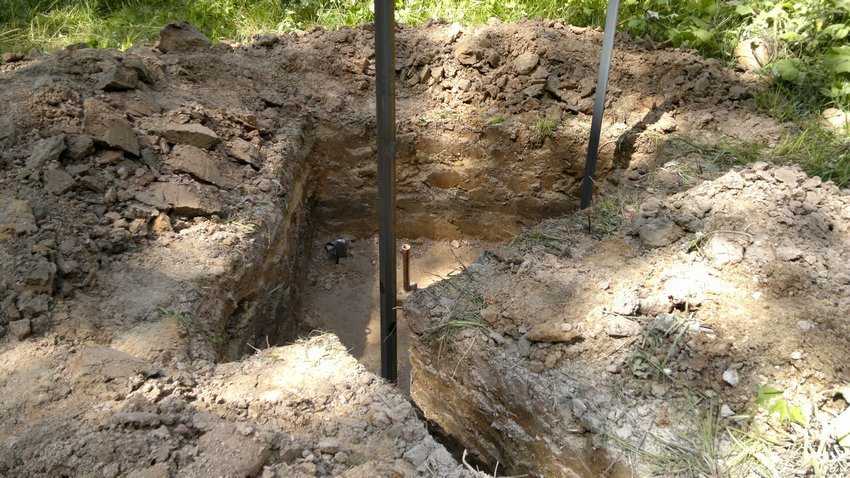

Монтаж контура заземления во дворе частного дома

Идеальное место для расположения контура заземления – отмостка дома. Лучше всего делать контур линейным, можно также проложить его по всему периметру, если на это есть средства, время и желание. Чаще всего заземление делается в виде различных геометрических фигур, например, треугольника, многогранника или прямоугольника. Линейный монтаж контура хорош тем, что при желании и необходимости его всегда можно нарастить.

Как сделать заземление в частном доме максимально просто? Для этого достаточно просверлить при помощи ручного бура яму глубиной примерно 2 м и вбить туда первый прут заземлителя. Если он вошел в грунт легко, что следующий можно вбивать чуть глубже, но не стоит превышать глубину в 3 м, иначе заземлитель может попросту застрять.

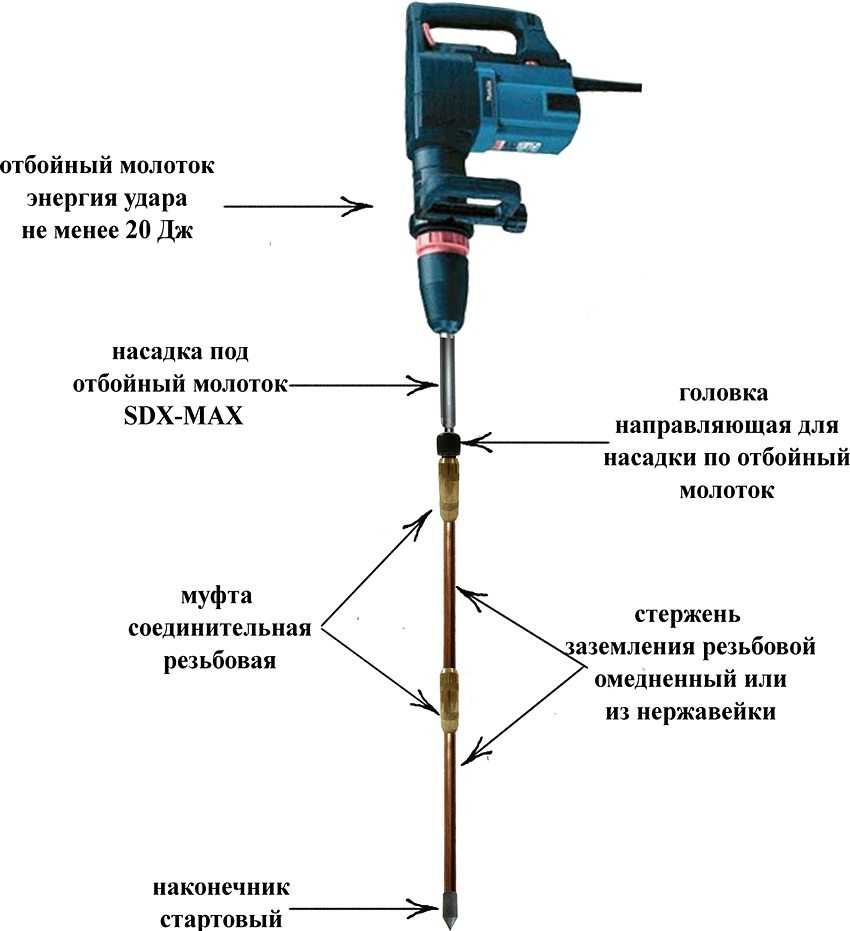

Элементы модульной системы штырьевого заземления

После того, как все заземлители забиты в землю, их необходимо обрезать сверху примерно на 15-20 см ниже уровня земли. Затем между ними нужно прокопать канаву соответствующей глубины, по которой проложить соединяющие пруты. Закрепить их можно при помощи сварки или же болтовыми соединениями, но последний вариант придется периодически проверять, очищать от ржавчины и подтягивать контакты.

Заземление в частном доме своими руками 220В и 380В имеет разное сопротивление. При правильном монтаже, для первого варианта оно составляет до 30 Ом, для второго – до 10 Ом. Также этот параметр во многом зависит от удельного сопротивления почвы, в которой проложен контур, например, для скалистого грунта высокие показатели просто невозможны.

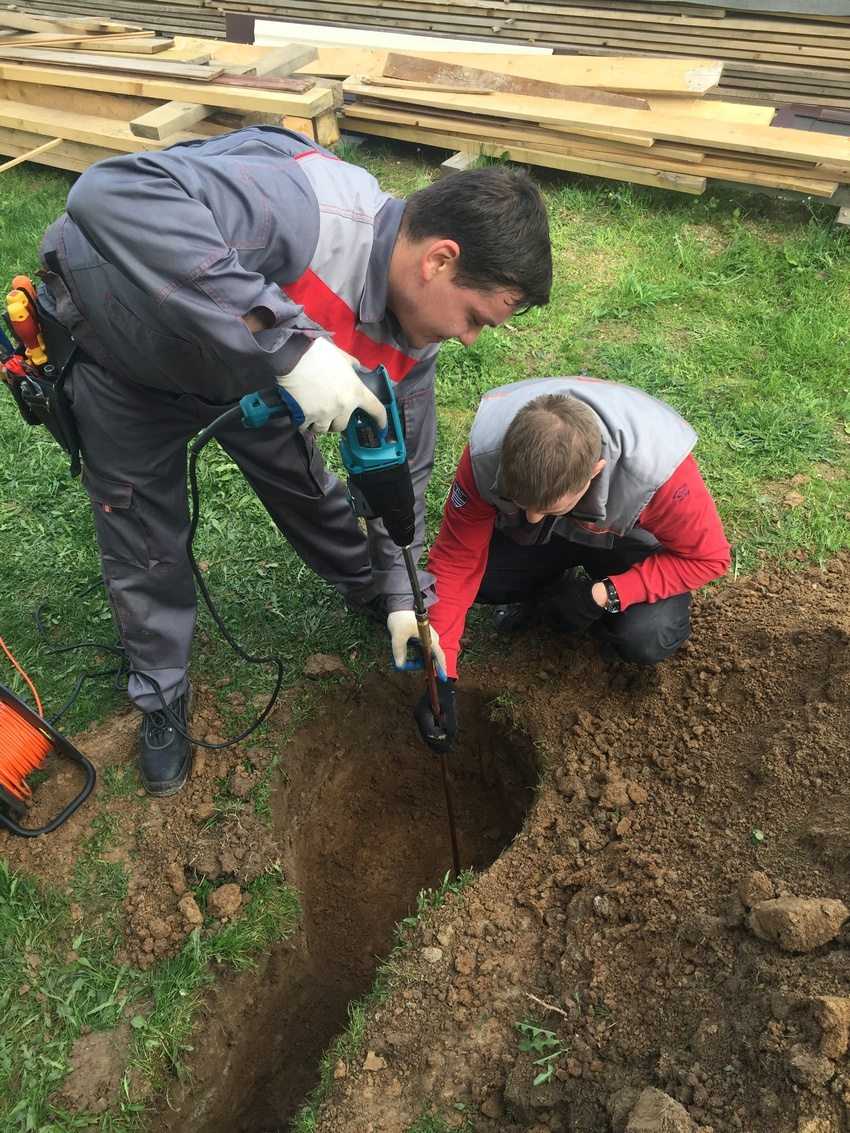

Процесс монтажа контура заземления для загородного дома

Помните, что при трехфазном питании обязательно нужно делать заземление в частном доме своими руками 380В.

Схема новой сети – обязательная составляющая работ

Обнаружив, что в проводке есть только ноль и фаза, что это так называемая система TN-C, которая использовалась раньше, запрещена законом сегодня, решившись своими руками создать систему TN-S в электросети (именно так обозначается система с защитным контуром на профессиональном сленге), необходимо, конечно же, нарисовать схему.

Схема пригодится и для личных нужд, и для проверяющих инстанций. Часто возникают сомнения: а нужно ли специальное образование, необходим ли электрик для проведения таких работ? Если речь идет о частной собственности, у хозяев много прав в любом случае. Никто не может навязать человеку что-либо, кроме норм и правил безопасности, указанных в юридически значимых документах.

Определяем тип защитного устройства

Эксплуатация электрооборудования требует использовать несколько типов заземляющих устройств, предназначением которых является не только защита людей от воздействия высокого напряжения, но и обеспечение нормального функционирования самих электрических приборов. Поэтому сегодня на производстве и в частных домовладениях используют две различные схемы подключения — так называемое защитное и рабочее заземление. Подключения по той или иной схеме различаются принципиально и никогда не используются совместно.

Защитное заземление

Контуры защитного заземления создаются с одной целью — защитить людей от поражающего действия тока, если кожух или иные доступные части оборудования по какой-либо причине окажутся под напряжением. Соединение с землёй выполняется малым по величине сопротивлением (от 4 до 10 Ом), вследствие чего значительно уменьшается проходящий через человеческое тело ток.

Защитное заземление позволяет в разы снизить ток при касании к устройству, корпус которого находится под напряжением

Защитное подключение этого типа сооружается для следующих электросетей и подключений:

• двухпроводные сети постоянного тока, построенные по схеме с заизолированной общей точкой катушек источников питающего напряжения;
• заизолированные от земли бытовые однофазные сети с напряжением до 1 кВ;
• трёхфазные сети переменного тока напряжением до 1 кВ с изолированным нулевым проводом;
• электросети обоих типов с напряжением выше 1 кВ — с любым режимом нуля.

В бытовых электроприборах защищающее заземление реализуется при помощи третьего контакта, который размещается на вилке подачи питания и присоединяется к внешнему каркасу или кожуху оборудования. Ответная часть системы представляет собой отдельный контакт в розетке, который при помощи заземляющих проводников подсоединяется к заземлителям — вкопанным в грунт металлическим элементам.

Рабочее заземление

Заземление с рабочим контуром подразумевает соединение с землёй различных токоведущих узлов электроустановок, в частности, нейтральных точек трансформаторных катушек или обмоток генераторов. От рассмотренных выше защитных устройств оно отличается назначением — обеспечивать нормальное функционирование оборудования в случае пробоя изоляции, замыкании одного из проводников на землю или для возможности максимально быстро отключить проблемную часть установки.

Рабочий защитный контур с глухозаземлённой нейтралью даёт возможность быстро отключить неисправную часть установки

Сопротивление рабочего заземляющего контура по нормативам не должно быть выше 4 Ом. Подобное условие обусловлено потенциалом, который может возникать на нейтральном проводе относительно земли в то время, когда ток замыкания начнёт протекать в сторону заземлителей.

По технике безопасности совмещать рабочий и защитный контуры заземления запрещено, поскольку при этом в сеть могут проникать токовые помехи от атмосферных разрядов. Это чревато нарушением нормальной работы электроустановок, вплоть до выхода оборудования из строя. Кроме того, снижается эффективность защитного заземления, которое в аварийных ситуациях возьмёт на себя функции рабочего или и вовсе будет бездействовать.

Порядок заземления 220В в частном доме своими руками

Следующим этапом будет непосредственный монтаж заземления. Для того чтобы процесс был понятнее, разберемся с последовательностью действий:

1. Выкапываем две траншеи, одна, ведущая к дому, другая – для электродов. Здесь главное, правильно выбрать глубину, она должна быть такой, чтобы штыревые срезы были выше дна на сантиметров 25. Ширина тоже не должна быть маленькой, нужно чтобы работать было в ней удобно.

2. Следующий этап – вбивание в почву электродов.

3. После чего, проводиться оперативный монтаж контура (данный процесс подробнее будет рассмотрен ниже).

4. Приступаем к монтированию токопроводящего проводника. Для этого необходимо уложить нержавеющую полоску в траншею, причем, таким образом, чтобы один конец можно было приварить к контуру заземления, а другой – вывести возле стены.

5. Засыпаем выкопанную ранее яму с готовым заземлением.

6. К токопроводящей полосе подсоединяется провод из меди одним концом, другим же — он будет подсоединен непосредственно к щитку.

Немного времени уйдет для монтажа заземления в частном доме, если под рукой есть все необходимые инструменты и если следовать всем рекомендациям по этому поводу.

Комплекты оборудования

Проведение заземления собственноручно представляет собой весьма трудоёмкую задачу. Если нет опыта работы с подобными установками, лучшим решением будет приобрести готовый набор оборудования от одного из популярных производителей:

1. «10 Ом». Российская фирма, которая производит наборы для заземления на различной глубине. Стоимость варьируется от 6 до 25 тысяч рублей, а глубина установки может составить от 6 до 30 метров.
2. «Elmast». Ещё один производитель наборов из России. Материал изготовления – нержавеющая сталь. Большинство устройств поставляется в разборном виде. Продукция отличается долгим сроком службы и хорошей стойкостью к воздействию агрессивных химических элементов из почвы, а также различным природным условиям. Средняя стоимость наборов находится на уровне 9 тысяч рублей.
3. «ZandZ». Компания предлагает на выбор универсальные устройства. В комплекте идут один или несколько сборных электродов из нержавейки. Существует возможность закапывания на глубину до 10 метров. Стоимость варьируется от нескольких факторов (глубина, количество электродов). В среднем она составляет 20–23 тысячи.
4. «Ezetek». Наборы этой фирмы отличаются сравнительно низкой стоимостью, но срок их службы меньше, чем у конкурентов. За набор, установка которого рассчитана на глубину 6 метров, придётся заплатить лишь 6 тысяч.
5. «Galmar». Один из самых качественных, но дорогостоящих изготовителей комплектации для заземления. Предполагает возможность закапывания в землю на 30 метров с общей стоимостью около 42 тысяч рублей.

Практически все наборы имеют одинаковую комплектацию (стержни, соединительные муфты, удароприёмная головка и зажим). В некоторых из них дополнительно включены токопроводная паста и изоляционная лента для удобства.

Стандартный комплект заземления

На рынке продаётся широкое разнообразие комплектов от других производителей с разной стоимостью. При покупке лучше делать выбор в пользу проверенных фирм, хорошо зарекомендовавших себя. Для упрощения выбора лучше послушать советы соседей или почитать комментарии пользователей о комплектах в интернете.

Создание системы заземления собственными руками нельзя считать невыполнимой задачей. Для решения проблемы следует лишь грамотно подобрать контур, а также найти подходящие материалы и инструменты. Всегда можно обратиться за помощью к знакомым или специалистам со стороны. Но в любом случае собственноручный монтаж заземления обойдётся гораздо дешевле, чем заказ аналогичного проекта в специализированной фирме.

Предъявляемые требования

К создаваемому отводящему контуру предъявляется довольно много требований. Это связано с тем, что он предназначен для отвода напряжения, которое подается на корпус. Подобного рода система представлена сочетанием нескольких частей:

1. Заземлитель — проводники, которые находятся в постоянном контакте с грунтом.
2. Заземляющие устройства — проводка, которая находится под напряжением во время работы системы.

Наиболее важным параметром можно назвать сопротивление растекания. Он определяет то, как ток будет преодолевать расстояние от корпуса электрического прибора к земле. С уменьшением показателя сопротивления существенно повышается эффективность отводящего контура. На сопротивление растекания оказывает влияние:

1. Глубина закладки. С увеличением этого показателя существенно повышается эффективность системы.
2. Влажность грунта. Более высокая влажность становится причиной повышения степени проводимости.
3. Тип применяемого сплава. Каждый металл характеризуется своей определенной электропроводимостью. К примеру, есть диэлектрики, которые практически не проводят энергию.

Оптимальным местом для размещения контура принято считать северную сторону дома, так как показатель влажности грунта зачастую выше.

К применяемым материалам также предъявляются различные требования:

1. Применяемые уголки в качестве вертикальных стержней должны иметь длину не менее 16 миллиметров.
2. Горизонтальные пластины длиной не менее 10 миллиметров.
3. Толщина применяемой стали 4 миллиметра. Слишком тонкие пластины могут перегреваться.
4. Если применяются стальные трубы, то их диаметр должен быть не менее 32 миллиметров.

В большинстве случаев применяется именно сталь. Некоторые сплавы обладают большей проводимостью, но при этом окисляются и не выдерживают воздействие окружающей среды.

Провести монтаж можно своими руками при наличии небольшого количества инструментов. Для работы с металлом потребуется:

1. Болгарка или ножовка по металлу.
2. Сверло для создания отверстий.
3. Сварочный аппарат.
4. Индикатор.

Если предусматривается применение крепежных элементов, к примеру, болтов, то понадобится набор отверток и гаечных ключей. Кроме этого, поверхность металла нужно зачистить, для чего потребуется наждачная бумага и грубая щетка. Рекомендации по проведению монтажных работ следующие:

1. Для начала проводится выбор места, где будет размещаться отводящий контур. Стоит учитывать, что поблизости не должно быть никаких коммуникаций: водопровод, телефонная линия или газопровод. Чтобы убедиться в этом, достаточно изучить техническую документацию.
2. Идеальным местом для размещения конструкции считается отмостка дома. Контур должен быть линейным, отводящая часть создается в виде геометрической фигуры — например, треугольника.
3. После выбора места проводится вбивание штырей. Для этого применяется специальный инструмент, но при мягком грунте можно обойтись и обычной кувалдой. Верхняя часть штырей обрезается.
4. Между вертикальными штырями создаются траншеи, в которые укладываются соединяющие их прудки. Для соединения отдельных элементов требуется сварочный инвертор.
5. Следующий шаг заключается в создании траншеи, которая отходит от распределительного щита к созданному ранее треугольнику. Металлическая пластинка укладывается и соединяется со всеми элементами путем сварки, после чего траншея закапывается.

В каких целях устраивается заземление?

Устройство заземления собственного дома требуется по нескольким причинам.

Существуют конкретные нормы, обязывающие заземлять дом — в ином случае можно получить весьма серьезный штраф. Помимо этого, некоторые приборы, без которых комфорт в частном доме невозможен (например, газовый котел), просто нельзя эксплуатировать без данной защиты.

Заземление газового котла

Главной же целью устройства токозащиты является устранение риска поражения электротоком от прикосновения к корпусу какого-либо бытового электроприбора. При испорченной проводке, например, стиральной машины, на ее корпусе висит фаза. Стоит только прикоснуться к устройству, и можно получить очень чувствительный электроудар, который может оказаться смертельным. При наличии защиты ток просто убежит по пути наименьшего сопротивления.

Правильное устройство заземления позволяет минимизировать количество помех в электросети. Также оно значительно снижает электромагнитные излучения, негативно сказывающиеся на самочувствии и состоянии здоровья проживающих людей.

Этапы монтажа заземления

При желании сделать заземление дома самому, в первую очередь нужно обзавестись некоторыми знаниями из области электротехники. Также специалисты настоятельно рекомендуют использовать готовые схемы по монтажу заземления. Желательно перед началом работы ознакомиться с правилами устройства электроустановок (ПУЭ).
Затем для работы необходимо иметь заземляющую конструкцию, которая будет размещена под землей. Можно приобрести уже готовый надежный и сертифицированный комплект. Например, есть комплект EZ 15, EZ 38 или EZ 48 (маркировка определяет, какой комплект нужен для соответствующего типа грунта). При желании можно сделать похожую конструкцию самому, используя похожую схему.

Затем нужно определить, по какой системе будет устроен контур заземления в жилом доме. Самая распространенная система – ТТ. Маркировка системы ТТ означает, что нейтраль глухозаземлена, а ее открытые проводники заземлены в независимости от отношения к «земле» нейтрали источники питания или других точек питающей сети. Для системы ТТ характерно наличие заземления на сходе в помещение дома.

Сделать заземление по системе ТТ можно своими руками, если правильно следовать ее схеме. Система ТТ распространена в поселках, по ней подключают небольшие дома и строения, бытовки и сараи. Обычно система ТТ используется при питании электроустановки до 1000 вольт, и если нет возможности соблюдать условия системы TN. Для ТТ обязательно нужно подключать устройство защитного отключения. Один из самых главных недостатков системы ТТ является одновременный отказ УЗО и пробой фазы на корпус заземленного электрического прибора.

Далее для работы понадобится подходящий инструмент. Необходим комплект гаечных ключей, портативный сварочный аппарат, шлифовочная машинка, тяжелая кувалда, штыковая лопата, комплект отверток. Используя инструмент нужно сделать заземляющую конструкцию. Можно остановиться на варианте с формой треугольника.

На достаточном расстоянии от дома можно начертить равносторонний треугольник с расстоянием между вершинами 1,5 метра. На этом месте вырыть яму глубиной до 1 метра. В местах вершин забивается стальная арматура с круглым сечением длиною в 2-3 метра и толщиной не менее 35 мм. Затем верхние части арматуры нужно соединить металлической шиной шириной 4 см и толщиной 4 мм.

Для этого нужно нарезать комплект заготовок длиною 1,6-1,7 метра (с запасом). При правильной установке электродов длины шин хватит, чтобы соединить их между собой. При креплении используется сварка. Соединяющий провод, который будет подключен к проводам «земля» возле распределительного щитка, желательно выбрать с медным сечением. Затем траншея зарывается.

Выбираем схему заземления для частного дома

Сегодня существует две схемы защиты от поражающего действия тока — подключение TN-C-S и TT. Особенность первого заключается в том, что в нейтральном проводе защитный нуль совмещается с рабочим, тогда как второе имеет глухозаземлённую нейтраль. Подача же электричества к частному дому чаще всего происходит с использованием воздушных линий со схемой заземления TN-C, которые характеризуются наличием фазного проводника (L) и совмещённого с нулём защитного проводника PEN. Для подключения собственного земляного контура применяют два способа:

• преобразование традиционной схемы в TN-C-S;
• подсоединение к «земле» по системе TT.

Забегая наперёд, отметим, что подключение по схеме TT получило большее распространение, поскольку подразумевает заземление всех токоведущих частей оборудования. Тем не менее рассмотрим оба этих способа.

Подсоединение TN-C-S

Выше уже неоднократно говорилось, что отдельный защитный провод в системе TN-C не предусматривается. Чтобы получить точку подключения к заземлению, совмещённый PEN-проводник разделяется на две отдельные линии — защитную (РЕ) и нулевую рабочую (N).

При подключении TN-C-S провод PEN разделяют на две отдельные линии

В этих целях в электрощит монтируют заизолированную шину N, кроме того, устанавливают PE-шину, подключённую к кожуху шкафа. К последней подключают PEN-провод от линии электропередачи. В качестве шин используются отрезки медной ленты, сечение которой соответствует максимальной силе тока. Затем устанавливают перемычку между двумя шинами, а сам щит подключают к контуру заземления. Фазный провод монтируют на отдельную изолированную шину.

Подключение по схеме TT

Этот тип защиты не требует никакого разделения PEN-провода. Как и в предыдущем случае, фазный провод крепят к отдельной изолированной шине, а совмещённый с рабочей нейтралью PEN-проводник соединяют с другой изолированной от щита шиной. В дальнейшем его считают обычным нулевым проводом. Заземляющий контур подсоединяют к металлическому кожуху шкафа, поэтому он не связан с PEN-проводом.

Заземление, подключённое по схеме TT, предполагает изоляцию линий N и PE

Благодаря особенностям этого подключения появляются преимущества в сравнении со схемой TN-C-S:

• при отгорании совмещённого с рабочей нейтралью PEN-проводника корпус любого потребителя не окажется под напряжением (потенциал будет равняться нулю);
• отсутствие связи между нулём сети и защитным проводом делает невозможной ситуацию, когда на корпусе электрооборудования появляется напряжение перекоса фаз.

Скептики могут заявить, что описанные выше случаи вызовут срабатывание устройства защитного отключения (УЗО), которым сегодня оборудуют практически все защитные системы. Тем не менее, не стоит испытывать судьбу и надеяться на электронику — лучше обеспечить себя двойной защитой. Следует отметить, что вследствие необходимости в дополнительных реле напряжения и УЗО система TT обходится потребителям дороже, чем TN-C-S, поэтому при её выборе надо быть готовым к дополнительным тратам.

Заземление частного дома

Для частного дома контур заземления выполняется по-разному. Это зависит от особенностей строения, а также от грунтовых свойств. Но в любом случае заземлители правильно делать из труб, концы которых сплющены в острие. В самом низу (в полуметре от конца трубы) необходимо также насверлить 10-15 отверстий диаметром в 5-8 мм. А шина заземления выполняется так же, как и для молниеотвода.

Для дачного домика (если есть защитное зануление) обустраивают простейший контур. Если грунт постоянно влажный, можно обойтись двумя заземлителями, но для защитного заземления их потребуется три (в ряд или треугольником). И каждый из заземлителей должен располагаться на 1,2 м от края отмостки, не ближе.

Контур линейный с двумя группами заземлителей надо делать, если есть хотя бы один из следующих влияющих факторов:

• подземный электроввод через ВЩ;
• коммуникации (вода, канализация, газ и пр.), заведенные в дом по отдельности или в комбинации;
• потребляемая мощность свыше 1 кВт продолжается более 20 минут за раз.

Полный контур необходим, если имеется любой из следующих решающих факторов:

• электроввод (220/380 В) через ВРУ или щит силовой вводный (ЩВС);
• площадь помещения больше 100 кв м;
• потребляемая мощность превышает 3 кВт больше, чем 20 минут за раз;
• имеются стационарные промышленные электроустановки с клеммами (циркулярка, сверлильный станок, пр);
• есть ДГУ резервного питания.
