Абиссинский колодец своими руками: этапы работ, необходимые инструменты

Как сделать установку для бурения абиссинского колодца своими руками

Самодельная установка для бурения абиссинского колодца вручнуюВыше упоминалось, что скважину можно забивать или бурить, какой из методов лучше, трудно сказать, все зависит от грунта, места и возможностей. Если специализированного оборудования для бурения скважины нет, а нанимать бригаду не хочется, то можно самостоятельно построить бурильную вышку – забивной станок.

Рассмотрим, как делается самодельная установка для бурения скважины игла

В результате получится бурильная установка как на фото

Два уголка длиной 2,5-2,7 м. свариваются углом с длиной основания 110-130 см. Делаем 2 таких детали. В верхней точке нужно предусмотреть место для крепления блока для подвешивания бабки. В качестве основания (платформы) можно использовать брус или шпалы. Конструкция устанавливается и фиксируется, чтобы во время работы установка не двигалась.

На блок подвешиваем бабку весом 30-40 кг. Внутренний канал бабки должен быть достаточной длины, желательно 60 см. Если будет короче, бабка может слетать со ствола, плюс, снижается сила удара (малая амплитуда). Наличие ручек на бабке позволит в определенные моменты помогать руками при забивании (в особо твердых слоях почвы один человек поднимает бабку натягивая веревку, а второй держа за ручки как бы ускоряет её ход вниз).

Бабка (болванка, забивная баба) для абиссинского колодца — бурение ручной установкойМагистраль для забивания скважины делаем из секций (труб) длиной полтора метра (таких секций должно быть 6-8, зависит от глубины водоносного слоя, предположительное расположение которого определяем заранее – узнаем у соседей, проверяем медной рамкой), плюс одну на запас.

Секции можно делать из нержавеющей трубы (дорого) или из черной стальной бесшовной трубы (доступно). Не стоит использовать оцинкованную трубу, она мягче.

Соединение секций выполняется посредством муфт (только сталь, чугун хрупкий). Тут главное правильно сделать резьбу муфты, которая должна на полвитка-виток оставаться снаружи. В процессе забивания, удар должен приходиться в торец трубы, а ни в коем случае не по резьбе, иначе не получится накрутить следующую секцию.

Игла для абиссинского колодца — забивка ручной установкойКонус (наконечник, игла) должна быть изготовлена из прочной стали. Существует несколько способов устройства клина: круглая форма вытачивается на токарном станке, но многие советуют делать граненный. Также делают из уголка в виде четырехгранника. Главное, чтобы копьеобразный наконечник был больше в диаметре чем сама труба.

Технология забивки скважины самодельной буровой установкой

Технология забивки скважины самодельной буровой установкойВ первоначально пробуренное отверстие (сделанное ручным буром) вставляем фильтрующую трубу. Забивая первую секцию следим, чтобы она была строго вертикально относительно уровня земли. Вынутый грунт тщательно утрамбовываем.

На отцентрованный ствол (трубу) одеваем бабку, принцип забивания прост – натягиваем веревку, конец которой привязан к бабке, резко отпускаем, ударная сила забивает ствол бабкой в землю.

На забитую секцию, накручиваем муфту и следующую секцию. Так как слои грунта могут отличаться по своему составу (глина, песок), то естественно, скорость заглубления также будет варьироваться, поэтому не пугаемся, если в одном месте идет быстро, в другом туго.

Перед установкой последней секции, где по идее должна быть вода, засаженную трубу заполняем водой. В процессе, т.е. для смягчения хода можно заливать из ведра с лейкой, а для проверки – обязательно под давлением. Для этого нужно подключить электрический самовсасывающий насос.

Следует понимать, что промывка сетки (фильтра иглы) под давлением – важный этап. Труба в процессе бурения проходит разные слои, и сетка фильтра забивается породой, грунтом и глиной, поэтому достигнув водоносного слоя, вода может просто не проникать в трубу. Если подавать воду под давлением, и она не возвращается обратно фонтаном, значит цель достигнута – вы в песке. Заливаем в трубу воду из лейки – уходит, значит всё правильно сделано.

Остается сделать стяжку вокруг трубы, подключить насос и качать воду.

Заключение

Из статьи видно, что технология устройства абиссинского колодца не представляет собой особых сложностей. Все материалы, инструмент и оборудование, необходимые для его полноценного функционирования вполне доступны и не дороги. Таким образом, потратив всего один день на бурение, вы получаете полную независимость от центрального водоснабжения на длительный срок.

Важные обстоятельства

Суффозионные проседания почвы

Первое: массовый неконтролируемый забор безнапорных вод может привести к т. наз. суффозии грунта, вследствие которой внезапно и непредсказуемо возникают его провалы, см. рис.

Второе: критическая глубина самостоятельного бурения на равнинной местности в РФ составляет 20 м. Глубже – стоимость заказной скважины под ключ оказывается меньше прямых и косвенных затрат на «самобур». Вдобавок вероятность неудачи приближается к 100%

Третье: срок эксплуатации скважины сильно зависит от регулярности водозабора из нее. Если брать воды понемногу по мере расходования, то скважина на песок прослужит около 15 лет, а на известняк до 50 лет и более. Если же периодически выкачивать все сразу или, наоборот, брать эпизодически, то скважина иссякнет через 3-7 лет. Ремонт же и повторная раскачка скважины дело настолько сложное и дорогое, что проще забурить новую. Если вас это обстоятельство удивляет, учтите – ремонтируют-то не трубу в земле, а водоносный пласт.

Исходя из этого, уже можно посоветовать: обнаружив безнапорную воду не глубже 12-15 м, не торопитесь радоваться, лучше пробуриться еще насколько возможно, чтобы выйти на известняк. А лучше всего не полениться и произвести разведочное бурение скважиной-иглой, см. далее. Сделать скважину-иглу возможно буквально за выходные, сложного и дорогого оборудования не требуется. И она же может быть временным источником водоснабжения, пока вы не определитесь по времени, деньгам и пр. с постоянным.

Колодец или скважина?

Сухое бурение, кроме ударного без обсадки, бывает только прерывистым, т.е. бур приходится то опускать в ствол, то извлекать из него, чтобы выбрать породу из бура. В профессиональном гидробурении размельченная порода выносится отработанным буровым раствором, но любителю нужно твердо знать: пройти за 1 цикл бурения ствол на глубину, большую длины рабочей части инструмента, нельзя. Даже если бурить шнеком (см, далее), его нужно поднимать и вытряхивать породу из витков максимум через 1-1,5 м проходки, иначе дорогой инструмент придется отдать земле.

Установка обсадки

Удержание обсадной трубы от самопроизвольного осаживания

У внимательного читателя, возможно, уже возник вопрос: а как ставят в ствол обсадку? Или, как поднимают/опускают бур, который, по идее, должен быть шире ее? В профессиональном бурении – разными способами. Самый старый иллюстрирует рис. справа: ось вращения инструмента смещают относительно его продольной оси (обведено красным), а режущую часть выполняют несимметричной. Шейку бура делают конической. Все это, разумеется тщательнейшим образом просчитывается. Тогда в работе бур описывает окружность, выходящую за обсадку, а при подъеме его шейка скользит по ее краю и бур проскальзывает в трубу. Это требует мощного точного привода буровой колонны и ее надежного центрирования в обсадной трубе. По мере заглубления обсадку наращивают сверху. Любителям сложная спецтехника недоступна, поэтому устанавливать обсадные трубы им возможно следующими способами:

Бурят «голый», без обсадки, ствол на полную глубину буром большего, чем обсадная труба, диаметра, а затем опускают в него обсадные трубы. Чтобы вся колонна не ухнула вниз, пользуются 2-мя бурильными воротами: одним удерживают уже ушедшую в скважину трубу, см. рис. справа, а второй устанавливают на новую, прежде чем снять первый. Только тогда колонну осаживают в ствол, если сама уже не идет. Этот способ нередко используется любителями на достаточно плотных, адгезирующих (прилипчивых) и связных (не сыпучих) грунтах на глубину до 10 м, но сколько скважин при этом обрушилось, сколько буров и обсадки было потеряно – статистики нет.
Бур берут меньшего диаметра, а нижнюю обсадную трубу делают с расходящимися заточенными зубьями (коронкой) или снабжают режущей юбкой. Забурившись на 1 цикл, бур полнимают, а трубу принудительно осаживают; коронка или юбка срезают излишки грунта. Этот способ замедляет бурение, т.к., прежде чем начать новый цикл, нужно желонкой (см. ниже) выбрать осыпавшийся грунт, но надежнее, облегчает гравийную засыпку затрубного пространства и позволяет применить наружный песочный фильтр, см. далее.

Как сделать установку для роторного бурения

Буровая гидравлическая установка должна иметь станину, которая позволяет передвигать вверх/вниз мотор, к которому через вертлюг подсоединяют бур. Также через вертлюг внутрь колонны поддается вода.

Принципы построения бурилки

При изготовлении буровой установки своими руками, рекомендован такой порядок действий:

Сначала должны быть вертлюг и штанги. Если вы не квалифицированный токарь или у вас нет такого на примете, то эти детали лучше купить. При их изготовлении требуется высокая точность, что можно достичь при высокой квалификации. Причем резьба на вертлюге и штангах должна быть одинаковой, или потребуется переходник. Резьба на штангах лучше — трапеция, так как потом конусную мало кто из токарей может сделать.
Купить мотор-редуктор. Если питание будет от 220 в, то характеристики его такие: мощность 2,2 кВт, оборотов — 60-70 в минуту (лучшие : 3МП 31,5 или 3МП 40 или 3МП 50). Более мощные поставить можно только при условии наличия питания в 380 В, да и более мощные редко нужны.
Покупаете лебедку, может быть ручной или электрической. Грузоподъемность желательно не менее 1 тонны (если есть возможность, лучше — больше).
Когда все эти составляющие имеются на руках, можно варить каркас и делать бур. Ведь все это оборудование крепится на него, а виды крепления могут быть разными, угадать невозможно.

Рама мини-буровой установки состоит из трех частей:

горизонтальной платформы;
вертикальной рамы;
подвижной рамы (каретка), на которой закреплен мотор.

Основа варится из толстостенной трубы — толщина стенки 4 мм, минимум — 3,5 мм. Лучше — из профилированной сечением 40*40 мм, 50*50 мм или около того, но подойдет и круглая. При изготовлении рамы малой буровой установки точность неважна

Важно соблюдать геометрию: вертикальность и горизонтальность, одинаковые углы наклона, если это необходимо. А размеры «подгоняются» по факту. Сначала варится нижняя рама, измеряется

Под имеющиеся размеры изготавливается вертикальная рама, а по ее размерам — каретка

Сначала варится нижняя рама, измеряется. Под имеющиеся размеры изготавливается вертикальная рама, а по ее размерам — каретка.

Простой форты бур можно сделать самостоятельно — их варят из обычной стали (чертеж на фото ниже). Если брать высоколегированную сталь, ее сложно приварить к штангам. Для сложных и каменистых грунтов лучше купить бур в специализированной кампании — они имеют сложную форму, есть много разных видов.

Чертеж бура на 159 мм

Чтобы работать было проще, подключают два пульта с возможностью реверсного хода. Один ставят на мотор, второй на лебедку. Вот, собственно, и все.

В конструкции буровой установки роторного или шнекового бурения главное — вертлюг, но его изготовить без опыта нереально. Для тех, кто хочет сделать его самостоятельно, выложим фото и его чертеж.

Устройство вертлюга для бутовой установки

Чертеж вертлюга для малогабаритной буровой установки

Использование пластиковых труб

Обустройство колодца скважинного типа может выполняться из разных материалов. Ранее использовали металлические оцинкованные трубы, сейчас востребованными стали пластиковые. Они появились не так давно, но обладают оптимальными характеристиками и используются для создания скважин-игл. Пластиковые изделия имеют небольшой вес, в отличие от металлических. Поэтому их легко транспортировать и переносить, следовательно, можно быстрее выполнить работу.

Используют три вида труб для обустройства скважин: НПВХ, ПНД, ПП. Первые имеют высокое качество и небольшую стоимость. Изделия ПНД широко распространены, но их считают ненадёжными, так как они имеют небольшой срок службы. Изделия с маркировкой ПП идеально подойдут, ведь они не подвержены изменениям от химических воздействий.

Пластиковые трубы можно приобрести в любом строительном магазине, выбрав подходящий диаметр

Технология создания скважины из пластиковых элементов:

Определить место для будущего колодца и подготовить все для работы.
Собрать иглу и сделать фильтр.
Выкопать яму. Её диаметр должен составлять 100 см, а глубина не меньше полуметра.
Произвести бурение грунта в несколько метров ручным инструментом.
Сделать монтаж нескольких секций.
Установить элемент для забивания.
Вбивать трубу в грунт до того, пока не будет достигнут водоносный слой. При этом делать наращивание, накручивая или припаивая новые секции.
Как начнёт появляться вода в обсадном элементе, нужно промыть скважину и оставить её на 24 часа.
Затем проверить качество воды. Если она мутная, то ещё раз выполнить промывку.
Забетонировать место вокруг колодца.
Подключить насос и сделать отделку.

Такого типа колодец может служить не только источником воды, но и стать украшением территории загородного дома или дачи. Есть возможность обустроить его в короткий срок, покрасить в нужный цвет, сделать декор. При этом сохранить привлекательный вид дачного или загородного ландшафта.

Абиссинский колодец

Абиссинская скважина на участке

Несмотря на свое название, «абиссинки» на самом деле являются скважинами, которые нередко называют «иглами». Ввиду небольшой глубины суточная производительность таких конструкций невысокая – не более 25 кубометров. Скважина характеризуется простотой конструкции и состоит из следующих элементов:

конусообразного фильтра;
поверхностного устройства для подачи воды (насосной станции или ручной «качалки»);
трубы ø25 см.

Забивка «абиссинского колодца»

Вначале нужно уяснить ряд нюансов, связанных с установкой.

Недопустимо бурение вблизи туалетов, ЛОС, мусорных куч и т. д.
Монтаж «абиссинки» возможен лишь в том случае, если водоносный слой расположен не глубже 8 м от поверхности.
Поверхностный насос, используемый для подобных скважин, не способен справиться с твердой породой.
Ручной насос станет отличным дополнением к электрическому. Более того, он сделает водоснабжение участка автономным от электроэнергии.

Плюсы и минусы конструкции

К преимуществам «абиссинки» можно отнести:

легкость монтажа (вся процедура обустройства занимает не более десяти часов);
низкую цену установки;
условную мобильность – при необходимости скважину можно разобрать и установить в другом месте;
отсутствие необходимости в получении специального разрешения на бурение;
низкую жесткость получаемой воды, минимальную концентрацию неорганического железа;
возможность установки внутри здания.

Но есть и недостатки:

просачивание загрязнений ввиду небольшой глубины;
скважина подходит не для всех типов почвы.

Бурение скважины переносными установками

Изготовление конструкции

Вначале нужно подготовить все элементы скважины.

Шаг первый. В качестве фильтра используется труба ø25 см длиной 1-1,1 м. В стенках трубы проделываются щели по 2,5 см с шагом в 2 см (не на всю длину, а только на 80 см).

Изготовление фильтра

Шаг второй. Затем будущий фильтр обматывается стальной проволокой и закрывается сеткой из «нержавейки» размером 16х100 см. Для крепления сетки используются хомуты – их нужно устанавливать с шагом в 10 см.

Шаг третий. Еще один элемент фильтра – стальной наконечник длиной 10 см. Его можно предварительно заказать у токаря.

Забойник с конусом

Шаг четвертый. Сетка с наконечником фиксируются посредством оловянного припоя.

Шаг пятый. Оставшиеся трубы нарезаются на отрезки по 1-1,5 м. На концах отрезков нужно нарезать небольшую резьбу.

Монтаж

Ниже приведен самый простой вариант монтажа, не требующий применения спецтехники.

Шаг первый. Вначале в требуемом месте выкапывается яма размером 1х1х0,5 м.

Шаг второй. Затем следует предварительное бурение при помощи простого садового бура. Примерно через полметра бур наращивается трубой ø12 см (для соединения используются болты и муфты из трубы несколько меньшего диаметра).

Шаг третий. После появления мокрого песка бурение прекращается и начинается собственно забивка. Ранее приготовленная конструкция устанавливается в скважину и забивается бабкой и обычной кувалдой. Для этого верхний участок трубы обматывается льном, на него надевается бабка. Удары наносятся по бабке до тех пор, пока труба не скроется полностью – после этого крепится следующий отрезок и процедура повторяется.

Бурение абиссинского колодца схема

Периодически в трубу заливается вода и производится прослушивание. Через каждые полметра труба поворачивается по часовой стрелке, при этом нужно следить за звуком:

в крупнофракционном песке будет издаваться скрежет;
в мелкофракционном – шелест;
в глинистом грунте никаких звуков не будет.

При появлении шума скважина заливается водой. Если вода исчезает медленно, значит, нужно пройти еще полметра, а если достаточно быстро, то всего 30 см.

Ручной насос

Шаг четвертый. Остается лишь установить насос. Конструкция ручного насоса предельно проста – поршень, установленный в полый металлический цилиндр. По окончании установки скважина прокачивается до тех пор, пока не появится чистая вода. Основание заливается цементным раствором. При желании «абиссинку» можно подключить и к насосной станции.

Абиссинский колодец

Ни в каком особом уходе «абиссинские колодцы» не нуждаются. Вероятно, лет через десять снизится водоподача, но это легко исправить чисткой фильтра или промыванием шахты сильным напором воды.

Прокачка скважины

Чем он хорош?

Достоинства абиссинского колодца столь высоки, что просто перечислить их мало, нужно описать подробнее.

Дешевизна

Цена абиссинского колодца под ключ в средней полосе не превышает 25 000 руб. (при средней в 14 000 руб.), плюс водоподъемное оборудование обойдется где-то в 5000-9000. Одно лишь рытье обычного шахтного колодца выйдет не менее чем в 35 000-40 000 руб, а на устройство двойного шатра с навершием придется выложить как минимум еще столько же.

При самостоятельной забивке абиссинского колодца новые специальные материалы и оборудование обойдутся примерно в 8000-10 000 руб. Абиссинская скважина не требовательна к их качеству, и все для нее необходимое можно сделать самому из подручного металлохлама бесплатно. Но уж наломаться в таком случае придется, и некоторых непредвиденных расходов не избежать: аппетит от бурения возбуждается зверский, а когда манерка, наконец-то, булькнет (см. ниже) даже непьющему хочется жахнуть стаканчик. Не воды.

Скорость и простота проходки

Для проходки скважины-иглы не нужна буровая вышка, можно обойтись даже без треноги. Не нужен и привод для бура, буровой раствор, и шурф под проходку не нужно забивать.

Глубина залегания водоносных пластов в средней полосе РФ колеблется от 2 до 15 м. Каких-либо высокопрофессиональных тонкостей для ударно-канатного бурения знать не нужно, и два крепких мужика в 95% случаев добуриваются до воды за день, а то и за два часа.

Если бур застрял или скважина оказалась пустой, извлечь буровую колонну со снарядом также несложно – ее просто выдирают из земли автомобильным домкратом, уперев его в подбабок, см. ниже. Иногда, в напичканном валунами моренном грунте, колонну приходится обстукивать с разных сторон кувалдой, пока не расшатается.

Экологичность

Правильно забитая скважина на песок (также ниже, соотв. раздел) вследствие отсутствия обсадной трубы исключает проникновение верховодок (талых и паводковых вод) к водозабору. В окрестностях мегаполиса из абиссинского колодца вполне реально получить воду, по качеству не уступающую артезианской.

Санитария

По той же причине абиссинский колодец менее требователен к санитарным условиям на поверхности. Его можно забить прямо из подвала дома! В таком случае работа еще упрощается и удешевляется: зимой колодец никак не может замерзнуть, так что приямок делать не нужно.

Долговечность

Многие из забитых англичанами в Абиссинии колодцев исправно дают воду по сей день без какого-либо ухода. Срок службы абиссинского колодца в 30 лет – далеко не предел. Фактически, абиссинский колодец дает воду до тех пор, пока она есть в пласте.

И самое-самое главное

Для устройства абиссинского колодца не нужно АБСОЛЮТНО НИКАКИХ разрешений, регистраций, лицензий и т.п. Именно так, как вы прочитали, зрение вас не обманывает.

Закон о недрах РФ совершенно однозначен: граждане на своей земле имеют право добычи полезных ископаемых открытым способом с глубины до 5 м и ПРОХОДКИ СКВАЖИН НА ВОДУ ДО ПЕРВОГО ВОДОНОСНОГО ПЛАСТА, т.е. не артезианских. Хотите – верьте, хотите – проверьте, но в России все-таки можно сделать что-то нужное и полезное без разрешений-оформлений-инстанций.

Изготовление фильтра для абиссинской скважины

Продолжительность работы скважины и качество подаваемой на участок воды во многом зависит от технических характеристик фильтра и технологических особенностей его изготовления. Особенно это существенно при невысоком качестве источника воды в грунте.

К его устройству предъявляются следующие требования:

плеть должна иметь стальной наконечник, изготовленный из цельного материала и присоединенный при помощи резьбы или сварки;
основание присоединяемого к трубе конуса должно быть больше внешнего размера трубы на толщину фильтра + 10 мм, чтобы гарантировать сохранение его целостности;

В нижней части трубы создают конструктивный элемент для забора и фильтрации воды из водоносного слоя. Для этого, отступив 0,5 м от торца, просверливают в шахматном порядке с шагом 50 мм систему отверстий диаметром 6-10 мм. Общая высота заборной части может варьироваться в пределах 0.5 – 1.0 м.

Обратите внимание! Чтобы увеличить степень очистки воды от твердых включений, размер которых в противном случае принимается равным удвоенному значению поперечного сечения перфорации, требуется сделать фильтрующий элемент. Фильтром может стать закрепленная нержавеющая сетка с ячейкой 2 мм (меньшее сечение может быстро заилиться) и/или намотанная проволока, имеющая антикоррозионное покрытие или исполнение, с соответствующим шагом витков;

Фильтром может стать закрепленная нержавеющая сетка с ячейкой 2 мм (меньшее сечение может быстро заилиться) и/или намотанная проволока, имеющая антикоррозионное покрытие или исполнение, с соответствующим шагом витков;

Крепление фильтрующего элемента выполняется проволочными скрутками или пайкой с использованием оловянного припоя, не содержащего в своем составе свинца, который способен отравить воду.

Подготовленный участок трубы обматывают проволокой из нержавейки диаметром 1,5 мм в виде спиральной навивки, стараясь не закрывать отверстия в трубе. Поверх проволоки наматывают в два слоя сетку из нержавейки с отверстиями малого диаметра, которую закрепляют на трубе хомутами.

Сетка или проволока на фильтре “иглы” удерживает песок и уже очищенная вода попадает в трубу.

С целью обеспечения лучшей фильтрации и уменьшения размера взвесей в воде, поверх стальной сетки наматывают ленту из геотекстиля, которую также закрепляют хомутами. На рисунке показаны стадии изготовления фильтра на стальной трубе устройства.

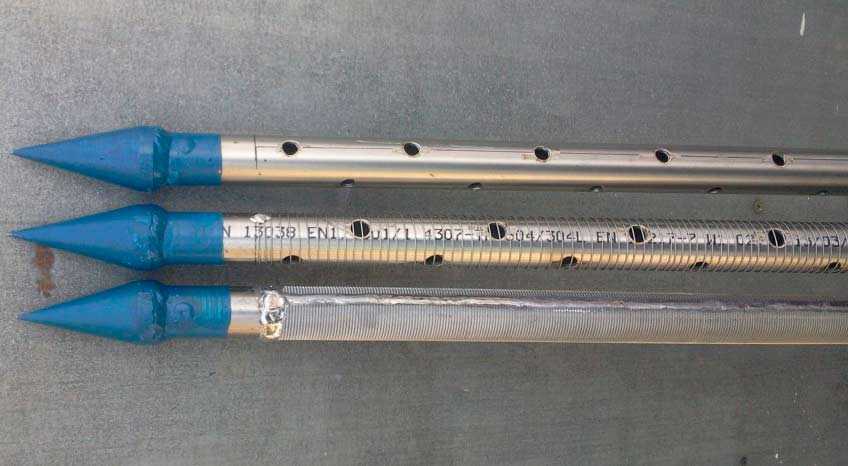

Фильтр абиссинской скважины: сверху — труба с отверстиями; в центре — труба с отверстиями и намоткой проволоки; снизу — труба с отверстиями, проволокой и сеткой.

Дополнительно после установки стального иглофильтра на требуемую глубину, соответствующую залеганию водоносного слоя, внутрь трубы можно поместить пластиковую трубу, оснащенную фильтром, аналогичным описанному выше. Это обеспечит высокое качество воды, получаемой с помощью абиссинской скважины и длительную бесперебойную работу устройства.

Подготовка необходимых материалов

Комплект рабочего оборудования, также, как и устройство абиссинской скважины весьма просты. Для работы понадобятся следующие инструменты и комплектующие:

Стальные трубы диаметром 1-1,5 дюйма и длиной в 1,5 – 2 м каждая. Нижняя труба, которая будет забиваться первой, должна быть проперфорирована – через неё будет поступать вода внутрь скважины.
Сетчатый фильтр, надеваемый поверх перфорированной трубы.
Соединительные резьбовые муфты для труб соответствующего диаметра.
Игла для скважины. Представляет собой конусообразный металлический наконечник и предназначен для облегчения заглубления трубы. Игла для абиссинского колодца должна быть несколько шире, чем диаметр труб. Это позволит уменьшить их трение о грунт при забивке.
Стальной подвесной молот-копр или массивная стальная «баба». Внутри такой ударный инструмент должен иметь отверстие, несколько большее диаметра трубы. Это позволит при опускании копра центрировать удар.
Забивной наконечник, надеваемый на верхушку трубы. Изготавливается из твёрдых видов стальных сплавов и служит для предотвращения сплющивания верхней части трубы при ударе забивного копра.

Забивное оборудование может устанавливаться на специальную конструкцию-треногу, на вершине которой закрепляются блоки. Через блоки перекидываются тросу, за которые производится подъём копра на высоту. Также возможно использование для забивания ручного метода – обычной кувалды, или металлической бабы с двумя руками. На концы труб накручивается резьба для соединения их при помощи муфт. При работе, на верхнюю часть забиваемой трубы навинчивается забивной наконечник.

Выбор места под скважину

Прежде всего, работа имеет смысл, если в месте заложения скважины грунт сравнительно мягкий. Если же в толще пробиваемой земли попадётся слой скальной породы или спрессованной глины, то работу придётся оставить и попытать счастья в другом месте.

Также немаловажно знать примерное расстояние от поверхности до верхних водоносных слоёв. Наиболее эффективен абиссинский колодец глубиной 5-8м

Большая глубина сделает проблематичной закачку воды при помощи ручного насоса или большинства насосных станций. Определить наиболее близкое расположение воды к поверхности участка можно по произрастающим травам и деревьям. Отдельные растения любят увлажнённую почву, другие – более засушливую.

Определить примерное расстояние до воды таким способом можно при помощи нижеприведённой таблицы:

Название растения	Залегание воды под поверхностью, м
Рогоз	Менее 1 м
Камыш и осока	0 – 2 м
Чёрный тополь	0,5 – 3 м
Люцерна	1,5 – 2
Полынь	2 – 10 м
Солодка	1,5 – 5 м
Ель	2 – 8 м

Если на вашем участке в «диком» состоянии растут такие травы и деревья, то шансы на успех при устройстве абиссинской скважины можно оценить как очень высокие.

Другой старинный способ поиска воды – при помощи лозы. Конечно, в средней полосе России найти виноградную лозу довольно проблематично, но её с успехом заменяют две медные проволоки длиной 15-20 см, согнутые под прямим углом каждая. Держа в расслабленных руках эти проволочки параллельно друг к другу, обойдите участок. Там, где вода подходит к поверхности наиболее близко, проволочки должны будут скреститься.

Обустройство

Для подачи воды из абиссинской скважины наверх используют либо ручной насос, либо электрическое насосное оборудование. Ручные насосы монтируются поверх самой верхней трубы, выходящей наружу. Электрические насосные станции следует размещать в заглублённых и утеплённых кессонах. Это связано с тем, что подобное оборудование может функционировать только при плюсовых температурах. Замерзание воды внутри поверхностного насоса приведёт к его выходу из строя.

Кессоны представляют собой бетонные колодцы, на дне которых расположена сама скважина. Глубину кессона рекомендуется делать ниже глубины зимнего промерзания грунта. Для разных регионов страны данный показатель различен: для южных причерноморских районов – порядка 0,5м, для средней полосы России – 0,8-1,2м, для Сибири – 2-3м.

Абиссинская скважина в колодце подключается к насосному устройству при помощи шланга, опущенного внутрь труб. Дно кессона следует забетонировать с таким расчетом, чтобы уклон был от скважины к краям колодца. Иногда во избежание аварийного затопления кессона с насосной станцией его оборудуют дренажным водоотводом.

В этом случае уклон заливного пола следует делать в сторону дренажного отверстия. Выбирая насосное оборудование нужно руководствоваться дебетовыми показателями скважины, то есть её производительностью. Если установить чересчур мощный насос, он сможет быстро осушить скважину, и, в итоге, сгорит.

Самостоятельное бурение

Технология, с помощью которой можно установить абиссинский колодец своими руками, не отличается особой сложностью.

Выбор места

На первоначальном этапе определяется уровень залегания грунтовой воды:

замер глубины близко расположенного колодца посредством верёвки с грузилом;
осуществление пробного бурения на воду;
оценка поверхностной растительности.

Забивная скважина позволяет осуществить забор воды с глубины не более 15 м. Место расположения скважины должно иметь удаление на 25 м от компостной ямы и септика.

Необходимые инструменты и материалы

Для самостоятельного обустройства абиссинского колодца следует подготовить следующий набор инструментов и рабочие материалы:

водяная колонка ручного типа;
игла, длина которой составляет 1,5 м с наличием сетчатого фильтра из нержавейки и конусообразного оголовья;
соединительные муфты;
три трубы с длиной в 1,5 м, с полимерным или оцинкованным покрытием;
ударный инструмент-баба.

Кроме того следует приобрести специальный подбабок, являющийся хомутом с парой конусообразных вкладышей. Такое устройство обладает способностями цангового зажима и является конусообразным элементом, закреплённым на штанге при помощи упорной шайбы.

Способы забивки

На сегодняшний день практикуется несколько способов забивки, которые имеют некоторые различия как по технологии, так и по эффективности. Главным требованием ко всем способам забивки является сохранение целостности и герметичности труб и колодезного фильтра.

Применение штанги

Способ забивки абиссинского колодца с помощью штанги достаточно прост. Этот метод является самым щадящим, так как импульс от удара приходится на наконечник иглы, который тащит за собой ствол шахты. Нагрузка приходится на растяжение, а не на сжатие задействованных в процессе муфт. Стандартная штанга имеет длину 14 м и вес в 20 кг.

В пробурённую скважину вставляется колонна с фильтром.
Собираем штангу из прутков таким образом, чтобы высота штанги превышала высоту колонны.
В колонну вставляется штанга и забивается, «броском» прутка внутрь трубы.
Затем монтируется следующий пруток, муфта, следующая труба и так далее. В процессе периодически подливается вода в трубу.

Бабка с заглушкой

Для работ по обустройству скважины данным способом используется не скользящая по штанге, а торцевая бабка. С целью защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется применять бабки, вес которых начинается от 30 кг и более.

Бабка с подбабком

При проходке используется метод поднятия бабки и бросания её по трубе на подбабок. В результате происходит заглубление ствола на его высоту с последовательным наращиванием его следующей трубой. Бабка, одевающаяся сверху, имеет вес в 22 кг, а длина хода составляет порядка 80 см.

Прокачка скважины

Чтобы водяная скважина работала долгое время, а также для защиты её от образования любых засоров или заиливания и сохранения производительности на должном уровне очень важно использовать так называемую систематическую прокачку

На сегодняшний день использованию подлежат следующие способы прокачки скважины:

промывка скважины водой;
продув скважины воздухом;
применение для прокачки водяной скважины качественного насоса;
применение желонки.

Абиссинские скважины загрязняются достаточно редко. Показатели производительности такой системы водоснабжения практически не падают. Игла-скважина характеризуется простотой в обращении, но проведение регулярных мероприятий по уходу и прочистке системы позволяют значительно продлить срок эксплуатации.

Как оборудовать пробитую скважину

Для сезонного водоснабжения на даче обойтись можно более скромным набором:

вибрационный насос;
обратный клапан, который устанавливается перед насосом;
емкость для воды;
поливочный шланг;
краны и т.д.

Обратите внимание, что обратный клапан устанавливается перед насосом, а не на конце шланга, погруженного в скважину. Просто так этот самый шланг при заморозках не разорвет

Еще один плюс такого устройства — проще демонтировать на зиму.

Еще один совет: скважину надо чем-то закрыть. В домах постоянного проживания делают кессон — бетонный или пластиковый бункер, который находится ниже глубины промерзания. В нем ставят все оборудование. При использовании воды только периодически кессон — слишком дорогое удовольствие. Но закрыть скважину чем-то надо. Во-первых в нее может упасть какая-то живность, что никак не обрадует вас. Во-вторых, «добрые»соседи могут что-то уронить. Более бюджетный выход — построить домик по типу колодезного. Еще более дешевый вариант — выкопать приямок, оббить его доской, сделать дощатую крышку. Ключевой момент: все это должно запираться на замок.
