Бурение отверстий

Объем отверстия, которое предназначается для столбов, зависит от того, насколько высока конструкция. Также имеет значение вес полотна.

Как пробурить отверстия

Глубокой бурение выполняется при большой высоте ограды и внушительном весе материала.

Имеются следующие методы бурения:

• использование бурильного станка;
• применение лопаты или специального инструмента;
• использование ручной мотоустановки (применяется для изготовления скважин в 1,5 м. глубиной).

Перед тем, как выбрать метод бурения, нужно тщательно все изучить и адекватно оценить объем работ.

Своими руками выполнить бурение можно при помощи самодельного станка, шнекового бура садового типа, а также резчика, лопаты или любого другого садового инструмента, переделанного специально для этого.

При бурении сложнее всего обеспечить необходимую точность вертикального расположения скважины.

Укладка бетонной подушки

Когда столб будет монтирован, нужно добиться симметрии бетонной подушки. В ином случае при малейшем воздействии грунтовых вод появится сильный крен в сторону.

Если крен появился во время монтажных работ, требуется остановить их. Затем, при помощи удаления части грунта, яма тщательно выравнивается.

Инструмент обладает уникальным устройством, которое позволяет осуществлять работы как в одиночку, так и вместе с напарником.

Если грунт достаточно мягкий, то используется шнековый инструмент. Пройдя 200-300 мм вглубь почвы, нужно будет разрыхлить ее. Используется самодельный резчик. Второй вариант – периодически требуется лить в почву воду. Это поможет размягчить грунт.

Лучшим инструментом для сверления скважин является свайный бур под опоры ТИСЭ. Он помогает построить забор даже на очень пучинистой почве. Этот инструмент требует наличия определенных ЗУНов. Но его преимущество перед садовым инструментом неоспоримо.

В основе скважины после бурения требуется сформировать уширение. Это способствует приобретению более высокого уровня устойчивости после заливки бетона.

Изготовление

Как театр начинается с вешалки, так частное владение «открывается» со входа. Красивые ворота – визитка владельцев дома. В то же время они должны быть прочными, чтобы обеспечить безопасность хозяев и сохранность имущества. Распашные металлические ворота на дачу можно сделать самостоятельно. Другие конструкции нуждаются в сложных механизмах открытия и запирания.

Набор инструментов и материалов

Для изготовления створок понадобится слесарное и сварочное оборудование. Из инструмента следует подготовить:

1. Угловую шлифовальную машинку с отрезными кругами.
2. Сварочный аппарат с электродами.
3. Дрель или шуруповёрт с набором свёрл по металлу, а также комплектом бит для закручивания саморезов.
4. Измерительный инструмент (рулетку, металлическую линейку, штангенциркуль).
5. Строительный уровень, уголок.
6. Бур для копания лунок под столбы или лопату.

Количество материалов и их сортамент зависят от размеров прохода. Для ворот со средними параметрами понадобится:

1. Труба профильная для изготовления каркаса. Внешнюю рамку делают из металлопроката с сечением 60 х 40 х 4 мм, перемычки из 40 х 20 х 3 мм.
2. Квадратная труба 100 х 100 х 5 мм под опоры.
3. Облицовочный материал (профнастил, поликарбонат, деревянный штакет или вагонка).
4. Запорный механизм.
5. Комплект петель.
6. Краска.
7. Механизмы для автоматического открытия (необязательный компонент, при необходимости их можно установить позже).

Установка опор

Столбы, на которые будут крепить створки, должны выдерживать вес конструкции. Опоры вкапывают глубоко в землю (около 1,5 м). Это позволяет им сохранять вертикальное положение при интенсивной эксплуатации ворот. Порядок работы:

1. Нижний край столба, который будет в земле, обрабатывают битумными мастиками или грунтуют. К верхней части приваривают металлическую пластину для защиты внутренней полости от попадания воды.
2. Копают яму лопатой или с помощью бура. Глубину лунки делают больше уровня промерзания почвы на 25-30 см, но не менее 1 м. При большом весе створок или их габаритов яму копают не менее 1,5 м.
3. На дно лунки насыпают песчаную подушку толщиной 10-20 см. Она нужна для предотвращения проседания столба в грунт.
4. Устанавливают опору, выравнивают её по вертикали при помощи отвеса или строительного уровня.
5. Готовят и заливают бетон.
6. Дают столбу отстояться в течение 7 суток.

К сведению!Вместо металлических труб для изготовления опор применяют бетонные столбы или кирпич. Под них делают фундамент с основанием больше, чем размеры стоек.

Изготовление створок

Пока бетон под опорами сохнет, приступают к сборке железного каркаса ворот. Ширина створок зависит от расстояния между столбами, а высота – от назначения ворот и размера забора. Последний определяют с учётом технологических зазоров. Дополнительное пространство необходимо для размещения петель, замков. К тому же внизу оставляют просвет для беспрепятственного открытия зимой, когда на земле скапливаются снег и лёд.

Полученные размеры переносят на эскиз или чертёж ворот. Это поможет точно определить потребность в материалах и не допустить ошибок при сборке. Когда размеры всех деталей определены, металлические – нарезают на куски нужной длины. Раскроить материал можно непосредственно на складе металла. Разрезать желательно с небольшим запасом, чтобы на месте произвести торцевание труб. Порядок сборки:

1. На ровной площадке выкладывают рамку будущей створки, контролируют линейные размеры и диагонали между противоположными углами.
2. Стыки временно соединяют прихватками, затем полностью обваривают.
3. Поверхность сварных швов зачищают шлифовальным кругом от шлака и окалины.

Окрашивание

После завершения сварочных работ металлическую рамку красят. Первый слой в покрытии – грунт. Он нужен для защиты стали от коррозии, выравнивания шершавой поверхности, лучшего сцепления краски с железом. Перед грунтовкой металл обезжиривают растворителем. Наносят лакокрасочное покрытие краскопультом или кистью

Внимание уделяют сварным швам: в этих местах коррозия будет наиболее интенсивной

Обшивка каркаса

К готовой рамке прикрепляют листы профнастила. Для частного дома это простой и бюджетный вариант отгородиться от проезжей части. Профнастил вырезают по размерам створок ножницами по металлу. Работу выполняют в грубых перчатках, чтобы уберечь руки: на краях металла образуются острые кромки и заусенцы. Кровельный материал фиксируют с обратной стороны ворот саморезами или заклёпками. В последнем случае под метизы предварительно сверлят сквозное отверстие в профнастиле и каркасе.

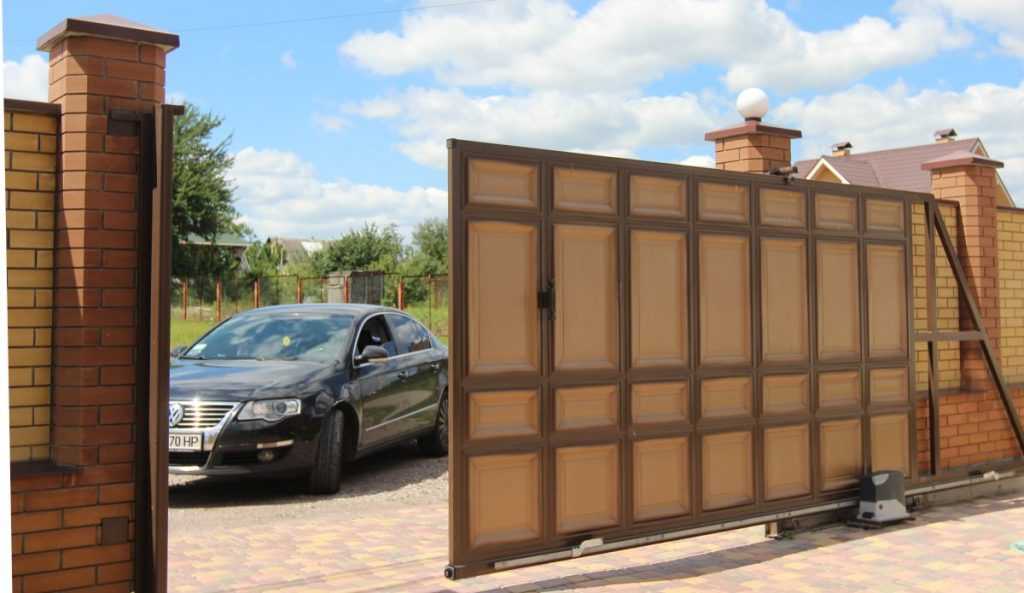

Поэтапный монтаж откатных ворот

Важно соблюдать последовательность строительных работ, выдерживая необходимые паузы между этапами для закрепления результата. Схема откатных ворот для дачи

Схема откатных ворот для дачи

Установка опорных столбов

Изготавливаются опоры из кирпича, бетона, камня, металла.

Металлические или бетонные опоры просто заливают и бетонируют в ямах глубиной 1 м и шириной 0,5 м. Столбы из камня или кирпича выкладывают, начиная с такой же глубины, армируя слои закладными в виде металлических площадок с приваренной к ним проволокой.

Изготовление фундамента

Длина фундамента должна быть больше длины противовеса на 30 см. Для этого выкапывается траншея глубиной не менее 1 м. Изготавливают закладную, используя швеллер шириной 20 см. К нижней части швеллера привариваются куски арматуры, длина которых равна глубине траншеи. Арматура скрепляется между собой короткими отрезками металла.

Схема фундамента

Совет: если ворота будут снабжены системой автоматики, то предварительно для нее прокладываются силовые кабели, помещенные в защитные гофры.

Швеллер устанавливается в траншею так, чтобы его верхняя плоскость находилась на уровне земли с учетом укладки плитки или асфальта. Арматура выступает в качестве силового пояса. Траншея бетонируется. После заливки бетон необходимо выдержать около 3-х недель.

Фундамент ворот перед заливкой

Изготовление откатной створки

Створка изготавливается из профилированной трубы сечением не менее 5 х 5 см. Сначала сваривается каркас рамы, а затем к нему привариваются заполняющие элементы. Для внутренних элементов можно использовать трубу сечением 2 х 4 см. Створка грунтуется и окрашивается.

Монтаж конструкции

1. Монтируются площадки для установки роликовых опор. Их лишь прихватывают сваркой.
2. На площадках устанавливаются ролики.
3. Створку примеряется по месту методом накатки ее на ролики.
4. Створка и тележки демонтируются.
5. Роликовые опоры устанавливаются на свои места.
6. Створка фиксируется в закрытом положении и выставляется горизонтально посредством регулировочных болтов.
7. Внутрь направляющей балки вставляется ролик, а затем фиксируется болтом или сваркой.
8. На верхний край полотна, напротив ближнего опорного столба, монтируется роликовый ограничитель.
9. Устанавливается нижний, а затем верхний улавливатели.
10. Выполняется регулировка улавливателей и опорных роликов.
11. Торцы направляющей закрываются пластиковыми заглушками.
12. Створка зашивается выбранным материалом.

Роликовая каретка

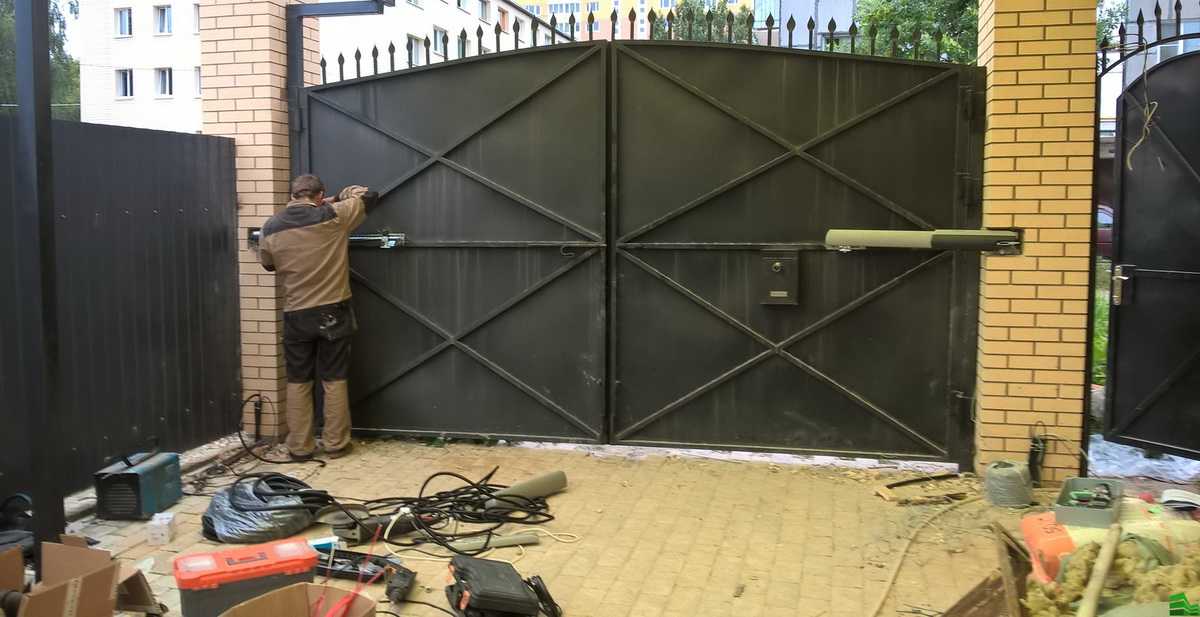

Подключение автоматики

Для установки автоматики приобретаются электропривод, зубчатая рейка, блок управления, концевики, пульт ДУ, сигнальная лампа, фотоэлементы. Как правило, в продаже имеются уже готовые комплекты с инструкцией.

Как выбрать столбы

Разновидности столбов представлены в табличке.

Вид	Описание
Деревянные	Предназначаются для сетчатых и деревянных ворот. Для более мощных и тяжелых конструкций они не подходят. Перед проведением работ территория обязательно прибирается. Затем производится ее разметка. При монтаже временной конструкции опоры обрабатываются рубероидом. Если хочется установить постоянную конструкцию, изоляция должна быть более надежной. Опоры из дерева прослужат намного дольше, если своевременно забетонировать анкер. Перед этим нужно произвести обработку средствами от атаки насекомых, температурных перепадов. Также следует максимально защитить выбранную конструкцию от воздействия влаги и гниения.
Металлические	Столбы для ворот из металлических труб предназначаются для всех разновидностей и способов крепления. Для изготовления стальной опоры используется труба, выполненная из высококачественного металла. Сечение – различное. Конструкция приобретет необходимую прочность только после сварки между собой верхних и нижних перекладин. Также изделие должно быть тщательно забетонировано. Обязательно проводится антикоррозийная обработка. Для этого используется грунтовка. Фиксируются столбы при помощи бетона. Для того чтобы еще лучше закрепить конструкцию, применяются вертикальные опоры. Сварка используется для соединения. Конструкция должна быть обеспечена дополнительным укреплением. Применяется перекладина, расположенная сверху. Она крепится в верхней части опор.
Кирпичные	Конструкция выполняет не только свою основную, но и декоративную функцию. Если внутри имеется труба, изготовленная из первоклассного металла, то опоре будет обеспечена дополнительная прочность. Установка фундамента для опоры зависит от ее массивности. Обязательно проводится бетонирование. На вершину столбов обязательно устанавливается специальная «шапочка», которая защищает опору от неблагоприятных воздействий внешних факторов.
Бетонные	Используются для высокой, внушительной конструкции. Способ монтажа аналогичен установке конструкций, изготовленных из металла. Единственное отличие заключается в необходимости более глубокого бетонирования. Его можно заменить установкой фундамента-ленты. Установив такую опору, можно навешивать любые ворота – как распашные, которые изготавливаются из дерева, так и тяжелые кованые.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Разновидности и материал изготовления

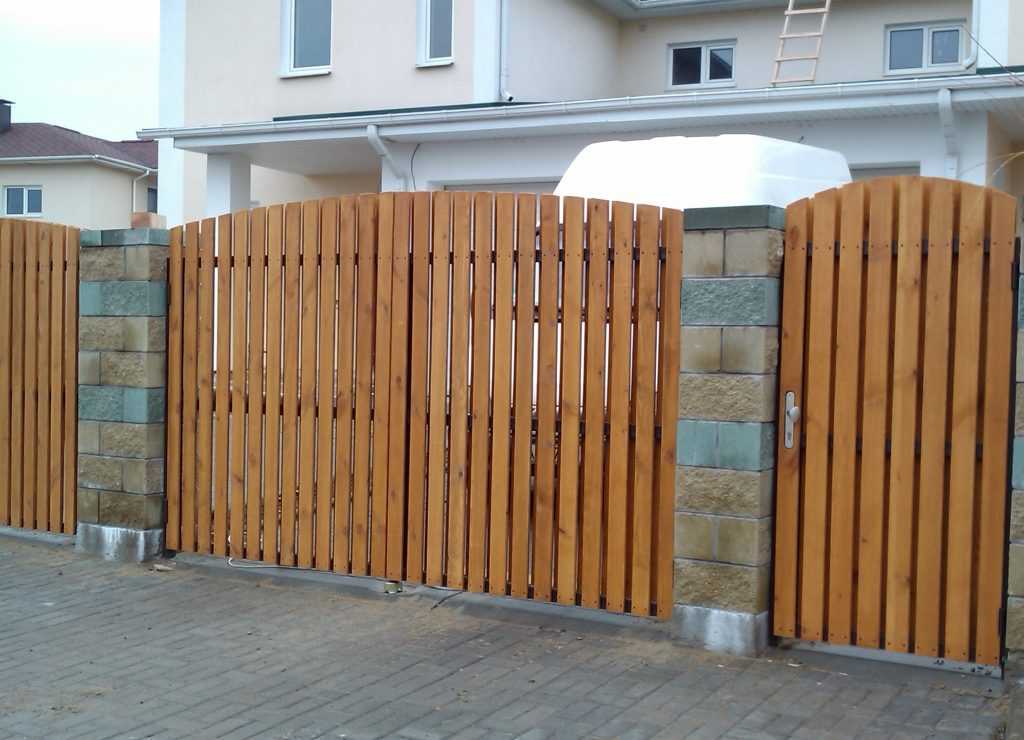

Деревянные.

Ворота для дачи классифицируются по следующим параметрам:

• материалу изготовления;
• размерам;
• способу открытия.

Данные конструкции могут быть выполнены из:

Пластиковые.

Пластиковые ворота на даче – это свобода самовыражения. Богатая цветовая гамма и многообразие форм превращают их в функциональное и привлекательное дополнение к ландшафту. К недостаткам можно отнести подверженность механическим повреждениям и неустойчивость.

Использование профнастила для ворот на даче – распространенное явление. Это бюджетный вариант, который не требует значительных усилий при установке. К тому же, этот материал устойчив к воздействию окружающей среды, а возможности выбора дизайна безграничны. Ворота, как и калитка, выполненные из профнастила, прослужат не один год.

Размеры

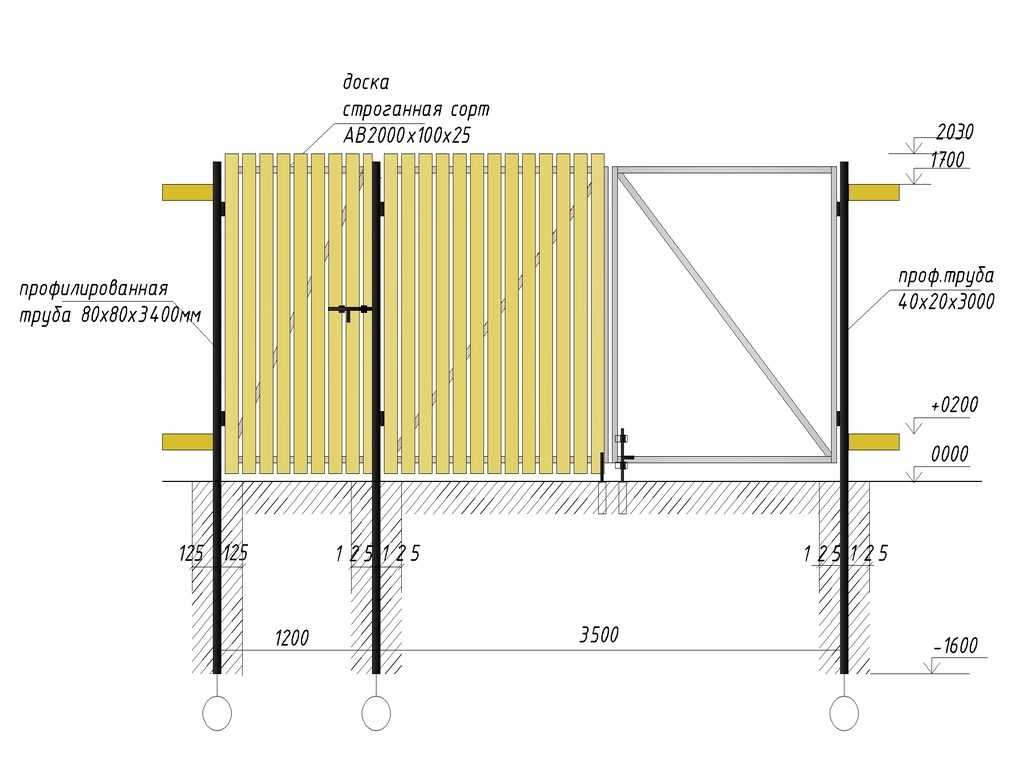

Чертеж деревянных ворот.

Имея схему установки будущих ворот на дачу, необходимо определиться с оптимальными размерами. Шириной входа является величина, равная 2,6 м.

Способ открытия

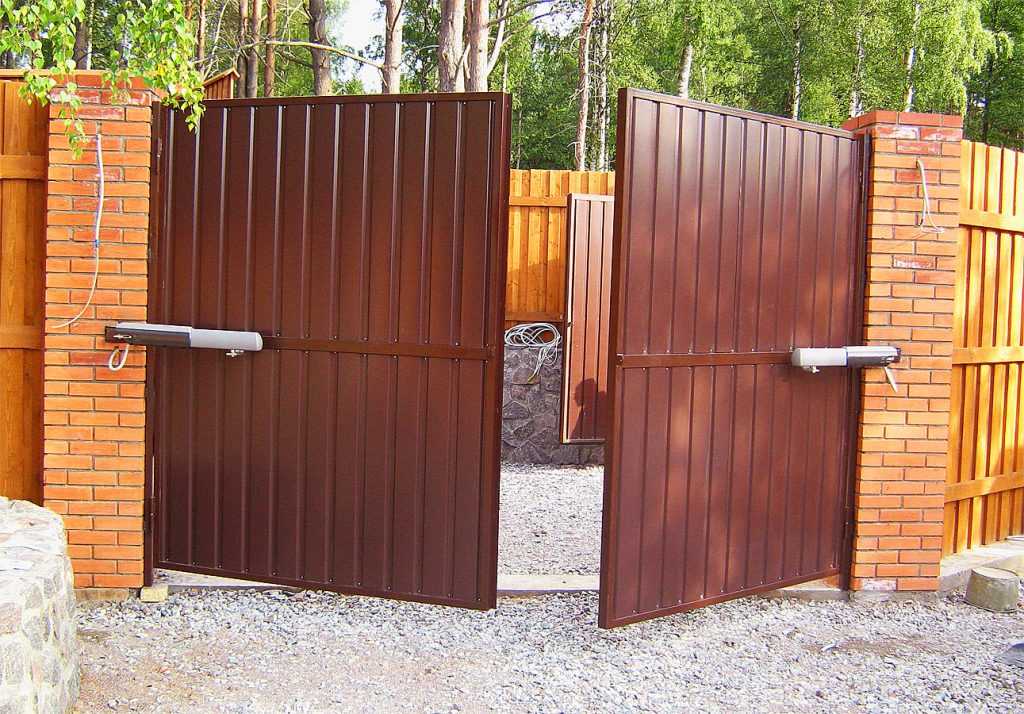

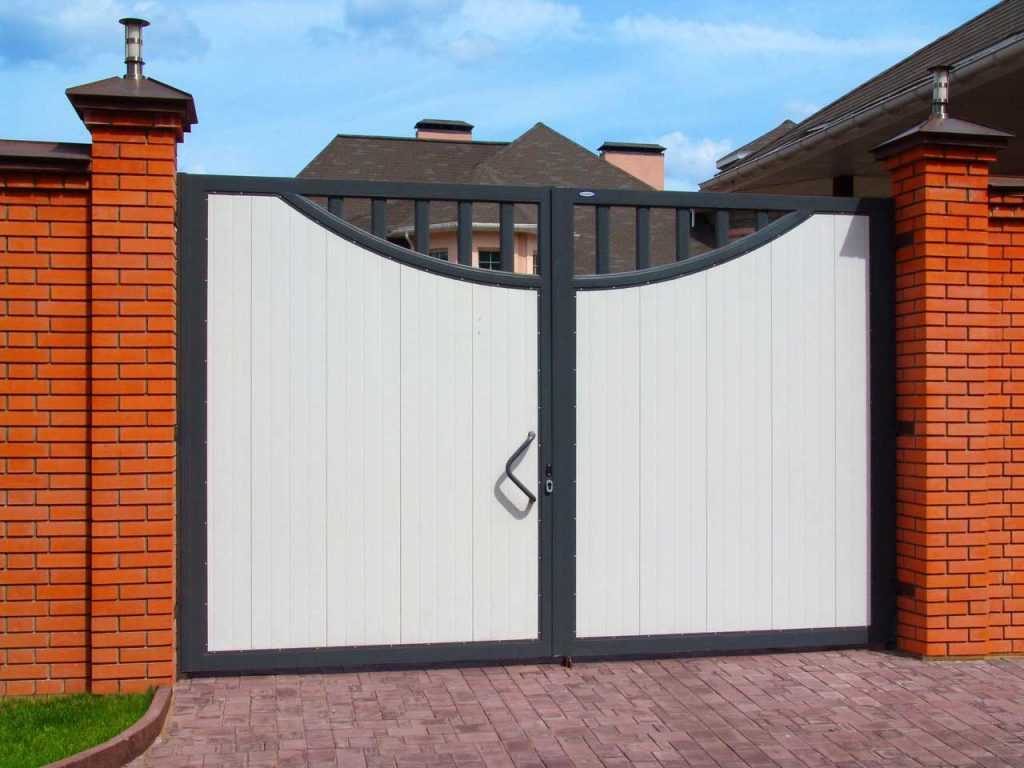

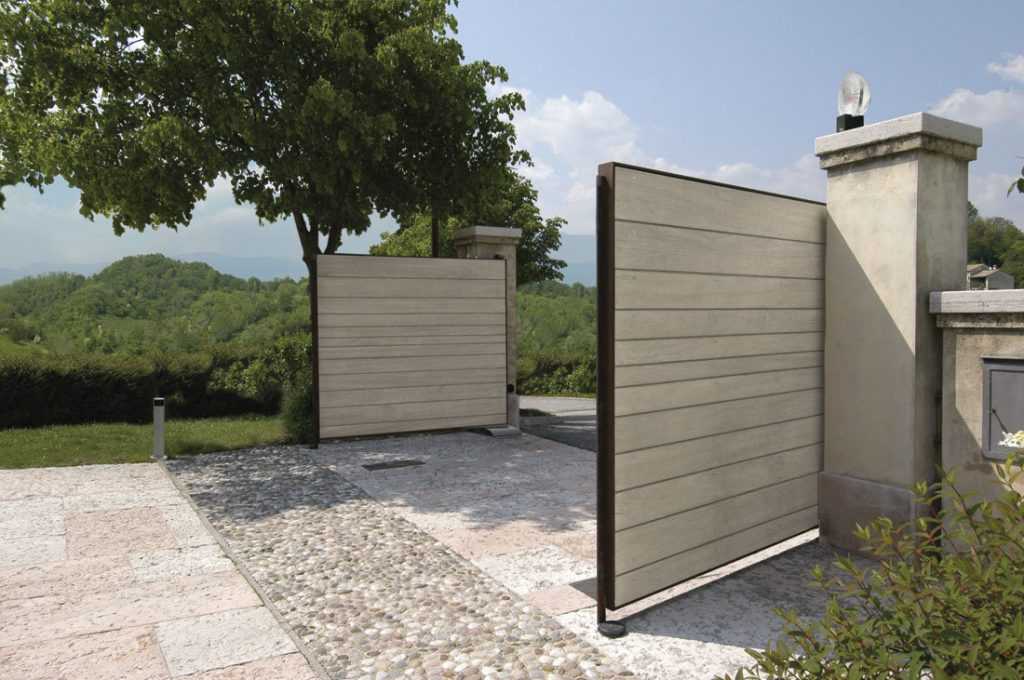

Распашные.

По способу открытия дачные ворота подразделяются на:

• распашные;
• выездные;
• подъемные.

Выездные.

Распашная конструкция известна с древних времен. Данный вид ворот отличается легкостью монтажа.

К преимуществам конструкции можно отнести отсутствие фундамента. Неудобство применения распашных ворот заключается в затруднении их открытия зимой.

Подъемные.

Распашные ворота для дачи возможно изготовить без особых трудозатрат. Данная конструкция отличается простотой: створки закреплены на опорных столбах при помощи подвесных механизмов. При этом необходимо учитывать общий вес, размер и расстояние от боковой петли до боковых опор.

Для установки распашных ворот заранее необходимо приготовить следующие инструменты:

• лопату;
• сварочный аппарат;
• стальные уголки;
• материал для обшивки;
• болгарку.

Выездные ворота позволят сэкономить место. Их створки напоминают двери шкафа-купе. Конструкцию отличает высокая цена, но удобство в процессе эксплуатации стоит того. В зимнее время года не придется расчищать снег, а для открытия и закрытия не нужно дополнительное пространство, однако монтаж требует определенных навыков.

Выездные ворота на дачу своими руками нужно строить в несколько этапов:

• подбор габаритных размеров;
• подготовка фундамента;
• подготовка каркаса;
• подготовка механизма для перемещения конструкции.

Для определения габаритных размеров к ширине необходимо добавить 1,5-2 м и предусмотреть наличие противовеса. Высота такой конструкции должна быть на 10 см ниже забора. Для дверей используется листовая сталь толщиной не менее 4 мм.

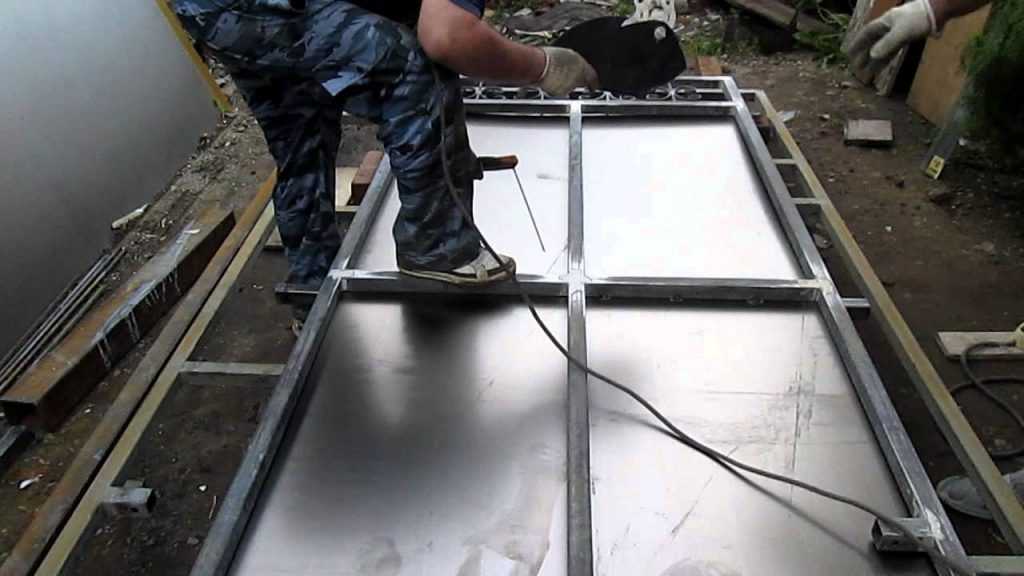

Сварка каркаса из металла.

На этапе подготовки фундамента изготавливается каркас из металла. Сделать это можно с помощью прутьев арматуры или трубы. Получившийся каркас необходимо выровнять и оставить в таком положении на две недели.

Каркасная конструкция должна быть больше листовой части. Ее изготавливают из труб или квадратного профиля.

Для перемещения конструкции ключевой элемент системы должен быть скреплен в ее нижней части с несущими балками.  Далее каркас соединяется с балкой, которая должна быть приварена между несущими опорами.

Для установки подъемных ворот может потребоваться помощь специалиста. Экономия места является не единственным преимуществом. Открытие и закрытие осуществляются автоматически.

Для строительства таких ворот используют два столба и направляющие. Электродвигатель с реечным механизмом автоматизирует процесс.

Виды дачных ворот

Самых распространённые типы – распашные, раздвижные. Первые – самый простой тип. Их легко изготовить. Представляют они собой две створки, которые открываются внутрь или наружу. Такие ворота, помимо плюсов, имеют минусы. В открытом положении громоздкие. Это не позволяет располагать крупногабаритные предметы рядом. Сделать распашные конструкции с калиткой самому – простой вариант.

Откатные – несомненный их плюс, что они отъезжают вбок, а не открываются наружу или внутрь.

На заметку!На такие ворота можно установить систему автоматического открывания, что позволит заезжать внутрь своих владений зимой, не выходить из теплого ТС на мороз.

Минусы:

• сложность изготовления;
• высокая стоимость;
• сложность в уходе.

К этой категории можно также отнести подъемные конструкции. Но механизмы подобного плана сделать самому еще сложнее.

Преимущества и недостатки

До недавнего времени древесина была самым распространенным и доступным материалом. Древесина легко подвергается обработке, имеет невысокую стоимость. Базовых навыков использования инструментов было достаточно для изготовления конструкций из дерева – заборов, калиток, ворот. Сейчас ограждения из необработанной древесины встречаются редко. Обычно, их используют в качестве временных ограничителей участка во время благоустройства участка, строительства дома.

Древесина – универсальный материал, который используется для откатных, распашных, подъемно-поворотных конструкций

Ворота – это первое, на что обращают внимание гости. Поэтому они стали показателем статуса, безупречного вкуса хозяина

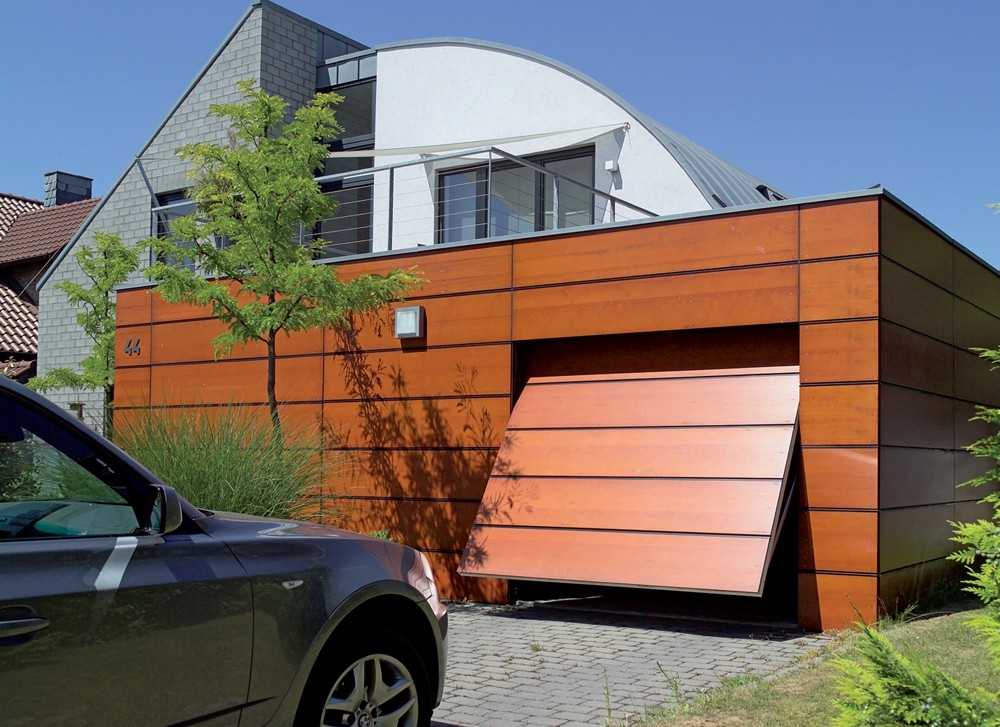

Гаражные ворота из дерева обычно изготавливают подъемно-поворотного типа. Единственное ограничение в применении материала касается ламелей в рулонных механизмах. Деревянное полотно имеет невысокую прочность в этом случае. Часто деревом обшивают металлический каркас. Деревянные откатные ворота таким способом обшивки основы увеличивают толщину створок и общий вес.

Древесина как материал для ворот обладает такими достоинствами:

• простота обработки;
• быстрота монтажа;
• доступная стоимость;
• красивая фактура;
• надежность.

Инструменты для обработки древесины доступны и не требуют специальных навыков. В то время как для обработки металлических деталей понадобится сварочный аппарат, угловая шлифовальная машина. Правильно обработанная качественная древесина прослужит не одно десятилетие, даже в суровых погодных условиях. Деревянное полотно при поломке можно легко отремонтировать, заменив доску. Самые простые в изготовлении и самостоятельной установке – распашные деревянные ворота.

В использовании ворот из древесины есть и минусы:

• невысокая механическая прочность;
• при плохой обработке – недолгий срок службы;
• высокая возгораемость.

Для ворот используют обычно не ценные породы дорогой древесины, а устойчивую к влаге и гниению лиственницу, сосну. Увеличит прочность и долговечность конструкции внутренний каркас из металла.

Что еще нужно учесть

На этом процесс установки ворот может считаться оконченным. Если изначально планировалось, что открывание и закрывание будет выполнять автоматика для откатных ворот, то потребуется еще и привод. Его установка производится по прилагаемой к комплекту схеме. Впрочем, «народные умельцы» иногда изготавливают такой привод сами, используя электродвигатели достаточной мощности. Разумеется, для того чтобы он выполнял свои функции, к створке ворот нужно приварить зубчатую планку.

Всем, кто интересуется, как установить откатные ворота самостоятельно, необходимо все тщательно продумать, взвесить все «за» и «против», объективно оценить свои возможности и силы. Также нужно иметь в виду, что изготовить такие ворота из подручных средств не получится, поэтому придется выделить определенную сумму денег на закупку материалов и фурнитуры.

Мы подробно рассказали, как сделать раздвижные ворота самостоятельно, чтобы не переплачивать за их монтаж и установку чужим людям. Конечно, это потребует от вас особых навыков и сноровки, но если вы не привыкли останавливаться перед трудностями, вас ждут одобрение и гордость всех домочадцев. Смело принимайтесь за дело и делитесь с нами результатом.
