Как построить туалет на даче своими руками

Организация выгребной ямы

При необходимости возвести такую конструкцию как туалет на даче своими руками инструкция, чертеж с размерами, поможет вам организовать эту работу. Часто канализационный сток для такого строения является накопительной емкостью. Сконструировать такую систему довольно легко. Но предварительно необходимо правильно подобрать размер и местонахождения. Если ошибиться, нечистоты будут травить не только почву, но и саму жизнь владельца участка.

Во время начала работы часто возникает масса вопросов по теме как сделать туалет на даче своими руками, чертеж и чем лучше выкопать яму? Для этого можно воспользоваться лопатой или нанять услуги экскаватора

Но важно не это, а последующая отделка стока. Для конструирования ям применяются множество материалов

Срок эксплуатации готового строения зависит от правильности выбора технологии изготовления.

Нужно знать, что канализационные ямы могут быть накопительными и фильтрующими. Накопительные нуждаются в частой выкачке, а фильтрующие загрязняют почву. В принципе ямы с недостаточным показателем герметичности запрещают, но на дачных территориях все же их конструируют.

Ямы для туалета на даче своими руками конструируются из:

кирпича;
пластикового бака;

Для конструирования такой системы из выбранного материала необходимо выкопать яму, лучше это делать с помощью лопаты. Объем данной конструкции не большой, но с помощью лопаты она будет ровной. Таким образом облегчается процесс кладки кирпича. Во время данной процедуры, стоит учитывать параметры кирпича, и слой гидроизоляции. Лучше копать на 20 см шире и глубже чем вам необходимо.

Когда яма для туалета на даче своими руками выкопана, ее необходимо обустроить. Дно необходимо утрамбовать, засыпать слой песка в 15 см и также плотно утрамбовать. Затем на площадь дна укладывают битый кирпич и армирующую сетку. И заливают бетоном, также слоем в 15 см. Если дно будет фильтрующего типа, то на песочный слой насыпают щебневый слой.

Для кладки кирпича, необходимо по периметру залить фундамент. Отделка стен канализационного стока для туалета на даче своими руками проводится на половину кирпича. Для этого вида отделки рекомендуется использовать кирпич силикатного типа, красный более подходящий вариант. Более долго прослужит сделанная яма для туалета на даче своими руками из шлакоблока. После завершения кладки, если решили, что яма будет герметичной, то необходимо промежутки и швы залить раствором или мастикой, а затем накрыть ее.

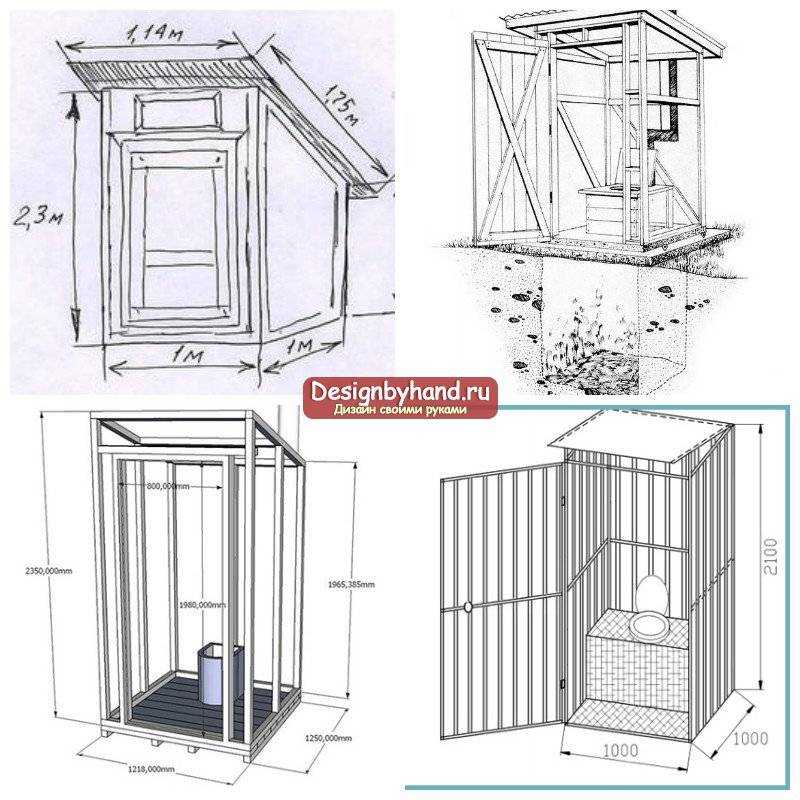

Если имеются размеры и чертеж туалета на даче своими руками можно перекрытие организовать таким образом:

Для конструирования плиты перекрытия, нужно предварительно заполнить грунтом пустоты между кладкой и землей. Во время такой манипуляции желательно оставит расстояние в 20 см до верха конструкции, в этот промежуток, необходимо залить бетон, который выступит в роли укрепления под перекрытие.
Чтобы бетон не попал в яму, ее надо накрыть листами металла или жести, но для уверенности что лист не прогнется в яме устанавливаются опоры. Сам раствор изготавливают из цемента и песка. Цемент желательно брать марки 400. Замес делается по соотношению 1 к 3, а именно 1 цемент и 3 песка. Если имеется щебень, то лучше добавить и его, так улучшается качество раствора и он становится более надежным. Плита заливается монолитно.

Чтобы плита получилась более надежной, делается армирование участка и только потом заливается. Чтобы сделать туалет на даче своими руками чертежи вам помогут.

При конструировании сливной ямы в туалет на даче своими руками инструкция, чертеж с размерами должны быть обязательно, особенно, если используется пластик

Важно учесть, что выкопать такую яму необходимо немного большего размера, примерно на двадцать сантиметров с каждой стороны. Заливка дна проводится по тому же принципу, что и в ямах с кирпича

Но еще во время армирования под плиту перекрытия, необходимо изготовить 2 петли. К ним в дальнейшем будет привязан бак.

После полного застывания бетона в яму опускается емкость, и привязывается к петлям, которые не дадут легкому материалу, под воздействием грунтовых вод всплыть на поверхность. Теперь необходимо заполнить землей пустоты между котлованом и самой емкостью. Идеально будет если пустоты заполнить смесью песка с цементом.

Рекомендуется, во время засыпки пустот емкость наполнить водой. Таким образом она под давлением не помнется.

Дачный туалет своими руками

Даже если не живешь в загородном доме постоянно, хочется комфорта и уюта. Благоустройство дачи форумчанин АлександрПервый начал с реконструкции, вернее, как потом оказалось, – полной переделки, туалета. Прежний «стратегический объект», собранный из досок – остатков от строительства дома, прослужил немало – 20 лет. Но пришло время полностью заменить его, выкопав новую яму и сделав новый каркас.

Обустройство выгребной ямы

Хозяин рассмотрел несколько вариантов нового сооружения: и септик, и биотуалет в доме. Однако сам дом не был приспособлен для постоянного проживания, а потому тратиться на септик не имело смысла. Форумчанин сделал выбор в пользу выгребной ямы и решил периодически «подселять» туда бактерии.

Выкопали яму, пробурили шахты на полтора метра, отсыпали их щебнем. В основании ямы АлександрПервый насыпал этот же материал слоем в 15 см. Затем поместил в яму железную бочку без дна на 200 литров. На треть емкости насверлил отверстия. До этого уровня обсыпал бочку щебнем, сверху насыпал, трамбуя, грунт. Вентиляция – канализационная труба 50 мм. Ее вывел выше уровня конька. В середине, на стыке труб, форумчанин вставил москитную сетку, чтобы насекомые не попадали в яму.

Обустройство теремка

Сам туалетный домик небольших размеров АлександрПервый решил сделать в стиле сказочного теремочка со стенками из блок-хауса по собственным чертежам. Фундамент – четыре столбика. Они сделаны из полнотелого красного кирпича, в каждом – по 4 шт.

АлександрПервый сделал обвязку из лиственницы (разобрал ненужный оконный блок). Тип соединения – «в полдерева», собирал с помощью гвоздей и саморезов. Все деревянные элементы каркаса форумчанин предварительно обработал огнебиозащитым составом. Для подстраховки обвязку дополнительно прикрепил к фундаменту анкерными болтами.

Каркас туалета хозяин своими руками строил из брусьев размером 40х40 мм. Их напилил из обрезной доски: так намного дешевле, чем покупать готовые. На этом этапе работ конструкция не внушала доверия: все сильно шаталось. Не теряя веры, АлександрПервый приступил к обшивке блок-хаусом. Дачный сортир становился еще более похожим на бревенчатую избушку. Здесь очень пригодилась торцовка. Каждую доску хозяин примерял и подгонял по месту. Спилы по вертикали под углом 15 градусов, по горизонтальной плоскости – 45. Доски крепил небольшими саморезами в шип. Это оказалось быстрее и проще, чем использовать гвозди.

Крышу постройки форумчанин обшивал гибкой черепицей зеленого цвета. Использовал гвозди с широкой шляпкой. Основание под кровлю сделал из досок от длинных поддонов. Они достались почти задаром и отлично подошли по длине. Доски отсортировал, построгал, снял с них фаску, чтобы скрыть щели. И после этого, наконец, конструкция приобрела необходимую жесткость.

Каркас двери АлександрПервый делал из брусков 40х50 мм. Его обшил тем же материалом. Вставил треугольное окошко соответсвующих габаритов. Все наружные доски покрыл бесцветной глазурью.

На следующем этапе хозяин установил в уборную дверь. Долго не мог придумать, какую наружную ручку поставить, поэтому сделал в двери отверстие в виде яблока небольших размеров: традиционные сердечко и геометрические формы ему показались скучными.

На FORUMHOUSE вы можете познакомиться с чертежами и описанием строительства простого туалета под Москвой площадью 2,25м, построенного нашим пользователем Станишником.

Полы Александр сделал из обрезной доски. Вместо унитаза собрал стульчак из двух широких досок. Кружок в туалете вырезал лобзиком, края скруглил шлифовальной машинкой. Затем все хорошо покрыл маслом. На пол форумчанин постелил линолеум, а сверху на всякий случай добавил искусственный газон: на нем почти не видно грязи и приятно стоять босиком. Всю конструкцию закрепил саморезами.

Фасад туалетного домика дачник украсил уличным фонарем. Чтобы не тянуть в дачный санузел электричество через весь участок, изменил патрон под 12V лампочку. Под стульчак спрятал старый аккумулятор, вывел провода, установил выключатель. Светильник поставил напротив стекла. Теперь светло и снаружи, и внутри. Такой дачный туалет-теремок своими руками по силам каждому!

В теме FORUMHOUSE прилагаются схемы, чертежи и размеры дачного туалета – теремка

По материалам участника форума “Дом и Дача”

Обшивка каркаса

Перед началом обшивки замеряется и размечается материал. На месте стыков прорезают пазы, чтобы избежать проблем с герметичностью. Укладку начинают от краев боковых стенок. Их рекомендуется декорировать длинными панелями, а заднюю с передней – короткими. Подходящие материалы для обшивки:

деревянные доски;
сайдинг;
панели из пластика;
гипсокартон;
металл;
сэндвич-панели.

Обшивка помогает украсить внешний вид, придать конструкции прочности, устойчивости, долговечности. На ней не стоит экономить, устанавливая уличный туалет в местности с неблагоприятными климатическими условиями.

Дачный туалет – хорошее решение для частных домов без подключения к канализации. Разнообразие видов подобных конструкций – от простого домика с выгребной ямой до сложных биосистем и санузлов с автономной канализацией — позволят выбрать вариант в зависимости от бюджета, частоты использования, особенностей грунта и других факторов.

Пудр-клозет

Иногда на дачном участке слишком высоко расположенные грунтовые воды не позволяют соорудить большую и глубокую выгребную яму. В таком случае предлагается строительство своими руками пудр-клозета. Другое название, торфяной туалет (самый простой вариант), он получил из-за применения торфа в качестве наполнителя

Важно также знать, как его сделать правильно, чтобы во дворе не было проблем с запахом

Это одна из разновидностей туалета, главная отличительная особенность которой – отсутствие выгребной ямы. Вместо нее для сбора отходов используют специальный накопитель, расположенный под стульчиком. Его максимальный объем – 20 литров.

Устройство конструкции во многом похоже на обычный туалет, хотя некоторые отличия все-таки имеются

На них стоит обратить внимание при строительстве:

При составлении схемы следует учесть, что кабина такого туалета устанавливается не на яму, а на бетонные блоки, закрепленные на земле.
Конструкцию туалета можно собирать и устанавливать в любом месте дачного участка. Внутри настилают пол, чтобы ставить ведро не на землю, а на деревянный настил. В процессе планирования строения следует помнить, что размеры кабины клозета должны быть шире, чем у стандартного туалета, так как рядом с пьедесталом будет стоять ведро с торфом.
Высоту пьедестала необходимо рассчитывать в зависимости от размера емкости для нечистот. Это следует учитывать до начала работ и правильно сделать замеры, чтобы после сборки ведро свободно могло помещаться под сиденье.

Заранее также необходимо продумать, каким образом ведро или другая емкость будет извлекаться из-под сиденья. Конструкция может быть выполнена в виде откидного стульчика. Можно сделать специальные дверки на обратной стороне постройки. Тогда ведро будет выниматься с улицы. Каждый делает выбор, какой вариант будет для него удобнее.

Принцип действия пудр-клозета заключается в том, что массы в накопительном резервуаре пересыпаются опилочными и торфяными смесями. Это предупреждает развитие гнилостных процессов и неприятного запаха.

Все отходы затем поступают в компостную яму, где и перерабатываются. Такой самый простой вариант туалета удобен тем, что нет необходимости производить выкачивание нечистот.

Если подключить немного творческой фантазии, то можно превратить обычную уборную на даче в эффектное украшение участка. Главное, хорошо изучить, как сделать туалет своими руками, и продумать детали.

Post Views: Статистика просмотров
862

Виды дачных туалетов

Рассмотрим три типа: люфт – пудр клозеты, биотуалеты.

Люфт-клозет

Получил своё название от вентиляционного канала, совмещённого с дымоходом. За счёт его нагрева образуется тяга. Естественно, никаких запахов. Летом для создания тяги в нижний отдел дымохода встраивают простейший нагреватель типа лампы накаливания на 15 – 20 Вт.

Яма периодически откачивается.

Должен иметь одну наружную стену, в ней устраивается форточка.

Рис. 3. 1 – дымоход; 2 – люфт-канал; 3 – утеплённая крышка; 4 – стандартный канализационный люк; 5 – вентиляционная труба; 6 – глиняный замок; 7 – кирпичные стены.

Рис. 4. Внутридомовой люфт-клозет с индивидуальной вентиляцией

Довольно сложная, но безупречная в санитарном отношении конструкция. Расчёт объёма такой: при очистке раз в год 1 куб на человека: при четырёх – 0,25 куба. При любых расчётах глубина не менее 1 метра: уровень содержимого не должен быть менее 50 см от земли.

Яма герметична: по глиняному замку заливается бетонное дно, стены также бетонные или обкладываются кирпичом. Внутренние поверхности изолируют битумом. Вентиляционное отверстие всегда должно быть выше обреза трубы, по которой поступают отходы.

Конечно, такая схема не совсем вписывается в понятие дачный домик, но этот тип туалета не вызовет претензий ни у соседей, ни у органов местной власти

Это очень важно!. Такая же конструкция уличного типа

Такая же конструкция уличного типа.

Рис. 5; 1 – вентканал; 2 – герметичная крышка; 3 – глиняный замок; 4 – герметичная оболочка ямы; 5 – содержимое; 6 – отбойная доска; 7 – вентиляционное окно.

Конструкций стульчака достаточно много, выпускается именно для таких туалетов и санфаянс.

Рис. 6. Унитаз для люфт-клозетов.

Диаметр внутреннего отверстия 300 мм, крышка в комплект не входит.

Очистка

Со временем в яме образуется ил, который не даёт жидкости дренировать. В результате яма быстро заполняется.

Для того чтобы его восстановить фильтрацию, народные умельцы советуют перемешать содержимое химическими способами: негашёной известью, карбидом кальция, дрожжами. Положительный эффект может наблюдаться в 1 – 2 случаях из 10. В остальных – крупные неприятности.

Сегодня есть широчайший ассортимент биологических средств и стимуляторов для выгребных ям, которые без шума и пыли ликвидируют ил, превратят содержимое в компост, пригодный для выращивания даже овощных культур.

Конечно, для этого нужно время: не менее 2 – 3 лет в зависимости от среднегодовой температуры, точного соблюдения инструкции производителя, особенно по срокам внесения. От запаха можно избавиться в течение нескольких недель.

Если это не имеет практического смысла или противоречит культурным традициям, вызов спецавтомобиля решит все проблемы. Когда такие визиты покажутся затратными, время подумать о другом варианте, который рассмотрим ниже.

Санитарные нормы

Возводить дачный туалет своими руками с выгребной ямой придётся с учётом того, что при среднесуточном стоке менее 1 кубометра она может иметь открытое дно, свыше – только закрытое.

Освобождается она от содержимого не реже 2 раз в год. Сигнал для этого – уровень содержимого менее 35 см от уровня земли.

Дезинфекция выгребных ям уличных уборных проводится смесью такого состава.

Известь хлорная 10%.
Гипохлорид натрия 5%.
Нафтализол 10%.
Креолин 5%
Метасиликат натрия 10%.

Чистая сухая хлорка запрещена: выделяет смертельно опасный хлор при увлажнении.

Пудр-клозет

Здесь яму заменяет ёмкость небольшого размера. Имеются вёдра с герметичной крышкой, которую снимают перед процедурой. По её окончанию содержимое «припудривают» органическим материалом. Запах при открытой крышке есть, особенно в жаркое время. Использование биопрепаратов его существенно снижает.

Рис. 7. 1 – вентиляционное окошко; 2 – крышка; 3 – стульчак; 4 – ёмкость; 5 – деревянный каркас; 6 – основа каркаса; 7 – гравийно-щебневая засыпка; 8 –дверь.

Преимущества такой конструкции в том, что уличный туалет для неё не обязателен. Это может быть уголок хозяйственной постройки, подвала. Наличие вентиляционного окошка или трубы обязательно.

Пудр-клозет легко трансформируется в компостный и обратно. Рациональное решение – комбинация его с душем или хозяйственным помещением.

Рис. 8. Совмещённое строение.

Современные модели представляет Елена Малышева.

Электрический туалет оставляет после себя горстку золы, но использовать её в качестве удобрений нельзя. Это относится и к химическим устройствам.

Как сделать дачный туалет с выгребной ямой

Проектирование дачного туалета выглядит так:

разработка схемы и чертежей;
расчет объема выгреба;
выбор материала и конструкции.

Схема дачной канализации

Схема внешней канализации зависит от расположения самого туалета. Это может быть как изолированное помещение внутри дачи, так и отдельно стоящая кабинка на участке недалеко от садового домика. Но главное — это выбор места для накопительной емкости. Расположение выгребной ямы должно отвечать требованиям нормативов по минимальным расстояниям:

от дома — 8-10 м;
от забора с соседним участком — 2 м;
от линии водопровода — 10 м;
от точки водозабора — 50 м;
от водоема — 30 м;
от деревьев (сада) — 3 м.

Также учитывают близость подъездного пути для ассенизаторской машины. И хотя это дачный туалет с выгребной ямой без запаха, во время откачки содержимого будут слышны неприятные «ароматы» из ямы и от самой машины.

При выборе размеров ямы учитывают, что дно емкости должно находиться не глубже трех метров от поверхности.

Расчет объема и выбор материалов

На объем влияют особенности стоков и количество проживающих. И этот объем не должен превышать емкость бочки ассенизаторских машин, которые обслуживают этот участок.

Если туалет находится в доме и в емкость будут сливать все виды стоков (туалет, личная гигиена, стирка, кухня), то суточный объем потребления воды на человека принимается равным 200 л. Для троих проживающих — 0.6 м3. Если дачу посещают только в выходные и праздничные дни, то в месяц объем стоков не превысит 6 м3.

К рассчитанной величине можно добавить 25% запаса на залповый сброс в результате приезда гостей — итого 7.5 м3 в течение месяца. А значит машину надо вызывать минимум 1 раз в месяц. Емкость бочек отечественных ассенизаторских машин лежит в пределах 3.25-11.0 м3.

Для дачного туалета во дворе можно сделать отдельную фекальную канализацию с выгребной ямой вблизи от кабинки, а для серых стоков (душ, умывальник, кухня) заложить двухкамерный септик с фильтрующим колодцем.

В этом случае суточный объем для выгребной ямы на семью из трех человек будет равен около 100 л (на каждого 5-6 посещений в день при объеме сливного бачка 6 л). А если поставить бачок с двумя кнопками слива, то еще меньше. И выгребную яму с емкостью 7.5 м3 надо будет откачивать два раза за весь сезон.

Для такого объема подойдут три кольца КС20.9. Объем одного кольца равен 2.83 м3, всей емкости — 8.49 м3.

Обустройство ямы

Пошаговый алгоритм обустройства ямы из бетонных колец выглядит так:

Планируют участок для котлована.
Размечают трассу для труб от туалета к яме.
Роют котлован и траншею.
Формируют уклон траншеи в сторону котлована из расчета 2% (2 см на 1 м). Точка ввода в емкость должна лежать чуть ниже 30 см от верхнего края.
Выравнивают дно котлована.
Трамбуют дно траншеи и котлована. Засыпают подушку из слоя песка и щебня.
Устанавливают днище ПН20.
Составляют друг на друга кольца. Швы с днищем и между кольцами заделывают раствором.
Обмазывают кольца битумной мастикой.
Вставляют входную трубу. Герметизируют ввод.
Устанавливают перекрытие с отверстиями для люка и вентиляции.
Монтируют люк и трубу вентиляции.
Проводят обратную засыпку вокруг ямы.

Санитарные нормы для постройки туалета на дачном участке

В процессе возведения туалета на дачном участке, придерживаются следующих санитарно-гигиенических норм проектирования и строительства:

От построек жилого назначения сооружение размещают на расстоянии минимум 12 м. Причем учитывают не только дома на собственном дачном участке, но и постройки на территории соседей.
От источников питьевой воды клозеты размещают на расстоянии минимум 20 м. Этот норматив касается только сооружений с выгребной ямой.
Туалет устанавливают не ближе 1,5 метра до заборов, разделяющих участки.
Обязательно учитывают высоту грунтовых вод, чтобы избежать их загрязнения отходами. При высоком УГВ предпочтение отдают полностью герметичной системе сбора нечистот.
При проектировании клозета с выгребной ямой обязательно продумывают способы фильтрации отходов или их удаления. В последнем случае предусматривают проезд для машины ассенизаторов.
При выборе места расположения учитывают особенности рельефа участка.

Скворечник

Если компактные размеры туалета на даче, возводимого своими руками, имеют большое значение, то лучше выбрать конструкцию типа «скворечник». Это самое простое сооружение с односкатной крышей занимает минимум места на дачном участке. Его отличает простота изготовления, экономия строительных материалов, но небольшая комфортность. «Скворечник» чаще использую в качестве летнего варианта. Основное преимущество конструкции в том, что на крыше можно установить напорный бак.

Избушка

Довольно сложная в реализации, но красивая конструкция клозета типа «избушка». Сэкономить строительные материалы не получится из-за необходимости подрезки и подгонки размеров каждого составного элемента. Преимуществом считают полную герметичность конструкции и возможность использования в холодное время года. Сортир типа «избушка» или, как его еще называют, «теремок» пользуется популярностью за красоту, компактность и большой выбор вариантов дизайнерского оформления.

Шалаш

Это простая архитектурная конструкция с двускатной крышей, доходящей до земной поверхности. Ее отличие в устойчивости и хорошей защите от осадков. Для возведения малогабаритной постройки понадобится минимум материалов. Еще одним преимуществом является достаточное количество свободного места в нижней части, что повышает комфортность сооружения.

Домик

Теплый туалет в виде домика имеет самый разнообразный дизайн, который зависит от предпочтений хозяев. Это наиболее комфортный вариант постройки с точки зрения возможности утепления, защиты от осадков и сквозняков. Объемы земляных работ и расход материалов практически не превышают такие же показатели при возведении «скворечника», зато по прочности и долговечности конструкция намного лучше. Туалет-домик бывает одноместный и двухместный.

Туалет с душем

Туалет с унитазом и душем намного выгоднее и проще возводить, чем два отдельных сооружения. Прежде всего, объемы земляных работ будут намного меньше, ведь понадобится одна сливная яма. Также экономии материалов способствует наличие одной общей стенки и покрытия. Чаще всего клозет, совмещенный с душем, делают в виде домика с двухскатной крышей.

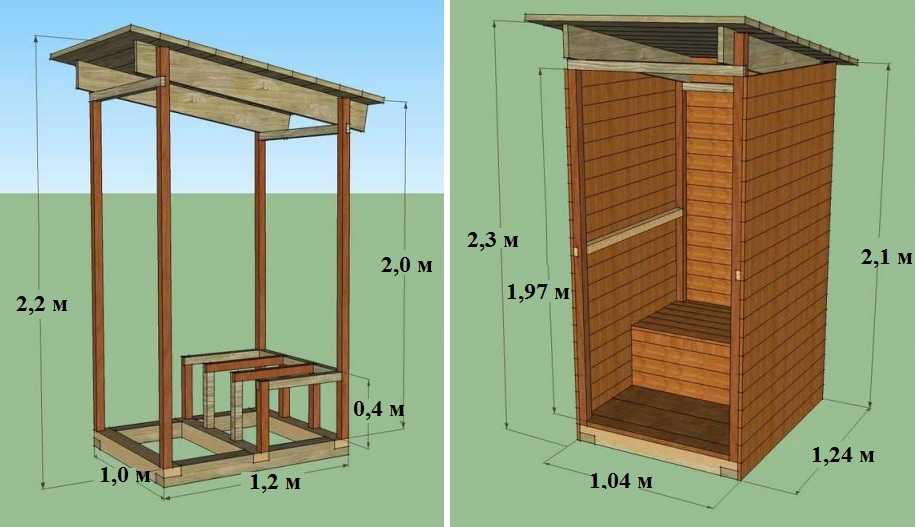

Используя готовые чертежи и размеры туалета на даче, можно возвести постройку собственными руками. В процессе выбора места, проектирования и строительства придерживаются требований нормативных документов, а также используют рекомендации и пошаговое руководство, приведенное выше.

Как построить?

Чтобы возвести туалет на улице своими руками, для начала необходимо определить, где на участке он будет располагаться. Оно должно отвечать всем санитарным нормам и правилам гигиены, а также должен учитываться уровень прохождения грунтовых вод. Также нужно определить, будет ли домик стоять отдельно на границе участка, либо будет примыкать к другому помещению и необходимо продумать вентиляционную систему для него.

Второй этап – правильно выбрать систему утилизации отходов, которая будет оптимальной на данном участке. Нужно определить, потребуется ли выгребная яма и как ее сделать самому. Она может быть изготовлена из различных материалов: кирпич, бетон, специальная емкость, бочка, автомобильные покрышки, колодезное кольцо. Также необходимо позаботиться о фундаменте для постройки, который сможет выдержать ее вес и со временем не просесть в грунт. Самый простой способ оборудовать туалет в частном доме – использовать биотуалет, который не потребует таких временных и силовых затрат.

Третий, завершающий шаг – строительство домика и установка унитаза, если туалет является отдельной постройкой. Самые распространенные виды туалетов – типа «Теремок», «Домик» или «Шалаш». Чтобы выбрать конструкцию туалета, нужно определить вес постройки. Предварительно рассчитать его можно, опираясь на вес выбранных материалов. Туалетный домик должен быть максимально легким, т. к. со временем грунт под ним может просесть, и потребуется ремонт всей конструкции.
