Установка дымохода в бане через потолок и крышу: материалы и технология

Элементы дымоходной системы

Стандартные комплекты включают:

трубы или панели цилиндрической формы;
переходники;
тройники;
закрепляющие элементы (кронштейны и хомуты);
патрубки;
концевые элементы различных форм;
отводные элементы.

В некоторых случаях применимы дополнительные составные части

При сборке любого дымохода важно руководствоваться строительными нормативными документами и требованиями пожарной безопасности. Все составные части трубы, которые контактируют с пламенем или выходящими газами, должны быть выполнены из листовой стали с огнеупорными характеристиками

Допустимы к применению равноценные аналогичные материалы.

На производствах элементы дымоходной конструкции принято подразделять на две группы. Первая из них включает двойные трубы, сэндвич панели. Элементы включают наружную и внутреннюю трубу с различным диаметром. Между собой они изолированы теплоизоляцией с негорючими характеристиками. Такая конструкция обеспечивает быстрый и лучший нагрев. Это влияет на повышение температуры в короткий срок выше точки росы, что делает меньшим количество конденсата, который часто становится причиной коррозии.

Элементы первой группы используют в конструкциях вентиляционных и дымовых каналов, которые проходят через неотапливаемые части бани (например, через чердак). Такая конструкция применима для внешнего обустройства дымохода. Вертикали второго порядка, которые не контактируют с пламенем и газами, допустимы из оцинкованной основы или нержавейки. Вторая группа элементов дымохода обычно одноконтурная, она имеет диаметр от 80 до 400 мм.

Обычно нержавейка допустима для устройства дымоходов при отсутствии изоляции. Она имеет гладкую на ощупь поверхность.

Специальные элементы позволяют собирать неограниченные по высоте, месту и способу установки конструкции, к ним относятся:

стеновые опоры;
установочные площадки;
шиберы;
отводы;
телескопические кронштейны;
хомуты, искрогаситель, теплообменник.

Начальной частью, установленной на выходное отверстие печки, должна быть одинарная труба с допустимой длиной до метра и толщиной металла 1,0 мм. Исключением может являться печь с емкостью под воду. Для перехода от одного вида элемента к другому применяются старт сэндвичи.

На что следует обратить внимание при монтаже

Выводить трубу в бане нужно учитывая ряд ее особенностей (материала, конструкция). На установку оказывают влияние санитарные и экологические нормы, материал из которого строилась баня. Не стоит забывать, что традиционно это дерево.

Соблюдение некоторых норм и правил сделает конструкцию надежной и безопасной:

Любую необходимо изолировать экологичным и негорючим материалом: керамзит, асбест, каменная вата.
Теплоизолировать место где проходит дымоотвод необходимо только фольгированным материалом. Нередко его путают с материалами, покрытыми фольгой из лавсана, а он легко воспламеняется и плавиться при температуре выше 300 °C.
Дымоотвод выводится так, чтобы конструкция не касалась никаких деревянных элементов: балок перекрытия, крыши, стен. Для изоляции мест стыка обшивают металлическими листами. Место вывода можно утеплить только негорючей минватой или керамзитовый насыпью.
Внутри перекрытий нужно монтировать особый железный короб, в который заводят конструкцию и засыпают керамзитом. Для сандвича короб делать не нужно.
Сверху во избежание контакта с кровлей вокруг делается кожух из металлических листов.
Все стыки и швы можно герметизировать специальным железным фольгированным скотчем или фольгой.

Обслуживание дымохода из кирпича и из металла

Существует множество различных способов чистки дымохода. Пожалуй, самый популярный из них — это очищение трубы зимой с помощью снега, который необходимо закидывать сверху. Однако эффективность этого метода невысока. Лучше воспользоваться одним из способов, которые приносят гораздо более заметные результаты.

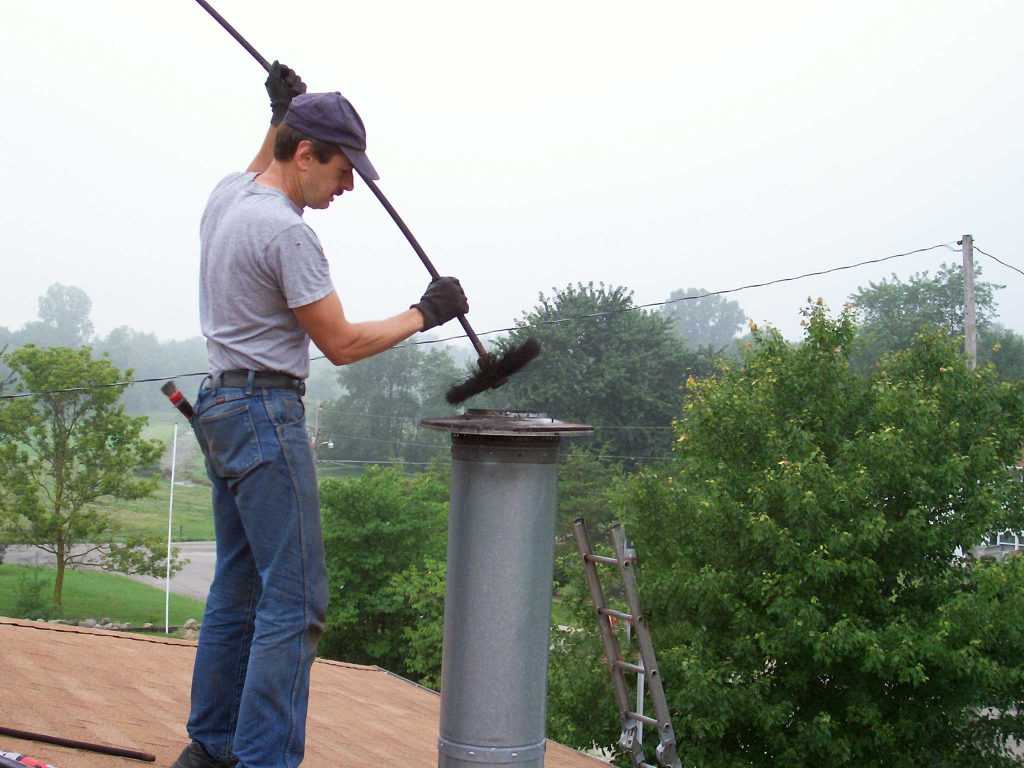

Чистка дымохода — фото

Способ	Описание
Чистка ершиком	Чистка ершиком — старый и проверенный метод, который применялся еще в незапамятные времена. Он позволяет добиться отличного эффекта, однако для этого вам придется хорошенько потрудиться. Кроме того, будьте готовы к тому, что немало сажи попадет на вас — работа эта очень грязная.
Чистка дымохода гирей на тросе	Чистка дымохода гирей на тросе — еще один механический способ очистки. Как и прочистка трубы с помощью ершика, он эффективен, но предполагает, что вам придется повозиться, попутно хорошенько перепачкавшись в саже.
Использование вентилятора	Также можно установить в верхней части трубы вентилятор, который будет работать на всасывание. Он вытянет из дымохода сажу, но нужно подготовиться к тому, что пространство вокруг бани после этого будет загрязнено ей.
Дрова осиновые	Существует и более простой способ — нужно закинуть в печь осиновых дров. В результате возникнет мощная тяга, и сажа будет выбита наверх. В сухом и сильном жаре, который создает осина, быстро сгорают смолистые вещества, оседающие в трубе в том случае, если вы топите баню дровами из хвойных пород дерева.
Средство для чистки дымохода	Чистка с помощью химических средств. Здесь существуют разные варианты, к примеру, можно вместе с дровами закинуть в банную печь специальные препараты, усиливающие тягу. Существенное преимущество такого метода перед очисткой с помощью осиновых дров заключается в том, что используемые составы содержат специальные вещества, которые дополнительно разрыхляют сажу. В результате она легко отходит от внутренней поверхности дымохода.
Промывка и протопка печи	Еще один вариант — налить в трубу несколько литров воды, затем надо долго топить печь.

Чтобы продлить срок службы дымохода, периодически нужно проводить контроль всех стыков и проверять общее состояние конструкции, чтобы заметить проблемы, которые могут появиться, на ранних этапах. Как было отмечено выше, в том случае, если вы установите в своей бане металлический дымоход, его нижнюю трубу периодически нужно будет менять, так как она нагревается гораздо сильнее, поэтому быстрее приходит в негодность.

Если вы четко соблюдете технологию, печная труба из кирпича или металла, сделанная своими руками, будет хорошо отводить дым и отлично сохранять тепло. При этом риск возникновения пожара сводится практически к нулю. Как металлическая, так и кирпичная конструкции очень долговечны, поэтому вы очень нескоро почувствуете необходимость сооружать или устанавливать в своей бане новый дымоход.

Оптимальное сечение (диаметр)

Перед тем, как делать дымоход в бане, необходимо определить площадь сечения трубы.

Внимание! Обычно к печи прилагается инструкция, в которой прописываются рекомендуемые параметры для трубы. За неимением данной информации, вычислять необходимый диаметр нужно из:

За неимением данной информации, вычислять необходимый диаметр нужно из:

Непосредственной мощности печи;
Планируемого количества изгибов трубы;
Протяженности дымохода.

Важно! От правильности вычисленной площади сечения дымохода зависит последующая тяга, а также безопасность конструкции. Именно поэтому лучше всего доверить эту задачу опытному мастеру

Именно поэтому лучше всего доверить эту задачу опытному мастеру.

Монтаж наружного дымохода

Наиболее оптимальным вариантом для дымоходной конструкции является нержавеющая труба. При установке наружной системы главным условием должно быть отсутствие горизонтальных переходов. В противном случае в дымоходе будет скапливаться конденсат и большое количество сажи. В результате нормальной тяги не будет.

Основные требования к монтажу наружного дымохода для бани:

Необходимо исключить контакт газовых магистралей и электропроводки с участками конструкции.
К стенам дома трубы крепятся с помощью специальных кронштейнов, между которыми расстояние не должно превышать одного – полутора метров. Другие конструкционные элементы крепятся дополнительно.
Каждый стык между трубами зажимается хомутом и обрабатывается специальным герметиком. Это обеспечит системе лучшую герметизацию.
Для удобной чистки конструкции необходимо предусмотреть съемные части или ревизионное окно.

Монтаж наружного дымохода начинается снизу конструкции. Каждая последующая секция трубы вставляется внутрь предыдущей.

Этапы работ по установке металлического дымохода снаружи бани:

Нижняя часть трубы подсоединяется к патрубку печи в бане и обрабатывается герметиком. Сверху надевается хомут. Подключать дымоход к патрубку необходимо с помощи тройника, трубы или колена. Все зависит от конструкции.
На высоте в полуметре от печи в стене проделывается отверстие, через которое с помощью проходного патрубка осуществляется проход дымохода.
На конце выведенной наружу горизонтальной трубы устанавливается тройник, оборудованный крепежом для вертикальной части дымохода. Нижний вывод блокируется заглушкой, которая при необходимости почистить дымоход будет сниматься.
К стенам трубы крепятся с помощью специальных кронштейнов. Если основная труба тяжелая, то на опору устанавливается колено.
Вся конструкция дымохода поднимается вверх и крепится к стене. Устанавливать ее рекомендуется в уже собранном виде. Это облегчит работу на высоте.

Поскольку дымоход является конструкцией, от которой напрямую зависит сохранность строения и здоровье людей, ошибок и упущений в процессе его установки быть не должно. Перед монтажом дымохода необходимо обязательно подробно изучить его устройство и видео инструкцию.

Внешний тип дымохода: преимущества

Если ваша парилка не на Крайнем Севере, то вариант обустройства бани с внешним дымоходом несет несомненные преимущества перед громоздким, дорогим, сложным в устройстве внутренним каналом дымоотведения.

Внешний тип дымохода так называется от того, что труба идет вне помещения. Вывод осуществляется от печи горизонтально через стену. Вертикальная часть располагается на улице.

Преимущества внешнего типа дымохода:

Высокая пожарная безопасность. Малая протяженность дымоотвода в помещении, одно технологическое отверстие в стене для вывода снижают риск возникновения возгорания в разы, в сравнении с устройством внутреннего дымохода.
Легкость монтажа. Все составные части монтируются ступенчато, продаются готовыми. Устройство внешней трубы своими руками не требует специальных навыков обращения с металлом, не требует специальных инструментов.
Небольшие размеры. Поскольку основная часть трубы проходит по улице, помещение остается в распоряжении парильщика полностью.
Простота выбора нужного диаметра и длины трубы. Готовые трубы рассчитаны для использования с определенными печами. Консультант по отопительному оборудованию поможет подобрать оптимальный диаметр трубы дымохода к вашей печи.
Простота устройства тепло и гидроизоляции отверстия стены. Вы можете приобрести готовый комплект для обустройства технологического отверстия согласно всем правилам и требованиям безопасности. В комплект входит горизонтальный участок трубы, два фитинга (внешний, внутренний), пакет с теплоизоляцией нужного типа в необходимом количестве. Стоимость простого переходника небольшого диаметра начинается от 1000 рублей. Цена фирменного набора из нержавейки доходит до 3500 рублей.

Рекомендуем ознакомиться: Как самому соорудить короб из гипсокартона для маскировки труб в туалете?

Готовые комплекты для дымохода продаются как полностью, так и отдельными сегментами. Удобно использовать готовые сэндвич трубы (с теплоизоляцией).

Рекомендуется приобретать минеральную вату с характеристикой не менее 800 градусов. Минвата с теплоустойчивостью в 200-300 градусов во влажной среде быстро приходит в негодность, теряя теплоизоляционные свойства.

Как установить дымоход через стену

Алгоритм установки дымохода через стену проще, чем вывод через крышу. Однако есть определенные требования по установке, которые следует знать на этапе планирования бани:

Технологическое отверстие для вывода трубы в стене бани проделывают на высоте не менее 1,2-1,5 м.
Горизонтальный участок трубы (от печи до внешнего поворота на вертикаль) не должен превышать 1 м. Большая протяженность этого участка приводит к значительному снижению тяги, быстрому забиванию дымохода продуктами сгорания.
Вертикальный участок трубы, идущий вдоль внешней стены бани не должен прилегать к ней более чем на 1, 5 м. Такое же расстояние оставляют при огибании кровельного наплыва.
Расстояние до соседних зданий при выводе трубы по улице через стену запрещено оставлять менее 1,5 м до своего строения, менее 3 м до соседской постройки.
Для эффективного дымоудаления запрещено делать более 3 поворотов трубы с горизонтального на вертикальное положение.
Общая протяженность вертикального участка должна быть не менее 5 метров для обеспечения эффективной тяги.
По помещению труба не имеет теплоизоляции. После прохода через стену выводят изолированный сэндвич.

Монтаж дымохода в бане через стену осуществляют следующим образом:

К печи, через специальный адаптер, подсоединяют сегмент с заслонкой (шевером). Заслонка, как в классической печи, регулирует уровень тяги. Полное ее перекрытие не дает теплу уходить в атмосферу после того, как печь потухла. Каждый стык обрабатывают огнестойким герметиком и стягивают специальными зажимами.
На стену, в зоне технологического отверстия устанавливают теплозащитный экран-отражатель. Диаметр отверстия рассчитывают таким образом, чтобы стенка трубы не доходила до стены бани 45 см.
Трубу выводят наружу, закрывая свободное пространство короба в стене теплоизоляцией. Минвату помещают в специальную металлическую сетку, которая служит механическим ограничителем.
При выводе конструкцию продолжают тройником. Нижнее отверстие коего имеет заглушку, образуя емкость для сбора смолы и конденсата. Через это отверстие периодически дымоотвод чистят.
Вертикальный участок ведут прямо до козырька кровли. Его огибают уголками на 45 или 90 градусов. Предпочтительнее монтировать острые углы, для плавного изгиба.
Верх дымоотвода оформляют защитным зонтом.

Для удержания веса трубы с внешней стороны устанавливают специальные опоры. Кроме этого через 50 см на стену дома устанавливают специальные кронштейны для удержания вертикальной конструкции в недвижимом, фиксированном положении.

Нижние опоры с внешней стороны бани удерживают вес не только вертикального участка конструкции, но и фиксируют горизонтальное колено, удерживая направляющую ось от печи.

Монтаж дымохода своими руками

Перед работами необходимо купить все необходимые материалы и комплектующие. Вся работа проходит этапами: подготовка отверстий для вывода трубы, монтаж защитного короба, сборка трубы.

Подготовка отверстий для вывода трубы

Не стоит устанавливать трубу со слишком большим числом изгибов.

Отверстия в новой строящейся бани лучше сделать еще на этапе сборки перекрытий и кровли. В уже собранной конструкции придется делать с нуля. Если выбрана укладка внутри бани, то отверстия выпиливают в потолке и кровле, внешний предусматривает одно в стене около печи бани.

Места отверстий необходимо с обеих сторон обшить листами металла толщиной в 0,5 мм. Они защитят поверхность от возгорания. Отверстия делают квадратного сечения 450х450 мм. размеры зависят от переходника сандвич трубы. Для дымоотвода из кирпича, размер отверстия должен быть равен заданной ширине кладки дымоотвода. Подробнее о том как правильно сделать отверстие в потолке бани рассказано на видео:

Изготовление и монтаж защитного короба

Защитный короб на сандвич трубу заводского изготовления.

Изготовить переходник для металлической и сандвич трубы можно своими руками: Берутся 2 металлических листа размером 50х50 см и в середине вырезается выход под трубу. Из 4 листов делается короб, который соединяют при помощи сварки. Короб утепляют каменной или минваты из базальта и покрывают металлической фольгой. В него будет вставляться труба, он защитит перекрытия от нагревания.

Далее, крепиться к кровле металлический защитный фартук. Его можно купить готовый «Флеш-Мастер». Короб устанавливают на место между переходами потолка и прикручивают шурупами. Для кирпичной трубы делать металлический защитный короб не нужно. Далее, монтируется дымоотвод.

Монтаж дымоотвода

Сборка трубы в бане должна быть завершена установкой противоливневого грибка.

Для крепления трубы нужно напротив отверстия выхода дымоотвода просверлить места под крепления. Сандвич труба изготовлена так, что все детали просто устанавливаются друг в друга.

Сначала монтируется первое звено от печи длиною 50 см. Его закрепляют в подготовленные отверстия при помощи металлических крепежей к стене и печи. Далее, выводится второе звено в металлический короб. Если диаметр второго звена меньше выходного отверстия первого, то используют специальный переходник.

Установив второе звено, в переходник короб засыпается керамзитом. Если печка расположена не строго под отверстием в потолке, то используют колено. Не стоит в одной конструкции трубы применять больше трех колен, копоть и нагар будут скапливаться в трубе бани.

Сверху на трубе монтируют грибок, можно сделать своими руками из листа металла, старой консервной банки. Проще приобрести готовый.

Наружная труба собирается с одним отличием, сначала монтируется колено к стене и только затем основная конструкция. В стену точно так же ставиться переходный короб утепленный и заполненный керамзитом. От короба на улицу выходит основная труба. С наружной стороны бани к трубе крепится тройник, где располагают ревизию с окном. Они помогут очистить строение от копоти. Все части трубы снаружи крепят к стене поэтапно. По фасаду бани можно использовать только двойную сандвич конструкцию, только сверху над крышей одиночную. Стена под трубой изолируется металлом или асбестовым материалом.

Не стоит спешить выполнить сборку трубы, лучше тщательно закрепить каждое звено. От того, как качественно будет выведена труба бани зависеть насколько пожаробезопасная будет баня. Важна безопасность не только деревянных стен и переходов бани, но и людей, которые будут пользоваться строением. Не стоит экономить на изоляции, лучше выполнить ее качественно из дорого материала. Только так пар будет легким, а баня безопасной.

Керамические дымоходы

Керамический дымоход

Керамические дымоходы

Не требуют дополнительной защиты деревянных архитектурных элементов. Недостаток – могут быть только прямостоячими. Мы рассмотрим самый простой способ установки дымоходов таких типов в бане.

Шаг 1. Подготовьте место установки, оно должно быть ровным. Устанавливать дымоходы можно на отельном фундаменте возле печи или на верхней поверхности печи, все зависит от особенностей бани. Для кладки нужно использовать специальный клей, раствор не обеспечивает достаточную прочность.

Клей для труб идет в комплекте с дымоходом

Заготовьте металлическую арматуру длиной ≈ 1 метр, диаметр арматуры в пределах. 5÷10 мм. С ее помощью будем дополнительно фиксировать конструкцию, это даст возможность полностью исключить нарушения целостности дымохода. Сделайте отверстия в потолке и крыше, запас по размерам давать не надо, керамический дымоход и так отлично защитит деревянные элементы от высоких температур.

Шаг 2. Установите первые две половинки керамики, замок смазывайте клеем, проверьте положение половинок, при необходимости выровняйте их. В боковые отверстия вставьте металлическую арматуру высотой примерно один метр. Щели между арматурой и керамикой нужно заливать клеем. Не стоит добиваться полного наполнения отверстия, достаточно, чтобы в нескольких местах клей соединял арматуру и керамику.

Второй элемент

Установка второй внутренней детали

Шаг 3. Намотайте на керамическую трубу теплоизоляцию, немного притяните ее к трубе металлической проволокой или специальным хомутом. Не сильно стягивайте, не допускайте сжатия теплоизолятора. Как правило, в качестве теплоизолятора используется слой прессованной минеральной ваты.

Шаг 4. Вставьте трубу в отверстие керамики, проверьте ее положение. Для ускорения процесса можете сразу все керамические трубы обмотать утеплителем, количество труб должно отвечать высоте дымохода.

Шаг 5. Положите вторую керамику на клей, снова проверьте положение. Теперь нужно вставлять еще одну трубу. Она ставится в раструб первой на клей. Добраться к нижнему раструбу сложно, нужно сделать элементарную приспособу. Возьмите небольшой полиэтиленовый пакет из плотной пленки, отрежьте один угол. Должно получиться подобие пакета, которым пользуются женщины во время намазывания тортов кремом. Через срезанный уголок клей будет ложиться точно в раструб трубы. Остатки клея с внутренней плоскости трубы убирайте сразу, не допускайте появления различных потеков. Они завихряют воздушные потоки и значительно ухудшают тягу дымохода.

Третья деталь

Теплоизоляция

Шаг 6. Описанные операции повторяйте, постоянно следите за положением дымохода. Если длина выступающей арматуры стала меньшей от высоты одного блока, вставьте в отверстия новые прутки. Выводите дымоход на чердак бани.

Выравнивание блоков

Шаг 7. Аккуратно заделайте щели между дымоходом и потолочным покрытиям. Для этих целей можно применить обыкновенные деревянные плинтусы или декоративный багет.

Нанесение клея

Шаг 8. Укрепите дымоход на чердаке. Отрежьте доски по размерам отверстия, положите их по периметру дымохода и прочно прибейте к чердачному покрытию. Если высота чердака не превышает полтора метра, то достаточно и такой фиксации. Если высота больше – придется делать еще одну конструкцию для фиксации вертикального положения дымохода. Вторичная фиксация производится к стропильным ногам как можно выше. Можете сделать упоры из дерева или применить металлические уголки. Конкретную конструкцию выбирайте с учетом места выхода дымохода и особенностей стропильной системы бани.

Проходной узел

Керамический дымоход

Шаг 9. Герметизируйте крышу в месте выхода дымохода. Метод и материалы герметизации выбирайте в зависимости от характеристик кровельного покрытия. Работы эти сами по себе не требуют большого умения, они требуют только внимания и строго выполнения всех технологических операций. Для герметизации можно приобрести заводские доборные элементы или изготовить их самостоятельно. Рекомендуем выбрать первый вариант, крыша не то место, где можно экспериментировать. Все протечки неизбежно становятся причиной появления больших проблем.

Прочистная дверца дымохода

Разновидности дымоходов

Металлический наружный дымоход в бане-бочке

Существует несколько критерий, по которым выделяют разновидности дымоходов:

В первую очередь — это материал, из которого он изготовлен. Ранее часто использовали обожжённый кирпич для возведения дымохода. Но в последнее время всё чаще отдаётся предпочтение металлическим конструкциям.
Дымоходы могут быть внутренними и наружными. Первые проходят сквозь всё помещение вверх, пересекают перекрытие, кровлю и выходят на улицу. Вторые выводятся через стену.

Рассмотрим все варианты и определим их достоинства и недостатки.

По типу материала

Из кирпича

Дымоход из кирпича

Из-за отсутствия достойных альтернатив раньше эту часть печки делали только из обожжённых кирпичей. Несмотря на то что этот элемент визуально кажется простым, технология его возведения весьма сложна. Как бы там ни было, но это всё же кирпичная кладка, которую не положить просто так. Это необходимо делать с использованием специальных схем, соблюдая все параметры.

Этот вариант изготовления дымохода относится к тем, которые проверило время. Такие конструкции прочные и долговечные. Помимо этого, явным достоинством такого вида является то, что кирпич отличный теплоизолятор и теплоаккумулятор. И ещё кирпич — пожаростойкий строительный материал

А для бани это очень важно!

Есть и существенный недостаток у такого вида дымохода. Помимо того, что он самый трудоёмкий в изготовлении, внутренняя поверхность кирпичей не гладкая, а с шероховатостями и углами. Из-за них на стенках накапливается сажа, постепенно проход может засориться и тяга печи станет хуже. Если вовремя не почистить его, то в банное помещение может пойти дым. Хуже, если сажа загорится, когда начнёте топить печку. От неё будут лететь искры и последствия могут быть печальными и опасными.

Из металла

Дымоход из металла

Процесс установки дымоходных труб из металла гораздо проще предыдущего.

Сэндвич-труба

Современную сендвич-конструкцию изготавливают с добавлением теплоизоляционного материала. Тем самым она стала более практичной, чем простые трубы из металла. Конечно, хранить тепло, как дымоход, сделанный из кирпича, она не может. Ещё температурные перепады могут привести к образованию конденсата на стенах трубы. Последняя проблема решается толстым слоем утеплителя. Но в таком дымоходе внутренняя стенка сделана из металла. Она практически идеально гладкая, и в ней отсутствуют грани. Таким образом, дым из трубы выходит почти без препятствий.

Альтернативы

Иногда дымоход делают из керамики. Но чтобы объединить преимущества вышеперечисленных вариантов, можно соорудить комбинированный дымоход: в кирпичную кладку вставить металлическую трубу.

Иногда на керамическую трубу надевают стальной кожух.

Выбор материала зависит от предпочтений, финансовых возможностей и навыков владельца.

Размещения дымохода внутри и снаружи здания

По месту размещения

Внешние

Американский архитектор придумал идею вывода дымоходной трубы на наружную стенку здания. Из-за того, что такой дымоход проще установить, он быстро завоевал популярность. Такую трубу не нужно поднимать от печи к потолку. Её нужно выводить через стенку наружу. Такая установка дымоходной трубы более безопасна, не нужно изолировать чердачное перекрытие. Через щели, которые появляются между крышей и трубой не будет просачиваться дождевая и талая вода.

Однако серьёзным недостатком такого монтажа дымохода является то, что он гораздо быстрее остывает, поэтому в металлических конструкциях появляется конденсат.

Внешний дымоход из металла

Чтобы это предотвратить, его необходимо хорошенько утеплить. Помимо этого, от наружного дымохода тепло в помещение не поступает, следовательно, расход топлива на обогрев значительно увеличивается.

Иногда для строительства внешней трубы используют и металлическую трубу, которую устанавливают по обычному принципу. Снаружи её обкладывают кирпичом. Это комбинированный вариант дымохода.

Внешний кирпичный дымоход

Внутренние

Дымоход из металла идёт от верхней части банной печки через всё помещение к потолку.

Схема внутреннего дымохода со всеми узлами

Он пересекает чердачное пространство и крышу и доходит до уровня конька кровли. Явным преимуществом такого вида трубы является то, что тепло не уходит на улицу, а исходит от трубы и остаётся в помещении. Печка дольше держит тепло, и топливо используется экономичнее. Ещё одним несомненным достоинством данного вида дымохода является долговечность. Конечно, это в том случае, если при его возведении были соблюдены все правила и нормы, а во время эксплуатации постоянно контролировались места соединений.

Недостаток — необходимо делать отверстия в потолке и кровле, чтобы вывести трубу наружу.
