Проводка в баню своими руками

Нормативы ПУЭ

ПУЭ – это «Правила устройства электроустановок». Довольно обширный талмуд, в котором можно найти отдельные высказывания, относящиеся к бане, а точнее, к помещению с повышенной пожароопасностью, влажностью и температурой.

ВАЖНО! Информация о бане в ПУЭ находится в рассредоточенном виде, вы не найдете там отдельной главы о банях, саунах, моечных. Мы собрали для вас всю доступную информацию, прочее относится к общим случаям.

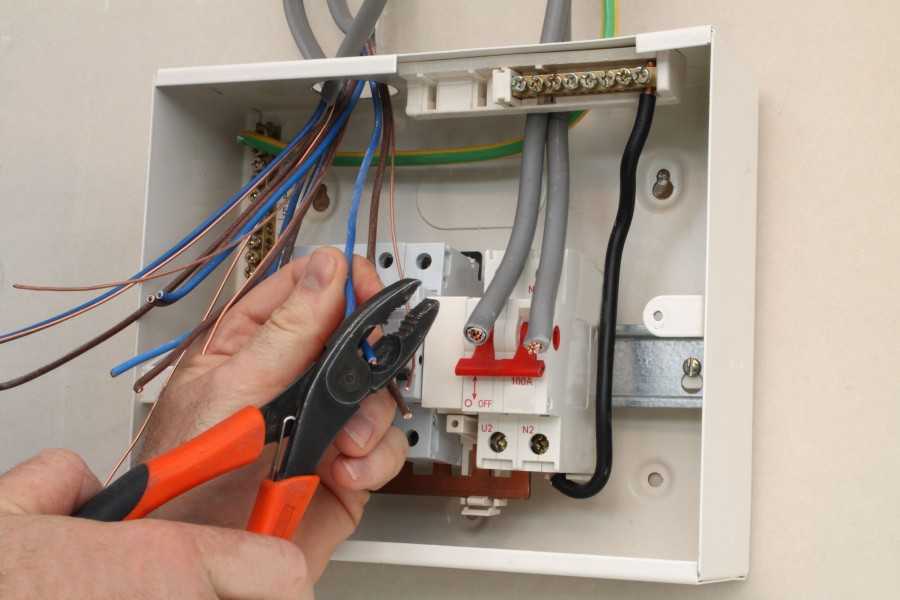

Начнем с электрощитка

Конечно, вы не станете выделять под него отдельное помещение, скорее всего это будет небольшой шкаф, но следует принять во внимание то, что в бане он должен быть надежно гидроизолирован. Вот что об этом говорится в ПУЭ:

О содержимом шкафа мы поговорим чуть ниже, но вот что правила говорят о необходимости УЗО:

Попутно отметим еще пункт, который касается класса минимальной степени защиты такого шкафа, если он находится в пожароопасной зоне:

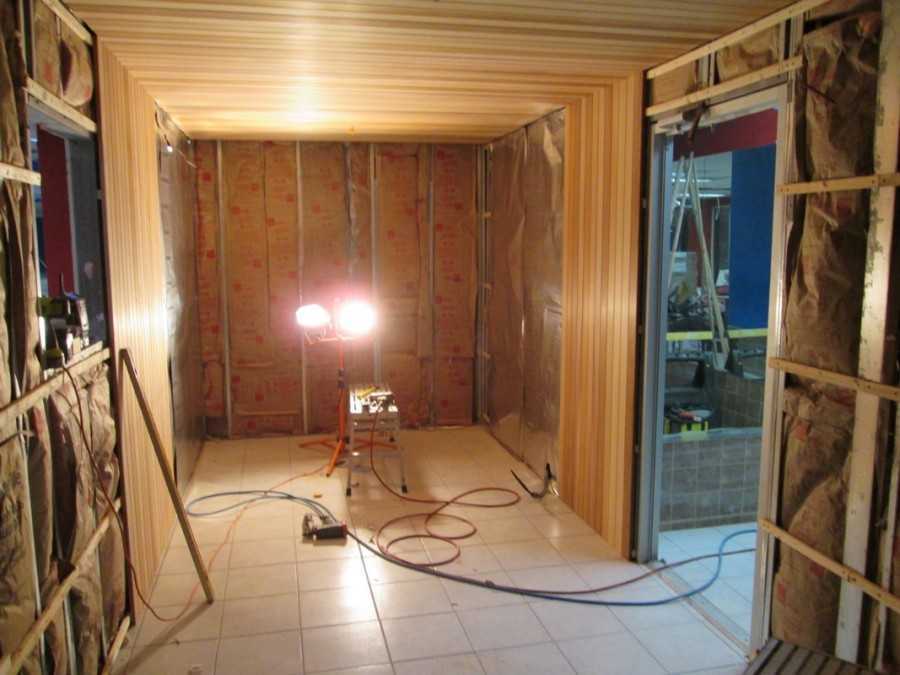

От щитка идет проводка по всем помещениям. Как правильно ее провести — внутри стен или по поверхности? Нормативы говорят, что предпочтительнее скрытая, но это относится только к помещениям жарким и влажным – сауне (подразумевается парная сауны), ванной и душевой. В других помещениях бани можно руководствоваться рекомендацией о предпочтительности открытой проводки в деревянном строении.

Как видите, прокладывать провода внутри банных стен, если и можно, то только в пластиковых рукавах, при этом пластик должен быть негорючим, то есть не поддерживающим горение (большего от гофры ждать не приходится).

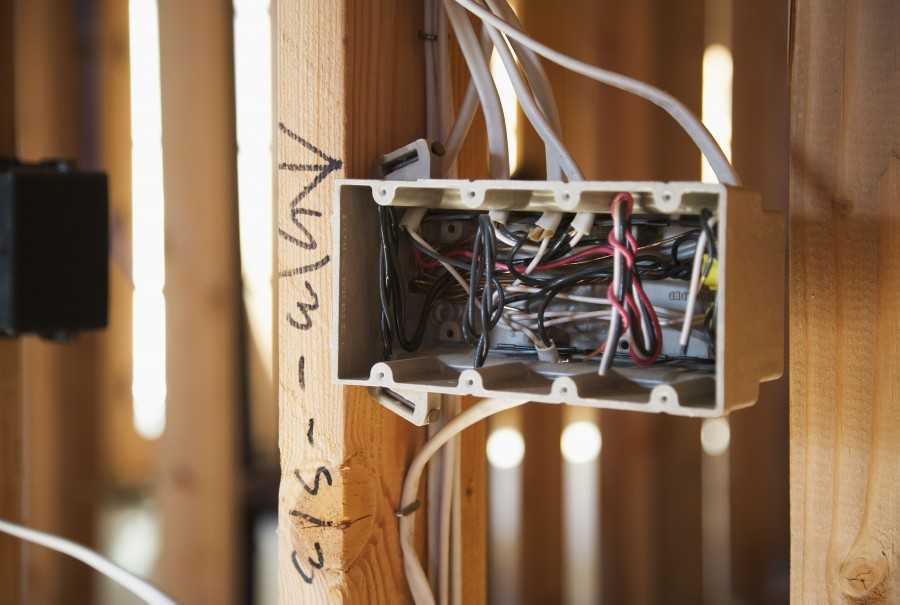

В том случае, если придется соединять или наращивать провода, ПУЭ рекомендует следующее:

Теперь о помещениях влажных. Ни выключателей, ни прочих средств распределения или управления внутри парной и моечной располагать нельзя:

СОВЕТ! Отсюда напрашивается мысль, что планировать размещение электрики для бани надо на стадии чертежа – только в этом случае вам не придется ломать голову, как вести проводку в строении, которое не располагает к соблюдению нормативов.

Что же касается степени защиты устанавливаемого оборудования, то для этих помещений оно должно соответствовать следующему пункту ПУЭ:

Розетки внутри моечной и парилки запрещены следующим пунктом:

Требования к лампам в пожароопасных зонах и минимальная степень их защиты в следующих пунктах ПУЭ:

Напоследок упомянем пункт, касающийся выравнивания потенциалов:

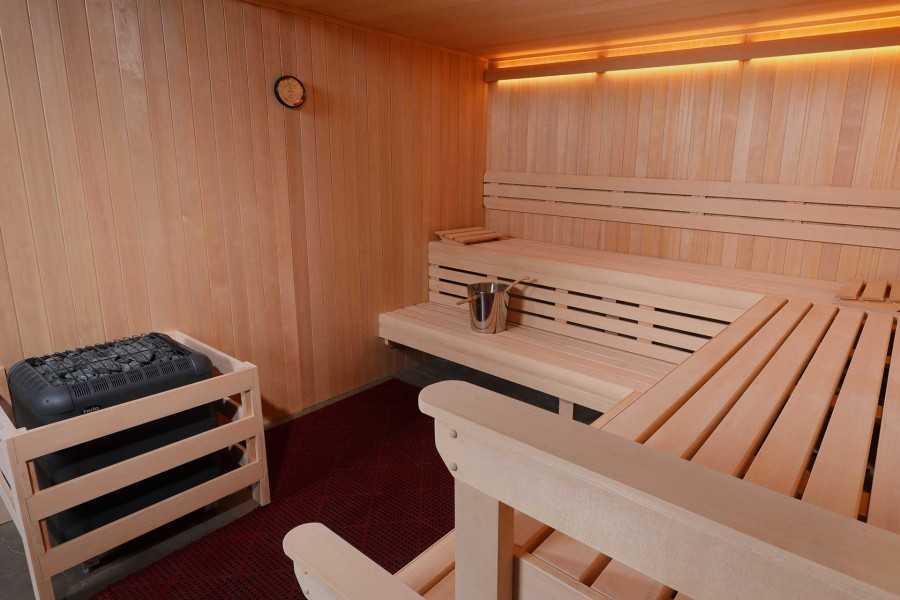

Особенность парной

Парная в бане – это одновременно самое жаркое и влажное помещение. То и другое существенным образом сказывается на требованиях к электропроводке.

ВАЖНО! Самый главный запрет – внутри стен и по их поверхности в парной не должно быть никакой проводки. Она вся делается снаружи этого помещения, а внутрь вводятся исключительно разъемы для подключения освещения.. Да, внутри парилки обычной бани из электрических приборов – только осветительные

А выключатели для ламп – снаружи

Да, внутри парилки обычной бани из электрических приборов – только осветительные. А выключатели для ламп – снаружи.

Чтобы провести провода через стену используются металлические гильзы. Это единственный допустимый случай использования металлических трубок внутри стен.

Никаких розеток внутри парилки, как вы видели выше, делать нельзя. Силовые установки типа электропечи – в следующей главе.

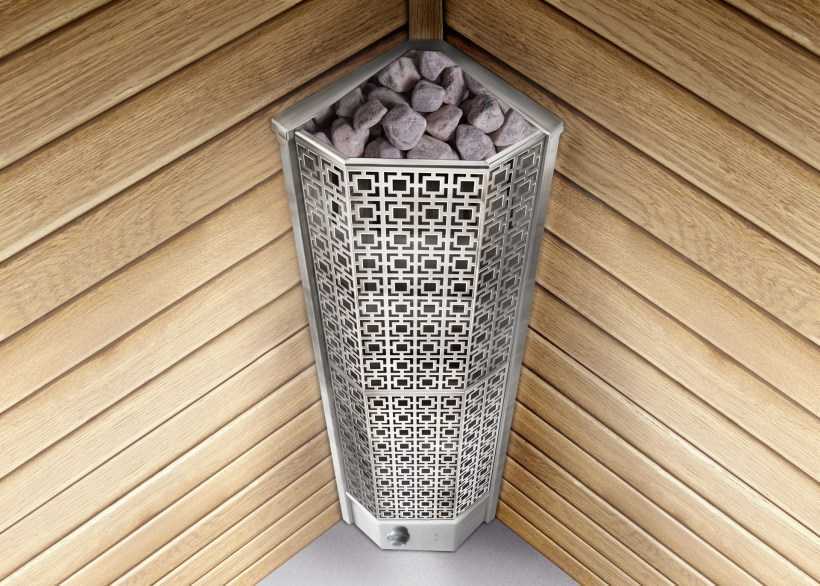

Особенность бани с электропечью

Электрика в бане с электропечью дополняется группой проводов, которые предназначены для силовых установок. В принципе, у вас может быть кирпичная или железная дровяная печка, но если вы поставите в бане стиральную машинку, то силовую группу создавать все равно придется – в нее входят все приборы за исключением осветительных.

ВНИМАНИЕ! Так как рассчитывать мощность печки следует из расчета 1-1,5 кВт на кубометр пространства, то мы получаем вполне приличную нагрузку даже для условной парной 2х2х2 метра – 8-12 кВт.

Обычно электропечи уже снабжены питающими шнурами с достаточной степенью защиты от высокой температуры. Поэтому достаточно просто вывести шнур питания за пределы парной и подключить к розетке (с заземлением!) в смежном помещении.

Помимо этого рекомендуется создать отдельный контур заземления для всего помещения парной, в которой установлена электропечь. Делается это на этапе строительства, во время работ с гидроизоляцией пола. На гидроизоляцию должна быть положена стальная сетка, а по периметру проложена стальная полоса. Позже полоса сваривается с сеткой и делается вывод на ноль электрощитка.

СОВЕТ! Если поставите дифавтомат на 30 мА в щитке, то можно подключать печь к сети напрямую. В противном случае вам понадобится устройство, которое будет отслеживать перегрев парилки или короткое замыкание.

Основные требования к созданию проводки в бане

Из-за наличия условий для передачи напряжения к человеку установлены особые требования к проводке в бане, поскольку рядом вода и источники воздействия на целостность проводов. Не забывайте о способности материалов к возгоранию, поскольку обычно бани создают из дерева оно может загореться в случае короткого замыкания где-то в сети.

Выделим перечень основных требований:

Вводной распределительный щиток рекомендуется монтировать в защищенной области строения – это может быть специальное место, выделенное для него, тамбур либо отделение для отдыха. Необходима установка дополнительного УЗО либо дифавтомата с чувствительностью на утечку тока менее, чем в 0,05 Ам на основе требований IP 44.

Если есть возможность используйте оборудование с защитой на уровне IP55, поскольку кабели, использующиеся для него обладают тремя жилами и собственным заземлением с изоляцией стойкой в температурном режиме от -40 до +130 по Цельсию.

Желательно применить неразъемную линию подачи электрического тока от щитка ко всем потребителям. Это очень удобно и возможно, поскольку баня обычно не обладает большими размерами. И это поможет избавиться от использования распределительных коробок.

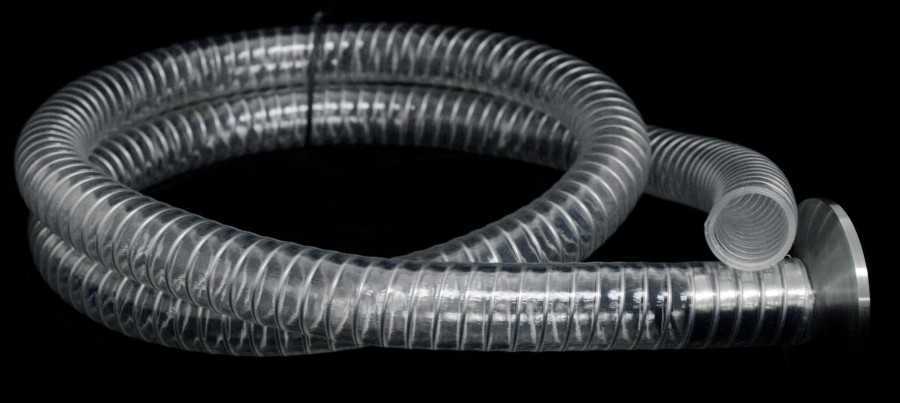

Рекомендуем монтировать провода в металлорукава либо огнеупорные версии гофры. Изоляцию разрешается создавать на основе невозгораемых материалов либо с эффектом самозатухания.

Элементы проводки закрепляются с помощью различных диэлектриков, а саморезы, шурупы либо гвозди полностью исключены.

Вся информация, касающаяся безопасности электропроводки в бане содержится в ПУЭ. Потратьте немного времени и изучите правила, поскольку в них раскрываются очень важные моменты способные облегчить процесс монтирования правильной электропроводки. Ознакомьтесь с фото проводки в бане чтобы вы знали, как она выглядит в правильных примерах.

Советы от профессионалов

Напоследок предлагаем вам взять на заметку несколько советов от специалистов, занимающихся монтированием электросистем различного типа:

• Под кабель-каналы подкладывайте огнеупорный материал, например, тонкую полосу листового асбеста.
• При работе внутри помещения используйте элементы с термоизоляцией.
• Укладывайте кабеля в гофру, выполненную из негорючего материала. Этим вы поможете предотвратить распространение огня при самовозгорании проводки.
• Обязательно устанавливайте металлическую пластину между деревянной стеной и выключателями/розетками — она послужит прекрасной защитой.

Прежде всего позаботьтесь о пожаробезопасности

Поскольку в современных банях зачастую используются мощные электроприборы, выбирайте для уличных работ жилы сечением не менее 16 миллиметров квадратных.

Мы рассмотрели схематически процесс укладки электропроводки своими руками. Теперь вы знаете, что это довольно трудоемкий процесс, требующий наличия определенных навыков и соблюдения ряда правил. Перед началом работ обязательно ознакомьтесь с ПУЭ. Будьте внимательны! Удачи!

Что нужно учитывать при составлении схемы электросистемы

Проводка в бане должна находится в специальной изоляции.

При составлении схемы электропроводки бани учитывают расположение электроприборов и других узлов. Их можно монтировать только в сухих помещениях. Это обусловлено правилами пожарной безопасности и тем, что коррозия на деталях будет образовываться меньше. Если прибор пластиковый, то его механизм все равно имеет металлические детали.

Есть приборы, на которых защита установлена производителями, поэтому их спокойно можно размещать в помывочной. К таким относятся современные душевые кабины, ванны с массажными системами, спа-оборудование и мн. другое.

Световые приборы для парной можно использовать только на металлической основе с защитной конструкцией из стекла. Монтируются светильники на стены отступив от потолка на 20 см.

Трансформатор проводящий электросистему в баню не превышает 220 вольт. В парилку, отделение для мытья распределять можно 12 вольт, которые проводят через стену. Это несколько разнится с нормативами ПУЭ, где сказано, что в опасных местах конструкции допустимо 42 вольта. Но это с учетом лампочки в 36 вольт, а в большинстве современных конструкции такие не используют.

Если в бане размещены стиральная или посудомоечная машинка, то следует выводить под них отдельную розетку с заземлением.Устанавливать их можно только на сухом месте. Если используется бак для нагревания горячей воды, то укладывают отдельный провод который идет отдельно от общей системы.

Защитная автоматика УЗО

По периметру конструкции монтируют контур системы заземления. В систему монтируется автомат аварийного отключения УЗО, либо, дифференциальную систему. Если установка автоматики по любым причинам невозможна, то монтируется Т220/12. Все защитные устройства должны быть спрятаны в гидроизолированный бокс.

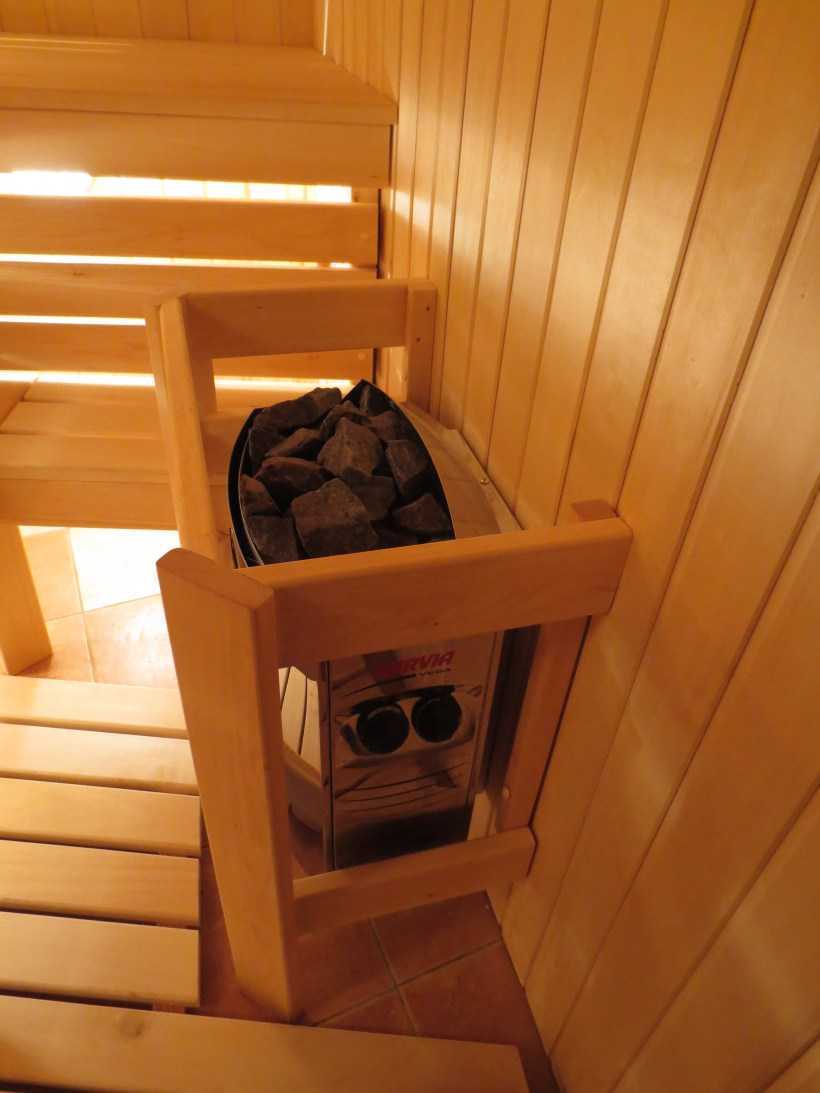

Электрокаменка в системе электроснабжения

Датчики для электрокаменки в бани можно использовать только низковольтные. Монтируют на поверхность стены, которая дальше всех размещена от каменки. Выбирают подходящее место и отмерив 1 м от пола приступают к установке. Щит для управления датчиками монтировать в парилке запрещено.

Электрокаменку подключают отдельно от основной системы, без розеток. Для этого от щитка кидается отдельный кабель, который подключают к тепло-генератору и делается отдельное заземление.

Проводить проводку к электрокаменки и лампочкам в парилке следует не ближе 0,8 м от дымоходной трубы и печи. При этом она нигде не должна изгибаться или скручиваться, только цельная в специальной гофре.

Лампы для бани

Каждый электроузел должен располагаться на стене, не в коем случае нельзя прятать их внутрь дерева.

Не стоит пользоваться для помывочной и парной простыми лапами. Люминесценция берется только с защитой в IP44 степени. Среди самых безопасных стоит выделить галогеновые лампы 12 вольт.

Проводку для парной лучше использовать из термостойкого материала, например марка SILFLEX Sif, одножильный со специальной силиконовой изоляцией.

В некоторых современных схемах свет в парильном отделение выполняют снизу, так нагрев будет меньше. Выглядит освещение привлекательно, так как выполняется точечными светильниками, например встроенными в нижнюю ступень полога.

Внутри конструкции полога проводку проводят дополнительно изолируя в металлические трубы.

Проверять проводку нужно раз в 2–3 года, лучше чаще. Срок годности проводки тоже следует учитывать: медный — до 20 лет, алюминиевый до 15 лет. А так как влажность и повышенные температуры в бани воздействуют на проводку агрессивно, то смело можно делить цифры на 2 и по истечении срока менять проводку полностью.

Даже наняв профессионала не стоит пускать дело на самотек, нужно контролировать весь процесс от и до. Только так проводка в бане будет безопасной и прослужит положенный срок.

Преимущества электрической модели

К преимуществам выбора электрической сауны следует отнести ряд плюсов:

1. Простота устройства.
2. Возможность использовать компактные по размерам помещения для обустройства конструкции.
3. Значительно суженый круг противопоказаний к использованию.
4. Отсутствие насыщенных водяных паров, что снижает риск развития в помещении грибковых колоний.
5. Достаточно большой выбор электрический установок, а также возможность смонтировать их самостоятельно.
6. Большое количество схем и качественно подготовленных чертежей для работы.

При возникновении трудностей мастер имеет возможность посмотреть обучающие видео-уроки по проведению строительных работ.

Электричество в бане: группы потребителей

Группы потребителей – это произвольные группы устройств, которые питаются током. Произвольными они являются потому, что от вашего выбора (или от выбора электрика) зависит, по какому признаку вы будете группировать устройства.

Есть два варианта:

• либо группировать по комнатам – все потребители комнаты отдыха, парилки, моечной, например;
• либо по однородности – все розетки, все светильники, все силовые установки.

СОВЕТ! Помечайте названия групп потребителей с помощью прикрепленных к проводам и надписанных ярлычков.

В наших схемах вы встретите деление на следующие группы: светильники, розетки и силовые установки.

Поясним, что в последнюю группу входят приборы с высоким потреблением электроэнергии. В бане это чаще всего электропечи и стиральные машинки.

Закупка кабелей и электрооборудования до начала монтажных работ

Если речь идет о том, как правильно провести проводку в бане, то все оборудование и кабели должны обладать высоким уровнем защиты от воздействия повышенной влажности и температуры. Обычно оборудование и материалы для подобных условий имеют класс защиты IP24, что защищает систему от воздействия частиц размером 1,25 сантиметра, а также от брызг воды.

Кабели в помещениях бани должны соответствовать определенным требованиям, если речь идет о парилке и моечной.

Рекомендуется использовать одну из следующих марок:

• ПВКВ;
• ПРКА;
• ПРКС;
• РКГМ (многопроволочный);
• ПМТК;
• OLFLEX HEAT 205 (одно- или многопроволочный).

Каждый из указанных кабелей с легкостью выдержит влажностную и температурную нагрузку в 180 градусов по Цельсию. Если же речь идет о том, как сделать электропроводку в бане (в комнате отдыха, тамбуре), то использовать можно стандартный кабель ВВГнг-LS или NYM. Опять же стоит напомнить, что нужно делать выбор в пользу медножильных кабелей. Их предельная нагрузка и сопротивление механическим нагрузкам значительно выше.

Чаще всего кабель по документам имеет сечение в 2,5 кв.мм., а по факту – 1,75 кв.мм. Соответственно он может перегреться и повлечь возникновение пожара. Когда речь идет о том, как правильно сделать проводку в бане, недопустимо экономить на кабелях, а ПУНП и ПУГНП имеет лишь бытовое назначение.

Защитные системы автоматического отключения (УЗО, автоматы и дифференциальный автомат) с учетом нагрузки, которая будет оказываться на электросеть в целом и на каждую из ее ветвей в отдельности. Каждая из установок должна быть отмечена на схеме с указанием параметров для них.

Особенностью работы таких установок является их автоматическое срабатывание на определенные параметры электрического тока в сети. Чувствительность установки к перегрузке может быть разных классов: от A до D. Соответствующая маркировка наносится на корпус выключателя.

Индивидуальные особенности:

1. Класс A – обладает наибольшей чувствительностью. Применяются такие установки в условиях, когда отключение электросети требуется осуществить за считанные миллисекунды и в быту они практически никогда не используются.
2. Класс B – годится для тех случаев, когда основные используемые приборы могут использоваться в условиях повышенной нагрузки какое-то время.
3. Класс С – самые популярные установки для бытовых условий. Автомат не сразу реагирует на перегрузку, а отключает подачу электричества лишь при серьезных нарушениях в работе системы. К примеру, при коротком замыкании.
4. Класс D – монтируется на основной линии, по которой электрическая энергия подается в здание. Выполняют такие установки рубль дублирующих, чтобы отключать подачу электрической энергии в случае отказа автоматов класса С.

Если речь идет о том, как провести свет в бане своими руками, то все осветительные приборы и розетки должны подбираться с учетом уровня безопасности (по ГОСТу должно быть значение IP-44 или IP-65). В комплекте с розетками должны обязательно присутствовать уплотнители из резины.

Все лампы должны быть защищены от воздействия влаги. Корпус светильника должен быть изготовлен из материалов, которые не подвергаются эффекту коррозии, а непосредственно лампа – из жаростойкого стекла с повышенной прочностью.

Не допускается использовать пластмассовые элементы и лампы дневного света, которые под воздействием температуры просто взрываются, за счет чего выделяются газы, вредные для человеческого организма. Лучше всего использовать оптоволоконную осветительную систему, которой не страшно воздействие высокой температуры и влажности.

В обмывочной и комнате для отдыха необходимо устанавливать светодиодные лампы, которые обладают достаточной мощностью и при этом отлично экономят электрическую энергию. Преимущество светодиодных осветительных приборов заключается в том, что они имеют напряжение от 3 до 12 вольт.

Какая мощность необходима, какие приборы необходимо учитывать

Прежде, чем говорить о мощности и силе тока дадим некоторые вводные определения и пояснения, что такое однофазное, трехфазное подключение, ноль и заземление.

Однофазное подключение

Любая электрическая цепь состоит из двух проводов: провод, по которому идет ток, называют фазовым или провод, по которому ток возвращается, называют нулевым. По одному проводу ток идет к потребителю электроэнергии (например к лампочке), а по другому возвращается обратно. Так работает однофазная сеть.

Схема однофазной цепи

Трехфазное подключение

Трехфазная цепь включает в себя три фазовых провода и один нулевой.

При трехфазной сети переменный электрический ток течет по трем проводам и возвращается по одному.

Схема трехфазной цепи:

Энергосбытовые организации подают переменный электрический ток именно по трехфазным сетям — так ток попадает в наши дома. Иногда трехфазная сеть может заводится прямо в дом. В большинстве домов подается однофазная сеть. Узнать, какая сеть подключена к вашему дому очень просто:

когда во входящем кабеле 2 или 3 провода, значит сеть однофазная

когда во входящем кабеле 2 или 5 проводов — трехфазная.

Заземление

В однофазной сети это третий провод , который не несет какой-либо нагрузки, а осуществляет предохранительную функцию. Задача этого провода заключается в том, что в случае короткого замыкания избыток тока по этому проводу уйдет в землю.

Схема заземления:

Рассчитать мощность электроприборов как раз необходимо для того, чтобы равномерно распределить их нагрузку по фазам. Следует учитывать также, что современные электрические приборы бывают достаточно большой мощности, которые могут создавать слишком высокую нагрузку для однофазной сети. Поэтому в зависимости от того, сколько и какой мощности электроприборы вы собираетесь подключать на своем участке, вы можете сделать выбор в сторону подключения однофазной либо трехфазной сети.

Преимущества трехфазной сети:

Возможность использовать большую мощность. Однофазная сеть рассчитана на суммарную мощность примерно 10 кВт, а трехфазная — до 30 кВт и выше. Пример: если от линии электропередач в ваш дом заходит 1 фаза, то при сечении входящего провода 16 кв.мм. суммарная мощность всех приборов может быть не более 14 кВт, а если 3 фазы — то 42 кВт.

Легко подключать электроприборы с трехфазным питанием, например, электроплиты.

Недостатки трехфазной сети:

Понадобится стабилизатор, так как при неравномерной нагрузке на одну из фаз, остальные фазы будут работать некорректно.

В щит необходимо встраивать специальное оборудование, рассчитанное именно на трехфазную сеть.

Рассчитываем мощность

На всех электроприборах (лампочках, электропечах и т.д.) указаны цифры:

первая цифра — напряжение (варианты: 12, 24 ,220, 380 В)

вторая цифра — мощность электроприбора (пишется кВт или к

Для расчета необходимого сечения провода воспользуйтесь предложенным примером из таблицы:

Пример для однофазного подключения на 220 В:

двухжильным проводом — фазная жила и нейтраль, или

трехжильным проводом — фазная жила, нейтраль, защитный проводник

Суммарная мощность приборов, кВт

Сила тока, А (Мощность(Вт) / Напряжение(В))

Примерное соотношение сечения провода и силы тока

Пример

Парилка: 1 лампа — 60 Вт

Душ: 1 лампа — 60 Вт

Предбанник: 1 лампа — 100 Вт

Комната отдыха: 1 лампа — 100 Вт

Холодильник: 200 Вт

Бойлер: 2000 Вт

Насос: 600 Вт

Итого: 3120 Вт

При напряжении в 220 В: Ток(А) = 3120 / 220 = 14,18 А

16А —1,5 кв.мм

25А —2,5 кв.мм

32А —4,0 кв.мм

40А — 6,0 кв.мм

В нашем примере по расчету достаточно провода с сечением 1,5 кв.мм.

Если вы не хотите вдаваться в формулы и справочники, то можно просчитать нужное сечение провода более упрощенно:

С учетом запаса мощности, на каждые 2 кВт мощности соответствует 1 кв.мм сечения провода. Однако, с повышением сечения это соотношение не является точным.

В нашем примере для 3,1 кВт будет соответствовать проводка с сечением . Однако, при выборе провода следует всегда делать расчеты с запасом примерно в 20—25 %. В нашем примере:

Мощность с запасом: 3120 х 1,25 = 3900 Вт

Сила тока: 3900 Вт / 220 = 17,73 А

Сечение провода: 2,5 кв.мм.

Как сделать внутреннюю проводку в бане?

Это этап отличается упрощенными монтажными работами. Но рекомендуем ознакомиться с правилами ПУЭ и учитывать любые нюансы чтобы проводка, оказалась, безопасной и пригодной для продолжительной эксплуатации.

Как это сделать:

• Необходимо правильно установить распределительный щиток;
• Вся разводка идет от распределительного щитка;
• Подключаются осветительные приборы;
• Монтируются необходимые розетки.
• Выполняется остальная часть указанная в схеме проводки.

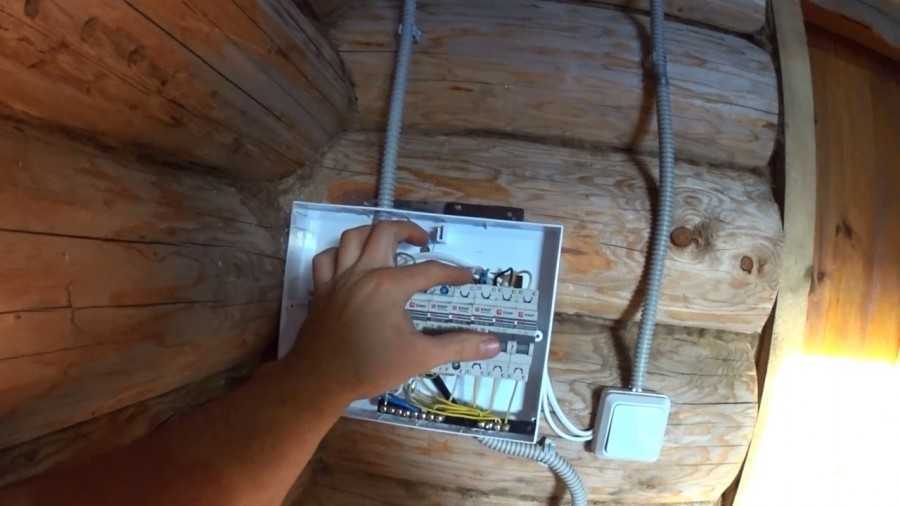

Очень важно осуществить правильную установку щитка. Опирайтесь на такие требования к его безопасности и работоспособности:

• Для него отводится место рядом с выходом из бани. Оно должно обладать отличной вентиляцией, упрощенным доступом и полноценным освещением;
• Устройство должно обладать корпусом на основе надежного материала с увеличенной защитой от воздействия влаги;
• Верхняя части распределительного щитка не может находится ближе, чем в 1,4 – 1,8 метра к полу.

Чтобы правильно создать разводку от самого щитка также необходимо придерживаться правил безопасности. Рассмотрим основные моменты без соблюдения, которых уровень безопасности будет сомнительным:

• Рекомендуем использовать однородный кусок кабеля без использования распределительных коробок;
• Если строение создано из дерева потребуется открытый тип проводки кабеля;
• Запрещено опираться на оболочку для проводов на основе ПВХ либо металлических труб;
• Разрешается монтировать кабеля по вертикали либо горизонтали, но нельзя перекручивать либо перегибать их в любых направлениях – они должны прокладываться ровно;
• Выключатели, различные розетки монтируются в тамбуре, отделении для отдыха. В парильной комнате или обмывочном отделении их монтирование запрещено;
• Жилы различных проводов можно соединять с помощью пайки либо сварки;
• Под печкой никакие провода никогда не прокладываются, поскольку это запрещено из соображений безопасности.

На основе этой информации вы сможете провести проводку своими руками внутри бани, а также и снаружи с условием наличия продвинутых навыков. Но мы рекомендуем не рисковать и нанять специалистов для выполнения всех этапов создания проводки, поскольку с электричеством не шутят.

Пошаговая инструкция монтажа проводки в гараже

Подготовительный этап

Все строительные работы по вырезанию штроб, разметке, пробиванию отверстий в стенах для кабеля, мест для установки розеток и выключателей. Глубина штробы выбирается индивидуально и будет зависеть: от толщины прокладываемого кабеля или провода в изоляции. Электропроводка должна проходить строго вертикально или горизонтально по стенам, а любой поворот осуществляется под прямым углом. Это правило касается как наружного, так и внутреннего типа монтажа кабельной продукции.

При имеющемся в помещении любом виде отопления нельзя, чтобы провод находился ближе 10 см от нагревающихся труб. Рекомендуется силами специалистов увеличить это расстояние до 25 см. Отверстие под розетки выполняются на расстоянии 0,6 м от пола, а выключатели – на высоте 1,5 м при расстоянии от косяка дверей не меньше, чем на 10-15 см. В отличие от квартир и жилых помещений, в гаражах выключатели освещения устанавливаются чаще всего в районе входных ворот или дверей.

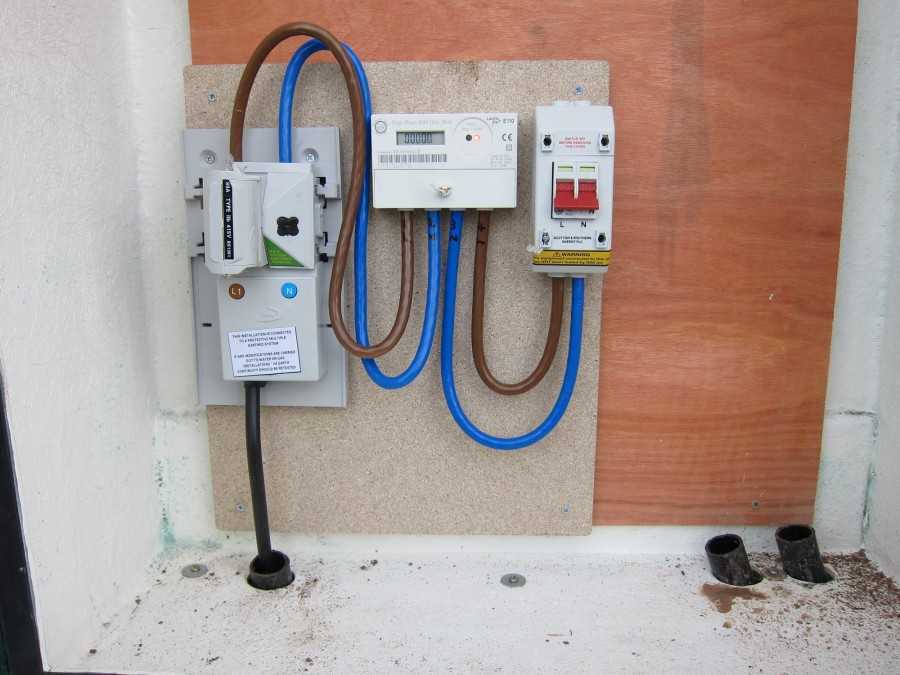

Установка электрощита

Корпус электрощита должен быть выполнен из диэлектрического материала, размеры которого зависят от габаритов всех устанавливаемых в нём автоматов, электросчетчика, УЗО, понижающего трансформатора для освещения ямы. В некоторых случаях электрощитовая делится на две части: щит с вводным автоматом, электросчетчиком и узел с автоматами подачи питания на отдельные группы потребителей (освещение, розетки и т. д.) с возможностью установки понижающего трансформатора 220/ 36 или 12 Вольт. После установки элемента учёта электроэнергии он пломбируется.

Прокладка наружной части электропроводки

Если гараж построен отдельно, то внешнюю часть проводки выполняют воздушным путём, рассчитав сечение кабеля, его длину от ближайшего распределительного пункта энергоснабжения. В случае реализации энергоснабжения гаража в кооперативе эту часть работ берет на себя администрация, прокладывая вводной кабель по стенам гаражей, в дальнейшем отвечая за их сохранность и техническое состояние. Основные требования к воздушной кабельной линии: высота над проезжей частью – не менее 6 м, над пешеходной зоной – 3,74, а ввод в помещение на высоте – не ниже 2,75 м.

Внутренняя проводка в гараже

Тип организации внутренней приводки зависит от типа электроснабжения: однофазное или трехфазное. Конечно, трехфазное напряжение более функциональное, так как даёт возможность подключения не только бытовых приборов, но профессиональной техники, рассчитанной на такое напряжение. Переход электрооборудования на однофазное снижает мощность данной техники.

Вся внутренняя проводка выполняется скрытым (с помощью штроб) или наружным способом (в металлической гофре). Выбор сечения токопроводящей жилы выполняется из расчёта используемой нагрузки по нижеприлагаемой таблице.

Напряжение 220 В	Напряжение 380 В
Сила тока, А	Мощность, кВт	Сила тока, А	Мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4,0	38	8,3	30	19,8
6,0	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8

Освещение смотровой ямы

Питание этих цепей выполняется от трансформатора, понижающего напряжение до безопасной для человека величины меньше 42 вольт. В качестве источников света рекомендуется применять светильники на основе светодиодов из-за их эффективности и экономичности, а также длительного ресурса использования.

Разводка розеточной сети

Основными требованиями являются надежная изоляция мест соединения и правильный расчет сечения кабеля в соответствии с величиной тока нагрузки. При использовании напряжения 220 вольт она выполняется двухжильным кабелем при использовании УЗО и трехжильным при организации электроснабжения розеток с контуром заземления.

Правильная организация заземления

Заземление имеет основную функцию – это защита человека от поражения электрическим током в случае пробоя изоляции оборудования и появления опасности на токопроводящем контуре. Реализация отдельного заземляющего контура в кооперативных гаражах проблематична, в отличие от помещений для автомобиля, расположенных возле частного дома. Заземляющий контур выполняется путем забивания металлических стержней в землю в форме треугольника, последующим их соединением друг с другом.

В качестве заземляющей шины используется металлическая полоса 40*1,5 мм, которая прокладывается непосредственно в гараж, где подключается к заземляющему проводнику.

Каким образом силовой кабель должен быть подведен к бане

Чтобы организовать электричество в бане необходимо его доставить по силовому кабелю от ближайшего источника электроэнергии. Существует два основных способа: воздушный и подземный. Быстрее и менее затратно, естественно, натянуть кабель по воздуху, но, если речь идет о безопасности, то стоит прокладывать его на глубине.

Если используется воздушный способ, то должны быть выдержаны следующие нормы:

• высота над автомобильной дорогой – 6 метров;
• над пешеходными участками – от 3,5 метра;
• при расстоянии от ближайшей опоры до бани более 25 метров должна быть установлена промежуточная опора;
• высота входного отверстия для кабеля, идущего к зданию, – от 2,75 метра.



При навесном способе монтажа используется самонесущий изолирующий провод (СИП-4) без несущего троса. Алюминиевые жилы данного кабеля в сечении имеют площадь 16 кв. мм. Количество жил зависит от того, на сколько фаз будет подсоединяться кабель. Существует двухфазный вариант на 2 и трехфазный – на 4 жилы.

Подводя кабель к стене бане, можно его закреплять на внешней стене здания, заложив предварительно в гофрированную трубку или кабель-канал из пластика. Вводить кабель напрямую запрещено, потому его стоит проводить через специальный бокс с автоматическим выключателем. Автомат подбирается так же с учетом количества подключаемых фаз на 2 или 4 полосы. С уличной стороны подводится СИП, а уже в помещении подключается нужный кабель.

Порог нагрузки, при которой срабатывает автомат, должен быть выше, чем у тех, что будут размещены внутри помещения. Через стену кабель должен быть проложен по металлической трубке с заземлением. Резиновая трубка при этом использоваться не может, поскольку через определенное время эксплуатации резина теряется свои антистатические свойства.

Еще один способ того, как провести электричество в бане, подразумевает прокладку силового кабеля по стальной трубе. Это не только надежнее, чем простое навешивание кабеля, но и эстетичнее. На фото и при визуальном осмотре трубка будет смотреться более эстетично.

Однако у этого способа имеется ряд условий:

• верхний конец трубы прогибается в форме полукольца, чтобы влага не попадала внутрь;
• нижний конец закрепляется так, чтобы она склонялась на 5-15 градусов в сторону улицы;
• поверхность трубы окрашивается, а в самой нижней ее точке просверливается отверстие для того, чтобы конденсируемая жидкость стекала на улицу;
• крепление к стене выполняется при помощи хомутов, а верхний конец вешается на стальную растяжку, закрепляемую сквозными болтами на крыше;
• на трубе должны быть приделаны (приварены) изолированные штырьки (накрытые колпачками), на которые и будет закрепляться кабель при помощи алюминиевой проволоки;
• на последнем этапе по металлической стойке пропускается вводной кабель того типа, что предусмотрен ПУЭ.

Высокая стоимость данного способа обуславливается тем, что используется более дорогой силовой кабель марки ВБбШв. Использовать вышеописанный провод для сауны и бани (СИП 4) нельзя, поскольку это запрещено ПУЭ. Его преимущество в том, что оболочка его называется бронированной из-за двойной оболочки с металлической оплеткой между слоями. Внутри оболочки спрятаны медные и обычно их четыре с сечением в 10 мм. кв. каждая.

Выполняется укладка следующим образом:

1. Вырывается траншея глубиной 0,7-1,2 метра.
2. На дно насыпается песчаный слой в 10 сантиметров толщиной.
3. Затем укладывается сам кабель и просыпается песком.
4. Поверх насыпи можно уложить кирпичный слой, который обеспечит механическую защиту кабелю.
5. Для вертикального размещения кабеля следует использовать трубки и уголки из металла. Горизонтально их размещать нельзя, поскольку в полостях будет скапливаться конденсируемая влага.
6. Вводить кабель необходимо по аналогии с воздушным типом монтажа.

Стадия расчетов и подготовки к началу монтажных работ

После того как проводка для бани и сауны представлена в виде схемы, а также учтены все параметры и особенности соединений, необходимо начать стадию расчетов. На этом этапе выбираются сечения, которые будет иметь каждый термостойкий кабель для бани в парилке и других помещениях. Затем подбираются параметры автоматических выключателей и розеток.

Определить сечение кабелей, из которых будет состоять электропроводка в бане из сруба или кирпичной постройке, можно только после того, как будет известна планируемая предельная нагрузка на эту самую систему. Для этого нужно изучить документацию всех электроприборов, которые планируется использовать в бане.

В документах необходимо искать параметр их мощности в ваттах и киловаттах, а затем получать совокупное значение. Подбирая сечение кабелей и предельную нагрузку на систему нужно рассчитывать с запасом в 20-25%, учитывая даже те устройства, которые использоваться будут крайне редко.

После того как предельная нагрузка на систему определена (значение должно быть представлено в ваттах) ее нужно разделить на значение напряжения в сети (представлено в вольтах). Полученное значение (в амперах) – это сила тока в сети. По данному параметру и подбирается сечение кабеля, посредством которого будет организована проводка в парной и других помещениях бани.

Выбирается сечение кабеля с упором на силу тока потому, что при несоответствии значений этих двух параметров между собой будет возникать перегрев кабеля. Последствием может стать возгорание кабеля с распространением огня по всей бане.

Подбираются параметры примерно следующим образом:

• 16 ампер – 1,5 кв.мм;
• 25 ампер – 2,5 кв. мм;
• 32 ампер – 4 кв. мм;
• 40 ампер – 6 км. мм.

При желании можно отказаться от такого соотношения. Проще всего будет на каждые 2 киловатта мощности добавлять по 1 кв. мм к сечению кабеля.

Указанные выше значения подбирались для кабелей с медными жилами. Если речь идет о том, как провести проводку в бане, то в помещении могут быть использованы кабели исключительно с медными жилами. Алюминиевые сердечники крайне небезопасны для использования, поскольку высок риск возгорания и короткого замыкания.

Подбирая сечение проводов на отдельные линии электрической сети, стоит пользоваться тем же принципом. По стандарту кабеля в 4 кв.мм. сечением хватает для подачи электрического тока на распределительный щиток, а 2,5 кв.мм. – может быть использован для подключения остальных элементов. Разумеется, для более мощных электрических приборов нужно увеличить сечение минимум до 4 кв.мм.

При монтаже необходимо соблюдать правила соединения кабелей: меньшее сечение к большему сечению. Если не придерживаться правила, то в местах неправильного соединения может возникнуть чрезмерный нагрев кабеля, что является прямым нарушением пожарной безопасности.

После того как были определены сечения кабелей нужно подобрать наиболее оптимальные автоматы, которые будут безопасны и рациональны в эксплуатации. Самый мощный автомат устанавливается в начале цепи для общего управления ею. Установки послабее используются на линиях цепи.

Рассчитывается мощность автомата по той же схеме, что и сечение энергокабелей. К примеру, если было вычислено значение в 20 ампер, то установка должна выдерживать не менее 25 ампер, а еще лучше – 32 ампера. Предельная нагрузка линейных автоматов выбирается в соответствии с тем, какова нагрузка самого слабого из подключаемых к линии устройств. К примеру, если линия запитывает всего одну 60-ваттную лампочку, то автомат мощностью в 25 ампер для нее просто не нужен.

В бане влажностный режим неприемлем для использования электрической сети без устройства защитного отключения (УЗО). Установка предусмотрена к использованию нормами ПУЭ. По нормам ПУЭ необходимо, чтобы достигалось значение мощности установки в 10-16 миллиампер.
