Организация полноценных коммуникаций в гараже превращает обычный склад в функциональную мастерскую или комфортную зону для обслуживания авто. Обычно такие работы занимают от 10 до 14 дней при самостоятельном монтаже. Стоимость материалов варьируется от 15 до 50 тысяч рублей в зависимости от сложности системы. Правильно спланированные коммуникации в гараже обеспечивают безопасность и удобство эксплуатации помещения в любое время года.
Техническая оценка и подготовка
Перед началом работ необходимо оценить технические возможности участка. Я всегда начинаю с проверки доступности точек подключения к общей сети или определения места под септик. Важно обладать базовыми навыками работы с электроинструментом и пониманием принципов сантехники. Сезонность играет ключевую роль: прокладку труб в земле лучше проводить летом или ранней осенью, пока почва не промерзла. Ошибки в планировании на этом этапе приведут к лишним затратам и переделкам.
Перечень необходимых материалов
Для качественного монтажа потребуется набор надежных комплектующих. Я рекомендую выбирать материалы с запасом по прочности, так как гараж — это зона повышенных нагрузок.
- Кабель ВВГнг (сечение 2.5 мм² для розеток, 1.5 мм² для света)
- Полипропиленовые трубы для водопровода
- ПВХ трубы для организации слива
- Автоматические выключатели и УЗО
- Распределительные коробки и подрозетники
- Вспененный полиэтилен для утепления труб
- Греющий кабель для защиты от промерзания
- Силиконовый герметик и сантехническая лента
| Материал | Расход (примерно) | Средняя цена за ед. | Где купить |
|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 30-50 м | 110 руб/м | Строительный гипермаркет |
| Труба полипропилен 20мм | 10-20 м | 80 руб/м | Сантехнический магазин |
| Труба ПВХ 50мм (слив) | 5-10 м | 250 руб/м | Строительный гипермаркет |
| Щиток на 6-8 модулей | 1 шт. | 1200 руб | Электрический магазин |
| Утеплитель труб (трубка) | 10-20 м | 60 руб/м | Строительный гипермаркет |

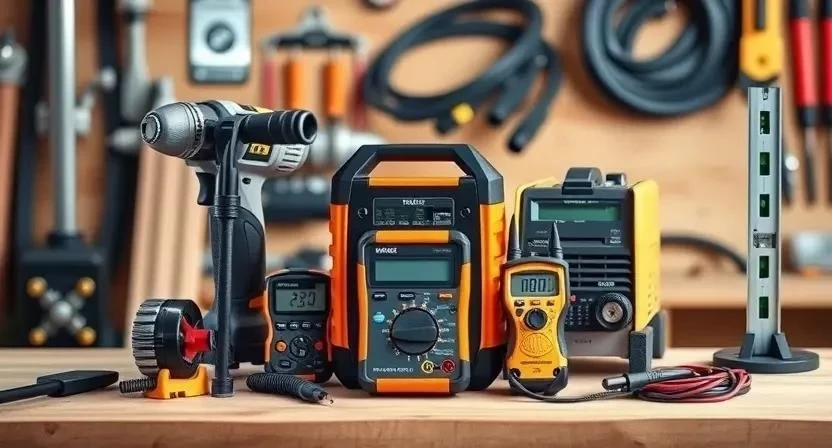

Инструментарий для монтажа
Правильный подбор инструментов ускоряет процесс и гарантирует точность соединений. Некоторые позиции можно взять в аренду, чтобы не переплачивать за оборудование, которое понадобится один раз.
| Инструмент | Назначение | Статус | Вариант аренды |
|---|---|---|---|
| Перфоратор | Сверление бетона, штробление | Обязательно | Да (суточная аренда) |
| Штроборез | Создание каналов под кабель и трубы | Желательно | Да (рекомендуется) |
| Паяльник для труб | Сварка полипропилена | Обязательно | Да |
| Мультиметр | Проверка напряжения и цепи | Обязательно | Нет (дешевый в покупке) |
| Уровень (пузырьковый) | Контроль уклонов и вертикалей | Обязательно | Нет |
Первичная подготовка гаража
Сначала помещение нужно полностью очистить от хлама и пыли. Я тщательно защищаю стены и пол полиэтиленом в зонах, где не будет проводиться монтаж. После этого приступаю к разметке. Отмечаю маркером места установки всех розеток, выключателей, кранов и сливных отверстий. Важно учитывать эргономику: розетки должны быть там, где будет стоять верстак или зарядное устройство для аккумулятора.
Работа с поверхностями стен и пола
Процесс подготовки поверхности начинается со штробления. Прорезаю каналы в стенах под электрику и трубы, используя штроборез, чтобы края были ровными. В фундаменте и полах сверлю отверстия для ввода магистралей. После сверления обязательно обрабатываю зоны примыкания грунтовкой. Это улучшит адгезию при последующем заполнении штроб раствором и предотвратит появление трещин в местах прохода труб через бетон.
Этапы проведения коммуникаций
Монтаж выполняю строго по плану, чтобы не пришлось переделывать уже готовые узлы. Я рекомендую вести дневник работ, фиксируя фактическое положение скрытых труб.
- Проектирование схемы. Рисую детальный план расположения всех точек. (Время: 3 часа)

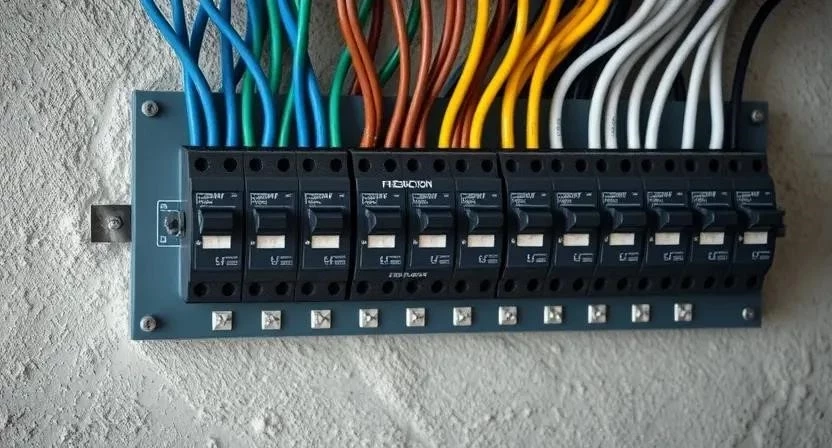

- Монтаж электроснабжения. Завожу основной кабель в помещение, устанавливаю распределительный щиток. (Время: 6 часов)
- Разводка электрики. Прокладываю кабель ВВГнг к розеткам и светильникам через коробки. (Время: 8 часов)
- Устройство заземления. Забиваю контур заземления и подключаю его к щитку. (Время: 5 часов)
- Прокладка водопровода. Монтирую полипропиленовые трубы от ввода до смесителя. (Время: 7 часов)
- Защита от промерзания. Оборачиваю трубы утеплителем и монтирую греющий кабель. (Время: 4 часа)

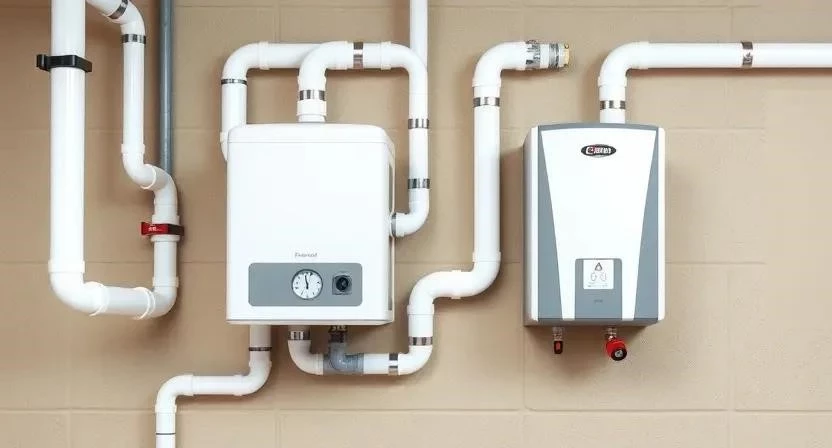

- Установка сантехники. Монтирую водонагреватель и смеситель в рабочей зоне. (Время: 5 часов)

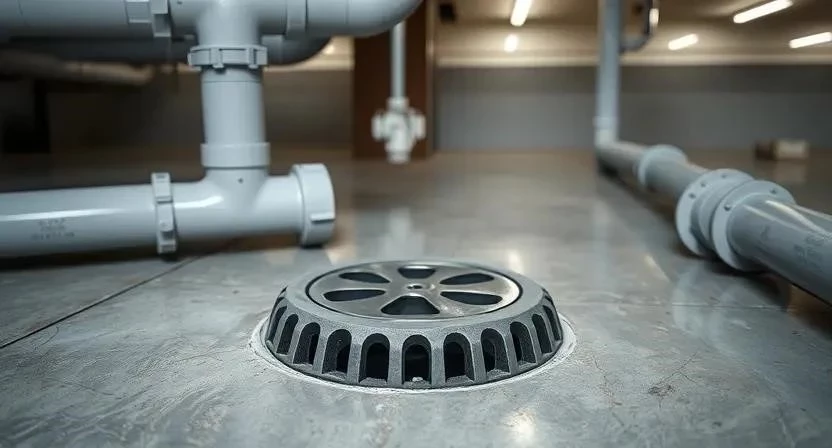

- Организация слива. Устанавливаю трап в полу с соблюдением уклона. (Время: 6 часов)
- Подключение канализации. Соединяю слив с септиком или общей сетью с помощью ПВХ труб. (Время: 8 часов)
- Герметизация. Запениваю и замазываю герметиком все проходы через стены и пол. (Время: 4 часа)
- Тестирование. Запускаю воду под давлением, проверяю щиток под нагрузкой. (Время: 3 часа)
- Финальная отделка. Заделываю штробы, устанавливаю розетки и выключатели. (Время: 8 часов)
| Этап работ | Время выполнения | Ключевая особенность |
|---|---|---|
| Электрика | 19 часов | Соблюдение норм ПУЭ |
| Водопровод | 16 часов | Герметичность стыков |
| Канализация | 18 часов | Правильный уклон 2-3 см/м |
| Отделка/Тесты | 11 часов | Проверка на протечки |
Я сам когда-то сэкономил на утеплителе труб, и первая же зима превратила мой водопровод в ледяную глыбу. Теперь я всегда использую комбинированный метод: утеплитель плюс греющий кабель.
Технические тонкости и стандарты
Температурный режим в гараже часто нестабилен, поэтому выбираю только морозостойкие материалы. Трубы в земле закладываю ниже уровня промерзания почвы (обычно 1.5-1.8 метра). Электрику веду согласно ПУЭ: использую кабель с индексом «нг» (не поддерживающий горение) и обязательно ставлю УЗО для защиты от утечек тока в сыром помещении.
- Соблюдайте уклон канализации строго 2-3 см на каждый метр трубы.
- Используйте только медный кабель сечением не менее 2.5 мм² для силовых линий.
- Устанавливайте все электроприборы на высоте не менее 1 метра от пола.
- Проверяйте плотность прилегания греющего кабеля к трубе.
- Обеспечьте вентиляцию в местах прохода труб через стены.
Типичные промахи новичков
Многие забывают про заземление, полагаясь на «старый метод» с батареей, что смертельно опасно. Другая ошибка — использование слишком тонкого кабеля, который начинает греться при включении сварочного аппарата. Часто прокладывают трубы без утеплителя или делают слишком крутой уклон канализации. Однажды я перепутал уклон трубы слива, сделав его слишком резким, из-за чего вода уходила быстрее твердых отходов, и пришлось всё переделывать.
Смета и финансовые расчеты
Стоимость зависит от выбранного сегмента материалов. Я подготовил таблицу для сравнения, чтобы было проще планировать бюджет.
| Сегмент | Материалы | Работа мастера | |
|---|---|---|---|
| Эконом | 15 000 руб. | 20 000 руб. | 35 000 руб. |
| Средний | 30 000 руб. | 35 000 руб. | 65 000 руб. |
| Премиум | 60 000 руб. | 50 000 руб. | 110 000 руб. |
При самостоятельном монтаже экономия составляет от 20 до 50 тысяч рублей. Помню, как я прокладывал электрику и решил сделать запас по сечению кабеля — в итоге спокойно подключил мощный компрессор без просадки напряжения.
Эксплуатация и консервация
После завершения работ важно следить за системой. Перед началом зимнего сезона я всегда проверяю все соединения на предмет микротрещин. Если гараж не отапливается, воду из системы нужно полностью сливать через специальный сливной кран в самой низкой точке. Раз в полгода проверяю работоспособность автоматов в щитке, нажимая кнопку «Тест» на УЗО.
Другие способы организации систем
Если полноценный подвод коммуникаций невозможен, существуют альтернативы:
- Беспроводное LED-освещение на аккумуляторах
- Накопительные баки для воды с ручным насосом
- Локальные станции биологической очистки (Лос)
- Использование переносных моек высокого давления
- Установка автономных солнечных панелей для света
- Сбор дождевой воды в резервуары для технических нужд
- Использование химических септиков для малых объемов
Ответы на популярные вопросы
Какое сечение кабеля выбрать для гаража?
Для освещения достаточно 1.5 мм², а для розеток обязательно используйте 2.5 мм². Это позволит подключать электроинструмент без риска перегрева проводки.
Какой допустимый уклон труб канализации?
Оптимальный уклон для трубы диаметром 50 мм составляет 3 см на 1 метр длины. Слишком малый уклон приведет к засорам, слишком большой — к быстрому уходу воды.
Можно ли подключиться к общему водопроводу?
Да, но потребуется разрешение от водоканала и установка отдельного счетчика. В противном случае используйте накопительный бак.
Какой насос лучше выбрать для слива?
Рекомендую насосы с измельчителем, если в слив может попасть мелкий строительный мусор или стружка.
Меры безопасности: При работе с электричеством всегда отключайте вводной автомат. Используйте диэлектрические перчатки и защитные очки при сверлении бетона. Работа с химическими герметиками требует проветривания помещения и использования респиратора. Никогда не прокладывайте кабель рядом с трубами отопления или горячей водой.
