Организация автоматического въезда требует точных расчетов веса створки и проверки геометрии проема. Ошибка в подборе мощности двигателя может привести к его перегреву уже через месяц интенсивной эксплуатации. Весь процесс монтажа занимает от двух до трех рабочих дней при наличии необходимых навыков. Правильно подобранная автоматика для ворот обеспечит комфортный и бесперебойный доступ на участок на долгие годы.
Что стоит учесть перед началом работ
Прежде чем закупать оборудование, я всегда начинаю с тщательной оценки конструкции. Нужно точно знать вес каждой створки и понимать, как именно они открываются. Если геометрия ворот нарушена, даже самый дорогой привод быстро выйдет из строя из-за избыточной нагрузки. Также проверьте наличие возможности подвода электричества к месту установки блока управления. Вам потребуются базовые навыки работы с электроинструментом и понимание принципов электротехники, чтобы не допустить короткого замыкания.
Необходимый набор комплектующих

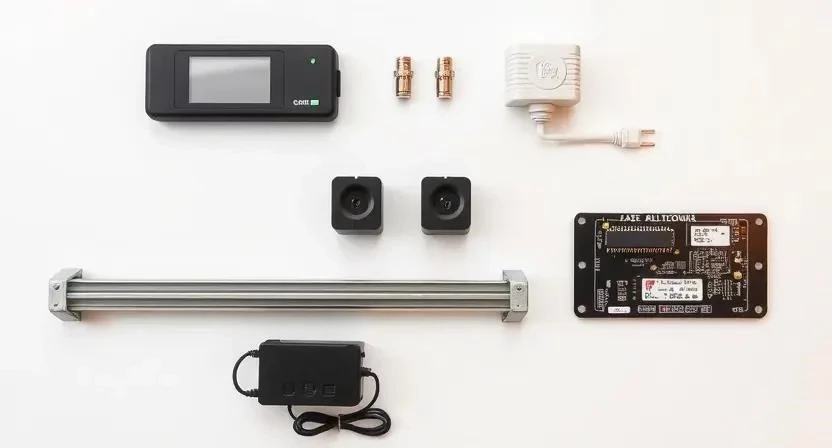

Для качественной автоматизации вам понадобится не только сам двигатель, но и сопутствующие элементы. Я рекомендую покупать готовые комплекты, так как это гарантирует совместимость всех узлов. В стандартный набор обычно входят следующие позиции:
- Основной блок привода (электропривод);
- Зубчатая рейка (для откатных моделей) или рычаги (для распашных);
- Блок управления с электронной платой;
- Пульты дистанционного управления;

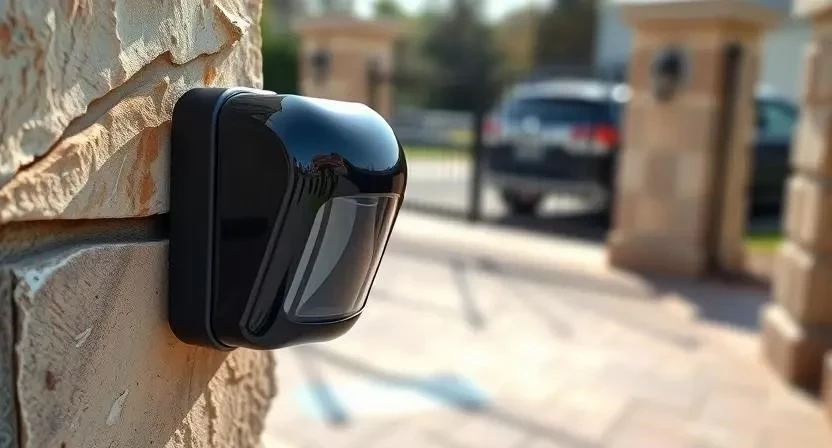

- Фотоэлементы для контроля препятствий;
- Монтажные пластины и кронштейны;
- Кабель питания с защитной оболочкой;
- Гофрированная труба для прокладки проводки;
- Анкерные болты и крепежные элементы;
- Датчики безопасности и концевые выключатели.
Ниже приведена таблица с примерным расходом и стоимостью материалов для стандартного комплекта:
| Материал | Количество | Расход на м2/ед. | Примерная цена (руб.) | |
|---|---|---|---|---|
| Привод (комплект) | 1 шт. | 1 комплект | 25 000 | 25 000 |
| Зубчатая рейка | 4 м | 0.5 м на погонный метр | 1 500/м | 6 000 |
| Кабель (ВВГ) | 20 м | по длине трассы | 80/м | 1 600 |
| Гофра ПНД | 20 м | 1 шт. на кабель | 40/м | 800 |
| Расходники (болты, смазка) | 1 набор | комплект | 2 000 | 2 000 |
Инструментарий для монтажа
Подготовить рабочий инструмент нужно заранее, чтобы не прерывать процесс из-за отсутствия одной маленькой отвертки. Я делю инструмент на обязательный и вспомогательный. Обязательно проверьте исправность всего оборудования перед выходом на объект.
- Перфоратор с набором буров;
- Набор гаечных ключей и головок;
- Уровень (желательно лазерный);
- Отвертки разных типов (крестовая, шлицевая);
- Мультиметр для проверки напряжения;
- Инструмент для зачистки и обжима кабеля;
- Шуруповерт;
- Молоток и рулетка.
Сводная таблица по инструментам:
| Инструмент | Назначение | Статус | Примерная цена (руб.) |
|---|---|---|---|
| Перфоратор | Бурение отверстий в бетоне | Обязательно | 8 000 |
| Уровень | Проверка горизонта и вертикали | Обязательно | 1 500 |
| Мультиметр | Замер напряжения и прозвонка | Обязательно | 1 200 |
| Набор ключей | Затяжка болтовых соединений | Обязательно | 2 000 |
| Шуруповерт | Сборка кронштейнов | Желательно | 4 500 |
Организация рабочего пространства
Первым делом необходимо очистить зону будущей установки от строительного мусора, травы и камней. Если рядом есть припаркованные автомобили или ценные вещи, их нужно защитить пленкой или убрать подальше. Подготовьте место под блок управления: оно должно быть сухим и иметь доступ к электросети. Важно заранее проложить кабель в траншее, если питание подводится из дома, чтобы не перекапывать всё после монтажа привода.
Подготовка поверхности и основания

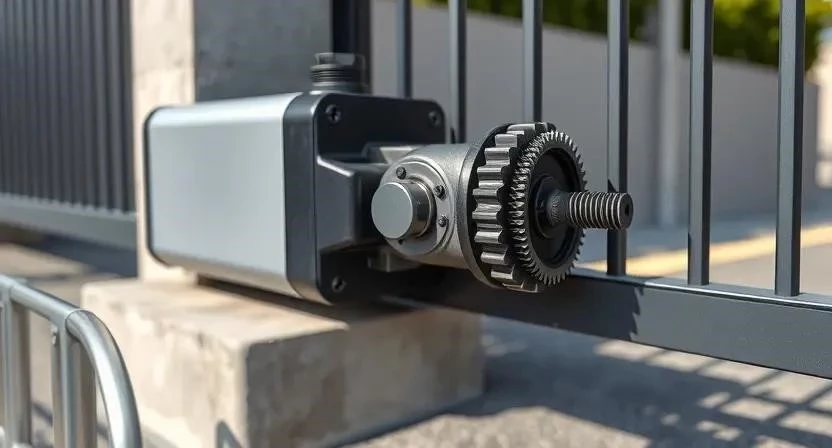

Особое внимание уделите основанию, на котором будет стоять привод. Оно должно быть идеально ровным и жестким, иначе вибрации от работы мотора со временем расшатают крепления. Я однажды забыл проверить уровень основания, и из-за перекоса в 3 градуса мотор начал работать с перегрузкой, что привело к поломке шестерни. Если основание мягкое, потребуется заливка небольшого бетонного фундамента. Саму раму ворот нужно очистить от ржавчины металлической щеткой и обязательно загрунтовать места будущих креплений, чтобы избежать коррозии под анкерами.
Пошаговая инструкция по установке
Процесс установки требует последовательности. Не пытайтесь перепрыгивать через этапы, иначе система не будет работать корректно. Соблюдайте технику безопасности: при работе с электричеством всегда отключайте питание в щитке.
Важно: При монтаже фотоэлементов я понял, что их нужно выставлять строго по одной линии, иначе они будут постоянно «слепнуть» из-за малейшего смещения.
| Этап работ | Время (мин) | Особенности |
|---|---|---|
| 1. Разметка мест установки | 30 | Используйте уровень и шнурку |
| 2. Монтаж основания | 120 | Бетон должен набрать прочность |
| 3. Установка блока привода | 40 | Тщательная затяжка анкеров |
| 4. Монтаж рейки/рычагов | 60 | Соблюдение параллельности |
| 5. Подключение питания | 45 | Обязательное заземление |
| 6. Установка датчиков | 30 | Проверка прямой видимости |
| 7. Монтаж концевиков | 20 | Настройка точек остановки |
| 8. Сборка схемы управления | 40 | Проверка контактов |
| 9. Первый запуск | 20 | Тест в ручном и авто режимах |
| 10. Программирование | 20 | Привязка пультов |
| 11. Финальная регулировка | 20 | Проверка зазоров |
Технические нюансы эксплуатации
Не забывайте учитывать температурный режим: для регионов с суровыми зимами выбирайте приводы с подогревом платы или используйте специализированную низкотемпературную смазку. Обращайте внимание на класс защиты корпуса (IP) — для уличных условий он должен быть не ниже IP44. По моему опыту, использование качественного медного кабеля сечением 3х2.5 вместо дешевого алюминия экономит кучу нервов при первом запуске, так как исключает просадки напряжения. Также убедитесь в полной совместимости типа привода с вашим типом ворот (откатные или распашные).
Типичные ошибки при монтаже
Часто новички допускают ошибки, которые стоят дорого. Вот основные из них:
- Неправильный расчет мощности (мотор слишком слабый для веса ворот);
- Перекос зубчатой рейки относительно шестерни привода;
- Отсутствие качественного заземления, что ведет к выгоранию электроники;
- Игнорирование датчиков безопасности (ворота могут закрыться на машину или человека);
- Использование слишком тонкого кабеля, что вызывает падение напряжения.
Расчет стоимости проекта
| Категория комплекта | Стоимость оборудования (руб.) | Стоимость работ (руб.) | |
|---|---|---|---|
| Бюджетный | 15 000 | 0 (своими руками) | 15 000 |
| Средний | 45 000 | 10 000 (мастер) | 55 000 |
| Премиум | 120 000 | 25 000 (фирма) | 145 000 |
Если вы решите делать всё самостоятельно, вы сэкономите на услугах монтажников, но заложите в бюджет покупку расходных материалов и аренду спец-инструмента, если его нет в наличии.
Содержание системы после установки
Чтобы автоматика служила долго, за ней нужно следить. Регулярно проводите смазку подвижных механизмов и зубьев рейки. Раз в полгода проверяйте затяжку всех болтовых соединений, так как вибрация может их ослабить. Не забывайте вовремя менять батарейки в пультах управления, чтобы не оказаться перед закрытыми воротами в непогоду. Также полезно раз в год проверять состояние фотоэлементов на предмет загрязнения пылью или паутиной.
Сравнение различных типов приводов
Существует несколько основных вариантов автоматизации. Выбор зависит от конструкции ваших ворот и бюджета.
| Тип привода | Мощность | Тип ворот | Применение |
|---|---|---|---|
| Рычажный | Средняя | Распашные | Малые и средние створки |
| Линейный | Высокая | Распашные | Тяжелые створки |
| Реечный (откатный) | Очень высокая | Откатные | Самый популярный вариант |
| Гидравлический | Экстремальная | Промышленные | Тяжелые промышленные ворота |
Вопросы и ответы
Как работают ворота при отключении электричества?
Большинство приводов имеют ключ разблокировки, который позволяет перевести систему в ручной режим.
Можно ли установить автоматику на старые ворота?
Да, если их геометрия позволяет и створки ходят плавно без заеданий.
Какой бренд лучше выбрать?
Рекомендую смотреть в сторону проверенных европейских или качественных азиатских брендов с хорошей сервисной поддержкой.
Нужно ли защищать блок управления от влаги?
Да, даже если у него высокий класс IP, лучше размещать его в сухом месте или в защитном боксе.
Как часто нужно смазывать рейку?
Оптимально — один раз в сезон или чаще, если ворота стоят под открытым небом в пыльной зоне.
Может ли автоматика сгореть от грозы?
Да, поэтому крайне важно наличие качественного заземления и, желательно, использование сетевых фильтров.
Сколько времени служит такой привод?
При правильном уходе и соблюдении нагрузок — от 7 до 12 лет.
