Геодезический купол своими руками

Проекты и особенности планировки домов купольного типа

Необычный, креативный, нестандартный – первые мысли, возникающие в голове человека при виде купольного дома. Тем не менее абсолютно все строения подчиняются архитектурным правилам.

Входная группа

Входная группа – важный архитектурный элемент частного дома

Входная дверь приглашает войти гостей и обитателей, привлекает внимание, украшает фасад

В сферическом доме установить входную дверь непросто. Удаление связей под проём не влияет на жёсткость геодезического каркаса, в стратодезическом куполе проёмы подлежат усилению. Основную проблему представляет вписание прямоугольной формы в изогнутую поверхность.

Существует три решения входной группы:

• устройство тамбура на входе в дом;
• удаление сегментов каркаса с запасом. После установки дверного косяка пустоты заполняют укороченными рёбрами, жёстко фиксируя входную дверь;
• заказ изготовления индивидуальной двери, повторяющей форму стены.

Козырёк над дверью не только защищает от дождя, солнца, но и обрамляет дверь. Колонны, поддерживающие козырёк, придадут входной группе продуманный, законченный вид.

Организация пространства

Планировка сферического дома будет отличаться от привычной, но позволит воплотить самые нестандартные дизайнерские фантазии.

Все перегородки выполняются из лёгких материалов: гипсокартонных листов, древесных плит по металлическим профилям или деревянному брусу.

В планировке этажа центральное место занимает общая проходная комната, остальные помещения располагают сегментарно по кругу.

По центру располагают:

• гостиные, кухни, столовые;
• проходное помещение без назначения;
• коридор.

Общее помещение будет связано дверями с остальными комнатами.

Если в доме больше одного этажа, по центру хорошо смотрится винтовая лестница, подчеркивая круглую форму строения. На втором этаже традиционно размещают спальни, индивидуальные помещения, кабинеты, библиотеки. Устроив в центре купола даже небольшой участок остекления, получают источник света днём и  настоящее звёздное небо ночью.

При нехватке места соединяют переходами два или три купола. Для летнего отдыха по кругу пристраивают открытые террасы. Остеклённая веранда увеличит площадь дома.

Входная дверь отделяется тамбуром для предотвращения потери тепла зимой и сохранения микроклимата летом.

Размеры и способ соединения

Поле «размеры и способы соединения» позволяет задать размеры сферы и выбрать способ соединения ребер купола. Параметры поля:

«Радиус сферы, м

» — задается радиус сферы.

В выпадающем списке можно выбрать следующие варианты соединений:

• «Piped» — способ соединения с использованием коннекторов. При выборе данного способа соединений появляется дополнительное поле, в котором можно задать диаметр трубы, составляющей коннектор.
• «GoodKarma» — безконнекторный способ соединения, при котором каждое ребро составляют два бруса. При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки.
• «Semikone» — безконнекторный способ соединения, при котором каждое ребро составляют два бруса.
• «Cone» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса.
• «Joint» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса. При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки. Способ «Joint» не доступен для купола в форме фулерена.
• «Nose» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса. Возможность выбора данного способа соединения предусмотрена только для купола в форме фулерена. Чтобы данный способ соединения появился в списке вариантов соединения, нужно предварительно задать форму купола в виде фулерена в поле «Фулерен» в разделе «Исходные данные». Для этого в поле «Фулерен» нужно выбрать один из вариантов: «Вписанный» или «Описанный». При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки.

Для всех способов соединения рёбра у основания купола состоят из одного бруса.

Результаты измерений

Содержимое блока «результаты измерений» становится видимым при щелчке по заголовку этого блока «результаты измерений».

Название каждого поля отвечает само за себя.

В блоке «Размеры» указано количество размеров и количество самих элементов:

«Грани» — первое число указывает количество размеров, второе число показывает количество граней. На схеме грани одного размера показаны одним цветом.

«Ребер» — первое число указывает количество размеров, второе число показывает количество рёбер. На схеме рёбра одного размера показаны одним цветом и обозначены одинаковыми буквами.

«Вершин» — первое число указывает количество вершин к которым подводятся разные рёбра без учета того, что к вершинам у снования подводится меньше рёбер. Второе число показывает количество вершин.

Минусы

Среди недостатков домов куполообразной формы можно выделить следующие:

• Расчет купольных домов очень сложный, самостоятельно его сделать не удастся.
• Найти инструкции или специалистов по строительству сферических домов сложно, т. к. технология таких построек появилась сравнительно недавно.
• После постройки здания остается много отходов, т. к. материалы на строительство обычно квадратной или прямоугольной форм.
• Окна и двери нестандартной формы, это увеличивает их стоимость.
• Мягкая черепица или деревянная дранка – единственные подходящие материалы для отделки дома снаружи.
• Внутренняя отделка комнат также усложняется формой стен. Так, ванную комнату можно отделать только плиткой-мозаикой, а отделка стен вагонкой требует разбития стен на отдельные зоны, и это слегка портит внешний вид. Лучшим решением для жилых помещений является штукатурка стен под покраску.

Купольные дома хороши именно своей неординарностью, поэтому стоит быть готовым к тому, что такой дом необычен не только снаружи, но и внутри.

Технология самостоятельного строительства

Построить теплицу-геокупол своими руками вполне возможно. Состоять геодезический купол может из отрезков пластмассовых труб, металлических стержней или деревянных брусьев, которые имеют точно рассчитанную длину и соединены между собой под определенными углами.

Этап I. Подготовительные работы

Итак, геокупол всегда строится с выбора участка и подготовки земли. Землю нужно выровнять, убрав для этого в сторону всю лишнюю почву, которая понадобится уже после завершения строительства теплицы.

Первым слоем нужно уложить защитный нетканый материал – для того, чтобы в теплицу не прорастали сорняки. Поверх этого материала следует засыпать много гравия и проверить всю поверхность – достаточно ли она ровная и плоская для строительства теплицы.

Этап II. Сборка каркаса

Произвести расчет геодезического купола и собрать теплицу не сложно – главное, чтобы все ее составляющие детали были одинаковой величины, а схема поможет разобраться с ее монтажом.

После того, как каркас теплицы будет готов, можно приступать к остеклению теплицы или покрытию ее поликарбонатом.

Этап III. Обустройство внутреннего пространства

Когда работы по покрытию теплицы будут закончены, можно приступать к обустройству ее внутреннего пространства: системы вентиляции, обогрева и полива. Так, внутри следует разместить тепловой резервуар с водой, который обеспечит значительное количество тепла благодаря аккумуляции солнечной энергии днем и излучения ее по ночам. Устанавливать резервуар нужно на северной стороне теплицы, желательно под светоотражающий алюминиевый материал с теплоизоляционными свойствами, который занимать будет 20% от всей площади купола. К слову, прикреплять этот материал можно только ко внутренней поверхности купола.

По периметру купола желательно обустроить высокую и удобную грядку, максимально задействовав при этом южную сторону купола – чтобы наиболее эффективно задействовать при этом положение Солнца и его энергию.

Рабочая дорожка в геодезической теплице обычно делается широкая, до 1,5 м в ширину. Возле самих грядок как бортики можно сделать такие крепкие и выступающие, что на них можно было бы сидеть, отдыхая периодически от прополки и полива.

Особенности конструкции геодезической теплицы позволяют в случае поломки одной из ее деталей заменить на подобную, не разбирая и не демонтируя при этом всю конструкцию.

Под самими грядками, по всему периметру основания, нужно проложить трубы для обогрева, чтобы поддерживать оптимальную температуру для выращивания растений. А в центре теплицы желательно установить короб с вентилятором, который гонял бы вниз, прямо в трубы подпочвенного обогрева, нагретый за целый день воздух. Питаться такой вентилятор может от современной солнечной батареи на крыше. Чтобы обеспечить вентиляцию внутри теплицы, используются боковые форточки. После чего теплицу-купол можно считать полностью оборудованной и готовой к посадке растений.

В общей сложности, строительство на своем участке геодезической теплицы позволяет увеличить вегетационный период растений с 80 дней до целых 10 месяцев в году. Работать в такой теплице и удобно, и приятно, а ее конструктивные особенности позволяют выдерживать на себе и тонны снега, и целые шквалы. Главное, о чем следует позаботиться, если конструкция теплицы-купола не из стекла, а из поликарбоната – это тщательная герметизация всех возможных стыков и просветов. Тогда такая теплица прослужит верой и правдой не один год.

Проекты купольного дома из каркасного строения

Технологии сооружения купольных домов постоянно совершенствуются

Специфическая форма купольного дома требует особых технологий и составляющих. Его преимущества – устойчивость к ветровым нагрузкам, прекрасная звукоизоляция, большой объем – настолько привлекательны, что над методами сооружения неустанно работали почти 100 лет.

Каркасный метод сооружения позволил возводить огромные здания сферической формы: выставочные торговые центры, музейные комплексы для крупных объектов, стадионы, научные объекты. Используя те же технологии, можно выстроить и собственный загородный дом в виде шара.

Различают несколько проектов такого типа:

• Геодезический – основой служит каркас из треугольных элементов, собранных по сотовому принципу. Такая система отличается высокой несущей способностью. Чем выше здание, тем больше треугольных и многоугольных элементов используется и тем выше прочность конструкции. Между собой балки и стержни соединяются коннекторами – это единственный допустимый метод крепежа.
• Стратодезический – купол имеет осевую симметрию, собирается из дугообразных вертикальных элементов. Горизонтальные перемычки опоясывают купол. Сегменты такого каркаса имеют трапециевидную форму. Размеры элементов уменьшаются по направлению к центру купола. Крепеж выполняется за счет врезки балок друг в друга, так что таким образом сооружают даже деревянные сферы. Главная особенность по сравнению с геодезической моделью: здесь деформация скручивания компенсирует обшивка, а не каркас.
• Монолитный – капитальное строение, возводимое из бетона или железобетона. Оно тяжелое, хотя и прочное. Для сооружения монолитного купола применяют 2 технологии: торкретирование и заливка в несъемную опалубку. В первом случае «опалубкой» служит надуваемый тканевый пневматический каркас, по форме которого выгибают и крепят арматурные сетки, а затем заливают бетоном. Второй метод от обычного монолитного отличается лишь формой опалубки из пенополистирола.

Особенности строительства

Еще совсем недавно дом-купол был строительной экзотикой. За его возведение брались энтузиасты экологического движения и любители оригинальных конструкций. Сегодня интернет наполнен заводскими комплектами сферических домов. Необычное жилище на основе геодезического купола и стратодезическую конструкцию можно купить, не выходя из городской квартиры.

Тем же, кто предпочитает все делать собственными руками, мы рекомендуем остановиться на геодезическом куполе. В сборке он немного сложнее дома-сферы из полуарок, но зато не требует сложного оборудования для гнутья и склеивания древесины.

Самый ответственный узел конструкции – коннектор. От точности его изготовления зависит пространственная стыковка всех элементов. Поэтому для работы лучше купить готовый заводской комплект.

Следующий шаг – подготовка ребер каркаса из деревянных брусков толщиной 50 мм. Их ширина должна быть равной толщине утеплителя (минимум 10 см). Длину ребер выбирают, ориентируясь на сборочную схему геокупола.

Частота разбивки (V) поверхности купола – базовый элемент расчетов

Кроме частоты нужно определиться с диаметром купола и его высотой. Если вы купите готовый комплект коннекторов, то пользоваться онлайн калькулятором для расчета длин ребер вам не придется. Изготовитель делает коннекторы для сборки каркаса заданной высоты и диаметра.

Как показывает практика, купол диаметром 8 метров и высотой 4 метра оптимален для сооружения двухуровневого дачного дома общей площадью 64 м2, зимнего сада или сауны.

Для того, чтобы построить купольный дом своими руками нужно выполнить несколько операций:

• Разметить на участке фундамент под каркас (ленточный, столбчатый, «шведская плита» или свайный).
• На стадии бетонирования заложить в фундамент анкера. Они нужны для крепления подкладочного бруса, к которому фиксируют первый ряд «треугольников» каркаса.
• Сборку ведут параллельными рядами, связывая ребра каркаса в пространственную конструкцию с помощью коннекторов.
• Завершив монтаж, купол изнутри обшивают деревянной вагонкой или гипсокартонном.
• В ячейки каркаса закладывают утеплитель, накрывают его ветрозащитной мембраной и обшивают снаружи плитой Изоплат или OSB.
• В местах установки окон обшивку не делают. В зоне установки дверей каркас «разрывают», оставляя  в нем нишу нужного размера. Жесткость геодезического купола очень высокая, поэтому дверные проемы не могут ее существенно уменьшить.

Двухуровневый дом-сфера на стадии наружной обшивки плитой OSB

Некоторые застройщики делают первый этаж в виде многогранника, а второй венчают геокуполом.

Дверной проем идеально вписывается в дизайн сферического здания. А вот треугольные окна и доборные элементы дверной коробки обходятся дороже обычных. Их приходится заказывать как нестандартные изделия.

Баня будущего

Не менее оригинальным сооружением будет баня с геокуполом. Такая постройка будет заметно выделяться на своём дачном участке. Можно выделить явные преимущества:

• небольшой вес конструкции позволяет существенно сэкономить на материалах;
• форма купола обеспечивает превосходные характеристики по звукоизоляции;
• баня в этом случае будет быстро нагреваться и остывать;
• высокая устойчивость постройки, даже в случае ущерба (немного превышающего 30%) каркаса.

Что характерно, многие люди, которые имеют частный дом купол для постоянного проживания, замечают как обогащаются жизненными силами и позитивными эмоциями. Как известно деревенская баня идёт только на пользу для здоровья. А что тогда можно сказать в случае бани с куполом?! Это верное профилактическое средство от всех болезней!

Наверное, кто-то может спросить, возможно ли построить баню с куполом самостоятельно? По сути, здесь нет ничего сложного, купольная баня строится таким же образом, как и дом с куполом. Но для большей уверенности стоит посетить несколько сайтов (чем больше, тем лучше) и ознакомиться с информацией на эту тему. Не помешает найти хорошего специалиста, который сможет помочь с планировкой необходимых комнат. Грамотно составленный проект позволит значительно сократить все расходы. Купольная форма крыши обеспечит правильной циркуляцией и воздухообменом.

Купольная баня это конечно красиво, но такой конструкцией можно снабдить ещё беседку или оранжерею. Их необычная форма может стать визитной карточкой для любой дачи.

Возможно вам будут интересны следующие наши статьи:

Украшаем участок с помощью оригинального колодца

Как эффектно подчеркнуть красоту своего загородного дома?

Схема купола

В правой части калькулятора отображается схема заданного купола. Купол можно вращать мышкой и приближать и отдалять его колесом мыши.

В калькуляторе можно посмотреть: каркас, кровлю, схему и план, нажав соответствующую кнопку. Их также можно вращать, увеличивать и уменьшать.

Схема на вкладке «Кровля» позволяет исключать из расчёта отдельный грани и рёбра конструкции. Для исключения грани, нужно щёлкнуть по ней мышкой. Для исключения ребра нужно исключить примыкающие к нему с обеих сторон грани.

При исключении из расчёта граней и рёбер во вкладке «Кровля» значения в других вкладах и разделах калькулятора пересчитываются автоматически.

Данная функция может быть полезна для анализа возможных проёмов в конструкции, например для дверей и окон.

Во вкладке план можно увидеть проекцию нижних рёбер конструкции на плоскость в основании. А также размеры от центра сферы до концов проекций и высоту концов рёбер.

Выделив мышкой отдельные рёбра, можно увидеть аналогичную информацию для любого ребра купола.

Повторный щелчок мыши снимает выделение.

Если во вкладке «Кровля» исключена грань купола, то при переходе на вкладку «План» автоматически подсветятся рёбра этих граней.

Чтобы увидеть план основания полностью, вращайте схему мышкой.

Чем привлекательны конструкции в форме купола

Рост популярности купольных теплиц объясняется несколькими факторами:

1. Для установки не нужен прочный фундамент, так как ее конструкция значительно легче, чем аналогичные по площади привычные укрытия.
2. Сооружение легко монтируется и разбирается, при необходимости его несложно перенести на новое место.
3. Полусферическая форма отличается высокой прочностью и стабильностью. Ячеистый каркас лучше противостоит сильным ветрам, легко выдерживает снегопады и обладает хорошей сейсмоустойчивостью.
4. По сравнению с традиционными формами укрытий, строительство теплицы-купола обходится дешевле, так как для монтажа не требуется сложное оборудование. В строительстве используются простые доступные материалы – деревянные бруски или пластиковые трубки для каркаса, шурупы, поликарбонат, агроволокно или парниковую пленка для обшивки.
5. За счет уникальной секционной структуры отпадает необходимость в установке внутренних опор, а это существенно экономит стройматериалы.
6. В отличие от прямоугольных теплиц в полусфере, не нужно ориентировать грядки относительно сторон света – растения всегда хорошо освещены.

В геокуполе легко обеспечить необходимый микроклимат для выращивания нескольких урожаев огородных культур за год. Грунт всегда хорошо прогревается, а для поддержания стабильности температуры используются экологичные тепловые аккумуляторы – резервуары с водой.

Преимущества и недостатки

С тем, что купольные дома выглядит необычно, спорить никто не будет. Если вы хотите иметь дом или дачу «не как у всех» и не имеете ничего против каркасного домостроения, присмотритесь к этой технологии. Решение действительно нестандартное. К тому же, говорят, экономичное. Стоимость квадратного метра начинается от 200$. Но как понимаете, это минимальная цена. Такой себе эконом вариант.

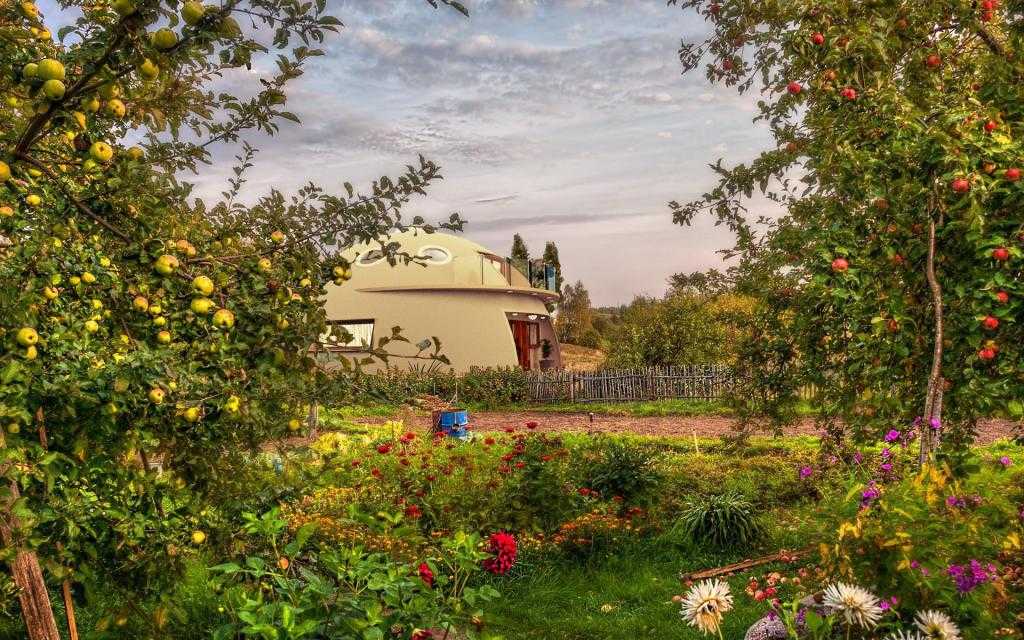

Это тоже купольный дом

Плюсы купольных домов

Кроме необычного внешнего вида плюсы у сферических домов следующие:

• Оптимальное использование пространства. Комнаты получаются с максимальной площадью пола и намного меньшей площадью потолка. То есть, неиспользуемое пространство над головой меньше.
• Меньшая внешняя поверхность стен по сравнению со стандартными прямоугольными конструкциями.

• Меньше поверхность — меньше рассеивается тепло зимой и поглощается тепло летом. То есть, содержание таких домов более экономично.

• На купольных конструкциях осадки задерживаются в очень небольших количествах — они просто скатываются.
• Конструкция легкая, фундамент под нее требуется облегченный. Обычно — ленточный, но хорош и свайный и свайно-ростверковый. На нестабильных грунтах возможно использование плитного фундамента.
• В купол можно встроить любое количество окон. Это не повлияет на устойчивость конструкции.
• Небольших размеров дом не имеет несущих стен внутри, так что расходы на строительные материалы минимальны. Купольные дома большой площади должны иметь или несущие стены, или колонны-подпорки. Но их располагать их можно почти в любом месте, что позволяет соотнести их с желаемой планировкой.
• Строение купола позволяет оптимально располагать солнечные батареи.
• В строениях купольного типа удобно устраивать систему вентиляции, отопления и кондиционирования. Дело в округлой форме крыши, которая способствует естественному перемешиванию воздуха.

По совокупности характеристик купольные дома выглядят очень привлекательны. К тому же многие говорят о том, что на постройку требуется намного меньше средств — за счет меньшей поверхности стен, идет экономия материала. По математическим выкладкам площадь стен меньше почти на треть. Но экономия если и будет, то не такой большой — стройка специфическая, с использованием специфических компонентов, которые удорожают строительство. По факту стоимость квадратного метра получается примерно такой же как при строительства каркасника обычной формы.

Минусы

Недостатки тоже есть и они тоже довольно серьезные

Во всяком случае, стоит о них знать и принимать во внимание

• Рассчитать купольные дома самостоятельно сложно. Расчет идет не в двух, а в трех плоскостях, а это совсем непросто.
• Технология появилась не так давно, точного описания и инструкций нет.

• Заказывать такой проект и строительство желательно у организаций, которые уже имеют опыт строительства сферических построек, а их не так много.

• Остается больше отходов строительных материалов, так как продаются они, в основном, прямоугольными блоками/листами. Это снижает экономическую целесообразность, которая возникает из-за меньшей площади стен.
• В геодезических куполах двери и окна необычной формы. Их делают под заказ, а это стоит дороже. Хорошая новость в том, что все больше фирм может взяться за такой заказ, а это приводит к снижению цены.

• Ограниченный выбор материалов для наружной отделки.  Для кровли идеально подходят только два варианта — мягкая черепица или деревянная дранка. Остальные материалы из-за своей формы или жесткости неудобны. Для наружной отделки стен можно использовать тот же материал, но добавляется еще штукатурка и покраска. Есть проекты, в которых стены и «кровля» сделаны из одного материала. Так что деление условное.

• Из-за наличия скругленных стен ограничен и выбор отделочных материалов для стен в помещениях. Так крупноформатную керамическую плитку в ванной и кухне использовать не получится, а вот мозаика подойдет идеально, но она значительно дороже. При отделке вагонкой, площадь стены разбивают на участки небольшой ширины, которые разграничиваются вертикальными планками. Примерно также надо поступить при оклейке стен обоями, но смотрится это не так колоритно, как с вагонкой. Для отделки жилых и «сухих» технических помещений без проблем подходит декоративная штукатурка и покраска стен.

Есть еще необычная планировка, но однозначно ее отнести к недостаткам не получится. Нравятся купольные дома именно своей неординарностью. Так что нестандартная форма помещений — это, скорее, особенность, которую надо учитывать при подборе/заказе мебели и выборе отделочных материалов.

Подготавливаем участок для монтажа геодезического купола

Подбор участка под построение купольной теплицы производится аналогично подбора места для любых других дачных построек – стараетесь, чтобы место было хорошо освещено. Строительная площадка тщательно очищается от мусора и ненужных предметов, а затем хорошо разравнивается.

При желании поставить купольную теплицу на фундамент (это может случиться, если вы решили строить ее, используя тяжелые стеклопакеты), то сначала необходимо разметить участок и вырыть траншею. Надобность в рытье траншеи отпадет, если вы будете использовать металлические сваи.

Если вы не планируете устанавливать теплицу на фундамент, покрываете дно будущего строения защитным материалом для того, чтобы сорняки не прорастали в теплице. Затем на материал насыпаете большой слой гравия. Площадка под теплицу должна иметь ровное дно.

Технология возведения

Технология возведения стратодезического купола отличается своеобразием. Такой дом обшивается одновременно с установкой стоек. Это еще одна особенность такого купола. Т. е. каждый последующий ряд стоек обшивается только тогда, когда обшит предыдущий. Такая технология обшивки сферического дома обусловлена неустойчивостью конструкции на скручивание, хотя устойчивость к вертикальным нагрузкам высокая. Дополнительное усиление дает листовая обшивка, после чего каркас надежно закреплен.

Стратодезический купольный дом от геодезического отличается прежде всего отсутствием коннектора. Детали каркаса, имеющие вертикальное расположение, соединяются с помощью специальных замков, горизонтальные же крепятся на пластины болтами и металлической накладкой под ними.

Стоимость сферических домов, выполненных по стратодезической технологии и по геодезической, мало чем отличается. В случае с геодезическим купольным домом удорожание происходит за счет установки окон и дверей нестандартной треугольной формы. Технология постройки дома в виде стратодезического купола требует большого расхода листового материала. Это также удорожает конструкцию.

Расчет стратодезического купола должен быть правильным, но проводится он достаточно быстро и легко. Так, одноэтажный дом можно возвести примерно за 2-3 месяца.

Особенности купольной теплицы

Одним из отличительных свойств сферической теплицы является способность сохранять плюсовую температуру внутри помещения в течение длительного времени при отсутствии вспомогательного обогрева.

Такой эффект достигается за счет того, что в купольной конструкции нагревающийся в дневное время воздух поднимается вверх, а ночью его вытесняют холодные воздушные массы, в результате чего тепло опускается вниз, к растениям. Таким образом происходит циркуляция воздуха, благодаря которой внутри сооружения образуется благоприятный микроклимат.

Еще одной особенностью теплицы является то, что, имеющая обтекаемую форму и широкое основание, эта конструкция способна устоять при сильных ветрах.

Ветроустойчивость сооружения делает эту конструкцию незаменимой для использования в степных и приморских областях.

К преимуществам купольной теплицы можно отнести:

• качественные несущие способности, которые достигаются благодаря равномерному распределению массы сооружения. Это позволяет конструкции противостоять более значительным нагрузкам, в отличие от других типов строений;
• устойчивость сооружения обеспечивает возможность возведения теплицы в сейсмоопасных районах;
• минимальная площадь поверхности боковых стенок способствует значительному сокращению расхода строительных материалов.

Есть у сферической постройки и некоторые минусы:

• пологие стены конструкции не позволяют разместить внутри помещения большое количество грядок;
• из-за наличия множества стыков сооружение нуждается в тщательной герметизации и утеплении;
• подготовительные меры, связанные с расчетом материалов и комплектующих, сопровождаются некоторыми сложностями, что вызвано необходимостью применения деталей строго определенной конфигурации.

Что собой представляет купольная теплица

Купольная теплица или, как ее называют по-другому, геокупол – это сферическая конструкция, напоминающая собой огромную полусферу. Сооружение строится за счет тщательного соединения множества треугольных или шестиугольных сегментов в единое целое. Это своеобразная «сетчатая» оболочка, треугольные или многоугольные элементы которой собираются из деталей различной длины. Многоугольными элементы геокупола бывают крайне редко, поэтому будем говорить о треугольных сегментах.

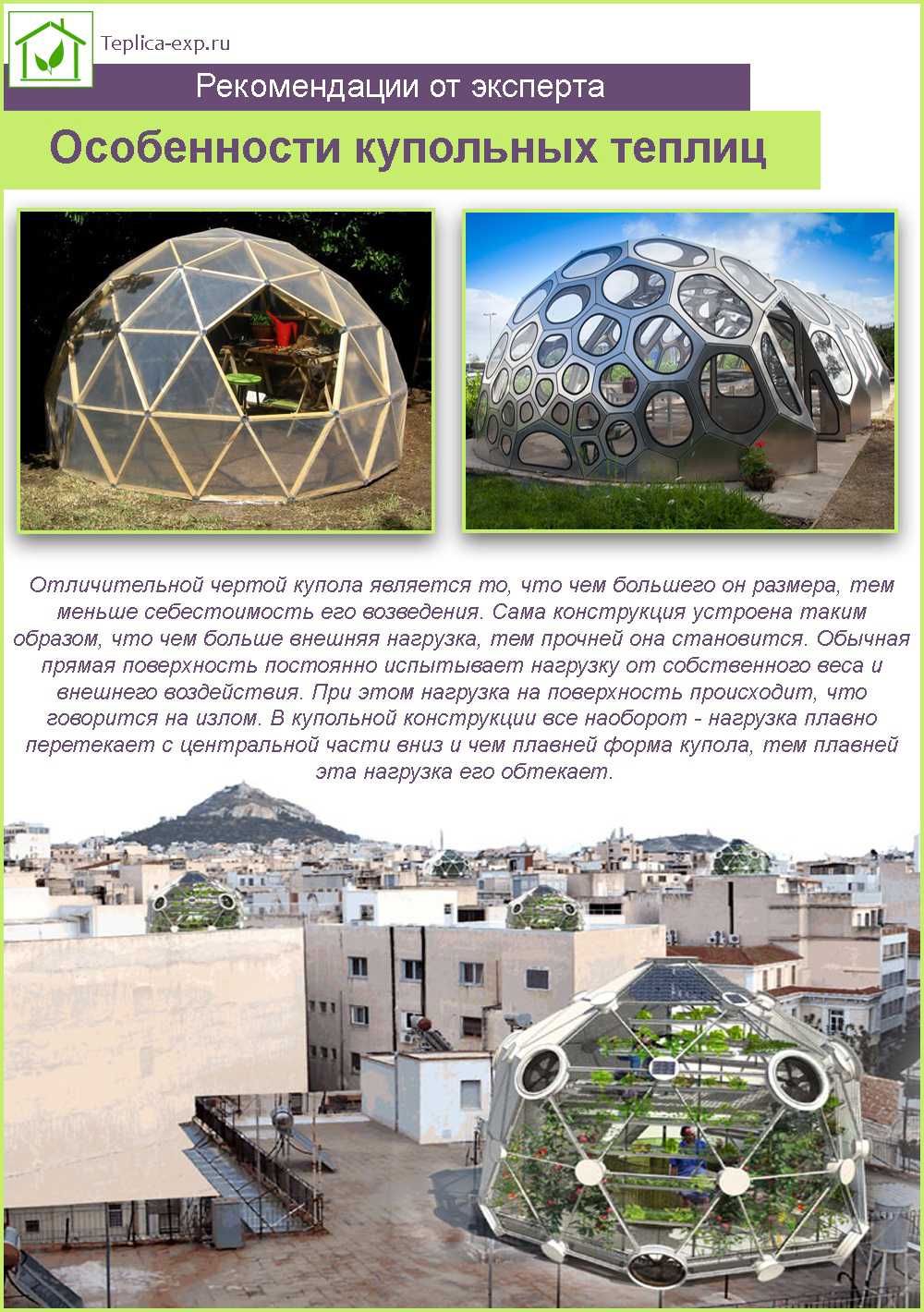

Особенности купольных теплиц

Купольная теплица по своему внешнему виду напоминает беседку, благодаря чему порой выступает в качестве не только полезного, но и декоративного сооружения на даче. Это строение имеет современный стиль и приятный дизайн.

Пленочная купольная теплица с деревянным каркасом

Покрывают купольную теплицу различными материалами – полиэтиленом, сотовым поликарбонатом, стеклом. Оптимальный вариант – это, конечно же, поликарбонат.

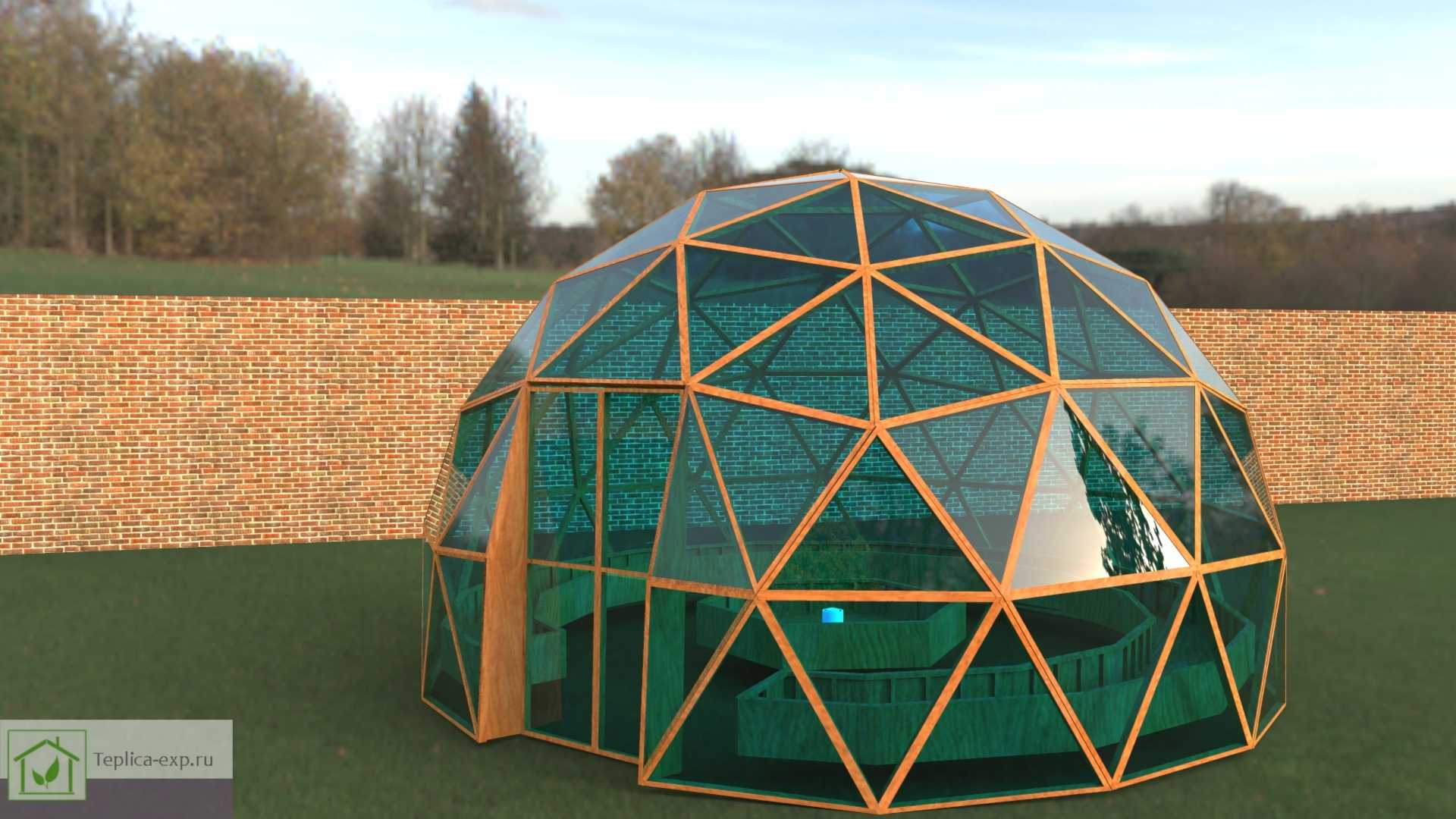

Устройство геокупола под поликарбонатом

Поликарбонат обладает массой преимуществ — в частности, он:

• крепкий и надежный;
• обладает хорошей светопропускной способностью;
• отлично удерживает тепло;
• легок в обработке и режется простым ножом;
• не боится холодов;
• способен защитить растения от ультрафиолета.

Каркас тепличного геокупола может быть выполнен из дерева, пластика, металла. Конечно, самым надежным вариантом является оцинкованная сталь, но своими руками проще собрать каркас из дерева – его проще обрабатывать, чем металл. К тому же дерево более экологично, но требует принятия более значительных защитных мер, чем тот же металл. Пластик – наименее прочный материал и служит меньше, но зато не боится практически никаких химических воздействий.

Простейший вариант купольной теплицы

Интересно, что купольная теплица может иметь практически любой размер, при этом конструкция будет надежной и устойчивой даже без дополнительных подпорок. Однако оптимальным для небольшого дачного участка будет диаметр купола 4 м, а его высота — 2 м.

«Вершина» геотеплицы

Определение геодезического купола

Специалисты считают, что большинство людей не имеют представления о такой конструкции здания, потому что она встречается очень редко. Именно поэтому стоит подробно описать все особенности и технические характеристики геодезического купола. Разработал постройки с несущей сетчатой оболочкой изобретатель Ричард Фуллер. Сначала он взял очень прочную конструкцию в виде сферы и разделил ее на небольшие треугольники, чьи стороны расположены на правильных геодезических линиях. Расчеты Ричарда Фуллера смогли сделать строительство купола простым и доступным любому человеку.

Изобретатель полагал, что подобная уникальная конструкция строения обязана была решить проблему быстрой постройки дешевого и комфортного дома. Эту разработку не оценили специалисты, и она не применяется в массовом строительстве. Однако для постройки уникального кафе или красивого летнего домика геодезический купол Фуллера является оптимальным вариантом.

Разработка Ричарда Фуллера является довольно устойчивой конструкцией. Геодезический купол равномерно распределяет всю массу, может выдержать огромные нагрузки и уменьшает финансовые вложения при строительстве фундамента. Уникальная сферическая форма способна противостоять самым мощным порывам ветра. Экономия при строительстве таких домов обусловлена сокращением общей площади боковой поверхности. В самом куполе круглые стены помогают качественной циркуляции воздуха, создавая комфортный микроклимат.

Главным недостатком можно считать очень сложные, по сравнению с простыми домами, математические расчеты. Так как конструкция состоит из огромного числа деталей, то необходимо утеплить довольно много стыков. Других существенных недостатков у геодезического купола нет.

Установка купольной теплицы

Для строительства купольного строения потребуются следующие материалы:

1. Деревянные бруски, пластиковые трубы или металлические балки одинаковой длины.
2. Саморезы, болты, гайки, лепестковые коннекторы или гвозди.
3. Полиэтиленовая плёнка, поликарбонат или стекло.

Сделать круглую теплицу можно из любого материала, будь то деревянные брусья или пластиковые трубы. Сделать круглую теплицу можно, даже несмотря на возникающие сложности при проектировании. Сначала необходимо вычислить параметры сегментов. Для этих вычислений необходимо воспользоваться геодезическим калькулятором. Правильный расчёт позволит определиться с длиной брусков.

В первую очередь необходимо снять верхний слой грунта. Если на рабочей площадке находятся корни деревьев, их необходимо убрать. Образовавшуюся яму нужно выровнять. На выровненную поверхность стелится полиэтиленовая плёнка. Плёнка засыпается гравием с глиной и выравнивается. После выравнивания можно приступить к установке основания.

Для летней купольной теплицы вполне достаточно, чтобы основание было выше уровня земли на 30 см. Для выращивания растений круглый год в купольной теплице самая приемлемая высота возвышения основания от земли — 60 см. Конструкция из треугольных сегментов образует надёжный каркас. Треугольные сегменты устанавливаются под заданным углом в шахматной последовательности.

Теплица-купол в большинстве случаев собирается из деревянных брусьев, так как они легко устанавливаются и крепятся между собой. Сегменты треугольной формы необходимо соединить при помощи коннекторов. По периметру каркас должен иметь вспомогательные балки, благодаря которым усиливается конструкция сферической теплицы. После установки каркаса его необходимо обшить полиэтиленовой плёнкой, листами поликарбоната или стеклом. Лучше использовать поликарбонат, потому что купольная теплица из поликарбоната прослужит очень долго.

Еще вариант статей по теме

Парник для огурцов своими руками: виды, инструкция по изготовлению Кальциевая селитра: инструкция по применению Лучшие семена помидоров для открытого грунта

Что такое геодезический купол?

Перед тем как строить геодезический купол, нужно разобраться в его особенностях. Это поможет понять суть работы, исключить ошибки и неточности.

Первый геодезический купол был спроектирован и построен Ричардом Фуллером. Инженер создал конструкцию сетчатого типа,  расположив несущие треугольные блоки на правильных геодезических линиях. Такое решение позволило возвести устойчивое сооружение, невосприимчивое к внешним факторам.

В дальнейшем Фуллер построил десятки куполов. Они поражают размахом и красотой, выступают главной достопримечательностью разных мест.

Геодезическая сфера (купол) обладает следующими особенностями:

• каркасная опора;
• длительный срок службы;
• быстрый отвод жидкости с поверхности;
• оптимальное распределение нагрузок;
• малый вес, низкие требования к прочности фундамента;
• прекрасная несущая способность;
• обтекаемость, устойчивость к порывам ветра;
• качественная циркуляция воздуха внутри.

Построить геодезическую купольную конструкцию можно своими силами. Все ключевые элементы крепятся руками с помощью простых инструментов. Большинство операций способен выполнить даже один мастер.
