Как сделать освещение в бане своими руками - правила и пошаговые инструкции!

Виды электрической проводки в бане

Проводка в бане может быть открытой и закрытой, монтаж закрытой выполняется в коробках Бермана, для открытых используются обыкновенные внешние монтажные коробки.

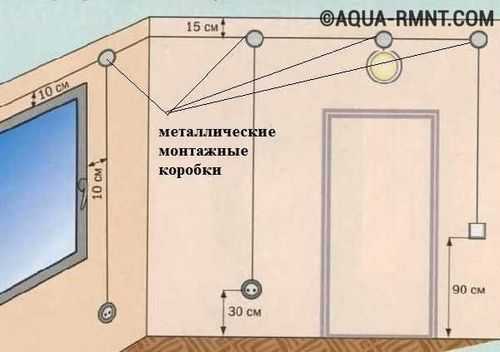

Закрытая монтажная коробка (Бермана)

Эти коробки выпускаются различных размеров, с крышками, с дополнительными местами фиксации в стенах. В коробках Бермана не только делается разводка освещения, но и устанавливаются выключатели и розетки при скрытой проводке.

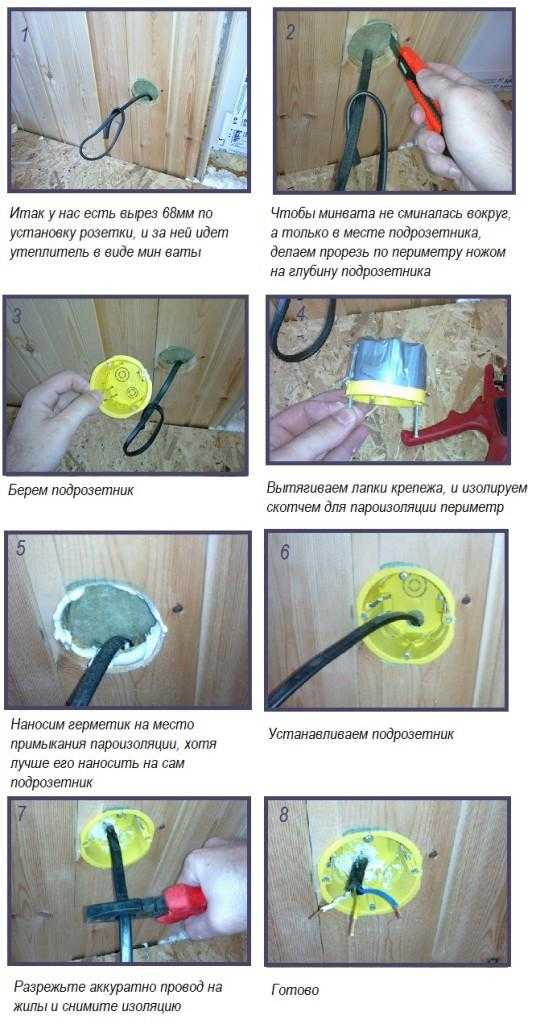

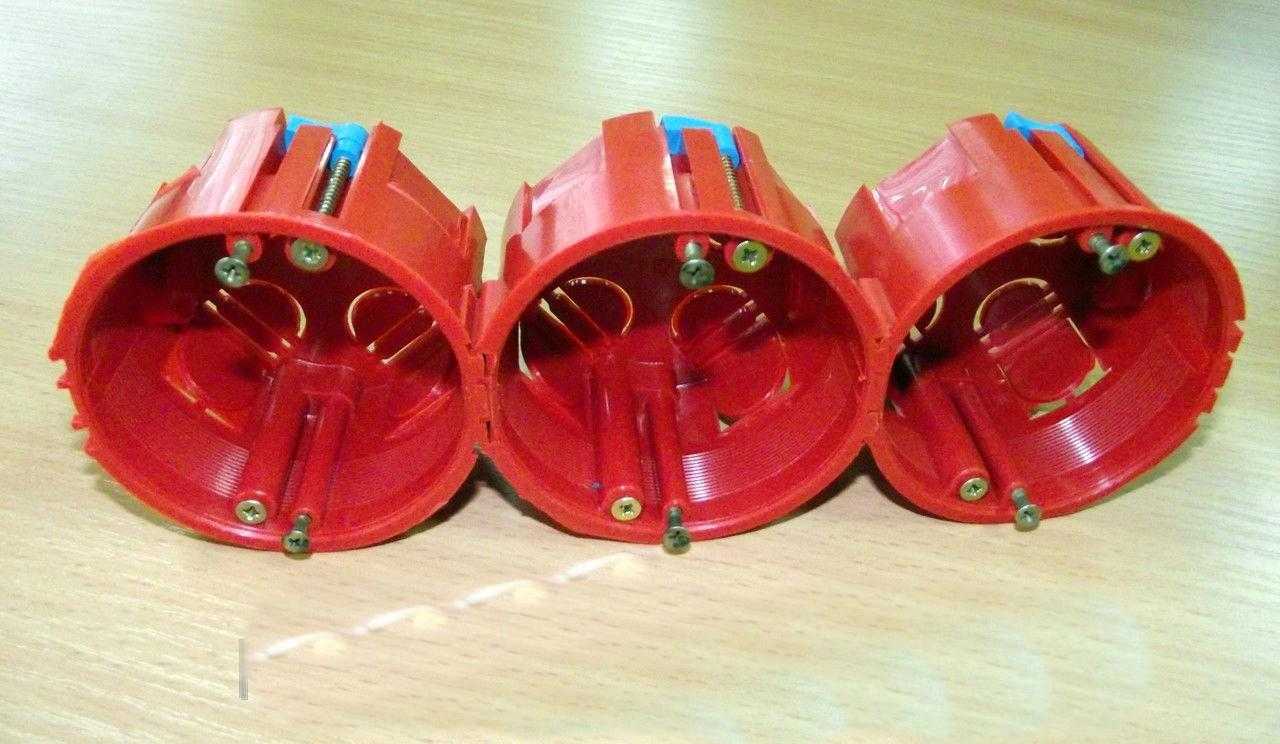

Инструкция по монтажу подрозетника в бане

Скрытая проводка монтируется под обивкой стен и потолков, кабели обязательно должны защищаться металлическими кожухами. Это могут быть трубы или металлические гофрированные гибкие шланги. Использовать пластик не рекомендуется – велика вероятность повреждения грызунами. Разводку кабелей под освещение бани для скрытой проводки следует начинать делать еще до финишной отделки стен и потолков. Одновременно с обшивкой вырезаются посадочные места под светильники, розетки, выключатели и монтажные коробки.

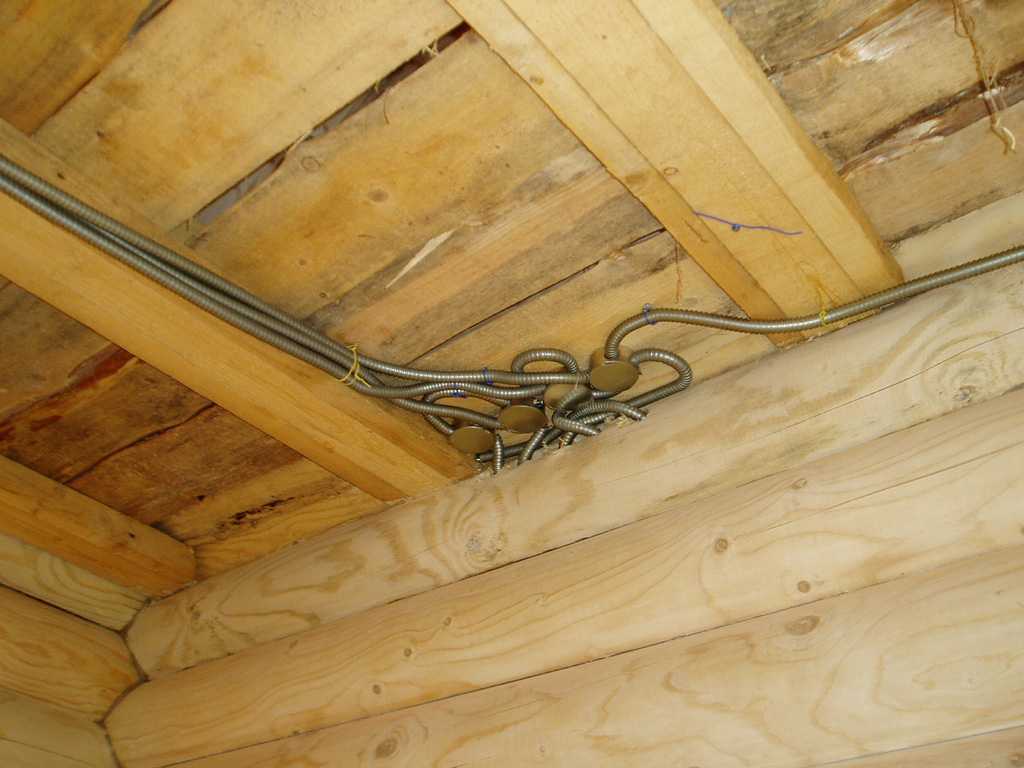

Проводка в гофре

Открытую проводку делать намного проще, освещение бани подключается к кабелям, проложенным по стенам. Кабели обязательно должны защищаться пластиковыми трубками, можно дополнительно закрывать проводку декоративными кожухами.

Монтаж проводки

При выполнении проводки в бане своими руками схемы могут быть использованы 2 видов: скрытая и открытая.

Первый тип хорошо подходит для кирпичных и блочных бань, но в деревянных строениях скрытая электропроводка не делается никогда, так как это нарушает правила пожарной безопасности. В каменных и бетонных стенах такой вариант считается оптимальным. Для этого делают специальные каналы, которые изолируют при помощи асбеста. Проведение открытой проводки подходит для деревянных строений. Кабель прокладывается по поверхности стены в тех местах, где он не будет никому мешать и не станет слишком близко контактировать с водой.

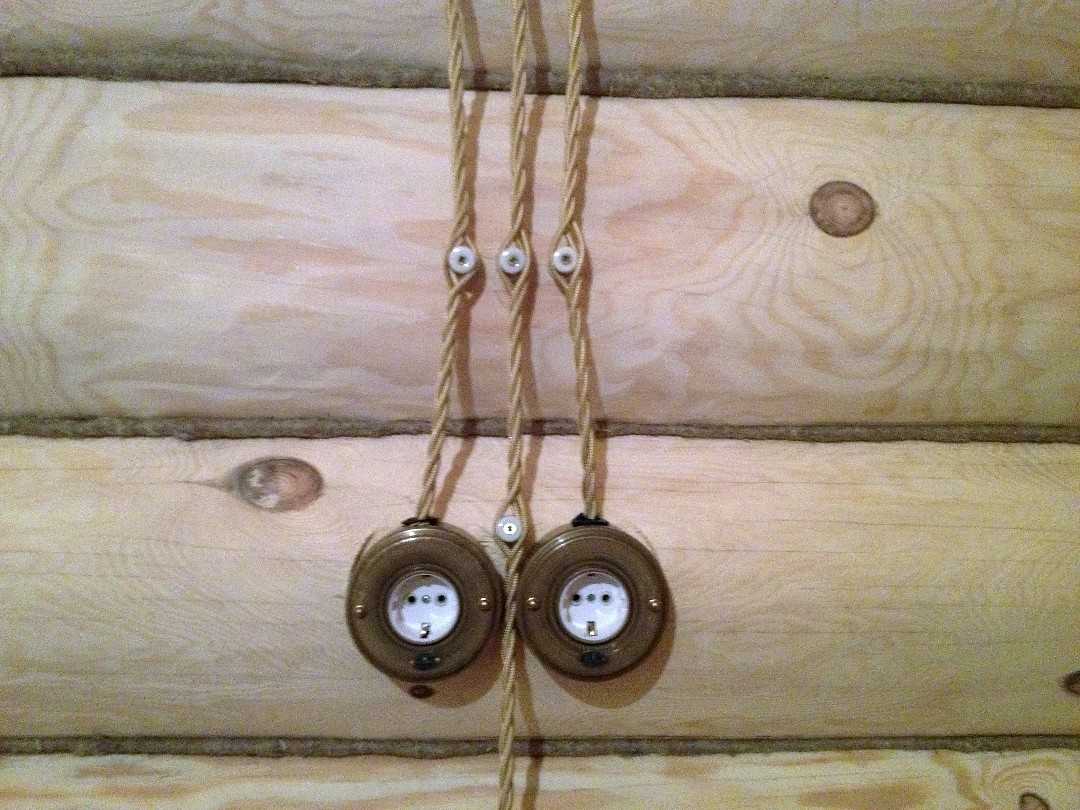

Электропровдка в деревянной бане устанавливается открытого типа, поверх стен

При монтаже проводки устанавливают устройства защитного отключения. Для проведения света в парную лучше взять трансформатор понижающего типа. Кабель должен быть медным и относиться к негорящему типу.

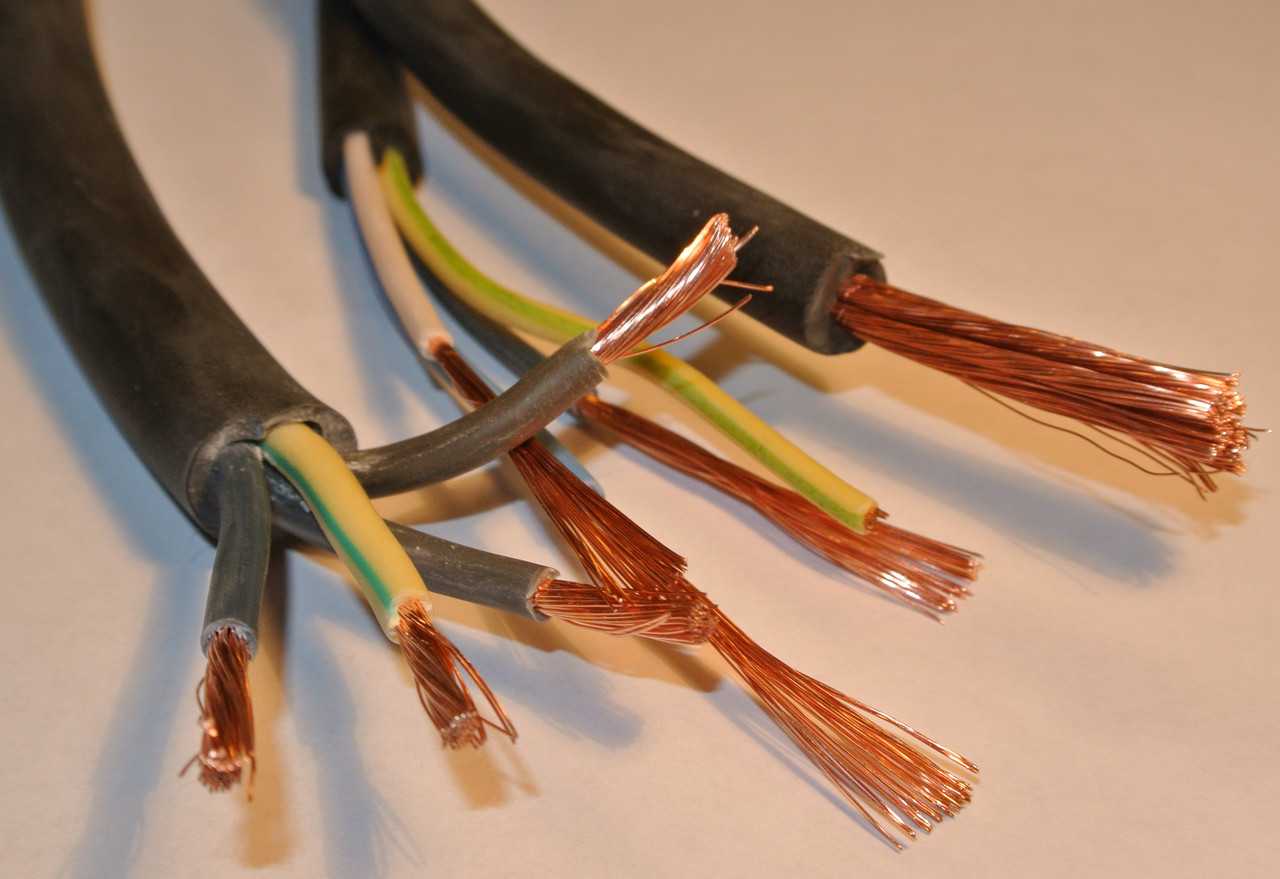

Для электропроводки в бане используют медный кабель

Для того чтобы обезопасить людей, которые будут находиться в помещении с повышенной влажностью, и избежать короткого замыкания, нужно установить все вспомогательные элементы за пределами парной: и щиток, и коробка распределения, и центральный переключатель лучше всего расположить в предбаннике либо другом помещении, где нет высоких температур и избыточной влаги.

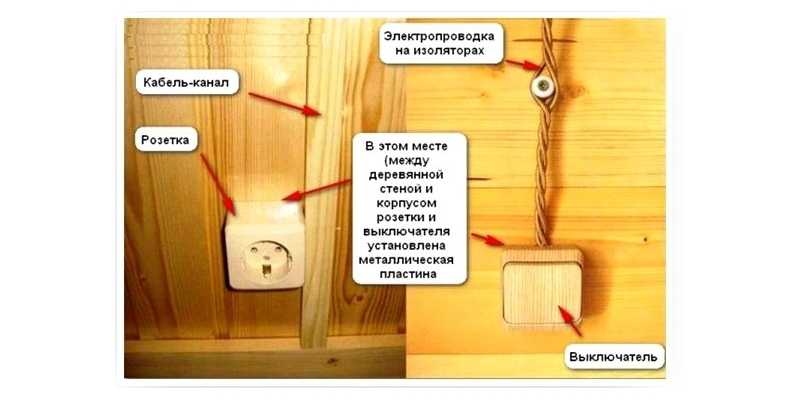

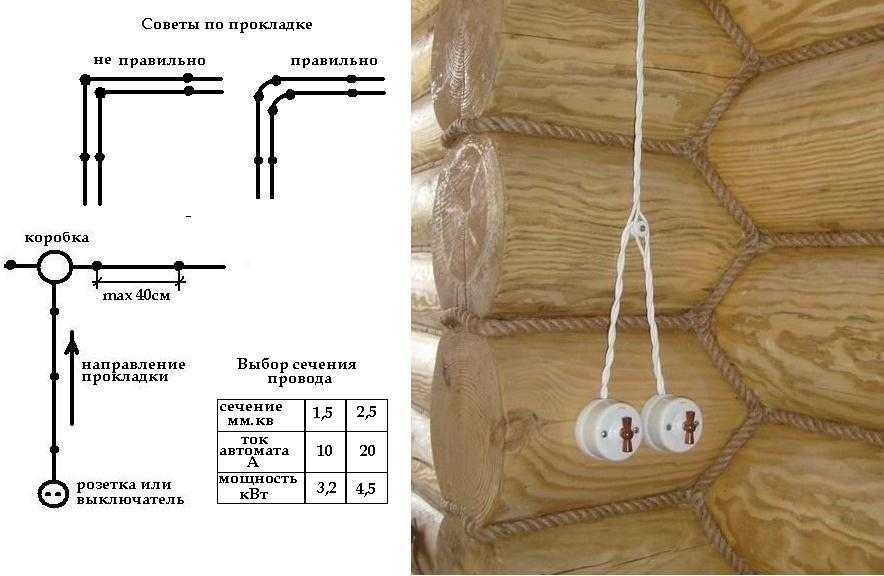

Провода лучше крепить на специальные изоляторы, и изолировать также розетки пластиковыми кожухами

Провести кабель через деревянные стены очень просто. Можно сверлить их напрямую, но дополнительно стоит изолировать отверстия металлической трубкой. Не стоит сверлить стыки и швы, так как это может привести к разрушению конструкции. Саму проводку тоже нужно изолировать. Для этого можно использовать пластиковую либо металлическую гофру, предназначенную специально для таких работ. Подобная защита очень важна, так как позволяет избежать рисков возгорания электропроводки. В случае замыкания провода будут просто плавиться, но не загорятся.

Тонкости электрофикации баниИзолировать проводку в бане можно при помощи гофрированной пластиковой изоляции, в отличие от металлической она не нагревается

Для того чтобы сделать розетки и выключатели, нужно использовать отверстия, которые будут изолированы металлом либо асбестом. Нельзя монтировать подобные элементы непосредственно в деревянную стену.

https://youtube.com/watch?v=yOmwGPidP1o

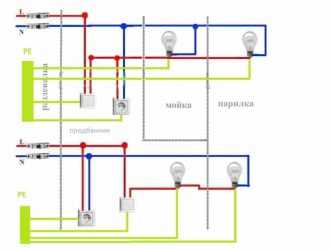

Пример проведения электропроводки в бане

Требования к электропроводке

С целью обеспечения безопасности эксплуатации электрооборудования и исключения поражения человека электрическим током монтажный провод (кабель) должен иметь двойную, водонепроницаемую изоляцию (провода «ПРВД», «АПРН», «АППВ», «АПВ» или «ППВ»).

Для подключения розеток желательно использовать кабель «ВВГнг-LS 3х2,5», для соединения освещения с электровыключателями – «ВВГнг-LS 3х1,5». Для подключения осветительных приборов в помещении парной, изоляция кабеля должна быть высокотемпературной (кабельная продукция марок «РКГМ», «ПМТК», или «ПРКА»).

Для повышения электробезопасности идеальным решением, при прокладке кабеля, будет использование гофротрубок или кабель-каналов. Сегодня достаточно популярно использование гофротрубок диаметром 16,0 или 20,0 миллиметров, оснащенных протяжкой. Протяжка или зонд значительно облегчит выполнение электромонтажных работ.

Советы

Нюансы электрификации. При изготовленной бане из дерева, снизу трубок должен быть проложен листовой асбест, а если провода идут через нагревательные конструкции, то со всех сторон относительно кабеля.
Проведение проводом сквозь стены. Один из частых способов установки проводов – это открытая проводка. Рекомендуется для большего удобства и безопасности, при проводе кабелей сквозь стены между комнатами – использовать металлические гильзы.
Электрическая проводка. Обязательно перед началом установки разветвлений проводов и планированием их подключений, следует продумать электросхему бани. Не следует проводить кабеля под косыми углами, только по горизонтали либо по вертикали. Необходимо ликвидировать все перекручивания и загибы.
Методика электрической проводки .Поскольку бани из дерева легко могут подвергнуться возгоранию, в таких банях зачастую рекомендуется проводить открытый монтаж. Такой способ прокладки является более экономичным с наименьшими затратами по времени и обслуживанию.
Установка автоматов. Для более удобного обслуживания, рекомендуется все автоматы подписать, чтобы можно было легко исправить любую поломку. Также, очень полезно иметь около автоматов электрические схемы проводки.

Все установочные процедуры следует доверить профессионалам, поскольку незнание и неумение могут повлечь за собой большие финансовые затраты и драгоценное время.

В бане и парилке – разница

Мы уже говорили выше, что проводка в парилке отличается по ряду важных пунктов от разводки электропроводки в бане.

СОВЕТ! Проще всего будет тем владельцам бань, которые закладывали проводку уже в проект строительства. Потому что только так соблюдение нормативов не будет делом случая.

В парилке

Электропроводка в парилке: провода отсутствуют

В идеальной парилке провода отсутствуют – они идут снаружи, а внутрь попадают исключительно для подключения светильников.

Возникает вопрос: а надо ли использовать более дорогие термоустойчивые провода для электропроводки в парилке бани? Тем, у кого нет выхода, и приходится вести проводку внутри стен парилки – да, обязательно. Если же вы ведете по правилам – только через стену к светильнику, то это вопрос простоты замены провода.

Дело в том, что простая ПВХ изоляция обязательно со временем разрушится на том участке, который подвергается действию высокой температуры. Обычно это на входе провода в светильник. Поэтому рекомендуется этот участок делать термоустойчивым.

В парилке с электропечью

Электропечь используется только в сауне, (потому что мы ставим под сомнение способность электропечей без парогенератора создавать режим русской бани).

Расчет мощности обычно делается упрощенно, по кубатуре помещения, исходя из соотношения 1-1,5 киловатта на кубометр. Следовательно, вам достаточно исходить из одного или полуторного объема парилки. Предположим, что дана парная 1,8*1,4*2,1 (ДШВ). Ее объем – 5,3 кубометра. Следовательно, мощность печи от 5 до 8 кВт. И это еще маленькая парная!

Понятно, что такую силовую установку не ставят на обычную розетку (тут сила тока 23-36 А, а обычная розетка выдерживает 10-16 А). Провод выводится наружу и там подключается к силовой розетке (они бывают разной мощности).

Термостойкие провода нужного сечения прилагаются к самой печке, так что вам их только вывести и подключить.

КСТАТИ! Вилка с заземлением требует заземления в розетке, это же не новость, правда?

Но с электропечью связаны еще требования по заземлению. В идеале вы делаете контур заземления еще в процессе строительства, обкладывая периметр металлической лентой, которая сваривается с сеткой на полу, и соединяя ее потом с заземлением в щитке.

Производим монтаж электропроводки в бане

Главным требованием монтажа электропроводки будь то в бане или сауне, является соблюдение норм пожарной безопасности. Прежде чем приступить непосредственно к монтажу, требуется произвести примерные расчеты необходимой мощности, которую будет нести электросеть бани. Эти расчеты необходимы, прежде всего, для того, чтобы определить какой мощности ток будет бежать по проводам, и соответственно провода с каким сечением нужно будет приобрести, чтобы они выдержали эту мощность.

Если это будут всего лишь осветительные приборы, то вам достаточно будет мощности в 1-2 киловатта. Но если вы планируете подключать в бане каике-то приборы, типа стиральной машины, фена или телевизора, то мощность лучше всего брать с запасом. Вам хватит запаса в 5-6 киловатт.

Если вы будете проводить проводку сами и вы далеко не электрик и специалист. Как же узнать какая мощность будет использована? На самом деле, все довольно таки просто, на любом электроприборе, будто обычная лампочка или электрическая печь указывается определенное количество цифр, одна из которых и обозначает напряжение электроприбора. В основной массе это напряжен в 200 В, но бывают и исключения (12, 24 или 380 Вольт). А второе число – обозначает мощность электроприбора и обозначается она в киловаттах. К примеру, среднемощная (около 7 кВт) электропечь для бани, всегда выполняется на напряжении в 220 В и редко в 380 В (при трехфазном и однофазном подключении).

Другие виды кабеля

При желании возможно выбрать другой вид кабеля из 6 описанных ниже.

ПВКВ

Еще один вариант термостойкого силиконового кабеля — ПВКВ. Аббревиатура означает: П — провод, В — вывод электромашины, КВ — изолятор из двух слоев кремнийорганического материала. ПВКВ используется в производстве обмоток класса «H» для машин, которые эксплуатируются без отрицательного воздействия масел или других агрессивных химических материалов. ПВКВ сохраняет эксплуатационные свойства при температурах до 180 градусов выше нуля. ПВКВ отличается высокой влагоустойчивостью.

Техническая особенность ПВКВ — повышенная гибкость токоведущей жилы, которая способна выдерживать до двух десятков изгибов. Провод устойчив как к высокому, так и к низкому атмосферному давлению, а также к его резким перепадам. ПВКВ хорошо противостоит вибрационным и другим механическим воздействиям (например, ударам). Изоляция позволяет применять его в пожароопасных местах, поскольку данный проводник не горюч. Так как ПВКВ устойчив к грибку и плесени, его можно использовать во влажных помещениях, в том числе в банях и подвалах.

ПРКА

Расшифровывается аббревиатура следующим образом: П — провод из меди, РК — кремнийорганический материал изоляции, пропитанный противогнилостной смазкой, А — высокая твердость. ПРКА используется при установке электрических обогревательных установок, электродвигателей, а также при прокладке проводки в сушильном оборудовании, банях и саунах.

Изолятор не имеет в своем составе галогенной составляющей, не горит, устойчив к грибку и плесени, не разрушается под воздействием ультрафиолетового излучения, практические не выделяет газов. Изоляционный слой способен сохранять эксплуатационные качества при температурах до 180 градусов выше нуля и уровне влажности до 98 %. Проводник отличается высокой стойкостью ко множественным изгибам.

ПАЛ

Буквы в маркировке несут следующую информацию: П — провод, А — асбест в качестве материала, Л — лакированная поверхность. Токопроводящие жилы покрыты одним слоем асбеста, пропитанного кремнийорганическим лаком.

Провод отличается особенно высокой устойчивостью к повышенным температурам, выдерживая воздействие 300-градусного тепла в течение 3 тысяч часов подряд. Однако следует иметь в виду, что уже при 250 градусах выше нуля изоляционный материал начинает выделять токсины, опасные для здоровья человека. Тем не менее, для электропроводки в бане или сауне ПАЛ — отличный выбор, так как материал сохраняет полную экологическую безопасность в пределах от минус 50 до плюс 200 градусов по Цельсию.

ПАЛ отличается высокой механической прочностью, устойчивостью к истиранию, воздействию агрессивных химических сред (бензина, лакокрасочных материалов, толуола и т.д.). Провод устойчив к изгибам и может эксплуатироваться даже после двух десятков циклов изгиба.

ПМТК

Расшифровка аббревиатуры: П — провод, М — монтажный, Т — термически устойчивый, К — кремнийорганический материал изоляционного слоя. Используется при установке оборудования специального назначения. К примеру, ПМТК часто применяется в обогревателях, электрических плитах и печах. Нередко можно встретить ПМТК в банях и саунах.

ПМТК содержит многопроволочную токоведущую жилу из меди. Такой проводник отличается стойкостью к ультрафиолетовому излучению, может эксплуатироваться в помещениях со 100 % уровнем влажности при температурах от минус 60 до плюс 200 градусов по Цельсию. Изоляционный материал ПМТК не горюч.

ПНБС

Этот тип термостойких проводов используется только для неподвижной прокладки и сохраняет эксплуатационные характеристики при температурах до 150 градусов выше нуля. Применяется в банях, саунах, электрических печах и обогревателях.

Провод содержит токоведущие жилы из меди, которые изолируются кремнийорганической резиной. Кабельная оболочка изготавливается из фторсилоксановой резины. В отличие от стандартных проводов, ПНБС можно присоединять непосредственно к электронагревательным приборам.

ПРКС

Основное применение провода в изоляционном слое из кремнийорганической резины — влажные жаркие помещения, к каковым относятся бани и сауны. Кабельная оболочка также производится из кремнийорганического материала. ПРКС отличается высокой гибкостью, устойчивостью к механическим воздействиям и агрессивным химическим средам. ПРКС способен выносить температуру до 250 градусов выше нуля, при этом не выделяя каких-либо токсинов. Благодаря многожильному содержимому, по одному кабелю можно передавать до 30 кВт электроэнергии.

Тонкости конструкции

РКГМ изготовлен при строгом соответствии с действующим ТУ16.К80-09-90. Провод одножильный, сделан из меди, имеет гибкость от четвертого класса по классификации ГОСТа 22483-77.

В действующих документах зафиксирован соответствие сечения жилы (номинального параметра) с реальным сечением проводов. К примеру, у жилы на один «квадрат» толщина равняется 0,31 мм. Это означает, что в состав провода должно входить от трех проволок и больше.

Элементы РКГМ:

ИЗОЛЯЦИЯ. Над медной жилой предусмотрен специальный изоляционный слой, изготовленный с применением резины кремнийорганического типа. Сегодня материал имеет более простое наименование — силиконовая резина или SiR. Преимущество изоляции РКГМ состоит в высоком уровне гибкости, стойкости к высокой температуре и растяжению. Для изготовления термостойкого провода применяется состав, сохраняющий параметры в широком температурном диапазоне — до 200 градусов Цельсия и более. Сегодня силиконовая изоляция активно используется для специальных противопожарных проводов, выдерживающих высокие температуры до 950 градусов Цельсия. Толщина изоляции меняется с учетом номинального напряжения.
ВНЕШНЯЯ ОБОЛОЧКА. На поверхности изделия предусмотрена оплетка, изготовленная из специальных нитей, имеющих стекловолоконную структуру и пропитанную особым типом лака КО-921. Такой подход гарантирует высокую стойкость к действию огня и повышенную прочность. Указанный тип лака включает в себя глифталевый состав и кремнийорганические смолы. Применение пропитки гарантирует стойкость провода к высоким температурам (до 250 градусов Цельсия). В целом изоляция кабеля относится к классу Н по ГОСТу 8865-93 и успешно выдерживает температуру в 180 градусов Цельсия.

Такое сочетание делает термостойкий провод РКГМ неизменным помощником в ситуации, когда требуется гибкость, неприхотливость и способность работать в широком температурном диапазоне.

Пошаговая инструкция монтажа проводки в гараже

Подготовительный этап

Все строительные работы по вырезанию штроб, разметке, пробиванию отверстий в стенах для кабеля, мест для установки розеток и выключателей. Глубина штробы выбирается индивидуально и будет зависеть: от толщины прокладываемого кабеля или провода в изоляции. Электропроводка должна проходить строго вертикально или горизонтально по стенам, а любой поворот осуществляется под прямым углом. Это правило касается как наружного, так и внутреннего типа монтажа кабельной продукции.

При имеющемся в помещении любом виде отопления нельзя, чтобы провод находился ближе 10 см от нагревающихся труб. Рекомендуется силами специалистов увеличить это расстояние до 25 см. Отверстие под розетки выполняются на расстоянии 0,6 м от пола, а выключатели – на высоте 1,5 м при расстоянии от косяка дверей не меньше, чем на 10-15 см. В отличие от квартир и жилых помещений, в гаражах выключатели освещения устанавливаются чаще всего в районе входных ворот или дверей.

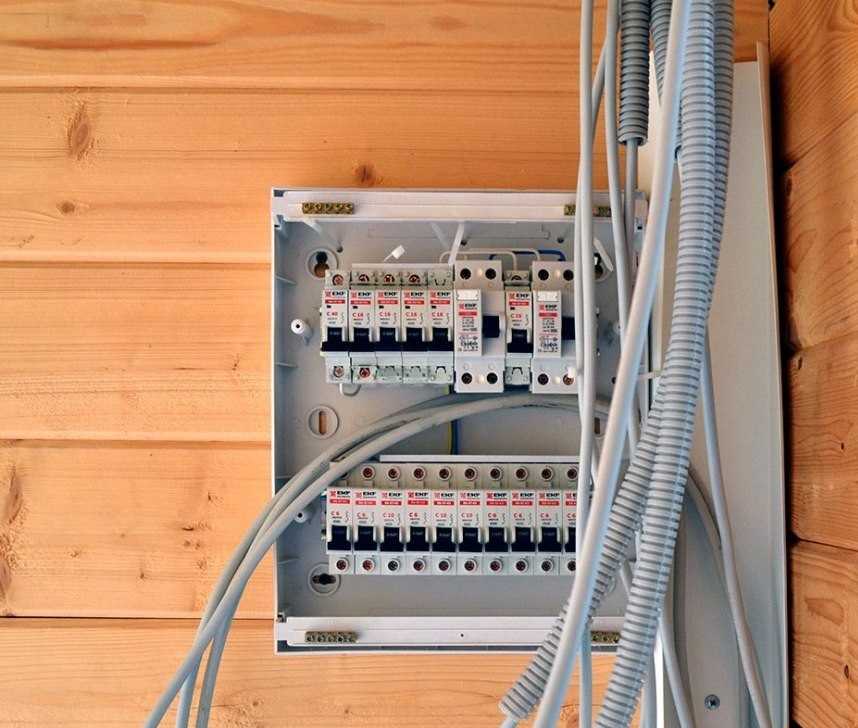

Установка электрощита

Корпус электрощита должен быть выполнен из диэлектрического материала, размеры которого зависят от габаритов всех устанавливаемых в нём автоматов, электросчетчика, УЗО, понижающего трансформатора для освещения ямы. В некоторых случаях электрощитовая делится на две части: щит с вводным автоматом, электросчетчиком и узел с автоматами подачи питания на отдельные группы потребителей (освещение, розетки и т. д.) с возможностью установки понижающего трансформатора 220/ 36 или 12 Вольт. После установки элемента учёта электроэнергии он пломбируется.

Прокладка наружной части электропроводки

Если гараж построен отдельно, то внешнюю часть проводки выполняют воздушным путём, рассчитав сечение кабеля, его длину от ближайшего распределительного пункта энергоснабжения. В случае реализации энергоснабжения гаража в кооперативе эту часть работ берет на себя администрация, прокладывая вводной кабель по стенам гаражей, в дальнейшем отвечая за их сохранность и техническое состояние. Основные требования к воздушной кабельной линии: высота над проезжей частью – не менее 6 м, над пешеходной зоной – 3,74, а ввод в помещение на высоте – не ниже 2,75 м.

Внутренняя проводка в гараже

Тип организации внутренней приводки зависит от типа электроснабжения: однофазное или трехфазное. Конечно, трехфазное напряжение более функциональное, так как даёт возможность подключения не только бытовых приборов, но профессиональной техники, рассчитанной на такое напряжение. Переход электрооборудования на однофазное снижает мощность данной техники.

Вся внутренняя проводка выполняется скрытым (с помощью штроб) или наружным способом (в металлической гофре). Выбор сечения токопроводящей жилы выполняется из расчёта используемой нагрузки по нижеприлагаемой таблице.

Напряжение 220 В	Напряжение 380 В
Сила тока, А	Мощность, кВт	Сила тока, А	Мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4,0	38	8,3	30	19,8
6,0	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8

Освещение смотровой ямы

Питание этих цепей выполняется от трансформатора, понижающего напряжение до безопасной для человека величины меньше 42 вольт. В качестве источников света рекомендуется применять светильники на основе светодиодов из-за их эффективности и экономичности, а также длительного ресурса использования.

Разводка розеточной сети

Основными требованиями являются надежная изоляция мест соединения и правильный расчет сечения кабеля в соответствии с величиной тока нагрузки. При использовании напряжения 220 вольт она выполняется двухжильным кабелем при использовании УЗО и трехжильным при организации электроснабжения розеток с контуром заземления.

Правильная организация заземления

Заземление имеет основную функцию – это защита человека от поражения электрическим током в случае пробоя изоляции оборудования и появления опасности на токопроводящем контуре. Реализация отдельного заземляющего контура в кооперативных гаражах проблематична, в отличие от помещений для автомобиля, расположенных возле частного дома. Заземляющий контур выполняется путем забивания металлических стержней в землю в форме треугольника, последующим их соединением друг с другом.

В качестве заземляющей шины используется металлическая полоса 40*1,5 мм, которая прокладывается непосредственно в гараж, где подключается к заземляющему проводнику.

Способы подведения

Перед тем, как планировать процесс монтажа электропроводки в бане, необходимо провести к ней силовой кабель. Для этого существует всего два способа:

Воздушный;
Подземный.

К преимуществам воздушного способа можно отнести его низкую стоимость, а также скорость монтажа. В этом случае используется кабель марки СИП 4.

Важно! Строго запрещено использовать кабель марки СИП для проведения по чердачным помещениям, поэтому для введения в помещение бани используются кабеля ВВГ или НГ.

Для того, чтобы закрепить кабель во внешней стене бани, его необходимо поместить в гофротрубу или короб из пластика. На месте ввода кабеля СИП устанавливается бокс с автоматическим выключателем.

Проводить под землей довольно затруднительно и накладно, поэтому в этом случае пользуются моделью кабеля марки ВБ6Шв. Преимуществом данного способа является защита кабеля от повреждений.

Монтировать электропроводку внутри помещения бани лучше открытым способом, поскольку он более безопасен и удобен. В этом случае линии проводки довольно просто просматриваются, а также не возникают сложности в процессе замены или ремонта.

Рассмотрим более подробно воздушный и подземный способ подведения кабеля к бане.

Воздушный способ подведения

Прокладывать кабель по воздуху более опасно, нежели под землей, поскольку в этом случае он будет постоянно подвержен испытаниям: перемены погоды, атмосферные осадки, ультрафиолет, ветер – все это неблагоприятно влияет на структуру кабеля.

В связи с этим, он должен быть достаточно прочен и обладать хорошей защитой от всех погодных капризов.

Для того, чтобы провести провод от дома до банного строения, обычно используются:

Кабель без изоляционного слоя;
Кабель СИП с изолирующим слоем.

Лучше всего остановить свой выбор на втором варианте, поскольку СИП покрыт плотным полиэтиленовым слоем, что защищает его от любых воздействий, а жила его изготовлена из алюминия. Также он довольно жесткий, благодаря чему не требует установки дополнительного каркаса.

Итак, если вы решили провести кабель к бане воздушным способом, вы должны знать несколько правил и требований к данному процессу:

Расстояние от кабеля до проезжей части должно быть минимум 6 м;
Расстояние от кабеля до пешеходной части должно быть не менее 3,5 м;
В случае, когда кабель опускается с опоры, превышающей 25 метров, необходимо установить дополнительную опору;
Минимальная высота входа провода в банной строение – 2-3 м.

В качестве проводящего кабеля при воздушном способе подведения обычно используется СИП4, название которого расшифровывается, как самонесущий изолирующий провод. СИП4 не имеет несущего троса.

Сечение алюминиевых жил кабеля СИП4 должно приравниваться 16 кв.мм. Если планируется осуществлять двухфазный ввод, то кабель должен быть двухжильным. Если же трехфазный – четырехжильным.

Чтобы провести кабель при помощи стальной трубы, необходимо следовать таким правилам:

Для того, чтобы предотвратить попадание влаги в трубу, необходимо изогнуть ее верхний конец полукольцом;
Нижний конец стальной трубы в обязательном порядке закрепляется под углом в 5-15 градусов, наклоненным в сторону улицы;
Необходимо качественно окрасить трубу, а также проделать отверстие в самом ее низу, дабы конденсат беспрепятственно вытекал наружу;
К стене труба крепится при помощи хомутов, а к крыше – при помощи стальной растяжки и болтов.

Подземный способ подведения

Наиболее надежный, но не всегда уместный способ. Как уже говорилось ранее, подземный способ подведения кабеля к бане требует довольно больших материальных затрат.

Однако именно при таком способе подведения кабель максимально защищен от повреждений и долгое время не требует замены и ремонта.

В качестве кабеля для проведения подземным способом используется ВБбШв – бронированный кабель, имеющий четыре медные жилы.

Сечение всех медных жил приравнивается 10 мм.кв. Между внутренней и наружной оболочкой находится металлическая оплетка, из-за чего ВБбШв прочнее кабеля СИП.

В процессе проведения кабеля под землей первым делом выкапывается траншея, глубина которой варьирует от 0,7 до 1,2 м. Затем необходимо высыпать 10 см песка на дно траншеи и уже на него выкладывать кабель, который сверху также засыпается песком.

Информация. Для того, чтобы обеспечить кабелю максимальную защиту от механических воздействий, рекомендуется выложить поверх песка ряд кирпичей.

Для вертикальной укладки кабеля можно использовать трубы и уголки из металла, однако это строго запрещено при горизонтальной укладке кабеля, поскольку может привести к образованию конденсата.

Общие положения по электропроводке

Электрическая проводка в парной выполняется по определённым правилам. Существуют требования ПУЭ, которые разрабатывались для строений с повышенной влажностью. Основными правилами являются следующие:

вся фурнитура должна размещаться в предбанном помещении или зоне отдыха;
в моечной и парной нельзя размещать розетки;
не допускается помещение токоведущей трассы в трубки из металла;
плафоны для осветительных приборов должны быть герметичными;
электропроводка не может быть выполнена над печкой;
для помещения следует сделать защиту от молнии;
если баня изготовлена из дерева, то под трубы понадобится подкладывать пластины листового асбеста;
если проводка проходит посреди горючих элементов, то пластины нужно размещать как под проводом, так и над ним.

Если опыта нет, рекомендуется пригласить квалифицированного специалиста, который поможет провести все расчёты и установить необходимые приспособления

Если данной возможности нет — во всех моментах можно разобраться самостоятельно, однако важно изучить все нюансы. Специалисту следует дать приблизительный план расположения розеток, осветительных приспособлений и выключателей

Понадобится предварительно рассчитать общую мощность устройств — это позволит электрику подобрать требуемое сечение для электрокабеля.

Электричество в парную будет подаваться от основного распределительного щитка с отдельным заземляющим контуром. Проводка выполняется в том месте, где она будет меньше всего заметна. Минимальное расстояние от радиаторов и трубок — 1,5 м. Не допускается выполнять проводку в крайних частях помещения или напротив входа. Существуют следующие правила:

напряжение питания проводится через УЗО и АВ;
таким же образом проводится трансформатор для понижения, который будет использоваться для того, чтобы осветить парную и моечную;
рекомендуется использовать кабель ВВГнг-LS 3х2,5 мм, который производится из меди и имеет специальную оболочку;
щиток, основное устройство для выключения и коробки для распределения монтируются в предбаннике;
чтобы протянуть провод через стенку в бане, понадобится просверлить углубления в центральной части бревна и вставить туда трубку из стали;
проводка может быть металлической, гофрированной или пластиковой;
проводку рекомендуется делать открытой и проходить через чердачное помещение;
скрепление проводов должно быть клеммным;
не допускается скручивание проводов;
оплётка проводов не должна быть виниловой или резиновой.

В большинстве случаев выполняется открытая проводка. Она проходит в специальных кабельных каналах под потолком. В парной термостойкий провод понадобится пропустить сквозь перегородку между моечной и парилкой через гильзу из стали. После этого он должен попасть в осветительный прибор, который расположен на месте выхода провода из перегородки.

Рекомендуется использовать гофрированный провод марки H07RN-F.

С чего начинать

Электрическая проводка для освещения бани состоит из несколько систем: вводного щитка с арматурой безопасности, электрических кабелей и защитных кожухов, коробок разводки (коробок Бермана), выключателей, розеток и осветительных приборов. Это классический «бюджетный» набор. Для эксклюзивных бань этот перечень может значительно расширяться за счет установки электронного оборудования управления декоративной подсветкой, дополнительными датчиками движения и т. д.

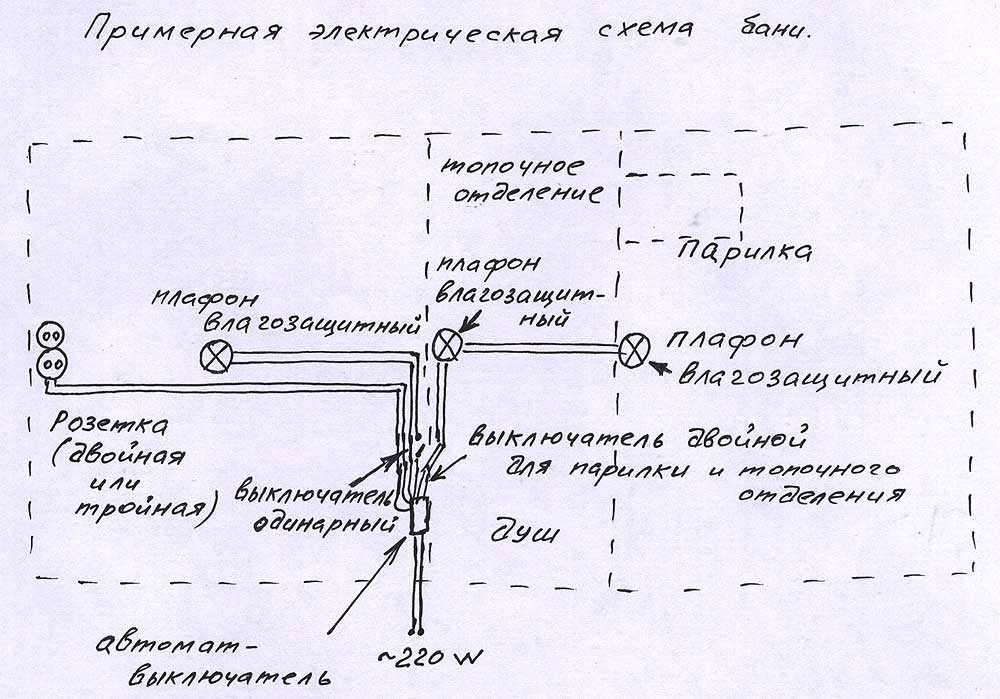

Схема подключения электроприборов

Согласно принятой классификации, бани делятся на четыре зоны безопасности:

ограничительная зона 0. Зона касается внутреннего душевого поддона и полок парной;
ограничительная зона 1. Располагается на расстоянии ≥ 60 сантиметров от различных типов разбрызгивателей воды;
ограничительная зона 2. Ограничена горизонтальной плоскостью на удалении 2 м над полом;
ограничительная зона 3. Горизонтальная и вертикальная ограничительные условные плоскости располагаются на удалении 2,25 м.

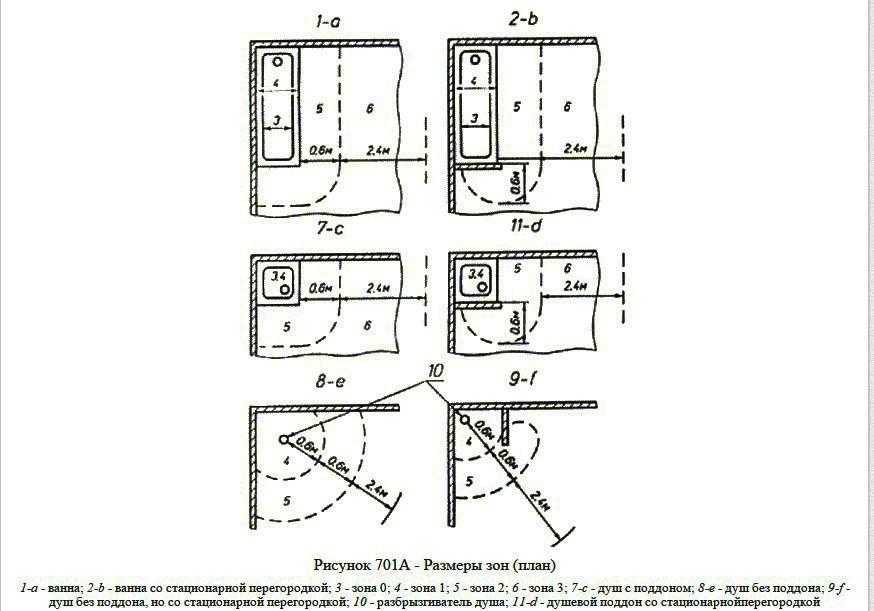

Размеры зон

В зависимости от того, в какой зоне вы планируете устанавливать электрические приборы, выбирается степень их защиты. Электрооборудование должно иметь степень защиты от IPX7 (в зоне 0) и до IPX1 (в зоне 3). Степень защиты электрических приборов указывается на корпусе или в инструкции по применению.

Показатель защиты электроприборов IP

Марку кабелей нужно выбирать с учетом максимальной пиковой мощности и температурных условий эксплуатации.

Толщина жил кабеля для медных проводов

Но и это не все проблемы с недобросовестными компаниями. Для изготовления изоляции они применяют некачественные пластики, в большинстве случаев после вторичной переработки. Уверенности в их надежности нет никакой. Надежность изоляции во многом зависит от окружающей температуры, каждая марка кабеля имеет свои допустимые пределы. Кроме того, чем выше температура кабеля, тем выше сопротивление токопроводящей жилы. В свою очередь, чем выше сопротивление провода, тем больше он нагревается. И получается замкнутый круг, который может стать причиной перегорания кабеля или пожара.

Силовой медный кабель ВВГ

Способы прокладки проводов в бане

Вывод. Стремление сэкономить на дешевых кабелях приводит к вполне реальным убыткам и неоправданным рискам, не связывайтесь с ними. Намного выгоднее сразу приобретать дорогие кабели известных зарубежных или отечественных брендов. Ознакомьтесь с таблицами, характеризующими технические параметры кабелей отечественного и иностранного производства.

Значения сопротивления изоляции

Как проверять изоляцию, мы расскажем ниже. Часто самостоятельно сделать проверку невозможно, придется обращаться за помощью к специализированным компаниям. Одновременно он могут составить акт соответствия проводки существующим государственным нормативным актам. Они же проверят и качество соединения контактов электрической проводки.

Таблица подбора кабелей по сечению

Эта таблица распространяется только на продукцию добросовестных производителей. Всем остальным увеличивайте сечение кабеля минимум на 25%.

Рекомендованные кабели для использования в помещениях

Не используйте эти кабели на открытом воздухе, они боятся жесткого ультрафиолетового излучения и резких перепадов температур.

Рекомендованные кабели к использованию на открытом воздухе

Это часто универсальные кабели, пригодны и для монтажа в помещениях. Но довольно высокая цена делает экономически невыгодным их применение в помещениях, есть намного дешевле варианты.

Отечественная маркировка кабелей

Эта таблица поможет вам разобраться с каждой буквой и цифрой, указанной на маркировке. Теперь будет намного проще выбирать марки в точном соответствии с потребностями. Следует отметить, что медные кабели – удовольствие не из дешевых, за счет специальных знаний можно сэкономить вполне внушительные суммы.

С теоретическим разделом более-менее разобрались, можно переходить к практическим шагам монтажа освещения в бане.

Как соединять электрические кабели

И здесь существуют стандарты, нарушать которые запрещается. Каждая жила кабеля имеет свою расцветку, посмотрите на таблицу.

Буквенная и цветовая маркировка токопроводящих жил

Проще говоря, для однофазной схемы синий цвет нужно подсоединять к «нулю», коричневый к «фазе», а зелено-желтый к «земле»

Это очень важное правило, всегда его соблюдайте. В противном случае можно не только запутаться в проводах, но и подвергнуть опасности электрика, выполняющего ремонт проводки

Соединение проводов

В настоящее время использование алюминиевых токопроводящих жил для внутренней разводки запрещено, но в старых банях такие кабели существует.

Желательно пользоваться электрической арматурой, имеющей специальные клеммники. Если таковых не найти, то все места скруток нужно надежно изолировать и разводить по разным углам монтажных коробок.
