Как правильно приваривать петли на ворота + видео

Технология приварки петель

Прежде чем рассказать о том, как варить петли на ворота, стоит подробнее остановиться на условиях, необходимых для их нормальной работы.

Даже если нагрузка рассчитана верно, петли могут не справиться с ней, если их положение будет хоть немного отклоняться от вертикали. Они быстро выйдут из строя. И второй момент: между корпусом петли и опорным столбом должен оставаться небольшой зазор в 1-2 мм, чтобы металлические части столба и ответной части навеса не соприкасались и не терлись друг о друга. Такую же щель нужно оставлять и со стороны створки.

Видео описание

Чтобы понять, о чем идет речь, посмотрите видео

Нюансы установки на опоры разного сечения

Опорные столбы, на которые навешиваются створки, могут быть круглого, квадратного или, реже, прямоугольного сечения. Есть разница между тем, как правильно приварить петли на ворота к круглым столбам или опорам из профильных труб.

Если профильная труба имеет ровные грани без изгибов и искривлений, то справиться с задачей, как правильно приварить петли на ворота к квадратным столбам, будет легко. Они устанавливаются на наружную плоскость опоры.

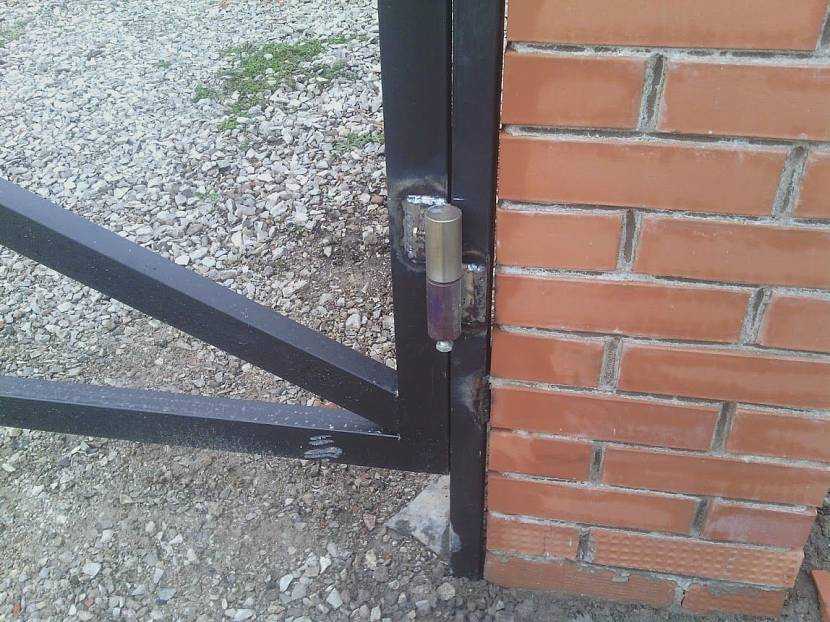

Навес с пластинами на квадратном столбеИсточник distroy.ru

В случае с опорой круглого сечения нужно сначала решить, в какую сторону будут открываться створки. Затем находят самую выступающую линию (середину столба относительно проема) и отступают от неё на несколько миллиметров наружу – в сторону распахивания. Достаточно 5-6 мм, чтобы калитка или створка ворот плавно и без рывков ходила вокруг оси навеса. Так как приварить петли на ворота к круглым столбам сложнее, чем к квадратным, здесь нужно быть особенно аккуратным и внимательным, выдерживая одинаковый размер отступа для всех петель.

Установочные и сварочные работы

Опытные сварщики рекомендуют сначала приварить навесы к створкам, уложив их на ровную горизонтальную поверхность. К ним приваривают половинку в виде полого цилиндра, а к опорам впоследствии – ответную часть со штырем (штырем вверх). От верхнего и нижнего края отступают примерно на 15 см.

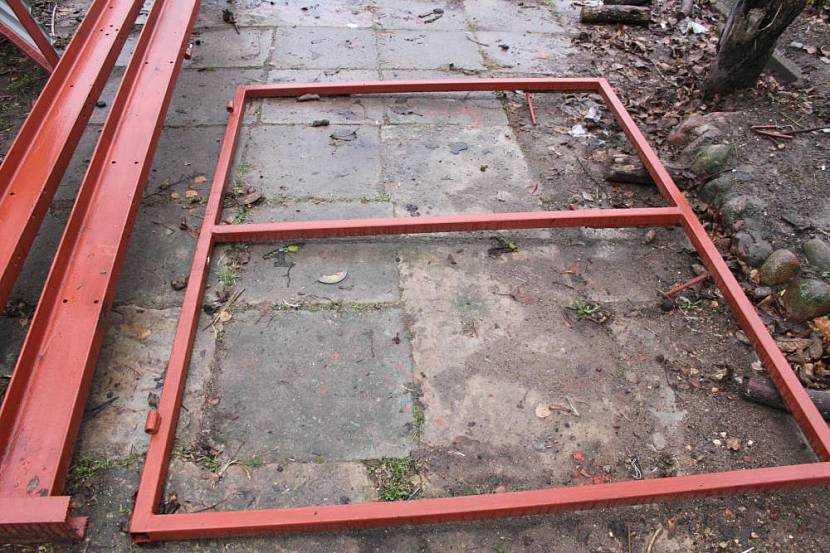

Каркас калитки с приваренными петлямиИсточник www.chipmaker.ru

Затем створку с приваренными навесами устанавливают в проем на подставки, обеспечивающие нужное расстояние до земли, и жестко фиксируют струбцинами, клещами и другими приспособлениями. Делают это так, чтобы она стояла строго вертикально, а между ней и опорой оставался зазор в 5 мм или около того. Для этого пользуются лазерным уровнем или отвесом, а между элементами вставляют проставки нужной толщины.

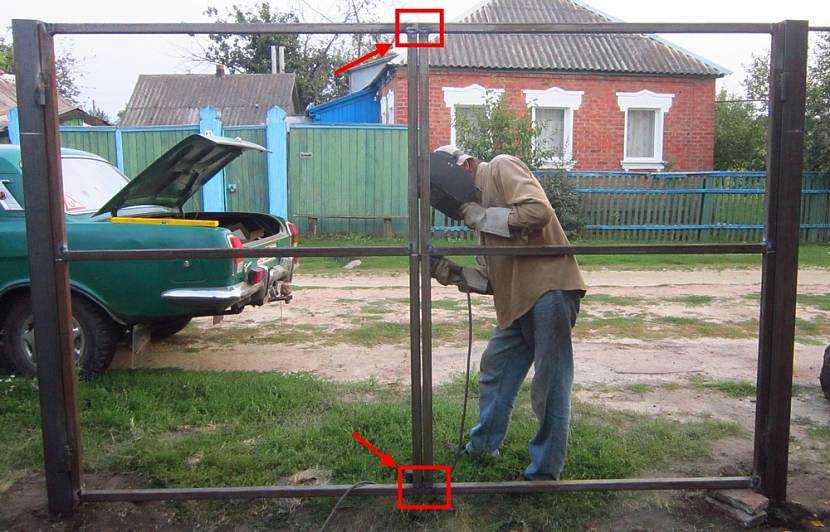

Другие мастера предпочитают сначала выставить калитку, а затем приваривать петли и к ней, и к столбу. Большой разницы нет, каждый делает так, как ему удобно.

Другой вариант – при изготовлении створок делать верхние и нижние ребра каркаса цельными и разрезать их после навешивания на петлиИсточник sqezo.ru

Теперь о том, как правильно приварить навесы на ворота. Последовательность работ выглядит так:

• вокруг петель сверху и снизу оборачивают и закручивают проволоку толщиной 1,5-2,5 мм для образования зазора между ней и плоскостью сварки. Можно подкладывать спички или другие подходящие по толщине предметы, но они выпадают, смещаются или ломаются, что очень неудобно;
• на опорах размечают места крепления навесов и прикладывают к ним ровный длинный брусок или профильную трубу. Закрепляют её по уровню, обеспечив вертикальное положение.

Видео описание

Как это выглядит, смотрите в этом видео:

петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;

петли прихватывают сваркой к опорам в 2-3 точках;

точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;

когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;

если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;

остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид

Но эту работу нужно выполнять осторожно, чтобы не повредить стык.. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

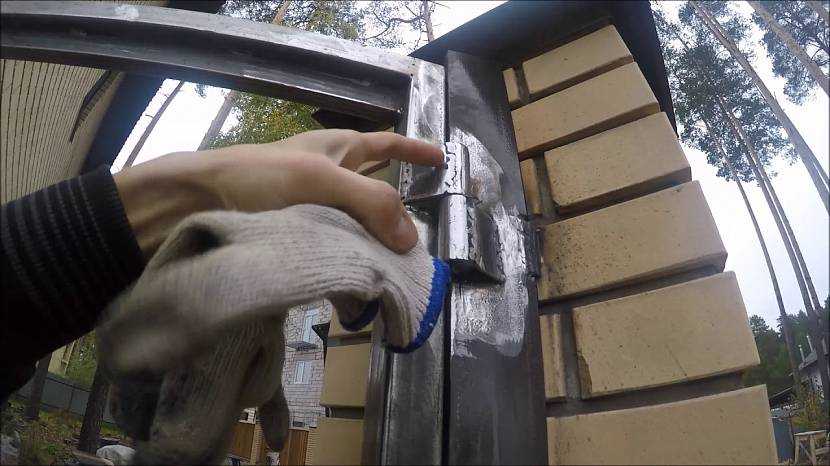

После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.

Навесить металлические ворота можно и на другие навесы, которые крепятся винтами или гайками. Но сварной способ более надежный и долговечный, особенно если знать, как правильно приварить петли на ворота и четко выполнять все требования, касающиеся технологии их монтажа.

Методика крепления к воротам

Без сварки петли устанавливают на болты

Установка поворотных петель на ворота производится 3 основными способами:

• электросварка – детали петель приваривают к полотну и каркасу;
• установка на болты – чаще используется, если полотно изготовлено из дерева;
• на саморезы – рекомендуется для тонколистовых конструкций, наподобие створок из профнастила.

Размещение фурнитуры может быть скрытым или видимым. К последним, например, относят все варианты накладных петель. Спрятать с глаз можно цилиндрические модели.

Нюансы установки на опоры разного сечения

В качестве опорных столбов для ворот чаще всего используют профильные или круглые железные трубы. Характер сечения влияет на способ фиксации фурнитуры.

На столбы с квадратным или прямоугольным сечением петли привариваются с наружной стороны, на плоскость опоры.

Если опорный столб круглый, сразу же определяют, в какую сторону открывается створка. Затем находят наиболее выступающую линию – обычно это середина трубы, отступают от нее в сторону распахивания 5–6 мм и закрепляют петли. К круглой профтрубе варить сложнее. Здесь требуется аккуратность. По возможности сварку заменяют установкой на болты.

Необходимые инструменты и материалы

Для работы понадобятся петли, сварка и защитный шлем

Для монтажа фурнитуры потребуется:

• поворотные петли необходимой конструкции;
• рулетки и строительный уровень;
• сварочный аппарат;
• болты, саморезы, другой крепеж, если фурнитуру монтируют другим способом.

Сварка без платиков

При небольшом весе калитки можно обойтись без платиков. Технология приваривания будет немного изменена:

1. Опора и рама калитки укладываются горизонтально, чтобы их поверхности находились в одной плоскости. Между ними оставляется зазор в 3-5 мм.
2. От верхнего края рамы отмеряется 20 см и в зазор укладывается петля. Чтобы ее немного приподнять, можно воспользоваться двумя спичками, расположив их перпендикулярно зазору и установив на них шарнир.
3. Петля фиксируется точечной сваркой: нижний элемент со штырем приваривается к опоре, верхний элемент с пазом — к раме.
4. Чтобы проверить, насколько хорошо работают петли, вовсе не обязательно поднимать створку: гораздо проще повернуть опору. Если все нормально, выполняется окончательная сварка по всей длине крепления<./li>

Эти способы подходят для установки новых ворот, дверей или калиток. Если же необходимо, например, заменить старые петли на уже установленных воротах, опытные мастера предлагают действовать следующим образом:

1. Зафиксировать на петле платики.
2. Положив створку горизонтально, приварить верхнюю часть петли.
3. Установить створку в проем и зафиксировать.
4. Вставить нижнюю часть петли в верхнюю. Отметить на опоре место, где должен стоять платик нижней части.
5. Приварить нижнюю часть к опоре.

Смазку следует выполнять только в теплый период года, иначе возможно примерзание петель. Перед тем как нанести смазку, рекомендуется снять дверь с петли, удалить со штыря остатки прежнего состава, грязь, ржавчину, прочистить паз.

Руководство по установке

Петли устанавливаются на сторону, в которую будет происходить открывание. Работа ведётся в горизонтальном положении; поверхности, задействованные при сварке, обезжиривают и обрабатывают щёткой, предварительно удалив на участке слой лакокрасочного покрытия.

Намечают место будущих петель – их размещают в 15-20 см от верхней и нижней граней калитки. Для этого на монтажные подкладки, обеспечивающие зазор между нижней гранью ворот и землёй, выставляют дверь внутри проёма. Выравнивают по уровню, меняя высоту подкладок. Эту операцию рекомендуется выполнять как минимум вдвоём. Выровняв и зафиксировав полотно, прикладывают навесы, отмечают их расположение на воротах и на дверной коробке.

После нанесения разметки распашной элемент убирают с подставок, вынимают из проёма, возвращают в горизонтальную плоскость. Петли приваривают в разобранном виде: верхняя половинка отводится для дверного полотна, часть со штырём – для опорных конструкций. Деталь укладывают по отметкам и прихватывают предварительной точечной сваркой. По уровню проверяют, не произошёл ли перекос. Если ось навеса параллельна плоскости распашного элемента, выполняют капитальную сварку по всей линии контакта. Готовый сплошной шов зачищают шлифовальной машинкой.

К лутке приваривают нижнюю часть петли. Если нет возможности уложить опору горизонтально, то работают в вертикальном положении. Прихватку точечной сваркой выполняют по такому алгоритму:

1. Сверху.
2. Снизу.
3. По центру.
4. В центре верхней половины будущего шва.
5. В центре нижней половины будущего шва.

Далее следует выверка по уровню, проверочная установка створки. Если дефектов соединения нет, оно выдерживает нагрузку, дверь откидывается плавно и плотно прилегает к коробке, то сваривают капитальным сплошным швом. При сварке масло, которым смазаны петли, может выгореть или вытечь, из-за чего дверь будет скрипеть и заедать. Чтобы этого не происходило, створку приподнимают и ещё раз обильно смазывают внутренности навесов.

Виды петель и свойства, которыми они должны обладать

Чтобы ворота простояли максимально долго и показали высокий уровень защиты, металлические петли должны обладать несколькими полезными свойствами:

1. Бесшумная работа.
2. Движение по требованию.
3. Устойчивость перед орудиями злоумышленников.
4. Возможность поворачивания в обе стороны без усилий.

Эти критерии определяют качество крепежного устройства и допустимую нагрузку, превышение которой быстро делает изделие неработоспособным. Для соединения тяжеловесных створок с каркасом воротной конструкции понадобится 6 петель, в то время как для легкого полотна хватает 4 штук.

Популярной разновидностью входных групп для гаража на сегодняшний день являются распашные ворота. Крепежные устройства для них различаются способом фиксации, формой и количеством секций. Надежнее всего производить крепеж при помощи сварки.

Рассмотрим, в каких разновидностях производители выпускают петли для распашных ворот.

• Цилиндрические с опорным подшипником. Максимальная нагрузка – до 400 кг. Внутри корпуса находится коронка подшипника. Крепят подобные петли сваркой.
• Цилиндрические с усилением. В их конструкции также предусмотрен опорный подшипник, но кроме него еще имеются пластины, распределяющие нагрузку между опорами и створками. Допустимая нагрузка – 600 кг. Петли приваривают или привинчивают .
• Сквозные петли. Устройства применяют в тех случаях, когда винтовое соединение и сварку применить не удается. Петли выдерживают полотно весом до 200 кг. Для фиксации их просверливают насквозь, соединение со створкой осуществляют гайками.
• Трехсекционные накладные петли. Способны выдерживать массивные створки и противостоять попыткам взлома. Петли не допускают скрипа и провисания ворот, а также обеспечивают плавность хода.
• Кованые петли (жиковины). Они являются не только держателем створок, но и украшением всей конструкции. Петли красиво смотрятся на деревянных воротах.
• Петля-стрела шарнирная или полушарнирная. Стальное изделие рассчитано на толстые и тяжелые входные группы. Его ассортимент представлен съёмными, обычными и фигурными петлями.
• Регулируемые петли. Металлические устройства позволяют хозяину менять положение створок по высоте. Их применение целесообразно при подозрении на возможное смещение опорных стоек в будущем. Допустимая нагрузка – около 200 кг.

Привариваем петли своими руками

Как вы знаете чтобы для ворот бывают самыми разными и приваривать к ним петли также следует по-разному. Далее, вы узнаете, как производить закрепление петель на круглом и квадратном столбе. Также расскажем вам как устанавливаются скрытые внутренние петли на ворота или калитку и как приварить петли на воротах из профильного листа.

Устанавливаем навесы на круглый столб

Чтобы навесы нормально функционировала на круглом столбе, её необходимо чуток отодвинуть от него. Для этого лучше всего подложить под неё небольшую пластинку из металла, толщиной около двух-трёх миллиметров.

При приварке навесов к круглому столбу, выдвиньте их наружу на 5 мм на нем и на калитке. Так вы уберете щель между ними при закрывании.

Также от середины столба петля должна выходить к наружной стороне на пять-шесть миллиметров. Тогда ворота будут установлены точно посередине, а петля сможет ходить по своей оси без заеданий и очень плавно.

Привариваем завесы на квадратной опоре

Здесь уже необходимо устанавливать петлю заподлицо. Делать подкладку необязательно, но лучше перестраховать себя и сделать это. Сначала прикладываете петлю, и прихватываете её несколькими точками, чтобы она самостоятельно держалась.

Варить нужно снизу вверх мелкими прихватками и соблюдать очередность выполнения работ.

После этого берёте ровный деревянный брусок или металлический уголок и по нему выравниваете петлю, чтобы она стояла ровно, попутно проверяете всё отвесом.

Для исключения возможных сварочных деформаций навесы должны привариваться к полотну и коробке «крест-накрест».

После того как обе петли закреплены, следует надеть ворота и проверить их ход, если всё в порядке продолжаете сварку. В конце швы зачищаете болгаркой и можете их покрасить.

Установка скрытых внутренних петель

Если вы хотите убрать петли из виду, сделав свои ворота более привлекательными, тогда следует использовать специальные скрытые петли для внутренней установки. Но проделать установку таких петель довольно сложно и вам необходимо обладать мастерством и сноровкой в сварочном деле, если вы непрофессиональный сварщик со стажем, тогда у вас не получится осилить такую работу.

Лучше всего доверьте процесс профессионалу, тогда монтаж будет сделан качественно и ворота установятся надёжно и надолго. Конечно, за такую работу необходимо будет заплатить деньги, но качество того стоит.

Устанавливаем на забор из профильного листа

Процесс установки петель на таком заборе несколько отличает от стандартного, хотя в нём также нет ничего сверхсложного и трудоёмкого, вам необходимо только запастить желанием и стремиться получиться максимально качественный результат от проделанной работы.

Металлические петли для ворот из профнастила

Итак, весь процесс монтажа состоит из таких этапов:

• Делаются две небольших перемычки, выставляете их параллельно длинным сторона и закрепляете сверху и снизу соответственно.
• Расстояние между этими перемычками сделает сделать так, чтобы можно было установить три таких элемента.
• К установленным перемычкам привариваем наши петли.
• Профильный лист необходимо прикручивать уже поверх установленных петель, так как при сварочных работах он попросту может обгореть и потерять свой привлекательный внешний вид. Лучше всего для таких целей подойдут петли для гаражных дверей.

Зачем применяются монтажные пластины

Такие пластины помогают упростить работу и облегчают нагрузку на завесы. Они привариваются заранее ещё начала установки самих петель.

Размеры, форма и толщина таких пластин будут зависеть от параметров ворот, которые будут установлены. Помимо облегчения нагрузки и монтажа, такие элементы могут выполнять декоративные функции.

Начало работ

Цилиндрическая форма петель зачастую заставляет неопытных сварщиков задаться вопросом: «А это вообще варится?». Варится. Петли, сделанные из шестигранника или четырехгранника на самом деле варить сложнее. По правильной технологии петли для начала привариваются к специальным платикам. Делать это желательно на ровной горизонтальной поверхности, например, на наковальне (заодно к ней можно прицепить «минус» сварочного аппарата). Неотъемлемое требование: приваривать платики к петлям необходимо сплошным швом.

Подобрать подходящий по размерам платик не сложно. Учитываем вес ворот и прочность материала из которого они изготовлены и определяем на глаз, сварочный шов какой длины сможет выдержать вес и не позволить дверной конструкции деформироваться. Платиками организуется удобная рабочая «площадка» для проведения сварочных работ, а так же они служат распределительными пластинами воротного полотна, что не позволяет последнему «разорваться» даже при общем тяжелом весе воротной конструкции.

Установка ворот

Производить сварку петель с уже приваренными платиками нужно стационарно, предварительно разместив ворота в «родное окно». То есть, ворота придется фиксировать «вхолостую» и достигать их требуемое положение еще до начала сварочных работ. Положение дверей надо проверить и перепроверить столько раз, сколько среднестатистический первоклассник знает чисел – как минимум десять.

Сварочные работы

После того как будет произведена тщательная проверка расположения ворот, заранее измеренных и отмеченных полей для пластин, можно начинать сварочные работы с нижних петель на столбах. Вертикальные швы – это самая трудная работа для сварщика. Но благодаря пластинам даже неопытный сварщик сможет с ними справиться. Когда одна штыковая часть петли на створке будет приварена, можно будет воспользоваться лазерным уровнем для сверки правильного расположения ее оси и для определения точного расположения второй штыковой петли.

Завершение

После тщательной сварки штыковых частей петель на столбе, на них нужно будет наживить вставные верхние части петель сразу с шариками. После чего как можно более плотно прижать наживленную часть к полотну двери и продолжать сварочные работы.

По окончанию сварочных работ швы можно обработать болгаркой.

Такой технологией уже давно успешно пользуются все службы по установке дверей. Сделать это самостоятельно будет нетрудно, если имеются навыки по сварочным работам и необходимое оборудование с расходным материалом:

• Металлические дверные петли;
• Пластинки/платики;
• Сварочный аппарат;
• Электроды;
• Слесарный молоток;
• Сварочная маска, рукавицы и спецодежда;
• Болгарка.

Обратите внимание, что ворота должны открываться наружу, т.к если ворота будут открываться внутрь при обильном снегопаде зимой — это может стать большой проблемой!

Видео — создание распашных ворот

Видео — установка гаражных ворот

Предварительный этап

Перед тем, как начинать крепить петли для ворот, необходимо соблюсти ряд правил и выбрать сами навесы.

Требования к технике безопасности

Данный пункт связан с соблюдением правил по техники безопасности по организации ведения любых сварочных работ. Если говорить конкретнее, то нельзя:

• Вести работу при помощи неисправного оборудования
• При использовании электросварки подключение аппарата должно быть к заземлённому и соответствующему мощности подключаемого оборудования источнику
• Пользоваться сварочными агрегатами вблизи легковоспламеняющихся материалов
• Мастер должен быть снабжен всеми необходимыми средствами индивидуальной защиты (маской, крагами, обувью) и быть одет в негорючую одежду, а лучше, в специальный костюм сварщика

Степень готовности изделия

Петли на ворота рекомендуется монтировать после полной покраски и сушки защитного слоя на готовом изделии. При этом, зоны, на которых планируется крепить навесы, должны, напротив, быть полностью очищены от любых покрытий. Это необходимо для самой возможности производить сварку в этих местах и с целью обеспечения противопожарной безопасности.

Необходимый инструмент

В процессе монтажа важно, чтобы все нужные для этого приспособления и оборудование были рядом с мастером. Перечень инструмента включает:

• Рулетку
• Уровень
• Молоток
• Сварочный аппарат
• Щётку по металлу
• Угловую шлифовальную машину с дисками по металлу
• Средства индивидуальной защиты
• Монтажные подкладки в виде брусков, кирпичей и т.д.

Петли

Перед тем, как приварить петли надо их иметь в наличии. Можно изготовить петли для ворот своими руками, а можно купить готовые. Если планируется самостоятельное изготовление, то лучше заранее иметь чертеж петли для ворот, который Вы можете видеть на чертеже ниже или составить на основании имеющихся образцов. По форме они бывают круглые, квадратные и шестигранные. Это зависит от вида исходного материала, из которого они делались. Самыми универсальными и удобными в использовании являются круглые.

Также есть различия конструкционные. Различают:

Третье, чем отличаются друг от друга петли для ворот – размеры. Чем больше масса распашных элементов, тем более мощные и крупные должны быть навесы. Здесь всегда лучше перестараться, чем применить слабые крепления, которые могут под весом створок деформироваться или разрушиться. Причём, петли на калитку опытные мастера устанавливают такие же по размеру, как и на ворота. Несмотря на то, что калитка имеет меньший размер, её масса может быть значительной из-за имеющихся на ней замков, засовов, почтового ящика, средств видео и аудио контакта. В большинстве случаев, калиткой пользуются чаще, поэтому запас прочности навесов лишним не будет.

Разновидности

Петли позволяют плавно открывать и закрывать ворота, не издавая при этом ни единого звука

Все виды петель можно разделить на три группы:

• классические;
• декоративные;
• скрытые.

Первые имеют обычный вид, ведь с ними потребитель сталкивается достаточно часто, так как они устанавливаются на входные и межкомнатные двери. Несмотря на то что речь идет о петлях для ворот, они ничем особо не отличаются. При этом есть один аспект, который играет важную роль, это специальная обработка материала, благодаря которому петли выдержат любые погодные условия.

Повышенная надежность является одной из самых важных характеристик во время производства петель. Этот элемент должен выдерживать большую нагрузку, ведь ворота тяжелые, а также регулярно используются. Поэтому зачастую устанавливаются дополнительные подшипники, чтобы улучшить данные. Нередко можно встретить в продаже петли без ушек, так как потребитель может самостоятельно приварить их к изделию в зависимости от строения системы.

Шарнирные

Большим спросом пользуются шарнирные петли и это можно разумно объяснить. Они позволяют легко и плавно направлять ворота, обладают стойкостью к излому, а это важный показатель. Некоторые из петель такого устройства предназначены для установки на габаритные ворота, так как способны выдерживать большую нагрузку. Самопроизвольное открывание и закрывание исключено в том случае, если правильно установить саму конструкцию и выбрать этот вариант фурнитуры.

Для изготовления шарниров применяется прочный и надежный металл, у которого отличные показатели. Тяжелые ворот будут служить долго и верно с такой установкой.

Скрытые

Они напоминают классические, но главное преимущество заключается в повышенной взломоустойчивости, а для многих это главный показатель. Снять такие ворота будет проблематично, к тому же потребуется немало времени.

Декоративные

По принципу работы они не отличаются от классических, но выглядят более эстетично и могут подчеркнуть дизайн воротной установки. Петли могут быть сделаны под старину, кованными, и в определенном стиле. Сварные конструкции прочные, надежные и обеспечивают безопасность.

Каплевидные

Свое название они берут от формы подшипников, которые являются неотъемлемой частью конструкции. Такие петли пользуются спросом во время установки гаражных и въездных ворот, стальных дверей и даже сейфов. Благодаря каплевидности решается проблема неравномерности движения, поэтому если у вас тяжелые распашные ворота, такой вариант будет одним из лучших. При открытии вы не услышите скрипа и шума, конструкция будет плавно двигаться.

Цилиндрические

Они подойдут для массивного каркаса, где требуется прочность и устойчивость к большим нагрузкам. У них есть опорные подшипники, которые справляются со своей задачей на протяжении длительного времени. В таких петлях коронка будет скрыта в корпусе.

Регулируемые

Данный вид петель отличается способностью регулироваться, что является незаменимым преимуществом в определенных ситуациях. Благодаря им можно не беспокоиться о заклинивании створок. Что касается стоимости, то все зависит от разновидности, которую вы выбрали, а также производителя, ведь каждый выставляет свои цены.
