«буржуйка» в гараж (60 фото): как сделать печь на дровах своими руками, как правильно установить дымоход

Теплый кирпич

Буржуйка на дровах, угле и других видах топлива способна значительно повысить свой КПД. Для этого достаточно своими руками возвести вокруг нее экран из глиняного обожженного кирпича. Если внимательно посмотреть на чертежи такой мини-постройки, то видно, что кирпичи укладываются на небольшом расстоянии от стенок печки (примерно 10-15 см), а при желании и вокруг дымохода.

Кирпичам требуется фундамент. Хотите, что кладка прослужила долго? Тогда заливайте основание за один раз, чтобы образовался монолит. Материалом для фундамента лучше брать бетон, который следует заармировать своими руками стальной арматурой. Слой армирования желательно делать приблизительно на расстоянии 5 см от поверхности бетонной подушки.

Внизу и вверху кирпичной кладки делают отверстия для вентиляции, которые будут обеспечивать движение воздуха (вверх будут уходить нагретые массы, снизу – поступать холодные потоки воздуха). Вентиляция также продлевает жизнь металлических стенок буржуйки, отодвигая момент их прогорания за счет охлаждения циркулирующим воздухом.

Кирпичи, выложенные вокруг печки, накапливают тепло, а потом долго отдают его, согревая воздух в помещении даже после того, как буржуйка потухнет. Кроме того, кладка из кирпича дополнительно предохраняет окружающие печку предметы от возгорания.

При желании из кирпича можно полностью выложить печку. Такое сооружение выгодно тем, что прослужит долгие годы без дополнительных усилий со стороны владельца. Однако есть и определенные недостатки. К минусам этого варианта можно отнести следующее:

процесс выкладывания такой печки достаточно трудоемкий и подходит лишь тем людям, кто имеет опыт каменной кладки своими руками;
буржуйка из кирпича довольно дорого стоит, так как требует использования огнеупорных материалов, в числе которых шамотный кирпич и специальная глина для раствора.

Для того чтобы получилась небольшая буржуйка на дровах достаточно выложить конус размером 2 на 2,5 кирпича, в высоту – 9 кирпичей. В топочной камере 2-4 ряды выкладываются из шамотного кирпича. Обычный глиняный обожженный кирпич подойдет для дымохода, в который нужно не забыть вставить гильзу из нержавейки.

Каким бы ни был способ изготовления своими руками миниатюрной печки или камина-буржуйки, делаете вы их по чертежу или на глазок, главное, что на выходе вы получаете эффективный отопительный прибор, а в расширенной комплектации еще и варочную поверхность для приготовления пищи. Осмотритесь вокруг в поисках подходящих материалов (бочки, листового железа и пр.) и вперед, к собственной самодельной печке или даже камину-буржуйке!

Как сделать дровокол своими руками? Как установить сэндвич-дымоход своими руками Построить дымоход для котла своими руками не сложно Металлическая печь своими руками Как самому сделать коптильню дома или на даче

Первый запуск буржуйки

Шиберная заслонка позволяет контролировать тягу в буржуйке, тем самым влияя на расход топлива и температуру.

Установка завершена – можно выполнить первый запуск. Для этого укладываем внутрь небольшое количество щепы и бумаги, разжигаем огонь. Далее укладываем небольшое количество дров и ждём, пока буржуйка прогреется. Дрова должны быть сухими (не более 15-20% влаги), иначе копоть от них быстро загрязнит всю печку и дымоход. Убеждаемся, что дым исправно уходит в трубу, подкидываем ещё дров, закрываем дверцу топки и открываем дверцу зольника (она работает как поддувало).

Спустя 20-30 минут температура поднимется до комфортной отметки. Для экономии топлива закрываем поддувало – пламя притухнет. Тем самым достигается регулировка температуры. Также можно дооснастить дымоход шиберной заслонкой.

Плюсы и минусы

Как и любой отопительный прибор, дровяная печь имеет свои преимущества и недостатки.

Рассмотрим некоторые преимущества:

Относительно невысокая цена топлива.
Универсальность прибора при эксплуатации. Можно использовать отопительный прибор для отопления помещения, приготовления и подогрева пищи.
Монтаж и установка гаражной печи очень простые и не требуют больших затрат.
Для изготовления агрегата могут использоваться подручные материалы.
При эксплуатации не требуется использование дополнительных установок и приборов.
Небольшие габаритные размеры агрегата делают его универсальным при использовании в гаражах.
Эксплуатация такого прибора не требует использования дополнительного вида энергии (электричества).

К недостаткам данной конструкции можно отнести:

Такие печи имеют большую теплоотдачу, в результате чего они быстро нагреваются и быстро остывают.
Для поддержания высокой температуры в печи необходимо периодически подкладывать дрова.
Необходим постоянный контроль за процессом отопления для обеспечения безопасности.

Печь для гаража на дровах: лучшие варианты в зависимости от вида материала

Достаточно часто в качестве топлива для гаража используются дрова. Это наиболее доступный вариант для большинства российских регионов. При этом, сами печи могут изготавливаться из разных материалов.

Для хранения дров придётся отвести место в гаражеФОТО: a.d-cd.net

Стальные и чугунные печи для гаража

Среди стальных конструкций самым простым вариантом является обычная буржуйка. Для её изготовления может использоваться листовая сталь либо подручные средства. В зависимости от этого, отопительную конструкцию делают круглой либо квадратной. Минимальная толщина стальных листов должна быть 5 мм. Если используется готовый цилиндр, его поперечные размеры должны быть не меньше 300 мм.

В состав классических устройств входит ряд обязательных элементовФОТО: avatars.mds.yandex.net

В состав классической буржуйки входят:

корпус с решёткой;
зольник;
дверца, через которую производится закладка дров;
дымоход. Его конфигурация выбирается произвольно в зависимости от свободного пространства. Выполняется вертикальным либо боковым. Для изготовления дымохода может использоваться труба с поперечным сечением 120 мм.

Монтаж стальной печи производят на предварительно подготовленное и упрочнённое основание. Стены гаража защищают огнестойкими материалами для предотвращения возможного возгорания, так как конструкция во время эксплуатации разогревается до высокой температуры.

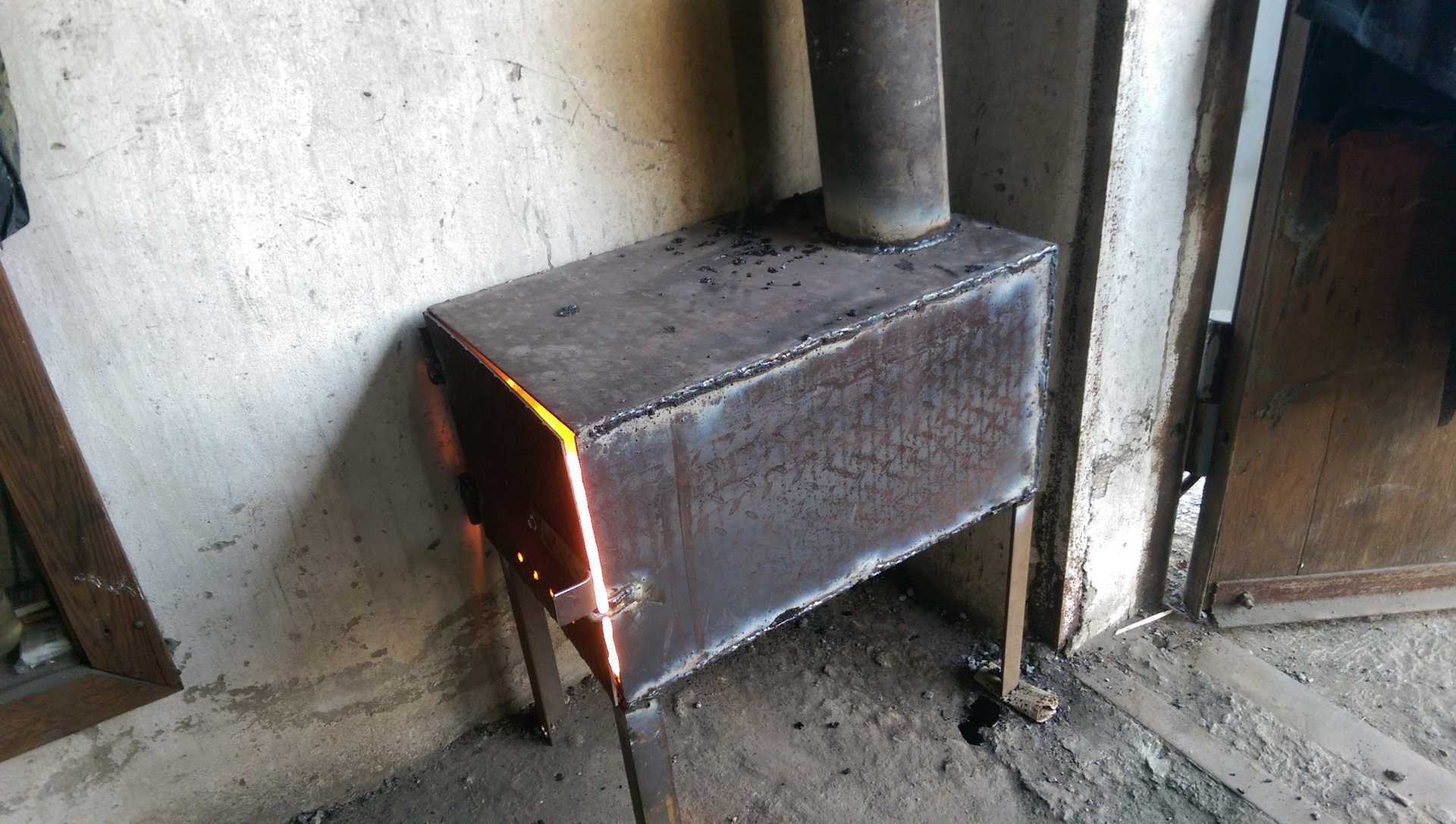

Печь может иметь разную формуФОТО: a.d-cd.net

Из подручных средств для изготовления стальной печи для гаража нередко используется старый газовый баллон. Как изготовить подобную конструкцию своими руками, смотрите в следующем видео:

Watch this video on YouTube

Кроме стальных печей, достаточно часто используются их чугунные аналоги. Такие отопительные приборы имеют более длительный срок службы и обходятся несколько дороже.

Чугунные модели длительного горения весьма востребованыФОТО: koffkindom.ru

Кирпичные и каменные печи для гаража

Кирпичные печи нельзя отнести к категории самых простых. Такие конструкции изготавливают размером 2 на 2,5 кирпича. Этого достаточно для обогрева небольшой площади. Основной особенностью подобных печей является медленный прогрев и последующее медленное остывание. Для разогрева требуется минимум час-полтора. Это делает невыгодным их использование при кратковременном пользовании гаражом.

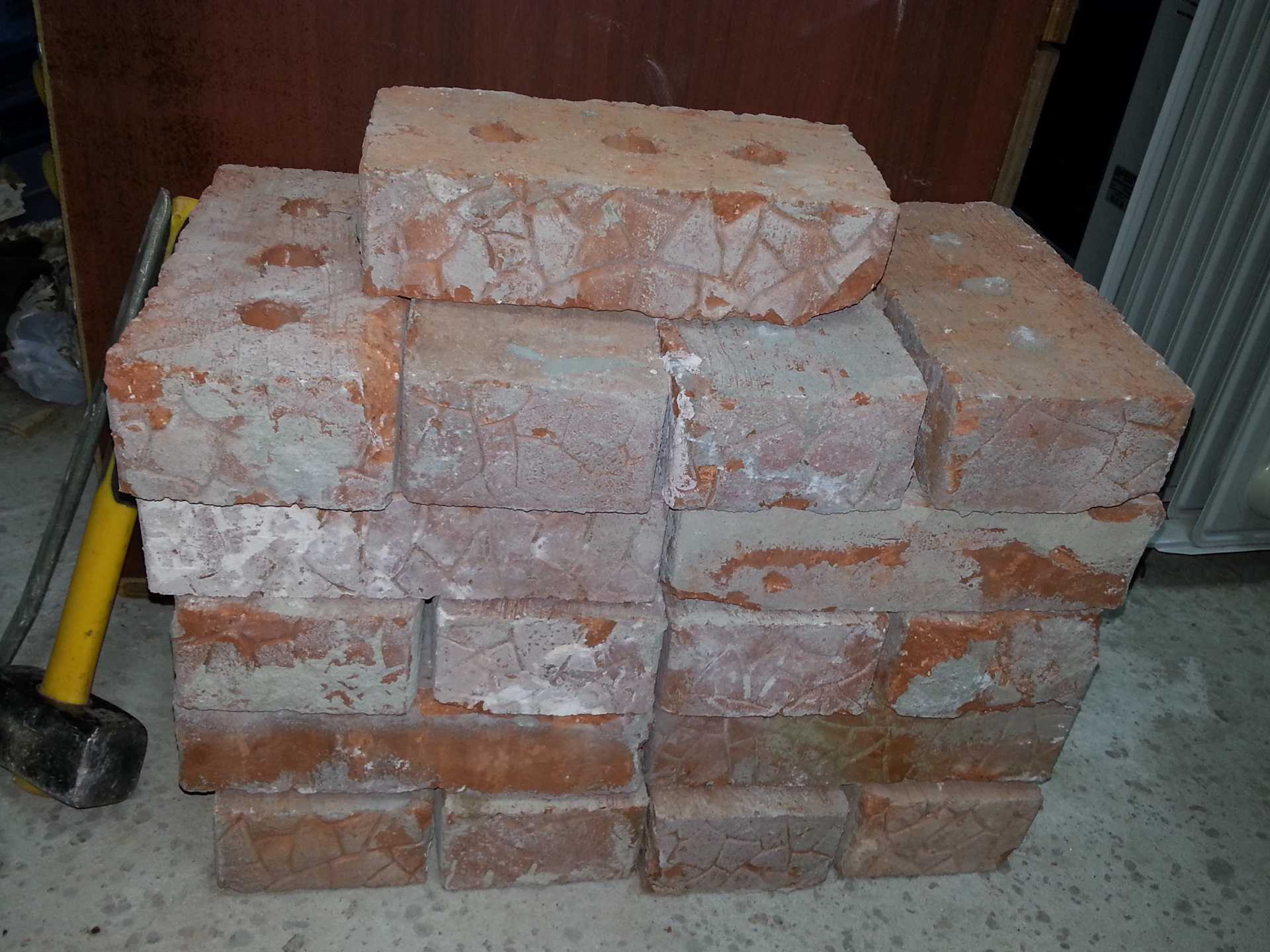

Для обустройства кирпичной печи надо минимум материалаФОТО: a.d-cd.net

Для изготовления дровяной кирпичной печи используется шамотный и огнеупорный кирпич. В состав кладочного раствора вводится некоторое количество огнеупорной глины и шамотный порошок. Топку располагают на уровне второго-четвёртого ряда. Суммарное количество рядов не должно превышать девять. Обязательно обустраивается дымоход с выходом на крышу. Кирпичная печь должна монтироваться на укреплённое основание.

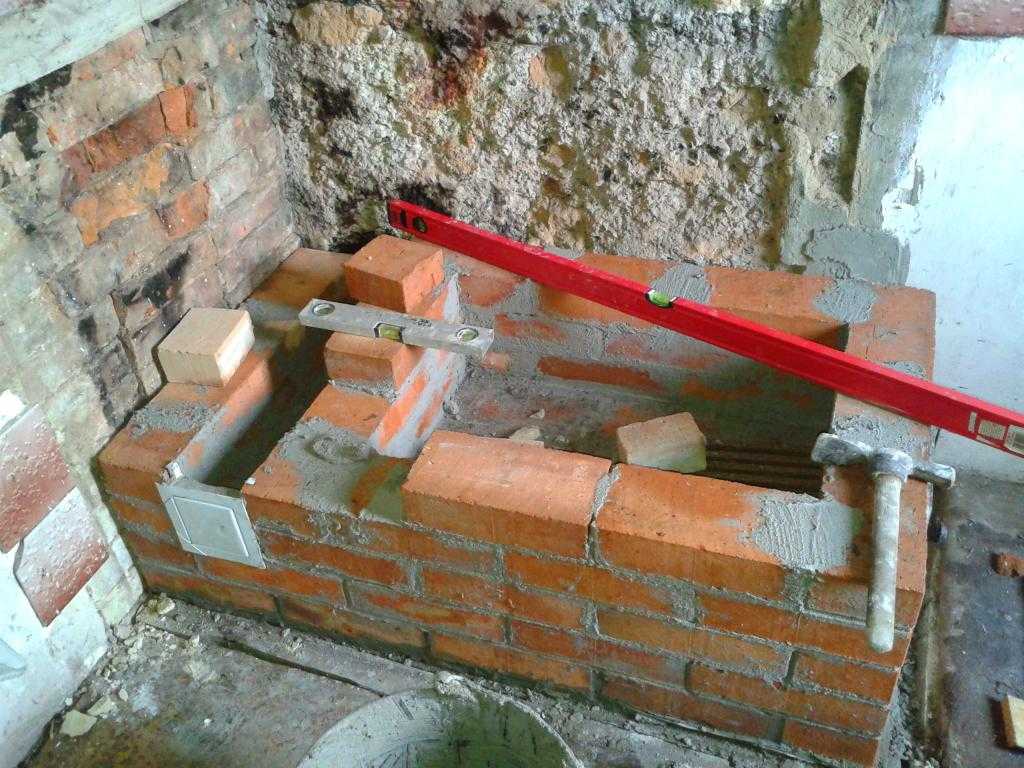

Печь для гаража делают небольшого размераФОТО: doska.ioКладку печи в гараже можно выполнить своими рукамиФОТО: kladempech.ru

Каменная печь для гаража по своему устройству аналогична кирпичной.

Комбинированные печи для гаража

Нередко в гаражах устанавливаются комбинированные печи. Такие конструкции выкладываются из кирпича, а топка делается из металла. Они позволяют не только обогреть гараж, но и получить некоторое количество горячей воды. Возможны и другие варианты. Предлагаем посмотреть видео, чтобы с ними познакомиться:

Watch this video on YouTube

Как сделать печь ДГ?

Шаг 1. Для изготовления такой печи можно взять обычную бочку на 250 л, которые часто можно видеть на садовых участках. Это толстостенная конструкция, которая отлично подойдет для создания печи. У такой печи нужно отрезать верхнюю часть, но не выбрасывать ее.

Верхняя часть бочки отрезана

Шаг 2. Из верхушки нужно будет сделать своеобразную крышку, которая будет называться «блином» для подачи воздуха. Ее нужно подогнать к параметрам бочки так, чтобы при установке ее на место расстояние от ее края до стен бочки составляло около 2 см по всей окружности. Горловину крышки нужно заварить, а в середине сделать отверстие, к которому будет крепиться труба для подачи воздуха. Также рекомендуется приварить 4 швеллера к крышке.

«Блин» для подачи воздуха

Еще одно фото элемента

Шаг 3. В верхней части бочки нужно вырезать отверстие для установки дымохода. В данном случае в качестве последнего будет использоваться труба диаметром 14 см.

Отверстие для установки дымохода

Шаг 4. Для печи нужно изготовить и крышку. Ее можно сделать из листового железа, приварив к нему с нижней стороны герметизирующее кольцо, подходящее по диаметру к бочке. Толщина листового железа – 4 мм. В середине крышки – отверстие для воздуховода от «блина».

Крышка для печи

В середине крышки – отверстие для воздуховода от «блина»

Шаг 5. С нижней стороны бочки-печки нужно сделать простые ножки для ее установки. Они должны быть, как и все остальное, из металла.

Изготовление ножек для печи

Ножки должны быть металлическими

Шаг 6. Далее нужно сделать дымоход (печка уже установлена на желаемое место). Он будет сборным. Сначала изготавливается хомут, который позволит прикрепить дымоход к печи.

Хомут, который позволит прикрепить дымоход к печи

Шаг 7. Теперь в самом дымоходе нужно сделать направляющие. Они позволят легко собирать трубу и печь в единое целое.

Направляющие в дымоходе

Шаг 8. Трубу и бочку нужно состыковать между собой и обязательно проложить места стыков асбестовой тканью. Сверху на ткань надевается хомут и затягивается.

Асбестовая ткань

Затягивание хомута поверх ткани

Готовый стык между трубой и бочкой

Шаг 9. Теперь печь можно протестировать. В нее можно уложить дрова и опилки.

Печь загружена топливом

Шаг 10. Затем нужно полить топливо отработкой, далее – закрыть крышкой. «Блин» пока не ставится. Когда дрова разгорятся, нужно снять крышку и установить блин. Полноценно прогревается такая печь примерно за 10 минут и будет гореть очень долго. Впрочем, длительность горения агрегата во многом будет зависеть от качества дров.

Фото готовой печи для гаража

Видео – Как сделать бубафоню

При желании такую конструкцию всегда можно доработать, хотя и в таком состоянии она исправно будет выполнять свои функции. Так, повысить КПД можно, если увеличить поверхность для теплообмена. Для этого вполне достаточно приварить по бокам бочки металлические пластины. Также можно сделать и колосник с зольником. Из листового металла нужно вырезать круг размером с диаметр печи, просверлить в нем отверстия диаметром около 6-8 см и установить внизу. Зола в этом случае через дырочки будет ссыпаться вниз, где оборудуется зольник

Говорят, что из-за этого дрова будут гореть быстрее – это важно иметь в виду. Так что стоит озаботиться о максимальной герметизации зольника

Чем топить?

Не всегда есть возможность иметь в гараже постоянный резерв дров для того, чтобы топить буржуйку. Порой это крайне неудобно. А вот отработка есть в наличии почти у каждого владельца гаража, да и найти её не составляет трудностей.

Конструкция печек-буржуек и их устройство представлены очень разнообразными вариантами – от компактных буржуек, которые используются в маленьких помещениях, до объемных и тяжелых систем с высоким уровнем теплоотдачи, которые могут прогреть большие помещения.

Однако сам механизм действия и основные элементы по устройству у большинства печей аналогичны. Они, как правило, строятся из двух отсеков. Нижний отсек предназначается для заливки в него отработанного масла. После чего там осуществляется его поверхностный розжиг и доведение до кипящего состояния. Далее масляные пары поступают по трубе, которая имеет перфорацию для обеспечения ее кислородом. И затем происходит сам процесс розжига масляных паров, а полный процесс их окисления и сгорания осуществляется уже в верхнем отсеке, который имеет соединение с системой дымоотвода.

Схема для печи буржуйки, которая работает по данной схеме, проста. Ее вполне можно изготовить самостоятельно.

В числе инструментов для изготовления печи своими руками могут пригодиться:

сварка;
болгарка;
зубило;
кувалда;
рулетка, фломастер;
молоток;
перфоратор.

После того как подобраны все инструменты, необходимо приступить к подборке материала для будущей печи. Прежде всего, нужно найти два отрезка от железной трубы для корпуса нижнего и верхнего отсеков. Часто это – диаметр 352 мм и 344 мм, но стоит учесть, что этих размеров просто нет. Поэтому стоит слегка скорректировать показатели, использовав обрезки труб в 355,6 × 6 мм или 325 × 6 мм.

Работу можно начинать с конструирования нижнего отсека. Для этого к обрезку 355 мм трубы высотой 115 мм приварить дно. Его стоит аккуратно вырезать по окружности.

Правила использования и техника безопасности

Прежде чем размещать в гаражном помещении печурку и использовать ее, придется разобраться с основными правилами по ее эксплуатации:

В качестве топлива лучше пользоваться твердым деревом, так как такой материал дольше горит и дает лучший жар. К твердым породам относят бук, ясень и березу.
Разжигать печку надо смоляной лучиной или бумагой. Такой материал улучшает воспламенение топлива и тягу.
Если буржуйкой долго не пользовались, растопка проводится только при приоткрытой задвижке.
Нельзя разжигать огонь при помощи легковоспламеняющихся жидкостей, так как из-за этого может начаться пожар.

Дровяная печь

Требований к подобным печкам совсем немного:

чтоб хорошо выделяла тепло;
была пригодна для сжигания любой древесины;
поместилась на выделенном для нее пятачке.

Поскольку простые печи для гаража не особо нуждаются в эстетике, то обычно домашние мастера их сваривают из того, что попадется под руку либо найдется на металлоломе. Так что форма корпуса может быть произвольной, нашел кусок большой трубы – печка будет круглой, попался листовой металл – сделаем прямоугольную. По большому счету, это не имеет большого значения, гораздо важнее сама конструкция.

На просторах интернета полно чертежей разных печек, но все они производные от традиционной металлической буржуйки. Корпус отопителя можно ориентировать в горизонтальной или вертикальной плоскости, на эффективность работы это почти не оказывает влияния. Дело в том, что вертикальная самодельная печь для гаража, сделанная своими руками, занимает меньше места. В то время как в горизонтальную помещаются длинные поленья и с одной загрузки горит она дольше. Выбирайте, какой вариант вам больше по вкусу.

В традиционных буржуйках колосниковой решетки нет, эта печь является подовой. Дымоход же располагается в задней части и подводится сверху, как показано на чертеже:

В гараже, где хранятся легковоспламеняющиеся жидкости и масла, отсутствие зольника – не лучший вариант. При очистке пода горячие угли могут рассыпаться, неудобство для выполнения процедуры налицо. По этой причине простая печка на дровах получила колосники, зольник и дверцу для очистки, а то и выдвижной ящик. Что касается трубы, то ее варят в обычном месте либо на задней стенке.

А вот усовершенствованная двухходовая буржуйка имеет трубу в передней части. Конструкция печи способствует повышенной теплоотдаче, поскольку дымовые газы внутри нее делают два хода в разных направлениях, интенсивно обмениваясь теплом с металлическими стенками.

Последний ход газов завершается у лицевой стенки, поэтому и труба спереди. Подобная печь в гараж весьма эффективна, изготовить ее можно по чертежу, представленному выше:

Дополнительно повысить теплоотдачу поможет увеличение поверхности обмена. Мастера-умельцы давно решили этот вопрос, приваривая к корпусу ребра из полосовой стали толщиной 4—5 мм, как показано на фото:

Не вдаваясь в подробности и описание производства сварочных работ, дадим несколько общих рекомендаций:

старайтесь брать металл потолще, если возможно, то 4—5 мм. Тогда дровяная печь прослужит дольше;
при креплении дымохода сверху стенку лучше усилить, этот стык прогорает чаще всего;
наружные ребра заметно улучшают обмен теплом, их можно приварить к любой печке;
внутри можно установить хотя бы одну перегородку, как у двухходовой печи;
лучше в колосниковой решетке сделать много мелких отверстий, чем большие дырки, куда будут просыпаться не догоревшие угли.
