Как сварить печь для бани: устройство, преимущества и инструкция по изготовлению своими руками

Изготовление своими руками

После нанесения разметки, подготовки инструментов, материалов можно приступать к созданию фундамента, основания, сборке печи.

Кладка и укрепление фундамента

Чтобы сделать отдельный фундамент, основание для печки в готовой бане, нужно демонтировать ту часть пола, на которой будет размещено оборудование. После этого можно приступать к основным работам.

Изготовление фундамента, основания под печь:

1. Вырыть котлован, размеры которого должны превышать габариты печи на 15 см с каждой стороны. Глубина — 40 см.
2. На дно ямы засыпать песчаную подушку толщиной 10 см. Поверх нее высыпать смесь щебня с гравием слоем 20 см. Утрамбовать каждую из прослоек по отдельности.
3. Замешать раствор в бетономешалке из песка с цементом. Залить его в котлован до уровня земли. Дождаться застывания.
4. Вокруг фундамента сколотить опалубку из досок, брусков. Закрепить ее с помощью деревянных распорок.
5. Связать армирующий каркас из арматуры. Для этого используется вязальная проволока. Каркас должен быть ниже опалубки на 10 см. Под армирующей конструкцией постелить слой рубероида.
6. Из двух частей цемента, 4 частей щебня, 1 части песка с водой замешать раствор. Залить его в опалубку.

Подождать 3 недели, пока основание полностью не застынет. После изготовления фундамента поверх бетона нужно постелить слой рубероида для гидроизоляции. Выложить слой шамотного кирпича. Проверить его с помощью строительного уровня, чтобы не допустить отклонений по горизонтали.

Закладка основания печи

Кирпичная

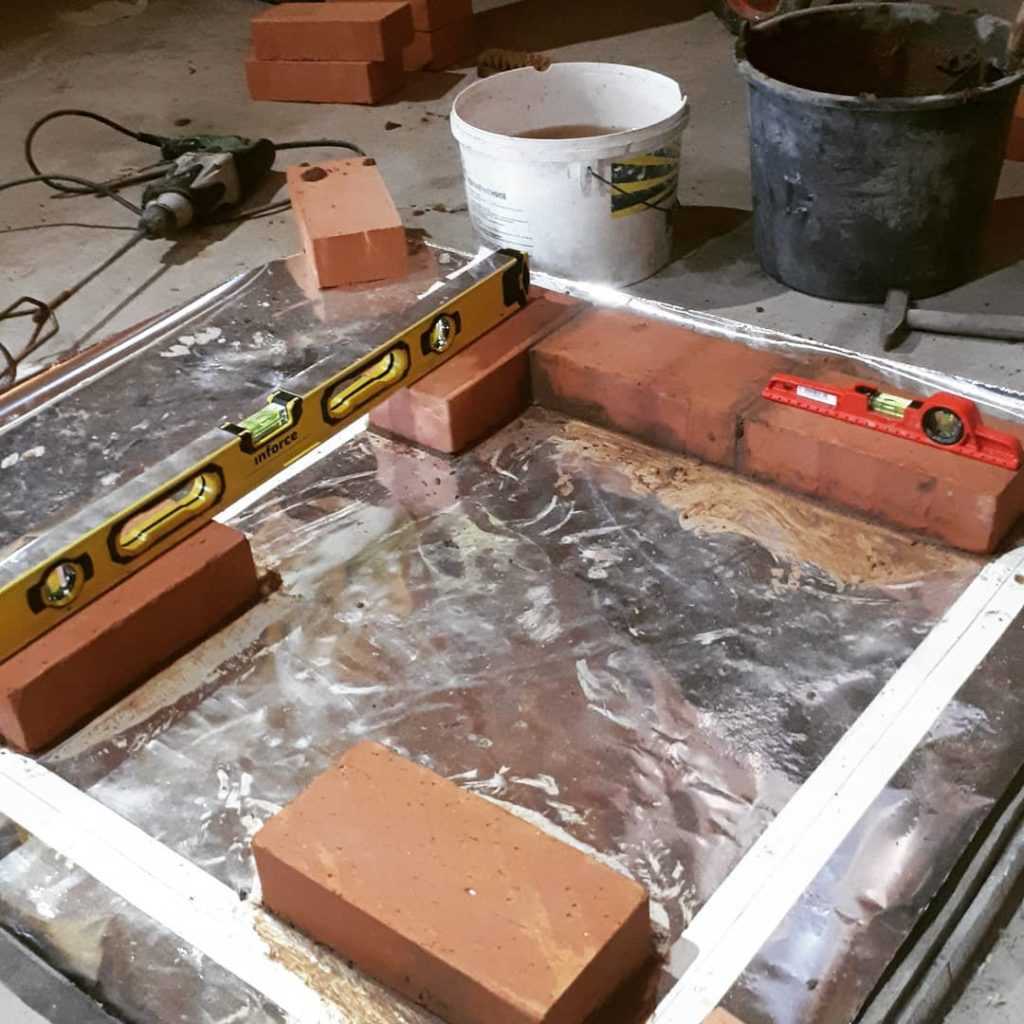

После укрепления фундамента, изготовления основания можно начинать кладку кирпичной печи. Для скрепления отдельных кирпичей, нужно подготовить специальный раствор. Он замешивается из глины, цемента или жаростойкой смеси для кладки. По консистенции смесь должна быть похожа на густую сметану.

Процесс кладки кирпича:

1. Начать укладывать кирпичи от угла. Остатки раствора убирают мастерком.
2. После изготовления первого ряда процедура продолжается до места установки поддувала.
3. Пропустить требуемое расстояние для монтажа дверцы, продолжить кладку.
4. Когда уровень дойдет до колосников, на последнем ряду кирпичей устанавливается решетка, поверх ее продолжается кладка на раствор.
5. Дойдя до топочной дверцы, нужно пропустить требуемое пространство для ее установки, продолжить кладку.

После изготовления тела печи поверх кирпичей можно положить толстый металлический лист, на котором будут располагаться камни. Каждый второй ряд кладки необходимо усиливать армирующей сеткой. Швы на смежных рядах не должны совпадать. Для этого применяется технология кладки в полкирпича. Когда основная часть печи будет построена, нужно сделать дымоход. Его можно выложить из кирпича, а возле крыши продолжить металлической трубой.

Металлическая

Металлическую печь собрать гораздо проще чем кирпичную. Желательно соединять листы из металла на болты, однако, это сложнее. В крайнем случае можно сварить их друг с другом.

Процесс сборки:

1. На ряд шамотного кирпича, который является основанием, положить лист металла толщиной 1 см.
2. Сварить прямоугольный короб, на передней стенке которого должны быть предусмотрены отверстия для дверцы поддувала, топочной камеры.
3. Внутри разделить короб на две части колосниковой решеткой.
4. Заварить крышку короба металлическим листом.
5. На задней части верхнего листа металла вырезать отверстие для установки дымохода.
6. Над топочной камерой сделать ограждения из металла.

Дымоход необходимо изготавливать из труб с сэндвич-изоляцией. После его сборки покрыть места соединений термостойким герметиком. Место, в котором труба будет проходить через крышу бани, нужно изолировать жаростойким материалом (минеральной ватой). На окончании дымохода нужно установить специальный искрогаситель, колпак любой формы, чтобы осадки не попадали в трубопровод.

Теплоизоляция

Чтобы тепло от печного оборудование не рассеивалось по всем банным помещениям, нужно сделать теплоизоляцию. Для этого подходит два метода:

• изготовление внешней облицовки из кирпича поверх металлической печи;
• установка отражающих металлических экранов на стены.

Второй вариант чаще выполняют вокруг каменки внутри парилки. Благодаря отражающим экранам тепло нагнетается в парной, без потерь.

Советы по эксплуатации

Фундамент для банной печи

Раскаленный металл опасен серьезными ожогами и возникновением пожара. Поэтому следует соблюдать несложные правила:

• Самодельная металлическая печь в первую очередь отличается компактными размерами и небольшим весом. Но это не должно влиять на отказ от изготовления индивидуального фундамента под конструкцию. Высота основания должна составлять не меньше 20 см от поверхности пола. Материалом изготовления фундамента может быть монолитный ЖБ, полнотелые блоки из бетона или кирпичная кладка.
• Участок пола перед топкой с поддувалом покрывают металлическим листом размером 50 х 70 см.
• Открывание дверец должно быть направлено в сторону входного проема парной или предбанника.
• Между дымоходом и другими раскаленными металлическими элементами конструкции и деревянными стенами помещения должно быть свободное расстояние не меньше 100 см.
• Бак должен быть заполнен водой до того, как начинается растопка бани. Во избежание парового удара и получения термической травмы не допускается заполнение бака водой при работающей печи.
• На внутренней стенке дымохода образуется конденсат с агрессивным химическим составом. Чтобы снизить его количество, трубу дымохода снаружи утепляют минеральной или базальтовой ватой. Толщина утеплителя должна быть не меньше 8 – 12 см. В продаже можно встретить готовые дымоходы в виде сэндвич трубы из нержавеющей стали.

Сборка горизонтальной модели

Печь из горизонтальной трубы для бани, имеет каменку, расположенную
с наружной
стороны, а бак делается навесным. Преимущество данного устройства, в том, что
оно имеет компактный размер и большую глубину топки. В нем топливо сгорает
полностью а, следовательно, больше тепла поступает в баню.

Инструкция, по
самостоятельному производству печки горизонтального типа в баню следующая:

Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые
стены, на ней необходимо поставить отметки. Для этого, она ложится на
ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на
ней чертится две линии в горизонтальном направлении, расположенные параллельно.

Из металла вырезается основание для
топливника круглой формы, размером
равным длине трубы, а шириной соответствующей расстоянию между линиями.

В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.

Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.

• Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
• На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.

• Из вырезанных деталей изготавливаются дверки. Они привариваются
  на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и
  защёлки.
• Каждая торцевая планка присоединяется
  к основе трубы и фиксируется сварочным швом по всей площади.

• Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
• В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.

• Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
• Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.

Смотрите видео

Схемы и размеры

Покупка готовых колосников и дверок ускорят и упростят процесс изготовления печи, но тогда отверстия в ней должны соответствовать их размерам. Изготовленные своими руками детали будут нужного вам размера. Простейший метод изготовления печи – использовать баллон после газа.

Чертеж изготовления такой печи из старого баллона

Изготовить печку, используя трубу в качестве корпуса тоже несложно, так как воздушный поток, обтекая стены корпуса, улучшает теплоотдачу. Корпус практически без швов надежней, служить будет гораздо дольше, да и очищать круглую топку удобней. Для расчета длины выносной топки надо знать толщину смежной с парной стенки.

Чертежи металлической печки с корпусом, сделанным из 530 мм трубы, дверца топки расположена в смежной комнате:

Печь с вертикально расположенным котлом «три в одном» также изготавливается из 530 мм трубы. Отличие этой печки от прежних вариантов не только в расположении относительно пола. В ней находятся три секции: топка, каменка и водяной бак, расположенные вертикально, одна над другой. Топка нагревает камни, а от них нагревается вода. В обогреве камней и воды используется температура дымохода, он находится внутри каменки и водяного бака. Объемы камер можно менять по своему усмотрению, но вы должны понимать, что при увеличении размера топки реже надо будет подкладывать дрова, так как гореть они будут дольше по времени. Большая каменка будет дольше прогреваться и больше времени сохранять в себе температуру.

Чертеж с размерами вертикальной печи с тремя камерами

К печам первых двух вариантов можно сверху установить бак для воды и каменку, только рядом, а не друг над другом. Так что количество, размер камер в вашей печки будут зависеть от того, сколько и при какой температуре вы любите париться и сколько надо воды нужной температуры.

Корпус печи практически любой конструкции и размера можно снаружи обложить кирпичом, но проще, если она будет иметь простую конфигурацию. Главное, чтобы она была изготовлена из конструкционной или жаропрочной стали большой толщины. Внутреннюю часть любой топки можно выложить кирпичом, только это гораздо сложнее. Сразу предусмотрите топку большего размера с учетом кирпичной кладки и исключите повышенную пожарную опасность способом, о котором говорилось выше.

Печь для бани в форме сапога, также на ваше усмотрение может иметь нужные вам размеры как самой печи, так и её секций. Проект данной печки выполняется с помощью сварки деталей, вырезанных из железа листового (толщиной от 5 до 10 мм), водяным баком из нержавейки и каменкой, расположенной внутри дымохода.

Технология изготовления металлической печи для бани своими руками

Самому сварить печь для бани достаточно просто, поскольку изготовление самодельного отопительного оборудования не требует наличия серьезных расчетов и схем.

По своим техническим и эксплуатационным характеристикам готовое устройство абсолютно не будет уступать заводским изделиям.

Итак, как сварить печку для бани своими руками из доступных материалов? Для начала следует подготовить надежное основание под самодельное устройство.

Возведение фундамента под печь

Несмотря на компактные габариты и небольшой вес металлической печи, механическая нагрузка на пол в месте монтажа устройства будет значительной. Поэтому под печь нужен прочный и надежный фундамент.

Оптимальный вариант для металлической конструкции – фундамент из бетона. Все работы проводятся в следующем порядке:

1. В месте установки печи подготавливается котлован глубиной до 55 см. По ширине котлован должен превышать габариты печи на 10 см с каждой из сторон.
2. На дно засыпается гидроизоляционная песочная подушка высотой до 12 см. Плотно трамбуется и увлажняется.
3. Далее устанавливается опалубка из нешироких досок, верхняя часть которой должна быть на уровне чистового пола.
4. Между досками устанавливается каркас из арматурных прутьев.
5. Выполняется заливка фундамента бетонной смесью и трамбовка строительным вибратором.
6. После застывания бетона опалубка демонтируется, а сверху выкладывается площадка из огнеупорного кирпича в 2 ряда. Высота готовой площадки должна быть выше уровня пола на 20 см.

Пошаговая сборка печи

Самый доступный вариант самодельной печи – из листового металла толщиной до 6 мм. Размеры готового устройства: высота – 75 см, ширина – 55 см, длина – 85 см.

Для сборки основных элементов конструкции используется сварка. Все работы проводятся в следующем порядке:

1. Болгаркой подготавливаются 4 заготовки для будущих стенок. Две имеют размеры 65 × 85 см, две – 65 × 55 см. Размеры днища, внутренней перегородки и верхней части конструкции составляют 54 × 84 см для припуска при наваривании стенок к основанию.
2. Дно выкладывается на ровное основание. Вначале фиксируется одна боковая стенка, далее проверяется правильность полученного угла угольником. Аналогично фиксируются остальные стенки – вторая боковая и задняя. После сборки стенок тщательно свариваем все соединительные швы по периметру.
3. Внутри корпус разделяется на три отделения – для золы, топки и каменки.
4. Для фиксации внутренних перегородок используется уголок размером 3 × 3 см. Подготавливается четыре заготовки по 84 см каждая.
5. Две заготовки фиксируются сваркой на боковые стенки на уровне 14 см, остальные – на уровне 40 см.
6. В заготовке для перегородки размером 54 × 84 см делается небольшой отступ в 5 см и вырезается отверстие 15 × 25 см. Далее привариваются арматурные прутья диаметром 10 мм, которые используются в качестве колосника. Расстояние между отдельными элементами – 10 мм.
7. В заготовке для лицевой стороны с отступом в 4 см от нижней части проделывается отверстие 10 × 25 см в качестве дверки для зольного отделения. Отступив от изделия 4 см, проделайте еще одно окно 15 × 25 см для закладки топлива.
8. Лицевая часть приваривается к конструкции.
9. Во внутреннюю часть корпуса устанавливаются уголки на перегородку для колосников и фиксируются сваркой.
10. На крыше проделывается выходное отверстие для трубы. Далее выполняется фиксация крышки по периметру.
11. Выполняется установка трубы и фиксация сваркой по окружности основания.
12. Монтируются защитные дверки при помощи фиксирующих элементов.
13. На заднюю часть корпуса устанавливается водяной бак.
14. Сверху на топочную камеру выкладываются банные камни.
15. В завершении привариваются ножки, изготовленные из металлических уголков, длиной до 12 см.

Теперь любой владелец бани сможет сварить печь своими руками и создать практичное и надежное отопительное устройство.

Процесс сбора печи

Естественно, печка в баню из трубы собранная
своими руками не будет смотреться супер идеально внешне. Однако она выглядит
вполне прилично, и главные свои функции будет осуществлять не хуже заводской
модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

• ставить её нужно на фундамент,
  отступив от стены 0,2 метра;
• в месте выхода трубы наружу следует
  произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5
  метра;
• все элементы из дерева нужно
  обработать изоляционным составом с глиной;
• отрезок дымохода, между потолком и
  крышей, необходимо оштукатурить и нанести известковый раствор;
• полок размещать вблизи стены, где
  установлена печь.

Фундамент

Самостоятельное
изготовление любой модели печи в бане начинается с установки фундамента.

1. На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.

1. Засыпать её на 0,3 метра щебнем,
   небольшими фракциями, и хорошо утрамбовать.

1. Приготовить раствор, цемент и песок,
   из расчёта 1 к 4, разбавить водой.

1. Залить раствор в яму и на 24 часа
   оставить, чтоб он подсох и приобрёл твёрдость.

1. Сверху необходимо положить рубероид, он защитит от влаги.

1. Приготовить бетонный раствор, его
   состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной
   смесью залить рубероид.

1. Хорошо выровнять основание
   строительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник
— это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно
двумя способами.

Первый:

1. Вырезать металлический прямоугольник толщиной
   10 — 12 мм, размером отвечающим параметрам трубы внутри.
2. В изготовленной детали удалить
   середину, оставив места для сварки по краям.
3. К данной раме приварить металлические
   прутья, расположив их по горизонтали или вертикали.

Второй:

1. Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
2. В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

 Дымоходы бывают:

1. Керамическими — наиболее устойчивы к
   большим температурам. Срок службы у таких моделей самый большой.

1. Кирпичными — так как поверхность
   шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.

1. Стальными — этот вариант наиболее
   подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки
несложный:

1. Сначала нужно отметить место для отверстия и по отметкам проделать его.
2. К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
3. Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

Горизонтальная печь

Если вы будете изготавливать горизонтальную банную печь из трубы своими руками, то должны знать, что конструкция будет предполагать внешнюю каменку и навесной бак. Среди особенностей следует выделить увеличенную глубину топки и компактность изделия, что будет способствовать быстрому обогреву помещения. Печь можно установить так, чтобы дверца для сжигания топлива выходила в смежную комнату.

Процесс изготовления состоит из нескольких этапов. На первом от металлической трубы необходимо отрезать заготовку. Ее длина составит 80 см. Обрезы необходимо выровнять. Диаметр трубы должен составить 50 см. Для колосниковой площадки следует использовать лист металла. Его толщина составляет 12 мм.

Из материала вырезается деталь прямоугольной формы с размерами 40 x 80 см. В центральной части заготовки необходимо сделать проем, куда приваривается колосник или самодельная решетка из прутков.

Изготавливая горизонтальную печь из трубы своими руками, вы должны вварить колосниковую площадку в трубу. Сварной шов при этом будет располагаться под деталью. Это обусловлено тем, что область сварки наиболее часто — самое уязвимое место. Этот узел будет прогорать под воздействием огня.

Для фасада конструкции используется лист металла, из которого вырезается заготовка прямоугольной формы. С одной стороны ее необходимо закруглить. В фасадной части, размеры которой составит 60 x 70 см, необходимо сделать проемы для поддувальной и топочных дверок.

Тыльную сторону будет представлять металл. Его размеры составляют 70 x 90 см. Обрезая верхнюю часть прямоугольника, закругление делать не нужно, ведь углы будут служить ограничителями. К слову, поможет изготовить печь из трубы своими руками, фото таких конструкций. Возможно, именно они позволят вам понять, как действовать. Но в описанном случае вы должны следовать инструкции. Согласны ей, на следующем этапе необходимо выполнить соединения тыльной и фасадной частей. Они укрепляются к корпусу. Необходимо зафиксировать ограничитель каменки. Этот прибор — деталь, верхние контуры которой должны повторять очертания задней стенке. Нижнее контуры имеют обтекаемую форму.

В том месте, где должна располагаться дымовая труба, следует сделать квадратное отверстие со стороной в 15 см. Сверху из металлического листа следует сформировать свод с проемом для выхода дыма. Между отверстием и проемом следует сохранить такое же расстояние. Излом необходим для дожигания топлива и отсечения пламени.

Сверху располагается дымовая труба. Объем отсека для камней можно увеличить на 20 см, наварив металлическую решетку. Изготавливая со стоячей трубой печь на баню своими руками, вы должны установить дверцы в проемы для поддувала и топки. Обработка печи на заключительном этапе предполагает шлифовку поверхности для удаления ржавых пятен и окалины. Для того чтобы придать прибору большую эстетичность, следует использовать полимерную термостойкую краску. Для того чтобы устранить неприятный запах при запекании вещества, печь следует протопить до того момента, как она будет установлена в помещении.

Для монтажа конструкции потребуется бетонное основание. Можно использовать в качестве фундамента однослойную кирпичную кладку. Вы можете применить еще и керамогранит или тротуарную плитку. Если соблюсти противопожарные правила, то нужно обустроить огнеупорную изоляцию. Через потолок и крышу бани наверх выводится дымовая труба. К задней части печи необходимо приварить полку, куда устанавливается водяной бак. На последнем этапе каменку следует заполнить камнями.

Техника безопасности

Чтобы не получить ожоги от раскаленных поверхностей, снизить риск возникновения пожара, необходимо придерживаться правил техники безопасности:

1. В банных помещениях должен быть огнетушитель.
2. Регулярно выполнять очистку печного оборудования от сажи, золы.
3. Печь устанавливать на расстоянии не менее 80 см от стен, закрывать их термостойким материалом с отражающими экранами.
4. Выполнить пробную протопку самодельной печи, чтобы проверить герметичность соединений.

Чтобы уберечь посетителей от возможных ожогов, можно сделать защитное ограждение из дерева. Рейки перед этим пропитываются огнестойким составом.

После строительства бани, человек должен выбрать соответствующее печное оборудование. Если денег не хватает, можно изготовить печь самостоятельно. Для этого необходимо выбрать материал, из которого отопительный агрегат будет изготовлен, подготовить основание. После застывания фундамента, можно начинать изготовление печи.

Чертежи и варианты изготовления печки для бани из трубы

Так как мы решили посвятить отдельную статью тонкостям самостоятельного изготовления печки для бани из трубы, здесь будут рассмотрены основные этапы в самых общих чертах. Наша задача – прояснить, какие есть варианты, где они наиболее эффективны.

Принципиально возможно только два способа использования трубы: либо вертикальный, либо горизонтальный. Все остальное будет исключительно поисками оптимального соотношения между объемом топки и каменки, вариациями по способу нагрева камней – проточному или изолирующему камни от огня и т.п.

В пользу горизонтального размещения трубы говорит прежде всего физика: когда дрова горят дольше, они выделяют больше тепла, полнее сгорают, а все вместе можно назвать коротко: более высокий КПД. Другая информация о дровяных печах здесь.

Однако считается, что горизонтальная печь не подходит для маленьких парных. Ну, это спорный вопрос. Конечно, четверть квадратного метра, который займет вертикальная печь, будут меньше горизонтальной печи, но по-настоящему выбора нет только у владельцев совсем уж крошечных парных. Но тут возникает другой вопрос: а мощность вертикальной печи для миниатюрной парилки не будет ли великовата?

Другим преимуществом горизонтальной печи можно считать топку, вынесенную в предбанник. Чистоты будет больше, но тут каждый решает для себя, что ему приятнее: бегать в предбанник или убирать грязь в парной.

Вертикальная годится тем, кто хотел бы совместить печь с баком для горячей воды – это сделать проще всего именно на вертикали – достаточно отделить перегородкой бак от каменки, а греть воду будет не только каменка, но и дымоход, проходящий насквозь бака.

Главным же достоинством вертикальной печки будет закрытая каменка, потому что горизонтальные обычно делаются с открытой, а это не есть гуд для любителей русской бани, которым следует обратить внимание на отдельную статью

Вертикальная печь

Чаще всего это трехчастная конструкция, разделенная внутри приваренными дисками. В ней выделяется:

• топка;
• закрытая каменка;
• бак для воды.

Строение топки: зольник, колосник, камера сгорания. Колосники можно найти в продаже, можно сварить самим, вырезав рамку по диаметру внутренней окружности трубы, а затем приварив к ней прутки. Зольник лучше делать выдвигающийся, в виде совка – выдвигая его в процессе горения, вы добиваетесь увеличения тяги. Вместо этого можно сделать дверку на поддувале.

Дымоход расположен вертикально, он проходит через бак. Это хорошо, потому что часть теплоты газов успевает передаться камням и воде.

Каменка, как уже говорилось, может быть проточной, в это случае между ней и камерой сгорания находится только решетка, наподобие колосника внизу топки. Камни при этом будут нагреваться сильнее, быстрее приходить в негодность, но пар будет отменный.

Есть вариант поперечно вварить внутрь вертикальной трубы кусок трубы меньшего диаметра и сделать дверку. Это закрытая каменка, изолированная от пламени. Поддавать можно не дожидаясь полного прогорания дров (в предыдущем варианте придется ждать).

Над топкой стоит поставить отсекатель – прямоугольник со скругленными углами, оставляющий печным газам возможность проходить только вдоль стенок. Отсекатель расположен ниже каменки.

Видео в тему

Ролик, демонстрирующий изготовление простой вертикальной печки

Горизонтальная печь

Печка в баню из трубы горизонтальная

Строение не меняется, меняется только форма. Рамка для колосника делается вдоль стенки, а не поперек. В простейшем варианте сверху делается сетка для камней, что делает подобную печь годящейся для сауны, но не для русской бани. Потому что в открытой каменке два недостатка:

• сильная конвекция, перегревающая баню, мешающая созданию «парового пирога»;
• невозможность нагрева камней до температур, при которых образуется мелкодисперсный «легкий пар».

Другими словами, корпус трубы – это сугубо топливник, на который снаружи навешиваются сетка для камней и бак для воды. !Печам с баком для воды посвящена отдельная статья.

КСТАТИ! Не стоит выводить дымоход через торец трубы – в этом случае печные газы будут уходить быстрее, забирая с собой теплоту и понижая КПД печки.

Видео в тему

Ролик, в котором демонстрируется изготовление достаточно сложной горизонтальной печки. Вы получите представление обо всех этапах работы:

Что нам понадобится — инструменты и материалы

Прежде чем приступить к самостоятельному производству банной печки из трубы на 530, следует подготовить место для работы и запастись нужным инструментарием:

сварочным аппаратом;

• болгаркой с разными насадками;
• электродрелью;
• слесарным инструментом;
• ручками дверными;
• врезным краном;
• асбестовым шнуром.

Кроме инструментов, понадобится следующий материал:

1. Толстостенный металлический трубопрокат для топки и ёмкости для воды, имеющая диаметр от 500 до 650 и толщину стен 8-16 мм, а длину от 1,2 до 1,5 метра. Также труба, через которую будет выходить угарный газ, диаметр её 120 — 150, а толщина стенки 2 — 4 мм.

1. Стальная труба, куда будет осуществляться подкладка камней. Толщина её стен 5-8 мм, и диаметр 350.
2. Листовой металл, размер 600 на 800 мм, имеющий толщину 8 — 12.
3. Навесные стальные петли.
4. Водопроводная труба — кусок небольшого размера, подходящий диаметр ½ или ¾ дюйма, длина 50 — 80 мм, и шаровой кран со схожей резьбой.
5. Металлические арматурные прутья — 500 мм, диаметром 12 — 18.
6. Цемент.
7. Кирпич.
8. Песок.

Подготовительные работы в бане перед изготовлением печки

Основание

Закладывать основание для печи лучше на этапе возведения бани, а не тогда, когда у вас уже готов чистовой пол. Поэтому те, кто вполне определился с типом будущей печки, начинают вот с чего:

Сначала необходимо вырыть яму под бетонное основание. Его размеры разнятся для горизонтального и вертикального положения трубы-основы. Например, если у вас вертикальная печь из трубы диаметром 50-53 см, то бетонный подиум делается 70х70 см.

Итак, яма. Длину и ширину вы прикинули из сказанного выше, а глубина должна быть где-то полметра. Но не пугайтесь, первые 30 см уйдут под песчано-гравийную подушку, которая нужна для большей устойчивости основания.

Перед заливкой основания делается стяжка из жидкого бетона (тонкий слой). Соотношение цемента и песка 1 к 4, воду – сколько надо. Этот слой должен просохнуть перед продолжением работ.

Далее на него укладывается слой гидроизоляции, к примеру, листы рубероида, а уже поверх гидроизоляции будет заливаться само основание. Для него делается опалубка. В состав бетона можно добавить мелкий гравий, тогда соотношение будет следующим: 1 часть цемента на 2,5 части песка и 4 части гравия, вода по необходимости.

Поверхность выравнивается с помощью уровня – это важно! После застывания на нее укладывается кирпич, например, шамотный, но годится и красный. Можно положить один, можно – два ряда кирпича

Связкой должен быть исключительно глиняный раствор.

Когда основание закончено, переходите к созданию защитного экрана. Его размеры тоже зависят от размеров и положения печи. Но, так как печка всегда или рядом со стенкой или вообще в уголке, то горючие стены положено защищать огнеупорным экраном, а предпочтительнее – вообще заменить кусок стены на огнеупор, особенно, если у печи выносная топка.

Экран

Это средство защиты банных стен от перегрева и возгорания. Экран делается из кирпича, но тут уже нет необходимости использовать шамот, да и раствор может быть с цементом, а не просто разведенная водой глина.

Высота экрана должна как минимум соответствовать высоте печи, как максимум – может доходить до потолка.

Толщина – предпочтительнее делать в полкирпича. Четверть допустима, но только при условии, что вы в курсе о перегреве бани при такой толщине.

Имейте в виду! Там, где стенка из кирпича касается стенки из горючего материала, настоятельно рекомендуется делать прокладку из огнеупора – минваты, огнеупорного картона.

Расстояние до печи может быть разным. Если топка не выносная, то расположите печку в 20 см от экрана, с выносной так не получится, поэтому постарайтесь обеспечить промежуток в 5-7 см хотя бы.

Чугунные печи на дровах с баком для воды: так ли они удобны, как о них пишут?

Основным преимуществом такой конструкции является более быстрый прогрев помещения, чем при использовании кирпичной печи. При сравнении с обычной стальной вообще чугун вне конкуренции. Хотя обычная печка из листовой стали достаточно быстро прогревается, но при этом имеет ряд недостатков, которые, сводят на нет это преимущество. Это:

• слишком жесткий жар;
• излучение в инфракрасном диапазоне;
• очень быстрое остывание при прогорании топлива.

Чугунная печь на дровах лишена этих недостатков. Плавно и быстро разогревшись этот материал мягко и плавно отдает жар, чем и обусловлена популярность таких конструкций. Еще одним немаловажным фактором является и долгий срок службы чугуна. Его не «ведет» от высоких температур, как листовую сталь.

На срок службы подобной конструкции влияет и коррозия, которой чугун менее подвержен. Немаловажным фактором является и то, что в качестве топлива можно использовать не только дрова, но и любой другой горючий материал. Многие могут сказать, что подобным качеством обладает любая печь, но это не так. И сейчас объясним почему.

Если рассматривать в качестве топлива отходы мебельного производства, а именно обрезки ДСП, то температура горения древесностружечной плиты значительно выше, чем у обычной древесины. Доказать это довольно просто. Обычное стекло при нагревании в огне от обычных дров лишь трескается, в то время как пламя от ДСП его с легкостью плавит. Именно такие высокие температуры могут деформировать листовой металл, а кирпичная кладка может не выдержать и разрушиться. Особенно если раствор при ее кладке был приготовлен с нарушениями технологии. При этом для чугунных печей никаких проблем столь высокая температура не представляет. Но, все же, лучше использовать для растопки обычные березовые дрова.

Важно! Ни в коем случае не используйте для розжига бензин, ацетон, керосин и т.п. Если попались отсыревшие дрова, то лучше для их поджига использовать таблетку сухого спирта
Дрова должны всегда быть рядом и в сухом помещении

Печи могут быть прямоугольной и круглой формы. Наиболее распространенной формой чугунной печи является прямоугольник. Реже можно встретить овальные или цилиндрические конструкции. Однако от формы совершенно не зависят технические характеристики.

Удобным дополнением может стать дверца с панорамным стеклом и нагревательные емкости разного типа. Модели из чугуна имеют такие преимущества, как простой монтаж без фундамента, быстрый прогрев помещения и каменки, а также возможность установить бак для воды на трубу.

Печь отапливаемая дровами, создает комфорт и уют в любом помещении.Обратите внимание!  Конструкциям из чугуна не требуется специальный уход. Они не прогорают, и обладают стойкостью к коррозии

Топливо в такой печи сгорает полностью.

Плюсы и минусы дровяных металлических печей с баком для воды:

• невысокая цена;
• простой монтаж;
• нет необходимости в фундаменте;
• быстрый нагрев парилки.

Минусы:

• плохая устойчивость к перепадам температуры;
• быстро остывают.

Обратите внимание! Чугунные печки плохо переносят перепады температур. Таких минусов лишены кирпичные сооружения

Они способны хранить тепло долгое время.

Вертикальный или горизонтальный формат?

Один из ключевых вопросов, который вам придется решить, если вы намереваетесь сделать печь для бани из трубы. Разумеется, он напрямую зависит от размеров парной.

Вертикальная — идеальна для маленьких помещений. Колосники и непосредственная топка размещены ступенчато, друг над другом, что позволяет в итоге сэкономить полезное пространство вокруг. Использование такого формата в последнее время заметно участилось, особенно в среде профессионалов. Споры о том, какая печь лучше всего подходит для бани, лучше обходить стороной: принимайте решение исходя из вашей конкретной ситуации.

Горизонтальная — решение, которое хорошо вписывается в формат просторных банных помещений. Одновременно это и тот классический вариант, который используется практически повсеместно. Характеризуется слегка увеличенным отсеком для топки. Часто для практичности его часть заходит в предбанник, что позволяет ускорить довольно утомительный подчас процесс растопки.

Согласитесь, что куда удобнее регулировать температуру из него, не тратя время на переход из одного помещения в другое. К тому же, во время таких «рейдов» воздух активно циркулирует по всей бане и мешает ее полноценному прогреву.
