Печь для бани своими руками: из кирпича, из металла

Конструкция банной печи своими руками

Банные печи заводского изготовления очень сильно отличаются друг от друга по своей конструкции, не говоря уже о печах, сделанных своими руками. Они могут быть любых форм и изготавливаться из различного материала, например, стальных листов, бочек, труб. Банная печь своими руками может быть изготовлена таким образом: в одном помещении находится топка, а в другом печь.

В основном металлические конструкции состоят из топки, каменки и бака с водой .

В топке происходит процесс горения, поэтому делается дверца, через которую будут загружать дрова, и отверстие для воздуха – поддувало. Золу удаляют через специальную решётку – зольник.

От топки раскалённый воздух поступает в каменку, которая наполнена камнями. Чтобы теплообмен был оптимальным, камни укладывают на решётку, соединяющую топку и каменку. Для опрыскивания камней водой, сбоку печки делают специальную дверь. Затем горячий воздух поднимается к баку с водой. Воду в бак заливают через верх, а для его слива внизу бака приваривают кран.

Из чего делаются металлические печи для бани

Необходимые материалы и детали:

  • Стальной лист, имеющий толщину 8 мм.
  • Труба из металла толщиной 5–10 мм.
  • Квадрат 10х10 мм.
  • Дверцы для топки, поддувала и каменки.
  • Дымоход.
  • Колосник.
  • Кран для воды.

Необходимые рабочие инструменты:

  • болгарка;
  • ножницы по металлу;
  • аппарат для сварки;
  • измерительный инструмент.

Изготовление топки печи для бани из металла

Многие чертежи металлических банных печей своими руками предусматривают использование уже готовых элементов. Это могут быть решётки и дверцы. Выбирают именно эти элементы, потому что изделия из чугуна фиксируют по-другому.

Чтобы изготовить топку, необходима металлическая труба длиной около 2 метров, стенки которой должны иметь толщину в 5–10 мм. Её делят на два отрезка: для топки и каменки (0,9 м) и для бака (0,6 м). Остаток потребуется, чтобы изготовить поддувало и дверцы для топки.

В трубе делается отверстие для поддувала шириной в 0,2 м и высотой в 0,5 м. Затем над ним следует приварить металлическую пластину, на которую укладывают колосник. Приобрести его лучше в магазине.

Изготовление каменки

Дверь печной топки должна иметь размеры 20х25 см. Над ней для каменки приваривают пруты. Так как каменка весит очень много, то приваренные пруты или квадрат должны иметь размер не меньше 10 мм. При этом дверца каменки должна выходить в парилку, а топка должна располагаться напротив входа.

После этого каменку почти до верха наполняют специальными камнями. Это может быть диабаз или талькохлорит. Под запретом камни, содержащие слюду. Она способствует выделению угарного газа, опасного для жизни.

Гранит тоже не желательно класть в каменку из-за его крупных кристаллов, которые под воздействием высоких температур начинают крошиться. Лучше всего использовать камни с мелкими кристаллами небольшого размера.

Над каменкой следует приварить металлическую крышку для дымохода. После этого устанавливают бак с водой, хотя во многих банях он и не требуется.

Изготовление бака для нагрева воды

Чертежи печей из металла своими руками предусматривают, что местоположение водного бака будет над каменкой. Над ней приваривают пластину толщиной 8 мм, в которой для дымохода делают отверстие диаметром 150 мм. Затем к пластине приваривают трубу дымохода и заготовку трубы для бака. Отверстие для трубы делают рядом с задней стенкой конструкции.

Часть бака со стороны дымохода закрывают полукругом, изготовленного из стального листа, в котором делается отверстие для трубы дымохода. которую к нему приваривают. Другая часть бака будет наполняться водой. Для него делают специальную крышку с ручкой.

При создании чертежей железной печки для бани своими руками особое внимание уделяют дымоходу, а конкретно, местам его прохождения через крышу. Это необходимо потому, что при топке труба нагревается очень сильно, и чтобы она не загорелась, её следует изолировать

Чтобы была нормальная тяга, её располагают на определённой высоте.

Нужен ли шибер в банной печи

Шибер – это заслонка, которую устанавливают в дымоход для регулировки тяги в печи. Заслонка полностью перекрывает канал трубы. В теплую погоду обычно шибер открывают, увеличивая тягу, а зимой, напротив, закрывают.

Различают поворотные и выдвижные шиберы. Они отличаются не только внешне, но и конструктивно. Горизонтальная заглушка осуществляет регулировку проходного сечения, а вертикальная открывает и закрывает дымоход.

Выдвижной шибер для печи вставляется в пазы дымохода

Поворотный шибер выглядит как пластина, которая поворачивается по оси.

При повороте на 90 ° заглушка открывается, а при повторном повороте – закрывается

Виды устройств

Материал, с которого изготовлена

На рынке существует огромный выбор печей для бани с баком для воды различных моделей и форм. Наиболее универсальными считаются прямоугольные и квадратные варианты. Но и круглая печь может с легкостью украсить интерьер вашей бани. Материалом для изготовления таких устройств служат металлы, кирпич и камень.

Металлические печи для бани с баком для воды изготавливаются из чугуна или стали. Каждый из этих металлов имеет свои преимущества и недостатки.

Преимуществом чугунной печи для бани является способность этого материала быстро накапливать тепло. Теплоотдача происходит медленно, что обеспечивает длительный обогрев помещения. Но из-за перепада температур чугунный материал может деформироваться, что является его основным недостатком. К тому она стоит дорого, гораздо доступнее будет стальное устройство.

Печь из нержавеющей стали отличается своей жаропрочностью, компактностью в размерах, простотой монтажа. К тому же сталь, в отличие от чугуна, не деформируется при резких перепадах температуры и прослужит вам не одно десятилетие. Но железная печь может не обеспечить равномерного нагрева, так как имеет небольшую теплоемкостью. С целью устранить это печь облаживают кирпичами.

Кирпичные печи для бани на дровах с баком для воды имеют красивый внешний вид. Они обладают отличными эксплуатационными характеристиками: теплоотдачей, прочностью, долговечностью, удобством в использовании. Основным недостатком является то, что вы не найдете в магазине готовые печи из кирпича . Необходимо самому заниматься разработкой макета и изготовлением. Или же воспользоваться услугами мастера. Но цена такой печи из-за стоимости расходных материалов довольно высокая.

Вид топлива печи

Наиболее распространённым топливом являются дрова. Они обладают высоким КПД, легкие в использовании, быстро разжигаются и отдают тепло. Следует отдать предпочтение дровам из лиственных или фруктовых пород: дубу, березе, ольхе, вишне, яблоне. Их можно использовать с целью ароматерапии.

Сжижать можно и хвойные деревья, но необходимо помнить о том, что они при сжигании выделяют смолу. Ее налипание на дымоход в дальнейшем приведет к засорению сажей.

Иногда владельцы печей прибегают к отоплению углем. Он горит дольше дров. Даже маленькая печь с топливом в виде угла способна обогреть достаточно большое помешенные. Но и температура его горения тоже значительно выше. Поэтому ни каждая конструкция для бани способна выдержать длительное использование этого вида топлива.

Отопление бани брикетами и пеллетами менее распространено. Это связано с тем, что они быстро сгорают. Требуется большое количество такого топлива для того, чтобы длительное время поддерживать высокую температуру в бане.

Все более популярными становятся устройства, которые нагреваются не с помощью топлива, а от электрической сети. Электрическая печь может совмещаться с дровяной. Таким образом вы можете выбрать нужный способ нагрева.

Классификация печей по конструкции бака и топки

  1. Печи со встроенным баком для воды появились на рынке первыми. Для их конструкции характерно размещение бака внутри топки. Для слива воды изготавливаются краны. Поступает вода в бак через специальное отверстие. Основным недостатком этого вида является то, что бак требует постоянного наполнения водой. Это требует затрат сил и воды. Вода испаряется и создают влажный воздух, даже тогда, когда это не требуется.
  2. Навесной бак для печи работает по такому же принципу, как и встроенный. Только он размещается с боку устройства с помощью специальных крючков. Кипение воды в таком баке начинается гораздо раньше, чем прогревается пространство бани. Во время этого процесса выделяется некомфортный для человека холодный пар.
  3. Печь для бани с выносным баком для воды является наиболее оптимальным вариантом. В ней можно легко контролировать температуру воды. Процесс нагревания происходит за счет энергии дымовых газов. Его установка возможна не только в парилке, но и в моечной, душевой, предбаннике и в любом другом помещении. Существует два вида конструкций с баком и трубой. Первые – баки самоварного типа. Эти баки устанавливаются на дымоходной трубе выше топки на 50-60 см. Они значительно экономят место в парилке и за счёт теплообмена за час нагревает большое количество воды – 60-100 литров. Выносной бак для банной печи может нагреваться и по другой схеме. К дымоходу крепиться небольшой бак с двумя трубками, который подключается к большой емкости с водой.
  4. Существуют также печи для бани с выносной топкой и баком для воды. При таком варианте топку и бак можно размещать в отдельных помещениях. Они способны удовлетворить даже самого требовательного покупателя.

Виды конструкций

Общая схема печи из металла разделяется на разные типы. Самодельные конструкции имеют существенные различия в зависимости от локальных условий.

Они обусловлены следующими факторами:

  • видом используемого топлива. Обычно используется дровяная топка;
  • типом конструкции. Отличаются расположением топки, к примеру, топкой из предбанника;
  • способом нагрева каменки.

Существует немало разновидностей нагревательного оборудования для бани из листового металла, которой может отличаться по рабочим параметрам. Определяющим фактором является тип конструкций, от него зависит набор функциональных свойств прибора, и способ установки металлической печи в баню.

Разделяют такие три базовых разновидности, как:

  • закрытая;
  • открытая;
  • комбинированная.

Закрытая

Для увеличения теплоёмкости и оптимизации теплоотдачи металлическая основа обкладывается кирпичом. В своей массе такие печи – «самоделки». Основа конструкции – это листовое железо толщиной 1,5–2 мм. По стандартной схеме расположения топка находится в предбаннике, а каменку размещают в парилке. Лицевые поверхности скрывают кирпичным слоем.

Для обеспечения крепления разнородных материалов к основе привариваются скрепы из стали. Их длину делают на несколько миллиметров меньше габаритов кирпича.

Закрытая каменка располагается над топкой, защита сверху обеспечивается листом стали. Боковая дверца со стороны парилки служит для подачи воды и создания пара.

Закрытая печка обладает следующими преимуществами:

  • незначительная стоимость;
  • неограниченные возможности адаптации под локальные особенности помещения.

К недостаткам относятся следующие:

  • специфичность монтажных работ, обусловленная разнородностью материалов;
  • самодельные решения не обеспечивают необходимый технологический уровень, что снижает срок эксплуатации.

Открытая

Любители быстрого пара предпочитают открытую печь-каменку из металла для бани. Открытая конструкция предполагает особое отношение. Чтобы создать оптимальный нагрев поверхностей камней, необходимо обеспечить соприкосновение максимальной площади наружной поверхности топки с каменкой. Для увеличения эффективности мастера прибегают к разным ухищрениям. К примеру, изменение конфигурации каменки, при котором увеличивается её площадь в зоне горения. Такое решение ускоряет прогрев камней.

Эффективность конструкции можно увеличить использованием клапана, дозирующего подачу тепла в зону каменки. Этот принцип широко используется некоторыми производителями печей, которые создают замысловатые системы пропускания пара. «Лёгкий» пар образуется при прохождении слоя камней наружной каменки. По ощущениям его качество не уступает пару, образованному в старинных каменных печках.

Преимущества открытой печи для бани из металла являются следующими:

  • простота в использовании;
  • низкий расход топлива;
  • большой КПД.

Такая модификация металлической печи для бани является оптимальной альтернативой традиционным каменным аналогам. Бесспорное преимущество конструкции – это адаптивность для помещений малого объёма. Из недостатков можно выделить только высокую стоимость.

Комбинированные

Такие конструкции отличаются наличием дополнительной системы обогрева помещения. Это позволяет даже при отсутствии автономного отопления добиться комфортной температуры.

Основной источник тепла – это топка. Дополнительный тепловой контур располагают над топкой. При такой конструкции поверхность печи нагревается посредством передачи тепла сквозь воздушную прослойку. Обычно такие печи имеют открытую конструкцию каменки.

Хорошо продуманная внутренняя система труб отопления, расположенных по периметру помещения, в сжатое время нагревает парилку и всю баню. К патрубку печи подключается трубопровод. Тепловая энергия горения топлива нагревает воздух внутреннего контура и заставляет его циркулировать. Подача воздуха во внутренний контур регламентируется решёткой-жалюзи.

Комбинированные печи обладают такими преимуществами, как:

  • единовременный обогрев парилки и помещения;
  • упрощённая регулировка температурного режима.

К недостаткам металлических печей для бани относятся следующие:

  • сложная конструкция;
  • высокая стоимость;
  • ограниченное количество модификаций.

Особенности конструкции

Основное назначение печки для бани на дровах с баком для воды – хорошо прогревать парную и удерживать приемлемую температуру помещения длительное время. Чтобы получить максимальный результат, конструкция оснащается следующими элементами:

  • Топливник. Основное назначение этой конструктивной части заключается в возможности сжигать топливо, чтобы вырабатывалась тепловая энергия. Здесь устанавливается колосниковая решетка, которая имеет определенный угол наклона в сторону дверцы. За счет этого продукты сгорания перемещаются в удобное место, чтобы и можно было легко удалить.
  • Каменка. Состоит из большого количества камней, которые набирают достаточную температуру за счет сгорания топлива. Булыжники передают тепловую энергию помещению. Раскаленные камни производят пар после поливания их водой.
  • Теплообменник. Чаще всего представляют собой большой бак с водой. В процессе горения дров жидкость нагревается.
  • Дымоход. Может выкладываться из кирпичей или состоять из цельной металлической трубы. Главное назначение – отвод газов и продуктов сгорания. За счет такой конструктивной особенности печки для бани на дровах с баком для воды обладают небольшой эффективностью.
  • Зольник. Часть конструкции, которая располагается ниже топливника. Сюда попадают твердые продукты сгорания.
  • Дверца с проходным туннелем. Подобный конструктивные элемент банной печи с теплообменником предусматривается, если растопка и поддержание горения выполняется с предбанника или другого помещения.

Изготовление

Изготовление самодельного оборудования начинается с составления чертежа печи для бани из металла. На нем необходимо указать составные части, основные размеры. Процесс изготовления состоит из нескольких основных этапов.

Инструменты и материалы

После составления чертежа можно идти в строительный магазин за материалами, инструментами:

  • болгаркой с дисками по металлу;
  • сварочным аппаратом с электродами;
  • набором измерительных инструментов;
  • листами металла;
  • металлическими уголками;
  • дверцами для топочной камеры, поддувала;
  • арматурой для изготовления колосника;
  • трубами для дымохода.

Дополнительно понадобится бак для воды из металла, который должен иметь сливной кран, отверстие для подачи воды с заглушкой.

Подготовка

Прежде чем приступать к сборке самодельного печного оборудования необходимо разрезать металлические листы на составные части по размерам. После этого желательно выполнить отпуск стали. Для этого требуется выполнить несколько действий:

  1. Раскалить металлические детали.
  2. Дать металлу самостоятельно остыть.

Когда отпуск стали будет закончен, нужно проверить размеры деталей. Они не должны сильно измениться.

Изготовление топки

Топку можно сделать из металлической трубы большого диаметра или изготовить из отдельных листов металла. Нужно рассмотреть оба способа изготовления.

Сборка топки из отдельных листов металла:

  1. Вырезать металлические листы для создания корпуса.
  2. Отдельно сварить две части ящика.
  3. Между частями закрепить арматуру.
  4. Сварить части ящика вместе. В лицевой части сделать два прямоугольных отверстия — одно над колосником, другое под ним.
  5. Сделать на отверстиях дырки.
  6. В верхней части ящика просверлить круглую дырку под дымоход.

Сборка топки из трубы большого диаметра:

  1. Поставить трубку в вертикальном положении. Разрезать ее на две части.
  2. Закрепить на поверхности нижней части арматуру чтобы получился колосник.
  3. Сварить две части трубы вместе.
  4. Прорезать два отверстия над колосником, под ним. Закрепить на отверстиях дверцы.
  5. Проделать в верхней части самодельной топки отверстие под дымоход.

Когда топочная камера будет готова, можно приступать к сборке каменки.

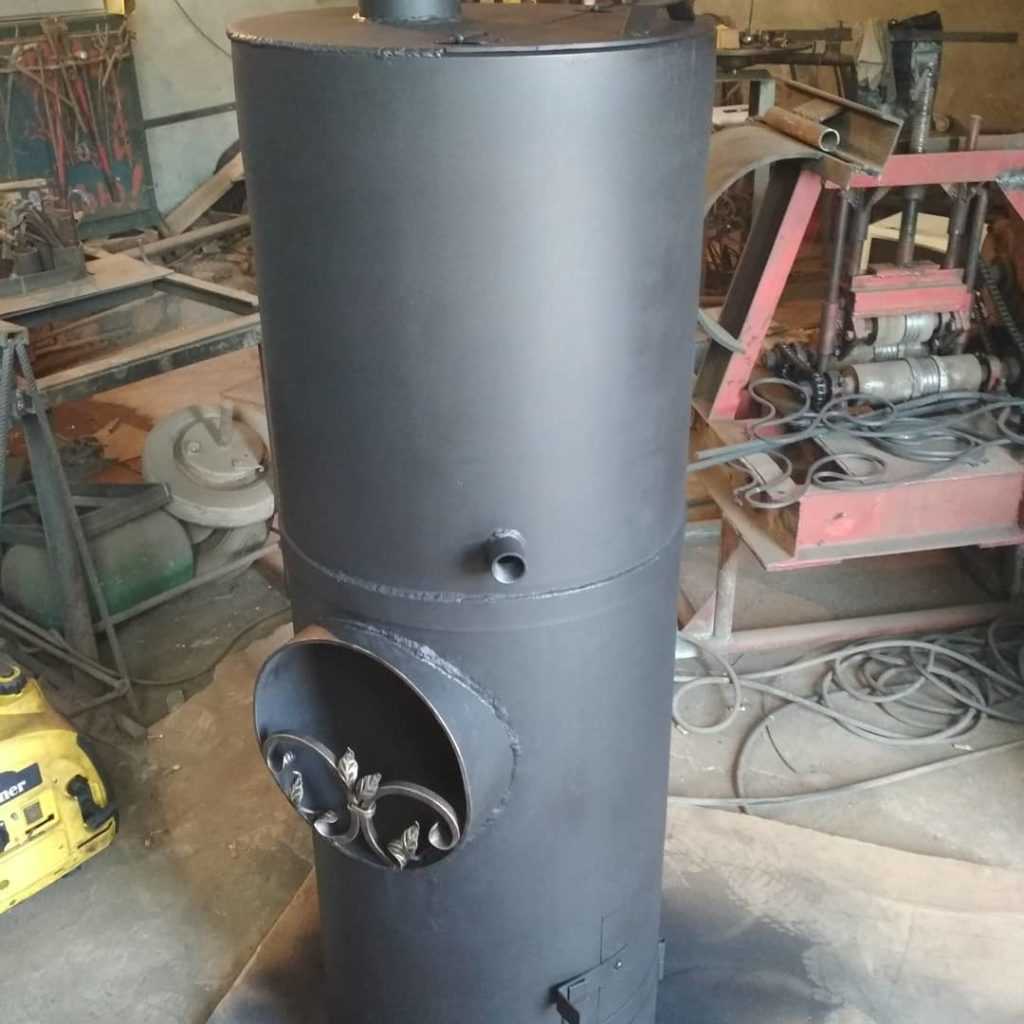

Каркас печи из трубы

Как сделать каменку?

Существует два метода изготовления каменки. Первый способ сборки:

  1. Если самодельное печное оборудование изготавливается из трубы большого диаметра, можно расположить каменку внутри нее, над топочной камерой. Для этого нужно вырезать дополнительную дверцу над топкой.
  2. Наварить арматуру так, чтобы над топочной камерой можно было засыпать камни, которые будут разогреваться.
  3. Поверх всей конструкции можно закреплять бак. Камни закладываются внутрь печи, дверца закрывается, поджигаются дрова.

Второй способ сборки:

  1. Если бак для воды не нужен, можно расположить каменку поверх печи, вокруг дымохода.
  2. Закрепить трубу для отвода дыма в проделанном отверстии. По контуру металлического короба сверху наварить стенки для каменки.

После этого можно засыпать специальные камни внутрь самодельной каменки.

Сборка бака для нагрева воды

При сборке самодельной печи с баком для воды емкость располагают над общей конструкцией печи. Поверх каменки нужно наварить пластинку из металла толщиной 10 мм. Сделать в ней отверстие для дымохода. После этого сварить бак для воды из отдельных металлических листов. Изготовить на боковой части дырку под сливной кран.

Монтаж конструкции

После сборки самодельной печи, нужно правильно установить ее в бане. Для этого необходимо учитывать некоторые правила:

  1. Выбирать расположение так, чтобы печка находилась в отдалении от стен.
  2. Для фундамента нужно сделать кладку из огнеупорных кирпичей.
  3. Прилегающие поверхности следует покрыть слоем негорючего материала, листом отражающей стали.
  4. Чтобы улучшить теплообмен, можно обложить печь слоем красного кирпича. При этом нужно оставить расстояние между металлом кирпичными поверхностями.
  5. Для защиты посетителей бани от ожогов можно собрать деревянное ограждение. Древесину нужно заранее пропитать огнеупорными пропитками.

При установке дымохода нужно учитывать, что труба будет сильно греться. Поэтому нужно сделать дополнительную изоляцию в местах прохождения трубопровода через потолок, крышу.

Инструкция по изготовлению своими руками печи для бани из кирпича

Прогреваясь медленнее металлической, такая печь дольше остывает и более равномерно прогревает парную. Рассмотрим подробней, как изготовить своими руками печь для бани из кирпича, какой для этого потребуется материал и инструмент, и в какой последовательности надо выполнять строительные работы.

Сложить печь можно своими руками

Какие инструменты и материалы нужны для работы: основной перечень

Приступая к строительным работам, надо иметь в наличии:

  • кирпич. Огнеупорный − для топки и красный − для остальных элементов;
  • песок;
  • глину;
  • щебень;
  • цемент;
  • камни;
  • арматуру (пруты и сетку);
  • дверцы и колосники;
  • асбоцементную плиту.

Из инструментов следует иметь в наличии:

  • кельму;
  • уровень строительный;
  • шнур;
  • отвес;
  • молоток-кирку;
  • строительный угольник со сторонами 40 см;
  • трамбовку;
  • правило;
  • ёмкости;
  • болгарку с кругами для камня.

Перечень используемого инструмента может быть расширен

Подготовительный этап

Для начала следует определиться с месторасположением будущей печи. Если она будет находиться в простенке между предбанником и парилкой, стоит вырезать часть стены. Выбрав для места установки угол парной, следует защитить стены строения минеральной теплоизоляцией, а также обложить их красным кирпичом.

В простенке подготавливается проём нужного размера

Закладка фундамента: не экономим на материалах!

Большой вес конструкции предъявляет повышенные требования к основанию. Монтажные работы выполняются в следующей последовательности:

  • готовим котлован глубиной 0,5-0,6 м, габариты которого на 0,2- 0,25 м превосходят размеры будущей конструкции;
  • насыпаем слой песка толщиной около 15 см, утрамбовываем его и поливаем водой;
  • насыпаем слой щебня толщиной около 20 см;
  • заливаем железобетонную плиту, добавив в предварительно установленную опалубку бетонный раствор.

Основание должно быть прочным

Как выполнить кирпичную кладку: готовая порядовка

Несмотря на кажущуюся сложность процесса, выполнить кирпичную кладку своими руками сможет каждый. Для этого следует познакомиться с особенностями выполнения работ.

Выполнить кладку своими руками под силу каждому

Схема кладки

Приступая к строительству печки в баню своими руками, необязательно разрабатывать индивидуальный проект. Можно воспользоваться уже готовым решением, где подробно расписан порядок укладки каждого ряда. Схема кладки может существенно отличаться. Для самостоятельного изготовления лучше выбрать простую конструкцию.

Ориентируясь на порядовку, можно сложить качественную конструкцию

Порядок укладки кирпичных рядов и внутренних элементов печи

Кладку печи начинают с нулевого ряда, который выполняют сплошным, но при этом предусматривается полуокошко. С его помощью в будущем можно будет создать дополнительную тягу и прочистить шахту дымохода. Кладку кирпичей в следующем ряду выполняют со смещением на 30-50°, чтобы обеспечить устойчивость возводимой конструкции. Для получения половинок или четвертинок кирпича можно использовать болгарку.

На третьем уровне формируется заслонка и монтируется дверка зольника, на четвёртом – дверка для выборки сажи. В шестом ряду шахта с помощью перемычки делится на две части. В двенадцатом ряду одну из шахт закладывают, а вторая становится основной. К 25-26 ряду печь полностью формируется. Остаётся только выложить дымоход.

Порядок кладки кирпичей должен соблюдаться

Предлагаем посмотреть видео на данную тематику.

Watch this video on YouTube

Watch this video on YouTube

Установка дымохода

Чтобы предотвратить появление конденсата, вместо установки металлической трубы, лучше использовать кирпичный дымоход. При этом его внутренняя поверхность не должна иметь неровностей, чтобы исключить преждевременный сбор сажи. Ширина хайла в среднем − около ¾ кирпича.

Длина дымохода от колосника до конца трубы − минимум 5 м. Над крышей он должен выступать минимум на 0,5 м. Монтаж короткого дымохода приведёт к тому, что дым не будет остывать, и жар окажется за пределами бани.

К дымоходу предъявляются определённые требования

Оштукатуривание и облицовка кирпичной печи для бани своими руками

Чтобы придать смонтированной конструкции законченный внешний вид, кирпичную печь для бани своими руками можно облицевать или оштукатурить. Для этого следует использовать состав, предназначенный для выполнения работ подобного вида. Конечный результат будет зависеть от характеристик используемой смеси и мастерства человека, выполняющего подобные работы. Мы подготовили для вас фото банных печей, которые можно использовать в качестве идеи при разработке собственной конструкции.

1 из 6

Watch this video on YouTube

Изготовление печи из металла своими руками

При выборе чертежа для выполнения печи своими руками учитывается ряд факторов:

  • площадь помещения — от нее зависят габариты устройства;
  • наличие желаемых функций — нагрев воздуха, воды;
  • присутствие каменки открытого или закрытого типа;
  • теплоемкость — защитное экранирование.

Расположение устройства в помещении также играет существенную роль. Если требуется компактная печь для маленькой парной, подойдет расположение в углу. В этом случае лучше выбрать модель с выносной топкой или вертикальную. При расположении в центре парной печь больших размеров может быть горизонтальной и массивной для качественного прогрева помещения.

Материалы

При изготовлении печи самому предпочтение отдается листовой стали. Ее удобно разрезать, сгибать, сам материал отличается устойчивостью к прогоранию.

Для долговечности самодельной печи требуется довольно толстый слой стали, но чересчур большая ширина слоя (например, 1 см) может привести к длительному разогреву устройства, снижению его КПД.

Поэтому оптимальным выбором будет сталь толщиной 5—7 мм для топки и 3—4 мм для корпуса.

Остальные детали — дверцы, петли к ним, задвижки, кран для бака с водой, решетки для зольника и каменки рекомендуется купить в специализированных строительных магазинах. Дымоход изготавливается из кусков трубы подходящего диаметра (не менее 10 см), ножки — из металлических обрезков достаточной толщины, чтобы выдержать вес печи, а также сетки с камнями. Для наполнения каменки подойдут речные валуны округлой формы и подходящего размера.

Инструменты

Для выполнения всех этапов работы понадобятся следующие инструменты:

  • сварочный аппарат;
  • болгарка с отрезным диском по железу;
  • емкость для замешивания раствора;
  • печной молоток-кирка;
  • мастерок;
  • правило.

Чтобы работа проходила безопасно, требуется приобрести средства защиты: специальную маску и перчатки. Понадобятся различные измерительные приборы: рулетка, строительный уровень.

Этапы постройки. Как правильно сварить конструкцию?

Первым делом под печь подготавливается место, закладывается фундамент. Большинство металлических устройств компактны, поэтому не требуют бетонной заливки, достаточно выложить основание из двух рядов кирпича. В случае если решено выкладывать тяжелый кирпичный экран, целесообразнее позаботиться о полноценном фундаменте:

  1. Разбирается пол в месте установки печи, вырывается котлован глубиной в полметра.
  2. На дно насыпается дренажная подушка: слой мокрого песка, второй пласт битого щебня или специального гранулированного керамзита.
  3. На дренаж ставится опалубка из дерева, заливается бетонной смесью.
  4. После просушки фундамента на него кладется двухслойная гидроизоляция (рубероид).

После подготовки фундамента обеспечивается термоизоляция будущего места для прибора. Стены и потолок зашиваются огнестойким материалом, само устройство устанавливается так, чтобы до стен оставался зазор не менее 30 см.

Затем приступают к сварке деталей конструкции:

  1. По чертежу при помощи болгарки нарезают куски листовой стали для корпуса, внутренних камер.
  2. Свариваются боковые стенки, днище корпуса. В лицевой части вырезаются отверстия для топочной камеры и зольника. Внутри к стенкам корпуса привариваются металлические уголки для крепления отсеков.
  3. Свариваются и устанавливаются топочная камера и зольник с разделяющей их решеткой.
  4. Проводится сварка и последующее размещение внутренней каменки и бака для воды (при наличии в проекте).
  5. Приваривается труба дымохода и ножки корпуса.

После установки печи выкладывают кирпичный экран с расчетом отступа в 3—5 см от стенок устройства. Ширина кладки обычно берется в половину кирпича, в нижней части оставляют небольшие окошки для циркуляции воздуха.

Возможные сложности в установке

При самостоятельной работе над изготовлением устройства встречаются следующие ошибки:

  • несоответствие размеров прибора и парной — приводит либо к быстрому перегреву воздуха, либо к невозможности создать комфортную температуру;
  • недостаточно тщательная изоляция дымохода — из-за постоянного соприкосновения с раскаленным воздухом дымоход чаще всего становится причиной возникновения пожароопасных ситуаций;
  • неправильное расположение экрана печи, чересчур близко к стенкам корпуса — это приводит к перегреву стали, сокращает срок эксплуатации.

Внимание! Для того чтобы избежать основных ошибок, следует перед началом работы создать точный чертеж аппарата и посоветоваться с опытным мастером

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
