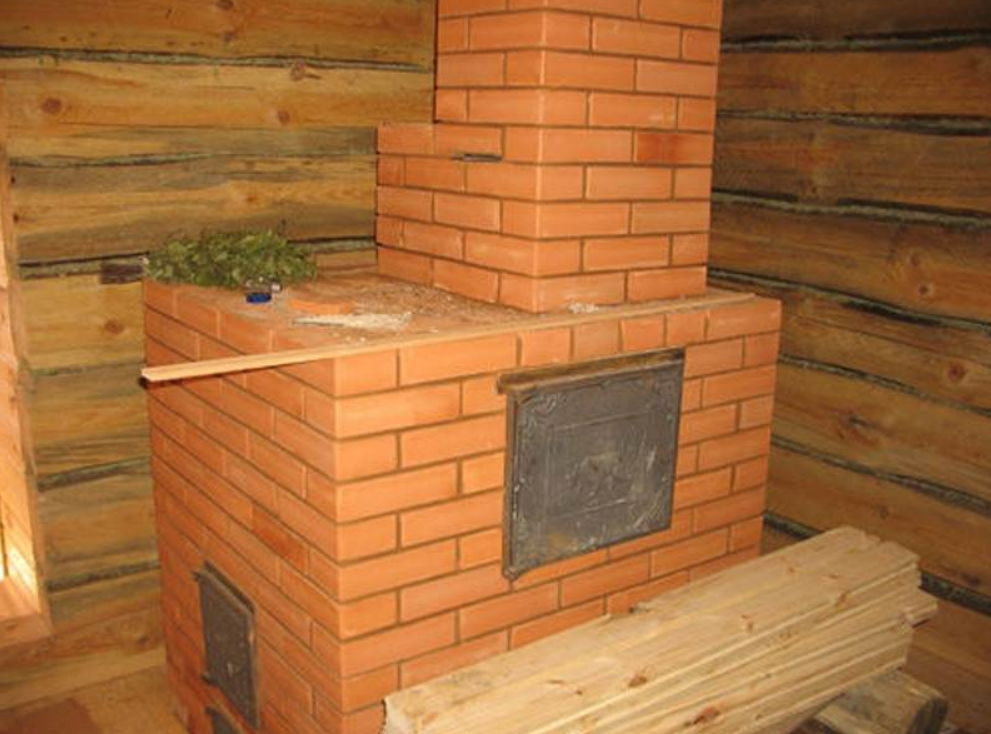

Печь для бани из кирпича

Проекты кирпичных печей для бани

Очень редко можно найти готовый проект кирпичной печи, который устраивает на 100%. Приходится дорабатывать и переделывать готовую порядовку. В этом случае вносите необходимые коррективы, детально прорисовывая каждый ряд кирпичей,  и исправленную порядовку показываете специалисту.

Проект кирпичной печи для бани

Даже если были внесены даже незначительные изменения, консультация крайне желательна

Печь в бане должна быть безопасна, потому очень важно мнение грамотного специалиста

Корректируя проект нужно помнить несколько особенностей кладки кирпичных печей:

Топливник в каменках обычно делают большого размера и для обеспечения нормального процесса горения необходимо обеспечить хороший приток воздуха. Поэтому поддувало и поддувальная дверца должны также иметь приличные размеры.
Чтобы обеспечить хороший приток воздуха в топливную камеру колосники лучше укладывать вдоль поддувального канала. Но найти колосник требуемого размера зачастую проблематично, потому часто приходится устанавливать  несколько решеток меньшей длины поперек поддувала.
Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур. Уменьшение высоты топливника приведет не к ускорению нагрева, а к понижению температуры камней и скоплению в промежутках между ними сажи.
Если деревянные конструкции не защищены огнеупорными материалами, то расстояние до кирпичной печи не может быть меньше 30 см.
Перед тем, как укладывать кирпичи на глиняно-песчаный раствор (информация о растворе размещена в статье Материалы для кирпичной банной печи), выложите их согласно плану насухо, начиная с одного из углов, подберите кирпичи подходящего размера, чтобы ширина швов не превышала 5мм. И лишь затем укладывайте на раствор.
После укладки каждого ряда его проверяют на вертикальность и горизонтальность при помощи строительного уровня. Точность соблюдения углов можно проверить установленными отвесами. Корректируйте даже минимальные отклонения.
При установке дверец кладку начинают от нее, плотно фиксируя. Все дверцы в тех местах, где они прилегают к кирпичам, предварительно обматывают асбестовым шнуром или полосой асбеста.  Фиксируются они на месте при помощи проволоки или стальных полос, закрепляемых в швах

Для более жесткой фиксации в кирпичах под проволоку прорезают канавки.
Особое внимание нужно уделить месту прохода трубы от кирпичной печи через потолок, крышу или стену. В этом месте трубу обязательно изолируют базальтовой ватой или другими теплоизоляторами, переносящими высокие температуры.

В видео показано, как можно крепить зольную и топочную дверцы, а также процесс приготовления глиняного раствора.

https://youtube.com/watch?v=HHmB_SXuV9Y

Вот проект печи для бани, в котором бак для нагрева воды примыкает к каменке и дополнительно обогревается за счет теплоотдачи от дымохода. Эта печь имеет небольшие размеры и несложна в изготовлении.

Кирпичная печь с металлической каменкой и боковым расположением бака для воды: 1 — опора бака; 2 — бак для воды; 3 — дымовая труба; 4 — люк для полива камней; 5 — крышка каменки; 6 — проволочные скрепы; 7 — камни; 8 — решётка каменки; 9 — стойки постамента каменки; 10 — колосниковая решётка; 11 — дверца топки; 12 — дверца поддувала

Емкость для каменки размером 530х510х500 мм  изготовлена из стали толщиной 8-10мм, бак для воды – из трубы диаметром 40см (емкость около 50 литров). Опорой для каменки служит сваренный из уголков каркас (уголок берут 50х50 мм), для водяного бака изготавливают скользящую опору.

Каменка имеет крышку, через которую закладываются камни и поддается вода. Чтобы камни нагревались до более высоких температур, крышку закрывают, а если нужно  их температуру понизить – открывают. После установки на каркас каменка обкладывается кирпичом, поставленным на ребро.

Вот также небольшая кирпичная печь для бани с закрытой каменкой и баком для воды, расположенном сбоку.

Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8 — экран; 9 — колосниковая решётка; 10 — дверка топки; 11 — дверка поддувала

Порядовка для этой печи проста и не требует больших затрат времени и материалов.

Порядовка печи с закрытой каменкой и боковым размещением бака для воды

Кладка печи для бани своими руками из кирпича

Если во время постройки дома швы между кирпичами могут достигать 10 мм, то для печи их толщина более 4 мм уже является катастрофой. От периодического нагревания такие швы очень быстро выкрашиваются, а в помещение начинает поступать дым и угарный газ. Поэтому кирпичные печи для бани нужно возводить из одинакового одноразмерного кирпича с ровным ложем и боковыми стенками.

Порядовка банной печи

Опытные мастера не жалеют времени на предварительное возведение нижней части печи насухо — без раствора. Это дает возможность отобрать нужные кирпичи, пронумеровать их, оценить возможные проблемы, сделать зарезы и подготовить куски необходимого размера и формы. Затем «сухая кладка» разбирается и повторяется уже с раствором.

Первый ряд следует выкладывать очень тщательно. Он должен быть идеально горизонтальным, а размеры диагоналей получившегося прямоугольника — равны между собой.

По кирпичам первого ряда при помощи отвеса в дальнейшем проверяется вертикаль стенок печи. Горизонталь проверяется длинным уровнем (длина уровня должна быть больше диагоналей), а одинаковость диагоналей — шнурком. Кроме того проверяются прямые углы и прямая линия боковин этого ряда. Впоследствии каждый ряд также контролируется уровнем и проверяется на вертикаль.

Для крепления дверки поддувала на 3-м ряду используют оцинкованную стальную проволоку или полосу мягкой стали. Чтобы крепеж дверки не мешал кладке — в кирпиче болгаркой выбирают канавки, куда и утапливается проволока.

Под стальные уголки на 5-м ряду также болгаркой выбираются площадки так, чтобы металл оказался заподлицо с плоскостью кирпича. Колосники свободно укладываются на уголки и, если они прогорят, то так же свободно меняются на новые. Кроме того, своим расширением колосники не разрушают кирпичную кладку.

Далее следует заняться возведением топочной камеры, а уже после нее, продолжить поднимать наружные стенки. Таким способом гораздо удобнее выдержать нужные размеры высокотемпературной топки и подогнать размеры тепловых зазоров между ней и наружной стенкой.

Выкладываем топку банной печи

Кладка топки выполняется из шамотного печного кирпича и огнеупорной глины. Делать всю печь из шамотного кирпича нецелесообразно, поскольку он имеет малую теплоемкость и быстро остывает. С другой стороны, использование в топке обычного красного кирпича, даже керамического, приводит к его быстрому разрушению от высокой температуры, и печь в баню из кирпича своими руками просто выходит из строя.

Дверки топки, так же как и дверки камеры каменки, крепятся при помощи проволоки или металлических полос, как было указано выше. Периметр дверных рамок следует обернуть печным базальтовым шнуром, который компенсирует тепловые колебания размеров. Аналогичная компенсация делается и на направляющих рамках задвижек дымохода.

Подбираем колосники и камни для бани

Особое внимание также нужно обратить на подбор колосников. Они работают в очень агрессивных температурных условиях и поэтому могут быстро прогореть

Поэтому колосники обычно делают из жаростойкого толстого чугуна, но ни в коем случае не из арматуры, строительной катанки, насколько бы толстой она ни была. Прекрасные банные печи из кирпича своими руками получаются из обрезков рельс или рельсовых накладок. Срок службы таких колосников превышает срок службы самой каменной печи.

Булыжники для каменки должны иметь округлую форму и размер, позволяющий без проблем загружать и выгружать их через дверку своей камеры. Роль булыжников могут играть среднеразмерные куски разбитых изоляторов высоковольтных линий. Они сделаны из жаропрочного стекла и стойко держать быстрые изменения температур. Но теплоемкость стекла хуже камня, такая печь будет быстрее остывать.

Виды

Выделяют 4 основных вариации банных печей:

• «по-белому»;
• «по-черному»;
• «по-серому»;
• с плитой.

Печки, которые топятся «по-черному», не имеют дымохода, и уже многие десятилетия используются в деревнях по всей стране. Весь чад и дым уходят через само парильное помещение – естественным путем сквозь щели и зазоры крыши. Безусловно, так в них возникает самый лучший пар и аромат, и мыться становится очень приятно, но в то же время приходится ждать, пока не прогорят все дрова. При выборе печей «по-черному» рекомендуется обрабатывать внутренние стены бани специальным раствором, способным предотвратить возникновение остатков сажи. Бани «по-черному» имеют очень высокий КПД, а потому при их использовании можно сэкономить на топливе.

Далее по сложности следуют печи, которые топятся «по-серому». Они обладают дымоходом, а потому баня прогревается гораздо быстрее. Однако все равно приходится ожидать, пока не сгорит все топливо, так как сажа откладывается на камнях. Стены не пачкаются копотью, но когда подается жидкость на камни, вместе с паром из печи появляется незначительное количество микрочастиц сажи. Такая конструкция может быть прямоточной и с каналами. В первом случае камни, размещающиеся над топкой, оказываются в огне, а газы выходят на воздух через трубу, а во втором – через две задвижки.

Печи «по-белому» прогревают помещение на срок до 12 часов, но не загрязняют камни, поэтому считаются наиболее экологичными. Процесс происходит следующим образом: от топлива нагревается перекрывающая металлическая плита, а от нее – и камни, которые будут хранить тепло в течение нескольких часов. Такой метод нагрева предстает наиболее затратным – расходуется большое количество дров и иных материалов. Раньше короб, в который складывали камни, мастерили из обычного черного железа, а сейчас из жаропрочной нержавеющей стали. Традиционно в банях «по-белому» имеется два отдельных пространства: предбанник и непосредственно парилка. Чтобы согревать оба помещения, одной стороной печь выходит в предбанник.

В четвертом же случае – с плитой – камни и бак с водой, размещение которых можно менять, нагреваются от двух чугунных плит. Одна из них размещается над топкой, а вторая – над дымоходом. С трех сторон плиты должны быть ограждены кирпичным экраном, который будет обеспечивать высокую температуру воды. Такие печи обычно сооружаются самостоятельно.

По применяемому виду топлива выделяют печи:

• дровяные;
• растапливаемые каменным углем;
• природным газом;
• дизельным топливом;
• древесностружечными брикетами;
• электроэнергией.

По типу конструкции они делятся на печи:

• с открытой каменкой (характерны для финской сауны);
• с закрытой каменкой;
• комбинированные.

Печи-каменки периодического действия обычно выбираются большими семьями, когда много человек отправляются мыться, но длительность парильного процесса небольшая. Они обладают толстыми стенами, которые в течение продолжительного времени хранят тепло и обеспечивают необходимый срок функционирования бани. Дым проходит сквозь камни перед попаданием в дымоходную трубу. Объем каменной засыпки в такой каменке гораздо больше, чем в каменках постоянного действия.

Банные печи постоянного действия имеют минимальные толщину стенок и объем камней, находящихся в изолированном металлическом коробе над топкой. Их основное преимущество – возможность пользоваться парной в процессе растапливания. Печи с закрытой каменкой также являются более безопасными. Нагрев осуществляется внутри корпуса через стенку, являющуюся общей для каменки и топки. Камни намного дольше хранят тепло, а воздух в парной при этом имеет стабильную оптимальную температуру. Для прогревания воздуха в такой бане потребуется около 4-5 часов.

Отдельно стоит выделить такую разновидность, как каменная печь-камин для бани. Такая конструкция отличается привлекательным дизайном, но обладает низким КПД. Если установить задвижку из огнеупорного стекла, то можно обезопасить себя от языков пламени и насладиться отдыхом в согретом помещении. Именно поэтому камины часто устанавливаются в «предбанниках». Современные технологии позволяют конструировать и мини-каменки. Такая конструкция быстро согревает баню, но даже после того, как топливо полностью сгорит, подогрев помещения остается. Ее длина и ширина обычно составляют 2 кирпича.

Из чего строить печь?

Набор для самостоятельного возведения кирпичной банной печи включает следующие позиции:

• кирпич;
• глину для приготовления кладочного раствора (также понадобится песок);
• емкость для приготовления раствора;
• инструменты для разметки (карандаш, веревка, угольник, рулетка и т.д.) и кладки (кельма, кирка, киянка и т.д.);
• материалы для изоляции (рубероид, асбест);
• элементы для изготовления бака для воды и дымоотводящей трубы (если запланирована их самостоятельная сборка, но гораздо более выгодным в плане временных и трудовых затрат является покупка готовых агрегатов).

Отдельного внимания заслуживает вопрос выбора кирпича для кладки. Прочность этого материала, прежде всего, должна быть более высокой по сравнению с обыкновенным белым или красным кирпичом. Идеальным вариантом является шамотный кирпич с высочайшими огнеупорными свойствами.

По ключевым эксплуатационным характеристикам кирпич на основе шамотной глины заметно превосходит ближайших «собратьев», но стоит гораздо дороже. Ввиду этого, чтобы итоговые затраты на возведение банной печи сохранялись в разумных пределах, шамотный кирпич используют для кладки участков, подвергающихся наиболее сильному нагреву.

Цены на шамотный кирпич

шамотный кирпич

Кирпич огнеупорный шамотный

В местах, разогревающихся до более скромных показателей, целесообразно использовать полнотелый красный кирпич, рассчитанный на выполнение рассматриваемых работ.

К примеру, из такого кирпича можно выложить внешние стенки, дымообороты, различные декоративные элементы и т.п.

Облицовка красной печи красным кирпичом

Отличить настоящий качественный печной кирпич можно по 3 ключевым признакам.

1. Звук. Отправляясь за строительным материалом, захватите с собой небольшую кирку или молоток. Возьмите кирпич и несильно ударьте по нему молотком/киркой, держа строительное изделие на весу второй рукой. От качественного кирпича молоток/кирка отскочит, а звук будет звонким и чистым. Если же ваш инструмент впечатался в испытываемое изделие, издав, при этом, глухой звук, от покупки такого кирпича следует воздержаться – внутри него с большой долей вероятности присутствуют трещины, наличие которых приведет к очень быстрому разрушению кладки.
2. Внешний вид. Во-первых, по размерам кирпич должен соответствовать утвержденным стандартам (250х120х65 мм). Допустимым считается отклонение до 2 мм. Во-вторых, кирпич не должен иметь выраженных повреждений и прочих дефектов. Допустимым считается наличие незначительных бороздок и нитевидных трещинок. В-третьих, не стоит покупать изделия с пленкой, напоминающей слюду – ее присутствие указывает на брак, возникший в результате нарушения положений технологии изготовления. Данная пленка попросту не позволит добиться необходимого качества сцепки с раствором.

3. Внутреннее состояние. Не пожалейте денег на покупку одного кирпича для проведения теста. Ваша задача: расколоть изделие на 2 части при помощи молоточка. Внимательно осмотрите поверхность скола – сторонние включения должны отсутствовать, а цвет не иметь резких перепадов и в целом быть ровным. Наличие более темного цвета в середине свидетельствует о браке, возникшем по причине пережога кирпича. Использовать такой материал для строительства банной печи и любых других более-менее серьезных построек запрещается.

Инструкция по изготовлению с порядовками

Изготовить печь из кирпича для бани с закрытой или открытой каменкой несложно. Нужно выбрать материал и узнать весь процесс работы.

Кладка пеки-каменки открытого типа

Когда бетонная основа полностью готова можно приступать к дальнейшим работам. Ниже представлены основные строительные работы по кладке печи каменка для бани своими руками из кирпича и схема действий.

Порядовка кирпичной печи для бани своими руками с открытой каменкой можно увидеть на фото ниже:

Фото-инструкция кладки открытой печи-каменки для бани:

Порядовка закрытой печи-каменки для бани

Описание кладки закрытой печи-каменки для бани:

• Первый ряд должен быть идеально ровным. Далее по его кирпичам с помощью отвеса проверяется вертикаль стенок.
• Изготовливается зольник. Он нужен для отходов, которые остаются в процессе горения топлива.
• На уровне третьего ряда выполняется крепление поддувала с помощью стальной полоски. Обычно он регулирует процесс горения: если открыть задвижку пламя начинает гореть интенсивнее.
• Поверх пятого ряда укладываются стальные уголки для колосника.
• После этого приступают к кладке топки.
• В шестом ряду топка выкладывается шамотным кирпичом. Высота топки обычно составляет 25 см, а ширина немного больше – 30. Поверх укладывается решетка колосника.
• Далее площадь топки постепенно расширяется. Внешняя кладка огнеупорным кирпичом суживается.
• Нужно создать отверстия для вторичной подачи воздуха. Для этого боковые кирпичи вырезаются зубцами.
• Продолжается укладывание внешнего кирпича.
• Дверки топки перекрываются.
• Устанавливается перегородка для дымохода.
• Монтируется бак для воды.
• На уровне пятнадцатого ряда топку сверху закрывают плитой из прочного материала, на который будут укладываться камни.
• Осуществляется кладка отсека куда будут укладываться камни, оно должно быть довольно большого размера.
• Дымоотвод выкладывают из шамотного кирпича и постепенно сужают к верху. Устанавливается заслонка. Дымоход можно установить через крышу или стену. Для этого в местах его прохождения нужно положить слой теплоизоляции. Дымовая труба в процессе эксплуатации может запылиться осадками от топлива. Для предотвращения этого можно сделать жестяную защиту в виде колпака.

После установки необходимо хорошо просушить устройство. Все дверцы нужно открыть и в таком состоянии оставить изделие проветриваться на несколько дней, а лучше на неделю.

Нельзя сразу пользоваться тепловым устройством в полной мере. Необходимо убрать всю влагу. Для этого несколько дней протопите печь небольшими поленьями по несколько минут. Если на заслонке не будет оставаться влажных капель – прибор готов к эксплуатации.

5 Обустройство фундамента для кирпичной каменки

Качественное основание – залог надежной кирпичной каменки. Рекомендуется заливать фундамент с некоторым запасом, желательно, чтобы его площадь на 10 см превосходила габариты печи.

Чтобы печь была крепкой и надежной, важно правильно обустроить фундамент

По большому счету подготовка основания под печь практически ничем не отличается от обустройства ленточного фундамента:

1. 1. Колышками отмечаем размеры заливаемого основания (они зависят от габаритов каменки);
2. 2. Выкапываем траншею глубиной 0,5–0,6 м на дно которой засыпаем подушку из песка и щебня (отсева);
3. 3. Утрамбовав засыпанные материалы, укладываем на них слой гидроизоляции (рубероида или его аналога);
4. 4. По периметру котлована монтируем опалубку;
5. 5. Опускаем в яму армирующую сетку из металлических стержней. При этом оставляем зазор в 5 см между металлической конструкцией, стенами и дном котлована. Для этих целей можно использовать специальные фиксаторы или подставки;
6. 6. Заливаем бетон. Имейте в виду: поверхность бетонного куба выравниваем с помощью строительного уровня. Кроме того, нужно оставить промежуток в 15 см между заливкой и уровнем грунта – сюда ляжет стартовый ряд кирпичей.

Готовое основание в течение декады набирает прочность, после чего достраивается до конца. После удаления опалубки фундамент заливаем расплавленным битумом, по которому укладываем и разравниваем слой рубероида. Повторим эту процедуру два раза. В результате у нас получится двойной слой гидроизоляции.

Подготовительные работы

Работу начинают с подготовки места строительства. Если печка устанавливается в простенке между парилкой и предбанником, то часть стены вырезают. При размещении её в углу стены защищают минеральной теплоизоляцией, после чего они обкладываются красным кирпичом. При выборе места следует обязательно предусмотреть, каким образом будет установлена печная труба — возможно, её монтажу будут препятствовать балки перекрытия или стропила.

Как правильно рассчитать и установить фундамент

Следует отдавать себе отчёт, что даже небольшая металлическая печь-каменка представляет собой внушительную конструкцию, не говоря уже о кирпичных конструкциях весом в сотни килограмм. Поэтому первое, что надо сделать — соорудить прочное, надёжное основание.

Для строительства фундамента:

• В месте установки конструкции копают котлован глубиной 0,5–0,6 м и размерами, которые на 20–25 см превышают габариты печи.
• Дно ямы засыпают песком (слой 10–15 см), после чего поливают водой и тщательно утрамбовывают.
• После этого укладывают подушку из щебня или гранитного отсева толщиной до 20 см.
• Для обустройства железобетонной плиты по периметру котлована сооружают дощатую опалубку, внутри которой на высоте 7–10 см от дна монтируют армопояс.
• Бетон для фундамента готовят, смешивая 1 часть цемента марки М-400 с 4 частями щебня и 3 частями песка. При использовании цемента М-500 долю песка можно увеличить до 4 частей. Воды должно быть столько, чтобы бетон, уложенный горкой, не растекался и в то же время сохранял пластичность. Сразу же после приготовления раствор заливают в опалубку, обязательно уплотняя вибрированием. Поверхность фундамента выравнивают правилом, после чего накрывают полиэтиленовой плёнкой и оставляют до полного схватывания раствора.

Если планируется устанавливать металлическую печь с последующей обкладкой красным кирпичом или камнем, то размеры фундамента обязательно должны учитывать размеры конечного сооружения.

Правила приготовления раствора

Для кладки кирпичной каменки можно использовать как заводские смеси, так и простой глиняно-песчаный раствор. Для его приготовления лучше всего подходит речной песок и жирная глина — она более пластична, а в процессе высыхания образует прочный шов. Для определения количества того и другого составляющего проводят эксперимент. Для этого небольшие части глины и песка смешивают в разных пропорциях, после чего из раствора скатывают шарики диаметром около 5 см. Подсушенные в течение нескольких минут комки глины сдавливают между двумя деревянными планками, наблюдая за началом растрескивания их поверхности. Оптимальным составом считается тот, в котором шарик начал разрушаться только после того, как его сжали на 2/3 от первоначального размера. Если это происходит раньше, то количество глины в растворе необходимо увеличить.

От качества глиняного раствора зависит не только удобство в работе, но и прочность всего сооружения

Для получения качественного раствора глину очищают от примесей и тщательно разминают. После этого её в течение суток замачивают в холодной воде.

Ещё один способ определения качества кладочной смеси заключается в том, что в ведро с раствором опускают деревянную лопатку. Смесь не должен стекать сразу же после извлечения инструмента из ёмкости — это свидетельствует о повышенном содержании песка. Если же будет много глины, то состав будет расплываться по поверхности лопатки неровно, с образованием комков. Оптимальный состав образует слой толщиной 1.5–2 мм.

Нарезка заготовок

Для постройки металлической печи используется стальной лист толщиной не менее 4 мм. Чтобы раскроить его при помощи болгарки, понадобится немало времени и сил, кроме того, придётся потратить не один абразивный диск. Если есть возможность, то резку металла лучше выполнить заранее, используя газовый резак или плазморез. Даже если у вас или ваших знакомых нет такого оборудования, не отчаивайтесь. Сейчас на любом близлежащем предприятии или автосервисе найдётся всё необходимое, включая специалиста, который сможет вам помочь.

Для раскроя заготовок лучше всего воспользоваться специальным инструментом

Изготовление

Чтобы сделать печь для бани из кирпича своими руками, нужно подготовить инструменты, расходные материалы, место под строительство, составить проект, сделать основание, построить конструкцию.

Материал и инструмент

Прежде чем начинать сборку печи нужно подготовить:

• требуемое количество кирпичей;
• мастерок, кельму;
• строительный уровень;
• емкость для замешивания раствора;
• затирку для швов;
• трубы для сборки дымохода;
• асбест, рубероид;
• дрель с насадкой миксер;
• дверцы для топочной камеры, зольника;
• металлическую проволоку для стяжки рядов.

Дополнительно могут понадобиться ручные инструменты — молоток, монтировка, набор ключей, отвертки.

Подготовка

После подготовки расходных материалов, инструментов можно приступать к разработке проекта, приготовлению раствора для кладки кирпича.

Проектирование

Независимо от способа кладки проект кирпичной печи должен иметь несколько основных элементов:

• бак с водой;
• дымоотвод с его отдельными элементами;
• топочную камеру;
• зольный ящик;
• дверцы (не менее двух).

Дополнительно на схеме можно указать расположение каменки, колосника.

Приготовление раствора для кладки

Чтобы сложить кирпичную печь, нельзя использовать классический цементный раствор. Он не выдерживает высоких температур, начинает крошиться при постоянных изменениях температурного режима. Для приготовления раствора понадобятся:

• песок, просеянный через сито;
• шамотная глина.

Компоненты смешиваются в отдельной емкости, заливаются небольшим количеством воды. Жидкость не должна иметь неприятного запаха.

Возведение фундамента

Процесс сборки фундамента:

1. Сначала нужно нанести разметку под будущее основание. Для этого по его углам вбиваются деревянные колышки, между ними натягиваются нити.
2. Глубина котлована — 60 см. Нижний слой толщиной 15 см нужно расширить на 10 см в стороны.
3. Пространство высотой 15 см засыпать песком. Поверх песчаника засыпать слой щебня (10 см). Утрамбовать щебенку.
4. Постелить слой гидроизоляции поверх щебня. Для этого лучше использовать рубероид.
5. Сколотить опалубку из досок. Поместить ее внутрь котлована.
6. Замешать цементный раствор.
7. Связать армирующий каркас из отдельных прутов арматуры. Поместить его внутрь опалубки.
8. Опалубка по размерам должна быть меньше котлована с каждой стороны на 5 см.
9. Бетон нужно залить в опалубку так, чтобы до начала уровня кладки осталось 15 см.

Через неделю можно убирать опалубку. Освободившееся пространство заполняют гравием.

Кладка «тела» конструкции

Кладка печи:

Изготовить основание для печного оборудование, которое состоит из двух рядов шамотного кирпича.
Поверхность стен вокруг печи закрыть листами асбеста. Поверх них закрепить листы металла, которые будут отражать тепловую энергию.
Стенки печной конструкции нужно выкладывать согласно порядовке. Швы на соседних рядах не должны совпадать.
После кладки каждого ряда его нужно проверять строительным уровнем.
Одновременно с изготовлением внешних стенок, нужно выполнять кладку топочной камеры. Для этого используется шамотный кирпич

Важно оставлять свободное пространство для дверцы зольного отверстия. Поверх него нужно закрепить колосник, оставить пространство для дверцы топки.

При кладке нужно проверять вертикальность стенок, толщину швов.

Монтаж бака для нагрева воды

Расположение бака с водой выбирается зависимо от габаритов печного оборудования. Он должен находиться в таком месте, чтобы принимать больше тепла. Для расчета объема бака нужно учитывать, что на одного взрослого требуется примерно 25 литров воды.

Кладка дымохода

Для кирпичной печи рекомендуется собрать дымоход из того же материала. Внутри каркаса из кирпича устанавливается асбестовая труба. Пространство между кирпичными стенками, трубой заполняется негорючим материалом для повышения герметичности.

В качестве советов и рекомендаций…

При выборе материалов для кладки необходимо учитывать
несколько нюансов:

Огнеупорный кирпич приобретается только для выкладывания
топки и зольника, а сооружать из него целую печь не стоит. На это есть
несколько причин: во-первых цена, а во-вторых, огнеупорный материал плохо
переносит влажность, а в помещении бани как вы понимаете этого не избежать.
Идеальным материалом для кладки банной печи
является шамотный кирпич

Температурный предел, который он может выдержать равняется
1400 градусам, а если учесть, что для топки печи будут использоваться дрова, то
этот рубеж превысить сложно.
 При
выборе любого кирпича, огнеупорного, шамотного или керамического, обращайте
внимание на внешний вид всей партии. В идеале, он весь должен быть одинаковым,
без трещин, сколов и одного цвета.
Темные пятна на красном кирпиче говорят о том,
что в процессе его изготовления были допущены нарушения и он пережжен.

О дымоходе

Отопительное устройство может быть с полностью кирпичным дымоходом или трубой. Обычно используют комбинированную версию: до потолка идет кирпич, а дальше асбестовая труба. Кладку кирпичного дымохода начинают с выкладывания ряда перекрывающего зону топки. Сначала идут два воздушных канала, но позже они сходятся в одни. Зона вытяжки постепенно сужается и смещается в сторону. Одна или две задвижки регулируют ширину дымохода и скорость выхода горячего воздуха.

При самостоятельном выполнении работ важно сделать дымоход без трещин и правильно рассчитать сечение вытяжной трубы. Нарушение этих параметров приведет к скоплению конденсата и чрезмерному охлаждению печи во время работы

Некачественную сборку вы ощутите сразу по копоти на стенах бани.

Вывод трубы из бани можно делать в двух направлениях:

• вверх, через кровельные листы;
• в сторону стены.

Для наружного варианта горизонтальный участок трубы не должен быть длиннее метра, иначе тяга будет очень слабой. Трубу дымохода у бани следует отвести от других конструкций, способных воспламениться, не менее чем на полметра.  Закреплять трубу жестко в кровле не желательно. Кроме прочего следует учесть, что никаких стыков в районе потолка быть не должно по соображениям пожарной безопасности.

Виды устройств

Материал, с которого изготовлена

На рынке существует огромный выбор печей для бани с баком для воды различных моделей и форм. Наиболее универсальными считаются прямоугольные и квадратные варианты. Но и круглая печь может с легкостью украсить интерьер вашей бани. Материалом для изготовления таких устройств служат металлы, кирпич и камень.

Металлические печи для бани с баком для воды изготавливаются из чугуна или стали. Каждый из этих металлов имеет свои преимущества и недостатки.

Преимуществом чугунной печи для бани является способность этого материала быстро накапливать тепло. Теплоотдача происходит медленно, что обеспечивает длительный обогрев помещения. Но из-за перепада температур чугунный материал может деформироваться, что является его основным недостатком. К тому она стоит дорого, гораздо доступнее будет стальное устройство.

Печь из нержавеющей стали отличается своей жаропрочностью, компактностью в размерах, простотой монтажа. К тому же сталь, в отличие от чугуна, не деформируется при резких перепадах температуры и прослужит вам не одно десятилетие. Но железная печь может не обеспечить равномерного нагрева, так как имеет небольшую теплоемкостью. С целью устранить это печь облаживают кирпичами.

Кирпичные печи для бани на дровах с баком для воды имеют красивый внешний вид. Они обладают отличными эксплуатационными характеристиками: теплоотдачей, прочностью, долговечностью, удобством в использовании. Основным недостатком является то, что вы не найдете в магазине готовые печи из кирпича . Необходимо самому заниматься разработкой макета и изготовлением. Или же воспользоваться услугами мастера. Но цена такой печи из-за стоимости расходных материалов довольно высокая.

Вид топлива печи

Наиболее распространённым топливом являются дрова. Они обладают высоким КПД, легкие в использовании, быстро разжигаются и отдают тепло. Следует отдать предпочтение дровам из лиственных или фруктовых пород: дубу, березе, ольхе, вишне, яблоне. Их можно использовать с целью ароматерапии.

Сжижать можно и хвойные деревья, но необходимо помнить о том, что они при сжигании выделяют смолу. Ее налипание на дымоход в дальнейшем приведет к засорению сажей.

Иногда владельцы печей прибегают к отоплению углем. Он горит дольше дров. Даже маленькая печь с топливом в виде угла способна обогреть достаточно большое помешенные. Но и температура его горения тоже значительно выше. Поэтому ни каждая конструкция для бани способна выдержать длительное использование этого вида топлива.

Отопление бани брикетами и пеллетами менее распространено. Это связано с тем, что они быстро сгорают. Требуется большое количество такого топлива для того, чтобы длительное время поддерживать высокую температуру в бане.

Все более популярными становятся устройства, которые нагреваются не с помощью топлива, а от электрической сети. Электрическая печь может совмещаться с дровяной. Таким образом вы можете выбрать нужный способ нагрева.

Классификация печей по конструкции бака и топки

1. Печи со встроенным баком для воды появились на рынке первыми. Для их конструкции характерно размещение бака внутри топки. Для слива воды изготавливаются краны. Поступает вода в бак через специальное отверстие. Основным недостатком этого вида является то, что бак требует постоянного наполнения водой. Это требует затрат сил и воды. Вода испаряется и создают влажный воздух, даже тогда, когда это не требуется.
2. Навесной бак для печи работает по такому же принципу, как и встроенный. Только он размещается с боку устройства с помощью специальных крючков. Кипение воды в таком баке начинается гораздо раньше, чем прогревается пространство бани. Во время этого процесса выделяется некомфортный для человека холодный пар.
3. Печь для бани с выносным баком для воды является наиболее оптимальным вариантом. В ней можно легко контролировать температуру воды. Процесс нагревания происходит за счет энергии дымовых газов. Его установка возможна не только в парилке, но и в моечной, душевой, предбаннике и в любом другом помещении. Существует два вида конструкций с баком и трубой. Первые – баки самоварного типа. Эти баки устанавливаются на дымоходной трубе выше топки на 50-60 см. Они значительно экономят место в парилке и за счёт теплообмена за час нагревает большое количество воды – 60-100 литров. Выносной бак для банной печи может нагреваться и по другой схеме. К дымоходу крепиться небольшой бак с двумя трубками, который подключается к большой емкости с водой.
4. Существуют также печи для бани с выносной топкой и баком для воды. При таком варианте топку и бак можно размещать в отдельных помещениях. Они способны удовлетворить даже самого требовательного покупателя.
