Организация электроснабжения на открытом воздухе требует строгого соблюдения технических регламентов из-за постоянного воздействия влаги и резких перепадов температур. Сложность проекта обычно оценивается как высокая, а время выполнения работ на среднем участке занимает от 2 до 5 дней. Правильная прокладка уличной электропроводки исключает риск короткого замыкания и поражения током. Это основа безопасности любого загородного дома.
Особенности планирования и требования ПУЭ
Я всегда начинаю работу с изучения Правил устройства электроустановок (ПУЭ). Без этих знаний легко допустить ошибку, которая приведет к пожару или выходу техники из строя. Важно учитывать сезонность: лучше всего проводить монтаж летом или ранней осенью, когда почва податлива, а влажность воздуха не критична. Для реализации проекта требуются базовые навыки работы с электрикой и понимание принципов заземления. Оценка сложности зависит от количества потребителей и удаленности точек освещения от основного щита.
Подбор необходимых материалов

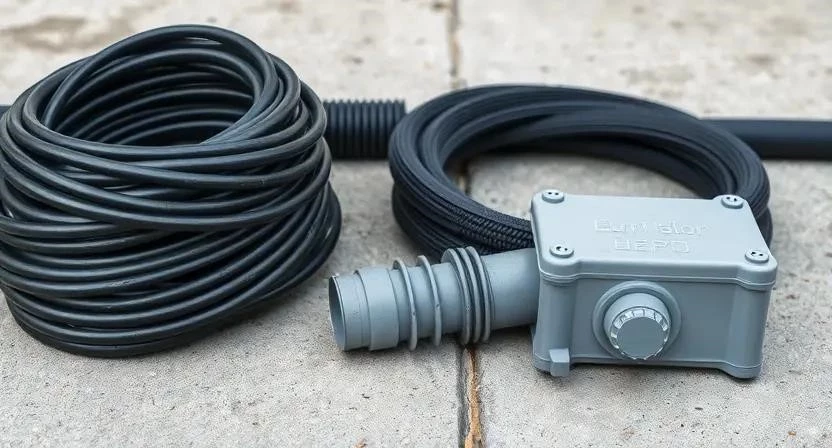

Для улицы подходят только специализированные компоненты с высокой степенью защиты. Обычный комнатный кабель здесь сгорит или сгниет за пару сезонов. Я рекомендую использовать медные жилы с усиленной изоляцией.
- Кабель ВВГнг-LS (для открытой прокладки в трубах)
- Кабель ВБбШв (бронированный, для заложения в грунт без труб)
- Труба ПНД (полиэтилен низкого давления) диаметром 20-32 мм
- Гофрированная труба ПВХ (только для защиты в стенах)
- Распределительные коробки с классом защиты IP65 и выше
- Герметики силиконовые или полиуретановые
- Клеммники WAGO с влагозащитными колпачками
- Автоматические выключатели и УЗО (устройство защитного отключения)
Расход материалов рассчитывается исходя из общей длины трасс с запасом 10% на изгибы и подрезку.
| Материал | Характеристика | Расход на 1 точку | Средняя цена за ед. |
|---|---|---|---|
| Кабель ВВГнг 3х2.5 | Медь, негорючий | 15-20 метров | 80-120 руб/м |
| Труба ПНД 25 мм | Стойкость к гниению | 15-20 метров | 40-60 руб/м |
| Коробка IP65 | Пластик, герметик | 1 шт. | 250-500 руб/шт |
| УЗО 30мА | Защита от утечек | 1 шт. на линию | 1200-2500 руб/шт |
| Герметик | Влагостойкий | 0.1 тюбика | 400-700 руб/туба |

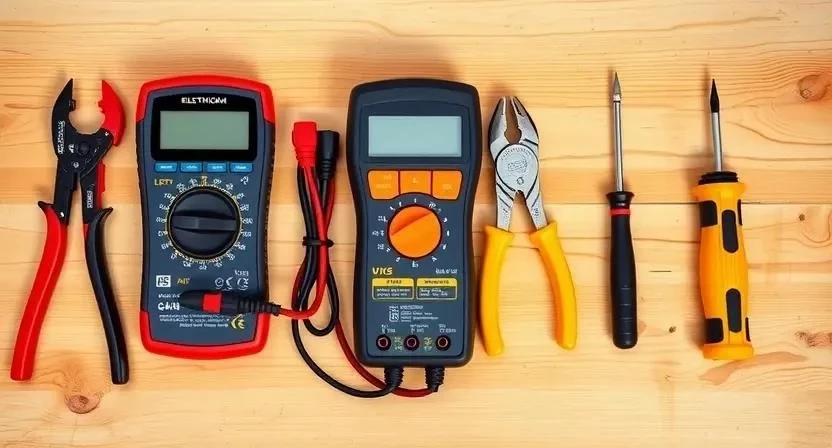

Инструментарий для монтажа
Качественный инструмент ускоряет процесс и гарантирует надежность соединений. Я не советую экономить на мультиметре, так как проверка фазы и напряжения — это вопрос жизни.
- Мультиметр — проверка целостности цепи и напряжения
- Стриппер — быстрая и аккуратная зачистка изоляции
- Перфоратор — штробление стен и сверление бетона
- Лопата (штыковая и совковая) — рытье траншей
- Уровень — выравнивание коробок и светильников
- Отвертки с изолированными ручками — монтаж контактов
- Кусачки/бокорезы — резка кабеля и стяжек
| Инструмент | Назначение | Статус | Примерная стоимость |
|---|---|---|---|
| Мультиметр | Диагностика сети | Обязательно | 1500-4000 руб |
| Стриппер | Снятие изоляции | Желательно | 600-1500 руб |
| Перфоратор | Работа с бетоном | Обязательно | 5000-15000 руб |
| Лопата | Земляные работы | Обязательно | 800-1500 руб |
| Уровень | Геометрия монтажа | Желательно | 500-1200 руб |
Организация участка и разметка
Перед тем как брать в руки лопату, нужно очистить территорию от мусора и крупных камней. Я всегда наношу разметку трасс с помощью колышков и яркой нити. Это позволяет избежать случайного перерезания уже существующих коммуникаций, таких как водопровод или газ. Весь строительный мусор выносится за пределы рабочей зоны, чтобы не загромождать проходы.
Подготовка поверхности и земляные работы

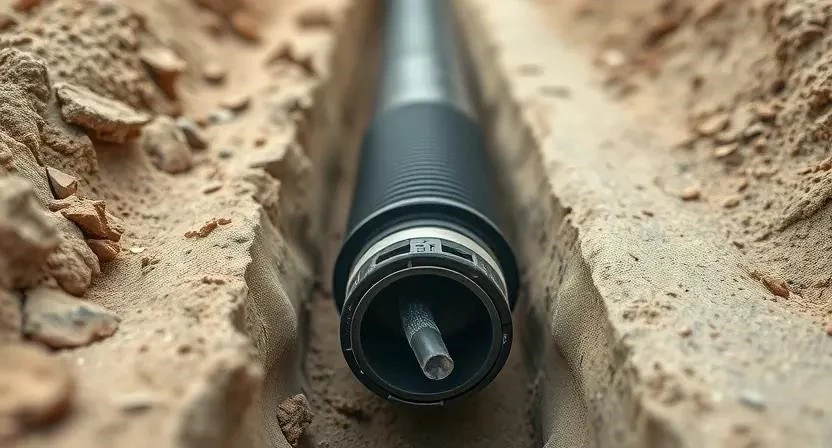

Копка траншей — самый трудозатратный этап. Для кабелей в ПНД трубах глубина заложения должна быть не менее 70 см, чтобы почва при замерзании не выдавила трубу. В местах прохода через фундамент или стены выполняется штробление. Я рекомендую очищать штробы от пыли и обрабатывать их грунтовкой в местах крепления клипсами — так пластик будет держаться намертво. Проверка основания включает контроль отсутствия острых камней на дне траншеи, которые могут продавить изоляцию.
Пошаговая технология монтажа
Монтаж требует последовательности. Если пропустить один шаг, придется перекапывать весь участок. Я заметил, что самая частая ошибка — забыть про сигнальную ленту над кабелем.
- Выбор кабеля. Подбираю сечение (обычно 2.5 мм² для розеток, 1.5 мм² для света). Время: 2 часа.
- Рытье траншей. Копка на глубину 70-80 см по разметке. Время: 1-2 дня.
- Укладка ПНД труб. Раскладка труб по дну траншеи с плавными изгибами. Время: 4 часа.
- Затяжка кабеля. Протягивание ВВГнг через трубу с помощью стальной проволоки. Время: 3-5 часов.

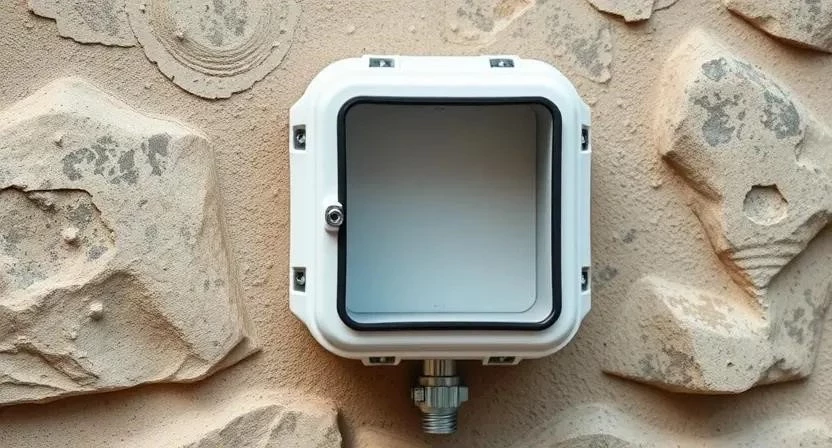

- Монтаж распределительных коробок. Установка IP65 коробок в точках разветвления. Время: 4 часа.
- Подключение потребителей. Монтаж уличных светильников и розеток. Время: 6 часов.
- Сборка электрощита. Установка УЗО и автоматов. Время: 5 часов.
- Заземление. Вбивание контура заземления и подключение к сети. Время: 4 часа.
- Герметизация. Заполнение всех вводов в коробки силиконом. Время: 3 часа.
- Засыпка траншей. Первый слой песка (10 см), затем сигнальная лента, затем грунт. Время: 1 день.
- Тестирование. Прозвонка цепей мультиметром перед подачей тока. Время: 2 часа.
- Запуск. Подача напряжения и проверка работы всех точек. Время: 1 час.
| Этап работ | Время | Критический нюанс |
|---|---|---|
| Земляные работы | 48 часов | Глубина не менее 70 см |
| Протяжка кабеля | 6 часов | Отсутствие резких углов |
| Монтаж щита | 5 часов | Обязательное наличие УЗО |
| Герметизация | 3 часа | Полная изоляция от влаги |
| Тестирование | 2 часа | Проверка отсутствия КЗ |
Пример из опыта: Однажды я решил сэкономить и не положил сигнальную ленту над кабелем. Через год, когда я ставил забор, рабочие чуть не перебили линию электропередач ломом. Теперь лента — обязательный пункт в моем списке.
Технические нюансы и защита
Температура воздуха влияет на эластичность изоляции. При сильном морозе кабель становится хрупким, поэтому монтаж в зиму я не рекомендую. Влажность воздуха требует использования материалов с индексом IP65 (защита от струй воды) или IP67 (кратковременное погружение). Силиконовые герметики сохнут от 12 до 24 часов — в это время коробки нельзя подвергать воздействию воды. Совместимость материалов проверяется по типу пластика: ПНД труба идеально работает с ВВГнг.
Типичные промахи новичков
Многие пытаются сэкономить, используя алюминиевый провод, но он быстро окисляется во влажной среде и ломается. Еще одна ошибка — игнорирование заземления, что превращает металлический корпус светильника в опасный объект. Неправильная глубина заложения ведет к тому, что весной грунт «выталкивает» проводку наружу.
Пример из опыта: Мой сосед использовал обычные скрутки в коробках без термоусадки. После первой же осени в коробках образовался конденсат, и свет начал мигать. Я помог ему переделать всё на клеммники WAGO с гелевой заливкой — проблема исчезла.
Расчет затрат на монтаж
Стоимость зависит от объема работ и выбора материалов. Самостоятельный монтаж позволяет сэкономить на оплате труда, но требует покупки собственного инструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия |
|---|---|---|---|
| Материалы (кабель, трубы) | 15 000 | 15 000 | 0 |
| Расходники (крепеж, герметик) | 3 000 | 3 000 | 0 |
| Работа по копке и монтажу | 0 | 25 000 | 25 000 |
| Сборка щита и пусконаладка | 0 | 7 000 | 7 000 |
| 18 000 | 50 000 | 32 000 |
Эксплуатация и уход за сетью
После завершения работ я рекомендую раз в год проверять затяжку контактов в щитке, так как от перепадов температур они могут ослабнуть. Срок службы качественного кабеля ВВГнг в ПНД трубе составляет около 25-30 лет. Ревизию соединений в распределительных коробках стоит проводить каждые 3-5 лет, особенно если заметили падение яркости освещения.
Варианты реализации сети
Существует несколько подходов к устройству уличной сети. Выбор зависит от бюджета и эстетики участка.
- Скрытый монтаж в земле. Самый надежный и эстетичный вариант.
- Открытый монтаж по фасаду. Быстро, дешево, но требует использования кабель-каналов.
- Воздушная линия. Используется СИП-кабель, подходит для очень больших расстояний.
- Беспроводные системы. Светильники на солнечных батареях (только для декора).
- Комбинированный метод. Земляная прокладка до стен и открытая по фасаду.
Пример из опыта: Я пробовал ставить беспроводные светильники на солнечных панелях вдоль дорожки. Результат разочаровал: в пасмурный октябрь они не светили вообще. В итоге я переделал всё на полноценную проводку с датчиками движения.
Часто задаваемые вопросы
На какую глубину закапывать кабель?
По нормам ПУЭ — 70 см. В песчаных почвах можно чуть меньше, но я рекомендую придерживаться этого стандарта.
Можно ли использовать алюминий на улице?
Крайне не рекомендую. Алюминий подвержен коррозии и имеет меньшую прочность, чем медь.
Зачем нужно УЗО?
Оно мгновенно отключит питание при утечке тока, что спасет человека от удара током при повреждении изоляции кабеля в земле.
Как защитить проводку от грызунов?
Использование ПНД труб с толстыми стенками или бронированного кабеля (ВБбШв) решает эту проблему.
Какое сечение кабеля выбрать для освещения?
Для обычных LED-светильников достаточно 1.5 мм², для мощных прожекторов или розеток — 2.5 мм².
Нужно ли засыпать кабель песком?
Да, слой песка снизу и сверху (по 10 см) защищает трубу от давления острых камней.
Какая степень IP нужна для уличных розеток?
Минимум IP44, но для зон с частым поливом лучше ставить IP65 с плотной крышкой.
Можно ли соединять кабель в земле?
Ни в коем случае. Все соединения должны быть только в надземных или герметичных распределительных коробках.
Меры безопасности
Работа с электричеством опасна. Обязательно используйте диэлектрические перчатки и защитные очки при сверлении. Перед началом любых работ полностью обесточьте сеть и повесьте табличку «Не включать!». При работе с химическими герметиками обеспечьте проветривание. Никогда не работайте с электроинструментом под дождем или в сырую погоду.
