Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

ширину проема;
высоту проема;
притолоку;
боковину левую;
боковину правую;
глубину помещения.

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

размером проема;
высотой ворот;
фундаментом;
зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
Направляющие элементы составляют 6 метров с параметрами 60х70.

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

Из каких материалов изготавливают

Чаще всего в качестве строительного материала для складных гаражных ворот выбирают:

дерево;
металл;
сэндвич-панели.

Дерево выбирается для обустройства въезда в гараж реже по той причине, что оно не обладает достаточным запасом прочности, не устойчиво к открытому огню и, так или иначе, гниет даже после обработки специальными растворами. Но мало какой материал может сравниться с деревом в плане эстетики.

Металл же отличается высокой прочностью и долговечностью. Нередко предпочтение отдается стали, которая устойчива к коррозии. Да, такой выбор окажется достаточно дорогим, но обеспечит ворота всеми необходимыми характеристиками по устойчивости против взломов и надежности.

Сэндвич-панели также выбираются по той причине, что с ними удобно работать. Этот материал достаточно прочный, а также может, как конструктор, принимать практически любые нужные формы. Панели хорошо сохраняют тепло, а еще являются самым оптимальным вариантом для съезжающей по направляющим конструкции.

Виды подъемных ворот по типу открывания

Изучим несколько видов конструкции и разберемся в их особенностях. Обсудим три основных типа: поворотные, секционные и рулонные.

Поворотные

Это сооружение принято считать одним из самых простых. Цельное полотно поднимается посредством работы приводного механизма. Он состоит из рычагов и шарниров или противовесов.

Основные составляющие конструкции:

Направляющие;
Полотно;
Стальная рама;
Короб;
Мотор.

Полотно начинает подниматься под углом 90 градусов, постепенно сдвигаясь на потолочную поверхность.

Преимущества:

Блокировочная система ворот. Благодаря ей конструкция становится более надежной и устойчивой к проникновению злоумышленников;
Возможность утепления разными материалами;
Прочность;
Легкое открывание и закрывание;
Простая схема установки сравнительно с другими вариантами.

Недостатки:

Необходимость установки усиленной рамы. Это нужно, чтобы она выдерживала нагрузку полотна. Ведь сама створка имеет достаточно большую массу;
Нет возможности частично ремонтировать неисправные детали. При поломках придется полностью заменять конструкцию;
Высота проема сокращается примерно на 25 см.

Складные (секционные)

Второй вариант – секционные. Понятно из названия, что конструкция состоит из нескольких сегментов или секций. Ширина одного фрагмента может достигать от 40 до 60 см.

Процесс открывания полотна не представляет собой ничего сложного. Оно поднимается по направляющим и фиксируется под потолочной поверхностью. За передвижение створки ответственен пружинный механизм.

Внешне такие ворота напоминают всем знакомые сэндвич-панели. Снаружи они изготовлены из оцинкованного металла, поверхность покрыта полимерами, а внутренняя часть состоит из теплоизоляционного материала толщиной 15 см.

Преимущества:

Эта конструкция подлежит частичным ремонтным работам. Неисправный сегмент легко заменить новым без обновления всего полотна;
Экономит свободное пространство;
Можно монтировать в проемы разных форм и размеров;
Возможность теплоизоляции;
Внешний вид достаточно аккуратный и эстетичный.

Недостатки:

Специалисты говорят о том, что такие ворота не рекомендуется использовать слишком часто. Из-за чрезмерных нагрузок роликовые подшипники быстро становятся непригодными;
По шкале защищенности от злоумышленников, конструкцию можно отнести к средней или слабой степени надежности;
Высокая стоимость;
Установить или сделать самостоятельно тяжело, поэтому придется обратиться за помощью к специалистам.

Рулонные

Воротное полотно рулонных конструкций состоит из ламелей. Они представляют собой тонкие планки из алюминия.

Под потолочной поверхностью фиксируют барабан. А по боковым сторонам устанавливают направляющие профили. Ламели скрепляют с барабаном посредством специального троса.

Полотно начинает перемещаться и скручиваться в рулон, когда крутится барабан. Впоследствии створка наматывается на него.

Контролировать функционирование сооружения можно вручную или автоматическим приводом. А еще допускается возможность управлять коммуникатором или специальным приложением на смартфоне.

Рулонная конструкция обладает малым весом и компактностью. Но, отзывы говорят о низкой устойчивости перед злоумышленниками, механическими повреждениями. Также отмечают недлительный срок эксплуатации.

Исходя из описания всех трех видов, можно сделать вывод, что оптимальный выбор для гаража или дачного участка – это подъемно-поворотные конструкции. Чтобы сэкономить, можно заняться изготовлением и установкой самостоятельно без привлечения специалистов. Но, при этом, цена готовых изделий все же остается доступной для всех граждан.

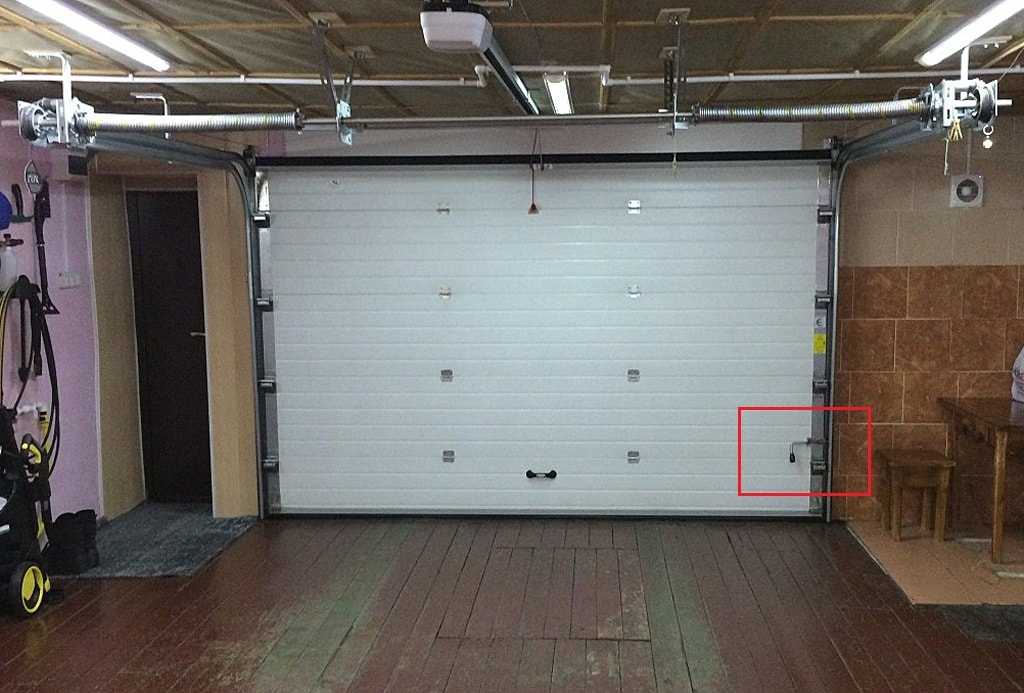

Варианты закрывания секционных ворот

Секционные ворота имеют несколько типов запирания.

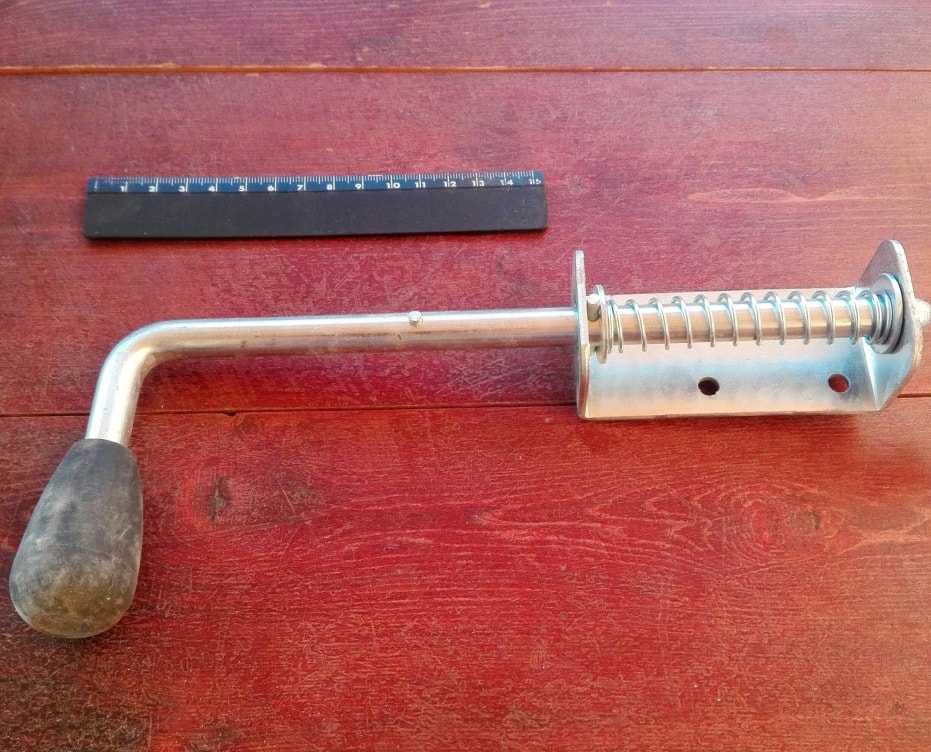

Первый способ с использованием пружинных задвижек. Такой вариант подходит, если существует еще один вход в гараж. Задвижка устанавливается на внутренней части ворот или стены. Такой вариант запирания ворот устанавливается в стандартной комплектации, остальные варианты ставят только по просьбе заказчика.

Вариант с использованием ригельного замка. Такой замок требует установку ручки по центру ворот с внутренней или наружной стороны. При повороте ручки засовы выходят из специальных пазов и отпирают ворота.

В варианте, когда на ворота устанавливают автоматический механизм открывания ворот, существует автоблокировка механизма в положении опущенных ворот. Для открытия ворот в таком случае есть несколько способов:

В гараже существует трос, с помощью которого можно снять блокировку механизма стоит только потянуть за него.
С помощью ключа, который необходимо вставить в ячейку провернуть и вынуть цилиндр, к которому прикреплен трос разблокировки (такое действие не вызовет проблем).

Перечисленные способы разблокировки ворот подойдут, только если открывать ворота вручную. Для полной автоматизации используют механизмы блокировки с помощью самого привода подъема ворот, к нему также можно установить задвижки для блокировки изнутри в случае долгого отсутствия.

Пошаговая инструкция по изготовлению и монтажу ворот

После расчистки места для установки конструкции и подготовки материалов и инструментов можно начинать основную работу.

Разметить место для закапывания опорных столбов, а затем буром сделать ямы под их установку глубиной примерно 1,2 м, а диаметром 0,5 м. Если нет бура, можно использовать лопату. Столбы должны стоять очень прочно, так как от этого зависит и надёжность будущих ворот.
Зачистить трубы, удаляя с них ржавчину, обработать антикоррозийным средством и обернуть нижний край рубероидом. Это необходимо для защиты деталей от коррозии.
На дно каждой ямы насыпать слой щебня толщиной около 15 см, установить трубы и залить бетоном. Верхние части каждой стойки закрыть специальными заглушками, чтобы внутрь не попадала вода.
Вертикальность опор проконтролировать с помощью уровня. Чтобы столбы не покосились, их можно подпереть специальными брусьями. Подождать, пока бетон высохнет (3–5 дней).
Собрать раму на специальной ровной площадке.
Сварить её и дополнительно укрепить стальными уголками.
Длинные стороны каркаса зрительно разделить на 3 части и к условным точкам приварить перемычки — рёбра жёсткости. Можно приварить планки ещё и по диагонали.
Приварить петли к местам крепления перемычек.
Облицевать каркас профлистом, предварительно вырезав ножом по металлу прямоугольные выемки для петель.
Для крепления использовать шурупы с шестигранной головкой, подобранные под цвет основного материала.
Петли лучше приваривать, когда каркас ещё находится на площадке. Чтобы ворота невозможно было снять, приварить над верхней частью дополнительные крепёжные уголки.
Навесить ворота на петли и подложить под середину конструкции деревянную подставку.

Электропривод для распашных ворот

Эту деталь также можно сделать своими руками, если вы разбираетесь в электричестве. Главная её часть — механизм от параболической антенны с червячной передачей. Спутниковое ТВ старого образца имеет поворотный механизм, который можно установить на распашных воротах. Червячная передача действует, как и поворотный механизм, но может работать от низкого напряжения в 36 вольт. Заводские приводы работают только от электросети в 220 вольт.

Электропривод от спутниковой антенны можно установить на распашные ворота

Для сборки понадобится:

два электрических привода с наиболее длинными штоками, которые можно купить в специализированных магазинах;
пульт дистанционного управления с дальностью действия не менее 50 м;
понижающий трансформатор;
электрическое реле для предотвращения поломки привода в случае попадания под ворота посторонних предметов.

Собрать устройство можно за один день.

Установка заводского электропривода

Если вы предпочитаете более надёжную систему, лучше использовать автоматические заводские устройства. Но вначале необходимо определиться, куда будут открываться створки — внутрь или наружу.

Створки распашных ворот могут открываться внутрь или наружу

Инструменты для установки привода:

электрическая дрель;
плоскогубцы;
шуруповёрт;
рулетка;
изоляционная лента;
молоток.

Чтобы выбрать тип устройства, понадобится замерить расстояние между петлями и внутренней стороной опоры:

если оно менее 15 мм, подойдёт более дешёвый линейный механизм, не оборудованный рычагами;
если от 15 до 30 мм, то придётся приобретать рычажный вариант или сделать определённые ниши для первой системы.

Далее, мы определяем ширину створки, а также учитываем обязательную ветровую нагрузку. Створки ворот должны ходить легко, чтобы электропривод мог плавно открывать и закрывать их. Если конструкция открывается внутрь, можно устанавливать любые электрические приводы. Для стальных столбов лучше всего взять линейную или рычажную модель, а для кирпичных — только вторую. Если створки ворот открываются наружу, то подойдёт любая система, которую монтируют внутри проёма. Места она займёт около 15 сантиметров с каждой стороны конструкции.

Порядок работы:

По кругу колонны приварить металлические усилители при осуществлении монтажа электропривода на кирпичный столб.
Установить гидравлический привод на ручной режим и подсоединить с помощью сварки крепёжные элементы к воротам.
Если выбрана линейная модель, то после приваривания оставить после полного открывания ворот хотя бы 1 см для плавного и свободного хода. Проверить ход створок и чёткость движения электропривода, а затем поставить упоры и двигатели.
Поставить планки, подшить пульты и включить систему. Затем автоматику оборудовать выключателями.
Установить сигнальную лампу и фотографическое устройство, которое невозможно оборудовать, пока не будут отрегулированы все остальные системы.

Типы по способу управления

Мы уже сказали ранее, что воротами можно управлять двумя способами: механическим и автоматическим. Каждый из них рассмотрим детально и разберемся в их нюансах.

Механический способ

Представляет собой ручное управление. Рабочий механизм монтируется с наружной стороны помещения. В случае стандартного оборудования предусмотрено наличие двух клавиш. С их помощью владельцы открывают и закрывают ворота. Чтобы загнать транспортное средство, придется выйти из него, чтобы открыть гараж.

Автоматический

Электрический ток – это то, без чего владелец гаража не сможет воспользоваться и подключить автоматический механизм.

Из особенностей электрического привода можно выделить блокировочную систему. Она срабатывает после закрывания гаража. После этого открыть ворота вручную ни с одной, ни с другой стороны не получится.

Чтобы снять блокировку, необходимо получить сигнальное оповещение с коммуникатора или нажать клавишу на гаражной панели. Но, есть небольшой нюанс – при отсутствии электричества сделать это не получится.

Решить проблему с электрическим сбоем можно следующими способами:

Использовать вспомогательный электрический источник питания. В этом может помочь наличие дополнительного запасного аккумулятора. Только это не спасет в такой ситуации зимой, в сильный мороз. Оптимальным вариантом решения проблемы будет установка генератора;
Ручной механизм снятия блокировки. Он не входит в комплектацию устройства, поэтому его придется заказывать и оплачивать отдельно;
Сочетать два вышеописанных способа. Это поможет достичь максимального эффекта работы от ворот и безотказного функционирования даже при отсутствии электричества.

Автоматический механизм фиксируется двумя способами:

На потолочной поверхности. Чаще всего этот метод применяют при оборудовании полотен небольшого размера. Обычно такие ворота устанавливают для гаражей под один транспорт. Механизм монтируют в 1-2 метрах от дверного проема. Рычагом закрепляют трос в верхней части полотна. Трос натягивает с помощью рычажной системы створку, приводя ее в движение;
Оборудование навального привода. Конструкция используется для крупногабаритных ворот. Механизм крепят вблизи торсионного вала. Чтобы работа не давала сбоев, необходимо установить цепной механизм. Двигатель заставляет двигаться вал, поэтому ворота начинают открываться или закрываться.

Как уже говорилось выше, работа контролируется двумя устройствами. Владелец сам может выбирать то, что ему удобнее: коммуникатор или смартфон.

Радиус действия не превышает 10 метров, поэтому управлять воротами можно прямо из машины. Для надежной защиты от злоумышленников, закодируйте радиосигнал. Все это касается управления посредством коммуникатора. Брелки пользуются спросом и востребованностью.

Если используется смартфон, то на него следует установить приложение. Оно работает только при подключенном интернете в режиме онлайн. Оно помогает удаленно следить за работой воротного сооружения. Приложение имеет некоторую схожесть с программами, которые используются для оборудования видеонаблюдения.

Стандартные размеры

Если говорить о стандартных размерностях, то можно определиться только с типовой высотой самих гаражных ворот и с высотой панелей подъемно-секционного типа. Связано это с тем, что ширина створки сильно варьируется, в зависимости от того, для какого гаража она приобретается. Есть одинарные гаражи, а есть двойные и это значительно влияет на ширину.

Высота полотна створки обычно равна 2.3 м. Подобная размерность считается стандартной для гаражей, высота потолков в которых редко превышает этот показатель. Размер в 2.3 м учитывает и поправку на хранение самого полотна в сложенном виде, равную 20 см. Поэтому, даже открыв ворота, находиться в гараже будет комфортно, ведь высота потолков в таком случае составит 2.1 м.

Если ворота оснащаются калиткой, то ее размеры тоже являются типовыми

Стоит обратить внимание, что подобные конструкции будут отличаться от типично принятых в силу того, что расцениваются как для подсобного помещения. Так, размерность двери в гараж, прорезанной в створке, составит 60х190 см или 70х190 см

Приемлем и тот, и тот вариант. Окончательное решение о ширине двери остается за производителем.

Что касается окон, то стандарта для них нет, ведь стеклянные вставки часто применяются в декоративных целях. Стекольчатые вкрапления могут быть витыми, сложной формы, а не просто прямоугольными.

Это обусловлено тем, что только так может быть подобран оптимальный вариант, который максимально хорошо защитит постройку от проникновения. Кроме того, эксклюзивные ворота будут смотреться наиболее выигрышно, поскольку их можно будет стилизовать под существующий экстерьер.

Ворота гаражные подъемные: виды

Такие конструкции могут быть:

подъемно-секционными;
подъемно-поворотными (щитовыми);
подъемно-вертикальными;
рулонными.

Предпоследний вид ворот в частном строительстве почти не используют, потому что для таких сооружений требуется огромная высота потолков: как минимум 5 метров. Ими обычно оборудуют промышленные и складские помещения.

Подъемно-секционные

Эти конструкции имеют полотно, состоящее из нескольких панелей. Ширина каждого элемента — 400-600 мм. Между собой их соединяют петлями шарнирного типа. При открытии гаража такая створка уезжает под потолок по направляющим. Смещение происходит благодаря торсионной системе (с торсионными пружинами), либо с помощью механизмов, имеющих пружины растяжения.

Элементы-секции для подъемных ворот изготавливают так же, как и сэндвич-панели. Внешние части — оцинкованная сталь, защищенная полимерным покрытием. Начинка — теплоизоляционный материал (пробковый), его толщина — от 50 до 100 мм. Достоинства этих решений:

максимальная экономия пространства: как снаружи, так и внутри гаража;
ремонтопригодность конструкции, так как секцию легко заменить;
возможность установки ворот в любой (по размерам) проем;
качественная теплоизоляция помещения;
привлекательный вид конструкции.

Для некоторых хозяев автомобилей все достоинства могут перечеркнуть недостатки подъемно-секционных ворот. К минусам относится большая сложность монтажа, высокая стоимость готовых комплектов, довольно слабая степень защиты от взлома, необходимость крепления нескольких роликов к каждой секции. Если эксплуатировать конструкцию максимально часто, то детали подъемного механизма будут довольно быстро изнашиваться.

Подъемно-поворотные

Такие ворота намного проще. В этом случае полотно цельное, а поднимается оно за счет подъемного рычажно-шарнирного механизма, либо благодаря системе противовесов. Вся конструкция состоит из коробки, потолочных направляющих, створки, имеющей стальную раму и рычажного механизма. При открывании полотно поднимают под углом, близким к 90°, затем сдвигают под потолок. К преимуществам подъемно-поворотных моделей относится:

максимальная надежность благодаря встроенной системе блокировки;
простой монтаж, по сравнению с предыдущей конструкцией;
прочность цельной створки, обрамленной металлом;
простота открывания/закрывания гаража;
возможность добавочного утепления.

Самый большой недостаток — большой вес конструкции, он требует особо прочной рамы. При любом повреждении створки придется менять все полотно. Расстояние от автомобиля до открывающихся ворот должно быть как минимум полтора метра. Такой вид ворот «отнимает» от высоты потолка 200-250 мм.

Рулонные (рольворота, рольставни)

Эти конструкции собраны их узких, тонких алюминиевых планок-ламелей. Устройство таких ворот довольно просто. Над верхним перекрытием устанавливают барабан, а по сторонам проема монтируют направляющие. Ламели соединяют с барабаном при помощи тросов. Когда барабан начинают крутить, сборное полотно наматывается на него.

Управляют механизмом вручную либо автоматически — пультом ДУ, кнопками блока, закрепленного на внешней стене, мобильным телефоном. Конструкция удобна, компактна, имеет легкий вес. Однако существенных недостатков у нее все-таки больше. Она:

крайне ненадежна, так как вскрыть гараж сможет даже начинающий криминальный элемент;
рано или поздно «обрадует» хозяев вмятинами на ламелях;
имеет меньший срок эксплуатации.

Подъемно-секционные конструкции изготовить довольно сложно, а рулонные устройства крайне ненадежны. Поэтому оптимальным вариантом для самостоятельного создания будут подъемно-поворотные модели с цельным полотном, более надежные и относительно простые.

Выбор привода

Для подъемных ворот можно использовать два вида привода. О них мы поговорим прямо сейчас. Но, перед этим уделим немного времени вопросу: «А каким же должен быть привод?»

Прежде всего, он должен быть максимально надежным

Важно, чтобы все его детали были изготовлены из качественного, прочного материала. Как правило, для их создания используют металл

Все это продлевает эксплуатационный срок приводного механизма.

Нельзя забывать еще об одном важном аргументе – удобстве. Автоматическое оборудование должно быть удобным в использовании

Судя по отзывам из интернета, немало тех, у кого радость приобретения быстро сменилась разочарованием после использования.

Почему так? Потому что производители стараются внедрить в систему, как можно больше сложных настроек. Они обычно многочисленны, но бесполезны. А вот грамотные компании, наоборот, стараются сделать интерфейс максимально понятным, простым. Чтобы им мог воспользоваться даже новичок без помощи специалиста.

Еще важно наличие вспомогательного ручного способа снятия блокировки. Зачем? Эту возможность вы оцените, когда в самый неподходящий момент отключат электричество

Как вариант, можно установить резервный источник электроэнергии и подключить устройство к нему. Это поможет предотвратить проблемы с использованием ворот в любой экстренной ситуации.

Система противовесов

Этот механизм в редких случаях используется для оборудования частных помещений. А проще говоря, вообще не применяется. Такой приводной системой обычно оснащают ворота промышленных складов, ангаров, гаражей для автобусов или троллейбусов.

Система противовесов – оптимальный вариант для обустройства громоздких и тяжелых воротных полотен.

К нижней части полотна прикрепляют трос, который дальше проводят через механический блок. Последний установлен на потолочной поверхности поближе к противоположной стенке. В этом месте фиксируют противовес – это груз.

Когда ворота открывают, груз опускается, а когда закрывают – поднимается. Нужно помнить, что вес груза должен превышать массу полотна.

Достоинством можно назвать максимальную защищенность от злоумышленников.

Шарнирно-рычажный (рычажно-пружинный)

Этот вид приводной системы наиболее часто применяется в частном строительстве гаражей. Она состоит из пружин, роликов и рычагов.

Профильные направляющие фиксируют под потолочной поверхностью в горизонтальном положении. Они располагаются по бокам проема. В нижней части устанавливают пружинные, рычажные механизмы. Роликовые системы оборудуют в верхней половине створки.

Необходимо при выполнении монтажных работ, контролировать натяжение пружинного механизма

Важно строго соблюсти вертикальное и горизонтальное положение при фиксации профильных направляющих

Приводной механизм монтируют к потолочной поверхности. Для открытия предназначен трос, размещенный на потолке с помощью профиля.

При открывании происходит растяжение пружины, а ролики перемещают створку по направляющим. Рекомендуется от потолка до проема оставлять расстояние не меньше 30 см.

Строим откидные ворота для гаража своими руками

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

Конструктивно ворота представляют собой две рамы — собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
Нижний край панели поднимается вверх и фиксируется в таком положении.

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Важно!
В отличие от распашных систем, в откидных воротах отсутствуют наружные петли, которые легко срезать болгаркой. При этом панель, закрывающая дверной проем, прилегает к несущей раме изнутри, соответственно, злоумышленникам выдернуть ворота гаража тросом, зацепленным к фаркопу пикапа или трактора, намного сложнее

Изготовление узлов откидных ворот

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо «на земле», до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами -кронштейнами

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие — сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером».

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и заштукатурить.До того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

Секционные ворота в гараж: размеры и цены в зависимости от производителя

Как уже отмечалось выше, каждый производитель выпускает секционные гаражные ворота стандартных размеров, но эти параметры у каждой компании свои. Кроме того, у каждой компании своя спецификация изделий и определенные требования к монтажу. Так, обязательное условие для высоты перемычки у секционных гаражных ворот Alutech отличается от того же параметра компании DoorHan, а расстояние для направляющих идентично практически у всех изготовителей.

Качественные ворота для гаража должны обеспечить сохранность его содержимого, а также мобильность доступа к нему

Как правило, размеры воротных систем по высоте составляют от 2 до 6 м, по длине – от 5 до 7 м. Ширина каждой отдельной секции находится в пределах от 35 до 61 см. Секции выполнены из сэндвич-панелей толщиной 40-45 мм, которые представляют собой две пластины, заполненные пенополиуретаном. Такой утеплитель не пропускает влагу и является отличным теплоизолятором. Благодаря этому ворота не промерзают зимой.

Размеры стандартных секционных ворот серии Classic, представленных компанией Alutech, ограничиваются такими параметрами: ширина от 2250 до 5000 мм, высота от 2085 до 3085 мм. Есть возможность изготовления модулей с промежуточными величинами по ширине и высоте, добавляя к типовым параметрам по 5 мм. Благодаря этому можно подобрать конструкцию под требуемые размеры практически любого проема.

Типовые параметры секционных гаражных ворот производства Alutech серии Standart несколько отличаются и составляют:

Ширина ворот, мм	Высота ворот, мм
2250	2375	2500	2625	2750	2875	3000	3125	3250	3375	3500
2085
2210
2335
2460
2585
2710
2835
2960
3085

Определенной ширине типовых размеров секционных ворот Херман (производство Германия) соответствует своя высота:

2250х1875/2000/2125 мм;
2375х1875/2000/2125/2250 мм;
2500х1875/2000/2125/2250/2375/2500/2750 мм;
2625х2125 мм;
2750х2000/2125/2250/2375/2500/2750 мм;
3000х2000/2125/2250/2375/2500/3000 мм.

Каждому из значений ширины ворот 3250, 3500, 3750, 4000, 4250, 4500, 4750 и 5000 мм соответствуют размеры высоты 2000, 2125 и 2250 мм.

Размеры гаражных подъемных секционных ворот Дорхан в стандартном исполнении варьируют от ширины и высоты 2000х1800 до 3000х2700 мм соответственно.

Гаражные секционные ворота DoorHan
