Особенности и этапы самостоятельного изготовления садового измельчителя

Делаем садовые измельчители веток, стеблей и травы своими руками: чертежи, устройство, этапы монтажа

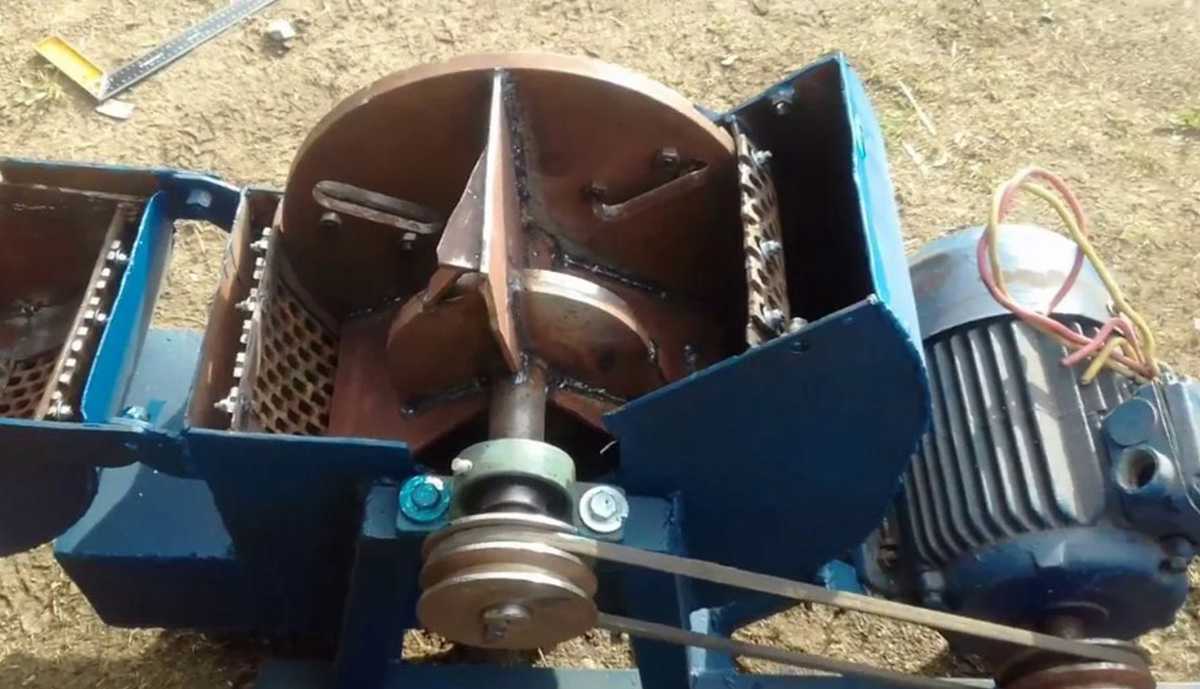

Наиболее часто изготавливается дисковый вариант на основе пил. Необходимо приобрести полтора десятка полотен из твёрдой стали с насадками для зубьев. Технология самостоятельного изготовления:

• подобрать или изготовить набор шайб-прокладок из стали для распределения дисков по валу. Стандартный промежуток между пилами не должен быть больше и не меньше сантиметра.
• насадить диски с шайбами на выточенный вал, располагая зубья со смещением или хаотично, что позволит продлить срок эксплуатации конструкции;
• сварить из уголков и швеллеров надёжную раму, после чего в нижней части установить фундаментное основание под установку электродвигателя;
• организовать на поперечных конструкциях постаменты для установки шарикоподшипников с закрепленным рабочим валом;
• обустроить рабочий прочный бункер для измельчения с надёжными стенками и опорной пластиной или пассивным ножом;
• организовать раструб на подачу ветвей, необходимый для направления материала в измельчитель и защиты рук от получения травм.

В процессе обрезки садовых насаждений, не рекомендуется смешивать ветви и другой древесный мусор. При отдельном измельчении получаются вполне приличные дрова, и осуществляется переработка в щепу для домашней коптильни. Допускается изготавливать измельчитель на основе бензопилы, но создание такого варианта конструкции является достаточно трудоёмким.

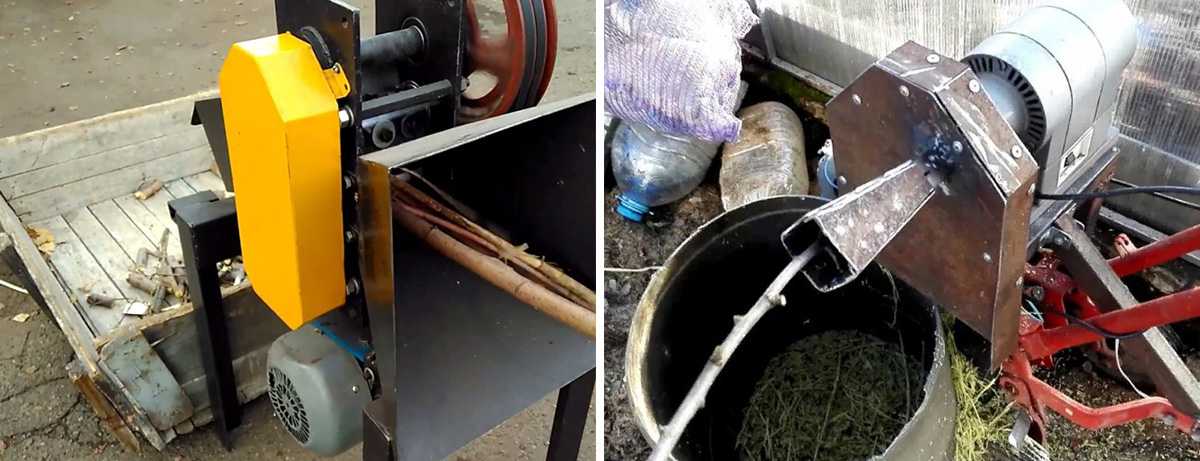

Конструкция измельчителя для веток и травы

Назначение агрегата – быстро и безопасно измельчать растительный мусор. Основную функцию выполняет режущий блок. Ножи в движение приводит двигатель напрямую или посредством ременной передачи. Узлы устанавливают на устойчивую раму. Движущие элементы закрывают кожухом. Для подачи сучьев и выгрузки щепок делают два отделения.

Металлическая рама

Самодельному шредеру с мощным электрическим или бензиновым мотором нужен устойчивый прочный остов с местом для установки движка и прямоугольной опоры для режущего блока.

Для изготовления рамы шредера используют:

• профильную трубу на 25;
• уголок на 30;
• швеллер.

Крепежные элементы:

• уши под мотор,
• гайки,
• шпильки.

Двигатель

Полная автономность, работа в любом месте сада, независимость от розетки − преимущества бензинового движка. На самодельный шредер для переработки веток, помидорной ботвы, травы ставят мотор от мотокультиватора, мотоблока мощностью 6 л. с. Его переставляют с одного агрегата на другой.

Нужен редуктор, обеспечивающий поворот на 90°, если у бензинового мотора вал горизонтальный, а у измельчителя вертикальный.

Расходы на электроэнергию ниже, чем на бензин, поэтому если на участке есть сеть, на агрегат ставят электромотор. Чтобы рубить ветки толщиной 2-3 см достаточно 3-х фазного электродвигателя на 2200-3500 Вт. Делая маломощную траворезку, берут движки от бытовых устройств. Их снимают со стиральных машин, пылесосов.

Ножи

Толщина перерабатываемых измельчителем веток зависит от устройства режущего блока. В самодельных конструкциях реализуют несколько вариантов:

• для измельчения сучьев диаметром 7-8 см на вал устанавливают несколько фрез;
• режущий блок молоткового типа для перемалывания тонких прутьев;
• универсальный режущий механизм делают из 15-30 дисковых пил, насаженных на вал;
• ножи от заводской садовой техники – кусторезов, газонокосилок;
• измельчать траву − триммерная леска;
• дробилка для пней из рубанка;
• два вала с 3-4 стальными ножами для перерубания веток кустарников, деревьев.

Самодельные ножи делают из рессор.

Защитный кожух

Чтобы стружки не разлетались по сторонам, нужен защитный кожух. Его делают из листовой стали толщиной не менее 1,5 мм. Жесть для этой цели не подходит. При активной эксплуатации измельчителя она быстро деформируется от сильных ударов щепок.

Емкость для приема опилок

Для сбора мелкого мусора приспосабливают старые хозяйственные мешки, коробки, ведра, баки. Для мощных агрегатов бункер сваривают из стальных листов, клепают из оцинковки.

Электрические провода и кнопка пуск/стоп

Для включения, выключения самодельного агрегата используют кнопочный пост, рассчитанный на соответствующий ток. Его назначение:

• отключение, включение электрооборудования;
• изменение направления вращения (реверс).

Для подключения движка к трехфазной сети нужен пятижильный гибкий медный кабель в двойной изоляции, для однофазной бытовой сети достаточно трехжильного.

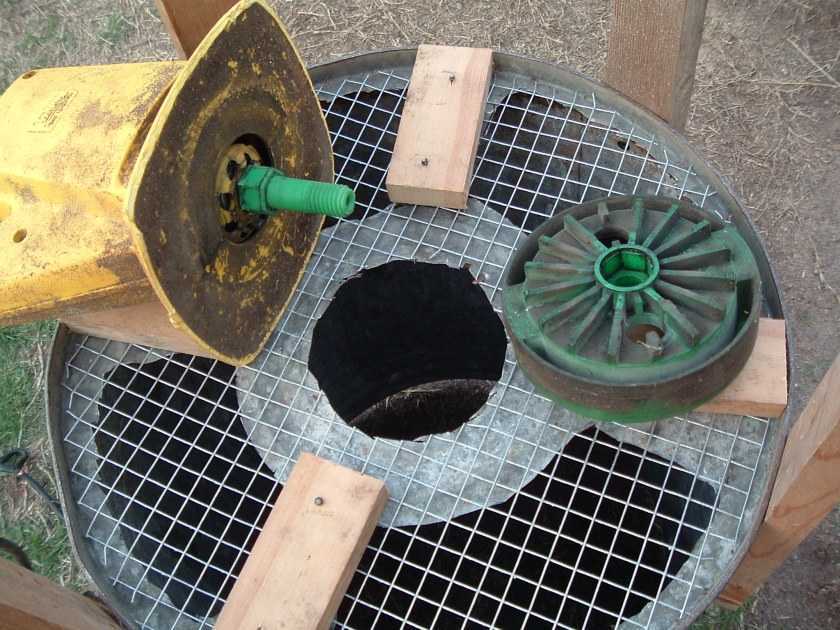

Как изготовить измельчитель травы из газонокосилки своими руками

Чтобы стандартную косилку применять как измельчитель травы, следует лишь изменить положение с горизонтального на вертикальное. Для этого выполняют следующие действия:

1. На подготовленную поверхность (стол, лавка) располагают газонокосилку в вертикальном положении.
2. Чтобы зафиксировать прибор, из деревянного бруса делают ножки. Для этого отмеряют расстояние от места крепления к корпусу до земли. Выпиливают два отрезка полученной длины. При помощи саморезов крепят к прибору. Теперь измельчитель может стоять самостоятельно без подпорки из лавки или стола.
3. Подбираю пластиковую трубу под диаметр отверстия с ножами газонокосилки. Вставляют отрезок длиной 40 см в прибор.

Ручка от газонокосилки превращается в одну из ножек и создает дополнительный упор

Для удобства под измельчитель укладывают лист железа, на него помещают траву для обработки. Включают прибор, через трубу подают небольшими партиями ботву. Мульча собирается в травоприемнике газонокосилки. По мере заполнения его освобождают.

Изготовление из стиральной машины

Измельчитель травы своими руками можно сделать из старой стиральной машины. Приспособление поможет в хозяйстве и будет перерабатывать растения для компостирования или пищи для кур не хуже устройства, купленного в магазине.

Такой аппарат бывает двух видов.

• Бензиновый. Работа приспособления не зависит от электропитания, поэтому использовать его можно в любой части участка. Рекомендуется пользоваться бензиновым измельчителем, если предполагается работа с растениями больших размеров. Недостатками бензинового измельчителя считаются его шумная работа и достаточно тяжелый вес.
• Электрический. Он отличается легкостью и компактностью, но мощность такого устройства будет меньше, чем у бензинового. 1,5 кВт будет достаточно для того, чтобы перерабатывать незначительное количество отходов. Если предполагаются более трудоемкие работы, она должна составлять уже 4 кВт. Мотор, который обладает мощностью в 6 кВт, способен эффективно измельчать даже крупные растения и ветки.

Инструменты и материалы

Для создания измельчителя понадобится ряд инструментов, таких как:

• дрель;
• болгарка;
• молоток;
• отвертка;
• пассатижи;
• фиксирующие элементы – шайбы, гайки и болты.

Также потребуется подготовить следующие элементы:

• бак от стиральной машины (желательно, чтобы он имел цилиндрическую форму);
• рама, которую можно соорудить из металлического уголка;
• электродвигатель (необходимая мощность – не менее 180 вт);
• кнопка включения/выключения;
• емкость для переработанного сырья;
• провод и вилка;
• ножи.

В домашних установках используются дисковые ножи или режущие приспособления из ножовки. Если говорить о специализированных агрегатах, то в них чаще всего применяются 3 вида режущих элементов:

• дисковый нож – перерабатывает траву и маленькие ветки;
• фрезерная конструкция – способна измельчать хворост толщиной в 8 миллиметров;
• фрезерно-турбинное устройство – справляется с крупными и влажными ветвями.

Технология

Перед тем как начинать работу над созданием прибора, стоит позаботиться о чертежах, которые помогут соблюсти последовательность действий и не допустить неточностей и ошибок.

Последовательность действий.

Сделайте отверстие прямоугольной формы в нижней части бака. Здесь будут фиксироваться режущие элементы. Оптимально, если они будут находиться выше, чем само отверстие. Приблизительные размеры – 20х7 сантиметров.
Теперь можно изготовить защитный кожух. Для этого нужно закрыть получившееся отверстие металлическим листом, после чего зафиксировать его при помощи болтов. Благодаря этому измельченные растения не будут разлетаться.
Сделайте подставку. В этом поможет сварочный аппарат. Ее высота подбирается в зависимости от емкости, предназначенной для сбора переработанного сырья. Для комфортной транспортировки приспособления подставка оснащается колесами.
Приготовьте мотор и изготовьте втулку на токарном станке. При этом длина втулки должна составлять не менее 50 миллиметров. Сделайте на валу отверстия дрелью, после чего зафиксируйте втулку. Установите мотор на дно бака, после чего закрепите его с помощью шпилек.
Заточите режущие элементы. Для переработки хвороста необходимо выполнить одностороннюю заточку, для травы – изготовить ромбовидные пластины

Важно правильно подобрать длину ножей – они не должны соприкасаться со стенками приспособления.
Сделайте отверстия в середине ножей, после чего зафиксируйте их на валу двигателя с помощью гайки.
Соедините получившуюся конструкцию с подставкой при помощи сварки, затем подсоедините кнопку включения, а также провод для подключения электропитания (при необходимости).
В качестве защиты двигателя от плохих погодных условий необходимо изготовить кожух. Для этого подойдет лист из металла.

Чтобы начать работу, подключите измельчитель к питанию, после чего загрузите в него материал для измельчения. Не рекомендуется сразу же наполнять бак целиком. Затем необходимо подставить емкость для переработанных растений и включить аппарат.

Распространенные варианты простейших измельчителей для веток своими руками

Теперь стоит рассмотреть, как сделать дробилку из уже готового оборудования. В качестве «полуфабрикатов» подойдут электроинструменты и бытовая техника.

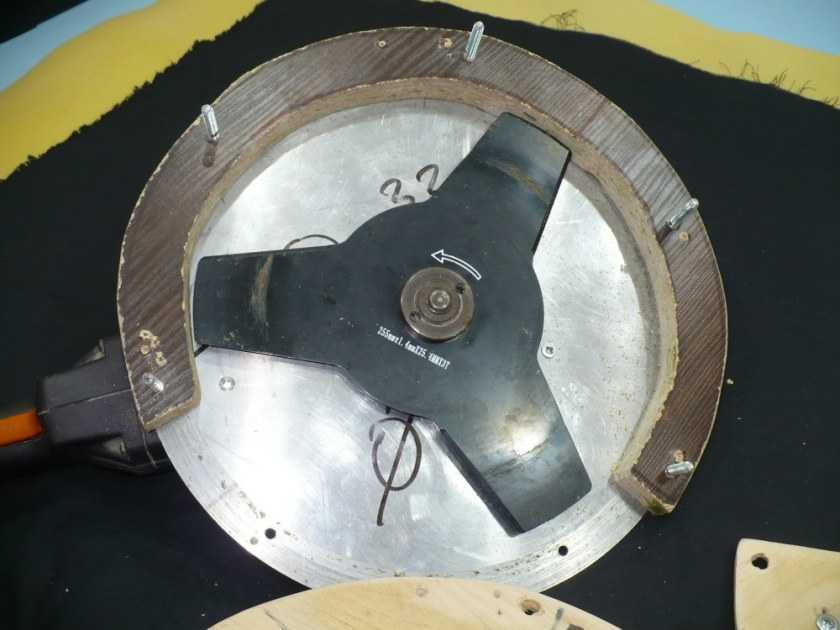

Инструкция по изготовлению садового измельчителя из болгарки своими руками

Своими руками из болгарки можно сделать неплохой веткоизмельчитель. Хоть эффективность и не высока, зато траться почти не придется.

Понадобится какая-нибудь емкость. Например, ведро (подойдет даже пластиковое), кега от пива, глубокий тазик. По центру делается отверстие, равняющееся диаметру шпинделя болгарки. Что касается УШМ, то она должна быть от 2,5 до 3 киловатт. Диаметр диска не менее 180 и чем больше – тем лучше.

Ведро надевается на шпиндель, а за ним и нож. Неплохой нож — это косильный резак. С ним могут быть проблемы, так как шпиндель болгарки М14, а посадка должна быть тугой. Гайку обязательно затягивать ключиком, а не руками.

Такие садовые измельчители больше подходят для травы или сена. На выходе получается густая, травянистая масса, которая хороша для удобрений.

Как из стиральной машинки сделать садовый шредер для веток

Если на даче завалялась стиральная машина активаторного типа – то она отлично подойдет, как донор для веткоизмельчителя.

Для начала понадобится извлечь сам активатор. Он не понадобится. Но на имеющийся вал можно поставить нож. Придется его сделать собственноручно или найти подходящий косильный резак. По сути принцип работы будет схож кофемолкой.

Чтобы своими руками из стиральной машины не доставать отходы, можно сделать канал для слива. Для этого в боковине понадобится прорезать отверстие. Чтобы ошметки не летели по всему участку, установите защитный кожух. Система надежная и была испробована уже многими дачниками, так как активаторные стиралки мало подходят для современной одежды. Слишком сильно они ее мнут и портят.

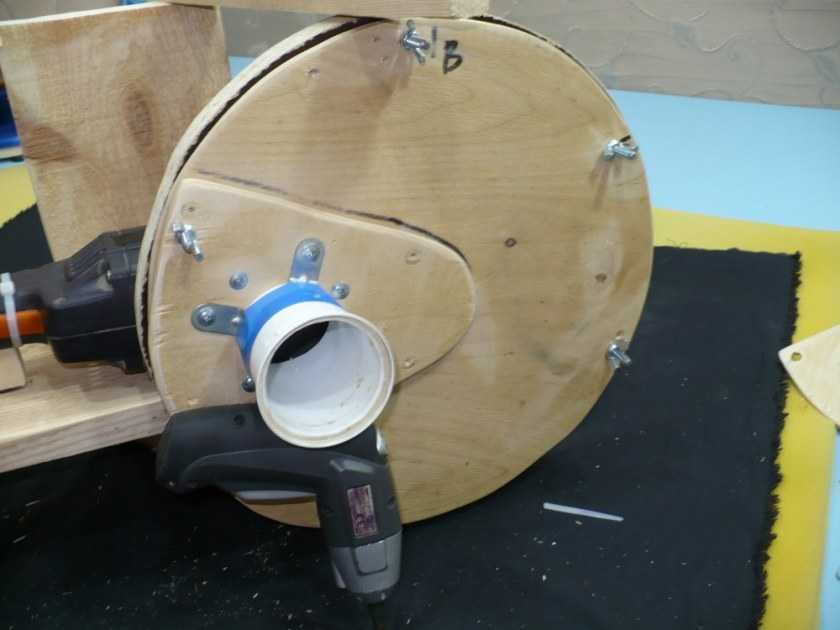

Как сделать садовый измельчитель из обыкновенной дрели

Своими руками садовые измельчители часто делают из дрели. Это неплохой вариант, при этом инструмент не страдает. Его всегда можно демонтировать и пользоваться по назначению. Причем у дрели есть преимущество, по сравнению с болгаркой — регулятор оборотов. Он есть даже на эконом-моделях, поэтому разлетающиеся ошметки не страшны.

Но есть и минус – редуктор дрели не предусмотрен для таких нагрузок, в отличие от болгарки. Поэтому делать своими руками измельчитель древесины из дрели только на свой «страх и риск». Подойдет старый, полурабочий инструмент.

Понадобится стойка. Обычно используют деревянную табуретку с просверленным отверстием по середине. Поверх устанавливается ведро с аналогичным отверстием по середине. Чтобы оно не «ездило», лучше прикрутить шурупами. В отверстие продевается болт и на нем 2 гайками — несколькими шайбами фиксируется нож, как здесь. Осталось подключить дрель к болту и запустить.

Впрочем, садовый измельчитель можно сделать своими руками и без фиксирования на табурете. Вот такое приспособление делается за пять минут. В деревянной болванке нужно сделать отверстие и протянуть шпильку. С обоих сторон она фиксируется гайками. Осталось только сделать рубящие кромки из саморезов и можно опускать дробилку в ведро.

Инструкция по самостоятельному изготовлению измельчителя веток из бензинового двигателя

Из мотоблока своими руками вполне возможно сделать веткоизмельчитель. Производительность будет высокой – даже выше, чем у полноценного станка.

Стоит помнить, что двигатель для мотоблока работает от бензина, поэтому мобильность веткоизмельчителя отличная. Его можно вывозить даже в поле. Чтобы установить на мотоблок насадку-измельчитель, понадобится болгарка, сварка и дрель.

О том, как сделать приспособление для мотоблока, можно посмотреть в видео.

ВРЕМЕННО В РЕМОНТ НЕ ПРИНИМАЕМ

Измельчитель садовый – СПб – ремонт в Санкт-Петербурге от компании «Ленремонт»

У нас имеется склад необходимых запчастей и инструментов площадью 90м2.

Для просмотра этого видео включите Javascript или перейдите на браузер который поддерживает HTML5 video

Оформите заказ на ремонт садового измельчителя онлайн и получите скидку 10%

Вы можете переносить в место для хранения мусора твердые, тяжелые ветки и стебли. Либо же устраивать грандиозный костер, который ещё надо постараться разжечь. А можете превратить все это в легко перетаскиваемую пыль или опилки.

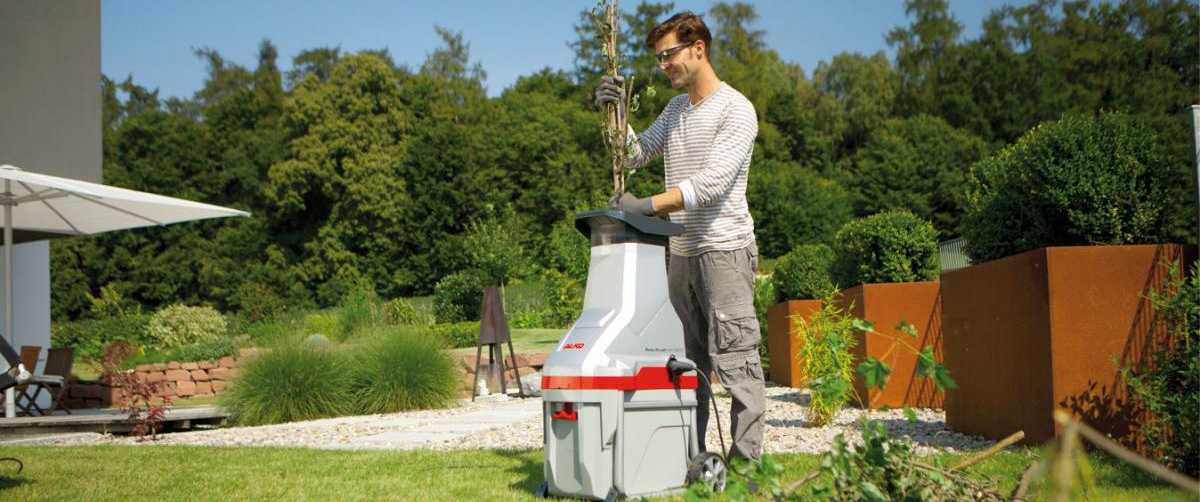

Весь секрет – в том, что у Вас есть измельчитель садовый. Или чиппер. Или шредер.

Но самое главное – Вы получившиеся остатки можете не выбрасывать, а использовать в качестве идеального и абсолютно натурального удобрения.

То есть, мульчу Вы можете получить не за несколько часов изнурительного труда, а за считанные минуты. И чтобы Ваш сад всегда оставался чистым, Ваш измельчитель садовый всегда должен оставаться работающим.

«Ленремонт» поможет Вам всегда иметь в наличии функционирующую технику!

Мы работаем как с любительскими моделями для домашнего использования, так и с профессиональными измельчителями.

То есть, у нас есть мастера, которые разбираются как в электрических двигателях, так и в бензиновых садовых измельчителях.

Впрочем, перед тем, как нести его нам, Вы можете сами попробовать некоторые простые действия при следующих неполадках:

• Двигатель не работает – проверьте напряжение в электрической сети, состояние кабеля питания. Ещё Вы можете нажать кнопку защиты от перегрузок – и измельчитель заработает. Также проверьте, правильно ли затянута зажимная рукоятка и установлена подающая воронка.
• Не измельчает механизм при работающем двигателе – это случается из-за загрязнившегося режущего механизма. Просто почистите его. Но если режущие ножи затупились – несите его нам, чтобы мы могли их заточить либо заменить.
• Отключается измельчитель – запустите его через минуту. Проверьте также состояние кабеля питания или вилки.

Ещё одна настоятельная рекомендация – раз в сезон проводите плановое техобслуживание чиппера или шредера. Об этом даже написано в инструкции.

А если Вам измельчитель садовый (СПб) понадобилось все же починить, то Вы всегда можете обратиться в «Ленремонт», где наши мастера-профессионалы в области садовой техники быстро и качественно устранят любую неполадку. После проведения диагностики и определения стоимости запчастей, клиент оплачивает стоимость запчастей до начала ремонта.

Так что если Ваши измельчители веток садовые не измельчают – звоните в «Ленремонт» по телефону +7 (812) 344-44-44. Мы разберемся!

Садовый измельчитель из стиральной машины

Старая стиральная машина советского производства с металлическим корпусом – это техника, содержащая в себе практически все необходимые детали для сборки садового шредера. Потребуются только ножи с крепежом, а также провод на удлинитель.

Чтобы изготовить режущую насадку, можно воспользоваться старой пилой по дереву.

Из инструментов понадобятся:

• угловая шлифовальная машина;
• плоскогубцы;
• гаечные ключи;
• отвертка;
• электродрель;
• молоток;
• рулетка с маркером.

Двигатель стиральной машины имеет небольшую мощность (у разных моделей разную), указываемую в инструкции к бытовой технике либо на табличке электромотора. Из-за того, что обычно ее значение не превышает 500 ватт, с помощью создаваемого агрегата можно будет перемалывать только солому или траву.

Шредер из стиральной машины изготавливают так.

1. Обрезают корпус машинки по высоте, чтобы было удобно работать с агрегатом.
2. Сбоку внизу вырезают в нем прямоугольное отверстие болгаркой шириной 20 см, а высотой – 7 см, предназначенное для выброса перемолотых растений.
3. Вокруг прорези делают из жести подобие кожуха, который будет направлять травяную массу в емкость для сбора, предотвращая при этом ее разлетание по сторонам.
4. Делают ножки.
5. Прикрепляют корпус к подставке.
6. На валу электродвигателя сверлят 2 отверстия диаметром по 7 мм. Затем на него насаживают втулку с резьбой, а также отверстиями на конце длиной более 5 см, фиксируя ее болтами.
7. Под дном короба крепят электромотор с помощью шпилек с гайками.

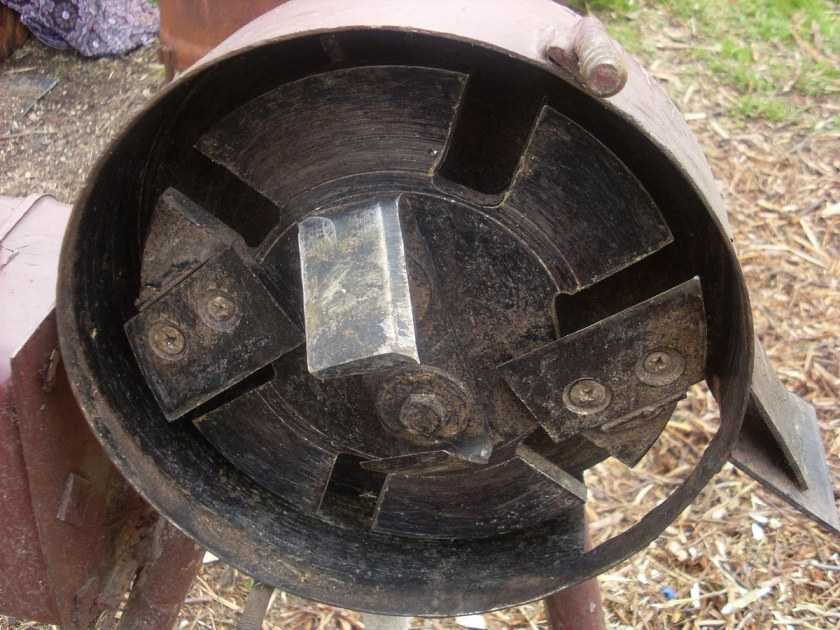

8. Внутри кожуха закрепляют на втулке ножи, располагая их выше отверстия для выброса травы или на одном уровне с ним.
9. Короб прикрепляют сваркой либо болтами к подставке.

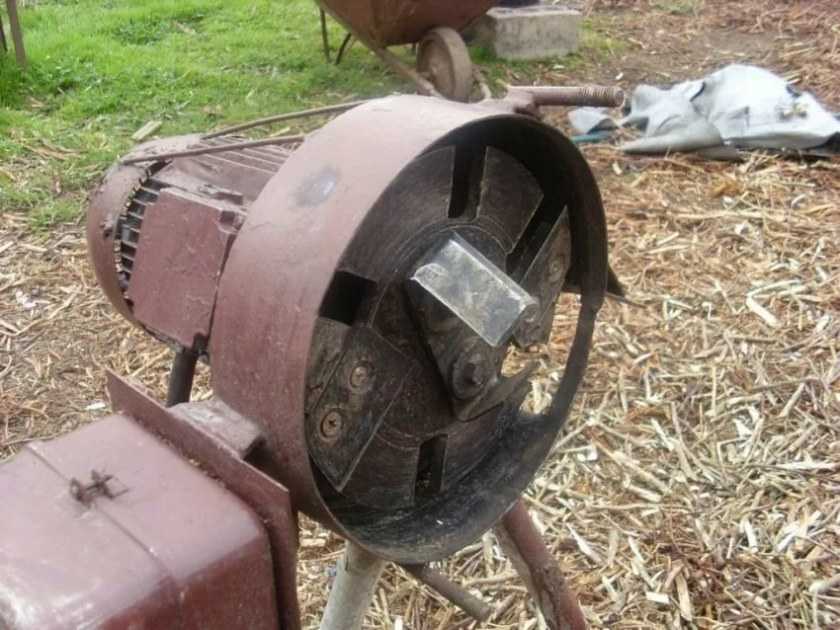

В результате получится техника, подобная показанной на фото ниже.

Пусковая кнопка подойдет от переделанной стиральной машинки. Нужно только позаботиться о том, чтобы подсоединить достаточной длины удлинитель.

Устройство и работа траворезки из стиральной машинки современного образца показаны в видео

Классификация измельчителей веток

Планируя создание садового читтера, надо обязательно иметь представление о том, с древесными отходами какой толщины придётся иметь дело. Поскольку все измельчители органического мусора можно разделить по мощности электродвигателя и принципу работы ножевого блока, максимальный диаметр древесных обрезков влияет на выбор конструкции, эксплуатационные параметры и технические характеристики агрегата.

По типу используемой силовой установки

В садовых шредерах могут использоваться как электромоторы, так и двигатели внутреннего сгорания. Достоинства первых — простота, компактность, удобство эксплуатации. Тем не менее, с помощью бензинового или дизельного силового агрегата можно создать по-настоящему мобильную установку, а их мощность позволяет перерабатывать ветки толщиной более 10 см.

Измельчители с двигателем внутреннего сгорания имеют высокую мощность и более мобильны, чем электрические агрегаты

При выборе электрического силового агрегата обязательно надо учитывать следующие факторы:

• двигатели до 1500 Вт можно использовать при небольших объёмах работ и толщине прутьев не более 2 см;
• силовые установки мощностью 3 – 4 кВт являются оптимальным вариантом для загородных участков с небольшим садом. С их помощью можно дробить ветки диаметром до 5 см, чего вполне достаточно для небольшого частного подворья;
• электрические асинхронные машины от 6 кВт могут в течение длительного времени перерабатывать на щепу толстые ветки (от 10 до 15 см) и рекомендованы к использованию в больших хозяйствах.

Электродвигатель обеспечивает самодельному измельчителю простоту и низкую стоимость

Следует заметить, что мощные электродвигатели требуют подключения к трём фазам. Если же используется обычная двухфазная сеть напряжением 220 В, то лучшим выходом из ситуации является бензиновая или дизельная силовая установка. Её мощности в 5 – 6 л. с. будет достаточно в большинстве случаев.

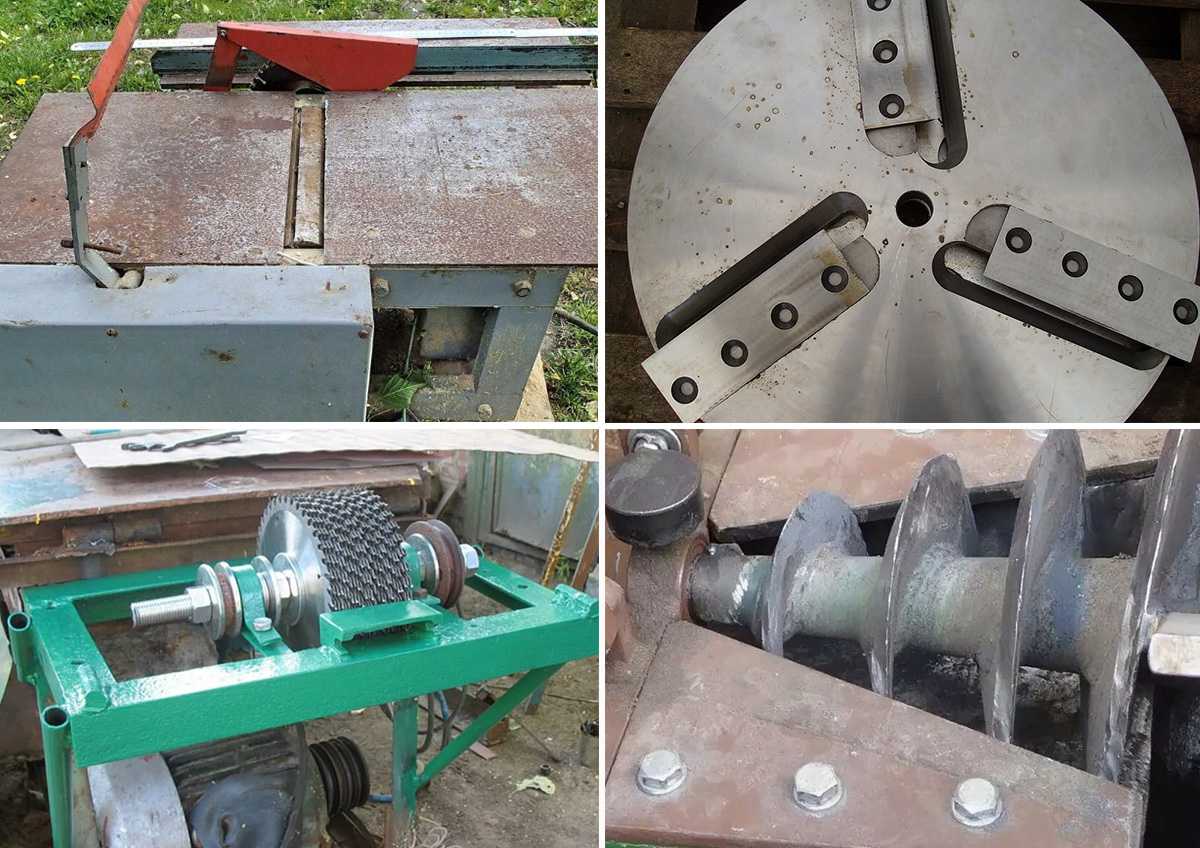

По конструкции ножевого блока

От конструкции ножевого блока садового шредера зависит диаметр веток, которые можно будет измельчать, и какой размер переработанной щепы будет получен на выходе из агрегата. Например, простейшие устройства могут перерабатывать только тонкие ветки, разрезая их на отрезки от 2 до 10 см, в то время как более сложные устройства способны дробить толстые ветки, перемалывая их в труху или производя отрезки длиной 10 — 15 см.

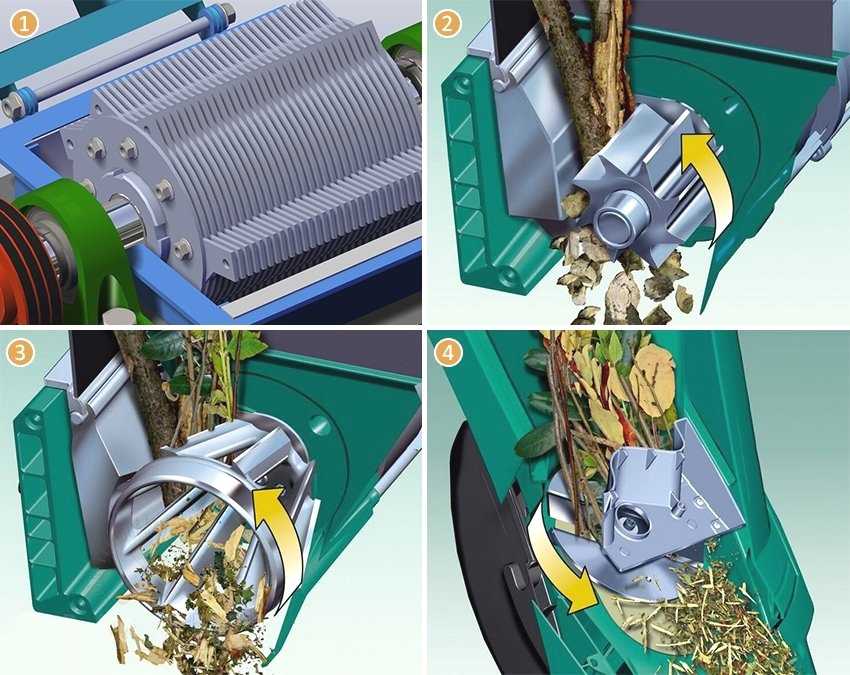

Конструкция заводских ножей чаще всего представлена в трёх вариантах:

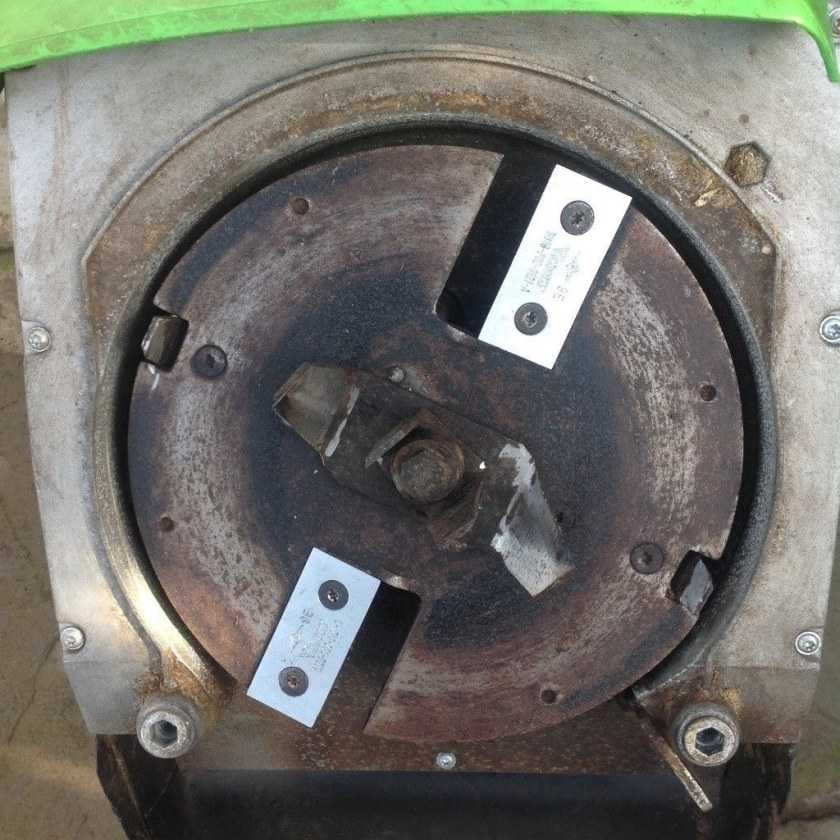

дисково-ножевой блок, который используется для травы и прутьев толщиной не более 2 см;

Садовый измельчитель с дисково-ножевым блоком имеет простую конструкцию, но неспособен перерабатывать толстые ветки

Применение фрез позволяет работать с любым органическим мусором

Применение комбинированных турбинно-фрезерных или шнековых режущих блоков обеспечивает устройству высокую производительность

В самодельных конструкциях повторить шнековую или турбинно-фрезерную конструкцию сложно, поэтому умельцы берут за основу одну из следующих схем режущего блока:

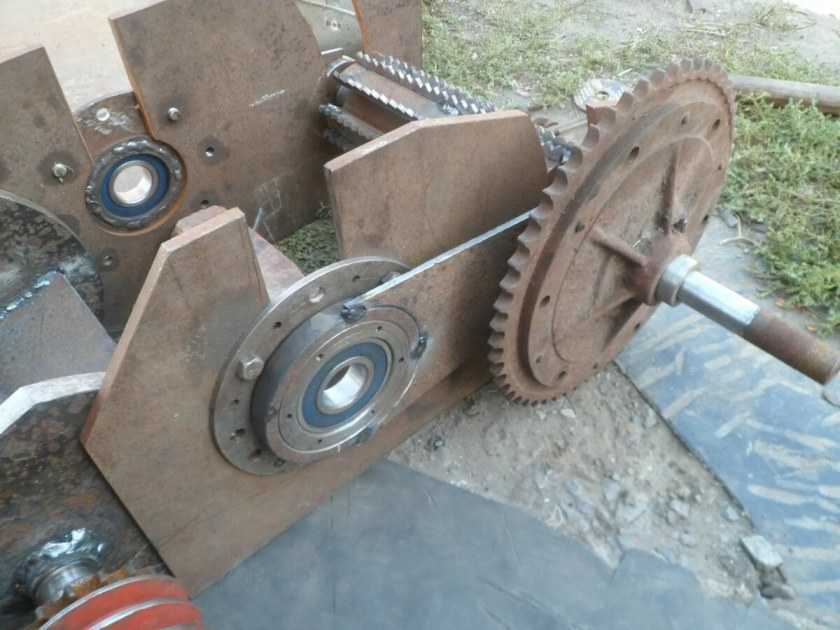

• двухваловую систему с несколькими ножами;
• дисково-ножевой узел;
• наборной пакет из дисковых пил или фрез.

Все три варианта доступны к повторению в домашних условиях и требуют минимум затрат, поскольку при их изготовлении используются детали и узлы от старой автомобильной и сельскохозяйственной техники, отрезки уголков, труб и т. д. Что же касается покупных элементов, то без них обойтись не получится. Если в запасе нет электродвигателя, дисковых пил или фрез, а также других деталей, то их придётся купить.

Конструкция измельчителя для пластмасс

При выборе конструкции измельчителя пластика стоит обратить внимание на предложения производителей оборудования. Наибольшей популярностью пользуются одно- и двухвальные шредеры роторного типа

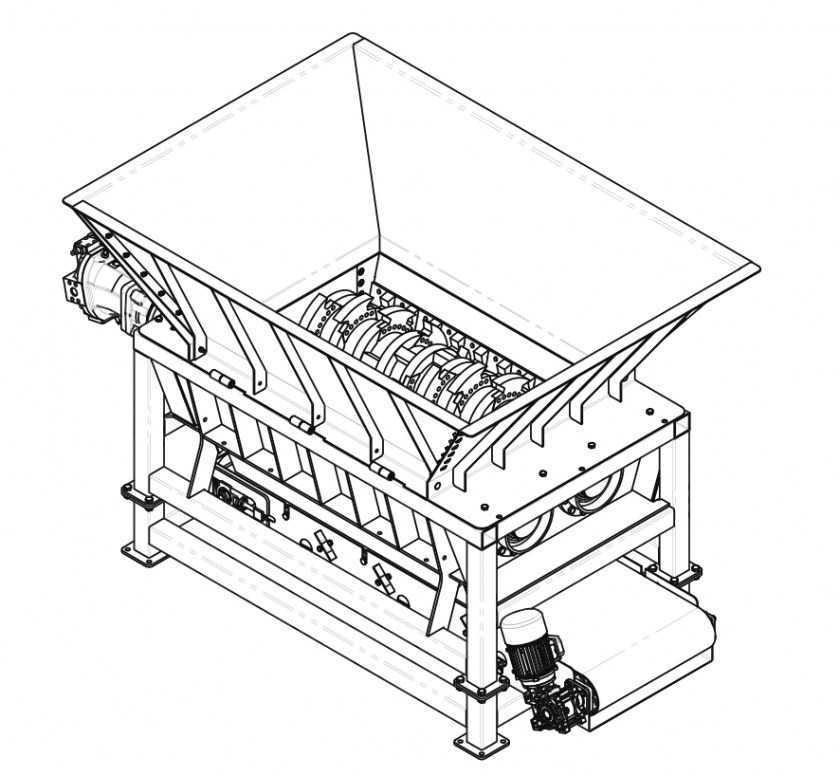

Наибольшей популярностью пользуются одно- и двухвальные шредеры роторного типа.

Одновальные

Одновальные шредеры используются для первоначального измельчения большинства разновидностей полимеров.

Он состоит из ротора, на котором закреплены подвижные ножи (2) и корпуса с неподвижными, или статорными ножами (1). Сырье подается через загрузочное окно сверху, а готовая крошка под своим весом высыпается через калибрующее сито (3).

Процесс измельчения представляет собой многократное резание и продолжается до тех пор, пока весь пластик не уйдет в приемный бункер.

Конфигурация роторных ножей выбирается в зависимости от обрабатываемого материала:

1. Ласточкин хвост и наклонные – для переработки пленочных материалов, ПЭТ-тары и других мягких отходов.
2. Прямые – для измельчения литников, ящиков, толстостенных выдувных изделий, крышек от ПЭТ-бутылок. Такие ножи часто делаются в виде отдельных сегментов, которые располагают каскадно. Сегментация выполняется для снижения ударных нагрузок на привод, снижения шума и вибрации.

Статорные ножи для одновальных дробилок полимеров делают сплошными (типа Р).

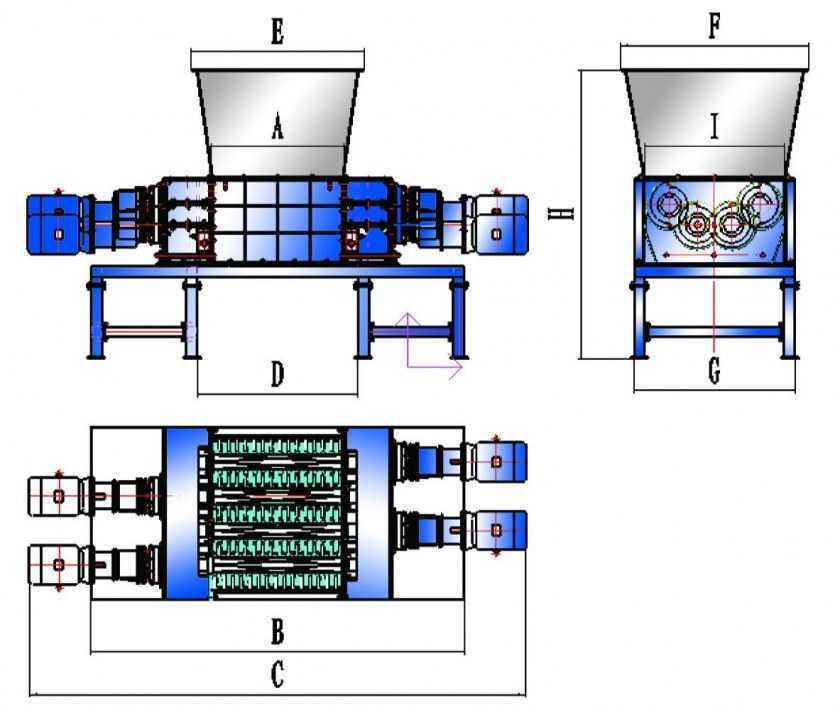

Двухвальные

Роторные и статорные ножи на таких дробилках расположены в шахматном порядке, а валы вращаются во встречных направлениях.

Малопроизводительные машины с небольшой рабочей камерой выполняются с единым приводом, зубцы на роторных ножах служат для захвата и дробления отходов.

Измельчение выполняется также боковыми поверхностями (как в дисковых ножницах).

Монтаж садового шредера

Собирают устройство следующим образом:

Прежде чем приступать к постройке измельчителя веток, нужно сделать чертёж устройства.

Из автомобильных рессор вырезать ножи. Задача эта довольно сложная, так что лучше обратится к профессиональному токарю. Размеры и форму ножей подбирают в зависимости от длины барабана электрорубанка, который вы будете использовать. Например, для вала длиной 17 см, достаточно четырёх ножей (по 2 элемента в каждом из двух противоположных фиксаторах).

Из уголка сварить каркас. Размеры станины зависят от габаритов двигателя.

Мотор установить на краю станины, а барабан с ножами — примерно посередине. Двигатель закрепить жёстко, на гайки и болты. Барабан следует монтировать на раму посредством подшипников, через втулки. Саму раму с валом установить на станину так, чтобы имелась возможность небольшого продольного перемещения барабана, для регулировки натяжения ремня.

Барабан и вал мотора должны располагаться строго параллельно. Расстояние между ними определяется длиной ремня.

На вал двигателя и шпильку барабана надеть шкивы (меньший — на барабан, больший — на мотор). Они должны располагаться строго на одной линии, иначе ремень будет слетать.

Сам кожух, помимо защиты от получения травмы, выполняет функцию горловины, куда подают ветки для измельчения.

На станок установить пускатель, резервуар для щепы и защитный кожух, после чего можно приступать к работе.

На свободном конце вала барабана можно установить дисковую пилу, тогда у вас получится универсальный станок для деревообработки.

Более подробно узнать, как сделать измельчитель веток в домашних условиях, можно из видео.

Садовый измельчитель своими руками: основные элементы конструкции

Садовый измельчитель, он же шредер или чиппер, существенно облегчает процесс ухода за дачным участком. С его помощью можно легко очистить территорию от веток и травы. Переработанное сырье можно заложить в компостную яму для получения натурального удобрения. Полученную мелкую древесину целесообразно использовать в качестве дров для отопления домика. Измельченная щепа от фруктовых деревьев идеально подходит для копчения мяса.

Шредер для травы и веток поможет справиться с растительным мусором на участке

Конструкция садового шредера достаточно проста. Она состоит из таких основных деталей:

• бункера;
• привода;
• измельчительного механизма;
• металлической рамы с защитным кожухом.

Некоторые модели могут быть оборудованы дополнительными элементами:

• бункером для измельченного органического мусора;
• проталкивателем;
• ситом для регулирования фракции щепы.

Принцип работы любого измельчителя такой же, как у мясорубки и заключается в следующем. При включении шредера в работу начинает запускаться двигатель, который приводит в действие рабочий вал, оснащенный режущим механизмом. В это время садовый мусор попадает в приемную воронку и с помощью режущего устройства измельчается до состояния мелкой щепы.

Щепа из измельченных веток может использоваться в качестве компоста для растений

Измельчительный механизм

Перед тем как приступить к созданию самодельного шредера, необходимо четко определиться с видом отходов, которые он будет перерабатывать. Это напрямую зависит от его конструктивных особенностей и рабочих характеристик. Садовые измельчители классифицируются по трем основным параметрам: типу и мощности двигателя и виду измельчительного механизма.

Существуют следующие варианты измельчительного механизма:

• фрезерный, для переработки твердой древесины;
• ножевой универсальный;
• валковый, для перемалывания тонких веток деревьев и кустарников;
• с вращающимися турбинами для измельчения толстых веток;
• молотковый, для утилизации тонких веток;
• триммерный, основанный на использовании лески, для мягкого мусора.

При самостоятельной сборке измельчителя отдается предпочтение ножевой системе или наборной из дисковых пил. Можно выполнить двухвалковую конструкцию, при которой два-три ножа устанавливаются на массивном диске и вращаются друг другу навстречу.

Различные типы измельчительного механизма: 1 — молотковый, 2 — фрезерный, 3 — ножевой фрезерно-турбинный, 4 — ножевой дисковый

Тип и мощность двигателя

Шредер может быть оснащен электрическим или бензиновым двигателем. У каждого из них есть свои важные достоинства и некоторые недостатки. Измельчитель садовый, работающий на бензине, более мобильный. Его работа не зависит от источника электропитания. Он способен перерабатывать более толстые крупные ветки. Однако такие чипперы более громоздкие и тяжелые. К тому же они выделяют в атмосферу вредные вещества в процессе своей деятельности.

Измельчители с электродвигателем более легкие и удобные в эксплуатации. Однако они уступают по показателю мощности и зависят от энергоресурса.

Возможность перерабатывать определенный вид садового мусора зависит от мощности двигателя. Для маленьких объемов отходов, где диаметр веток не превышает 20 мм, достаточно двигателя мощностью 1,5 кВт. Если необходимо перемалывать ветки толщиной 20-40 мм, то тогда целесообразно использовать двигатель мощностью не менее 3,5-4 кВт. Справиться с крупной древесиной 100-150 мм в диаметре смогут измельчители, оснащенные двигателем мощностью 6 кВт.

Шредер с высокой производительностью способен перемалывать ветки диаметром до 100 мм

Следующей особенностью конструкции шредеров является тип привода. Эту функцию может выполнять цепь, ремень или сам вал двигателя, на котором осуществляется фиксация ножевого механизма.

Другие варианты

Измельчитель поможет в разы сократить время, которое было бы потрачено при ручной работе. Существуют разные способы самому сделать это несложное, но полезное приспособление.

Например, можно соорудить его из дрели. Для этого на дно емкости насыпают немного травы, после чего запускают дрель, на которую предварительно насажен самодельный нож. Через пару минут необходимо высыпать уже переработанную массу. Чтобы сделать приспособление из электрической дрели, необходимо придерживаться следующей схемы изготовления:

• из металлической полосы изготавливается нож, после чего в его середине просверливается отверстие;
• режущий элемент надевается на стержень из металла, конец которого фиксируется на головке электродрели;
• на другом конце стержня прикручивается гайка, которая прочно удерживает нож.

Измельчитель также можно сделать из пылесоса. Правда, для этих целей подойдет не каждая модель. Например, послужить бункером для приспособления может пластиковое основание пылесоса «Тайфун». Оно имеет аналогичный другим принцип действия, но при этом отличается большей производительностью.

• С помощью токарного станка необходимо выточить втулку, которую размещают в нижней части бункера, к ней прикрепляются заранее изготовленные ножи. Материал для измельчения подается с верхней части, а переработанное сырье уходит через отверстие с боковой стороны устройства.
• На приспособление надевается защитный кожух.
• Аппарат размещается стационарно и фиксируется на каркасе из металла. Главное, чтобы основание обладало достаточной устойчивостью, иначе сохранность двигателя может быть нарушена. Прибор с помощью болтов крепится к подставке из металла.

Соорудить измельчитель для дачи можно из газового баллона, вместо которого часто используется обычное ведро из прочного материала.

• Из баллона нужно сделать пару частей, отрезать дно у одной половины, а после этого сделать вырезы по всей ее поверхности. Они должны быть расположены в шахматном порядке и составлять около 10 миллиметров в ширину. Пробойник поможет придать отверстиям необходимую форму.
• К краям баллона при помощи заклепок нужно прикрепить полоски из стали. После этого на них необходимо приварить еще 2, предварительно проделав в них отверстия около 10 миллиметров в диаметре.
• Затем нужно изготовить изогнутые рукоятки и прикрепить на ровную часть газового баллона корпус с подшипниками.
• Последний этап процесса – сооружение подставки. Рекомендуется сделать ее из деревянного материала. Например, для этих целей прекрасно подойдет стол – на нем будет размещена тара для не переработанного сырья. В нижней части измельчителя также необходимо поместить емкость для уже переработанных травы, кормов или листьев. Ее можно сделать из оставшейся части газового баллона.

Приспособление можно сделать и из триммера. Старые триммеры есть на многих садовых участках, но при таком способе изготовления устройство будет работать не по направлению сверху вниз, а наоборот. Измельчитель можно соорудить как из электрического устройства, так и из бензокосы.

Многие используют самый простой способ, включая косилку и подталкивая сырье под вращающиеся режущие элементы. В конце процесса необходимо подвинуть емкость для переработанного сырья, наклоняя ее к аппарату. В считанные минуты вся растительность измельчается.

Зная примерный алгоритм выполнения работы, можно изготовить измельчитель из разных подручных средств.

О том, как модернезировать самодельный измельчитель травы своими руками, вы можете узнать из видео ниже.
