Технология соединения брусьев между собой

Крестообразная вязка внахлест

Вязка внахлест – универсальное соединение пиломатериала, используется при укладке стен из бревен и бруса. Заготовки под прямым углом укладывают в вырубленные пазы, размер данного паза зависит от типоразмеров используемого материала. Такой замок используют при возведении срубов и перекрытий, строительстве мостов, сооружении навесов. Основные способы крестообразного скрепления:

• Соединение вполдерева;
• Соединение в четверть и треть дерева;
• Зарубка в один ряд.

Наибольшее распространение крестообразное соединение вполдерева получило при рубке углов в чашу, применяется при постройке сооружений хозяйственного назначения, жилых домов и бань. Конструкция усиливается строительными скобами, нагелями и шпонками.

Наращивание длины

Длину бруса промышленного изготовления определяет ГОСТ 24454-80, из множества размеров бруса, наиболее востребованы 3- и 6-метровые заготовки. При сращивании торцы стыкуемых брусьев крепят различными способами:

• Соединение в полдерева;
• На коренной шип;
• Прямой накладной замок;
• Косой накладной замок;
• Косой прируб.

Выбор крепления для соединяемых брусьев зависит от поставленных задач. Для настилов применяют прямой замок, для вертикальных опор – замок в полдерева или на коренной шип, для сооружения 3D-конструкций – косые замки. Замки усиливают строительными скобами, нагелями и шпонками, для несущих опор применяют болтовые крепления. С целью сохранения однородности поверхностной фактуры клееного бруса, длину наращивают методом зубчатого соединения или встык на шпонку, стыки усиливают водостойким клеем.

Продольный монтаж брусовых стропил кровельных перекрытий, имеет свои особенности – необходимо учитывать воздействие разнонаправленных нагрузок. Для соединения применяют косой прируб, усиленный болтовым креплением диаметром 10-12 мм.

Сплачивание по высоте

При возведении деревянных стен и перегородок, кладку из цельного бруса естественной влажности усиливают нагелями, скобами или креплением «на муфту». Профбрус обладает повышенной адгезией, надежное сцепление венцов обеспечивает соединение «шип-паз».

Наиболее распространенной строительной операцией сплачивания по высоте является возведение стен. В качестве соединяющих элементов используют нагели диаметром 25-30 мм, один нагель скрепляет несколько венцов. Для фиксации кладки из профбруса, нагелей требуется в 2-3 раза меньше. Соединение на нагель надежно, сохраняет свои свойства на протяжении всего периода эксплуатации строения.

С помощью крепления «на муфту» предотвращают деформацию и образование трещин при высыхании пиломатериала, винтовая стяжка создает регулируемое вертикальное натяжение.

• https://horoshidom.ru/postroit-dom/soedinenie-brusa
• https://brusder.ru/montazh/stroitelnyj-brus-sposoby-soedineniya
• https://www.stroikahome.ru/kir/brus-k-brusu.html
• https://m-strana.ru/articles/kak-krepit-brus-mezhdu-soboy/
• https://postroibanu.ru/steny/sposoby-soedineniya-brusa.html
• https://glavstroy365.ru/articles/osnovnye-vidy-kreplenij-brusa-mezhdu-soboj
• https://2proraba.com/stroitelnye-materialy/soedinenie-brusa-mezhdu-soboj.html

3 805

Виды углов в срубе

Угловые соединения могут быть «с остатком» или «без остатка». Отличие в концах бруса которые либо будут выходить за пределы сруба, либо нет.

Соединение бруса углов с остатком более затратное (увеличивается расход материала). Но зато теплоемкость и защитные функции у такого угла выше. Наиболее используемый вариант крепления бруса с остатком это «в курдюк».

Соединение без остатка

Сращивание бруса без остатка выполняется несколькими типами узлов: «в чашу», «в охоп» или «в охряп». Самый распространенный вариант в чашу.

Чаши в брусе делают на специальном станке чашкорезе или вручную при помощи пилы. У специалистов есть мобильный чашкорез им можно выполнять работы прямо на строительной площадке. Брус укладывается одной чашей на другую. Между ними прокладывают утеплитель войлочный или джутовый.

Соединение бруса «в охлоп» похоже на «в чашу», но отличается расположением выпила. Чашу вырезают сверху, а не снизу.

Если сравнивать с основными видами соединение «в охряп» то оно похоже на «в лапу». Только в данной конструкции убирают торец бруса, тем самым формируя угол без выступа. Соединяют брус в такой угол при помощи нагелей и присек. Такой тип соединения не имеет высокой ветроустойчивости, поэтому зачастую прямой выпил, заменяют трапециевидным.

Любое соединение нужно обговорить со специалистами, так как выбирать нужно отталкиваясь от особенностей конструкции. Для профилированного бруса соединения в длину допускаются только по определенным параметрам, согласна ГОСТу 30974-2002 «Соединение угловых деревянных и бревенчатых малоэтажных сооружений. Размеры, конструкция и классификация.»

Любое соединение нарушает герметичность стен, поэтому перед монтажом нужно проложить специальный утеплитель и обработать стыки антисептиками, так как в дальнейшем это будет сделать сложно, особенно у профилированного бруса.

Существует два основных вида углов сруба из деревянного бруса:

1. «без остатка»
2. «с остатком».

Приступая к строительству, следует определиться, что это будет за постройка, какую нагрузку должны будут нести фундамент и стены, и соответственно – какое именно соединение бруса в углах следует выбрать в каждом конкретном случае.

Предлагаем ознакомиться: Теплый пол в бане — варианты устройства своими руками

Учитывая, что правильно выставленные углы – залог прочности и надежности всего строения, к ним предъявляются и соответствующие требования. Это:

1. Надежность крепления. Угол дома, независимо от того, каким способом он составлен, не должен быть сложен из пиломатериалов со щелями и расколами. Дерево для строительства нужно брать с уровнем просушки до 20%, что обеспечивает его способность выдерживать деформации и изменения окружающей среды без ущерба для строения.
2. Воздухонепроницаемость. Отсутствие щелей, дающих возможность проникновению в жилище сквозняков, является основным требованием к угловым соединениям дерева.

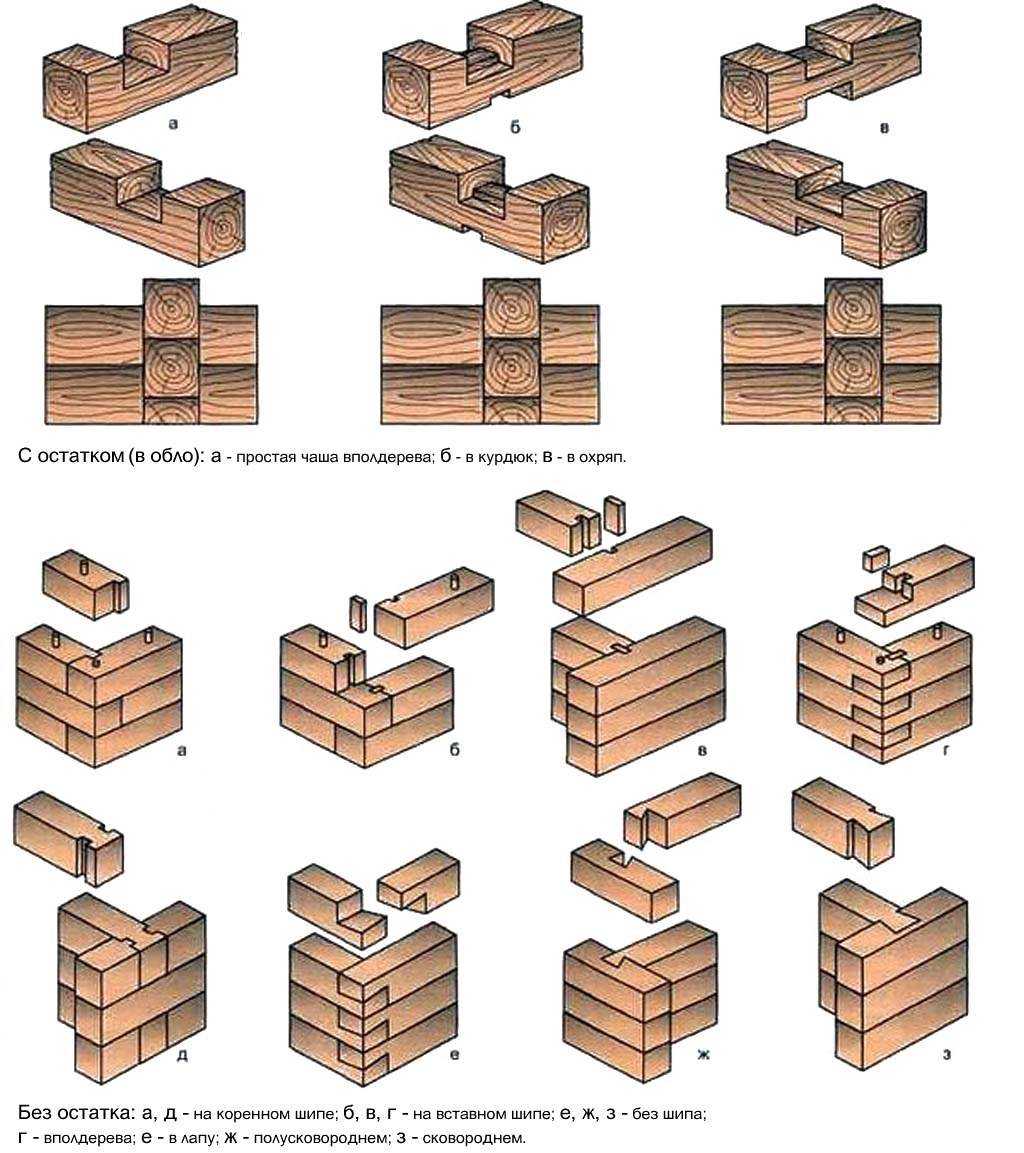

Соединение углов строительство дома из бруса разделяют на:

1. Угол с остатком.
2. Угол без остатка

Угловые соединения дома с остатком еще называют «в обло». Конструкция узла замочная, может быть собрана несколькими типами:

1. Одностороннее.
2. Двухстороннее.
3. Четырехстороннее.

Вязка внахлест – универсальное соединение пиломатериала, используется при укладке стен из бревен и бруса. Заготовки под прямым углом укладывают в вырубленные пазы, размер данного паза зависит от типоразмеров используемого материала. Такой замок используют при возведении срубов и перекрытий, строительстве мостов, сооружении навесов. Основные способы крестообразного скрепления:

• Соединение вполдерева;
• Соединение в четверть и треть дерева;
• Зарубка в один ряд.

Наибольшее распространение крестообразное соединение вполдерева получило при рубке углов в чашу, применяется при постройке сооружений хозяйственного назначения, жилых домов и бань. Конструкция усиливается строительными скобами, нагелями и шпонками.

Разновидностью крестообразной вязки является способ крепления бруса между собой без остатка, в этом случае две стороны крестообразного соединения не имеют продолжения. Такое соединение используют при укладке углов и называют «без остатка в лапу». Рубка замка без остатка не требуется применения специального инструмента, возведение сруба по такому методу пользуется популярностью у индивидуальных застройщиков.

Более сложный способ углового монтажа – укладка в «ласточкин хвост», замок ласточкин хвост является надежным, но сложным креплением. Разметка и сложная рубка такого соединения требует профессиональных навыков, технология широко используется в строительстве малоэтажного жилья эконом-класса.

Соединение углов бруса без остатка

Нежелание тратить деньги на «хвосты» в углах дома заставляет задуматься, как соединить брус без остатка. При этом углы теряют больше тепла, выглядят некрасиво. Поэтому многие набивают сверху широкие доски.

Соединение бруса “встык”

Самый простой, но наименее надежный способ создания угла – встык. При таком методе к краю одного бруса приставляется торец другого и скрепляется с помощью металлических скоб или гвоздей.

В процессе усадки такое соединение может разойтись довольно сильно, поэтому применять его рекомендуют для временных построек и сараев, в которых не требуется сохранять тепло.

При помощи шпонки.

Гораздо надежнее соединение бруса при помощи шпонки.

Шпонка – небольшой брусок, обычно сделанный из твердой породы дерева. Пазы под шпонку вырезаются по центру торца одного бруса и в боковой поверхности другого так, чтобы они совпали при прикладывании. Обычно ширина паза составляет треть от размера торца. Соответственно, для углового соединения расстояние от края бруса до бокового паза должно быть такое же. Потом шпонка забивается в пазы с натягом. При этом смещение брусьев друг относительно друга практически невозможно.

Паз можно вырезать перпендикулярно торцу или под углом. В последнем случае даже при сильных нагрузках меньше вероятности, что детали разъедутся в стороны. Бывает, что шпонку устанавливают горизонтально.

Этот метод хорошо подходит для наружных углов и для возведения внутренних стен, так как паз под шпонку можно вырезать на любом расстоянии от края бруса.

В коренной шип

(этот способ как и «ласточкин хвост» называют «теплый угол»).

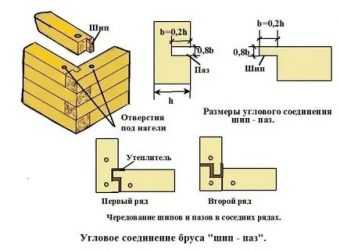

Соединение в коренной шип похоже на соединение при помощи шпонки, но в этом случае не используется посторонняя деталь.

В одном из брусьев сбоку вырубается паз. На торце второго выполняется шип так, чтобы в конечном итоге он оказался с внутренней стороны стены. В этом случае угол пропускает меньше тепла. Сама конструкция выигрывает за счет того, что шип является неотделимой частью большего элемента. И все-таки дополнительно его скрепляют с помощью нагеля.

«Ласточкин хвост».

Описанные выше два способа угловых соединений подразумевают, что элемент для крепления имеет прямоугольную форму.

В случае с методом «ласточкин хвост» шпонка или шип расширяются к краю. Шпонка, например, становится похожей на песочные часы. Это расширение создает дополнительное сопротивление продольным нагрузкам. Пазы под такое соединение делаются соответствующей формы.

Соединение бруса «в лапу».

Чтобы сделать соединение «в лапу», на торце одного бруса вырубается большой, примерно в половину размера, шип с расширением к концу. На втором паз должен иметь уклон в одну сторону и ровно подходить к первому, если сложить угол. Такое крепление рекомендуют дополнить нагелем или шпонкой.

Крепление бруса в полдерева.

Крепление в полдерева выполняется аналогично соединению «в лапу», но срезы выпиливаются ровно в половину ширины бруса. Это упрощает работу строителей.

Все соединения в срубе обязательно прокладывают теплоизоляционными материалами, джутом или паклей. Поверхности должны быть максимально гладкими, плотно прилегать друг к другу. Чтобы защитить дерево от гниения и паразитов, каждый элемент предварительно обрабатывается специальными антисептическими составами.

При строительстве деревянных сооружений обязательно надо учитывать влажность материалов. Если она будет слишком большая, при усадке может повести брусья, могут появиться трещины. После того, как сруб возведен под крышу, он должен выстояться. Только после этого можно вставлять окна и двери. Иначе в процессе осадки их может сильно покорежить или даже выдавить.

В деревянном строительстве множество нюансов, без знания которых не обойтись. Опытные мастера проделают быстро и качественно работу, на которую любитель потратит время и средства. Не стоит экономить на собственном комфорте.

Соединение бревен в углах с остатком

Сначала поговорим о срубах из бревен. В последнее время они снова становятся популярны, особенно в загородном строительстве: выглядят привлекательно, еще и натуральны. Причем, даже несмотря на значительный перерасход материала, углы делают с остатком. Эти способы соединения бревен традиционны. Они пришли к нам от прадедов, именно таким способом они строили свои дома.

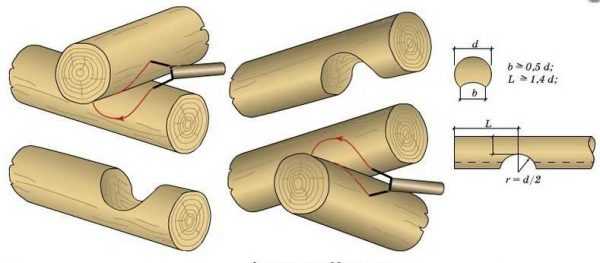

Сруб в чашу

Как уже говорили, в каждом бревне делают продольную выемку — паз. В углах их подтесывают больше, по форме лежащего поперек бревна. Эта выемка получается округлой формы, потому ее называют чашей, а способ рубки угла — в чашу. Второе название — «в обло».

Разметка чаши верхней и нижней

По месту расположения чаши бывают верхними и нижними. Верхняя, чаша называется так потому, что бревно ложится сверху на венец, обхватывая нижний. Такое соединение называют еще «охлоп». Запоминаем: чаша верхняя, несмотря на то, что формируется в нижней части бревна.

Работа идет в несколько этапов. Бревно предварительно выставляют в сруб и выравнивают. Затем очерчивают контуры паза и чаши, перекладывают на ровную поверхность и там обрабатывают — рубят чаши. Когда выемка готова, бревно снова поднимают и укладывают на место, примеряя. При необходимости корректируют (снова снимают, подрезают, где нужно) и только потом укладывают на уплотнитель (паклю, джут, мох). Все эти телодвижения компенсируются тем, что при таком способе рубки осадки просто стекают по боковым поверхностям стены, а они, как правило, хорошо защищены несколькими слоями пропиток и красок.

Виды чаши для соединения бревен в углах

Нижняя чаша может формоваться прямо в срубе: все манипуляции можно делать на уложенном венце. Когда стены подняты уже высоко, при недостаточной сноровке делать это очень неудобно, потому все равно приходится таскать бревна вверх/вниз. Возможно, потому такой способ менее популярен.

Именно сруб в чашу делать проще: он позволяет скорректировать почти все ошибки. К тому же при всей кажущейся сложности, именно этот тип соединения бревен легче делать новичкам. Все остальные требуют большего плотницкого мастерства.

Как сделать стык сруба из бревна в нижнюю чашу показано в видео ниже.  Объяснение подробное, показаны и приемы работы с топором и полный порядок действий. Предварительно необходимо только сказать об инструменте, которым прочерчивают бревно. Это плотницкая черта или скрайбер.

Устройство очень похоже на школьный циркуль. Также с одной стороны есть острый упор, с другой — карандаш. Также, как в циркуле, винтом фиксируется требуемое расстояние. Выставив концы на нужное расстояние, острой частью ведут по тому бревну, под которое нужно вырезать чашу. Карандашом, соответственно, по тому, в котором будут рубить паз и чашу. Так получают разметку, которую затем наводят маркером. Понятнее станет, когда увидите процесс разметки чаши в видео.

Собственно теперь видео о том, как сделать соединение бревен в нижнюю чашу. В первой части речь идет о формовке продольного паза, во второй непосредственно о рубке чаши.

Соединение в охряп

Этот вид соединения представляет собой две полукруглые чаши. Для того чтобы сложенный по такому способу угол был теплым, необходим приличный опыт: даже незначительные ошибки в ширине паза или толщине перемычки станут причиной сквозняков.

Бревно в охряп

Как правильно выбрать соединение

Сращивание выполняется при возведении несущих стен, сооружении межкомнатных перегородок, обустройстве стропильной системы, пола. Разновидность используемого стыкования следует выбирать в зависимости от типа нагрузки:

сжатие, важно выполнить так,чтобы торцы соприкасаются по возможности большими участками;
растяжение, обязательно должно выполняться соединение в замок;
изгиб, стык выполняется под углом.

При разных типах торцы деталей вырезаются определенным образом. При стыковании в замок укладывается утеплитель джут. Для наращивания в длину применяются различные разновидности соединения.

При стыковании древесины методом шип на шпонках позволяет создавать прочную конструкцию, обладающую требуемой жесткостью. Необходимо выполнить высококачественные шпонки. Замковые соединения используются для сращивания пиломатериала,из которого будут возводиться несущие стены.

Сращивание пол дерева

Является самым элементарным решением. Торцы стыкуемых элементов вырезается под прямым углом половина толщины деревянной детали. Детали соединяются путем складывания одного торца с другим. Плотность стыка обеспечивается утеплителем (укладывается джутовая лента). В строительстве прочность соединению придается установкой деревянных нагелей.Дополнительно можно закрепить узел шурупами.

Соединение в коренной шип

Схема соединения бруса в коренной шип

Этот вариант соединения выполнить несколько сложнее. С торца одной из деталей вырезается шип (размером в 1/3 сечения), и на второй делается соответствующий паз (напоминает трапецию). Это трудоемкое соединение требует особой точности выполнения (соблюдается угол в 45°).Подобным образом стыкуются углы сруба.

Дополнительно соединение укрепляется нагелями. Если элементы стыкуются таким образом, то брусы не смещаются горизонтально.

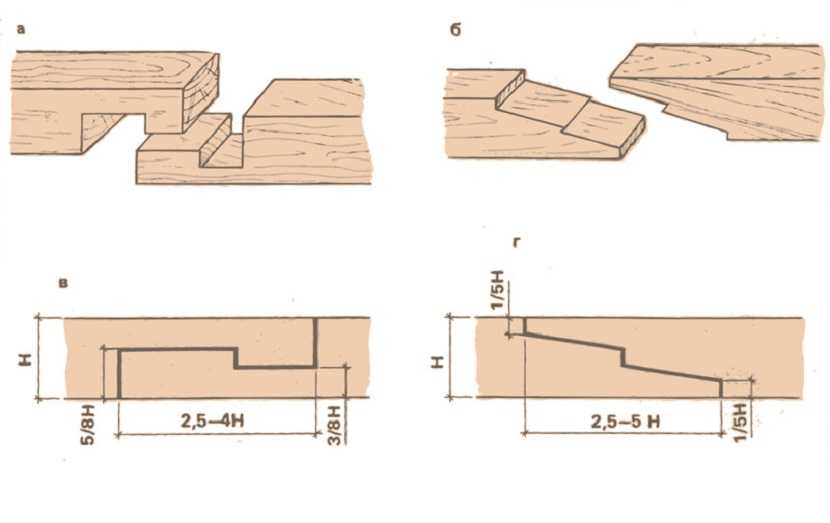

Соединение в косой замок

Сращивания бруса в косой замок

Является наиболее подходящим,если узел будет испытывать нагрузку на изгиб.Это достаточно сложный тип стыкования,но по прочности такой стык превышает многие. На торцах по соответствующим размерам выпиливаются косые шип с пазом(с изгибами). Складываемые две детали образуют замок. Стык закрепляется двумя нагелями.

Сращивание путем прикладывания

Сращивание бруса в накладной замок

Является достаточно сложным типом стыкования. Выпиливается замок в двух частях древесины. Так соединяются два звена сруба между собой. Брус складывается торцами и сращивается строительной скобой. Нагели установлены в нижний ряд.

Соединение бруса на шпонках

Соединение бруса по длине на шпонках

Также является эффективным способом сращивания венца. Создаются пазы на двух торцах, а после укладки забивается деревянная шпонка.Само стыкование можно выполнять в полдерева (предварительно следует изготовить шпонки, просверлить отверстия диаметром поменьше). Глубину врезки надо брать в 2 см.

Если таким образом выполняется сращивание, то это очень прочный метод соединения в возведении построек. В двух деталях выпиливаются пазы. Торцы складываются, в паз устанавливается шпонка (деревянная вставка, клин, например из осины, может выполняться из металла). Ее форма может различаться (призматическая, прямоугольная). Она плотно скрепляет две детали.

Все способы сращивания и самые простые, и более сложные требуют выполнения довольно точных запилов брусе обеспечивая тем самым прочное соединение.

Продольное соединение

Такие варианты характерны, если стена дома имеет нестандартную длину Максимальная длина клееного бруса может достигать 18 метров. Но всё равно, возможна ситуация, при которой отдельные брусья нужно будет соединить между собой по длине.

Существует несколько типов состыковок по длине:

• соединение в полдерева. срезается у обеих частей бруса половина толщины под прямым углом. дополнительно можно укреплять соединение шурупами.
• соединение со шпонкой. само соединение можно делать в полдерева, но предварительно изготавливаются шпонки, и просверливаются отверстия чуть меньшего диаметра. глубину врезки шпонок в брусья следует принимать не менее 2 см и не более 1/5 высоты.
• соединение с коренным шипом. достаточно трудоёмкое соединение, которое требует большой точности и серьезных навыков в столярном деле.
• соединение на косой замок. наиболее подходящее соединение, когда речь идет о нагрузке по типу изгиба. при этом такое соединение достаточно просто изготовить.
• соединение на накладной замок. довольно сложное по исполнению соединение, которое требует перепада в плоскости соединения, чтобы получился замок. при этом выполняется выпиливание замка в обеих частях древесины

Для получения деталей больших габаритов необходимо воспользоваться одним из следующих методов соединения:

• продольное соединение с использованием шпонки и шипа;
• косой замок;
• продольное соединение бруса между собой коренной шип;
• соединение встык;
• соединение в полдерева.

Тип продольного соединения «в полдерева»

Общий вид соединения. Элементы соединения.

Данный тип соединения деревянных элементов при возведении построек из бруса предполагает выпиливание угла в брусе до середины его поперечного сечения.

В одной детали должен получиться выпи углом вниз, а во второй, соответственно, углом вверх.

После подготовительных процедур следует уложить деревянные элементы друг на друга. Самым главным недостатком данного типа соединения является то, что в местах сращивания деревянный брус значительно теряет в толщине, а значит, падают его эксплуатационные показатели.

Этод метод является самым простым. После сращивания бруса, следует дополнительно скрепить его деревянными нагелями.

Тип продольного соединения «на косой замок»

Общий вид соединения. Элементы соединения.

Данный метод сращивания специалисты называют самым сложным, однако данная конструкция очень надежна.

С торцов деревянной детали необходимо выпилить косые элементы. При этом должен быть соблюден определенный угол, повторены необходимые изгибы, а габариты должны полностью соответствовать.

В итоге должен получиться некоторого рода шип и паз, которые в конечном итоге и образуют косой замок. После этого два бруса необходимо соединить, приложив обработанные места друг другу.

Для достижения максимальной надежности и прочности соединения используют специальные деревянные нагели.

Соединения встык производится:

• коренным шипом;
• шпонками.

Тип продольного соединения с коренным шипом

Общий вид соединения. Элементы соединения.

Узел состоит из выпиленных шипа на одном торце бруса, и паза на другом. Соединить коренной шип просто. При монтаже в пропил укладывается утеплитель из джута или войлока. Выпиливая элементы нужно быть точным, так как соединение коренной шип должно быть плотным, герметичным. Только так можно избежать большие потери тепла.

Тип продольного соединения на шпонках

Общий вид соединения. Элементы соединения.

Принцип соединения бруса:

в двух элементах нужно сделать абсолютно одинаковые пазы. После этого обработанные детали укладывают рядом друг с другом так, чтобы пазы соприкасались и вбивают в этот паз шпонку.

Шпонка представляет собой вставной элемент, своего рода клин, который изготавливается из твердых пород дерева. Для деревянного бруса следует использовать деталь из осины. После попадания в подготовленные пазы этот элемент надежно скрепляет два бруса друг с другом.

Шпонки могут отличаться собой геометрической формой и быть:

• прямыми;
• прямоугольными;
• с зазубринами;
• призматическими;
• в форме «ласточкин хвост».

​

3.1. Соединение углов бруса с остатком «в чашу»

В чашу брусья соединяются за cчет замочных пазов, которые могут быть нескольких видов:

• Однострочными
• Двусторонними
• Четырехсторонними.

Крепеж односторонним пазом имеет в бруске неглубокий разрез в форме поперечной бороздки. Как правило, таким образом соединяют профилированный брус.

При осуществлении крепления с двухсторонним пазом разрезы формируют с обеих сторон, верхней и нижней, с глубиной 1/4 толщины бруса.

При выполнении четырехстороннего паза разрезы выполняют с 4-х сторон. Наличие поперечных канавок существенно упрощает процесс установки венцов – бревна уплотненно налегают друг на друга, устойчивость такого способа соединения бруса в углах существенно увеличивается.

Тип соединения профилированного бруса в односторонний замочный паз

Общий вид соединения в односторонний замочный паз Элемент соединения.

При таком виде соединения в каждом брусе делается перпендикулярный паз в виде надпила с одной стороны — обычно верхней. Надпил должен подходить по ширине с перпендикулярным сечение бруса.

Тип соединения в двухсторонний замочный паз

Общий вид соединения в двухсторонний замочный паз Элемент соединения

Технология двухстороннего пазового замка подразумевает под собой пропилы с двух сторон бруса т.е. сверху и снизу. Глубина перпендикулярного пропила примерно равна 1/4 от высоты бруса. Качественное соединение, но требует большого опыта от плотников, дабы не допустить трещины или сколы при пропиле паза и установке бруса.

Тип соединения профилированного бруса в четырехсторонний замочный паз

Общий вид соединения бруса в четырехсторонний замочный паз Элемент соединения бруса.

Тип соединения профилированного бруса в четырехсторонний замочный паз (в «обло»)

Общий вид соединения бруса в четырехсторонний замочный паз (в «обло») Элемент соединения бруса.

При выполнение четырехстороннего замкового паза выпиливают паз со всех сторон профилированного бруса. Такой вариант крепления позволят достичь большой прочности сруба. Пропилы со всех сторон упрощают возведение сруба — венцы ложатся как конструктор. Соединение углов таким способом очень увеличивает надежность.

Чашечный — является наиболее простым видом углового обустройства.

Угловой крепеж этим методом выполняется в таких вариациях:

• в половину дерева; • в охряп; • в курдюк.

«В полдерева»

Данный способ стыковки (наиболее простой) подразумевает вырубку прямоугольного паза глубиной в половину толщины бруса – отсюда и название.

С целью увеличения необходимой плотности укладки вверху бруса помимо чаши формируют дополнительную продольную канавку. После укладки и закрепления поперечного бруса устанавливают бревна очередного венца. Перед укладыванием каждого яруса продольный паз заделывают утеплителем. Для прочности конструкции каждое новое бревно крепится к предыдущему за счет нагелей, что усиливает вертикальную устойчивость поверхности.

«В курдюк»

Прочную и надежную стыковку брусьев обеспечивает дополнительный шип. Внизу чаши вырезают еще один выступ вдоль бруска и поперек чашечного дна. А внизу, поперек паза формируют особую выемку, на которую при установке насаживается курдюк.

Для качественного исполнения соединения такого типа требуются плотники, обладающие высоким уровнем мастерства.

«В охряп»

Соединение, в котором главная задача – правильно рассчитать ширину перемычки. При работе с брусом, за счет его стандартной геометрии, выполнить вырубку можно с использованием шаблона (в отличие от работы с бревном). Безошибочное выпиливание способствует значительному ускорению работы.

Охряп – промежуточный вид соединения бруса в углах между классическими способами с остатком и без. Отличие рубки «в охряп» в том, что снизу и сверху балки вырезаются чаши на 1/4 диаметра.
