Вентиляция в бане

Инструкция по самостоятельному расчету воздухообмена

Для расчета используется элементарная формула:

То есть сначала вы должны рассчитать объем каждого помещения и найти для него требуемый показатель объема чистого воздуха (в расчетах принято обозначать Wпр, т.е. притока) и аналогичный показатель отводящегося воздуха (обозначается в виде Wвт, оттока). При этом должны быть учтены коэффициенты кратности. Рассчитанные значения округляются в сторону увеличения – последняя цифра в числе должна быть 0 либо 5.

Далее выполняется суммирование всех Wпр. Аналогичное действие осуществляется для найденных Wвт. Полученные суммы сравниваются. Если суммарное значение Wпр превышает суммарный показатель Wпр, нужно увеличить объем вытяжки для комнат с минимальным значением воздухообмена, если наоборот – повысить приток на недостающее значение. То есть на выходе сумма всех Wпр должна равняться суммарному значению найденных Wвт.

Таблица. Пример расчета банной вентиляции

В приведенном примере суммарное значение Wпр меньше суммы всех найденных Wвт на показатель, равный 110 м3. Чтобы по итогу баланс был соблюден, надо обеспечить приток чистого воздуха в недостающем количестве. Это можно осуществить лишь в предбаннике. Таким образом, значение в 55 м3 для предбанника, приведенное в таблице, надо заменить на показатель в 165 м3. Тогда баланс будет соблюден.

Приступайте к расчету устанавливаемых воздуховодов и составлению структуры обустраиваемой вентиляционной системы.

Вентиляционная система проектируется таким образом, чтобы воздух двигался по установленным воздуховодам со следующими показателями скорости:

≤ 5 м/сек в магистральных каналах и ≤3 м/сек в имеющихся ответвлениях – для вентиляционных систем механического типа;
≤ 1 м/сек – для воздухообменов, работающих по естественному принципу;
2 м/сек – для естественного воздухообмена непосредственно в парилке.

Вентиляционный приточный клапан за каменкой

Выбирая сечение воздуховодов, учитывайте вышеприведенные показатели. Что касается профиля короба/трубы, этот момент определяется конструктивными особенностями воздухообмена и непосредственно бани. К примеру, воздуховоды с круглым сечением более просты в монтаже по сравнению со своими прямоугольными «собратьями», да и требуемую соединительную арматуру для круглых воздуховодов подобрать намного легче.

Взаимосвязь диаметра воздуховодов и других значимых показателей продемонстрирована в следующих таблицах.

Таблица. Параметры воздуховодов круглого сечения

Таблица. Воздуховоды прямоугольного сечения

Для примера будем работать с круглыми воздуховодами. Необходимые сечения подбираем по соответствующей таблице, ориентируясь, при этом, на показатели таблицы Пример расчета вентиляции.

Расчетный расход воздуха получился 165 м3/час. Воздушный поток при таком расходе должен двигаться не быстрее, чем 5 м/сек. В соответствии с приведенной выше таблицей для круглых воздуховодов, подбираем сечение по указанным данным. Табличное значение, наиболее близкое к нашему, равно 221 м3/час. Сечение воздуховода – 125 мм.

В таком же порядке определяем оптимальные сечения для всех ответвлений системы в обслуживаемых помещениях, помня, что в них воздушный поток должен двигаться со скоростью, не превышающей 3 м/сек (в тамбурах и кладовках – 1 м/сек, в парилке – 2 м/сек):

парилка: расчетное Wвт равно 60 м3/час, что требует установки воздуховода сечением 125 мм;
душевая комната – Wвт равняется 50 м3/час, воздух движется со скоростью на уровне 3 м/сек, подойдет воздуховод на 100 мм;
туалет – показатели аналогичны душевой комнате;
кладовая, тамбур и т.п. – показатели (за исключением скорости движения воздуха) аналогичны душевой и туалету.

Для большего удобства, внесите всю полученную информацию в таблицу. Как пример можете использовать нижеприведенный шаблон.

Таблица. Результаты расчета и проектирования вентиляции

Нормы и правила

Площадь поперечного сечения вентиляционного окошка определяется в соответствии с объемом обслуживаемого помещения: 24 см2 на каждый 1 м3.

Остается разобраться лишь с оптимальной высотой расположения вентиляционных отверстий:

для притока свежего воздуха – в среднем на 25-30 см выше пола (в парилке – возле печки);
для оттока отработанного воздуха – примерно на 15-20 см ниже потолка, как правило, на противоположной по отношению к приточному стене.

Виды принудительной вентиляции

Существуют следующие виды вентиляции принудительной (в зависимости от предназначения вентиляторов):

вытяжная;
приточная;
приточно-вытяжная.

Давайте поговорим поподробнее о каждом.

Вытяжная вентиляция

В конструкции вытяжной вентиляции присутствует вентилятор-вытяжка. Его устанавливают на вытяжное отверстие вентиляционной системы. Приточное отверстие в таком типе системы также обязательно есть. Обычно это продухи с вентиляционными решетками, окошки с заглушками, щель под дверью и т.п. Вытяжная вентиляция уменьшает давление воздуха в парной (создает разряжение), которое компенсируется притоком свежего наружного воздуха.

Вентиляция с вытяжкой эффективно удаляет вредные газы, неприятные запахи, излишки влаги. Особенно это актуально в душевых, моечных, помещениях с бассейном, санузлах бани.

Устройство вытяжной вентиляции несложное. Обычно в ее состав входит вентилятор и вентиляционный короб. Иногда, когда применяется мощная вытяжка, систему дополняют шумоглушителем.

Приточная вентиляция

Приточная вентиляция почти полностью копирует вытяжную систему. Но вентилятор устанавливают не на удаление использованного, а на приток уличного свежего воздуха.

При работе приточной системы давление в помещении увеличивается, соответственно отработанный воздух вытягивается через вытяжные продухи, двери, форточки, зазоры в полу, потолке, стенах.

Приточные вентиляторы работают на забор прохладного (а зимой — холодного!) уличного воздуха. Чтобы это не уменьшало температуру в парилке, систему вентиляции оснащают специальными воздухонагревателями. Для очищения приточного воздуха применяют фильтры.

Приточно-вытяжная вентиляция

Это комбинированная система, состоящая из устройства принудительного притока воздуха и механической вытяжки. Кроме вентиляторов, она может снабжаться рекуператорами, фильтрами, шумоглушителями. Существует возможность сделать приточно-вытяжную вентиляцию полностью механической, снабдив ее автоматическим блоком управления.

Конструкция приточно-вытяжной вентиляции самая сложная

Очень важно на этапе ее проектирования произвести расчет воздухообмена в банном помещении. Количество вытесненного воздуха должно равняться количеству приточного

Это в идеале. Но иногда это равновесие специально нарушают для создания воздушных потоков нужной направленности. Например, если в бане есть санузел, то для предотвращения попадания неприятных запахов в другие помещения, в нем искусственно создают пониженное давление. Путем установки вытяжки с большой мощностью. После этого воздух из помещения более высокого давления будет самостоятельно направляться в зону пониженного давления. То есть переходить в санузел, а не в парную, душевые, мойки.

Система вентиляции в бане: какая она может быть?

Системы вентиляции в банях разделяются сразу по нескольким параметрам:

принудительная или естественная;
вытяжная, приточная или приточно-вытяжная;
местная или общеобменная.

Поясним, что принудительная отличается от естественной наличием вентиляторов, которые насильно гонят воздух внутрь или наружу, местная отличается от общеобменной своим локальным характером, например, дымоход над печкой — местная вентиляция, а отдушины — часть общеобменной.

Что же касается приточной, вытяжной и их комбинации, то это обозначения того, какой воздух куда направляют: вытяжная гонит отработанный воздух наружу, приточная — свежий внутрь, а их комбинация создает сбалансированный воздухообмен внутри помещения.

Это общие термины для любой вентиляции, но наша задача — рассмотреть банную, имеющую свою специфику. Советуем попутно ознакомиться с зависимостью вентиляции от типа бани (8 типов).

Полезное видео

Посмотрите небольшой ролик, как один из вариантов организации вентиляции в бане:

Естественная вентиляция в бане

Работает она на принципах физики, которые говорят, что нагрев делает воздух легче и заставляет его подниматься вверх. А увеличение объема холодного воздуха ускоряет движение горячего. Зная об этом свойстве, можно вообще не ставить никакие приборы, достаточно вентиляционных отверстий, расположение которых сделает одни из них приточными, а другие — вытяжными.

А еще в бане есть печь, и это очень благоприятное обстоятельство для направления циркуляции воздуха. Если приточное отверстие естественной вентиляции расположено у самого пола рядом с поддувалом, то печь сама будет втягивать свежий воздух, без всякого вентилятора. Также улучшению тяги способствует подъем чистового пола чуть выше отверстия под топкой.

Вытяжное отверстие делается обычно на стороне, которая противоположна стене с приточным отверстием, но это не единственный вариант.

Принудительная вентиляция

Если в те же отверстия поставить вентиляторы, то можно не опасаться безветрия или других погодных обстоятельств, которые плохо сказываются на циркуляции воздуха в бане.

В принципе, большого отличия между естественной и принудительной вентиляцией в самой схеме нет, это лишь вопрос того, в каких отверстиях стоят вентиляторы. Потому что можно ставить их не везде, усиливая только вытяжку или только приток. Но создавая большую разность между притоком и оттоком, мы меняем давление в помещении. Это легко обнаруживается по тому, как хлопает дверь. Задача же в создании баланса между оттоком и притоком, причем воздух во время банных процедур должен циркулировать медленно, не вызывая сквозняка. А при просушке сквозняк только на пользу.

ВАЖНО! Направление, в котором вентилятор гонит воздух, зависит от расположения его лопастей, поэтому важно следить за тем, чтобы в приточном отверстии не оказался вытяжной вентилятор и наоборот.

Как выбирается вентиляция для разных видов бань?

Существует несколько видов данных сооружений, отличающихся названием, устройством и параметрами. Поэтому для каждого отдельного варианта выбирается оптимальная схема.

Каркасное строение

Вентиляция в каркасной бане должна быть качественной и эффективной, так как строение отличается высокой герметичностью и хорошими теплоизоляционными и пароизоляционными параметрами. Поэтому здесь обязательно формируется качественный приток кислорода и отток отработанного воздуха.

Приточная вентиляция обычно представлена небольшим отверстием рядом с полом помещения, а отток обеспечивается вытяжным вентилятором, располагающимся под потолком.

Деревянная баня

Формируется строение с применением натуральной древесины, обладающей уникальной способностью пропускать воздух, поэтому такое сооружение считается «дышащим».

Однако все равно вентиляция непременно создается даже в таком сооружении. Неплохим выбором считается естественная система, сформированная из двух отверстий. Желательно оснащать их специальными крышками для регулирования системы.

Строение из пеноблоков

Для бани, построенной из пенобетона, наиболее часто используется естественная вентиляция. Для этого формируется в каждом помещении по два отверстия.

Наружная облицовка такого строения обычно осуществляется с помощью сайдинга, поэтому из блоков излишки влаги легко выходят наружу за счет прекрасной вентиляции пространства между облицовкой и стенами.

Баня из сруба

Такое строение возводится с учетом многочисленных нюансов и правил, причем они касаются не только строительства сооружения, но и формирования в нем оптимальных условий для банных процедур. Сюда относится и вентиляция, поэтому изначально делаются специальные приточные отверстия, обеспечивающие приток холодного воздуха с улицы. Они располагаются непременно внизу помещения, но в непосредственной близости к печке, чтобы гарантировался быстрый нагрев поступающего воздуха.

Тяга обеспечивается либо печкой, либо электрическим вентилятором. Нередко для такого строения выбирается система, при которой теплый свежий воздух поступает в соседние с парилкой помещения. В этом случае не будет возникать вопрос, как сделать вентиляцию в предбаннике или иных комнатах.

Баня с бассейном

Нередко возводятся бани, оснащенные бассейном. Помещение, в котором он находится, нуждается в высококачественной вентиляции, так как иначе постоянно будет появляться конденсат.

Вытяжка в такой бане располагается вверху, поскольку именно здесь скапливается влажный и теплый воздух. Она обязательно должна быть принудительной. Желательно изначально формировать приточно-вытяжную систему, работающую от электричества.

Русская баня

Данное сооружение считается наиболее востребованным и часто возводимым. Вентиляция в русской бане предполагает обычно формирование приточного отверстия рядом с каменкой, что обеспечивает постоянное поступление свежего воздуха в сооружение.

Под потолком организуется вытяжное отверстие, оснащенное заглушкой, позволяющей регулировать владельцам помещения вытяжку.

Важные нюансы устройства вентиляции бани своими руками

Если все делать правильно, то планировать вентиляцию в бане нужно еще на этапе ее проектирования. В уже готовой постройке проделывать пусть и в древесине вентиляционные отверстия сложнее, нежели одновременно с укладкой сруба. По площади отдушины должны быть порядка 200–300 кв. см. Этого для большинства небольших по квадратуре парных хватит с избытком.

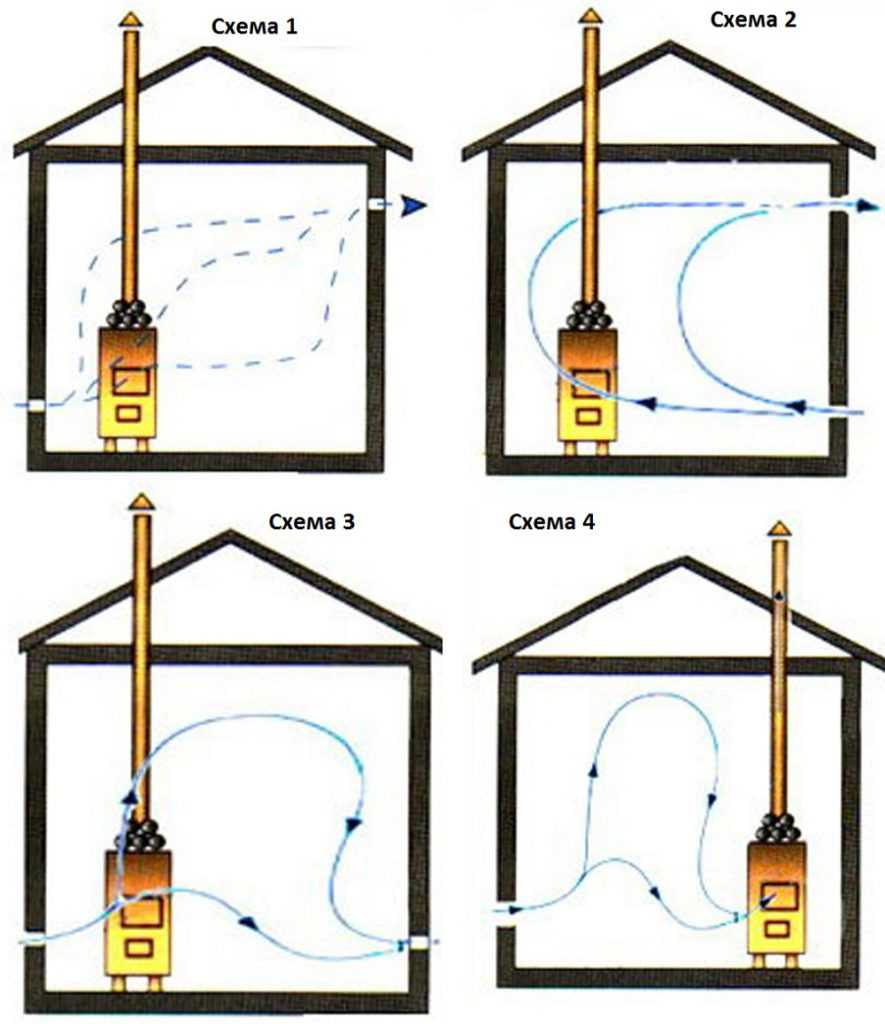

Схема вентиляции в бане

Еще один важный момент – нагели в стенах, скрепляющие между собой бревна

Если они металлические, то при создании отдушин важно не напороться на эти стержни

Лучше вообще отодвинуть вентиляционные отверстия от них как можно дальше в сторону. От влаги полностью избавиться все равно не удастся, поэтому металл крепежей стоит держать от нее подальше.

План парной с вентиляцией

Отдушины не рекомендуется располагать на одной стене. В этом случае вентиляция получится такой, что поток воздуха будет сразу уходить снизу вверх, не циркулируя по парной. Отверстия следует в высоту делать не больше сечения бревна (бруса). Нужную площадь проема проще подобрать путем увеличения его длины. Встраивать отдушину между двух бревен нельзя. Это сложнее в исполнении и может привести к ее повреждению при оседании сруба.

Принудительная вентиляция в бане

Выходы воздуховодов вентиляции парилки с внешней стены обязательно необходимо защитить от осадков. Если внутрь отверстий попадет вода, то она окажется внутри деревянных стен. И долго после этого древесина вряд ли простоит не сгнившей.

Делая вентиляцию в русской деревянной баньке, выходную отдушину следует выводить в ее стену, а не в потолок. Банный пар должен уходить сразу на улицу. На чердаке ему делать нечего. Там деревянные стропила, которым избыточная влага противопоказана.

Как сделать вентиляцию в парилке

Далее, Вы прочтёте подробную инструкцию о создании естественной вентиляции для парилки своими руками.

Как уже было сказано выше, в естественной системе существует два отверстия: приточное и вытяжное. Рассмотрим сооружения каждого поподробнее. Как правильно оборудовать приточную вентиляцию?

Этот канал будет располагаться на несколько сантиметров выше над уровнем пола, в идеале – за плитой.

Соорудите короб, размером на 1/5 больше, чем дымоход. Он должен обязательно выводиться на улицу, а не под пол для того, чтобы обеспечить в парилке приток именно свежего воздуха, а не запаха грунта и гнили.
Постройте небольшой подиум возле вентиляционного канала. Это можно сделать при помощи обычного кирпича.
Для печи производится кладка, 25 сантиметров в высоту, до кирпичного экрана, которая перекрывается вверху.
На конце короба устанавливается поддувало.
Сверху на подиум устанавливается печь. Для распределения нагрузки, на может быть установлена на специальные металлические уголки. Далее, нужно обложить печь и поставить экран с небольшим количеством отверстий в нём. Это делается для того, чтобы комната могла через них прогреваться горячим воздухом.

Как правильно оборудовать вытяжную вентиляцию

Сооружение отточного канала является более простым в исполнении.

Наиболее подходящим вариантом размещения такого канала является по диагонали от приточного вверх. Ещё одним способом можно считать расположение вытяжного канала на 30-40 сантиметров над уровнем пола с трубой, которая будет через стенку идти к потолку и далее выходить на улицу. При этом, по площади короб должен быть не менее 130-140 сантиметров квадратных. Существуют также и готовые решения в виде готовых вентиляционных коробов.

Если же противоположная стена от приточного отверстия является промежуточной между парилкой и комнатой отдыха, то вентиляционное отверстие можно просто вывести в эту комнату, обеспечивая при этом две потребности: отток перегретого воздуха и обогрев комнаты отдыха.

Этот способ оснащения является опасным, поскольку по истечению определённого времени, воздуху больше некуда будет деваться и циркуляция прекратиться.

Советы и рекомендации

Воздух, проникая через нижнюю дверку печи нагревается, поднимается, и выводится через отточный канал вентиляции, но не полностью. Часть воздуха всё же остаётся, немного остывает, опускается и нагревается вновь. Для обеспечения разгона печи, ещё до растапливания печи следует открыть нижнюю дверку.

Нагревается парилка до тех пор, пока тёплый воздух не достигает нижней части короба. После чего, горячий воздух начинает выдавливать более прохладный. Таким образом обеспечивается одновременно и нагревание и вентиляция.

Для того, чтобы парилка прогревалась быстрее, вентиляционные заслонки стоит открывать только после полного прогрева.

Прежде, чем приступать к оборудованию вентиляции, советуем посмотреть вентиляция в парилке схема и устройство.

Правильная вентиляция в парилке должна обеспечивать циркуляцию воздуха по всему помещению. Под правильной циркуляцией подразумевается перемещение воздуха снизу вверх, захватывая при этом все участки парилки. Неправильно обустроенная система вентиляции влечёт за собой массу неприятных последствий. Правильно соорудить вентиляцию самостоятельно не составит большого труда, если тщательно изучить специальные инструкции и правила.

Комплектующие для сооружения вентиляции

Для создания благоприятных условий в парилке бани и во всех дополнительных помещениях предстоит правильно устроить систему вентилирования. В противном случае ни о каком комфорте и речи быть не может.

Комплектующие, используемые для устройства вентиляции, следующие:

вентиляционный клапан;
задвижка;
решетка;
сетка антимоскитная/защитная;
вентиляционный короб;
воздуховод оцинкованный или гофрированный;
вентилятор;
гигрометр, термометр;
металлический скотч, хомут, монтажная пена, герметик, крепления и другие расходные материалы для монтажа и оформления входных и выходных отверстий.

Вентиляционные клапаны для вентиляции в бане ставят на приточные и вытяжные отверстия. Они бывают различного размера, формы и материала. Поэтому не составит труда подобрать клапан, идеально подходящий по цвету.

Клапаны для вентиляции, которые откручиваются/закручиваются, наиболее удобны в использовании, позволяют оставлять совсем маленькие щели для поступления микро порций воздуха

Задвижки также встречаются в различном исполнении. Они нужны, чтобы при необходимости открывать/закрывать отверстия. Часто домашние умельцы делают самодельную конструкцию, которая не хуже справляется с функцией удаления/притока воздушных масс из помещений.

Решетка и сетка нужны для защиты вентиляционного отверстия от попадания внутрь грызунов, ночных бабочек, комаров и прочей живности. Решетки выбирают из дерева, жаропрочного пластика, а сетку чаще всего из металла.

Решетку из мягкого материала нецелесообразно ставить на приточные отверстия – грызуны могут ее испортить. Лучше выбирать металлические варианты

Вентиляционный короб обустраивают в нише стены или, если условия не позволяют, прокладывают поверх, например, если в качестве материала стен использован газобетон. Короб можно смастерить из подручных материалов или использовать в качестве воздуховода гофру или оцинкованную трубу. Пластиковые аналоги для парилки не подойдут – нужно учитывать температуру, до которой будет нагреваться помещение.

Вентилятор в бане используется как для притока, так и для вытяжки. Оптимальным считается его использование только в одном из направлений – для притока или удаления воздушных масс.

Покупать нужно жаропрочный прибор, специально предназначенный для бань и саун с IP 44 и выше. Не нужно забывать о специфике помещения – здесь много пара и высокая температура.

Если в помещении бани обустроен бассейн, то без принудительной вентиляции не обойтись. Бассейн – это дополнительная комната, где круглосуточно испаряется вода. А дерево это не любит

Расходные материалы используются при монтаже для крепления воздуховодов, обустройства вентканалов и установки клапанов, вентиляторов. Гигрометр и термометр нужны, чтобы эффективно пользоваться вентсистемой.

Если устроено механическое вентилирование с применением климат-техники, то там имеется встроенный датчик температуры и регулятор уровня влажности. Исходя из реальных показателей приборов система запускает вытяжной вентилятор или открывает приточный клапан.

Правильно обустроенная вентиляция обеспечит комфортное пребывание во всех помещениях бани, не омраченное сторонними запахами и каплями воды, стекающими по стенам и падающими за шиворот с потолка.

Еще одно важное условие длительного срока эксплуатации – своевременная и полная просушка после использования. Именно от выполнения этого пункта зависит, как долго прослужит баня и потребуется ли замена сгнивших досок на новые ближайшие 3-5 лет

Когда вентиляции нет, а владелец бани плотно закрывает двери и окна после использования, можно уже через год обнаружить грибок, плесень, гниль

Вентиляция в бане: схема и устройство, особенности систем

Окна – важный элемент не только освещения, но и вентиляции банного строения. Прежде всего, стоит ли делать окошко в парилке? Бытует мнение, что окно в парилке неблагоприятно скажется на сохранении пара и температуры. Но, с другой стороны, без окошка трудно качественно проветрить парилку после банной процедуры.

Даже при наличии качественной системы вентиляции окно не помешает, напротив, оно обеспечит помещение естественным освещением

Опытные банщики рекомендуют установить в парилке два окошка. Одно располагают над полками. Если вы перестарались и пар слишком горячий, или во время процедуры кому то стало нехорошо – приоткройте форточку и проблема будет решена. Если банька работает беспрерывно и между заходами немного времени, это окно используется для быстрой смены атмосферы в помещении. После такого залпового проветривания печь снова растапливается, и температура быстро приходит в норму.

Второе окошко располагают под полками. С его помощью можно быстро просушить лежанки. Его делают совсем небольшим и непрозрачным.

Большое окно в предбаннике позволит любоваться садом

В моечной окно тоже используется для проветривания, а также для экстренной эвакуации в случае пожара. Так что его размер должен быть таким, чтобы человек мог протиснуться в раму.

Еще один важный вопрос: можно ли в бане использовать пластиковые окна? В моечной, конечно, можно. Но вот в парной, если вы «догоняете» температуру до сотни градусов, пластик может начать выделять токсичные вещества и деформироваться. Для рам окошек в парной используют не смолистую древесину.

Можно вполне освоить установку окон в бане своими руками, она ничем не отличается от установки окон в доме.

Для принудительного воздухообмена потребуются следующие комплектующие:

решетка;
вентиляционный клапан;
задвижка;
короб воздуховода;
сетка от москитов;
термометр, гигрометр;
вентилятор.

Решетка и сетчатый фильтр предотвратят попадание в воздуховод насекомых и домашних грызунов. Учитывая специфику эксплуатации помещения, сетки используют металлические, а решетки – из дерева или устойчивого к высоким температурам пластика. Для воздуховода зачастую используют оцинкованные трубы или гофрорукав. Не рекомендуется использовать пластиковые трубы в парной, они не приспособлены для эксплуатации в высокотемпературном режиме.

Вентилятор может устанавливаться в приточном и вытяжном каналах

Специалисты рекомендуют устанавливать его в одном канале, то есть, к примеру, только в приточном. Вентиляторы для бани должны быть изготовлены из жаропрочных материалов, а все части его механизма должны быть надежно загерметизированы.

Нужна ли вентиляция в бане в парилке?

Да, однозначно, да. Возводят это знаменитое и очень полезное строение с главной целью: оздоровление. Пропаренная кожа пропускает сквозь себя накопившиеся шлаки и грязь, одновременно насыщая тело кислородом, а о каком кислороде идет речь в наглухо запечатанном помещении?

Парная без вентиляции больше похожа на барокамеру с углекислым газом, не пройдет и нескольких минут как невыносимый жар и отсутствие кислорода выгонят тебя из парилки. Устроить отдушину с естественным отводом, принудительной вытяжкой – зависит от технических и твоих возможностей. Главное. Вытяжка от печи, газовая она, дровяная, должна иметь отдельный путепровод.

Способы вентиляции бани – что лучше?

Парильное помещение может вентилироваться как путем естественного движения воздуха, так и искусственно, с помощью специально установленного вентилятора. Искусственную вентиляцию по праву считают более простой, ведь правильно оборудовать вход/выход можно лишь при наличии специальных знаний и немалого опыта.

Способы вентиляции бани

В случае естественной вентиляции воздух циркулирует за счет температурной разницы снаружи и внутри помещения. Нагреваясь, воздух поднимается и попадает в специальное отверстие, выводящее его наружу. Вместо него втягивается свежий воздух.
При искусственной вентиляции вход и выход оснащаются вентиляторами. При такой схеме отверстия можно устанавливать в любой точке, в то время как в предыдущем варианте эти точки четко регламентированы.

Как сделать вентиляцию в бане своими руками

Исходные данные. Архитектурные особенности бани не предусматривают поступление воздуха через щели пола, двери, окно или топку печи. Нужно делать отверстия как для входа, так и для выхода воздуха. Внутренняя и внешняя обшивка стен отсутствует, баня построена из пиленого бруса.

Шаг 1. Определитесь с местом расположения входного и выходного каналов.

Мы уже упоминали, что входной канал лучше располагать около печки на расстоянии примерно 20 сантиметров от уровня пола. Выходной канал по диагонали под потолком. Такое положение входного и выходного отверстий обеспечит распределение воздушных потоков по всему объему помещения. Кроме того, входной воздух не будет охлаждать половое покрытие. Каналы должны быть легкодоступными. Есть рекомендации делать выходное отверстие в потолке. Мы противники такого решения, влажный воздух непременно нанесет большой ущерб всей стропильной системе.

Вытяжное отверстие под потолком

Шаг 2. Закупите или сделайте самостоятельно решетки и клапаны.

Они могут быть различных размеров и геометрических форм: круглыми, квадратными или прямоугольными. При этом учитывайте материалы будущей обшивки внешних и внутренних стен, продумайте, как декоративные решетки будут к ним крепиться.

Вентиляционная решетка деревянная для бани

И еще один момент – с внешней стороны бани отверстия также должны закрываться. Причем, закрытие должно быть максимально герметичным, не допускать попадания на венцы сруба влаги от дождя или снега.

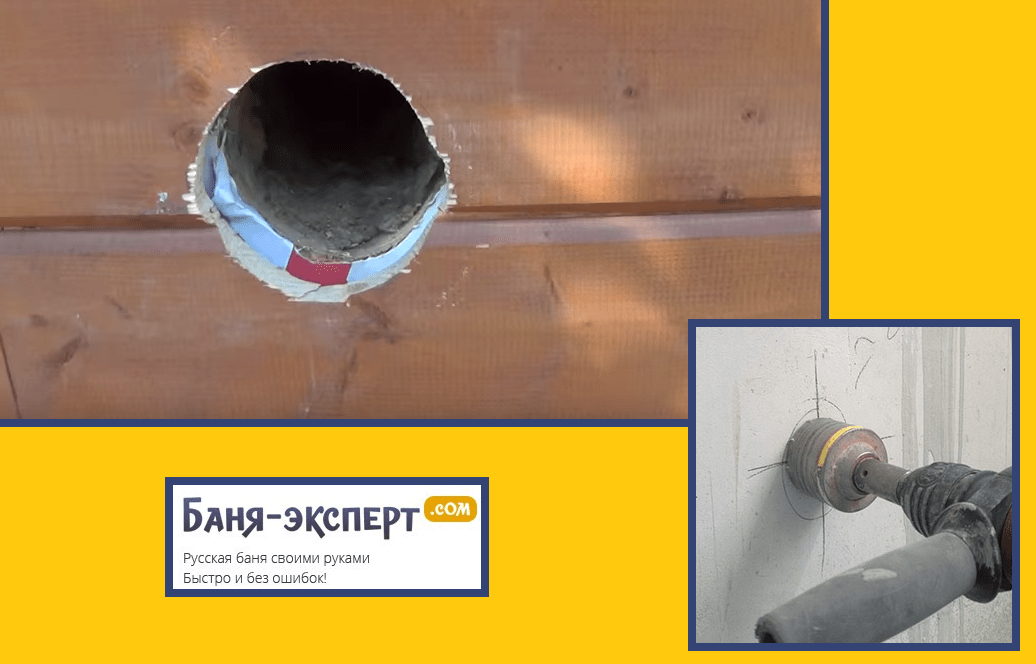

Шаг 3. Проделайте отверстия в стенах.

Вентиляционное отверстие

Наиболее трудоемкая операция, придется работать вручную. Предварительно в размеченных местах нужно по периметру просверлить отверстия. Чем они плотнее друг к другу расположены, тем легче потом выдалбливать древесину. Когда отверстия высверлены, берите в руки долото, стамеску и молоток и начинайте разрушать оставшиеся межу отверстиями перемычки бруса. Отверстия под вентиляцию следует сделать на 1-2 см по периметру больше, чем вставляемая труба. Дело в том, что потом эту трубу нужно изолировать для предупреждения появления конденсата на деревянных конструкциях.

Долото

Пользуйтесь только острым долотом и стамеской – брус придется рубить поперек волокон, это довольно сложно. Если толщина бруса составляет 20 сантиметров, то лучше половину глубины отверстия проделывать изнутри бани, а вторую половину снаружи. Если у вас есть большой опыт пользования бензиновой пилой, то можно отверстие выпиливать. Но сразу предупреждаем, что работать в таких условиях бензиновой пилой очень опасно. Пилить придется концом шины, во время захватывания дерева нижней частью цепи пилу будет вырывать из рук. Такой способ пользования пилой категорически запрещается правилами техники безопасности, помните об этом.

Если есть необходимость развести входное отверстие в стене и в бане, то покупайте трубу с коленом. Желательно пользоваться не круглыми трубами, а прямоугольными, они занимают меньше места под обшивкой внутренних стен парной.

Алюминиевая труба прямоугольная используется для создания вентиляционных трубопроводов

Места стыков колена и трубы обязательно герметизируйте силиконом и для надежности обматывайте скотчем.

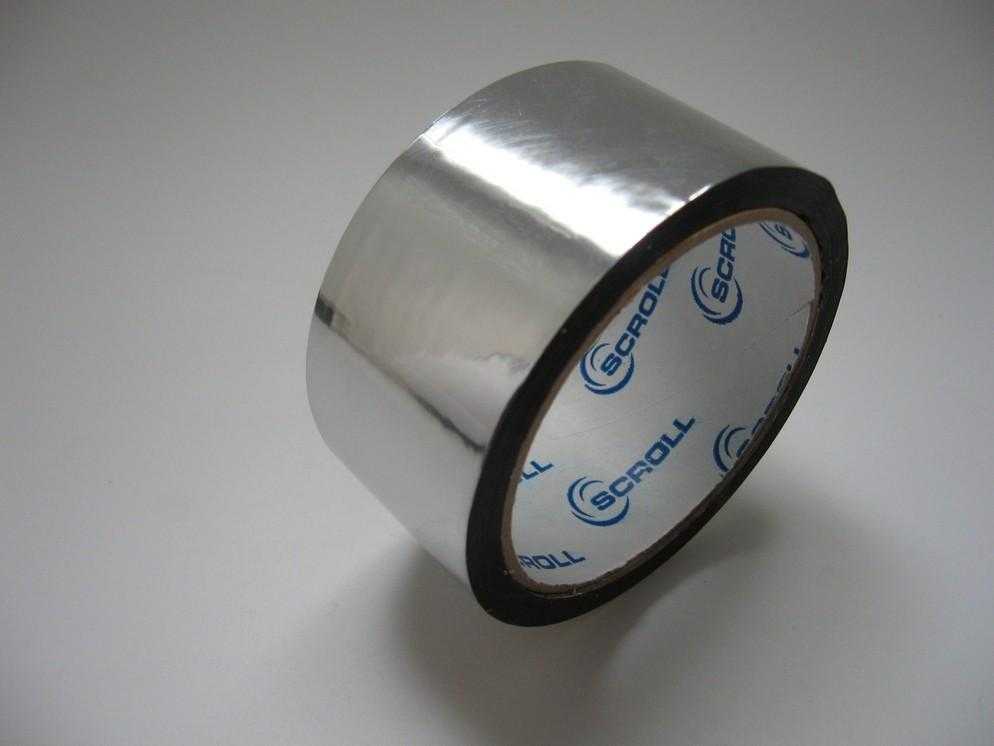

Скотч металлизированный

Шаг 4. По периметру отверстий уложите фольгу или полиэтиленовую пленку и минеральную вату, слой ваты должен быть плотным, без пропусков. Края отверстия абсолютно ровными сделать не удастся, внимательно следите, чтобы гидроизоляция не повредилась об острые выступы бруса.

Шаг 5. Вставьте трубы в отверстия в срубе. Входить они должны с небольшим усилием, довольно плотно. Для того чтобы повысить надежность герметизации и крепления, обязательно по периметру отверстия и трубы пройдитесь пеной. Монтажная пена ликвидирует все невидимые пропуски теплоизоляции между трубой и стеной и прочно зафиксирует ее в нужном положении.

Рекомендуем запенивать отверстия и после обшивки стен, пена устранит зазоры между стеной и паробарьером. Во время расширения пены паробарьер плотно прижмется вокруг неровного отверстия, все возможные небольшие повреждения автоматически закроются.

Вентиляционное отверстие

Трубу на вытяжку можно и не изолировать, по ней выходит теплый воздух. Но мы советуем на всякий случай сделать все операции и для нее. Во-первых, времени и денег потеряете немного. Во-вторых, сделаете дополнительную и надежную защиту от проникновения к деревянным конструкциям атмосферной влаги.

Кода оба отверстия подготовлены, можно начинать обивку стен и устанавливать декоративные решетки с регулируемыми пропускными параметрами.

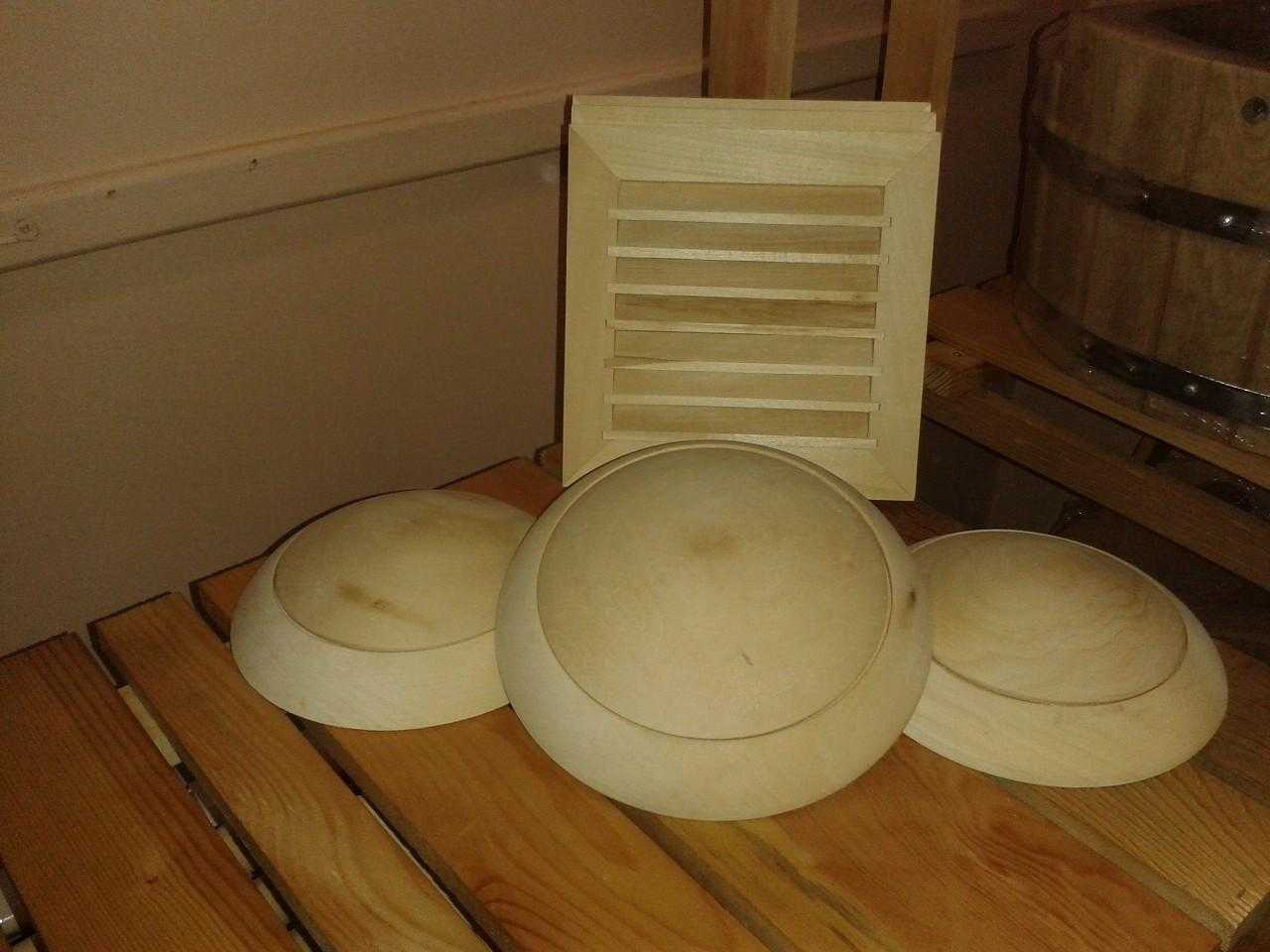

Декоративные заслонки
