Проектирование системы обогрева начинается с точного расчета, чтобы в доме не осталось холодных зон. Ошибка в диаметре трубы или мощности насоса приводит к тому, что дальние радиаторы остаются едва теплыми. Самостоятельная работа над проектом занимает от 2 до 4 дней, а стоимость профессионального расчета варьируется от 5 000 до 20 000 рублей в зависимости от сложности. Правильный гидравлический расчет системы отопления позволяет подобрать оборудование с точностью до ватта и сэкономить на материалах.
Параметры, влияющие на точность и итоговую стоимость
Цена проекта напрямую зависит от того, насколько детально проработаны теплопотери здания. Я заметил, что многие новички игнорируют утечки тепла через оконные проемы и вентиляцию, из-за чего котел работает на пределе. Схема разводки (однотрубная или двухтрубная) определяет количество фитингов и длину трубопровода. Выбор теплоносителя также играет роль: вода дешевле, но антифриз необходим для дач с сезонным проживанием. Мощность котла подбирается с запасом 15-20%, чтобы система справлялась с аномальными морозами.
Один раз я столкнулся с ситуацией, когда заказчик решил сэкономить на расчете теплопотерь чердака. В итоге в комнатах второго этажа было комфортно, а на первом этаже стены буквально «плакали» от конденсата из-за неправильного распределения потоков тепла.
Определение технических параметров и расчет материалов
Сначала определяется общее количество тепла, которое дом теряет за час. Для этого используются формулы, учитывающие площадь стен, окон и коэффициент теплопроводности материалов. После этого вычисляется расход теплоносителя, который должен пройти через радиаторы для поддержания температуры. Оптимальный диаметр труб подбирается так, чтобы скорость потока не вызывала шума, но и не была слишком низкой для эффективного переноса энергии. Мощность насоса выбирается по максимальному перепаду давления в самой длинной ветке системы.
Пошаговый алгоритм выполнения расчетов:
- Определение теплопотерь каждого помещения (1 час).
- Суммирование общих теплопотерь всего здания (1 час).
- Выбор температурного графика подачи и обратки (30 мин).
- Расчет расхода теплоносителя по формуле (1 час).
- Подбор диаметров труб для магистралей и подводки (2 часа).
- Вычисление линейных потерь давления на трение (2 часа).
- Расчет местных сопротивлений на поворотах и тройниках (2 часа).
- Определение общего перепада давления в системе (1 час).

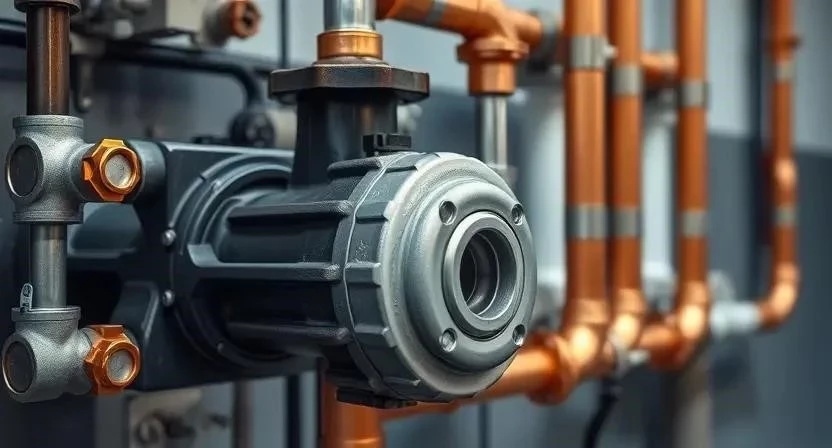

- Подбор циркуляционного насоса по характеристикам (1 час).
- Составление итоговой схемы разводки (3 часа).
Таблица 1. Расчет теплопотерь в зависимости от материала стен (на 1 м² при толщине 40 см)
| Материал стены | Теплопроводность (Вт/мК) | Потери тепла (Вт) | Рекомендация по утеплению | Сложность монтажа |
|---|---|---|---|---|
| Кирпич полнотелый | 0.72 | 180 | Обязательно (мин. 50мм) | Средняя |
| Газобетон D500 | 0.18 | 45 | Желательно (30-50мм) | Легкая |
| Дерево (брус) | 0.15 | 37 | По ситуации | Легкая |
| Пенобетон | 0.22 | 55 | Желательно | Средняя |
| Керамический блок | 0.12 | 30 | Не обязательно | Средняя |
Таблица 2. Соответствие диаметра труб и максимального расхода теплоносителя
| Внутренний диаметр (мм) | Расход (л/час) | Скорость потока (м/с) | Потери давления (Па/м) | Применение |
|---|---|---|---|---|
| 16 | 300 | 0.4 | 120 | Подводка к радиатору |
| 20 | 600 | 0.5 | 80 | Второстепенные ветки |
| 25 | 1100 | 0.6 | 60 | Магистральная труба |
| 32 | 2200 | 0.7 | 40 | Подающая линия |
| 40 | 3500 | 0.8 | 30 | Главный стояк |
Анализ стоимости материалов
Цены на комплектующие сильно зависят от выбранного материала. Полипропилен — самый бюджетный вариант, но он требует много фитингов и склонен к линейному расширению. Металлопластик удобнее в монтаже, но дороже. Сшитый полиэтилен (PEX) считается премиальным сегментом из-за надежности и возможности прокладки без стыков в стяжке пола. Радиаторы из алюминия греют лучше, но биметалл незаменим при высоком давлении в системе.

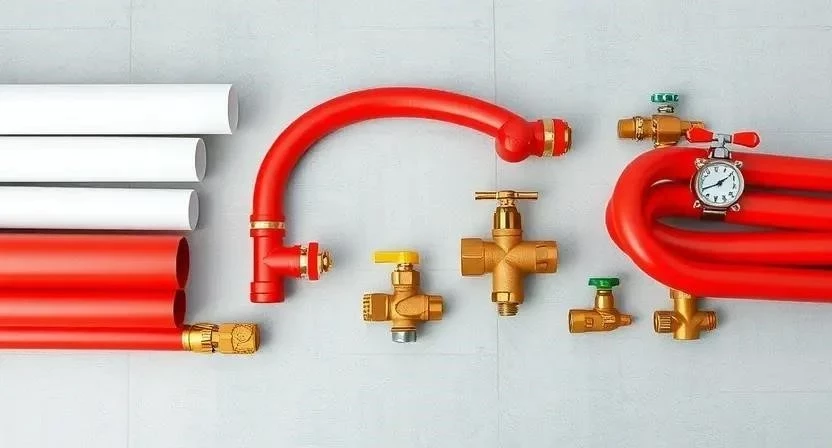

Популярные материалы и оборудование:
- Полипропиленовые трубы (PP-R)
- Металлопластиковые трубы (PEX-Al-PEX)
- Трубы из сшитого полиэтилена (PEX)
- Медные трубки для спецзон
- Стальные трубы (для магистралей)
- Алюминиевые радиаторы
- Биметаллические радиаторы
- Чугунные радиаторы (классика)
Таблица 3. Сравнение материалов трубопровода
| Материал | Средняя цена за метр | Срок службы | Монтаж | Надежность |
|---|---|---|---|---|
| Полипропилен | 80 — 150 руб. | 25 лет | Паяльник | Средняя |
| Металлопластик | 150 — 300 руб. | 30 лет | Пресс-фитинги | Высокая |
| Сшитый полиэтилен | 250 — 500 руб. | 50 лет | Экспансия/Пресс | Очень высокая |
| Медь | 800 — 1500 руб. | 80 лет | Пайка/Пресс | Максимальная |
| Сталь | 200 — 400 руб. | 40 лет | Сварка/Резьба | Высокая |
Затраты на профессиональные работы
Инженерный расчет от профи стоит денег, но он страхует от покупки слишком мощного (и дорогого) насоса или избытка труб. Монтаж системы обычно оценивается по погонному метру или за каждую точку подключения радиатора. Если делать все самому, можно сэкономить до 40% бюджета, но риск ошибок возрастает. Я всегда советую нанять мастера хотя бы для проверки гидравлической балансировки перед запуском котла.
Сравнение затрат на реализацию проекта:
| Статья расходов | Своими руками | С мастером | Разница (Экономия) |
|---|---|---|---|
| Проект и расчет | 0 руб. (самостоятельно) | 7 000 — 15 000 руб. | 7 000 — 15 000 руб. |
| Монтаж труб и радиаторов | 0 руб. | 25 000 — 60 000 руб. | 25 000 — 60 000 руб. |
| Пусконаладка | 0 руб. | 5 000 — 10 000 руб. | 5 000 — 10 000 руб. |
| Только материалы | Материалы + 37-85к | 37 000 — 85 000 руб. |
Я пробовал один раз собрать систему в гараже без точного расчета, просто «на глаз». В итоге пришлось переделывать всю подводку к третьему радиатору, потому что он оставался холодным. Потерял два дня и кучу нервов.
Дополнительные расходы при монтаже
Помимо труб и котла, в смету обязательно закладывайте расходники. Теплоизоляция труб предотвращает потери энергии в неотапливаемых зонах и защищает от конденсата. Фитинги (уголки, тройники) могут составить до 15% стоимости всех материалов. Также потребуются крепежи и инструменты, которые часто приходится арендовать, если нет своего профессионального оборудования.
Что еще потребуется купить:
- Вспененный полиэтилен (изоляция)
- Хомуты и крепежные кронштейны
- ФУМ-лента и сантехнический лен
- Распределительный коллектор
- Автоматические воздухоотводчики
- Манометры и термометры
- Балансировочные клапаны
Практические примеры расчетов
Для дома площадью 100 м² с утеплением по стандарту общие теплопотери составят примерно 8-10 кВт. При использовании двухтрубной системы с температурой подачи 70°C и обратки 50°C, общий расход теплоносителя составит около 1.5-2 м³/час. Магистральная труба в таком случае должна быть диаметром не менее 25 мм.
В двухэтажном коттедже расчет усложняется перепадом высот. На каждый метр подъема давление падает, поэтому я всегда закладываю более мощный насос с напором (H) не менее 4-6 метров. Это гарантирует, что теплоноситель поднимется на второй этаж без потери скорости.
Таблица 4. Подбор мощности насоса и итоговая смета (типовой проект 100 м²)
| Параметр / Элемент | Значение / Количество | Цена за ед. | |
|---|---|---|---|
| Напор насоса (H) | 6 метров | — | — |
| Производительность | 2.5 м³/час | — | — |
| Труба PP-R 25мм | 60 метров | 120 руб. | 7 200 руб. |
| Радиаторы биметалл | 6 шт. | 4 500 руб. | 27 000 руб. |
| Комплект фитингов | 1 набор | 5 000 руб. | 5 000 руб. |
| Насос циркуляционный | 1 шт. | 6 000 руб. | 6 000 руб. |
Способы оптимизации затрат
Чтобы не переплачивать, нужно максимально сократить длину трубопроводов. Чем меньше поворотов и лишних метров, тем меньше сопротивление системы и ниже требования к насосу. Не покупайте насос «с огромным запасом» — избыточная мощность приведет к шуму в трубах и повышенному расходу электричества. Выбирайте материалы среднего ценового сегмента: они надежнее самых дешевых, но не имеют переплаты за бренд.
Советы по экономии без потери качества:
- Планируйте кратчайшие маршруты труб.
- Используйте балансировочные клапаны вместо перекрытия кранами.
- Подбирайте мощность насоса строго по расчетному перепаду давления.
- Закупайте материалы оптом у одного поставщика для получения скидки.
- Выбирайте проверенные бренды среднего класса (например, Valtec или Stout).
Меры безопасности при работе
При монтаже и запуске системы помните о технике безопасности. Работа с электрокотлом и насосом требует строгого заземления. При использовании паяльника для полипропилена работайте в перчатках, чтобы избежать ожогов. Обязательно проветривайте помещение при использовании герметиков и клея. Перед первым запуском системы проведите опрессовку (проверку давлением), чтобы убедиться в отсутствии протечек. Никогда не открывайте сливной кран, если система находится под высоким давлением.
Ответы на частые вопросы
Нужен ли расчет для однотрубной системы?
Да, обязательно. В однотрубных системах теплоноситель остывает к концу ветки, поэтому расчет диаметра труб и подбор мощности радиаторов должен быть более точным, чтобы последний прибор в цепи не был холодным.
Как влияет высота дома на выбор насоса?
Высота создает статическое давление. Хотя в закрытых системах оно компенсируется, насосу все равно нужно преодолеть сопротивление подъема и трение в более длинных вертикальных участках.
Что делать при неправильной балансировке?
Если одни радиаторы горячие, а другие холодные, нужно придушить (прикрыть) ближайшие к котлу приборы с помощью балансировочных клапанов, чтобы направить поток теплоносителя к дальним точкам.
Можно ли использовать одну трубу для всего дома?
Только если диаметр будет очень большим, но это приведет к огромным потерям тепла и шуму. Лучше использовать схему с магистралью и отводами.
Как рассчитать количество теплоносителя?
Нужно умножить внутренний объем всех труб и радиаторов на коэффициент запаса (обычно 1.1). Это поможет правильно подобрать расширительный бак.
Влияет ли тип теплоносителя на расчет?
Да, антифризы более вязкие, чем вода. Это увеличивает сопротивление системы, поэтому при использовании незамерзайки я рекомендую брать насос на одну ступень мощнее.
