Организация тепла в частном доме начинается с выбора схемы разводки. Горизонтальная разводка отопления с коллектором считается наиболее эффективным решением для современных коттеджей. Такая система позволяет индивидуально регулировать температуру в каждой комнате. Стоимость реализации зависит от выбранных материалов, а время монтажа в среднем занимает от 5 до 10 дней. Я часто сталкиваюсь с тем, что заказчики выбирают именно этот вариант из-за отсутствия лишних труб в стенах и удобства управления.
Подготовительный этап и оценка сложности
Монтаж такой системы требует базовых навыков работы с сантехникой и понимания принципов гидравлики. Основная сложность заключается в точном расчете длины каждой монтажной петли, чтобы избежать перекоса температуры. Оптимально проводить эти работы после возведения стен и перед заливкой чистовой стяжки пола. Я рекомендую выделить на весь процесс около недели, чтобы успеть провести качественную опрессовку системы до того, как бетон скроет все трубы.
Перечень необходимых материалов
Для качественного монтажа потребуется комплект материалов, которые должны быть совместимы между собой. Основной упор делается на долговечность и устойчивость к коррозии. Я обычно советую использовать сшитый полиэтилен (PEX) для скрытой прокладки в стяжке, так как он не требует промежуточных соединений.
- Трубы из сшитого полиэтилена или полипропилена;

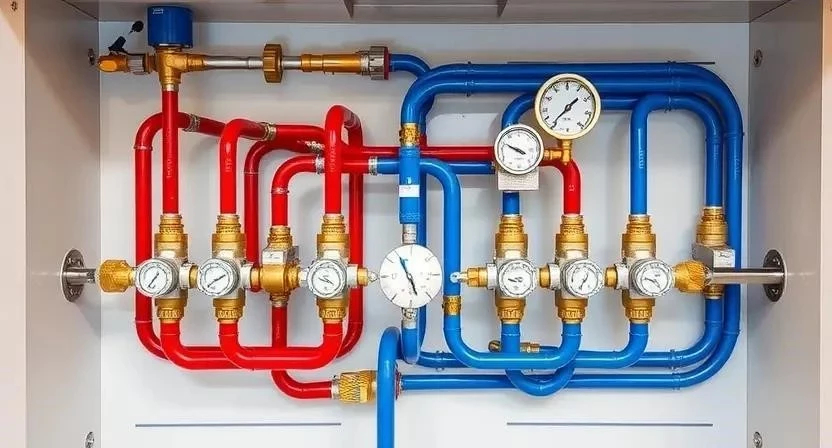

- Коллекторный узел (гребенка) с расходомерами;
- Коллекторный шкаф для размещения узла;
- Набор пресс-фитингов и соединителей;
- Теплоизоляция из вспененного полиэтилена;
- Запорная арматура (шаровые краны);
- Термостатические клапаны для радиаторов;
- Крепежные хомуты и дюбель-гвозди.
| Материал | Расход на 100 м2 | Примерная цена за ед. | |
|---|---|---|---|
| Труба PEX 16 мм | 250-300 м | 80 руб/м | 24 000 руб |
| Коллектор (подача+обратка) | 1 комплект | 12 000 руб | 12 000 руб |
| Коллекторный шкаф | 1 шт | 5 000 руб | 5 000 руб |
| Фитинги (комплект) | 40-60 шт | 150 руб/шт | 9 000 руб |
| Изоляция трубы | 250 м | 30 руб/м | 7 500 руб |

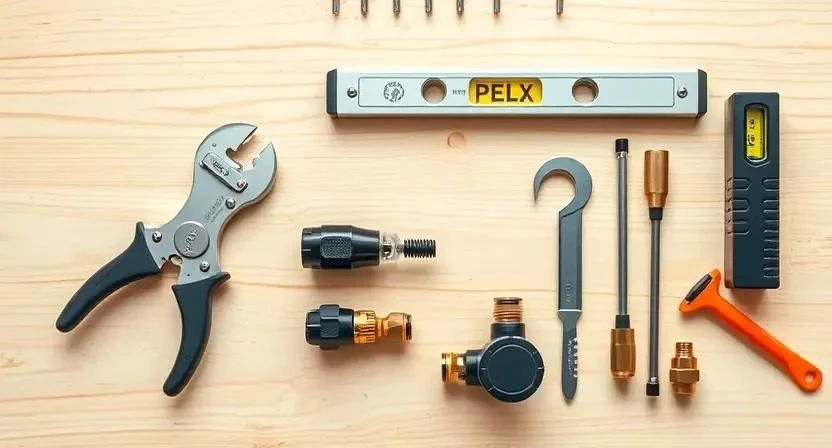

Оборудование для монтажа
Инструментарий зависит от типа выбранных труб. Для полипропилена обязателен паяльник, а для сшитого полиэтилена — пресс-клещи. Дорогостоящее оборудование, например, профессиональный пресс для труб, имеет смысл брать в аренду, если вы планируете делать такой ремонт один раз в жизни.
| Инструмент | Назначение | Способ приобретения |
|---|---|---|
| Труборез | Ровный срез трубы без заусенцев | Покупка |
| Пресс-клещи | Обжим пресс-фитингов | Аренда/Покупка |
| Паяльник для ПП | Сварка полипропиленовых труб | Покупка |
| Строительный уровень | Выравнивание коллектора и радиаторов | Покупка |
| Опрессовочный насос | Проверка системы давлением | Аренда |
Организация рабочего пространства
Перед началом работ пол должен быть полностью очищен от строительного мусора и крупных камней. Стены защищаются пленкой в местах прохода труб. Я всегда начинаю с разметки трасс: отмечаю маркером на полу путь каждой трубы от коллектора до радиатора. Место под коллекторный шкаф выбирается в центре дома, чтобы максимально сократить длину петель и уменьшить гидравлическое сопротивление.
Работа с основанием пола
Поверхность пола должна быть ровной. Если есть сильные перепады высот, их необходимо устранить, чтобы труба не испытывала лишнего напряжения при изгибе. Перед заливкой стяжки я обязательно грунтую основание — это улучшает сцепление бетона с полом и предотвращает появление трещин. Точки выхода труб к радиаторам фиксируются жестко, чтобы при заливке их не сместило на несколько сантиметров.
Этапы монтажа системы
Процесс требует строгого соблюдения последовательности. Ошибки на ранних этапах могут привести к необходимости вскрывать стяжку.

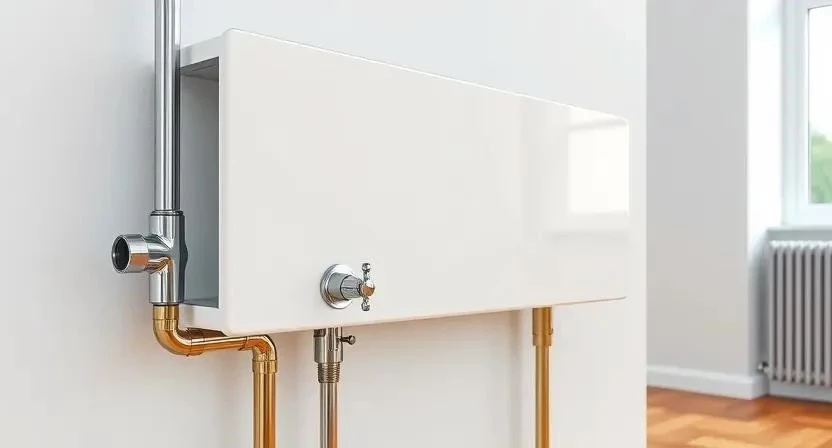

- Установка коллекторного шкафа. Монтирую шкаф на уровне 30-50 см от пола, закрепляя его к стене. (Время: 2 часа)
- Монтаж подводящего трубопровода. Прокладываю основные магистрали от котла к коллектору. (Время: 4 часа)
- Подключение коллекторов. Устанавливаю гребенки подачи и обратки, подключаю их к магистралям. (Время: 3 часа)
- Разметка точек радиаторов. Точно определяю места установки приборов отопления. (Время: 2 часа)

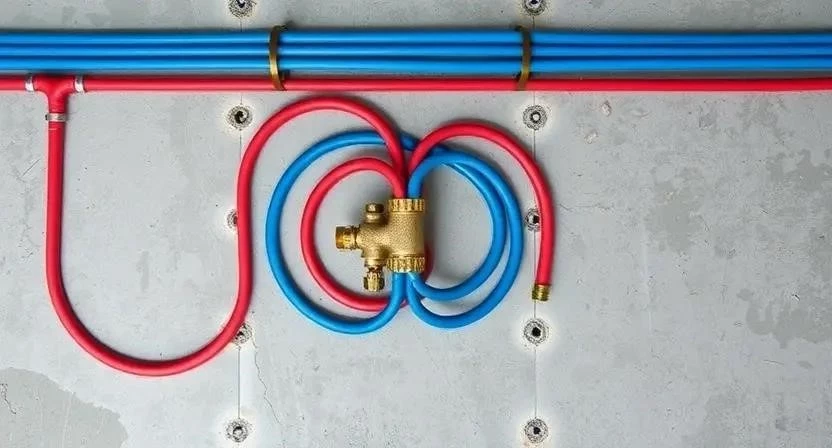

- Прокладка монтажных петель. Раскладываю трубы от коллектора к каждому радиатору и обратно. (Время: 1-2 дня)
- Крепление труб. Фиксирую трубы к полу с помощью пластиковых хомутов каждые 60-80 см. (Время: 1 день)
- Подключение радиаторов. Соединяю концы петель с радиаторными узлами. (Время: 1 день)
- Монтаж арматуры. Устанавливаю термостаты и запорные краны на каждом радиаторе. (Время: 4 часа)
- Опрессовка. Закачиваю в систему давление, превышающее рабочее в 1.5 раза, и слежу за манометром. (Время: 5-8 часов)
- Изоляция. Надеваю утеплитель на все открытые участки труб. (Время: 4 часа)
- Заливка стяжки. Заливаю бетонный слой, стараясь не повредить трубы. (Время: 1 день)
- Запуск системы. Заполняю контур теплоносителем и провожу первый прогрев. (Время: 6 часов)
Пример из практики №1: Однажды я заметил, что при слишком сильном изгибе трубы в углу она начала «пружинить» и вырывать хомут. Чтобы этого избежать, я использую специальные радиусные изгибы, не перегибая трубу под острым углом.
Важно по безопасности: При работе с электроинструментом используйте диэлектрические перчатки. Если используете химическую очистку труб, обязательно обеспечьте проветривание помещения и наденьте респиратор.
| Этап | Время | Особенности |
|---|---|---|
| Разметка и подготовка | 1 день | Точность до миллиметра |
| Монтаж труб и узла | 3-4 дня | Соблюдение радиусов изгиба |
| Испытания (опрессовка) | 1 день | Контроль падения давления |
| Заливка и запуск | 2-3 дня | Соблюдение режима сушки бетона |
Технические тонкости и секреты
Температура пола при заливке стяжки не должна быть экстремальной; резкие перепады могут привести к трещинам. Я всегда слежу за тем, чтобы трубы были плотно прижаты к основанию. Для исключения шума в системе выбираю диаметр труб с запасом: для магистралей — 20-25 мм, для петель к радиаторам — 16 мм. Важно использовать материалы одного производителя, чтобы избежать проблем с совместимостью уплотнительных колец в фитингах.
Пример из практики №2: Я заметил, что если использовать слишком тонкую теплоизоляцию на трубах в стяжке, тепло уходит в бетон, а не в радиатор. Поэтому для основных магистралей я всегда беру утеплитель толщиной не менее 9 мм.
Типичные промахи новичков
Многие пытаются сэкономить, пропуская важные этапы, что приводит к дорогостоящему ремонту.
- Слишком сильный изгиб трубы, приводящий к залому и сужению просвета;
- Отказ от опрессовки перед заливкой стяжки (самая опасная ошибка);
- Выбор слишком слабого циркуляционного насоса, который не «проталкивает» дальние петли;
- Отсутствие балансировочных клапанов, из-за чего первые радиаторы греют, а последние — холодные;
- Использование дешевых фитингов, которые начинают течь через год эксплуатации;
- Неправильный расчет длины петли (слишком длинная петля плохо прогревается);
- Монтаж труб без теплоизоляции в зонах примыкания к стенам.
Финансовая сторона вопроса
Стоимость системы складывается из материалов и оплаты труда. При самостоятельном монтаже можно сэкономить значительную сумму, но возникает риск ошибок в гидравлике.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Разница/Экономия |
|---|---|---|---|
| Материалы (на 100 м2) | 55 000 | 55 000 | 0 руб |
| Работа по монтажу | 0 | 30 000 | 30 000 руб |
| Аренда инструмента | 3 000 | 0 (свой) | -3 000 руб |
| 58 000 | 85 000 | 27 000 руб |
Пример из практики №3: Мой знакомый решил сэкономить на мастере и не сделал опрессовку. После заливки стяжки труба лопнула на фитинге. В итоге он потратил 40 тысяч на демонтаж бетона, что в два раза превысило бы стоимость работы профессионала.
Эксплуатация и обслуживание
После запуска система требует минимального ухода. Раз в год, перед началом отопительного сезона, я рекомендую проверять давление в расширительном баке и доливать теплоноситель при необходимости. Обязательно проведите развоздушивание системы через краны Маевского на радиаторах. Срок службы сшитого полиэтилена составляет до 50 лет, если не превышать допустимую температуру теплоносителя.
Сравнение с другими схемами
В отличие от лучевой разводки без коллектора, система с гребенкой позволяет полностью отключить одну комнату, не затрагивая остальные. Двухтрубная последовательная система проще в монтаже, но в ней невозможно точно сбалансировать тепло. Радиаторное отопление с коллектором работает эффективнее, чем просто теплый пол, так как быстрее прогревает воздух в помещении. Я считаю, что идеальный вариант — это комбинация коллекторных радиаторов и теплого пола в санузлах.
Ответы на часто задаваемые вопросы
Можно ли использовать полипропилен для горизонтальной разводки?
Да, но только если вы уверены в качестве пайки каждого шва. Я не рекомендую замуровывать полипропиленовые соединения в стяжку, лучше использовать PEX без стыков.
Какое расстояние должно быть от стены до коллектора?
Обычно коллекторный шкаф монтируется вплотную к стене, главное — обеспечить доступ к кранам и расходомерам (минимум 10-15 см свободного пространства внутри шкафа).
Нужен ли отдельный насос для каждой петли?
Нет, одного мощного циркуляционного насоса в котле достаточно. Распределение потоков делает коллектор.
Как сбалансировать систему, если радиаторы далеко друг от друга?
С помощью расходомеров на коллекторе. Я прикрываю поток на коротких петлях и открываю на длинных, чтобы везде была одинаковая температура.
Что делать, если труба в стяжке потекла?
Если система была опрессована, это редкость. В таком случае ищут утечку тепловизором и вскрывают только локальный участок пола.
Можно ли добавить радиатор после заливки пола?
Только если вы заранее заложили в коллектор запасные выходы (заглушки). Если свободных выходов нет, придется тянуть новую трубу по потолку или стенам.
Какой диаметр трубы выбрать для жилой комнаты?
Стандарт — 16 мм. Этого достаточно для большинства радиаторов в жилых помещениях до 20 м2.
В чем разница между коллектором и гребенкой?
По сути, это одно и то же. «Гребенка» — это профессиональный сленг монтажников, обозначающий распределительный коллектор.
