Коллекторная и тройниковая разводка отопления в частном доме

Монтаж отопления в частном доме начинается с выбора схемы разводки труб. Стоимость материалов для коллекторной системы обычно на 30-50% выше, чем для тройниковой, а время монтажа увеличивается из-за большего объема труб. Разберем подробно, какие существуют коллекторная система отопления: плюсы, минусы и расчет выгоды, чтобы понять, оправданы ли эти затраты в вашем случае.

Принципы устройства лучевой и тройниковой разводки

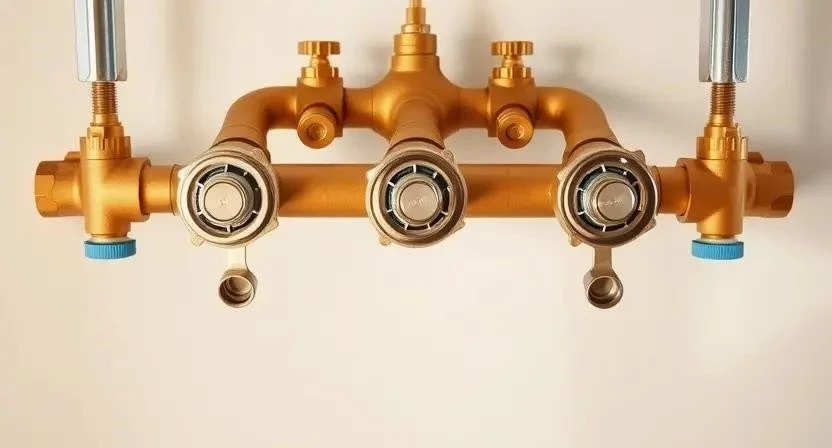

Лучевая разводка подразумевает установку центрального распределительного узла — коллектора. От него к каждому радиатору или контуру теплого пола идет отдельная пара труб (подача и обратка). Это похоже на спицы колеса, где ступица — это коллектор, а спицы — трубы. Такая схема позволяет управлять каждой веткой независимо.

Тройниковая схема работает иначе. Одна общая магистраль проходит через весь дом, и от нее с помощью тройников ответвляются трубы к радиаторам. Это более простой и старый метод, который требует меньше материалов, но создает сложности с распределением тепла по комнатам.

Технические параметры и гидравлика

Главная проблема тройниковой системы — перепад давления. Вода идет по пути наименьшего сопротивления, поэтому первый радиатор греет отлично, а последний может остаться едва теплым. Чтобы этого избежать, приходится вручную балансировать систему, поджимая краны на ближних приборах.

Коллекторный узел решает эту задачу полностью. Каждый радиатор получает одинаковый поток теплоносителя, создается идеальное гидравлическое равновесие. Это повышает энергоэффективность всего дома, так как котел не работает вхолостую, пытаясь «протолкнуть» воду в дальние комнаты.

Технические отличия систем отопления:

Особенности и технология монтажа

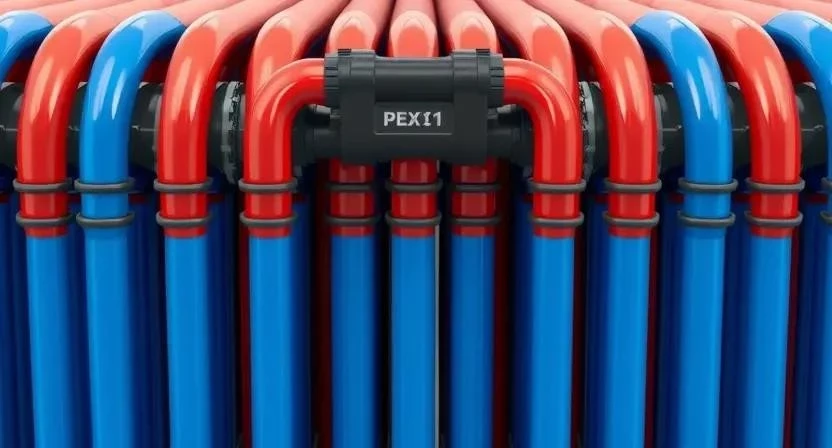

Я часто сталкиваюсь с тем, что новички пытаются сэкономить на трубах, но в итоге переплачивают за переделки. Для лучевой разводки я использую только трубы из сшитого полиэтилена (PEX). Они гнутся без специальных инструментов и не имеют соединений в полу или стенах, что исключает протечки в скрытых зонах.

Для работы потребуется определенный набор оборудования. Я подготовил список того, что обязательно должно быть под рукой.

Необходимый инструмент:

• Труборез для полиэтилена (чистый срез — залог герметичности)
• Расширитель для надвижных гильз
• Кримпер (пресс) для обжима фитингов
• Уровень строительный (пузырьковый или лазерный)
• Перфоратор для штробления стен
• Шуруповерт с набором бит
• Маркер или строительный карандаш
• Рулетка и угольник
• Струбцины для фиксации труб

Материалы для установки:

• Коллекторный узел (подающий и обратный)
• Трубы из сшитого полиэтилена (обычно 16 мм или 20 мм)
• Надвижные гильзы и фитинги
• Коллекторный шкаф (встраиваемый)
• Крепежные клипсы для труб
• Запорная арматура (шаровые краны)

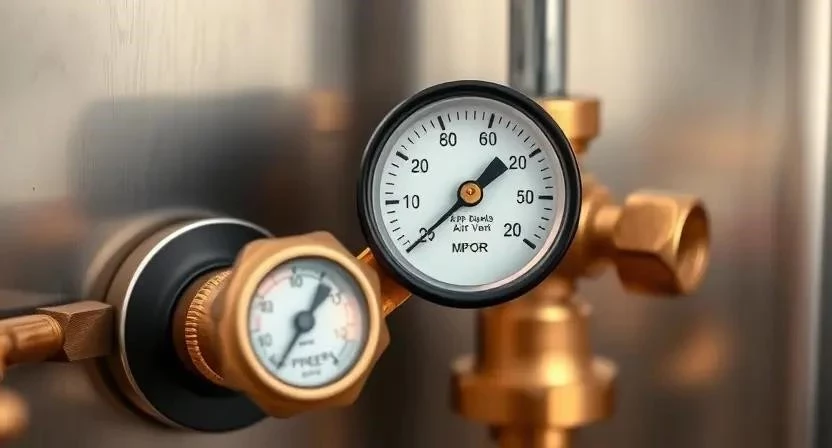

• Манометр и автоматический воздухоотводчик
• Изоляционный утеплитель для труб

Я рекомендую придерживаться строгого алгоритма установки, чтобы не допустить ошибок в гидравлике.

1. Проектирование схемы и расчет длины каждой ветки (время: 4-6 часов).
2. Монтаж коллекторного шкафа в котельной или коридоре (время: 2 часа).
3. Разметка трасс прокладки труб от коллектора к радиаторам (время: 3 часа).
4. Штробление стен и прокладка труб в стяжке пола (время: 1-2 дня).
5. Фиксация труб клипсами с шагом 50-70 см для исключения провисания (время: 1 день).
6. Обрезка труб в местах подключения радиаторов (время: 3-5 часов).
7. Пресс-соединение труб с коллектором и радиаторными фитингами (время: 1 день).
8. Монтаж радиаторов и подключение их к разводке (время: 1-2 дня).
9. Заполнение системы теплоносителем и первичный прогрев (время: 4 часа).
10. Опрессовка системы давлением выше рабочего в 1.5 раза (время: 2-3 часа).
11. Выпуск воздуха через воздухоотводчики коллектора (время: 2 часа).
12. Финальная балансировка потоков с помощью расходомеров (время: 3 часа).

Пример из опыта: Однажды я монтировал систему в доме 120 м2. Заказчик хотел тройниковую разводку, чтобы сэкономить. Однако, когда мы поставили радиаторы, в дальней спальне батарея была едва теплой. Пришлось переделывать всю разводку на лучевую, что в итоге обошлось в два раза дороже из-за демонтажа стяжки.

Срок службы и эксплуатация

Надежность системы напрямую зависит от материалов. Сшитый полиэтилен служит до 50 лет. Поскольку в полу нет никаких соединений (только цельные куски трубы), риск протечки равен нулю. Все стыки сосредоточены в одном месте — в коллекторном шкафу, где их легко проверить.

Обслуживание становится максимально простым. Если в одной из комнат произошла авария или нужно заменить радиатор, я просто перекрываю соответствующий вентиль на коллекторе. Остальной дом при этом продолжает греться, и сливать воду из всей системы не нужно.

Пример из опыта: У моего клиента прорвало гибкую подводку к радиатору в ванной. Благодаря коллекторной системе он просто закрыл одну ветку, устранил течь за 15 минут и даже не заметил падения температуры в остальных комнатах.

Эстетика и внешний вид

С точки зрения дизайна лучевая разводка выигрывает. Все трубы скрыты в стяжке или стенах, они выходят из пола или стены строго под радиатором. Нет никаких раздутых труб, идущих вдоль плинтусов или через весь коридор.

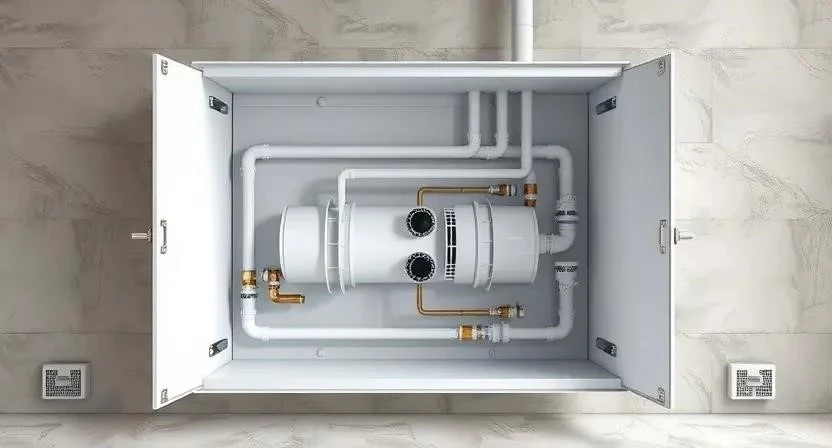

Весь «технический узел» прячется в аккуратный коллекторный шкаф, который закрывается декоративной дверцей в цвет стен. Тройниковая система часто требует либо открытой прокладки труб, либо создания громоздких коробов, которые съедают полезную площадь комнат.

Расчет стоимости и материалов

Цена монтажа коллектора выше из-за большего расхода труб. В тройниковой схеме одна труба питает несколько приборов, а здесь — каждая ветка индивидуальна. Однако экономия на фитингах (их меньше в полу) частично компенсирует затраты.

Примерный расчет для дома 100 м2 (с 6 радиаторами):

Сравнение систем: плюсы и минусы

Чтобы окончательно определиться, стоит взглянуть на сводную таблицу. Я выделил основные моменты, которые влияют на эксплуатацию в долгосрочной перспективе.

Рекомендации по выбору системы

Выбор зависит от ваших целей и бюджета. Если вы строите дом «для себя» на десятилетия, переплата за коллектор окупается комфортом и отсутствием проблем с прогревом.

В каких случаях стоит ставить коллектор:

1. Площадь дома более 80-100 м2.
2. В доме планируется теплый пол (без коллектора его реализовать невозможно).
3. Количество радиаторов более 5 штук.
4. Вы используете трубы из сшитого полиэтилена.
5. Бюджет позволяет увеличить затраты на отопление на 30-40%.
6. Планируется установка автоматики и термостатов в каждой комнате.

Рекомендации по типу объекта:

Мнения экспертов и практические советы

Я видел много объектов, где люди пытались сэкономить, ставя дешевые китайские коллекторы. В итоге через два года расходомеры забивались шламом, и система переставала работать корректно. Мой совет: не экономьте на самом узле, берите проверенные бренды с латунным корпусом.

Пример из опыта: Однажды я переделывал систему в доме, где была «смешанная» разводка. В итоге возникли конфликты давления между радиаторами и теплыми полами. Я полностью заменил всё на два отдельных коллекторных узла, и только тогда в доме стало тепло во всех комнатах одновременно.

Важный нюанс: всегда закладывайте в коллекторный шкаф запас по месту. Если вы решите добавить еще один радиатор или контур пола, вам не придется ломать стены, чтобы расширить узел.

Меры безопасности при монтаже:

• Используйте респиратор при штроблении стен, чтобы не дышать бетонной пылью.
• Работайте в защитных перчатках при обжиме труб — кримпер может прищемить пальцы.
• Обязательно проверьте герметичность всех соединений до заливки стяжки пола.
• При работе с электроинструментом используйте УЗО для защиты от удара током.
• Не превышайте допустимый радиус изгиба трубы, чтобы не создать заужение потока.

FAQ: Ответы на частые вопросы

Можно ли переделать тройниковую систему в коллекторную?
Да, но это потребует полной замены разводки труб. Придется либо штробить стены заново, либо поднимать полы, так как лучевая схема требует отдельной пары труб к каждому прибору.

Влияет ли коллектор на счета за газ или электричество?
Напрямую — нет, но косвенно — да. За счет идеальной балансировки вы быстрее достигаете комфортной температуры в комнатах, что позволяет снизить мощность работы котла.

Какие бренды коллекторов лучше выбрать?
Я рекомендую смотреть в сторону европейских производителей из качественной латуни. Избегайте слишком дешевых вариантов из силумина — они хрупкие и быстро окисляются.

Нужен ли насос в коллекторной системе?
Циркуляционный насос обязателен в любой системе. В коллекторной он обычно ставится перед узлом, чтобы обеспечить давление во всех лучах.

Что будет, если один из лучей забьется?
В отличие от тройниковой системы, засор в одной ветке никак не повлияет на работу остальных радиаторов. Вы просто перекроете этот луч и проведете чистку.

Можно ли использовать полипропилен в лучевой разводке?
Технически можно, но это крайне неудобно. Полипропилен требует пайки каждого соединения. В лучевой схеме труб очень много, и риск перегреть трубу или оставить заужение внутри очень велик. PEX в этом плане гораздо надежнее.

Сколько времени занимает монтаж всей системы?
Для среднего дома в 100 м2 весь процесс от разметки до запуска занимает около 7-10 рабочих дней при работе одного мастера.

Обязательно ли ставить коллекторный шкаф?
Желательно. Он защищает узел от случайных повреждений, скрывает трубы и позволяет эстетично вписать оборудование в интерьер.
