Организация разводки тепла в частном доме требует точного распределения потоков теплоносителя по всем комнатам. Установка полноценного коллекторного узла обходится в среднем от 15 000 до 60 000 рублей в зависимости от сложности. Монтаж всей группы с обвязкой занимает около двух рабочих дней. Понимание того, как работает коллектор отопления, позволяет избежать перекосов температуры в разных частях здания и создать комфортный микроклимат.
Особенности распределительного узла

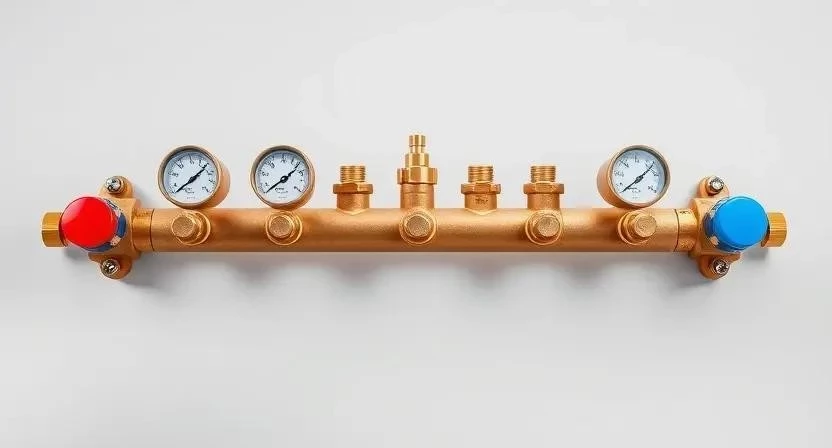

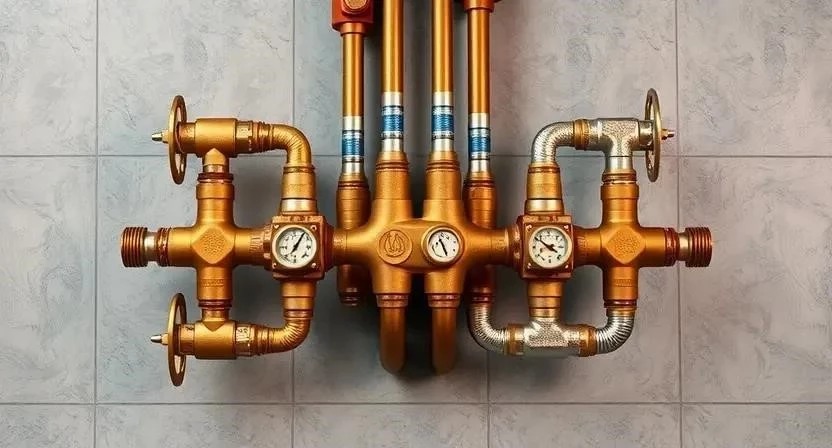

Коллектор, который в среде мастеров называют «гребенкой», представляет собой общую трубу с несколькими ответвлениями. Его главная задача — разделить один общий поток теплоносителя из котла на несколько независимых ветвей. Это позволяет подавать воду к каждому радиатору или петле теплого пола отдельно. В системе всегда работают два коллектора: подающий, который распределяет горячую воду, и обратный, который собирает остывшую воду для возврата в котел.
Разновидности и классификация систем
Выбор устройства зависит от бюджета и условий эксплуатации. По материалам выделяют латунные модели (самые надежные и популярные), из нержавеющей стали (устойчивы к агрессивным средам) и полимерные варианты (бюджетный сегмент для простых систем). По назначению они делятся на группы для радиаторного отопления и специализированные узлы для теплого пола с возможностью смешивания температуры.
Управление может быть ручным, когда мастер крутит вентили самостоятельно, или автоматическим с установкой электротермических сервоприводов. Последние работают в связке с комнатными термостатами, отсекая лишнее тепло в конкретном помещении.
| Вид коллектора | Материал | Назначение | Тип управления |
|---|---|---|---|
| Стандартный радиаторный | Латунь | Отопление комнат | Ручной / Сервопривод |
| Для теплого пола | Нержавеющая сталь | Нижний подогрев | С расходомерами |
| Бюджетный полимерный | Полипропилен/пластик | Дачи, малые дома | Ручной |
| Промышленный узел | Сталь/Чугун | Большие площади | Автоматический |
| Компактный модуль | Латунь | Квартиры-студии | Ручной |
Технические параметры оборудования
При подборе важно смотреть на диаметры выходов — обычно это 1/2 или 3/4 дюйма. Рабочее давление в бытовых системах составляет до 10 бар, хотя рабочим считается диапазон 1.5–3 бар. Температурный режим для латуни достигает 110°C, что с запасом перекрывает потребности любого котла. Количество выходов подбирается строго под число радиаторов или петель пола.
Совместимость с трубами обеспечивается специальными фитингами. Чаще всего используют трубы из сшитого полиэтилена (PEX) или металлопластик, так как они не подвержены коррозии и легко гнутся.
| Характеристика | Латунь | Нержавеющая сталь | Полимеры |
|---|---|---|---|
| Макс. температура | 110°C | 120°C | 70-90°C |
| Срок службы | 25-50 лет | 50+ лет | 15-20 лет |
| Коррозийная стойкость | Высокая | Очень высокая | Абсолютная |
| Цена | Средняя | Высокая | Низкая |
| Вес конструкции | Тяжелый | Средний | Легкий |
Сферы применения и схемы разводки
Коллектор необходим в частных домах и коттеджах, где важно управлять температурой в каждой комнате отдельно. Здесь применяется лучевая разводка: от узла к каждому прибору идет своя пара труб. В отличие от тройниковой схемы, где одна труба проходит через весь дом с ответвлениями, лучевая исключает проблему «холодных радиаторов» в конце линии.
Однако у этой системы есть ограничения по количеству контуров. Обычно один коллектор рассчитан на 2–12 выходов. Если в доме больше 12 зон обогрева, я рекомендую ставить несколько распределительных узлов, чтобы не перегружать циркуляционный насос и избежать слишком больших потерь давления.
Технология монтажа оборудования
Для работы потребуются определенные материалы и инструменты. Я всегда собираю всё в одном месте перед началом, чтобы не бегать по дому.
- Коллекторная группа (подающий и обратный)
- Трубы из сшитого полиэтилена (PEX)
- Пресс-фитинги и соединители
- Настенные кронштейны для крепления
- Фум-лента или сантехнический лен с пастой
- Запорные клапаны на входе
- Теплоизоляция для труб
- Сливная трубка для удаления воды
- Труборез для чистого среза
- Пресс-клещи (кримпер)
- Строительный уровень
- Разводной ключ (2 шт.)
- Перфоратор или шуруповерт
- Маркер и рулетка
- Манометр для опрессовки
Перед установкой поверхность стены должна быть ровной и сухой. Если стена из гипсокартона, обязательно используйте усиление из бруса за листом, иначе тяжелый коллектор с водой просто вырвет крепления.
Пошаговый процесс установки:
- Разметка мест крепления кронштейнов по уровню (30 мин).
- Монтаж опорных кронштейнов к стене (40 мин).
- Установка коллекторных групп на опоры (30 мин).
- Подключение основных магистралей от котла к узлу (2 часа).
- Монтаж контуров: соединение труб с выходами коллектора (4-8 часов).
- Установка запорных клапанов и расходомеров (1 час).
- Промывка системы от строительного мусора (1 час).
- Опрессовка системы давлением выше рабочего на 1.5 раза (3 часа).
- Балансировка потоков через расходомеры (2 часа).
- Надевание теплоизоляции на трубы (1 час).
Важный нюанс: при соединении труб с коллектором следите, чтобы труба заходила в фитинг до упора. Я однажды заметил, что новичок недожал пресс-клещами одну гайку, и при нагреве система дала микротечь, которую пришлось искать весь вечер.
Соблюдайте температурный режим: монтаж лучше проводить при температуре от +5°C до +30°C, чтобы пластик труб оставался эластичным. После сборки и перед запуском обязательно спустите воздух через автоматические воздухоотводчики.
Безопасность: Работайте в защитных перчатках. При опрессовке системы не стойте вплотную к соединениям. Убедитесь, что электропроводка в котельной находится на безопасном расстоянии от труб.
Расчет параметров и расходов
Количество выходов равно количеству радиаторов или петель теплого пола. Диаметр труб подбирается исходя из длины контура: для петель до 80-100 метров обычно используют 16 мм, для более длинных — 20 мм. Мощность насоса должна обеспечивать проталкивание воды через самый длинный контур с учетом всех поворотов.
| Кол-во контуров | Диаметр труб (мм) | Рекомендуемый насос | Примерная стоимость комплекта (руб) |
|---|---|---|---|
| 3-4 | 16 | 25/4 | 25 000 — 35 000 |
| 5-8 | 16-20 | 25/6 | 40 000 — 60 000 |
| 9-12 | 20 | 32/6 | 70 000 — 110 000 |
| Своими руками | — | — | Экономия до 40% на работе |
Обзор производителей
Европейские бренды (например, Rehau, Valtec, Stout) предлагают эталонное качество латуни и идеальную геометрию резьб. Это премиум-сегмент, где вы платите за долговечность и гарантию. Российские производители сейчас активно догоняют по качеству, предлагая достойные варианты в среднем ценовом сегменте.
Китайские бренды делятся на два лагеря: очень дешевые «безымянные» гребенки (которые могут потечь через пару лет) и серьезные заводы, чья продукция не уступает европейской, но стоит на 30% дешевле.
Преимущества и недостатки системы
Плюсы лучевой системы:
- Полная независимость каждого радиатора.
- Возможность отключить одну комнату без остановки всего отопления.
- Точная балансировка температуры во всем доме.
- Минимум соединений внутри стен и полов (надежность).
- Простота замены поврежденной трубы (просто протягивается новая).
- Удобство установки термостатов.
- Высокая ликвидность дома при продаже.
Минусы:
- Значительный расход труб по сравнению с тройниковой схемой.
- Высокая стоимость самого коллекторного узла.
- Необходимость выделять место под шкаф или нишу для узла.
- Сложность монтажа для непрофессионала.
- Повышенное гидравлическое сопротивление.
Сравнение с альтернативными методами
Основной конкурент коллектора — тройниковая разводка. В ней одна труба идет по дому, и от нее «отпочковываются» радиаторы. Это дешевле, но гораздо менее удобно в эксплуатации.
| Критерий | Лучевая (с коллектором) | Тройниковая (без коллектора) |
|---|---|---|
| Стоимость материалов | Высокая | Низкая |
| Сложность монтажа | Средняя | Высокая (много стыков в стенах) |
| Управление теплом | Индивидуальное | Общее |
| Надежность | Очень высокая | Средняя (риск протечек в стенах) |
| Расход труб | Большой | Минимальный |
Стоимость и рекомендации по покупке
Цена зависит от материала, количества выходов и наличия расходомеров. Модель с расходомерами стоит дороже, но без них вы никогда не настроите систему идеально. При покупке в магазине проверяйте резьбу на наличие заусенцев и смотрите на толщину стенок латуни.
Советую брать коллекторы с запасом в один выход. Если вдруг решите добавить радиатор в кладовку или санузел, вам не придется менять весь узел.
Отзывы практиков
Многие мои коллеги-монтажники сходятся во мнении, что коллектор — это единственный правильный способ разводки для современного дома. Владельцы домов отмечают, что возможность прикрутить сервопривод и забыть о ручном регулировании экономит до 15% затрат на газ или электричество.
Я всегда советую ставить расходомеры, даже если бюджет ограничен. Без них настройка системы превращается в гадание на кофейной гуще: в одной комнате будет жарко, а в другой — едва тепло.
Ответы на частые вопросы
Нужна ли гидравлическая развязка?
Да, если у вас мощный котел и много контуров, развязка поможет сбалансировать давление и избежать конфликтов между насосами.
Как сбалансировать систему?
С помощью расходомеров. Нужно прикрыть вентили на коротких петлях и открыть на длинных, чтобы во все комнаты поступало равное количество воды.
Что делать при завоздушивании?
Я сталкивался с завоздушиванием в дальних петлях, поэтому всегда ставлю автоматические воздухоотводчики на верхних точках коллектора. Если воздух остался — используйте ручной спуск.
Можно ли использовать пластиковые коллекторы?
Для дачи или маленького гаража — можно. Для основного дома я рекомендую только латунь или нержавейку.
Как часто нужно проверять узел?
Раз в год перед началом отопительного сезона проверьте давление и отсутствие подтеков на фитингах.
Помогают ли сервоприводы экономить?
Однозначно. Они отсекают тепло в неиспользуемых комнатах, что снижает нагрузку на котел.
Можно ли ставить коллектор в шкаф?
Да, но обеспечьте доступ для обслуживания и продумайте вентиляцию, чтобы не было конденсата на трубах.
