Монтаж двухтрубной системы отопления в частном доме

Монтаж отопления в частном доме начинается с выбора схемы разводки. Двухтрубная система отопления обеспечивает подачу горячего теплоносителя к каждому радиатору по отдельной трубе. Стоимость материалов при таком подходе вырастает примерно на 40% по сравнению с однотрубной схемой. Время монтажа увеличивается на 2-3 дня из-за большего объема работ. Правильный расчет позволяет полностью исключить появление холодных зон в дальних комнатах.

Принцип работы и отличия от однотрубной схемы

В основе этой системы лежит разделение потоков. Горячая вода из котла идет по трубе подачи к радиаторам, а остывшая возвращается в котел по обратке. В однотрубной схеме теплоноситель проходит через все батареи последовательно, из-за чего последний прибор греет гораздо слабее первого. Здесь же каждый радиатор получает воду с одинаковой температурой. Такая популярность в строительстве объясняется эффективностью: вы можете регулировать тепло в каждой комнате независимо от остальных. Я часто вижу, как люди переделывают старые однотрубные системы именно из-за неравномерного прогрева.

Технические параметры и гидравлика

Гидравлический режим зависит от типа разводки. Температура подачи обычно составляет 60-80 градусов, а обратки — 40-60 градусов. Давление в системе поддерживается на уровне 1.5-2 бар. Важно правильно подобрать диаметр труб, чтобы избежать шума воды и обеспечить нужный проток. Система совместима с газовыми, электрическими и твердотопливными котлами. Если поставить слишком узкую трубу на магистраль, циркуляционный насос будет работать с перегрузкой.

Технология монтажа и разводка

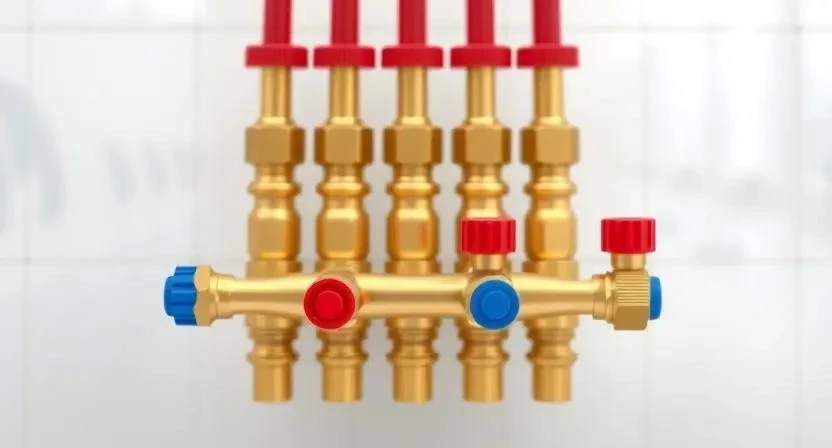

Я всегда рекомендую использовать коллекторный узел (гребенку). Это позволяет создать отдельные тепловые контуры для каждой комнаты. Если одна ветка потечет, ее можно перекрыть, не выключая отопление во всем доме. Трубы крепятся к стенам или укладываются в стяжку с шагом 50-70 см. При подключении радиаторов обязательно ставятся запорные краны и регулировочные вентили.

Пошаговый процесс установки:

1. Проектирование схемы и расчет теплопотерь (4-6 часов).
2. Разметка точек установки радиаторов и трасс труб (3-5 часов).
3. Монтаж коллекторного узла в котельной (4-8 часов).
4. Прокладка магистралей подачи и обратки (1-2 дня).

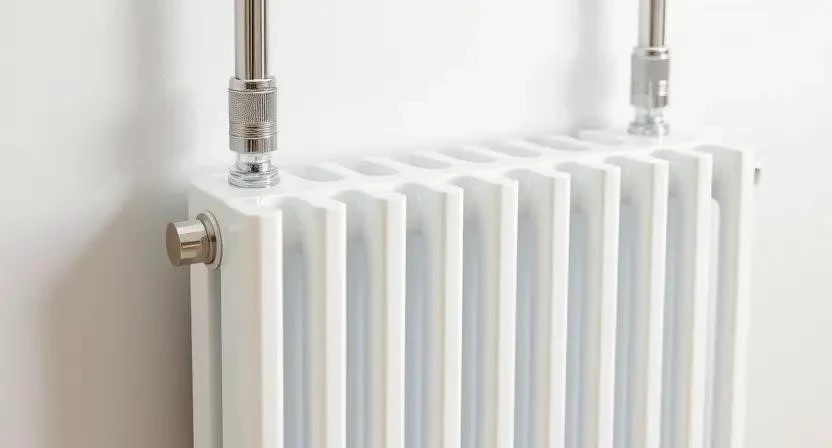

5. Установка и крепление радиаторов на стены (1 день).
6. Подключение радиаторов к трубам через фитинги (1 день).
7. Заполнение системы теплоносителем и выход на рабочий режим (3-5 часов).
8. Опрессовка системы давлением для проверки герметичности (2-4 часа).
9. Гидравлическая балансировка всех контуров (3-6 часов).
10. Финальная проверка температуры на каждом приборе (2 часа).

Из своего опыта: однажды я забыл установить балансировочный клапан на самом дальнем радиаторе в спальне. В итоге в гостиной было жарко, а в спальне — едва тепло. Пришлось вскрывать часть отделки, чтобы добавить вентиль. Теперь я проверяю этот узел трижды.

Срок службы и эксплуатация

Долговечность зависит от материала. Полипропилен служит около 25-50 лет, сшитый полиэтилен — до 50 лет. Система устойчива к завоздушиванию, особенно если использовать автоматические воздухоотводчики. Обслуживание сводится к проверке давления в расширительном баке раз в год. Качество теплоносителя критично: грязная вода с окалиной быстро забивает узкие каналы радиаторов и коллектора, что ведет к износу насоса.

Эстетика и внешний вид

Трубы можно пустить открыто в специальных коробах или скрыть в стяжке пола. Скрытая разводка выглядит идеально — из пола выходят только две аккуратные трубки к радиатору. Открытый монтаж дешевле, но портит интерьер. Чтобы замаскировать трубы, я использую пластиковые кабель-каналы в цвет стен или декоративные плинтусы. В современных интерьерах чаще всего выбирают скрытый монтаж, так как это не ограничивает расстановку мебели.

Анализ стоимости

Затраты здесь выше из-за двойного расхода труб и большего количества фитингов. Однако экономия на отоплении за счет точной регулировки температуры частично компенсирует эти вложения. Работа мастера по монтажу двухтрубной системы стоит дороже, так как требуется больше времени на пайку или обжим и обязательная балансировка.

Факторы, влияющие на цену:

1. Общая длина труб (зависит от площади).
2. Количество радиаторов и их тип.
3. Материал труб (полипропилен дешевле сшитого полиэтилена).
4. Тип разводки (коллекторная дороже тройниковой).
5. Стоимость циркуляционного насоса.

Преимущества и недостатки

Главный плюс — равномерный прогрев. Вы можете прикрутить батарею в детской, чтобы там было прохладнее, и это не повлияет на температуру в кухне. Из минусов — высокая стоимость и сложность проектирования. Если ошибиться с диаметром труб, система будет работать шумно или неэффективно.

Рекомендации по выбору

Для маленьких домов до 50 м2 с одной-двумя комнатами двухтрубная система может быть избыточной. Но если площадь превышает 80-100 м2, количество комнат больше трех, а климатическая зона суровая (Сибирь, Урал), этот вариант единственный верный. В больших домах однотрубная схема просто не обеспечит тепла в дальних углах. Я считаю, что инвестиции в двухтрубную разводку окупаются комфортом уже в первую зиму.

Советы инженеров и типичные ошибки

Я рекомендую использовать армированный полипропилен для магистралей, чтобы трубы не «гуляли» при нагреве. Типичная ошибка новичков — отсутствие байпаса (перемычки) на радиаторах. Без него при перекрытии крана циркуляция во всей системе может остановиться. Также часто забывают про теплоизоляцию труб, проходящих через холодные зоны (подвал, чердак), что ведет к потере до 20% тепла.

Пример из практики: монтировал систему в доме, где хозяин решил сэкономить и купил самый дешевый китайский коллектор. Через два сезона расходомеры заклинило из-за низкого качества литья. Пришлось менять весь узел, что вышло дороже, чем если бы сразу поставили проверенный бренд.

Необходимые материалы:

• Трубы полипропиленовые или PEX.
• Коллекторный узел с вентилями.
• Радиаторы (алюминий, биметалл).
• Запорные краны (шаровые).
• Термостатические головки.

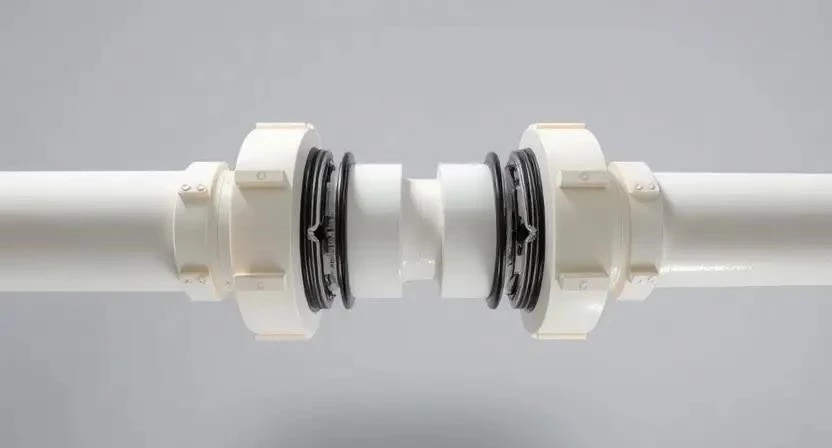

• Фитинги (угольники, тройники, муфты).
• Крепежные хомуты.
• Теплоизоляция из вспененного полиэтилена.

Инструменты для работы:

• Паяльник для полипропилена (с насадками).
• Труборез (ножницы для труб).
• Уровень строительный.
• Перфоратор для крепления к стенам.
• Разводной ключ.
• Опрессовщик (насос для проверки давления).
• Рулетка и маркер.

Меры безопасности

При работе с системой отопления соблюдайте правила безопасности. Используйте защитные перчатки и очки при резке металла. При пайке труб будьте осторожны с горячим инструментом, чтобы не вызвать пожар. Обязательно проветривайте помещение при использовании химических герметиков. Никогда не запускайте систему без расширительного бака — избыточное давление может привести к разрыву труб или повреждению котла. Электробезопасность насоса обеспечивается через заземление и установку УЗО.

FAQ: Ответы на частые вопросы

Как правильно сбалансировать систему?
Нужно полностью открыть все радиаторы, затем постепенно прикрывать вентили на ближайших к котлу приборах, пока дальний радиатор не станет таким же горячим, как и первый.

Можно ли заменить радиаторы без переделки труб?
Да, если новые приборы имеют те же межосевые расстояния. Если нет — придется перепаивать выходы из стен.

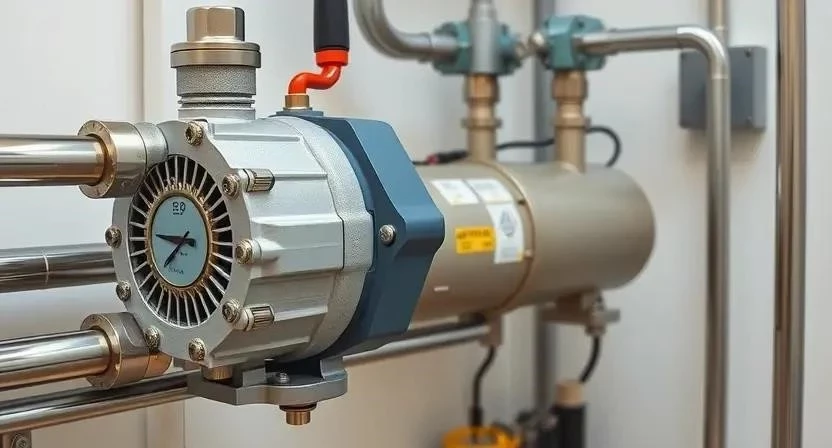

Какой насос выбрать?
Мощность насоса подбирается по расчетному гидравлическому сопротивлению. Для среднего дома до 150 м2 обычно достаточно стандартного 25/4 или 25/6.

Как удалить воздух из системы?
Используйте краны Маевского на каждом радиаторе. Открывайте их по очереди, начиная от самого нижнего этажа к верхнему, пока не пойдет вода без пузырьков.

Совместима ли система с теплыми полами?
Да, теплый пол подключается как отдельный контур через смесительный узел, чтобы температура в полу была ниже, чем в радиаторах.
