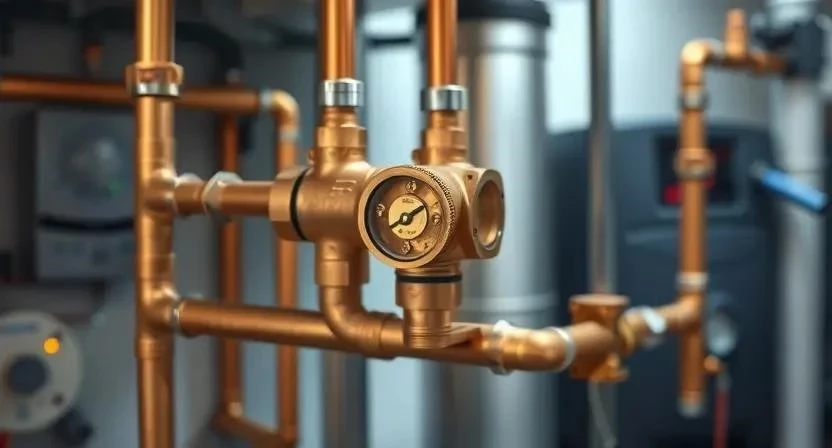

Нагрев теплоносителя в закрытой системе отопления неизбежно приводит к увеличению его объема и росту внутреннего давления. Без специального контроля это чревато разрывом труб или выходом из строя дорогостоящего оборудования. Для предотвращения таких аварий используется группа безопасности котла. Монтаж этого узла занимает от 3 до 6 часов, а стоимость самого комплекта варьируется от 2 500 до 12 000 рублей в зависимости от бренда. Правильная настройка системы гарантирует стабильную работу отопления в течение всего зимнего сезона.
Особенности подготовки к монтажу
Работа с гидравликой требует базовых навыков сантехника и понимания того, как циркулирует вода в контуре. Сложность установки оцениваю как среднюю. Главное — точно знать, в какой точке схемы будет стоять узел. Обычно его размещают в верхней точке системы или непосредственно после котла перед расширительным баком. Я всегда выделяю на этот процесс целый день, чтобы не спешить с герметизацией соединений.
Комплектация системы и выбор материалов

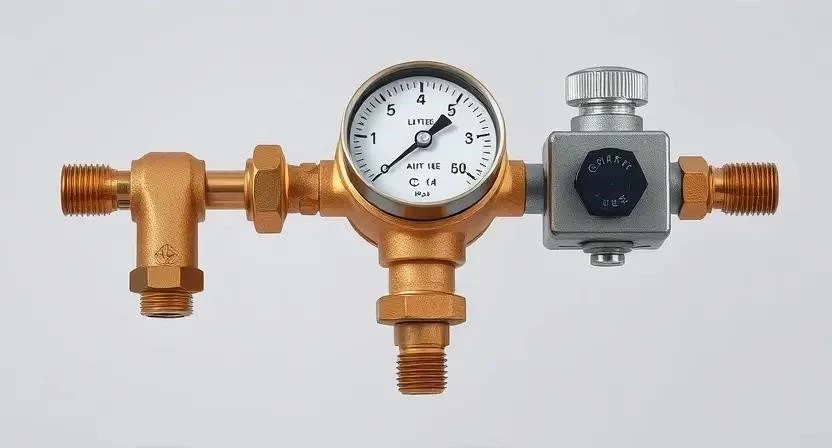

Для полноценной работы узла требуются компоненты, которые работают в связке. Основной задачей является сброс лишнего давления, вывод воздуха и визуальный контроль состояния системы. Я рекомендую покупать готовые сблокированные группы, так как они уже подогнаны по размерам и протестированы на заводе.
- Сбросной (предохранительный) клапан — стравливает воду при превышении давления.
- Манометр — показывает текущее давление в системе.
- Автоматический воздухоотводчик — удаляет воздушные пробки.
- Соединительный коллектор (корпус) — объединяет все элементы.
- Латунные фитинги — для подключения к трубам.
- Уплотнительные прокладки или кольца.
- ФУМ-лента или сантехнический лен с пастой.
- Сливной шланг для сбросного клапана.
Материалы лучше подбирать из латуни или нержавеющей стали, чтобы избежать коррозии через пару лет.
| Материал/Компонент | Расход на систему | Средняя цена за ед. | |
|---|---|---|---|
| Группа безопасности (комплект) | 1 шт. | 4 500 | 4 500 |
| Фитинги переходные (разные) | 4-6 шт. | 150 | 900 |
| ФУМ-лента (стандарт) | 1 рулон | 100 | 100 |
| Сливной шланг (1.5 м) | 1 шт. | 300 | 300 |
| Анаэробный герметик | 1 тюбик | 600 | 600 |

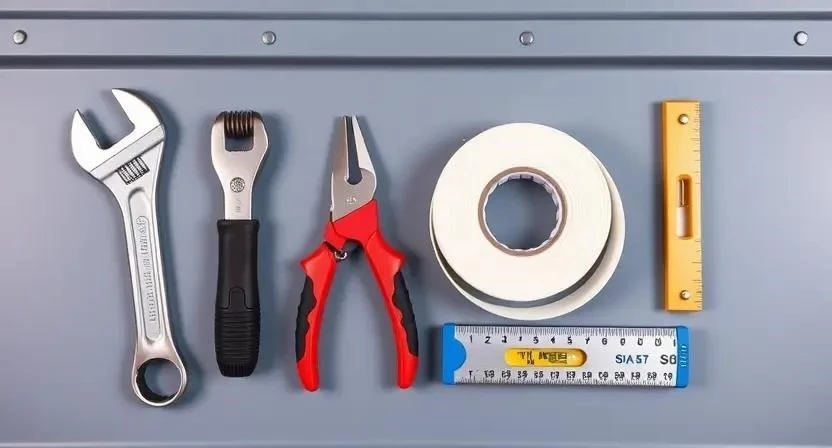

Инструментарий для установки
Правильный инструмент избавляет от перекосов резьбы и протечек. Я заметил, что использование дешевых китайских ключей часто приводит к «слизыванию» граней на латунных гайках, поэтому использую только качественный инструмент.
| Инструмент | Назначение | Важность | Примерная цена |
|---|---|---|---|
| Разводной ключ (2 шт.) | Затяжка гаек и фитингов | Обязательно | 1 200 |
| Труборез | Ровный срез труб | Обязательно | 1 500 |
| Уровень пузырьковый | Выравнивание корпуса группы | Желательно | 400 |
| Очиститель для труб | Обезжиривание поверхности | Желательно | 300 |
| Фонарь налобный | Освещение труднодоступных зон | Желательно | 700 |
Организация рабочего пространства
Рабочая зона вокруг котла должна быть максимально свободной. Я всегда убираю все лишние коробки и инструменты, чтобы не споткнуться в момент затяжки узла. Пол застилаю плотной полиэтиленовой пленкой или стелю старые тряпки — при сливе теплоносителя обязательно прольется немного воды, и это может испортить чистовое покрытие.
Подготовка трубопроводов и соединений
Чистота поверхности напрямую влияет на герметичность. Ржавчина или остатки старой пакли на резьбе создают микрощели, через которые позже начнет сочиться вода. Очищаю трубы металлической щеткой, затем протираю их ветошью с растворителем. Проверяю существующие узлы на предмет течи, чтобы после запуска системы не гадать, где именно возникла новая проблема. Если труба имеет деформацию, я обязательно перерезаю ее труборезом под углом 90 градусов.
Пошаговый процесс монтажа
Установка требует строгого соблюдения последовательности. Ошибки на ранних этапах приведут к необходимости сливать всю систему заново.
- Слив теплоносителя из контура через нижний кран (30-60 мин).
- Демонтаж старых заглушек или лишних отрезков труб (20 мин).
- Нанесение герметика или намотка ФУМ-ленты на резьбовые соединения (15 мин).
- Установка корпуса группы безопасности в проектное положение (10 мин).
- Подключение группы к подающей магистрали котла (20 мин).
- Монтаж расширительного бака к соответствующему выходу группы (30 мин).
- Подсоединение сливного шланга от предохранительного клапана к канализации или сливному трапу (20 мин).
- Проверка вертикальности и горизонтальности узла по уровню (5 мин).
- Заполнение системы водой и постепенный выпуск воздуха через воздухоотводчик (40-60 мин).
- Контроль давления по манометру до достижения рабочего значения (1.5-2 бар) (15 мин).
- Проверка всех стыков с помощью мыльного раствора или салфетки (20 мин).
- Запуск котла и наблюдение за поведением системы при нагреве (60 мин).
Я однажды забыл закрепить сливной шланг в канализации, и при первом же срабатывании клапана вода залила пол в котельной. Теперь всегда проверяю надежность крепления шланга хомутом.
| Этап работ | Время | Важный нюанс |
|---|---|---|
| Подготовка и слив | 60 мин | Не перекрыть кран подпитки до конца |
| Монтаж узла | 60 мин | Не перетягивать латунные гайки |
| Подключение бака | 30 мин | Проверить давление воздуха в баке |
| Запуск и проверка | 120 мин | Медленный выпуск воздуха |
Технические требования и нюансы
Температура теплоносителя в системе обычно не превышает 90 градусов, но группа должна выдерживать кратковременные скачки до 110 градусов. Влажность в помещении не должна быть критической, чтобы избежать быстрой коррозии внешних элементов манометра. Если используете анаэробные герметики, дайте им высохнуть согласно инструкции (обычно от 2 до 24 часов) перед подачей давления.
Совместимость материалов очень важна. Я не рекомендую использовать стальные фитинги с латунной группой без специальной прокладки, так как разница в коэффициентах расширения может привести к течи.
Типичные ошибки при установке
Новички часто допускают промахи, которые стоят дорого. Вот основные из них:
- Выбор клапана с давлением сброса выше, чем допустимое давление в котле.
- Отказ от вывода сливного шланга в канализацию (вода просто льется на пол).
- Установка воздухоотводчика в нижней точке системы (воздух там не собирается).
- Перепутывание направления потока теплоносителя в группе.
- Игнорирование проверки давления в расширительном баке перед монтажом.
- Использование слишком большого количества ФУМ-ленты, что приводит к забиванию резьбы.
- Отсутствие крана перед группой, что делает ее замену невозможной без слива всей системы.
Столкнулся с ситуацией, когда клиент купил клапан на 6 бар для системы, где котел рассчитан на 3 бара. В итоге котел начал течь по швам раньше, чем сработала группа безопасности. Всегда сверяйте паспорт котла с характеристиками клапана.
Финансовый расчет монтажа
Стоимость установки зависит от того, кто выполняет работу. Своими руками вы экономите на оплате мастера, но берете на себя все риски по гарантии.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница/Экономия |
|---|---|---|---|
| Материалы и группа | 6 300 | 6 300 | 0 |
| Работа по монтажу | 0 | 4 000 — 7 000 | 4 000 — 7 000 |
| Расходники (лента, герметик) | 700 | 700 | 0 |
| 7 000 | 11 000 — 14 000 | 4 000 — 7 000 |
Обслуживание после установки
После запуска система требует контроля. Раз в месяц я проверяю показания манометра — если давление падает, значит, где-то есть микроутечка или выходит воздух. Раз в полгода полезно приоткрыть сбросной клапан вручную, чтобы убедиться, что он не закис от накипи и работает исправно. Срок службы качественной латунной группы составляет около 10-15 лет, но манометр может потребовать замены через 5 лет из-за потери точности.
Варианты конфигурации системы
Не всегда удобно ставить единый блок. Существуют альтернативные подходы:
- Раздельный монтаж: установка манометра, клапана и воздухоотводчика в разных точках системы. Это надежнее при больших объемах отопления.
- Смешанные бренды: использование итальянского клапана с немецким манометром через переходники.
- Автоматические системы: установка электронных датчиков давления с выводом сигнала на смартфон.
- Ручные системы: использование только механического сброса без автоматики.
- Установка двух клапанов: для повышения надежности в премиум-сегменте.
- Применение мембранных баков разного объема.
- Интеграция группы в общую распределительную гребенку.
Я предпочитаю раздельный монтаж в больших домах, так как один общий узел может не справиться с объемом воздуха в длинных ветках труб.
Ответы на частые вопросы (FAQ)
Почему капает сбросной клапан?
Либо давление в системе превысило порог настройки клапана, либо в седло клапана попал мусор (песок, окалина), что мешает плотному закрытию.
Как правильно настроить давление?
Давление выставляется с помощью подпиточного крана. Для частного дома обычно достаточно 1.5–2.0 бар. Ориентируйтесь на паспорт вашего котла.
Что делать, если манометр показывает ноль?
Сначала проверьте герметичность всех соединений. Если течей нет, значит, из системы вышел воздух или произошел разрыв трубы в скрытом месте. Долейте воду через подпитку.
Нужно ли менять группу безопасности каждый год?
Нет, при правильной эксплуатации она служит десятилетие. Достаточно проводить ежегодную проверку работоспособности клапана.
Можно ли установить группу после расширительного бака?
Нет, она должна стоять до или в связке с баком, чтобы защищать весь контур, включая сам котел.
Поможет ли группа безопасности от замерзания труб?
Нет, она защищает от избыточного давления, а не от температуры. Для защиты от замерзания используйте антифриз для систем отопления.
Что делать, если воздухоотводчик постоянно шипит?
Это значит, что в системе много воздуха. Продолжайте стравливать его через все радиаторы и группу безопасности, пока шипение не прекратится.
Меры безопасности
Работа с отопительным оборудованием сопряжена с рисками. Обязательно используйте защитные перчатки, чтобы избежать ожогов при сливе горячей воды. При работе с химическими герметиками обеспечьте проветривание помещения. Никогда не затягивайте гайки с чрезмерным усилием — латунь может лопнуть, и вы получите фонтан воды в котельной. Перед началом работ полностью обесточьте котел, чтобы автоматика не включила насос в момент отсутствия воды в системе.
