Создание лучевой системы отопления начинается с установки распределительного узла. Монтаж коллектора отопления требует высокой точности, так как ошибка в одном соединении может привести к протечке под стяжкой. Обычно работа занимает от одного до двух дней, а стоимость материалов для среднего дома стартует от 15 000 рублей. Правильный подход гарантирует равномерный прогрев всех комнат и легкое управление системой.
Подготовка к работе
Перед тем как браться за инструменты, нужно честно оценить свои силы. Я считаю, что базовых навыков работы с трубами достаточно, но опыт в пайке или прессовании будет огромным плюсом. Без понимания принципов гидравлики можно создать «затыки» в системе, из-за чего часть радиаторов останется холодной. Лучше всего проводить такие работы летом или осенью, когда в доме нет необходимости в тепле. Заложите на весь процесс около 20-30 рабочих часов, включая время на закупки и разметку.
Необходимые материалы
Для сборки узла потребуется определенный набор комплектующих. Я всегда подбираю всё из одной линейки одного бренда, чтобы избежать проблем с совместимостью резьбы и уплотнителей. Основной упор делаю на латунь или нержавеющую сталь.
- Коллектор подающий (с расходомерами).
- Коллектор обратный (с запорными клапанами).
- Трубы из сшитого полиэтилена (PEX) или металлопластика.
- Пресс-фитинги и соединительные ниппели.
- Шаровые краны для перекрытия магистралей.
- Фильтр грубой очистки (грязевик).
- Циркуляционный насос.
- Расширительный бак с манометром.
| Материал | Кол-во (на 5 веток) | Расход на систему | Цена за ед. (ср.) | |
|---|---|---|---|---|
| Коллекторный узел | 1 комплект | 1 шт. | 8 000 руб. | 8 000 руб. |
| Труба PEX 16мм | 100 метров | по длине веток | 60 руб./м | 6 000 руб. |
| Пресс-фитинги | 12 шт. | 2 на ветку + ввод | 250 руб. | 3 000 руб. |
| Шаровые краны | 2 шт. | на входе/выходе | 800 руб. | 1 600 руб. |
| Фильтр-грязевик | 1 шт. | 1 шт. | 1 200 руб. | 1 200 руб. |

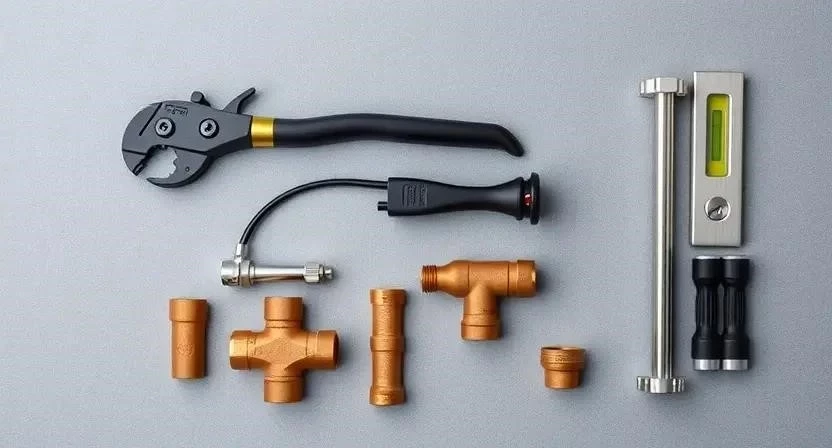

Требуемый инструмент
Без качественного оборудования работа превратится в мучение. Я рекомендую арендовать дорогой профессиональный пресс-клещи, если планируете делать монтаж раз в жизни — это сэкономит деньги и гарантирует герметичность.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Труборез | Ровный срез трубы без заусенцев | Обязательно | 1 500 руб. |
| Пресс-клещи | Зажим пресс-фитингов | Обязательно | 12 000 руб. |
| Лазерный уровень | Выравнивание шкафа и осей | Обязательно | 4 000 руб. |
| Разводной ключ | Затяжка резьбовых соединений | Обязательно | 1 000 руб. |
| Перфоратор | Сверление отверстий в стенах | Обязательно | 5 000 руб. |
Организация пространства

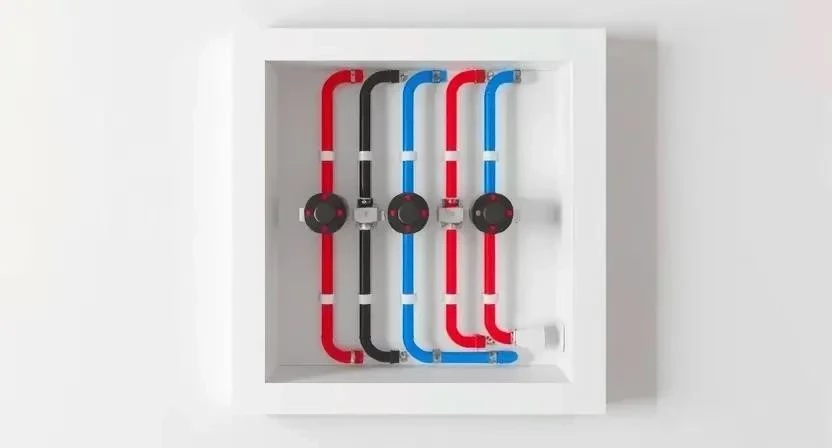

Место под коллекторный шкаф выбирают строго в центре здания. Это сокращает длину веток и снижает потери тепла. Сначала я полностью освобождаю пространство от строительного мусора, убираю лишний хлам и застилаю пол плотной пленкой, чтобы не повредить чистовое основание. Важно обеспечить свободный доступ к узлу для будущего обслуживания.
Подготовка поверхности и разметка
Разметка осей труб — самый ответственный момент. Я использую лазерный уровень, чтобы шкаф висел идеально ровно, иначе трубы пойдут с перекосом. В стенах аккуратно сверлю отверстия под магистрали, заранее проверяя, чтобы они не пересекались с электропроводкой. После этого устанавливаю монтажный шкаф, фиксирую его дюбелями и проверяю готовность основания — оно должно быть жестким и не проседать.
Пошаговая инструкция по монтажу
Процесс сборки требует последовательности. Я составил список основных этапов, чтобы ничего не упустить.
- Установка и фиксация коллекторного шкафа (1 час). Креплю шкаф к стене, выверяя уровень по горизонтали и вертикали.
- Монтаж подающего и обратного коллекторов (2 часа). Устанавливаю их на штатные крепления внутри шкафа с зазором для обслуживания.
- Подключение магистральных труб к узлу (3 часа). Соединяю ввод от котла с коллекторами, используя пресс-фитинги.
- Установка запорной арматуры и фильтров (2 часа). Ставлю краны и грязевик на подающей линии для защиты системы.

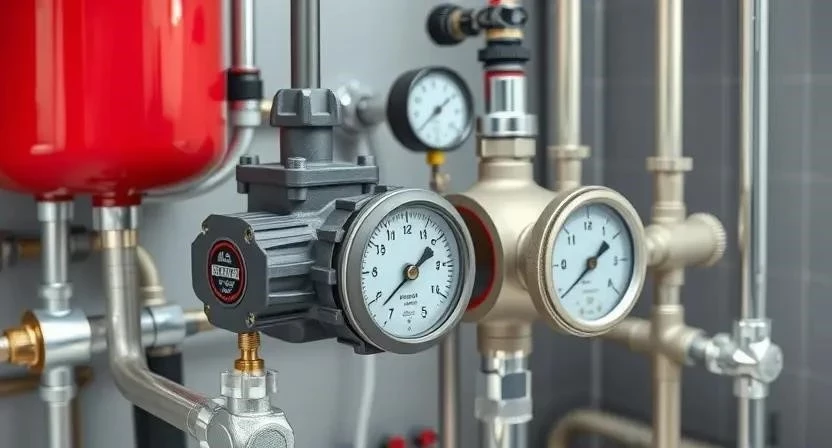

- Монтаж циркуляционного насоса и расширительного бака (3 часа). Подключаю оборудование согласно схеме гидравлической развязки.
- Подключение выходов на каждую ветку отопления (4 часа). Обжимаю трубы, идущие к радиаторам или теплому полу.
- Установка расходомеров и балансировочных клапанов (2 часа). Монтирую устройства для точной настройки потока.
- Герметизация всех соединений (2 часа). Проверяю затяжку всех гаек и качество обжима.
- Промывка системы от шлама (2 часа). Запускаю воду под давлением, чтобы вымыть строительную пыль и стружку.
- Первичный запуск и удаление воздуха (2 часа). С помощью воздухоотводчиков выгоняю пробки из каждой ветки.
- Опрессовка системы под давлением (3 часа). Поднимаю давление выше рабочего в 1.5 раза на несколько часов.
- Финальная настройка балансировки потоков (2 часа). Регулирую расходомеры так, чтобы дальние комнаты грели так же, как ближние.
Пример из опыта: Однажды я забыл проверить плоскость стены перед установкой шкафа. В итоге он встал с перекосом, и дверца постоянно открывалась сама. Пришлось переделывать крепления, потратив лишние три часа.
Важные технические нюансы
Температурный режим сильно влияет на пластик. При слишком низких температурах трубы становятся хрупкими, поэтому монтаж в неотапливаемом помещении зимой опасен. Влажность воздуха не критична для металла, но может вызвать коррозию незащищенных участков стали. Герметики сохнут разное время: анаэробный клей схватывается за пару часов, а силикон может требовать суток. Я всегда проверяю совместимость материалов — нельзя использовать резиновые прокладки с агрессивными химическими теплоносителями.
Типичные ошибки новичков
Многие пытаются сэкономить и не ставят фильтр грубой очистки. В итоге через месяц насос начинает шуметь и выходит из строя из-за песка и окалины. Еще одна беда — перетяжка резьбовых соединений. Я сам так обжегся на первом объекте, когда лопнула латунная гайка из-за излишнего усердия с ключом. Теперь затягиваю строго по инструкции, без фанатизма.
Пример из опыта: Заметил, что без правильной балансировки первый радиатор от коллектора забирает всё тепло, а последний остается едва теплым. Пришлось перенастраивать расходомеры, ограничивая поток на ближних ветках.
Чтобы избежать проблем, следуйте этим правилам:
- Никогда не используйте сантехнический лен там, где требуются специализированные уплотнители.
- Не забудьте про установку воздухоотводчиков в верхних точках системы.
- Всегда делайте опрессовку до того, как зальете полы стяжкой.
- Используйте только сертифицированные пресс-фитинги.
- Соблюдайте радиусы изгиба труб, чтобы не пережать поток.
- Маркируйте каждую ветку (например, «Спальня», «Кухня»), чтобы не запутаться.
- Проверяйте давление в расширительном баке перед запуском.
Расчет стоимости и экономия
Цена монтажа зависит от количества веток и выбора материалов. Я подготовил сравнительную таблицу, чтобы была видна разница между самостоятельной работой и наймом профи.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 18 000 | 18 000 | 0 |
| Аренда инструмента | 3 000 | 0 (свой) | -3 000 |
| Работа по монтажу | 0 | 12 000 | 12 000 |
| Пусконаладка | 0 | 3 000 | 3 000 |
| 21 000 | 33 000 | 12 000 |
| Сегмент | Бюджетный | Средний | Премиум |
|---|---|---|---|
| Материал коллектора | Полимер/Нержавейка | Латунь | Брендовая латунь (европейская) |
| Тип труб | Металлопластик | PEX/PERT | Сшитый полиэтилен (высокий класс) |
| Стоимость узла | ~6 000 руб. | ~12 000 руб. | ~25 000+ руб. |
Эксплуатация после завершения
После запуска систему нужно внимательно мониторить в первый месяц. Я рекомендую проверять давление в расширительном баке раз в сезон. Фильтр-грязевик чищу обязательно перед каждым отопительным периодом, чтобы убрать накопившийся шлам. Полноценная эксплуатация на максимальных температурах возможна только после того, как система отработает неделю в тестовом режиме без падения давления.
Сравнение вариантов разводки
Лучевая разводка гораздо удобнее тройниковой, так как позволяет управлять каждой комнатой отдельно. В тройниковой системе при поломке одной трубы приходится перекрывать весь дом. Я предпочитаю латунные коллекторы из-за их долговечности и устойчивости к коррозии.
Пример из опыта: Пробовал ставить полимерные распределители в гараже, но для жилого дома выбираю только металл. Он надежнее держит давление при гидроударах и не деформируется со временем.
- Латунь: высокая прочность, долгий срок службы, высокая цена.
- Нержавейка: идеальна для агрессивных сред, средняя цена.
- Полимеры: дешево, легко монтировать, но низкая надежность.
- Лучевая схема: гибкость управления, больше труб, высокая стоимость.
- Тройниковая схема: меньше материалов, сложно балансировать, риск общего отключения.
- С пресс-фитингами: максимальная герметичность, нужен инструмент.
- С обжимными гайками: легко менять, риск протечек со временем.
Часто задаваемые вопросы (FAQ)
Можно ли ставить коллектор в ванной?
Да, можно, но только в специальном влагостойком шкафу. Важно обеспечить вентиляцию, чтобы внутри не скапливался конденсат.
Какой диаметр трубы выбрать для магистрали?
Обычно используют 20-25 мм для ввода и 16 мм для веток к радиаторам. Это обеспечивает оптимальный поток без лишнего шума.
Нужна ли гидрострелка в частном доме?
Она нужна, если у вас несколько разных контуров (например, радиаторы и теплый пол) с разными насосами. Это разделяет потоки и защищает котел.
Как часто нужно чистить фильтр-грязевик?
Раз в год, желательно перед началом отопительного сезона. Если система новая, в первый год можно чистить чаще.
Что делать, если один радиатор греет хуже других?
Нужно отрегулировать расходомер на соответствующей ветке коллектора, увеличив подачу теплоносителя в этот контур.
Можно ли использовать пластиковые коллекторы?
Для временных построек или гаражей — да. В жилом доме я рекомендую только металл из-за температурных расширений пластика.
Как проверить систему на утечки без компрессора?
Заполните систему водой и закройте все краны. Если манометр показывает падение давления в течение суток — где-то есть микроутечка.
Чем отличается подающий коллектор от обратного?
Подающий распределяет горячую воду от котла по веткам (обычно имеет расходомеры), а обратный собирает остывшую воду и возвращает её обратно в котел.
Меры безопасности
При работе с инструментом обязательно надевайте защитные очки — обрезки труб или стружка могут попасть в глаза. При сверлении стен используйте респиратор, чтобы не вдыхать бетонную пыль. Помните об электробезопасности: перед тем как сверлить стены под шкаф, обесточьте линию в этой зоне. Никогда не превышайте максимально допустимое давление при опрессовке, указанное в паспорте коллектора, чтобы не разорвать уплотнительные кольца.
