Монтаж отопления в частном доме начинается с выбора способа распределения теплоносителя. Коллекторная система отопления с газовым котлом считается одним из самых надежных решений, хотя стоимость материалов для нее оказывается на 20-30% выше, чем при классической тройниковой разводке. Сборка такого узла требует точности в расчетах, чтобы избежать завоздушивания или падения давления в дальних комнатах. Правильно настроенная гидравлика позволяет добиться равномерного прогрева всех помещений без перегрева первой комнаты в цепи.
Принцип работы лучевой разводки
Лучевая схема представляет собой своего рода «звезду», где от центрального распределительного узла к каждому радиатору или контуру теплого пола идет отдельная пара труб (подача и обратка). Газовый котел нагревает воду, которая поступает в коллектор, а затем разделяется на независимые потоки. Это исключает зависимость одного радиатора от другого. Если в одной комнате перекрыть кран, остальные приборы продолжат работать в штатном режиме. В состав системы обязательно входят циркуляционный насос, расширительный бак для компенсации давления и манометр для контроля состояния сети.
Разновидности оборудования и материалов
Коллекторы делятся на ручные, где балансировка происходит простыми вентилями, и автоматические, оснащенные сервоприводами и термостатами для каждой комнаты. Выбор труб критически важен: чаще всего используют сшитый полиэтилен (PEX) или металлопластик. Сшитый полиэтилен идеален для укладки в стяжку, так как не имеет стыков на всем протяжении луча. Металлопластик чаще применяют для открытой разводки или в технических помещениях.
Ниже приведена детальная классификация используемых компонентов:
| Тип компонента | Материал/Вид | Особенность | Применение |
|---|---|---|---|
| Коллектор | Латунь | Высокая коррозийная стойкость | Основной узел системы |
| Коллектор | Нержавеющая сталь | Максимальная прочность | Промышленные или крупные объекты |
| Трубы | Сшитый полиэтилен (PEX) | Отсутствие диффузии кислорода | Теплый пол, скрытая разводка |
| Трубы | Металлопластик | Жесткость конструкции | Открытый монтаж, обвязка котла |
| Трубы | Медь | Премиальный сегмент, долговечность | Дизайнерские системы, премиум-дома |
Технические параметры системы
Рабочее давление в стандартном частном доме обычно поддерживается в пределах 1.5–2 бар, однако сам корпус коллектора должен выдерживать до 10 бар. Максимальная температура теплоносителя для газовых котлов достигает 95°C, но для систем с теплыми полами она ограничивается 45-55°C через смесительный узел. Класс герметичности оборудования должен быть максимальным, чтобы избежать микропротечек в местах соединений. Экологичность материалов подтверждается сертификатами, так как теплоноситель контактирует с внутренними стенками труб десятилетиями.
| Характеристика | Значение | Что означает для владельца |
|---|---|---|
| Рабочее давление | до 10 бар | Запас прочности при гидроударах |
| Температура теплоносителя | до 95°C | Возможность работы в сильные морозы |
| Материал корпуса | Никелированная латунь | Защита от окисления и налета |
| Класс герметичности | А (полная) | Отсутствие капель и запотевания узлов |
| Срок службы труб PEX | 50+ лет | Не нужно вскрывать полы через 10 лет |
Сферы применения и совместимость
Такая схема оптимальна для частных коттеджей и загородных домов площадью от 60 до 300 м². В квартирах с автономным отоплением лучевая разводка позволяет гибко управлять климатом в каждой комнате. Ограничений по площади практически нет, но при очень больших объектах (от 500 м²) ставят несколько распределительных узлов на разных этажах. Система совместимостей с газовыми котлами полная: будь то настенный конденсационный вариант или напольный чугунный котел. Главное — правильно подобрать мощность насоса, чтобы он «протолкнул» воду через все лучи.
Технология монтажа системы

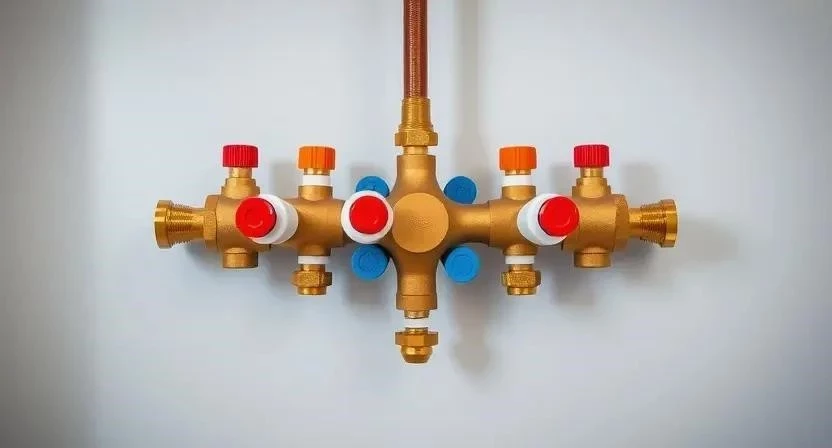

Я всегда начинаю с тщательной разметки мест установки радиаторов и трасс прохождения труб. Сначала монтируется газовый котел согласно инструкции производителя, затем формируется обвязка с установкой расширительного бака и группы безопасности. Распределительный узел (коллектор) крепится к стене на специальный кронштейн в техническом помещении или котельной.
Необходимые материалы:
- Газовый котел с циркуляционным насосом
- Распределительный коллектор (по количеству зон)
- Труба PEX или металлопластик (расчетный метраж + 10% запас)
- Фитинги (пресс-соединения, угольники)
- Изоляционный утеплитель для труб (вспененный полиэтилен)
- Крепежные хомуты и дюбели
- Запорная арматура (шаровые краны)
- Герметик и фум-лента для резьбовых соединений
Инструменты для работы:
- Труборез (для чистого среза)
- Пресс-клещи или электрический пресс
- Уровень пузырьковый или лазерный
- Перфоратор для крепления оборудования
- Разводной ключ и набор рожковых ключей
- Струбцины для фиксации труб
- Опрессовщик (для проверки системы)
Порядок выполнения работ:
- Установка и подключение газового котла (3-5 часов).
- Монтаж коллекторного узла на стену с соблюдением уровня (2 часа).
- Прокладка лучей от коллектора к радиаторам в штробах или гофре (1-3 дня).
- Фиксация труб хомутами с шагом 60-80 см (4-6 часов).
- Подключение труб к коллектору с помощью пресс-фитингов (3-5 часов).
- Монтаж радиаторов и их соединение с лучами (1-2 дня).
- Установка автоматики и термостатов в комнатах (4 часа).
- Заполнение системы теплоносителем и удаление воздуха (3 часа).
- Опрессовка системы давлением 6 бар на 24 часа (1 сутки).
- Финальная балансировка потоков на коллекторе (2 часа).
Важный нюанс: при прокладке труб в стяжке обязательно используйте гофру или теплоизоляцию. Это предотвратит трение трубы о бетон при тепловом расширении. Я однажды столкнулся с тем, что монтажники проложили PEX без гофры — через два сезона труба просто перетерлась о бетон, и пришлось вскрывать пол в гостиной.
Меры безопасности:
Работайте в защитных очках при резке труб и перчатках. При заполнении системы следите за давлением на манометре, чтобы не допустить разрыва соединений. Перед запуском газового котла убедитесь, что помещение проветривается, а все электрические подключения заземлены.
Расчет мощности и материалов
Для определения мощности котла я использую упрощенную формулу: 1 кВт на каждые 10 м² площади при стандартной высоте потолков 2.7 м и среднем утеплении стен. Длина труб считается индивидуально для каждого луча: расстояние от коллектора до радиатора умножается на два, плюс добавляется 0.5-1 метр на изгибы и подключения.
| Статья расходов (дом 100 м²) | Кол-во/Объем | Средняя цена за ед. | |
|---|---|---|---|
| Коллектор на 6 зон | 1 шт. | 15 000 руб. | 15 000 руб. |
| Труба PEX 16мм | 250 м | 80 руб./м | 20 000 руб. |
| Фитинги и расходники | комплект | 10 000 руб. | 10 000 руб. |
| Работа мастера | услуга | 40 000 руб. | 40 000 руб. |
| Газовый котел (средний) | 1 шт. | 55 000 руб. | 55 000 руб. |
Обзор производителей
На рынке представлены бренды разных сегментов. Премиум-класс (например, Rehau или Uponor) предлагает идеальную геометрию труб и пожизненную гарантию при монтаже сертифицированным специалистом. Средний сегмент (Stout, Valtec) обеспечивает отличное соотношение цены и качества, их оборудование легко найти в любом строительном магазине. Бюджетные китайские бренды подходят для дач, но я не рекомендую их ставить в основной дом из-за риска неплотного прилегания уплотнительных колец в коллекторах.
Преимущества и недостатки лучевой схемы
Я считаю эту систему эталоном комфорта, но она подходит не всем из-за бюджета.
Плюсы системы:
- Индивидуальная настройка температуры в каждой комнате.
- Полное отсутствие соединений труб внутри пола или стен.
- Высокая надежность: поломка одного луча не отключает весь дом.
- Простота балансировки потоков через коллектор.
- Легкая замена поврежденного участка трубы без демонтажа всей сети.
- Возможность легкого добавления новых радиаторов.
- Эстетичный вид узла управления.
Минусы системы:
- Значительно больший расход труб по сравнению с тройниковой схемой.
- Высокая стоимость комплектующих (коллекторы, много фитингов).
- Сложность проектирования для новичков.
- Необходимость выделять отдельное место под распределительный узел.
- Повышенное гидравлическое сопротивление при очень длинных лучах.
Сравнение с альтернативными разводками
Часто владельцы колеблются между лучевой и традиционной двухтрубной системой. В двухтрубной схеме одна магистраль проходит через все радиаторы, что экономит до 40% труб, но создает проблему с балансировкой: первый радиатор всегда горячее последнего.
| Параметр | Коллекторная (лучевая) | Двухтрубная | Однотрубная |
|---|---|---|---|
| Стоимость материалов | Высокая | Средняя | Низкая |
| Сложность монтажа | Средняя | Высокая (балансировка) | Низкая |
| Эффективность обогрева | Максимальная | Высокая | Средняя |
| Надежность (стыки) | Высокая (нет стыков в полу) | Средняя | Средняя |
| Когда выбирать | Для комфорта и долговечности | Для экономии при высоком КПД | Для дач и простых построек |
Стоимость и рекомендации по покупке
Средний комплект оборудования для дома в 100 м² обходится в сумму от 40 до 80 тысяч рублей без учета самого котла. Цена зависит от количества зон (лучей) и диаметра труб. Я советую покупать всё оборудование одного бренда — так вы гарантированно получите совместимость фитингов и коллектора. Обязательно проверяйте наличие сертификатов соответствия и паспорта изделия. Лучше брать комплекты в специализированных инженерных магазинах, а не в гипермаркетах, так как там проще получить профессиональную консультацию по подбору насоса.
Опыт эксплуатации и отзывы
Многие владельцы отмечают, что возможность выключить отопление в одной комнате (например, в гостевой) существенно экономит газ. Монтажники подтверждают: такие системы почти никогда не требуют ремонта в первые 15-20 лет. Я заметил, что клиенты, сэкономившие на качественном коллекторе, часто сталкиваются с «закисанием» вентилей через 3-4 года эксплуатации.
Один мой знакомый решил сэкономить и поставил дешевый китайский насос. В итоге через месяц он начал издавать жуткий гул, который слышно было во всем доме. Пришлось менять его на Grundfos, и только тогда система заработала бесшумно. Также помните: использование металлопластика без армирования в теплых полах — это ошибка, трубы начинают «гулять», что может привести к трещинам в плитке.
Ответы на частые вопросы
Нужен ли расширительный бак, если он есть в котле?
Если объем системы большой, встроенного бака может не хватить. Я рекомендую ставить дополнительный бак на 8-12 литров для стабильности давления.
Как спустить воздух из системы?
Воздух выводится через автоматические воздухоотводчики на коллекторе и через краны Маевского на каждом радиаторе.
Можно ли менять количество радиаторов после монтажа?
Да, если в коллекторе остались свободные выходы. Если выходы заняты заглушками, просто замените заглушку на соответствующий фитинг и проложите новый луч.
Какую трубу выбрать: 16 мм или 20 мм?
Для стандартных радиаторов достаточно 16 мм. Для магистралей или очень длинных лучей (более 15 метров) лучше использовать 20 мм, чтобы не упал напор.
Что будет, если перепутать подачу и обратку на коллекторе?
Система будет работать, но балансировка станет некорректной, и вы не сможете правильно настроить температуру в комнате.
Нужна ли гидравлическая развязка?
Она необходима, если в доме установлены разные источники тепла (например, котел и электрокотел) или очень мощный насос, который может «передавить» внутренний насос котла.
Как часто нужно проверять давление в системе?
Раз в месяц. Если давление падает, значит, где-то есть микроутечка или срабатывает предохранительный клапан.
