Организация разводки труб в доме начинается с установки распределительного узла. Это сложная инженерная задача, которая требует предельной точности. В среднем монтаж одной группы занимает от 8 до 16 рабочих часов. Стоимость комплектующих зависит от количества выходов, но обычно начинается от 15 000 рублей. Понимание того, как работает принцип действия коллектора, позволяет избежать перекосов в давлении воды в разных комнатах. Правильный подход гарантирует комфорт в каждом уголке жилья.
Особенности системы перед стартом
Прежде чем хвататься за инструмент, нужно оценить сложность. Система требует базовых навыков работы с труборезами и пресс-инструментом. Я советую проводить эти работы строго на этапе черновых полов и стен. Так трубы скроются в стяжке, и эстетика не пострадает. Важно понимать, что любая ошибка в схеме на этом этапе обернется демонтажем готовой отделки.
Подбор необходимых материалов
Для надежной работы узла нужны качественные комплектующие. Я всегда выбираю проверенные бренды, чтобы не переделывать систему через два года. Количество фитингов напрямую зависит от числа веток (потребителей) в доме.

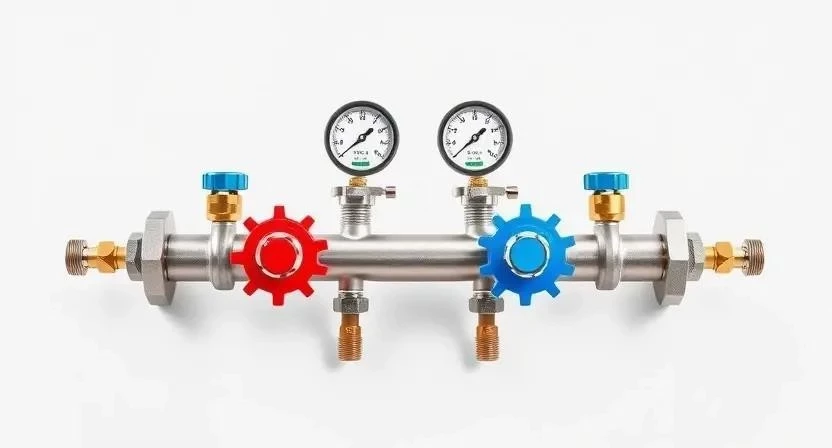

- Подающий коллектор (с расходомерами).
- Обратный коллектор.
- Трубы из сшитого полиэтилена (PEX) или металлопластика.
- Пресс-фитинги для соединения труб.
- Запорные краны (шаровые).
- Манометры для контроля давления.
- Автоматические воздухоотводчики.
- Крепежные хомуты и дюбели.
Материалы лучше покупать в специализированных инженерных магазинах, где можно подобрать всё в одном стиле и одного производителя для лучшей совместимости.
| Материал | Количество (на 5 выходов) | Расход на м2 (ориент.) | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Коллекторная группа | 1 комплект | — | 8 000 руб. | 8 000 руб. |
| Труба PEX 16мм | 100 метров | Зависит от площади | 60 руб./м | 6 000 руб. |
| Пресс-фитинги | 12 шт. | — | 250 руб. | 3 000 руб. |
| Запорные краны | 2 шт. | — | 800 руб. | 1 600 руб. |
| Манометры | 2 шт. | — | 1 200 руб. | 2 400 руб. |

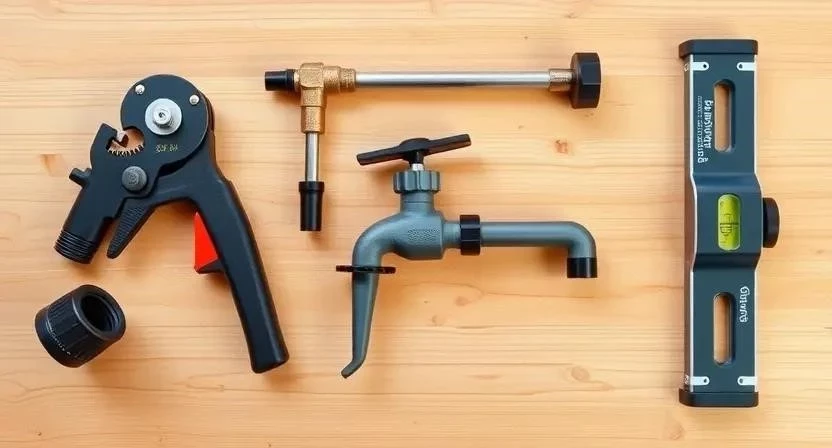

Инструментарий для монтажа
Без специального оборудования здесь не обойтись. Обычный разводной ключ не заменит пресс-клещи, если вы работаете с современными трубами. Дорогой пресс-инструмент я рекомендую брать в аренду — это выйдет дешевле, чем покупать его ради одного объекта.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена аренды/покупки |
|---|---|---|---|
| Пресс-клещи | Обжим фитингов | Обязательно | 500 руб./сут (аренда) |
| Труборез | Ровный срез трубы | Обязательно | 1 500 руб. |
| Уровень (пузырьковый) | Выравнивание шкафа | Обязательно | 800 руб. |
| Перфоратор | Крепление шкафа к стене | Обязательно | 3 000 руб. |
| Набор рожковых ключей | Затяжка гаек | Обязательно | 1 200 руб. |
Организация пространства в помещении

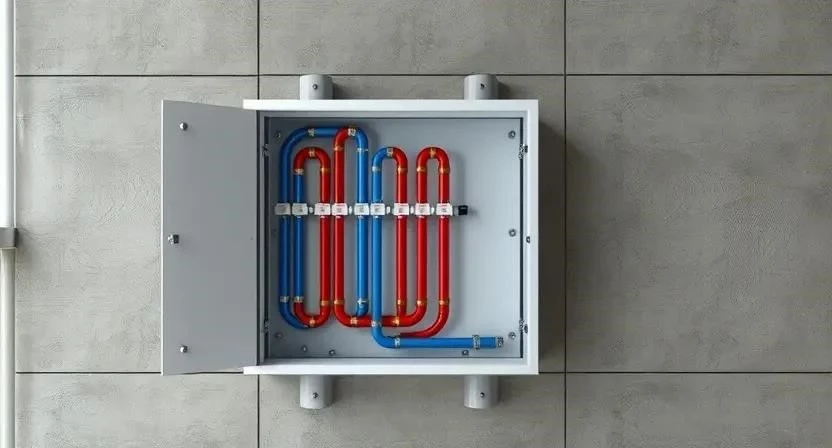

Место под узел выбирают так, чтобы до него был легкий доступ. Обычно это технический шкаф в коридоре или отдельная котельная. Я освобождаю всё пространство вокруг, чтобы не спотыкаться об обломки плитки или мешки с цементом. Окружающие поверхности застилаю пленкой, а строительный мусор выношу сразу, чтобы пыль не попала в открытые трубы.
Подготовка поверхности к установке
Стены в месте монтажа должны быть чистыми. Сначала я удаляю весь строительный мусор и пыль. Затем размечаю точки крепления коллекторного шкафа, используя уровень. Если стена сильно кривая, её нужно выровнять, иначе шкаф будет перекошен, и трубы пойдут «волной». В некоторых случаях я наношу грунтовку, чтобы стена не пылила при сверлении отверстий под дюбели.
Технология установки по шагам
Работа требует последовательности. Я всегда следую четкому плану, чтобы не забыть поставить фильтр или манометр до того, как залью всё бетоном.
- Установка и крепление шкафа (2 часа). Прикладываю шкаф к разметке, проверяю уровень и фиксирую дюбелями.
- Монтаж подводящих магистралей (3 часа). Прокладываю основные трубы от котла к шкафу.
- Установка коллекторов (2 часа). Закрепляю подающий и обратный коллекторы внутри шкафа.
- Подключение арматуры и фильтров (2 часа). Устанавливаю краны и фильтры грубой очистки на входе.
- Монтаж манометров и воздухоотводчиков (1 час). Закручиваю приборы контроля давления и удаления воздуха.
- Подключение линий к потребителям (4 часа). Развожу трубы от выходов коллектора к радиаторам или теплым полам.
- Опрессовка системы (3 часа). Подаю давление выше рабочего, чтобы найти возможные утечки.
- Финальная затяжка (1 час). Подтягиваю все соединения после проверки герметичности.
Однажды я забыл проверить уровень шкафа, и в итоге трубы выходили под углом, что выглядело ужасно и затрудняло подключение фитингов. Теперь я трачу на этот этап лишние 15 минут, но сплю спокойно.
Меры безопасности: При работе с перфоратором обязательно используйте защитные очки и респиратор. Если используете химические герметики, обеспечьте проветривание. Будьте осторожны с электроинструментом вблизи водяных труб — заземление обязательно.
Технические нюансы и требования

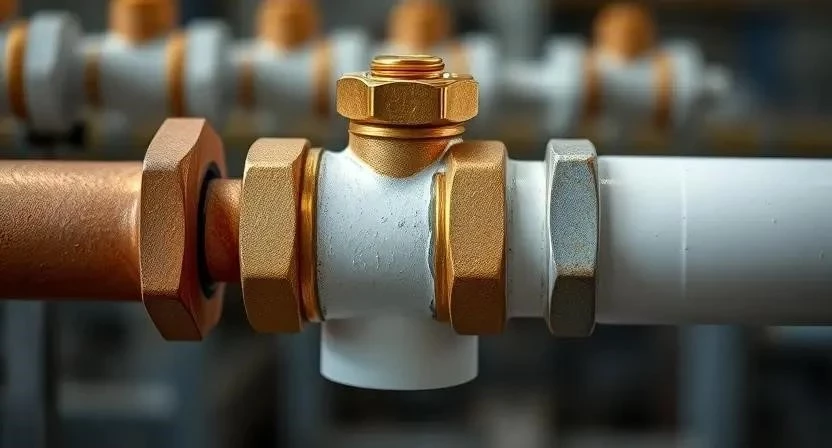

Температура в помещении при монтаже должна быть от +15 до +25 градусов. Если используете силиконовые или акриловые герметики, дайте им высохнуть минимум 24 часа. Я предостерегаю от прямого соединения меди и стали — это вызывает электрохимическую коррозию, поэтому ставьте диэлектрические вставки. Трубы должны иметь небольшой уклон в сторону воздухоотводчика, чтобы пузырьки воздуха не застревали в системе.
Типичные ошибки новичков
Самая частая проблема — неправильный диаметр труб. Если поставить слишком узкую трубу на длинную ветку, радиатор в конце комнаты будет холодным. Также часто забывают ставить фильтры, из-за чего расходомеры забиваются грязью за один сезон. Еще одна беда — перетяжка резьбовых соединений. Я видел, как новички затягивают гайки до хруста — в итоге резьба летит, и приходится всё переделывать.
Расчет затрат на монтаж
Стоимость зависит от нескольких факторов:
- Количество выходов (петель) в системе.
- Выбранный материал труб (PEX дешевле многослойных).
- Бренд запорной арматуры.
- Сложность разводки по комнатам.
- Стоимость работы мастера.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница (Экономия) |
|---|---|---|---|
| Оборудование и материалы | 15 000 | 15 000 | 0 |
| Аренда инструмента | 2 000 | 0 (у мастера свое) | -2 000 |
| Работа по монтажу | 0 | 12 000 | 12 000 |
| 17 000 | 27 000 | 10 000 |
Обслуживание после запуска
После завершения работ систему нельзя сразу нагружать на полную. Сначала удаляю весь воздух из системы через воздухоотводчики. В течение первого месяца я рекомендую раз в неделю проверять все соединения на предмет запотевания. Срок службы качественных коллекторов составляет 20-25 лет. Полноценная эксплуатация начинается после того, как система прошла цикл нагрева и остывания без падения давления.
Сравнение с другими методами разводки
Многие до сих пор используют тройниковую разводку. Я пробовал её в старом доме — регулировать температуру в дальних комнатах было почти невозможно. Коллекторная система в этом плане на голову выше.
- Точный баланс давления в каждой комнате.
- Возможность отключить одну ветку без остановки всего дома.
- Меньшее количество соединений в полу (надежность).
- Простота регулировки температуры.
- Высокая скорость монтажа при наличии опыта.
- Эстетичный вид в одном узле.
- Легкий доступ для обслуживания.
Что касается материалов, сшитый полиэтилен (PEX) более гибкий и долговечный, чем металлопластик, который со временем может давать усадку на фитингах.
Ответы на частые вопросы
В чем главное отличие коллектора от тройника? Коллектор работает как распределительный щит, подавая воду в каждую комнату отдельной трубой, а тройник просто делит поток, из-за чего давление в конце линии падает.
Можно ли установить коллектор в обычном шкафу? Можно, но лучше использовать специальный сантехнический шкаф с дверцами, которые встраиваются в стену — это экономит место.
Какой материал труб лучше для коллекторной группы? Я рекомендую сшитый полиэтилен. Он не подвержен коррозии и отлично держит давление.
Нужен ли насос для каждой ветки? Нет, обычно ставится один мощный циркуляционный насос на весь узел, а потоки регулируются расходомерами.
Как часто нужно проверять герметичность? Раз в год, перед началом отопительного сезона.
Что делать, если в системе появился воздух? Открыть автоматический воздухоотводчик на коллекторе или стравить воздух через кран Маевского на радиаторе.
Можно ли добавить новую ветку после установки? Да, если при покупке коллектора вы взяли модель с запасом выходов (например, на 8 выходов при 5 используемых).
