Монтаж системы отопления с использованием коллектора позволяет создать полностью управляемую сеть в доме. Такая задача требует точного расчета гидравлики и аккуратности при укладке труб. Сложность работ оценивается как средняя, однако стоимость материалов для среднего дома может составить от 60 000 до 150 000 рублей. Весь процесс занимает около 7-10 дней. Коллекторная разводка теплого пола и радиаторов: пошаговая инструкция поможет избежать протечек и перекосов в температуре комнат.
Подготовительные знания
Перед тем как приступать к закупкам, нужно оценить свои навыки в сантехнике. Если вы никогда не работали с пресс-фитингами, придется либо арендовать инструмент, либо пригласить специалиста. Оптимальный этап для монтажа — после возведения стен и перед заливкой чистовой стяжки пола. Я всегда проверяю проект на наличие «мертвых зон», где радиаторы могут не прогреться из-за слишком длинных трасс.
Перечень материалов
Для сборки системы потребуется качественный сшитый полиэтилен (PEX), так как он не боится перепадов температур и не подвержен коррозии. Я сам закупал трубы с запасом в 10%, потому что на изгибах и обрезках всегда уходит больше материала.
- Труба PEX 16 мм (для контуров пола и радиаторов)
- Труба PEX 20-25 мм (для магистралей от котла)

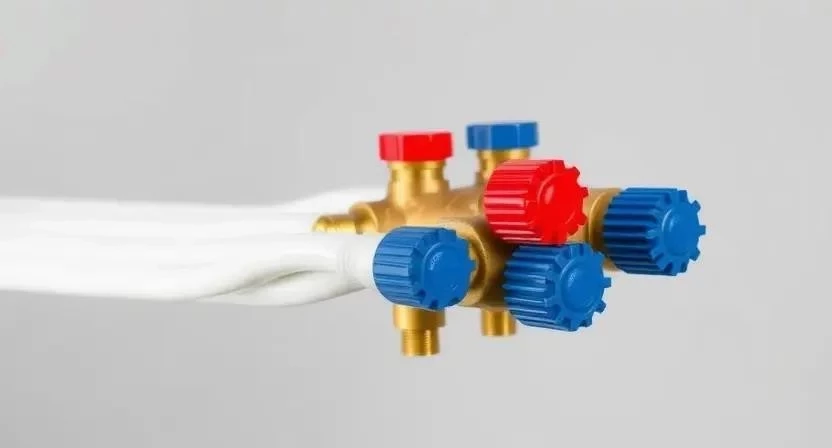

- Коллекторная группа с расходомерами (подача и обратка)
- Пресс-фитинги и соединители
- Теплоизоляция из вспененного полиэтилена
- Пластиковые крепления для труб (клипсы)
- Манометр для проверки давления
- Термостатический клапан
- Демпферная лента по периметру
- Запорная арматура (шаровые краны)
Ниже приведен примерный расчет материалов для площади 50 м².
| Материал | Количество | Расход на м² | Цена за ед. | |
|---|---|---|---|---|
| Труба PEX 16 | 300 м | 6 м / м² | 80 руб/м | 24 000 |
| Труба PEX 20 | 40 м | — | 110 руб/м | 4 400 |
| Коллектор (6 выходов) | 1 комплект | — | 12 000 руб | 12 000 |
| Фитинги (комплект) | 20 шт | — | 250 руб/шт | 5 000 |
| Изоляция | 50 м | 1 м / м² | 60 руб/м | 3 000 |

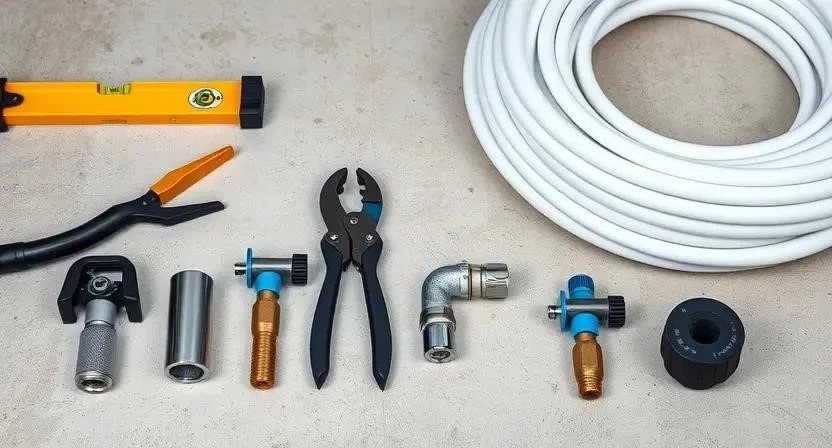

Рабочий инструмент
Инструментальный набор должен быть профессиональным, чтобы соединения были герметичными. Использование обычных пассатижей вместо кримпера приведет к протечкам под стяжкой, что обернется капитальным ремонтом всего пола.
- Перфоратор — для штробления стен и крепления шкафа
- Резак для труб — обеспечивает идеально ровный срез
- Расширитель — подготавливает конец трубы под фитинг
- Уровень — для установки коллектора строго по горизонту
- Разводной ключ — для затяжки резьбовых соединений
- Кримпер — обязателен для обжима пресс-фитингов
- Рулетка и маркер — для точной разметки трасс
- Струбцины — для фиксации труб при монтаже
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (аренда/покупка) |
|---|---|---|---|
| Кримпер | Обжим фитингов | Обязательно | 5 000 — 15 000 руб |
| Резак | Резка PEX | Обязательно | 1 200 руб |
| Перфоратор | Монтаж в бетоне | Обязательно | 4 000 — 8 000 руб |
| Уровень | Выравнивание | Обязательно | 1 500 руб |
| Расширитель | Подготовка трубы | Желательно | 2 000 руб |

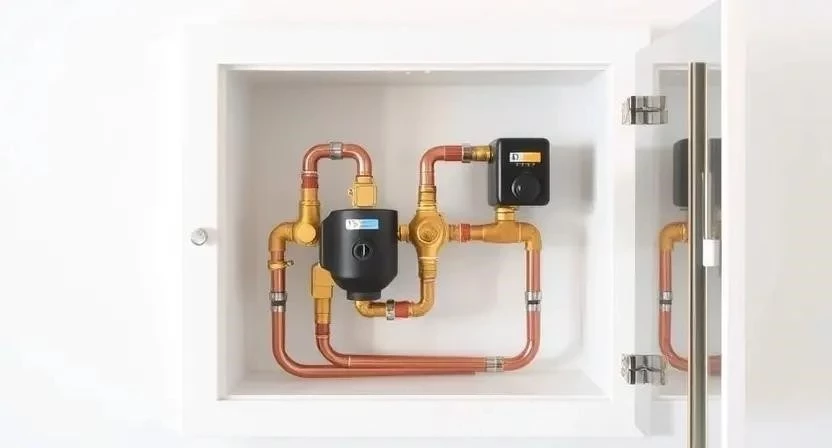

Организация пространства под узел
Правильный выбор места под коллекторный шкаф определяет удобство обслуживания системы. Обычно его ставят в коридоре или техническом помещении, чтобы расстояние до самого дальнего радиатора было минимальным. Сначала освобождаю пространство от строительного мусора, затем защищаю соседние стены пленкой. Важно предусмотреть легкий доступ к кранам, чтобы не пришлось ломать плитку при замене термостата.
Подготовка основания
Сначала нужно тщательно очистить пол от пыли и остатков бетона. Я рекомендую выровнять основание, если есть перепады более 1 см, иначе расход стяжки вырастет. Наношу грунтовку валиком в два слоя с интервалом 2 часа — второй слой перпендикулярно первому для лучшей адгезии. По всему периметру комнат обязательно клею демпферную ленту толщиной 10 мм. Она компенсирует тепловое расширение бетонной плиты и предотвратит появление трещин.
Порядок выполнения работ
Начинайте монтаж с четкого плана, чтобы не перепутать контуры разных комнат. Помню, как мучился с балансировкой радиаторов, пока не поставил качественные расходомеры на гребенку — теперь каждый поток регулируется за минуту.
- Разметка расположения коллектора и трасс (4 часа).
- Монтаж коллекторного шкафа с соблюдением уровня (3 часа).
- Установка гребенок и соединительных узлов (4 часа).
- Прокладка магистральных труб от котла к коллектору (8 часов).
- Укладка контуров теплого пола «улиткой» (16 часов).
- Подводка труб к точкам установки радиаторов (8 часов).
- Соединение всех труб с коллектором через пресс-фитинги (6 часов).
- Установка смесительного узла и циркуляционного насоса (4 часа).
- Опрессовка системы давлением выше рабочего в 1.5 раза (5 часов).
- Проверка всех соединений на герметичность (3 часа).
- Балансировка потоков с помощью расходомеров (4 часа).
- Финальный монтаж и закрытие коллекторного шкафа (2 часа).
| Этап работ | Время | Особенности |
|---|---|---|
| Разметка и шкаф | 7 ч | Строго по уровню |
| Прокладка PEX | 32 ч | Без резких перегибов |
| Сборка узла | 10 ч | Проверка уплотнителей |
| Тесты и запуск | 12 ч | Опрессовка 6 бар |
| Финиш | 2 ч | Маркировка контуров |
Технологические нюансы
Важно учитывать температурный режим: монтаж труб PEX лучше проводить при температуре от +5 до +30 градусов. Высокая влажность в помещении не критична, но перед заливкой стяжки пол должен быть сухим. Время высыхания стяжки составляет от 21 до 28 дней. В этот период нельзя включать отопление на полную мощность, иначе бетон потрескается. Своим опытом могу сказать: используйте только совместимые материалы, не смешивайте дешевый металлопластик с дорогим сшитым полиэтиленом в одном контуре.
Типичные ошибки новичков
Некоторые мастера экономят на материалах, что приводит к печальным последствиям. Я однажды забыл проложить демпферную ленту по периметру, и стяжка в одном углу треснула через месяц.
- Слишком длинные петли теплого пола (более 100-120 м), из-за чего вода в конце контура остывает.
- Отсутствие балансировки, когда ближние к коллектору радиаторы греют сильно, а дальние остаются холодными.
- Неправильный выбор диаметра трубы (например, 16 мм для магистрали на весь дом).
- Монтаж без предварительной опрессовки, когда протечка обнаруживается уже после заливки бетона.
- Слишком резкие изгибы трубы, приводящие к заломам и ограничению потока.
Расчет затрат
Рассчитаем затраты на систему для дома площадью 60 м². Основная экономия при самостоятельном монтаже идет за счет работы, которая в профессиональных бригадах стоит около 30-50% от стоимости материалов.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница/Экономия |
|---|---|---|---|
| Материалы | 70 000 | 75 000 (с наценкой) | -5 000 |
| Работа | 0 | 35 000 | 35 000 |
| Аренда инструмента | 3 000 | 0 (свой) | -3 000 |
| 73 000 | 110 000 | 37 000 |
Обслуживание системы
После запуска системы нужно регулярно проверять давление в расширительном баке. Раз в два года рекомендую проводить промывку контуров от шлама и воздушных пробок. Срок эксплуатации качественных труб PEX составляет до 50 лет. Технический осмотр стоит проводить ежегодно перед началом отопительного сезона, проверяя работу насоса и чистоту фильтров грубой очистки.
Сравнение с другими методами
Существуют и другие варианты разводки, но лучевая (коллекторная) считается самой надежной. В отличие от однотрубной системы, здесь нет проблемы «холодных радиаторов» в конце линии. Двухтрубная тройниковая разводка дешевле по материалам, но сложнее в балансировке. Плюсом коллектора является возможность отключить одну комнату, не останавливая отопление во всем доме.
Ответы на частые вопросы
Какое расстояние между трубами теплого пола? Обычно делают шаг 150-200 мм. В зонах у окон или в ванной шаг уменьшают до 100 мм для большего тепла.
Можно ли использовать одну гребенку для пола и радиаторов? Да, но только при наличии смесительного узла, так как радиаторы требуют температуры 60-70°C, а теплый пол — не более 35-45°C.
Какой диаметр трубы выбрать для магистрали? Для подачи от котла к коллектору оптимально 20 или 25 мм, для конечных точек — 16 мм.
Нужен ли отдельный насос для теплого пола? Да, отдельный циркуляционный насос в смесительном узле необходим для правильного перемешивания горячей воды из котла с остывшей водой из пола.
Что делать, если один радиатор греет хуже других? Нужно отрегулировать вентиль на соответствующем выходе коллектора, увеличив подачу в этот контур.
Как рассчитать длину петли? Площадь комнаты делится на шаг укладки с учетом разворотов и подвода к коллектору.
Чем отличается сшитый полиэтилен от металлопластика? PEX более эластичен, не имеет металлического слоя, который может корродировать, и лучше переносит циклы нагрева-охлаждения.
Меры безопасности
При работе используйте защитные перчатки и очки, особенно при резке труб и сверлении стен. Если используете химические очистители или герметики, обеспечьте постоянное проветривание помещения. Соблюдайте электробезопасность при подключении циркуляционного насоса — используйте заземление и УЗО. Никогда не превышайте максимально допустимое давление при опрессовке, указанное в паспорте труб, чтобы избежать разрыва соединений.
