Монтаж системы отопления в частном доме требует точного расчета и соблюдения технологии. В среднем стоимость материалов для дома площадью 100 м² составляет от 70 000 до 120 000 рублей, а весь процесс занимает около 10–14 дней. Правильно спроектированная лучевая разводка отопления позволяет избежать проблем с перегревом одних комнат и недогревом других. Это надежное решение для современного жилья.
Особенности подготовки к проекту
Перед началом работ я всегда оцениваю уровень сложности. Для реализации этой схемы потребуются базовые навыки работы с инструментом и понимание принципов гидравлики. Без опыта в сантехнике лучше пригласить консультанта на этап разметки. Время выполнения зависит от площади: в небольшом коттедже управиться можно за неделю, в большом — до трех недель. Оптимальный момент для монтажа — стадия черновых работ, когда стены еще не зафинишены, а стяжка пола не залита.
Выбор материалов для системы
Основой системы служат трубы и распределительный узел. Я рекомендую использовать сшитый полиэтилен (PEX), так как он не имеет промежуточных соединений в полу, что исключает риск протечек. Для обвязки котла подойдет полипропилен. Важно подобрать качественный коллектор с расходомерами для точной настройки каждой ветки.
- Трубы из сшитого полиэтилена (PEX) — для лучей.
- Полипропиленовые трубы — для магистралей.

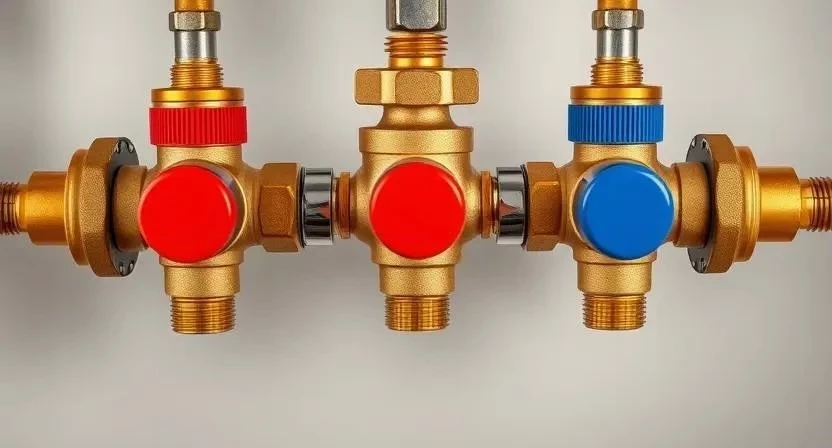

- Распределительный коллектор (подающий и обратный).
- Набор фитингов (угольники, тройники, муфты).
- Теплоизоляция из вспененного полиэтилена.
- Сантехнический шкаф для размещения узла.
- Радиаторы или конвекторы.
- Запорные краны и фильтры грубой очистки.
Расход труб рассчитывается по формуле: (расстояние от коллектора до радиатора × 2 + 1 метр запаса) × количество радиаторов.
| Наименование | Ед. изм. | Средний расход (на 100м²) | Примерная цена |
|---|---|---|---|
| Труба PEX 16мм | пог. м | 120-150 | 110 руб/м |
| Коллектор на 6 выходов | шт | 1 комплект | 8 500 руб |
| Теплоизоляция | пог. м | 120 | 40 руб/м |
| Фитинги (комплект) | шт | 30-40 | 250 руб/шт |
| Сантехнический шкаф | шт | 1 | 4 000 руб |

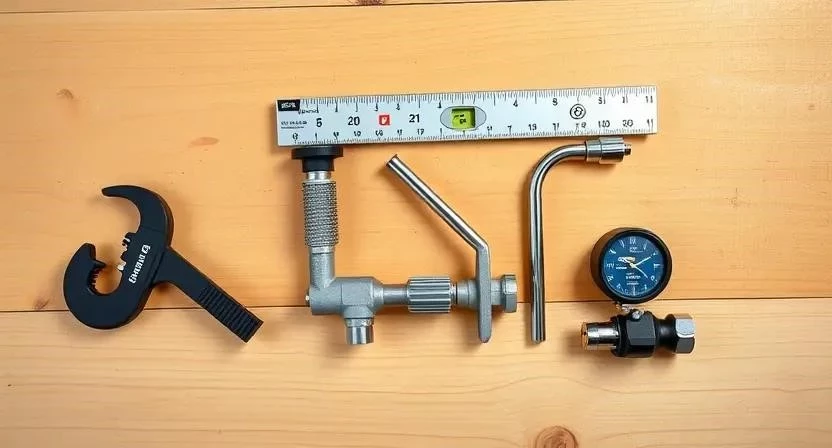

Инструментарий для монтажа
Для работы с PEX-трубами обязателен пресс-инструмент. Покупать дорогой пресс-клещи для одного дома невыгодно, поэтому я часто советую брать их в аренду. Остальной ручной инструмент должен быть качественным, чтобы не сорвать грани гаек.
- Пресс-клещи — для обжима фитингов.
- Труборез — для ровного среза трубы.
- Строительный уровень — проверка горизонтали радиаторов.
- Перфоратор — штробление стен и отверстия.
- Разводной ключ — затяжка соединений.
- Рулетка и маркер — разметка трасс.
- Отвертки и пассатижи — общие монтажные работы.
| Инструмент | Функция | Способ получения |
|---|---|---|
| Пресс-клещи | Герметизация соединений PEX | Аренда |
| Труборез | Чистый рез трубы без заусенцев | Покупка |
| Перфоратор | Создание каналов в стенах | Покупка/Аренда |
| Уровень | Выравнивание радиаторов | Покупка |
| Разводной ключ | Монтаж резьбовых соединений | Покупка |
Подготовка помещения к работам
Первым делом очищаю пространство от строительного мусора. Стены и пол, которые не будут затрагиваться, закрываю защитной пленкой. На этом этапе я наношу разметку трасс: отмечаю точки выхода труб к каждому радиатору и место установки коллекторного шкафа. Лишний мусор выношу сразу, чтобы он не мешал прокладке труб в стяжке.
Работа с поверхностями
Если трубы идут по стенам, выполняю штробление. Глубина штробы должна быть на 5-10 мм больше диаметра трубы с учетом изоляции. Для пола готовлю основание под стяжку: убираю наплывы бетона, выравниваю поверхность. Обязательно обрабатываю стены грунтовкой глубокого проникновения. Это нужно, чтобы штукатурка после заделки штроб не отслоилась из-за разницы в адгезии.
Пошаговый процесс монтажа
Соблюдение последовательности действий гарантирует отсутствие ошибок. Я всегда начинаю с самого сложного узла, чтобы потом просто «раскидать» лучи.
- Установка коллекторного узла (4 часа). Монтирую шкаф, устанавливаю подающий и обратный коллекторы, подключаю их к котлу.
- Разметка точек (3 часа). Точно определяю места установки радиаторов, учитывая мебель и окна.

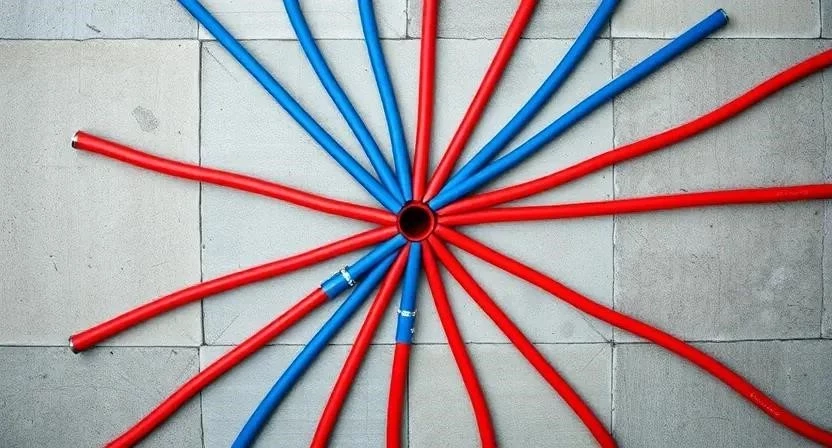

- Прокладка труб (12 часов). Раскатываю PEX-трубы от коллектора к каждой точке.
- Изоляция (6 часов). Надеваю на трубы утеплитель, чтобы теплоноситель не грел бетон стяжки.
- Крепление (5 часов). Фиксирую трубы к основанию с помощью пластиковых клипс или стяжек.
- Подключение радиаторов (8 часов). Устанавливаю приборы, соединяю их с лучами через фитинги.
- Опрессовка (4 часа). Закачиваю в систему воздух или воду под давлением 6-10 бар для проверки герметичности.
- Заполнение (3 часа). Заливаю теплоноситель, медленно открывая краны.
- Пусконаладка (2 часа). Запускаю котел, удаляю воздух через краны Маевского.
- Балансировка (4 часа). Регулирую потоки на коллекторе, чтобы все комнаты прогрелись равномерно.
Я однажды забыл закрепить трубу в одном месте, и она всплыла при заливке стяжки — пришлось переделывать весь участок. Теперь фиксирую каждую трубу каждые 50 см.
| Этап | Время | Особенности |
|---|---|---|
| Монтаж узла | 4 ч | Проверка герметичности обвязки |
| Прокладка лучей | 12 ч | Избегать резких перегибов трубы |
| Опрессовка | 4 ч | Выдержка под давлением 24 часа |
| Балансировка | 4 ч | Использование расходомеров |
| Заполнение | 3 ч | Постепенный выпуск воздуха |
Технические нюансы и правила
При заливке стяжки важно следить за температурой. Нельзя запускать отопление сразу после заливки бетона — нужно выждать минимум 28 дней. Я всегда проверяю совместимость материалов: PEX-трубы отлично работают с пресс-фитингами, но требуют строгого соблюдения радиуса изгиба, чтобы не пережать сечение. Трубы должны иметь минимальный уклон в сторону радиатора для облегчения спуска воздуха.
Я всегда проверяю совместимость PEX и полипропилена через специальные переходники, чтобы избежать протечек на стыках разных материалов.
Типичные ошибки новичков
Многие пытаются сэкономить на диаметре труб, выбирая слишком узкие, из-за чего система работает шумно и неэффективно. Отсутствие теплоизоляции приводит к тому, что тепло уходит в пол, а не в радиатор.
- Игнорирование опрессовки перед заливкой стяжки.
- Слишком сильный изгиб трубы (залом), ограничивающий поток.
- Неправильный расчет длины петли (слишком длинные ветки теряют давление).
- Забытые краны Маевского на радиаторах.
- Использование дешевых фитингов из неизвестных брендов.
Я видел, как новички экономят на теплоизоляции, а потом удивляются, почему пол греется, а радиаторы — нет. Это классическая ошибка.
Расчет стоимости и экономия
Самостоятельный монтаж позволяет сэкономить на оплате услуг бригады, которая обычно берет от 30% до 50% от стоимости материалов.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 90 000 | 90 000 | 0 |
| Работа | 0 | 45 000 | 45 000 |
| Аренда инструмента | 3 000 | 0 (входит в работу) | -3 000 |
| 93 000 | 135 000 | 42 000 |
Эксплуатация и уход
После запуска системы раз в год проверяйте давление в расширительном баке. Коллекторы требуют осмотра на предмет протечек в местах соединений. Срок службы PEX-труб в стяжке составляет до 50 лет при соблюдении температурного режима. Рекомендую раз в два года проводить промывку системы от шлама.
Сравнение с альтернативами
Тройниковая разводка проще в монтаже и требует меньше труб, но имеет огромный минус — невозможность точной балансировки. Если в одной комнате станет холодно, придется настраивать всю систему. Лучевая схема позволяет перекрыть одну ветку (например, при ремонте в одной комнате), не отключая отопление во всем доме. Выбирайте лучевую схему для частных домов и тройниковую — для простых дачных построек.
Меры безопасности
При работе с перфоратором обязательно используйте защитные очки и респиратор, чтобы бетонная пыль не попала в легкие. При монтаже в стяжке следите, чтобы трубы не пересекались с электрическим кабелем. Работа с химией (герметики, припои) требует проветривания помещения. Никогда не превышайте максимально допустимое давление при опрессовке, указанное в паспорте труб.
Ответы на частые вопросы
Можно ли использовать полипропилен в лучевой разводке?
Можно, но это потребует множества соединений в полу, что повышает риск протечки. Лучше использовать PEX.
Что делать, если одна ветка вышла из строя?
Благодаря коллектору вы просто перекрываете один кран этой ветки, а остальной дом продолжает греться.
Как рассчитать количество выходов на коллекторе?
Количество выходов равно количеству радиаторов или зон обогрева (например, 5 радиаторов + 2 зоны теплого пола = коллектор на 7 выходов).
Нужен ли отдельный насос для каждой ветки?
Нет, одного общего циркуляционного насоса достаточно, если расчет диаметра труб выполнен верно.
Влияет ли лучевая разводка на расход теплоносителя?
Общий объем теплоносителя увеличивается из-за большего метража труб, но это не влияет на счета за газ или электричество.
Где лучше всего разместить коллекторный шкаф?
В центре дома, чтобы длины лучей до самых дальних радиаторов были примерно одинаковыми.
Можно ли совместить лучевую разводку с теплым полом?
Да, это идеальное сочетание. Теплый пол просто становится еще одной веткой на коллекторе.
Какая максимальная длина одной ветки допустима?
Обычно до 20-25 метров. При большей длине может возникнуть проблема с циркуляцией и падением температуры.
