Правильный расчет площади сечения труб коллекторного узла определяет эффективность работы всей системы отопления. Ошибка в подборе диаметра приводит к шуму в трубах и недогреву дальних комнат. Переделка узла после запуска обходится в 20 000–50 000 рублей из-за необходимости демонтажа отделки. Понимание того, как рассчитать площадь сечения труб для коллектора, позволяет избежать лишних трат и обеспечить комфорт в доме. Разберем этот процесс по шагам.
Факторы подбора сечения
Размер трубы напрямую зависит от того, какой объем теплоносителя должен пройти через нее за единицу времени. Здесь работает простая связь: чем больше расход воды, тем больше должно быть сечение, чтобы сохранить допустимую скорость потока. Если труба будет слишком узкой, скорость жидкости вырастет, что создаст сильное гидравлическое сопротивление и шум.
Материал трубы играет критическую роль. Я часто замечаю, как новички путают наружный диаметр с внутренним. Например, полипропиленовая труба с наружным диаметром 25 мм имеет гораздо меньший внутренний просвет, чем медная труба того же размера, из-за толстых стенок. Это существенно снижает пропускную способность магистрали.
Методика расчета площади сечения
Для вычисления используется стандартная формула площади круга. Чтобы найти внутреннее сечение, нужно возвести внутренний радиус в квадрат и умножить на число Пи (3,14), либо использовать формулу через диаметр: S = (π * d²) / 4.
Алгоритм действий выглядит так:
- Определяем наружный диаметр трубы по маркировке.
- Вычитаем толщину стенок с обеих сторон, чтобы получить внутренний диаметр (d).
- Возводим полученное значение в квадрат.
- Умножаем результат на 3,14.
- Делим сумму на 4.
- Переводим результат в квадратные миллиметры (мм²).
- Сравниваем полученную площадь с требуемой по расчету расхода.
Однажды я забыл вычесть толщину стенки у армированного полипропилена, и в итоге поток воды оказался на 30% ниже расчетного. Пришлось менять участок магистрали до запуска системы.
Влияние материалов на полезную площадь

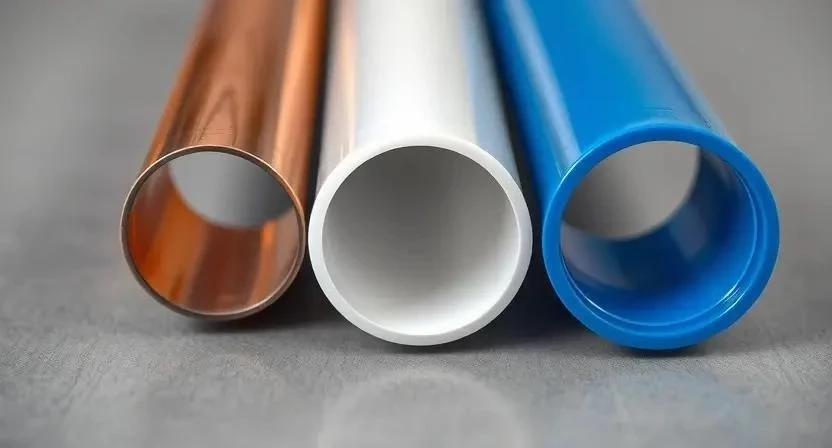

Разные материалы имеют разную толщину стенок при одном и том же внешнем размере. Медь позволяет делать стенки очень тонкими, сохраняя максимальный просвет. Полипропилен (PP-R) забирает значительную часть внутреннего пространства.
- Медь (тонкостенная) — максимальная пропускная способность.
- Сшитый полиэтилен (PEX) — средний показатель, высокая гибкость.
- Полипропилен (PP-R) — значительное сужение внутреннего сечения.
- Сталь — высокая прочность, средний просвет.
- Нержавеющая сталь — тонкие стенки, отличная гидравлика.
- Металлопластик — средняя толщина, зависит от слоя алюминия.
- ПНД — используется чаще для ввода, стенки довольно толстые.
- Композитные трубы — стабильный внутренний диаметр.
Таблица 1. Зависимость внутреннего диаметра от материала (при наружном 25 мм)
| Материал | Наружный диаметр, мм | Толщина стенки, мм | Внутренний диаметр, мм | Применение |
|---|---|---|---|---|
| Медь | 25 | 1.0 | 23.0 | Премиум системы |
| PEX (сшитый) | 25 | 2.2 | 20.6 | Теплые полы |
| Полипропилен | 25 | 4.2 | 16.6 | Бюджетный монтаж |
| Сталь | 25 | 2.5 | 20.0 | Магистрали |
| Нержавейка | 25 | 1.5 | 22.0 | Промышленные узлы |
Определение расхода и скорости потока
Чтобы система не «свистела», нужно соблюдать нормы линейной скорости. Для жилых помещений оптимальный диапазон — от 0,3 до 0,7 м/с. Если скорость превысит 1,5 м/с, вы будете слышать шум воды в стенах, а насос начнет работать с повышенной нагрузкой.
Порядок определения необходимого расхода:
- Считаем общую тепловую мощность всех радиаторов и полов (кВт).
- Определяем разницу температур между подачей и обраткой (ΔT).
- Рассчитываем объем теплоносителя в м³/час по формуле расхода.
- Выбираем целевую скорость потока (например, 0,5 м/с).
- Вычисляем необходимую площадь сечения трубы.
- Подбираем ближайший стандартный диаметр в большую сторону.
- Проверяем, проходит ли этот диаметр через фитинги коллектора.
Таблица 2. Рекомендуемые скорости потока
| Тип трубы/участка | Мин. скорость, м/с | Макс. скорость, м/с | Последствия превышения |
|---|---|---|---|
| Магистраль подачи | 0.4 | 0.8 | Шум, кавитация |
| Обратная линия | 0.3 | 0.6 | Застой воды |
| Петля теплого пола | 0.2 | 0.4 | Неравномерный прогрев |
| Подводка к радиатору | 0.3 | 0.7 | Свист в клапанах |
| Коллекторная гребенка | 0.5 | 1.0 | Падение давления |
Технические требования к магистралям

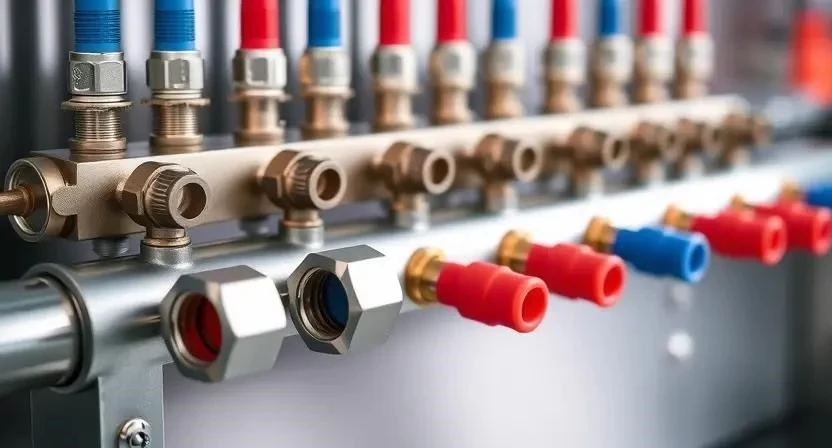

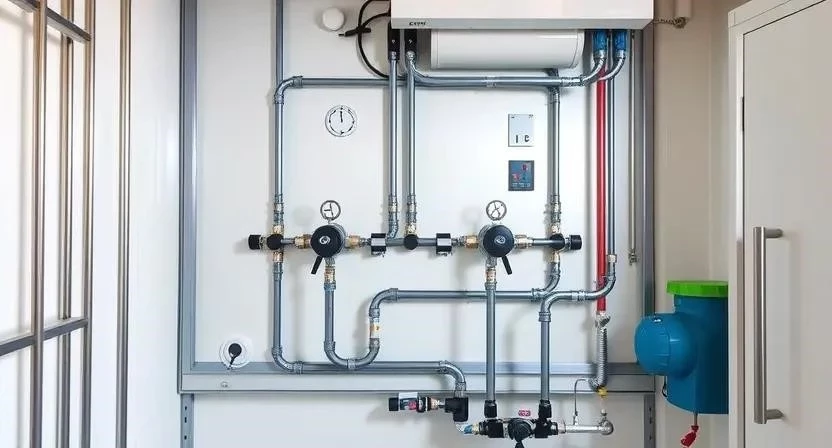

Подача и обратка должны быть сбалансированы. Обычно сечение подачи делают таким же, как у обратки, но в сложных системах обратку могут слегка расширить для снижения сопротивления. Коллекторная гребенка обязана иметь сечение, превышающее сумму сечений всех отходящих веток, иначе возникнет «голодание» крайних контуров.
Я всегда делаю основную подводку к коллектору на один размер больше расчетного. Это создает своего рода гидравлический буфер, и система работает мягче.
Примеры конкретных расчетов
Рассмотрим три типичных случая. Для всех расчетов берем среднюю скорость 0,5 м/с.
Случай 1: Малая квартира (40 м²). Расход теплоносителя около 0,5 м³/ч. Требуемая площадь сечения — примерно 35 мм². Подходит труба с внутренним диаметром 6-8 мм, но по факту ставим 16-20 мм для запаса.
Случай 2: Частный дом (100 м²). Расход 1,2 м³/ч. Нужная площадь сечения — около 84 мм². Оптимальный внутренний диаметр — 10-12 мм. В реальности используем магистраль 25 мм (внутренний ~16-20 мм).
Случай 3: Коттедж (250 м²). Расход 3,0 м³/ч. Требуемая площадь — 212 мм². Внутренний диаметр должен быть не менее 16-18 мм. Ставим трубу 32 мм.
| Объект | Расход, м³/ч | Скорость, м/с | Площадь, мм² | Реком. диаметр, мм |
|---|---|---|---|---|
| Квартира | 0.5 | 0.5 | 35 | 20 |
| Дом 100м² | 1.2 | 0.5 | 84 | 25 |
| Коттедж 250м² | 3.0 | 0.5 | 212 | 32 |
| Большой дом 400м² | 4.5 | 0.5 | 318 | 40 |
| Коммерческий объект | 8.0 | 0.6 | 589 | 50 |
Таблица 4. Площадь сечения стандартных труб (внутренний просвет)
| Наружный диаметр, мм | Внутренний (примерно), мм | Площадь сечения, мм² | Пропускная способность, м³/ч (при 0.5 м/с) |
|---|---|---|---|
| 16 | 12 | 113 | 0.6 |
| 20 | 15 | 176 | 0.9 |
| 25 | 18 | 254 | 1.3 |
| 32 | 23 | 415 | 2.1 |
| 40 | 28 | 615 | 3.1 |
Как избежать ошибок при монтаже
Самый частый промах — расчет по наружному диаметру. Я видел десятки объектов, где люди покупали трубу 20 мм, думая, что она пропустит столько же, сколько стальная 20-ка, а в итоге получали холодные радиаторы.
Основные ошибки новичков:
- Игнорирование толщины стенок конкретного бренда трубы.
- Использование слишком большого количества уголков 90°, которые «съедают» сечение.
- Занижение диаметра обратки.
- Отсутствие запаса по мощности (расчет впритык).
- Смешивание разных материалов с разными внутренними диаметрами без переходников.
Советы по созданию запаса мощности:
- Прибавляйте 10-15% к расчетному расходу теплоносителя.
- Выбирайте диаметр на один шаг выше, если разница в цене невелика.
- Используйте полнопроходные шаровые краны.
- Минимизируйте количество сужений на магистрали.
- Проверяйте совместимость диаметра гребенки с основным стояком.
- Учитывайте длину магистрали: чем длиннее труба, тем выше потери давления.
- Используйте качественные фитинги с минимальным внутренним уступом.
Мой сосед решил сэкономить и проложил весь дом трубой 20 мм. В итоге в дальней спальне радиатор был едва теплым, хотя котел работал на полную мощность. Пришлось вскрывать полы и перекладывать магистраль на 25 мм.
Безопасность и рекомендации
При работе с трубами и коллекторами соблюдайте технику безопасности. Если используете пайку полипропилена, работайте в перчатках, чтобы избежать ожогов от утюга. При работе с медью и пайкой используйте респиратор, чтобы не вдыхать пары флюса. Обязательно проветривайте помещение. Перед запуском системы проведите опрессовку — проверьте все соединения под давлением, которое в 1.5 раза выше рабочего. Это спасет от потопа после отделки.
FAQ: Ответы на частые вопросы
Можно ли использовать одну трубу на весь дом?
Нет, это приведет к тому, что первые комнаты будут перегреты, а последние останутся холодными. Используйте коллекторную схему с отдельными ветками.
Как влияет длина магистрали на сечение?
Чем длиннее труба, тем больше гидравлическое сопротивление. При длине более 15-20 метров рекомендуется увеличить диаметр на один шаг.
Что делать, если нет данных по расходу?
Ориентируйтесь на установленную мощность котла и общую площадь дома. В среднем берут 0,012 м³/ч на 1 кВт мощности.
Поможет ли мощный насос компенсировать узкое сечение?
Частично да, но появится сильный шум воды и увеличится износ насоса. Правильный диаметр лучше любого насоса.
Нужно ли считать сечение для теплого пола отдельно?
Да, там скорости потока гораздо ниже (до 0.4 м/с), чтобы тепло успевало передаваться в стяжку.
Какая труба лучше: полипропилен или сшитый полиэтилен?
Для коллекторных узлов и разводки лучше PEX (сшитый полиэтилен) — у него лучше гидравлика и меньше соединений.
Как проверить расчеты после монтажа?
С помощью балансировочных клапанов на коллекторе. Если при открытии всех веток давление сильно падает — сечение магистрали занижено.
