Монтаж распределительного узла является ключевым этапом при создании лучевой системы отопления. Стоимость базового комплекта оборудования начинается от 7 000 рублей, а время установки занимает около одного рабочего дня. Чтобы понять, как выбрать и установить правильно коллекторы для отопления, нужно разобраться в их устройстве и принципах работы.
Принцип работы распределительного узла

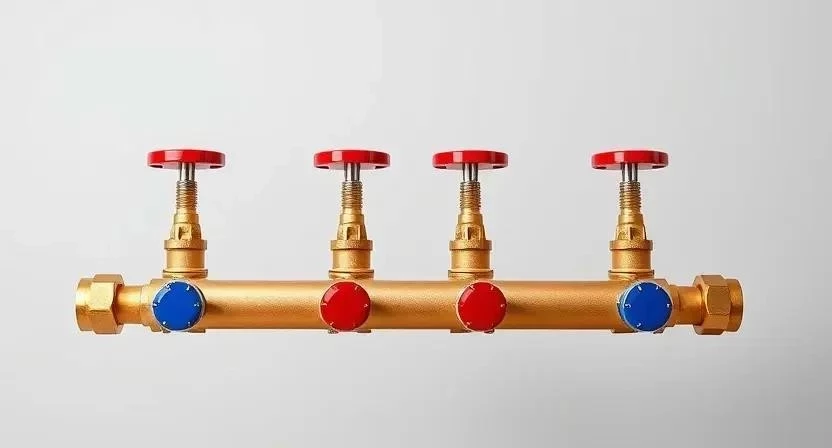

Коллектор представляет собой трубный узел, который разделяет общий поток теплоносителя на несколько независимых ветвей. В основе лежит принцип лучевой разводки: от одного центрального узла к каждому радиатору или контуру теплого пола идет отдельная пара труб. Это позволяет точно регулировать температуру в каждой комнате. В состав устройства входят подающий и обратный коллекторы, запорная арматура и расходомеры. Я часто вижу, как люди пытаются сэкономить на этом узле, но именно он отвечает за комфорт в доме.
Разновидности и классификация оборудования
Выбор модели зависит от материала корпуса и назначения системы. Латунные варианты считаются золотым стандартом по надежности. Нержавеющая сталь лучше переносит агрессивные среды и высокие температуры. По назначению гребенки делятся на радиаторные и специализированные для теплого пола, где обязательно наличие смесительного узла для снижения температуры воды.
| Вид коллектора | Материал | Назначение | Ценовой сегмент | Особенность |
|---|---|---|---|---|
| Радиаторный | Латунь | Обогрев комнат | Средний | Простая балансировка |
| Для теплого пола | Нержавейка | Подогрев пола | Выше среднего | Наличие расходомеров |
| Бюджетный | Сплавы | Малые площади | Эконом | Короткий срок службы |
| Премиум | Латунь/Сталь | Коттеджи | Высокий | Пожизненная гарантия |
| Компактный | Латунь | Квартиры | Средний | Минимальные габариты |
Технические параметры и характеристики
Диаметр труб в коллекторах обычно варьируется от 1 до 2 дюймов. Рабочее давление большинства моделей составляет до 10 бар, что с запасом хватает для частного дома. Температурный режим достигает 110°C. Важным параметром является класс герметичности — любые протечки в этом узле приведут к катастрофе, так как он часто прячется в шкафу.
| Характеристика | Значение | Что означает для системы |
|---|---|---|
| Рабочее давление | до 10 бар | Запас прочности при гидроударах |
| Макс. температура | 110 °C | Возможность работы с любым котлом |
| Материал уплотнений | EPDM / Viton | Стойкость к коррозии и нагреву |
| Диаметр выходов | 15-25 мм | Соответствие диаметру труб PEX |
| Класс герметичности | А | Полное отсутствие утечек |
Область применения и совместимость
Такие узлы ставят в частных домах, коттеджах и современных квартирах с индивидуальным отоплением. Они идеально совместимы с газовыми, электрическими и твердотопливными котлами. Чаще всего используют трубы из сшитого полиэтилена (PEX) или металлопластик. Ограничения по мощности зависят от диаметра магистральной трубы: чем больше дом, тем толще должен быть основной ствол гребенки.
Технология монтажа системы

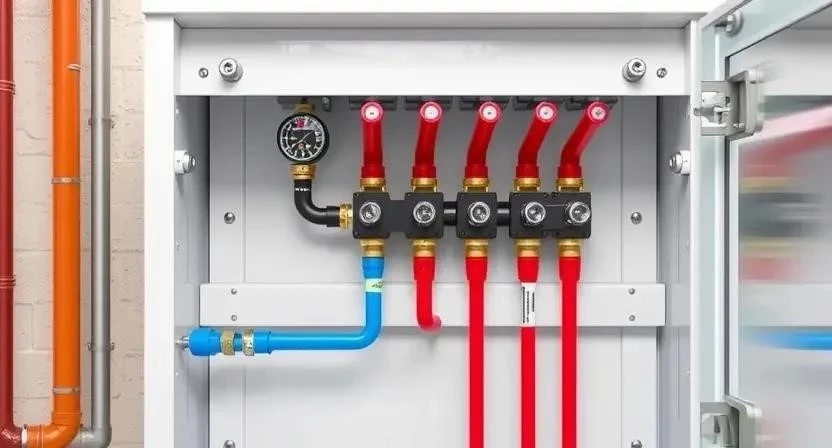

Работа начинается с подготовки места. Я всегда рекомендую ставить коллектор в монтажный шкаф — это защищает трубы от повреждений и эстетично выглядит. Для качественного монтажа потребуется определенный набор инструментов и материалов.
Необходимые инструменты:
- Уровень пузырьковый (обязательно)
- Труборез для полимеров (обязательно)
- Пресс-инструмент или кримпер (обязательно)
- Набор рожковых ключей (обязательно)
- Перфоратор с бурами (обязательно)
- Разводной ключ (желательно)
- Фум-лента или нить Tangit (обязательно)
- Маркер для разметки (желательно)
Список материалов:
- Коллекторная группа (подающий и обратный)
- Монтажный шкаф
- Трубы из сшитого полиэтилена
- Фитинги (евроконусы)
- Крепежные хомуты
- Манометр и воздухоотводчик
- Грунтовка для стен под шкаф
- Изоляционные гофры
Пошаговый процесс установки:
- Установка монтажного шкафа в стену с проверкой уровня (1 час).
- Крепление коллекторных гребенок на штатные кронштейны (30 мин).
- Подключение магистральных труб от котла к узлу (1 час).
- Разводка труб по комнатам (ветки) (3-4 часа).
- Монтаж евроконусов и обжим труб на выходах (1 час).

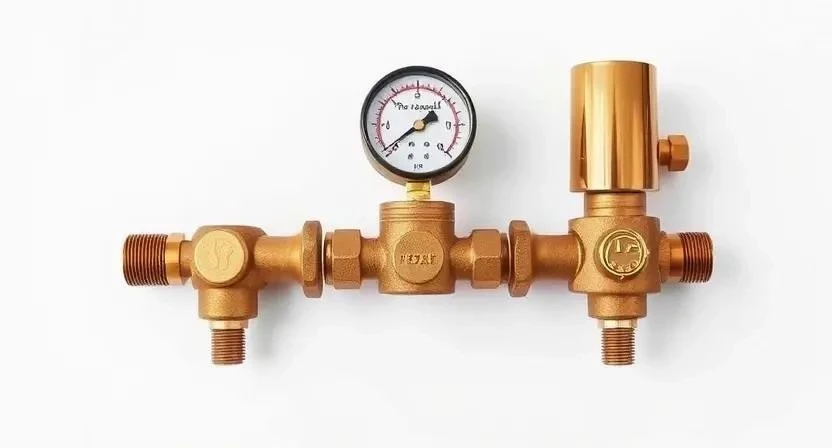

- Установка манометра и автоматического воздухоотводчика (30 мин).
- Проведение опрессовки системы под давлением 6 бар (2 часа).
- Заполнение системы теплоносителем и удаление воздуха (1 час).
- Гидравлическая балансировка потоков через расходомеры (1 час).
- Закрытие шкафа декоративной панелью (15 мин).
Нюансы технологии: при подключении труб следите, чтобы они не перегибались под острым углом, иначе поток теплоносителя упадет. Температура в помещении при монтаже должна быть выше +5°C, чтобы пластик оставался эластичным. Один раз я забыл проверить уплотнительные кольца на входе, и в итоге пришлось перебирать весь узел из-за капели.
Меры безопасности:
Используйте защитные очки при обжиме труб. При работе с перфоратором надевайте респиратор. Никогда не превышайте давление, указанное в паспорте коллектора при опрессовке. Проветривайте помещение, если используете химические герметики.
Расчет материалов и расходов
Количество выходов на коллекторе должно строго соответствовать числу радиаторов и контуров пола. Для подбора диаметра труб использую простую логику: магистраль — 25-32 мм, ветки к радиаторам — 16 мм. Длина веток считается по фактическому пути трубы от шкафа до прибора с запасом 10%.
| Статья расходов | Кол-во (на 5 комнат) | Цена за ед. (ср.) | |
|---|---|---|---|
| Коллектор латунный (5 вых.) | 2 шт. | 6 000 руб. | 12 000 руб. |
| Монтажный шкаф | 1 шт. | 3 500 руб. | 3 500 руб. |
| Труба PEX 16 мм | 100 м | 80 руб/м | 8 000 руб. |
| Фитинги евроконус | 10 шт. | 150 руб. | 1 500 руб. |
| Работа мастера | 1 узел | 7 000 руб. | 7 000 руб. |
Обзор производителей
Рынок делится на три сегмента. Премиум-бренды (например, Rehau) предлагают идеальную точность и пожизненную гарантию, но стоят дорого. Средний сегмент (Valtec, Stout) — это оптимальный выбор по соотношению цена-качество, большинство мастеров работают именно с ними. Бюджетные китайские варианты подносят сюрпризы в виде закисания клапанов через пару лет. Я предпочитаю ставить проверенную европейскую латунь, чтобы не возвращаться на объект с гарантией.
Преимущества и недостатки лучевой системы
Пользоваться такой системой удобно, но есть свои сложности.
Плюсы:
- Независимое управление каждой комнатой.
- Легкая гидравлическая балансировка.
- Минимум соединений в стяжке пола (надежность).
- Простота замены одной ветки без слива всей системы.
- Возможность точной настройки температуры.
- Эстетичный вид в одном узле.
- Повышенная долговечность за счет отсутствия тройников в стенах.
Минусы:
- Высокая стоимость комплектующих.
- Большой расход труб по сравнению с тройниковой схемой.
- Сложность первичного расчета и монтажа.
- Необходимость установки специального шкафа.
- Зависимость всей системы от одного узла.
Сравнение с тройниковой разводкой
Многие новички пытаются сэкономить, используя тройники, но это ошибка. В тройниковой системе последний радиатор часто остается холодным, а балансировать ее — настоящий кошмар.
| Характеристика | Коллекторная (лучевая) | Тройниковая (последовательная) | |
|---|---|---|---|
| Надежность | Высокая (нет стыков в полу) | Средняя (много соединений) | Лучевая лучше |
| Управляемость | Полная (каждый прибор отдельно) | Ограниченная | Лучевая лучше |
| Расход труб | Высокий | Низкий | Тройниковая дешевле |
| Сложность монтажа | Средняя | Низкая | Тройниковая проще |
| Стоимость | Дороже | Дешевле | Тройниковая экономнее |
Стоимость и советы по покупке
Средняя цена качественного коллектора на 5 выходов колеблется от 10 000 до 25 000 рублей за пару. На цену влияет бренд, наличие расходомеров и материал. В магазине всегда проверяйте резьбу — она должна быть четкой, без заусенцев. Не покупайте самые дешевые модели из «силумина», они лопаются при первом серьезном перепаде давления. Лучше доплатить 2-3 тысячи за латунь, чем потом менять полы во всем доме.
Опыт эксплуатации и отзывы
Монтажники хвалят коллекторы за скорость пусконаладки. Владельцы домов отмечают, что можно выключить отопление в гостевой комнате, не затрагивая остальной дом. Однако часто жалуются на дешевые прокладки, которые начинают течь через год. Я однажды установил бюджетный узел соседу, и через два сезона один из вентилей просто заклинило. Теперь я рекомендую только проверенные бренды. Еще один лайфхак: всегда оставляйте запас места в шкафу, чтобы рука свободно проходила к вентилям.
Часто задаваемые вопросы (FAQ)
Как сделать балансировку системы?
С помощью расходомеров на коллекторе. Нужно прикрыть вентили на коротких ветках и открыть на длинных, чтобы во всех комнатах был одинаковый поток воды.
Что делать, если потек прокладочный узел?
Перекрыть подачу, разобрать соединение и заменить резиновое кольцо на новое из EPDM-каучука.
Можно ли использовать сталь вместо латуни?
Да, нержавеющая сталь даже прочнее, но она дороже и требует более аккуратного обжима.
Нужен ли смесительный узел для радиаторов?
Нет, он нужен только для теплого пола, чтобы снизить температуру с 70°C до 35-40°C.
Как часто нужно проверять коллектор?
Раз в год перед началом отопительного сезона проверяйте затяжку соединений и отсутствие конденсата в шкафу.
Поможет ли коллектор при слабом насосе?
Напротив, лучевая система создает большее сопротивление, поэтому насос должен быть подобран с учетом общего расхода.
Какое расстояние между коллекторами в шкафу должно быть?
Обычно 10-15 см, чтобы было удобно работать ключом с каждым вентилем.
