Неравномерный прогрев радиаторов в лучевой разводке часто становится главной проблемой после запуска отопления. Когда ближние к коллектору приборы раскалены, а дальние остаются едва теплыми, возникает гидравлическое сопротивление лучевой системы. Устранение этой проблемы занимает обычно от одного до двух дней. Стоимость работ варьируется от покупки нескольких клапанов за 3-5 тысяч рублей до полной замены циркуляционного насоса, что может стоить 15-25 тысяч рублей.
Основы гидравлики в лучевых системах
Гидравлическое сопротивление — это сила, которая мешает теплоносителю свободно течь по трубам. Чем длиннее контур, тем выше трение воды о стенки. Узкий диаметр труб только усугубляет ситуацию. Я заметил, что даже лишние пять метров трубы могут заметно снизить температуру в радиаторе. Сложность работ по настройке зависит от количества контуров и наличия регулировочной арматуры. Обычно на полную балансировку уходит около 10-15 рабочих часов.
Материалы для модернизации системы
Для борьбы с сопротивлением чаще всего требуются элементы точной регулировки. Я рекомендую использовать качественные латунные детали, чтобы избежать закисания резьбы через пару лет. При расчете материалов всегда берите запас уплотнителей.
- Балансировочные клапаны с индикацией
- Уплотнительные кольца из EPDM
- Трубы PEX-a (для замены слишком узких участков)
- Фитинги из нержавеющей стали
- Прокладки для коллекторного узла
- Фум-лента или сантехнический лен
- Металлические хомуты для фиксации
- Сменные картриджи для фильтров грубой очистки
| Материал | Расход на систему | Средняя цена за ед. | |
|---|---|---|---|
| Балансировочный вентиль | по 2 шт. на контур | 1 200 руб. | 7 200 руб. (на 3 контура) |
| Труба PEX-a 20мм | от 10 м | 150 руб./м | 1 500 руб. |
| Комплект уплотнений | 1 набор | 500 руб. | 500 руб. |
| Фильтр-грязевик | 1 шт. | 1 800 руб. | 1 800 руб. |
| Фум-лента (проф) | 2 мотка | 200 руб. | 400 руб. |
Инструментарий для настройки
Без точных приборов балансировка превращается в гадание. Я всегда использую манометр, чтобы видеть реальный перепад давления. Для работы с коллектором понадобятся стандартные ключи и специализированный софт для расчетов.
- Цифровой манометр для замера давления
- Разводной ключ среднего размера
- Набор рожковых ключей
- Ультразвуковой расходомер (в аренду)
- Приложение-калькулятор для гидравлических расчетов
- Емкость для слива теплоносителя
- Ветошь для очистки соединений
Подготовка рабочего пространства
Сначала обеспечьте свободный доступ к коллекторному узлу. Уберите все коробки и лишний хлам из технического помещения. Чтобы не испортить отделку, застелите пол вокруг оборудования плотной пленкой или старым линолеумом. Перед началом работ слейте часть теплоносителя, чтобы избежать залива пола при демонтаже клапанов.
Диагностика и проверка системы
Проверьте все соединения на герметичность. Даже микроскопическая утечка может привести к падению давления и появлению воздуха. Обязательно очистите фильтры грубой очистки от шлама и окалины. Однажды я столкнулся с тем, что забитый фильтр имитировал проблемы с насосом, хотя на деле просто не пропускал воду. Замерьте начальное давление в системе с помощью манометра и запишите эти данные.
Пошаговая настройка гидравлики
Процесс требует терпения и последовательности. Действуйте строго по этапам, чтобы не сбить настройки уже работающих контуров.
- Анализ схемы разводки. Выявляю самые проблемные контуры, которые греют хуже всего. (1 час)
- Расчет фактических потерь давления. Считаю длину каждой ветки и считаю потери на трение. (2 часа)

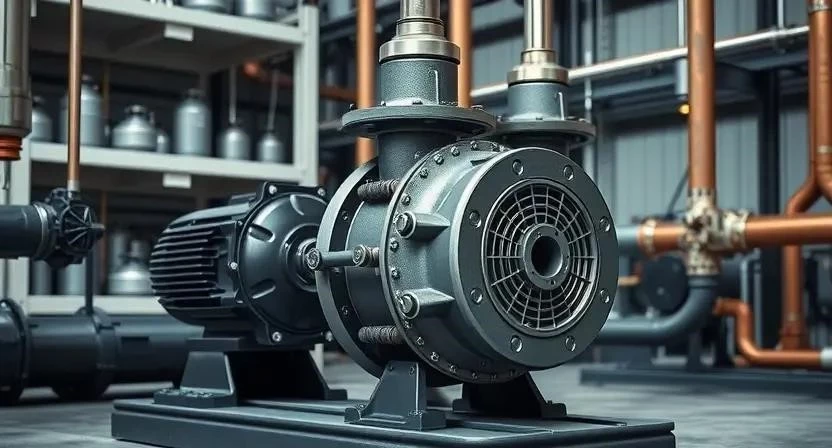

- Проверка мощности насоса. Сверяю паспортные данные циркуляционного насоса с требуемым напором. (1 час)

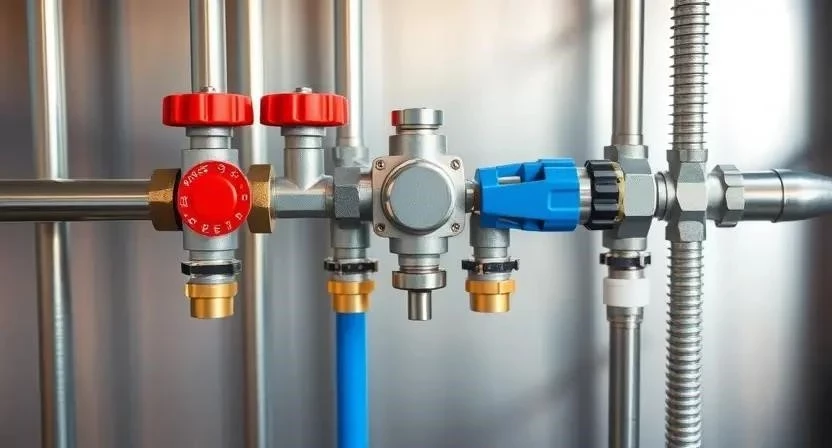

- Монтаж балансировочных клапанов. Устанавливаю вентили на подаче или обратке каждого контура. (4 часа)
- Регулировка расхода. Закручиваю вентили на коротких контурах, чтобы направить поток к дальним. (3 часа)
- Замер температуры. Проверяю температуру поверхности радиаторов в самых удаленных точках. (2 часа)
- Финальная корректировка. Подправляю положение клапанов до достижения равномерного прогрева. (1 час)
- Удаление воздуха. Прогоняю систему через краны Маевского, чтобы убрать воздушные пробки. (2 часа)
| Диаметр трубы (мм) | Расход (л/ч) | Потери давления (кПа/м) | Скорость потока (м/с) | Рекомендация |
|---|---|---|---|---|
| 16 | 200 | 4.5 | 0.3 | Для коротких петель |
| 20 | 400 | 2.1 | 0.4 | Оптимально для лучей |
| 25 | 800 | 1.2 | 0.5 | Для магистралей |
| 32 | 1500 | 0.7 | 0.6 | Подвод к коллектору |
| 40 | 2500 | 0.4 | 0.7 | Главный стояк |
| Этап работ | Время | Особенности |
|---|---|---|
| Диагностика | 3 часа | Замер давления и температуры |
| Монтаж арматуры | 4 часа | Использование качественных уплотнений |
| Балансировка | 4 часа | Постепенное перераспределение потока |
| Проверка | 3 часа | Контроль всех радиаторов |
| Воздухоудаление | 2 часа | Проход по всем точкам системы |
Технические нюансы и тонкости
Учитывайте температурный режим теплоносителя. При высокой температуре вязкость жидкости падает, что немного снижает сопротивление. Однако слишком горячая вода может вызвать шум в трубах из-за турбулентности. Я всегда слежу, чтобы диаметры труб на входе в коллектор были больше, чем диаметры отходящих лучей. Это обеспечивает стабильный приток воды ко всем веткам без перепадов давления.
Типичные ошибки при монтаже
Новички часто пытаются сэкономить на диаметре труб, что приводит к катастрофе. Я видел системы, где на контур 20 метров ставили 16-ю трубу — такая ветка просто не работает.
- Создание слишком длинных контуров (более 25-30 метров).
- Подбор насоса с недостаточным напором для данной длины труб.
- Полный отказ от балансировки в расчете на «мощный насос».
- Использование труб слишком малого диаметра для удаленных комнат.
- Отсутствие фильтров грубой очистки перед коллектором.
Расчет стоимости работ и материалов
Цена зависит от того, будете ли вы делать всё сами или наймете профи. Самостоятельная работа экономит деньги, но требует покупки дорогого инструмента в аренду.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (клапаны, расходники) | 10 000 | 10 000 | 0 |
| Аренда расходомера/манометра | 3 000 | 0 (у мастера свое) | -3 000 |
| Работа по балансировке | 0 | 12 000 | 12 000 |
| Замена насоса (если нужно) | 5 000 (монтаж) | 8 000 | 3 000 |
| 18 000 | 30 000 | 12 000 |
Правила эксплуатации после настройки
Система требует периодического контроля. Раз в месяц проверяйте давление в расширительном баке и общее давление в системе. Перед началом каждого отопительного сезона проводите сезонную настройку клапанов, так как за лето в системе может накопиться шлам. Я рекомендую промывать систему от грязи раз в два-три года, чтобы поддерживать высокую пропускную способность труб.
Альтернативные способы решения проблемы
Если балансировка не помогает, можно рассмотреть установку дополнительных циркуляционных насосов на самые длинные контуры. Еще один вариант — переход на аксиальные схемы разводки, хотя это потребует переделки полов. В крайнем случае помогает только замена труб на вариант большего диаметра, что фактически означает капитальный ремонт системы отопления.
Ответы на частые вопросы
Почему один контур греет хуже других?
Скорее всего, он самый длинный в системе, и вода выбирает путь наименьшего сопротивления через короткие ветки.
Как понять, что насос не справляется?
Если даже при полностью открытых клапанах на дальних лучах нет нормального потока, значит, напора насоса недостаточно для преодоления общего сопротивления.
Нужен ли расчет для маленького дома?
Да, даже в небольшом доме разница в длине труб между спальней и кухней может создать перекос в распределении тепла.
Можно ли использовать обычные шаровые краны вместо балансировочных?
Нет, шаровым краном невозможно точно дозировать поток, он работает либо «открыто», либо «закрыто».
Поможет ли увеличение давления в системе?
Повышение давления в баке не увеличивает расход воды в конкретном контуре, оно лишь предотвращает кавитацию и завоздушивание.
Что делать, если в трубах слышен шум?
Это признак слишком высокой скорости потока. Нужно немного прикрыть балансировочные вентили на этом контуре.
Как часто нужно проверять настройки?
Один раз в год, непосредственно перед включением котла осенью.
Меры безопасности:
При работе с системой отопления обязательно используйте защитные перчатки и очки, так как теплоноситель может быть горячим или содержать химические присадки. Все работы по замене насоса или электрическому подключению проводите при полностью обесточенном оборудовании. При сливе воды обеспечьте проветривание помещения, чтобы избежать скопления влаги и сырости.
