Монтаж системы отопления в частном доме требует точного распределения теплоносителя по всем комнатам. Стоимость качественного узла начинается от 5 000 рублей, а время установки занимает от 4 до 8 часов. Правильный выбор коллекторной группы для отопления: как выбрать и подобрать — это залог того, что в каждой комнате будет комфортная температура без перекосов.

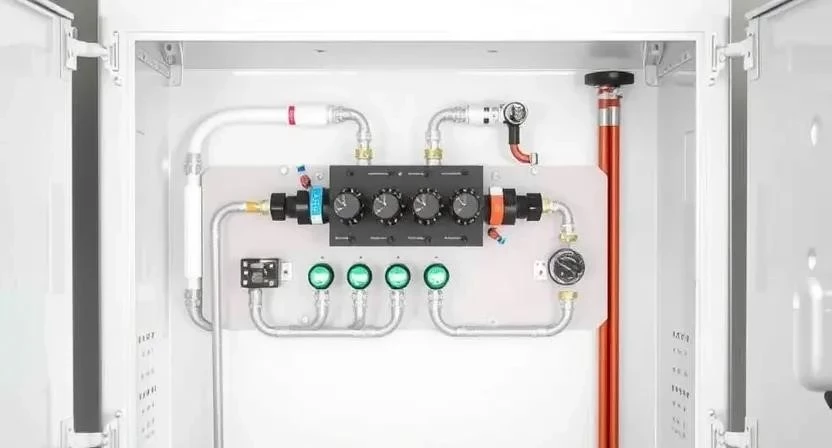

Принципы работы и устройство распределительного узла

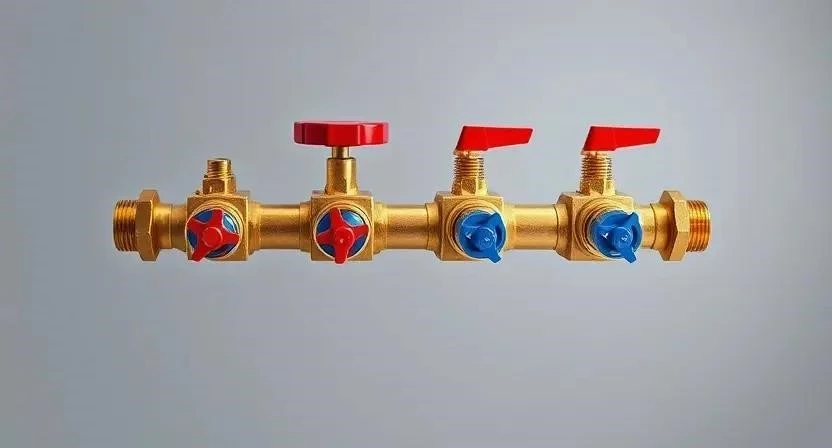

Распределительный узел, который в народе называют гребенкой, представляет собой трубу с несколькими отводами. Он работает как главный распределитель, который делит общий поток воды от котла на отдельные ветки. Раньше в домах преобладали однотрубные системы, где радиаторы соединялись последовательно. В таких схемах последний прибор часто оставался холодным из-за потери температуры воды.
Переход к лучевой разводке решил эту проблему. Теперь от коллектора к каждому радиатору или петле теплого пола идет своя отдельная труба. Я считаю такой подход единственно верным для современного строительства, так как он гарантирует стабильный прогрев всех помещений.

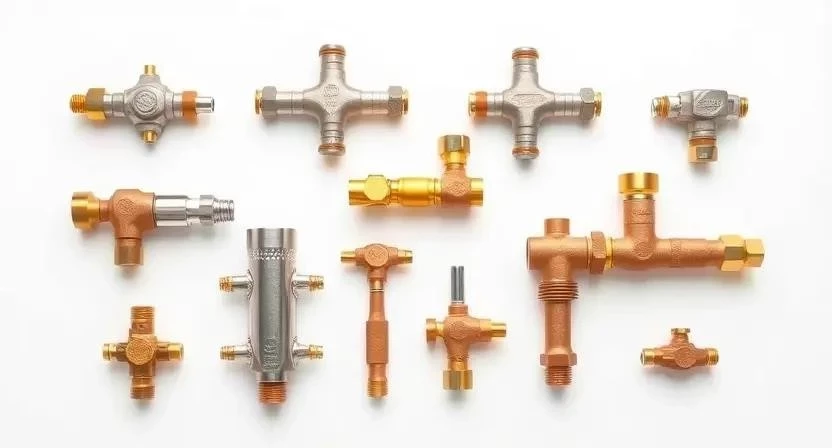

Классификация и основные модификации гребенок
Коллекторы разделяют по нескольким ключевым признакам. Основное различие заключается в материале корпуса и функциональном назначении. Существуют узлы исключительно для отопления, а также комбинированные варианты для водоснабжения.
По количеству выходов оборудование варьируется от 2 до 12 и более портов. Это позволяет гибко настроить систему под любое количество комнат. Я всегда рекомендую брать коллектор с одним запасом по выходам, чтобы в будущем можно было добавить дополнительный радиатор или полотенцесушитель без переделки всей гидравлики.
| Вид коллектора | Материал | Назначение | Кол-во выходов | Область применения |
|---|---|---|---|---|
| Стандартный | Латунь | Отопление | 2-12 | Радиаторы, теплые полы |
| Промышленный | Нержавеющая сталь | Отопление/Вода | 12-24 | Большие коттеджи, офисы |
| Смесительный | Латунь/Сталь | Теплый пол | 2-8 | Снижение температуры воды |
| Бюджетный | Полимер/Сплавы | Водоснабжение | 2-6 | Малые санузлы, кухни |
| Премиум | Никелированная латунь | Отопление | 2-10 | Дизайнерские интерьеры |
Параметры надежности и эксплуатации
При подборе оборудования важно смотреть на технический паспорт. Диаметры подключений обычно варьируются от 1 до 2 дюймов. Рабочее давление для большинства бытовых моделей составляет до 10 бар, что с запасом перекрывает требования частного дома.
Максимальная температура теплоносителя достигает 110°C. Материалы, такие как латунь и нержавеющая сталь, обладают высоким классом горючести (негорючие) и экологичностью, не выделяя токсичных веществ при нагреве.
| Характеристика | Значение | Что означает для владельца |
|---|---|---|
| Рабочее давление | До 10 бар | Защита от разрыва при гидроударах |
| Макс. температура | 110 °C | Возможность работы с любым котлом |
| Материал корпуса | Латунь CW617N | Высокая коррозийная стойкость |
| Тип резьбы | Евроконус / G | Герметичность и простота монтажа |
| Класс горючести | НГ (негорючий) | Пожарная безопасность системы |
Сферы использования в отопительных системах
Коллекторные группы незаменимы в двух случаях. Первый — радиаторное отопление, где нужно точно сбалансировать подачу воды в разные комнаты. Второй — системы теплого пола. Для последних обязательно используется смесительный узел, который смешивает горячую воду из котла с остывшей водой из обратки, чтобы пол не обжигал ноги.
Существуют ограничения по мощности: слишком маленький диаметр коллектора создаст избыточное сопротивление, и насос не сможет прокачать теплоноситель. Оборудование совместимо с газовыми, электрическими и твердотопливными котлами, если соблюдены правила гидравлического расчета.
Порядок установки и тонкости сборки
Монтаж требует аккуратности и строгого соблюдения последовательности. Я заметил, что при установке труб к гребенке новички часто перетягивают фитинги, из-за чего трескаются прокладки. Я всегда затягиваю их с умеренным усилием и проверяю опрессовкой.
Необходимые материалы:
- Коллекторная группа (1 комплект)
- Фитинги евроконус (по количеству выходов)
- Трубы PEX или PERT (согласно проекту)
- Монтажный шкаф (1 шт)
- Герметик или ФУМ-лента (2-3 рулона)
- Крепежные дюбели и саморезы (15-20 шт)
- Изоляционный материал для труб (по длине трасс)
- Грунтовка для стен под шкаф (1 л)
Инструменты:
- Разводные ключи (обязательно)
- Труборез (обязательно)
- Строительный уровень (обязательно)
- Перфоратор (обязательно)
- Калибратор для труб (желательно)
- Ручной опрессовщик (желательно)
Подготовка поверхности включает выравнивание стены в месте установки шкафа и обработку ее грунтовкой для лучшей адгезии. Температура в помещении при монтаже должна быть от +5°C, чтобы избежать деформации пластиковых труб.
- Разметка места под монтажный шкаф (15 мин).
- Сверление отверстий и крепление шкафа к стене с помощью уровня (40 мин).
- Установка коллектора на монтажные кронштейны внутри шкафа (30 мин).
- Подключение магистральных труб подачи и обратки от котла (60 мин).
- Монтаж фитингов на выходы коллектора (40 мин).
- Разводка труб от коллектора к радиаторам или петлям пола (3-5 часов).
- Зачистка краев труб калибратором для исключения заусенцев (20 мин).
- Затяжка всех соединений ключами (60 мин).
- Заполнение системы теплоносителем и удаление воздуха (90 мин).
- Проведение опрессовки системы давлением 6-10 бар (2 часа).
- Настройка расходомеров для балансировки потоков (60 мин).
- Установка декоративной панели шкафа (10 мин).
Меры безопасности: обязательно используйте защитные перчатки при работе с металлом и очки при сверлении бетона. При использовании химических герметиков обеспечьте проветривание. Никогда не запускайте систему без предварительной проверки давлением!
Однажды я поставил слишком узкий монтажный шкаф, и в итоге пришлось буквально сражаться с ключами, чтобы затянуть гайки. Теперь всегда беру шкаф с запасом в 10-15 см по ширине.
Методика расчета компонентов и диаметров
Количество выходов определяется числом радиаторов или контуров теплого пола. Чтобы подобрать диаметр, нужно учитывать суммарную мощность системы. Для дома до 100 м² обычно достаточно коллектора с внутренним диаметром 25-32 мм.
| Кол-во радиаторов | Рекомендуемый диаметр | Расход теплоносителя | Макс. длина ветки |
|---|---|---|---|
| 2-4 | 20-25 мм | 0.4 — 0.8 м3/ч | 15 метров |
| 5-8 | 25-32 мм | 0.8 — 1.5 м3/ч | 20 метров |
| 9-12 | 32-40 мм | 1.5 — 2.5 м3/ч | 25 метров |
| 13-20 | 40-50 мм | 2.5 — 4.0 м3/ч | 30 метров |
| 20+ | Индивидуальный расчет | от 4.0 м3/ч | По проекту |
Чтобы не ошибиться при покупке, следуйте этим правилам:
- Посчитайте точное количество теплоприборов в каждом контуре.
- Определите общую мощность котла в кВт.
- Выберите материал (латунь для средних бюджетов, сталь для больших систем).
- Проверьте совместимость резьбы коллектора с вашими трубами.
- Убедитесь в наличии расходомеров для удобной настройки.
- Подберите размер монтажного шкафа под габариты узла.
- Проверьте наличие всех необходимых заглушек в комплекте.
Обзор брендов и ценовые категории
На рынке представлены разные сегменты. Европейские бренды (например, Rehau, Uponor) отличаются идеальной точностью литья и долговечностью, но стоят дорого. Средний сегмент занимают проверенные марки вроде Valtec или Stout — они предлагают отличный баланс цены и качества, производясь часто в Китае или Европе по строгим стандартам.
Отечественные производители предлагают самые бюджетные варианты, но я рекомендую быть осторожным с ними из-за возможного использования дешевых сплавов, которые быстро окисляются. Разница в цене между экономом и премиумом может быть трехкратной, но срок службы качественной латуни в разы выше.
Преимущества и недостатки лучевой схемы
Я часто объясняю заказчикам, почему стоит переплатить за коллектор. Вот основные плюсы такой разводки:
- Индивидуальное управление температурой в каждой комнате.
- Возможность отключить один радиатор без остановки всей системы.
- Отсутствие лишних соединений (тройников) в стяжке пола.
- Легкий доступ к управлению через один монтажный шкаф.
- Простая балансировка потоков с помощью расходомеров.
- Высокая надежность за счет минимизации стыков труб.
- Простота замены поврежденного участка трубы.
- Эстетичный вид без видимых труб по всем стенам.
Однако есть и свои минусы:
- Значительно больший расход труб по сравнению с тройниковой схемой.
- Высокая стоимость самого коллекторного узла.
- Необходимость выделения места под монтажный шкаф.
- Сложность монтажа для непрофессионала.
- Зависимость всей системы от одного центрального узла.
- Повышенные требования к квалификации мастера.
- Необходимость точного гидравлического расчета.
Разбор отличий от тройниковой разводки
Тройниковая система — это когда одна труба идет по дому, и от нее отходят ответвления к радиаторам. Лучевая же система напоминает дерево, где коллектор — это ствол.
| Параметр | Лучевая (с коллектором) | Тройниковая (последовательная) | |
|---|---|---|---|
| Расход труб | Высокий | Низкий | Тройниковая дешевле |
| Управляемость | Полная (покомнатная) | Ограниченная | Лучевая лучше |
| Надежность стыков | Высокая (минимум стыков) | Средняя (много тройников) | Лучевая надежнее |
| Сложность баланса | Легко (расходомеры) | Сложно (ручные клапаны) | Лучевая удобнее |
| Стоимость работ | Выше | Ниже | Тройниковая доступнее |
Стоимость оборудования и советы по закупке
Цена зависит от материала и бренда. Бюджетный набор из латуни обойдется в 5 000–12 000 рублей. Средний сегмент с расходомерами и качественными фитингами стоит 15 000–35 000 рублей. Премиальные системы могут стоить от 50 000 рублей и выше.
При покупке в магазине проверяйте чистоту резьбы и отсутствие сколов на корпусе. Я советую покупать коллектор и фитинги одного производителя, чтобы избежать проблем с совместимостью размеров. Не гонитесь за самой низкой ценой — дешевые сплавы могут дать течь через пару сезонов.
Мнения мастеров и владельцев
Профессиональные монтажники единогласно поддерживают использование коллекторов. Главный аргумент — простота сервиса. Если в одной комнате прорвало трубу, мастер просто перекрывает один вентиль на гребенке и меняет ветку, не сливая воду из всего дома.
Владельцы домов отмечают, что лучевая система позволяет экономить на отоплении. Можно просто прикрыть подачу в гостевую комнату, которой не пользуются зимой. Сталкнулся с тем, что без балансировки дальние радиаторы почти не грели. Только после настройки расходомеров на коллекторе удалось добиться равномерного прогрева во всем доме.
Ответы на популярные вопросы
Нужен ли смесительный узел для теплого пола?
Да, обязательно. Без него в пол пойдет слишком горячая вода из котла, что может испортить напольное покрытие или создать дискомфорт для ног.
Как сбалансировать систему?
С помощью расходомеров на коллекторе. Нужно прикрыть вентили на коротких ветках и открыть на длинных, чтобы во все комнаты поступало одинаковое количество воды.
Какую трубу лучше использовать с коллектором?
Оптимально — сшитый полиэтилен (PEX) или металлопластик. Они гибкие, долговечные и не подвержены коррозии.
Можно ли установить коллектор без шкафа?
Можно, но это неэстетично и небезопасно. Шкаф защищает узел от случайных ударов и позволяет скрыть коммуникации.
Что делать, если не хватает выходов?
Придется менять коллектор на модель с большим количеством портов. Доставлять выходы через тройники крайне не рекомендуется — это нарушит гидравлику.
Какое давление считается нормальным при опрессовке?
Обычно систему проверяют давлением, которое в 1.5 раза превышает рабочее. Для частного дома это 6-10 бар.
Влияет ли материал коллектора на срок службы?
Да, нержавеющая сталь служит дольше в агрессивных средах, но латунь более распространена и достаточно надежна при правильном подборе качества.
Сколько стоит работа мастера по установке?
В среднем от 300 до 700 рублей за один выход. Самостоятельный монтаж позволяет сэкономить от 5 000 до 15 000 рублей в зависимости от масштаба системы.
