Скрытые работы при ремонте создают риск случайного повреждения труб или кабелей при будущем монтаже мебели, полок или карнизов. Ошибка в один сантиметр при сверлении стены может привести к затоплению квартиры или короткому замыканию, что обернется расходами от 10 000 до 50 000 рублей на переделку. Процесс фотофиксации скрытых коммуникаций занимает от 2 до 5 часов в зависимости от площади объекта. Правильный подход к документированию сетей избавляет от необходимости использовать дорогостоящие детекторы или ломать отделку вслепую.
Оценка важности документирования сетей
Я убежден, что этот этап критически важен для любого владельца жилья. Для выполнения задачи не требуются профессиональные навыки фотографа — достаточно базового умения пользоваться смартфоном и рулеткой. Съемку нужно проводить строго после завершения монтажа всех труб и проводов, но до того, как поверхности будут закрыты штукатуркой, гипсокартоном или стяжкой пола. Если пропустить этот момент, восстановить точную схему разводки будет практически невозможно.
Расходные материалы для разметки
Для качественной фиксации недостаточно просто нажать на кнопку камеры. Нужно подготовить визуальные ориентиры, которые будут четко видны на снимках даже спустя годы. Я использую яркие маркеры и бирки, чтобы не перепутать фазу с нулем или трубу подачи холодной воды с горячей.
- Перманентный маркер черный (для бетонных оснований)
- Перманентный маркер красный (для выделения опасных зон)
- Малярный скотч (для временных меток и подписей)
- Цветные пластиковые бирки для маркировки кабелей
- Листы бумаги формата А4 (для экспресс-схем на объекте)
- Клейкая лента двухстороннего скотча
- Цветные стяжки для группировки проводов
- Мел строительный для разметки на стяжке
| Материал | Назначение | Примерная цена | Расход на объект |
|---|---|---|---|
| Маркер перманентный | Разметка осей и точек | 150 руб. | 2 шт. |
| Малярный скотч | Подписи на стенах | 100 руб. | 1 рулон |
| Цветные бирки | Идентификация линий | 300 руб. | 1 набор |
| Бумага А4 | Черновики схем | 400 руб. | 1 пачка |
| Цветные стяжки | Сборка кабелей | 200 руб. | 1 упаковка |
Инструментарий для работы
Минимальный набор инструментов позволяет создать полноценную исполнительную документацию. Главное требование к технике — четкость изображения и наличие функции вспышки.

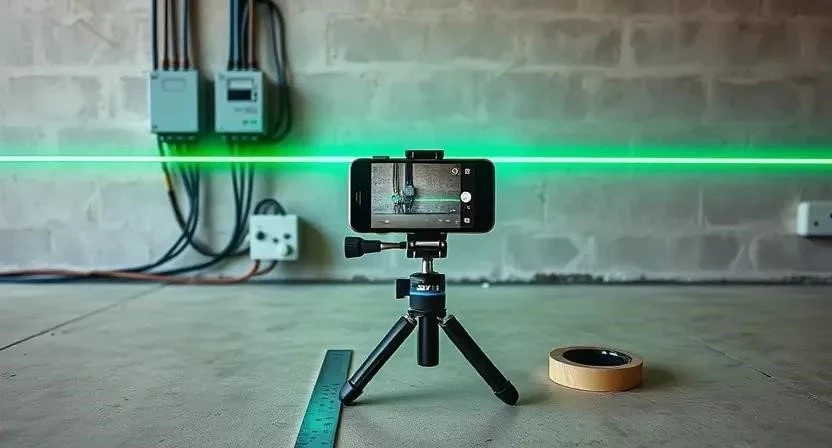

- Смартфон с камерой от 12 Мп
- Лазерный уровень (для привязки к горизонтали)
- Рулетка металлическая (5-8 метров)
- Штатив (помогает избежать размытия в темных зонах)
- Мощный светодиодный фонарь
- Приложение для заметок или облачный диск
- Цифровой уровень (опционально)
Подготовка пространства
Перед началом съемки я всегда очищаю зоны от строительного мусора, обрезков гофры и лишнего инструмента. Грязь в кадре может скрыть важный узел или создать ложное впечатление о расположении трубы. Необходимо обеспечить максимальное освещение: включить все временные лампы или использовать прожекторы. Доступ к распределительному щитку и коллекторному узлу должен быть полностью открыт, чтобы зафиксировать начало каждой линии.
Работа с поверхностями
Закрывать коммуникации можно только после проверки их полной работоспособности. Я провожу опрессовку труб под давлением и прозвонку всех электрических линий. Это гарантирует, что в стене не останется скрытой утечки или обрыва. Трассы очищаются от строительной пыли с помощью щетки или пылесоса — это нужно для того, чтобы на фото была видна четкая граница кабельного канала или трубы, а не серое пятно.
Пошаговый алгоритм фотофиксации
Процесс требует системности. Я рекомендую двигаться от общего плана к деталям, чтобы потом не гадать, к какой именно стене относится конкретный снимок.
- Создание общего плана (30 мин). Рисую на листе бумаги схему помещения с привязкой к основным осям (дверным проемам, углам).

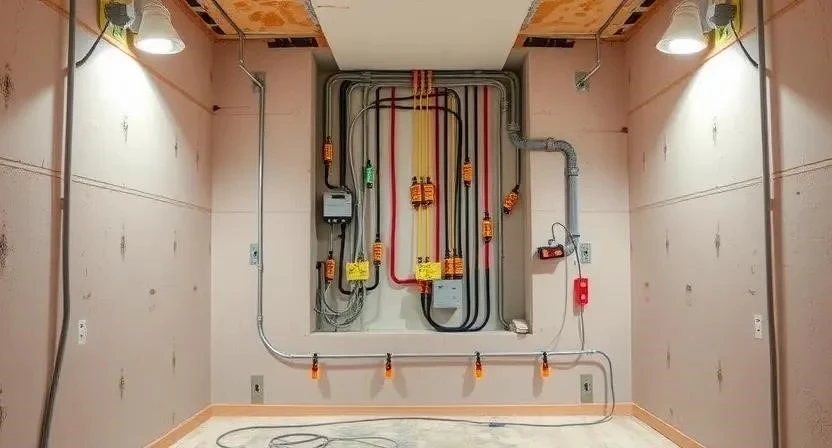

- Общая съемка (40 мин). Делаю панорамные фото каждой стены и потолка до зашивки.
- Фиксация узлов (60 мин). Фотографирую распределительные коробки и выводы труб крупным планом.

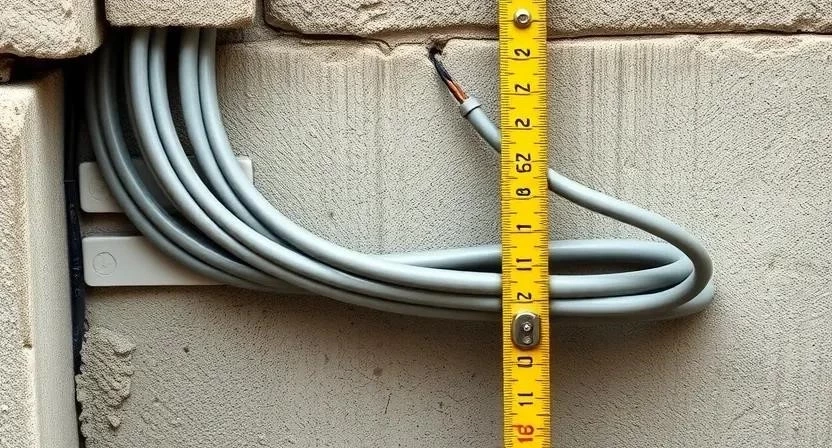

- Привязка размерами (90 мин). Прикладываю рулетку к стене, фиксируя расстояние от угла до центра кабеля или трубы.
- Цветовая маркировка (40 мин). Навешиваю цветные бирки на провода и фотографирую их.
- Съемка проходов (30 мин). Фиксирую места прохода сетей через перекрытия и стены.

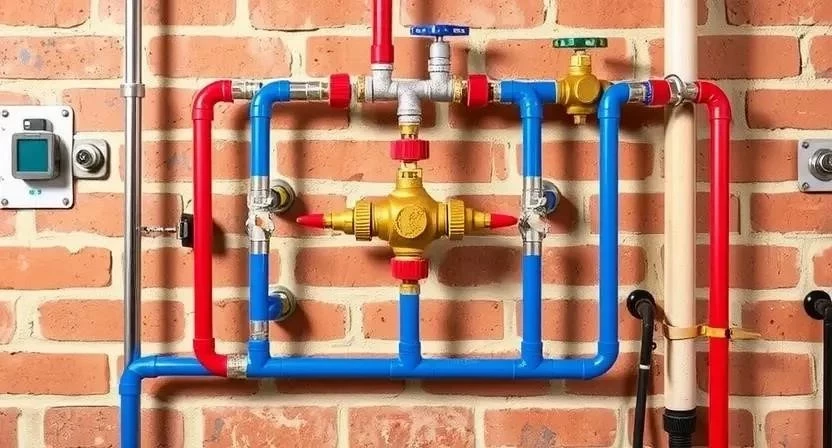

- Сантехнический блок (60 мин). Делаю серию снимков стояков и всех развязок в санузле.
- Детализация (60 мин). Создаю серию снимков «от общего к частному»: стена $
ightarrow$ участок трассы $
ightarrow$ конкретный вывод. - Контроль качества (20 мин). Проверяю все фото на четкость и читаемость цифр на рулетке.
- Систематизация (30 мин). Раскладываю снимки по папкам: «Кухня_Стена1», «Ванная_Пол» и т.д.
Однажды я забыл сфотографировать один из выводов в спальне, и когда пришло время вешать тяжелый шкаф, мне пришлось использовать детектор, который ошибочно принял арматуру за кабель. С тех пор я строго следую этому списку.
| Этап | Действие | Результат |
|---|---|---|
| Планирование | Создание экспресс-схемы | Карта привязок |
| Общий план | Съемка всех стен | Общий вид разводки |
| Замеры | Фото с рулеткой | Точные координаты (мм) |
| Маркировка | Бирки на кабелях | Идентификация линий |
| Архивация | Сортировка по папкам | Удобный поиск по комнатам |
Технические нюансы съемки
Освещение играет решающую роль. В темных углах я всегда использую внешнюю вспышку или фонарь, чтобы избежать зернистости снимка. Важно выбирать ракурс так, чтобы в кадр попадал неизменный объект: дверной проем, угол стены или оконный откос. Это позволяет точно определить точку отсчета. Все данные я сразу дублирую в облачное хранилище, так как потеря телефона в разгар ремонта — обычное дело.
Я заметил, что лучшие снимки получаются, если держать камеру строго перпендикулярно стене. Это исключает перспективные искажения, которые могут привести к ошибке в несколько сантиметров при замере по фото.
Типичные ошибки новичков
Многие считают, что «и так всё помню», но через месяц после отделки детали стираются из памяти. Я часто вижу одни и те же промахи у начинающих мастеров.
- Отсутствие рулетки в кадре (фото без размеров бесполезны).
- Размытые снимки из-за тряски рук или плохого света.
- Пропуск коротких участков или соединительных муфт.
- Отсутствие общих планов (непонятно, где находится этот конкретный узел).
- Хранение архива только на одном устройстве без бэкапа.
Расчет стоимости и экономия
Самостоятельная фиксация практически бесплатна, если у вас есть смартфон. Профессиональный инженер по исполнительным схемам берет плату за каждый квадратный метр или за точку вывода.
| Метод | Стоимость | Точность | Срок выполнения |
|---|---|---|---|
| Своими руками | 0 руб. | Средняя | 3-5 часов |
| Техник-сметчик | от 300 руб/м2 | Высокая | 1-2 дня |
| Инженер (BIM) | от 1000 руб/м2 | Абсолютная | от 3 дней |
| Схема-набросок | 0 руб. | Низкая | 1 час |
| Проф. фотофиксация | от 5000 руб/объект | Высокая | 1 день |
Экономия при самостоятельном подходе составляет от 5 000 до 20 000 рублей в зависимости от площади квартиры. При этом качество будет достаточным для бытовых нужд.
Организация архива после работ
Когда ремонт закончен, разрозненные фото в галерее превращаются в хаос. Я рекомендую собрать все снимки в один PDF-отчет, где на каждой странице будет указана комната и номер стены. Копию этого файла стоит передать владельцу квартиры и сохранить в семейном облачном хранилище. Это станет своего рода «паспортом» инженерных сетей объекта.
Альтернативные способы поиска трасс
Если фотофиксация не была проведена, существуют более сложные методы обнаружения коммуникаций. Тепловизор позволяет увидеть трубы с горячей водой или теплый пол по температурному следу. Профессиональное сканирование стен с помощью радаров помогает найти арматуру и кабели под толстым слоем бетона. Создание 3D-модели в BIM-системах используется в премиальном сегменте, где каждая деталь просчитана до миллиметра.
| Метод | Что видит | Стоимость услуги | Сложность |
|---|---|---|---|
| Фотофиксация | Все открытые сети | Бесплатно | Низкая |
| Тепловизор | Теплые трубы/кабели | от 2000 руб. | Средняя |
| Радар/Сканер | Металл, пластик | от 5000 руб. | Высокая |
| BIM-модель | Цифровой двойник | от 15000 руб. | Очень высокая |
| Простукивание | Пустоты | Бесплатно | Низкая (неточно) |
Меры безопасности
При работе с открытыми коммуникациями помните о безопасности. Никогда не касайтесь оголенных проводов, даже если считаете, что питание отключено — используйте индикаторную отвертку. При очистке трасс от пыли обязательно надевайте респиратор и защитные очки. Если работаете на стремянке для съемки потолка, убедитесь в ее устойчивости и наличии помощника, который придержит конструкцию.
Ответы на частые вопросы
Что делать, если забыл сфотографировать участок?
Постарайтесь восстановить трассу по логике разводки (обычно кабели идут перпендикулярно стенам) и отметьте этот участок на схеме как «приблизительный». В будущем в этой зоне сверлите стены с максимальной осторожностью.
Как определить, где проходит кабель, если нет фото?
Используйте бесконтактный детектор напряжения или профессиональный трассоискатель. Также можно попробовать найти распределительные коробки, которые обычно располагаются под потолком.
Какие приложения лучше использовать для разметки фото?
Подойдут любые редакторы с функцией рисования стрелок и добавления текста. Я использую стандартные инструменты разметки в iOS/Android или простые приложения типа Markup.
Как часто нужно обновлять схему при перепланировке?
Схема должна обновляться сразу после любого изменения в инженерных сетях. Если вы добавили новую розетку или перенесли смеситель — сделайте новое фото и добавьте его в архив.
Мой сосед однажды решил повесить полку в ванной, не имея схемы. Он попал точно в трубу ПВХ, и вода залила три этажа вниз. После этого случая я стал настаивать на фотофиксации даже в самых маленьких санузлах.
