Монтаж скрытых соединений труб требует предельной точности, так как любая ошибка приведет к капитальному ремонту всей квартиры. Ошибка в одном стыке обходится в 50–100 тысяч рублей из-за необходимости демонтажа дорогой плитки и выравнивания стен. Обычно такая работа занимает от 2 до 5 дней в зависимости от сложности разводки. Правильные скрытые соединения труб гарантируют отсутствие сырости и плесени в помещении на десятилетия. Я всегда советую проверять каждый узел дважды перед тем, как замуровать его в бетон.
Что нужно знать перед началом
Скрытая разводка — это не просто прокладка труб, а серьезная инженерная задача. Нужно четко понимать принципы давления в системе и учитывать температурное расширение материалов. Я рекомендую проводить монтаж на этапе черновой отделки, строго до начала штукатурных работ или заливки стяжки пола. Если зайти в этот процесс позже, придется переделывать уже готовые поверхности, что увеличит смету вдвое.
Оценка сложности зависит от количества точек водоразбора и материала стен. Работа с бетоном потребует больше времени и мощного оборудования, чем с пеноблоком. Для качественного результата потребуются базовые навыки пайки или работы с пресс-инструментом. Если опыта нет, лучше потратить время на изучение технологии, так как исправлять ошибки внутри стены крайне дорого.

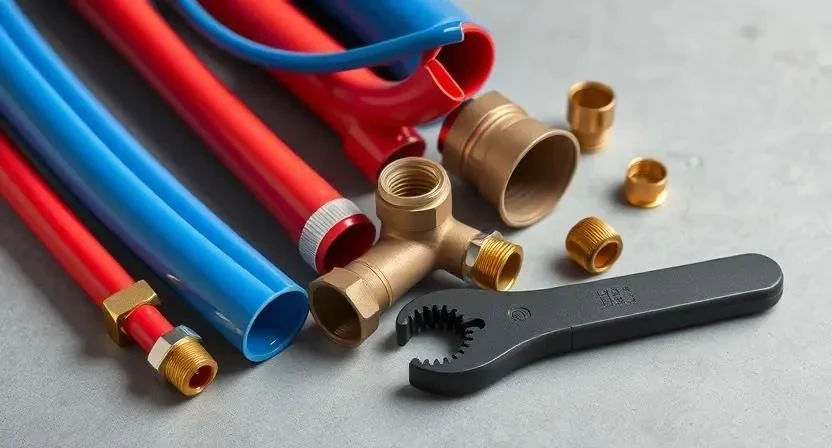

Необходимые материалы
Для работы я выбираю материалы с запасом прочности, так как доступ к ним будет закрыт. Сшитый полиэтилен (PEX) сейчас в фаворе из-за исключительной надежности пресс-фитингов. Полипропилен обходится дешевле, но требует идеального соблюдения технологии сварки. Обязательно использую гильзы в местах прохода через стены, чтобы труба не перетерлась при расширении.
- Полипропиленовые трубы (PPR)
- Трубы из сшитого полиэтилена (PEX)
- Металлопластиковые трубы
- Пресс-фитинги (для PEX)
- Сварные муфты и угольники
- Тройники с разным углом изгиба
- Энергофлекс (теплоизоляция)
- Гильзы из полипропилена или гофра
- Специальный сантехнический герметик
- Крепежные хомуты с резиновой прокладкой
| Материал | Расход на точку | Примерная цена за ед. | |
|---|---|---|---|
| Труба PEX 16мм | 5-7 метров | 150 руб/м | 3 000 руб. |
| Пресс-фитинги | 4-6 шт. | 350 руб/шт | 2 100 руб. |
| Изоляция (Энергофлекс) | 5-7 метров | 60 руб/м | 420 руб. |
| Гильзы проходные | 2-3 шт. | 200 руб/шт | 600 руб. |
| Герметик | 1 туба | 600 руб/шт | 600 руб. |
Необходимые инструменты
Качественный инструмент определяет долговечность шва. Я никогда не использую дешевые китайские паяльники, так как они плохо держат температуру, что ведет к недогреву или пережогу пластика. Для штробления стен обязательно беру штроборез с подключенным промышленным пылесосом, чтобы не задохнуться в бетонной пыли и не забить всю квартиру грязью.
- Паяльник для полипропилена с набором насадок
- Пресс-клещи (ручные или электрические)
- Штроборез с алмазными дисками
- Перфоратор с буром по бетону
- Строительный уровень (пузырьковый или лазерный)
- Манометр для опрессовки системы
- Профессиональный труборез
- Защитные очки и респиратор
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (аренда/покупка) |
|---|---|---|---|
| Паяльник | Сварка ППР труб | Обязательно | 3 000 — 7 000 руб. |
| Пресс-клещи | Обжим PEX фитингов | Обязательно | Аренда 500 руб/сут |
| Штроборез | Резка пазов в стене | Желательно | Аренда 800 руб/сут |
| Манометр | Проверка давления | Обязательно | 1 500 — 3 000 руб. |
| Лазерный уровень | Разметка трасс | Желательно | 4 000 — 10 000 руб. |
Подготовка помещения
Перед началом работ я застилаю весь пол плотной полиэтиленовой пленкой с нахлестом на стены. Мебель убираю в другую комнату или накрываю защитным спанбондом. Пыль от штробления проникает в мельчайшие щели, поэтому все вентиляционные отверстия и дверные проемы временно закрываю пленкой на малярный скотч.
Для строительного мусора готовлю плотные полипропиленовые мешки. Выношу их сразу после каждого этапа резки стен, чтобы не загромождать пространство. Важным моментом является проверка электропроводки: я всегда использую детектор металла и кабелей, чтобы не просверлить провод в стене при штроблении.
Подготовка поверхности
Разметка трасс — самый ответственный этап. Я использую лазерный уровень, чтобы трубы шли строго параллельно или перпендикулярно стенам. Это упрощает последующий монтаж сантехники. После разметки приступаю к штроблению. Пазы режу штроборезом на нужную глубину, чтобы труба в изоляции была утоплена в стену минимум на 1 см от поверхности.
Очищаю пазы от мелкого крошева с помощью кисти и строительного пылесоса. Любой крупный камень в штробе может создать лишнее давление на трубу. Обязательно наношу грунтовку глубокого проникновения валиком в два слоя с интервалом в 2 часа. Второй слой наношу перпендикулярно первому. Это гарантирует, что раствор при закрытии штроб надежно сцепится с бетоном и не создаст пустот.
Пошаговая инструкция по монтажу
Процесс требует системного подхода. Я никогда не тороплюсь на этапе соединений, так как цена спешки — потоп у соседей снизу.
- Подготовка и нарезка труб (1-2 часа). Рассчитываю длину каждого отрезка по разметке. Режу трубы строго перпендикулярно оси с помощью трубореза, чтобы срез был ровным без заусенцев.
- Подбор и подготовка фитингов (1 час). Подбираю муфты и угольники нужного диаметра. Очищаю внутренние поверхности фитингов от пыли и заводской смазки.
- Создание соединений (4-6 часов). Если работаю с ППР, прогреваю трубу и фитинг строго по времени (обычно 5 секунд для 20-й трубы). Если с PEX — использую пресс-клещи, добиваясь полного смыкания кольца.
- Применение гильз (2 часа). В местах, где труба проходит сквозь стену или перекрытие, надеваю гильзу. Это защищает трубу от трения о бетон при температурных колебаниях.
- Фиксация в штробах (3 часа). Закрепляю трубы пластиковыми хомутами через каждые 50-70 см. Труба не должна «гулять» или провисать.
- Теплоизоляция (2 часа). Надеваю трубки из вспененного полиэтилена. Это исключает появление конденсата на холодных трубах, который может привести к отсыреванию стены.
- Первичная проверка (1 час). Визуально осматриваю все стыки. Проверяю, чтобы фитинги были задвинуты до упора.

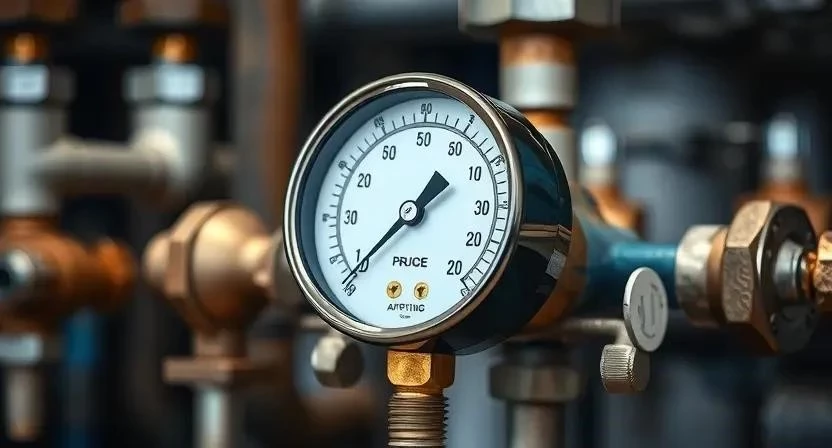

- Опрессовка системы (4-8 часов). Подключаю манометр и закачиваю давление, превышающее рабочее в 1.5 раза (обычно до 6-10 бар). Оставляю систему под давлением на несколько часов.
- Финальный контроль (1 час). Проверяю показания манометра. Если стрелка сдвинулась хотя бы на миллиметр — ищу утечку и переделываю узел.
- Закрытие штроб (5-8 часов). Заполняю пазы цементно-песчаным раствором или гипсовой смесью. Заглаживаю поверхность шпателем вровень со стеной.
Пример из моего опыта: Однажды я забыл установить гильзу при проходе трубы через бетонную перегородку в старом доме. Через два года из-за постоянных температурных расширений труба начала тереться о острый край бетона. В итоге появилась микротрещина, и стена начала медленно мокнуть. С тех пор гильзовка для меня — закон.
| Этап работ | Время | Особенности выполнения |
|---|---|---|
| Разметка и штробление | 4-6 часов | Использование лазерного уровня и пылесоса |
| Монтаж соединений | 5-7 часов | Соблюдение времени прогрева/обжима |
| Изоляция и крепление | 3-4 часа | Шаг хомутов не более 70 см |
| Опрессовка | 6-10 часов | Контроль по манометру без падения давления |
| Заделка штроб | 6-8 часов | Использование грунтовки и ЦПС |
Важные нюансы
Температура в помещении при монтаже должна быть не ниже +5 градусов. В сильный холод пластик становится хрупким, а сварные швы могут получиться негерметичными. Я всегда слежу за тем, чтобы не перегреть полипропилен — слишком долгий прогрев приводит к оплавлению внутреннего слоя, что сужает проход и создает завихрения воды.
Совмещать разные типы труб (например, ППР и PEX) можно только через специальные переходники с металлической резьбой и качественным уплотнителем. Время высыхания раствора в штробах составляет от 3 до 7 дней. До этого момента я не рекомендую подвергать систему резким перепадам давления.
Частые ошибки
Новички часто пытаются сэкономить на фитингах, покупая безымянные бренды. Я видел, как дешевые угольники лопались прямо во время опрессовки. Еще одна грубая ошибка — пропуск этапа гильзовки в стенах, что ведет к износу трубы.
- Использование дешевых, несертифицированных фитингов.
- Отказ от гильз при проходе через стены.
- Недостаточный прогрев трубы при пайке (холодный шов).
- Перегрев пластика с последующим сужением просвета.
- Полный пропуск этапа опрессовки под давлением.
- Монтаж труб без теплоизоляции (риск конденсата).
- Использование резьбовых соединений внутри стены (категорически запрещено).
Пример из моего опыта: Принимал объект после «мастера-самоучки». Он сэкономил на опрессовке и сразу замазал все штробы. В итоге через неделю обнаружилось, что один из стыков подтекает. Пришлось сбивать свежую штукатурку по всей длине стены, чтобы найти место протечки. Потеря времени и денег была колоссальной.
Расчет стоимости
Стоимость монтажа зависит от количества точек водоразбора. В среднем работа профессионального мастера стоит от 3 000 до 7 000 рублей за одну точку. Сюда входит штробление, прокладка и проверка.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (трубы, фитинги) | 12 000 | 12 000 | 0 |
| Аренда инструмента | 3 000 | 0 (включено) | -3 000 |
| Оплата работы (5 точек) | 0 | 25 000 | 25 000 |
| Расходники (диски, грунт) | 2 000 | 0 (включено) | -2 000 |
| 17 000 | 37 000 | 20 000 |
Уход после завершения
После того как штробы закрыты, я обязательно рисую точную схему разводки на листе А4. Также фотографирую стены с приложенной рулеткой перед заделкой. Это спасет владельца от того, что он просверлит трубу, когда будет вешать полку или зеркало. Контроль давления в системе осуществляю по манометру в течение первых двух недель эксплуатации.
Полную нагрузку и запуск горячей воды даю только после того, как раствор в стенах полностью высох (обычно через 10 дней). Это предотвращает появление микротрещин в стяжке или штукатурке из-за резкого расширения труб.
Альтернативные варианты
Скрытая разводка эстетична, но рискованна. Альтернативой является открытая прокладка в специальных декоративных коробах. Это проще в обслуживании: если случится протечка, достаточно снять крышку короба, а не ломать стену. Также популярен вариант с сантехническими шкафами.
Я часто предлагаю клиентам гибридный метод: все соединения и фитинги собираются в одном доступном боксе (шкафу), а в стены пускаются только цельные куски труб без единого стыка. Это максимально надежно, так как вероятность протечки в цельной трубе практически равна нулю.
FAQ
Можно ли использовать резьбовые соединения в стенах?
Категорически нет. Любое резьбовое соединение со временем может дать течь из-за коррозии или рассыхания уплотнителя. В стене должны быть только сварные или пресс-соединения.
Что делать, если обнаружилась протечка после заделки стены?
Использовать тепловизор или акустический детектор утечек. Это позволит точно определить место прорыва и демонтировать минимальный участок стены.
Какое давление использовать при опрессовке?
Обычно используют давление в 1.5 раза выше рабочего. Если рабочее давление 4 бара, опрессовывают на 6-8 барах в течение 24 часов.
Нужна ли изоляция для труб холодного водоснабжения?
Да, обязательно. Без нее на трубе будет выпадать конденсат, который пропитает бетон и приведет к появлению черной плесени на обоях или плитке.
Чем опасна пайка труб без опыта?
Основной риск — «заварка» трубы. При перегреве пластик плавится слишком сильно и перекрывает внутренний просвет, что резко снижает напор воды в кране.
Какой срок службы у сшитого полиэтилена?
При правильном монтаже и соблюдении температурного режима срок службы составляет 50 лет и более.
Как правильно выбрать фитинги?
Выбирайте проверенные европейские или качественные российские бренды. Обращайте внимание на толщину стенок и точность литья — не должно быть облоя или заусенцев внутри.
Пример из моего опыта: Один клиент спросил меня, можно ли обойтись без опрессовки, если «все и так выглядит надежно». Я рассказал ему историю про соседа, у которого из-за одного недогретого стыка за неделю вытекло 200 литров воды в стену. После этого вопрос отпал сам собой.
Меры безопасности: При штроблении обязательно используйте респиратор класса FFP2, так как бетонная пыль вызывает сильное раздражение легких. При работе с электроинструментом проверяйте целостность кабелей и используйте УЗО. Все работы с давлением проводите осторожно, медленно поднимая значение на манометре, чтобы избежать гидроудара.
